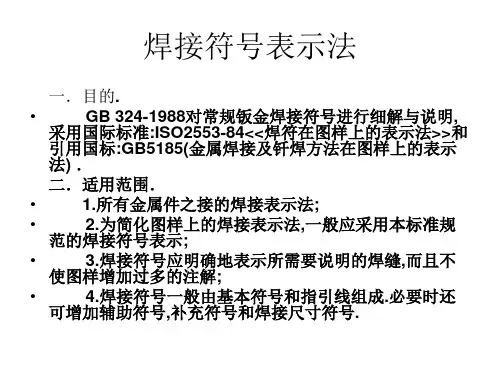

焊缝符号表示法
GB 324－88
国家技术监督局1988－12－10批准1989－07－01实施
1 主题内容及适用范围
本标准规定了焊缝符号表示方法。
本标准适用于金属熔化焊及电阻焊。
2 引用标准
GB 5185 金属焊接及钎焊方法在图样上的表示代号
3 总则
3．1 为了简化图样上的焊缝一般应采用本标准规定的焊缝符号表示。但也可采用技术制图方法表示。
3．2 焊缝符号应明确地表示所要说明的焊缝，而且不使图样增加过多的注解。
3．3 焊缝符号一般由基本符号与指引线组成。必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。图形符号的比例、尺寸和在图样上的标注方法，按技术制图有关规定。
3．4 为了方便，允许制定专门的说明书或技术条件，用以说明焊缝尺寸和焊接工艺等内容。必要时也可在焊缝符号中表示这些内容。
4 符号
4．1 基本符号
基本符号是表示焊缝横截面形状的符号见表1。
表1 基本符号
注：1)不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S，见表7。
4．2 辅助符号
辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。辅助符号的应用示例见表3。
表3 辅助符号的应用示例
4．3 补充符号
补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4。
表4 补充符号
采用说明：
1)ISO 2553标准未作规定。补充符号的应用示例见表5。
5 符号在图样上的位置
5．1 基本要求
完整的焊缝表示方法除了上述基本符号、辅助符号，补充符号以外，还包括指引线、一些尺寸符号及数据。
指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线，另一条为虚线)两部分组成。如图1所示。
图1 指引线5．2 箭头线和接头的关系
图2和图3给出的示例说明下例术语的含义：
a．接头的箭头侧：
b．接头的非箭头侧。
图2带单角焊缝的T型接头
图3双角焊缝十字接头
5．3 箭头线的位置
箭头线相对焊缝的位置一般没有特殊要求，见图4(a)、(b)。但是在标注、J形焊缝时，箭头线应指向带有坡口一侧的工件，见图4(c)、(d)。必要时，允许箭头线弯折一次，如图5。
图4 箭头线的位置
图5 弯折的箭头线
5．4 基准线的位置
基准线的虚线可以画在基准线的实线下侧或上侧。
基准线一般应与图样的底边相平行，但在特殊条件下亦可与底边相垂直。
5．5 基本符号相对基准线的位置
为了能在图样上确切地表示焊缝的位置，特将基本符号相对基准线的位置作如下规定：a．如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧，见图6(a)；
b．如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧，见图6(b)；
c．标对称焊缝及双面焊缝时，可不加虚线，见图6(c)、(d)。
图6基本符号相对基准线的位置
6 焊缝尺寸符号及其标注位置
6．1 一般要求
6．1．1 基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表6。
1）
采用说明：
1)对焊缝尺寸符号，ISO 2553标准未作详细规定。
6．1．2 焊缝尺寸符号及数据的标注原则如图7。
a．焊缝横截面上的尺寸标在基本符号的左侧；
b．焊缝长度方向尺寸标在基本符号的右侧；
c．坡口角度，坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧1]；
d．相同焊缝数量符号标在尾部2]；
e．当需要标注的尺寸数据较多又不易分辨时，可在数据前面增加相应的尺寸符号。
当箭头线方向变化时，上述原则不变。
图7 焊缝尺寸的标注原则
焊缝尺寸的标注示例见表7。
1]ISO 2553标准未作具体规定。
2]ISO 2553标准对相同焊缝数量及焊缝段数未作明确区分，均用n表示。
3]ISO 2553标准规定角焊缝的尺寸标注采用a、z两种尺寸。
6．2 关于尺寸符号的说明
6．2．1 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
6．2．2 在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的。
6．2．3 在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。6．2．4 塞焊缝，槽焊缝带有斜边时，应该标注孔底部的尺寸。
7 符号应用举例(见附录A)
附录A1]
符号应用举例
(补充件)
A1 基本符号的应用举例见表A1。
A2 基本符号的组合举例
基本符号的组合举例见表A 2。
A3 基本符号与辅助符号的组合举例
基本符号与辅助符号的组合应用举例见表A 3。
A4 特殊情况举例2]
喇叭形焊缝，单边喇叭形焊缝，堆焊缝及锁边焊缝的标注见表A 4。
A5 错误标注示例见表A 5
采用说明：
1)本标准采用了ISO 2．553标准中具有代表性的应用示例，但对ISO 2553标准中的附录B因不适合于我国国情未采用。
2)ISO 2553标准没有此内容。
符号中的信息和单元 焊接符号表达的内容： 接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。 焊接符号组成单元:参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。 1、参考线是构成一个焊接符号的基础，由水平位置的划线组成。参考线必须画在靠近所要表示的焊接接头符号的旁边。每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。水平参考线及焊接符号单元的位置如图1所示。 注释： ①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。如果没有参考意义或无须规范，尾缀可以省略。 ②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。 ③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。
④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。如果是塞焊或开槽焊缝，R在这里表示填充深度。这个记号位于焊缝符号的中间位置。 ⑤A 在这里表示对接接头的坡口角度（倾斜角），也包括塞焊焊缝的沉入角度。 ⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。 ⑦F 在这里表示获得所需焊缝外形的方法，焊缝外形可以通过下述方法获得。打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。 ⑧L 在这里表示焊缝长度，这个长度标示总是位于焊缝符号的右边。无论箭头位于何处，这个位置总是不变的。 ⑨P 在这里表示当焊接中断时焊缝的中心线与中心线的间距。 ⑩（N）在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量。箭头：箭头线位于参考线的一端或另一端，在焊接接头的箭头线一边有一个箭头，这个箭头能指向任何方向，向上、向下或向前、向后。一个焊接符号甚至可以有多个箭头。 与箭头相关的符号放置在参考线各自接头一边的上面或下面。参考线的术语“箭头侧”是指箭头指向焊缝接头一侧。位于参考线箭头侧的符号是指接头的箭头侧。位于参考线另一侧的符号是指接头的另一侧。当从图纸的底部观看时，箭头侧总是更靠近观看者。箭头侧和另一侧的例子见图2。 基本的焊接符号
IMM国际煤机集团 郑州四维 设计研究院内部培训
2009年12月16日 焊缝符号的表示方法 一、焊缝符号 1.基本符号－是用来表示焊缝横截面形状的符号 （如角焊缝、坡口焊等） 2.辅助符号－是用来表示焊缝表面形状特征的符号 （如坡口焊符号上加一水平线表示焊平等） 3.补充符号－是用来补充说明焊缝的某些特征的符号 （三面焊符号、周围焊符号等） 1.常用的基本符号（见表一） 1.1角焊缝 1.1.1基本符号 1.1.2焊缝型式 1.1.3标注方法 1.2 V形焊缝（双边坡口焊） 1.2.1基本符号 1.1.2焊缝型式
1.1.3标注方法 1.3单边V形焊缝（单边坡口焊） 1.3.1基本符号 1.3.2焊缝型式 1.3.3标注方法 按照设液压支架设计规范11.1.17，“外露焊缝尽量不留缺口”的原则如：顶梁中的横筋和主筋一样高时筋板就要倒角（能用标准板时用B2或B3）1.4带钝边J形焊缝 1.3.1基本符号 1.3.2焊缝型式 1.3.3标注方法 1.5塞焊缝或槽焊缝 1.5.1基本符号 1.5.2焊缝型式 1.5.3标注方法 表一：常用的基本符号
2.辅助符号-是用来表示焊缝表面形状特征的符号（见表二）平面符号、凹面符号、凸面符号 表二：辅助符号
3.补充符号――是用来补充说明焊缝的某些特征的符号（见表三） 如周围焊，三面焊，现场焊等 表三：补充符号 二|、符号在图样上的位置 1、基本要求 完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号外，还
包括指引线，一些尺寸符号及数据。 指引线一般由带有箭头的指引线（简称箭头线）和两条基准线（一条为实线，一条为虚线）两部分组成。（见图1）。 图1：指引线 2箭头线和接头的关系（见图2） 2.1接头的箭头侧 2.2接头的非箭头侧 3.箭头线的位置 箭头线相对焊缝的位置一般没有特殊要求，但是在标注V、J形焊缝时，箭头线应指向带有坡口一侧的工件。见图3（a）必要时，允许箭头线弯

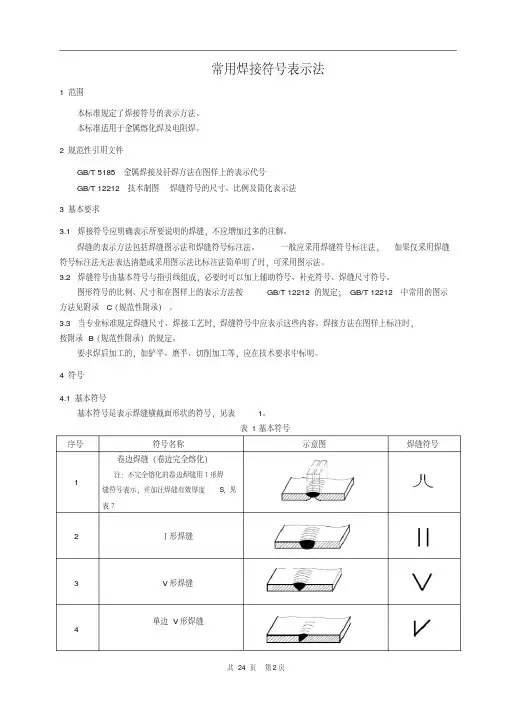

常用焊接符号表示法 1 范围 本标准规定了焊接符号的表示方法。 本标准适用于金属熔化焊及电阻焊。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。 GB/T 985.3-2008 铝及铝合金气体保护焊的推荐坡口 GB/T 5185-2005 金属焊接及钎焊方法在图样上的表示代号 GB/T 12212-2012 技术制图焊缝符号的尺寸、比例及简化表示法 3 基本要求 3.1 焊接符号应明确表示所要说明的焊缝，不应增加过多的注解。 焊缝的表示方法包括焊缝图示法和焊缝符号标注法。一般应采用焊缝符号标注法，如果仅采用焊缝符号标注法无法表达清楚或采用图示法比标注法简单明了时，可采用图示法。3.2 焊缝符号由基本符号与指引线组成，必要时可以加上辅助符号、补充符号、焊缝尺寸符号。 图形符号的比例、尺寸和在图样上的表示方法按GB/T 12212的规定；GB/T 12212中常用的图示方法见附录C（规范性附录）。 3.3 当专业标准规定焊缝尺寸、焊接工艺时，焊缝符号中应表示这些内容。焊接方法在图样上标注时，按附录B（规范性附录）的规定。 要求焊后加工的，如铲平、磨平、切削加工等，应在技术要求中标明。 4 符号 4.1基本符号 基本符号是表示焊缝横截面形状的符号，见表1。 示意图焊缝符号 注：不完全熔化的卷边焊缝用Ⅰ形 焊缝符号表示，并加注焊缝有效厚
4.2 辅助符号 4.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。 表2 辅助符号 示意图 符号 焊缝表面平齐 焊缝表面凹陷 焊缝表面凸起
图纸上的焊接符号大全 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 基本坡口符号 坡口符（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例焊接符号标注实例及方法 在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。常用焊接方法代号见表3-9所示。如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。 焊接方式代号

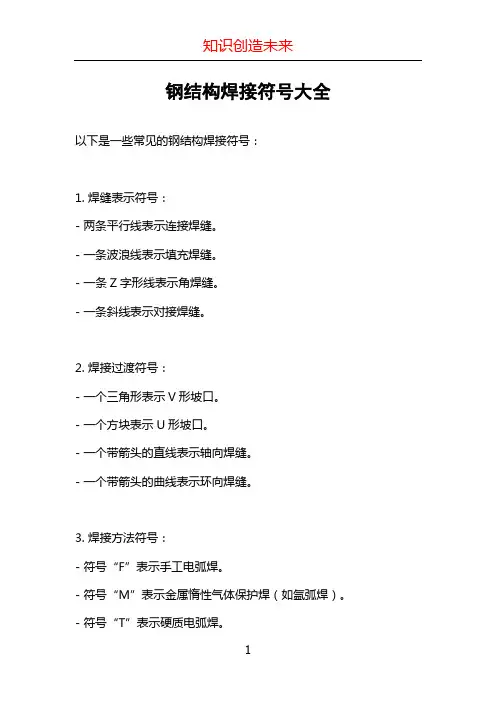

焊接符号表示方法钢结构焊接符号含义大全 钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。钢结构一般属于建筑学科，属于建筑行业。因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。 钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。其中一条为实线，另一条为虚线，线型均为细线。2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。4、当为双面对称焊缝时。基准线可不加虚线。5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。6、基本符号、补充符号与基准线相交或相切，与
3.2 50-150 3.2 50-150 箭头所指部位正、反面均为3.2mm角焊缝，且为间断焊，每间隔150mm焊接50mm。（100B.E表示开头和结尾的焊缝要满足100mm) 如下如图： 150mm 150mm 50mm 50mm 50mm 4.8 箭头所指部位为4.8mm角焊缝，反面对接焊且焊后需磨平焊道。 （3.2） 箭头所指部位为对接焊，熔深3.2mm。 4.8 4.8 箭头所指部位的正、反面均为4.8mm角焊缝；未标注的类似情况相同。 (3.2) Before Welding To (4.8) Plate 303P13 G 箭头所指部位正反面均为对接焊，正面熔深4.8mm，反面熔深3.2mm，且正面焊后打磨平。注意此焊缝要在焊到板303P13上之前完成。 4.8 50-150 4.8 箭头所指部位为4.8mm角焊缝，反面为4.8mm角焊间断焊，每150mm焊50mm。 6.4 箭头所指部位为对接焊，焊后磨平；反面为6.4mm 角焊缝，未标注的类似情况相同。 4.8 箭头所指部位为坡口焊，且焊后需磨平；反面清根 后对接焊，焊后磨平；此焊缝为全熔透焊，未标注 的类似情况相同。 TYP 100B.E TYP TYP C.P. BACKGOUGE TYP T&B
6.4 箭头所指部位周围均为6.4mm角焊缝，未标注的类似情况相同。 （4.8）箭头所指部位为对接焊，焊后磨平；反面为天然喇叭形坡口焊，熔深4.8mm，未标注的类似情况相同。 3.2 箭头所指部位四周均为3.2mm角焊缝。 箭头所指部位为对接焊缝，未标注的类似情况的四 个角都相同。 3.2 箭头所指部位为3.2角焊缝，未标注的各类似角部位置情况相同。 3 38 3 38 箭头所指部位的正反面均为天然喇叭口焊缝，熔深均为3mm，焊缝长度均为38mm，未标注的类似情况相同。 3.2 箭头所指部位为3.2mm角焊缝，注意此焊缝必须要在所有其他装配衬垫完成后才焊接。 4.8 50-150 4.8 箭头所指部位为4.8mm角焊缝；反面为4.8mm断 续角焊缝，每150mm焊50mm TYP TYP TYP AT 4 CORNERS TYP AT CORNERS TYP AT LINER ASSEMBL Y
焊接符号标注及表示方法—详版 什么是焊接符号 焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。我国的焊接符号是由国家标准GB324规定的。 焊接符号有什么作用 焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来 表示的方法。焊接符号可以表示出: (1)所焊焊缝的位置。 (2)焊缝横截面形状(坡口形状)及坡口尺寸。 (3)焊缝表面形状特征。 (4)表示焊缝某些特征或其他要求。 焊缝形式及坡口尺寸在图纸上是怎样表示的 焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 焊接符号由哪几部分组成 焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。 焊缝形式及坡口尺寸在图纸上是怎样表示的 焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 表示焊缝的基本符号有哪些 焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。GB324-1988中规定了13种焊缝形式的符号，见表2-2。
点击下载焊接符号说明大全（excel表格详细讲解） 焊接加工符号的国家标准有哪些 焊接符号的国家标准主要有两个: (1) GB324一2008《焊缝代号》。 (2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。 表示焊缝的辅助符号有哪些 辅助符号表示焊缝表面形状特征的符号，见表2-3。不需要确切地说明焊缝的表面形状时，可以不用辅助符号。 表示焊缝的补充符号有哪些
For personal use only in study and research; not for commercial use 钢结构识图培训讲义 技术部周耀彬 2009-5-24 第一章识图基础 一、投影及三视图 三视图：正视图（上左）、侧视图（上右）、俯视图（下） 三视图在使用是不一定完整，可能只出现其中两个。 有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是： 侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看； 侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看； 俯视图表示从上向下看到的正视图中的物体 看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。 二、剖面符号和断面符号 1.断面符号 表示从符号处剖开看到的断面，不表示断面后方的其他东西； 2.剖面符号 表示从符号处剖开看到的断面及断面后方的其他东西； 3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接 近，着重表达的是看物体的方向。 看物的方向是从粗线朝文字的方向看。粗线表示人的眼睛，文字表示看的朝向。 三、索引符号及节点符号 1.不带剖视方向的索引 字母a，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。
有时也直接索引出来后直接放大，不用到节点符号，如下图： 2.带剖视符号的索引 与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。粗线表示人的眼睛，细线表示看的朝向。 四、对称符号 五、焊缝符号* 1.焊缝基本符号（常用）：表示焊缝横截面形状的符号 2.辅助符号：表示焊缝表面形状特征的符号 3.补充符号：补充说明焊缝的某些特征而采用的符号 4.尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺
钢结构识图培训讲义 技术部周耀彬 2009-5-24 第一章识图基础 一、投影及三视图 三视图：正视图（上左）、侧视图（上右）、俯视图（下） 三视图在使用是不一定完整，可能只出现其中两个。 有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是： 侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看； 侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看； 俯视图表示从上向下看到的正视图中的物体 看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。 二、剖面符号和断面符号 1.断面符号 表示从符号处剖开看到的断面，不表示断面后方的其他东西； 2.剖面符号 表示从符号处剖开看到的断面及断面后方的其他东西； 3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接 近，着重表达的是看物体的方向。 看物的方向是从粗线朝文字的方向看。粗线表示人的眼睛，文字表示看的朝向。
三、索引符号及节点符号 1.不带剖视方向的索引 左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。中的字母a表示参看节点，底下的“—”表示“在本图中”，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“09”等。 有时也直接索引出来后直接放大，不用到节点符号，如下图： 2.带剖视符号的索引 与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。粗线表示人的眼睛，细线表示看的朝向。 四、对称符号
五、 焊缝符号 * 1. 焊缝基本符号（常用）：表示焊缝横截面形状的符号 序号 名称 示意图 符号 1 卷边焊缝 2 I 形焊缝 3 V 形焊缝 4 单边V 形焊缝 5 带钝边V 形焊缝 带钝边单边V 形焊缝 6 角焊缝 7 塞焊缝或槽焊缝 2. 辅助符号：表示焊缝表面形状特征的符号 序号 名称 示意图 符号 说明 1 平面符号 焊缝表面齐平 （一般通过加工）
第一章焊接接头及图样标注 焊接连接形成的焊接接头是焊接结构的最基本要素。焊接接头的设计是在充分考虑结构特点、材料特性、接头工作条件的经济性等的前提下，在首先选定焊接方法之后，正确合理地布置焊缝，确定接头的类型；对于熔焊接头，还需正确地确定坡口形状和尺寸，校核接头的承载能力，最后参照有关国内、国际标准，把焊接接头在结构图样上清楚准确地表示出来。 1.1焊接接头 1.1.1概述 焊接接头是指用焊接方法把金属材料连接起来的接头，简称接头。它是组成焊接结构的最基本要素，在某些情况下，它又是焊接结构的薄弱环节，掌握焊接接头的构造特点、工作性能，对正确设计、制造和使用具有重要意义。 1.1.2焊接接头的基本类型
图1-3 典型焊缝形状及各部分名称 a)V形坡口焊缝b) 凸形角焊缝c)凹形角焊缝 1.2焊接接头的表示方法 1.2.1 焊缝符号 焊缝符号与焊接方法代号是供焊接结构图样上使用的统一符号或代号，也是一种工程语言，世界各国的焊缝符号和焊接方法代号不尽相同，设计人员应该掌握并在自己的设计实践中加以正确运用。我公司是经过DIN6700认证的企业，焊缝标注应依据ISO2553 《焊接、硬钎焊和软钎焊接头在图样上的表示方法》标准进行。 焊缝符号包括基本符号、辅助符号和焊缝尺寸符号。焊缝符号一般由基本符号与指引线组成，必要时还要加上辅助符号、补充符号和焊缝尺寸符号。 （1）基本符号是表示焊缝横截面形状的符号。在ISO2553中规定了20种基本符号，见表1-1。
2） （2）基本符号的组合：由于焊接有时要求从两面进行，因此需要在指引线的两基准线上分别标注出来基本符号。典型的基本符号组合见表1-2。
(O)1 焊接位置代号"HF"是指管轴水平固定焊。 (X)2 B类厚板有垫板横焊时，有斜口开槽之试板应置于上方位置。 (X)3 焊接符号""系表示对接焊，而非角焊。 (X)4 (O)5 焊接符号中""是表示现场全周焊。 (X)6 焊接符号中""是表示方槽焊。 (X)7 焊接符号中""是表示渗透焊。 (O)8 焊接符号中""是表示脚长相等交错双边断续角焊。 (O)9 焊接符号中""是表示单边连续角焊。 (O)10 焊接位置代号"H"是代表横焊之意。 (X)11 焊接符号中"V"是表示开单J型槽。 (X)12 焊接符号中""系表示需全周焊。 (O)13 焊接符号之尾叉""，如在图示中无该项批注或说明时，则尾叉可视情况予以省略。 (X)14 焊接技术员最主要是技术的熟练，对于焊接符号的了解并不重要。 (X)15 焊接符号"○"表示现场全周焊接。 (O)16 焊接符号""是表示塞孔焊接。 (O)17 焊接符号""是表示连续角焊，两侧脚长分别为6公厘及9公厘。 (O)18 焊接符号" "是表示单边断续角焊，焊接长为50公厘，焊接间距为150公厘。 (O)19 焊接符号""是表示方形槽，根部间隙2公厘。
(O)20 焊接符号""是表示V形槽焊接。 (X)21 焊接符号""是表示单侧断续角焊，脚长分别为6公厘及9公厘。 (X)22 焊接符号""是表示V形槽焊接。 (O)23 焊接符号""是表示全周焊接之意。 (X)24 ""属于搭接接头。 (X)25 (O)26 焊接符号" "表示开60度之V形槽。 (X)27 工程图""中，"2"是表示焊件根面。 (O)28 焊接符号""是表示V形槽焊接，箭头反侧加焊道。 (X)29 (X)30 焊接符号""是表示间断交错角焊，脚长6公厘焊接长度50公厘，间隔300公厘。 (O)31 焊接符号""表示连续单边角焊的脚长为6公厘。 (O)32 焊接符号""系表示交错角焊而非对称角焊。
这些电气符号、我找了很久了。因为这个导致我很多工程的图纸看不懂，今天无意中在一个工程师哪里得到了很全面。 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 wall concealed laying k n si:l] 隐蔽的 leii ] CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷
线路敷设方式与线路敷设部位中英文对照表
三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB
焊接符号 什么是焊接符号 焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。我国的焊接符号是由国家标准GB324规定的。 焊接符号有什么作用 焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来 表示的方法。焊接符号可以表示出: (1)所焊焊缝的位置。 (2)焊缝横截面形状(坡口形状)及坡口尺寸。 (3)焊缝表面形状特征。 (4)表示焊缝某些特征或其他要求。 焊接加工符号的国家标准有哪些 焊接符号的国家标准主要有两个: (1) GB324一2008《焊缝代号》。 (2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。 焊缝形式及坡口尺寸在图纸上是怎样表示的 焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 焊接符号由哪几部分组成 焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。 焊缝形式及坡口尺寸在图纸上是怎样表示的 焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 表示焊缝的基本符号有哪些 焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。GB324-1988中规定了13种焊缝形式的符号，见表2-2。
表示焊缝的辅助符号有哪些 辅助符号表示焊缝表面形状特征的符号，见表2-3。不需要确切地说明焊缝的表面形状时，可以不用辅助符号。 表示焊缝的补充符号有哪些
钢结构焊接符号含义大全 钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。钢结构一般属于建筑学科，属于建筑行业。因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。 钢结构焊缝符号表示的方法及有关规定： 1、焊缝的引出线是由箭头和两条基准线组成。其中一条为实线，另一条为虚线，线型均为细线。如图1-33。 2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。 3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。 4、当为双面对称焊缝时。基准线可不加虚线，如图1-35。
5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。 6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。 7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容. 8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。如图1-37(a)。 在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。 9、熔透角焊缝的符号应按图1-38方式标注。熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。 10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。
4 焊缝符号 4.1 基本符号 4.1.1 基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。 表1 常用基本符号 序号名称示意图符号 1 角焊缝 2 点焊缝 3 Ⅰ形焊缝 4 V形焊缝 5 单边V形焊缝
6 带钝边V形焊缝
表1（完）常用基本符号 序号名称示意图符号 7 缝焊缝 8 塞焊缝或槽焊缝 9 封底焊缝 10 喇叭形焊缝 11 单边喇叭形焊缝 4.1.2 在焊接标注时，焊缝的基本符号必须标注。 4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。 4.2 辅助符号 4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。
表2 辅助符号 序号名称示意图符号标注示例说明 1 平面符号平面V形对接焊缝一般通过加工保证 2 凹面符号凹面角焊缝 3 凸面符号凸面V形对接焊缝 4.2.2 对焊缝的表面无要求时，则不标注辅助符号。 4.3 补充符号 4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。 4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。 表3 补充符号 序号名称示意图符号标注示例说明 1 带垫板符号 V形对接焊缝，底面有垫板 2 三面焊缝符号 工件三面施角焊缝，焊接方法为手工电弧焊 3 周围焊缝符号沿工件周围施角 焊缝 4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明 4.4 尺寸符号 4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。 表4 焊缝尺寸符号
焊接符号大全 焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。 符号中的信息和单元 问题1：焊接符号能够提供什么信息？ 答：焊接符号能够提供如下信息。接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。 问题2：焊接符号由哪些单元组成？ 答：一个焊接符号可以包括如下单元。参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。 参考线和箭头 问题3：参考线是什么？ 答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。参考线必须画在靠近所要表示的焊接接头符号的旁边。每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。水平参考线及焊接符号单元的位置如图1所示。 问题4：焊接符号中各单元的标准位置是如何安排的？ 答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。典型焊接符号显示出各种定位焊缝的一些信息，包括如下。

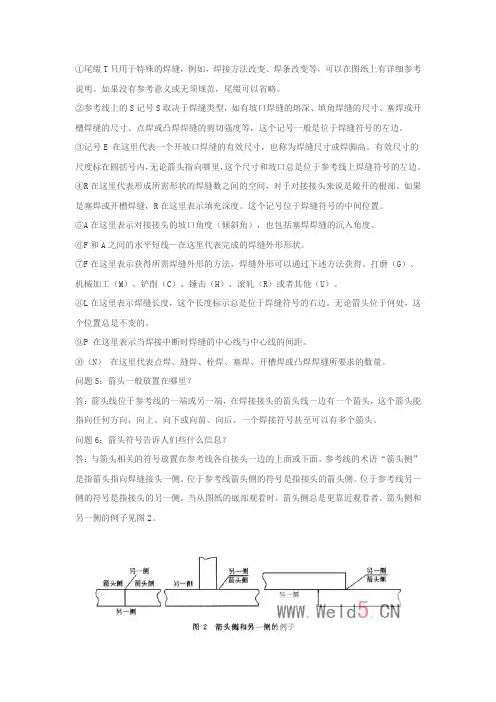

①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。如果没有参考意义或无须规范，尾缀可以省略。 ②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。 ③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。 ④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。如果是塞焊或开槽焊缝，R在这里表示填充深度。这个记号位于焊缝符号的中间位置。 ⑤A 在这里表示对接接头的坡口角度（倾斜角），也包括塞焊焊缝的沉入角度。 ⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。 ⑦F 在这里表示获得所需焊缝外形的方法，焊缝外形可以通过下述方法获得。打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。 ⑧L 在这里表示焊缝长度，这个长度标示总是位于焊缝符号的右边。无论箭头位于何处，这个位置总是不变的。 ⑨P 在这里表示当焊接中断时焊缝的中心线与中心线的间距。 ⑩（N）在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量。问题5：箭头一般放置在哪里？ 答：箭头线位于参考线的一端或另一端，在焊接接头的箭头线一边有一个箭头，这个箭头能指向任何方向，向上、向下或向前、向后。一个焊接符号甚至可以有多个箭头。 问题6：箭头符号告诉人们些什么信息？ 答：与箭头相关的符号放置在参考线各自接头一边的上面或下面。参考线的术语“箭头侧”是指箭头指向焊缝接头一侧。位于参考线箭头侧的符号是指接头的箭头侧。位于参考线另一侧的符号是指接头的另一侧。当从图纸的底部观看时，箭头侧总是更靠近观看者。箭头侧和另一侧的例子见图2。 基本符号 问题7：什么是基本的焊接符号？ 答：基本的焊接符号如图3所示。
