图解钢结构各个构件和做法
1、建筑体系
1-1、门式刚架体系

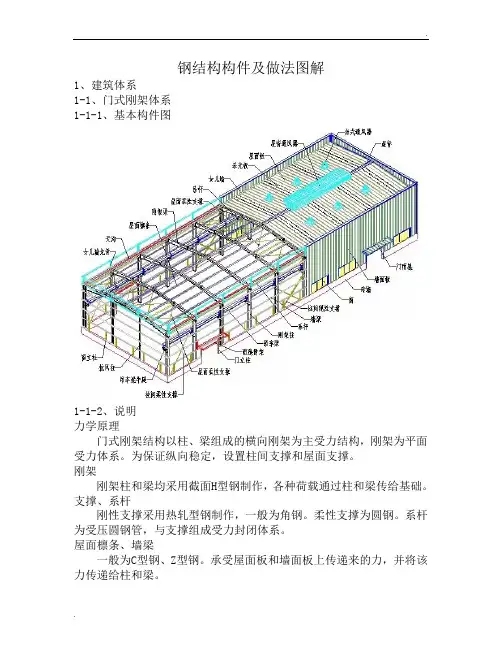

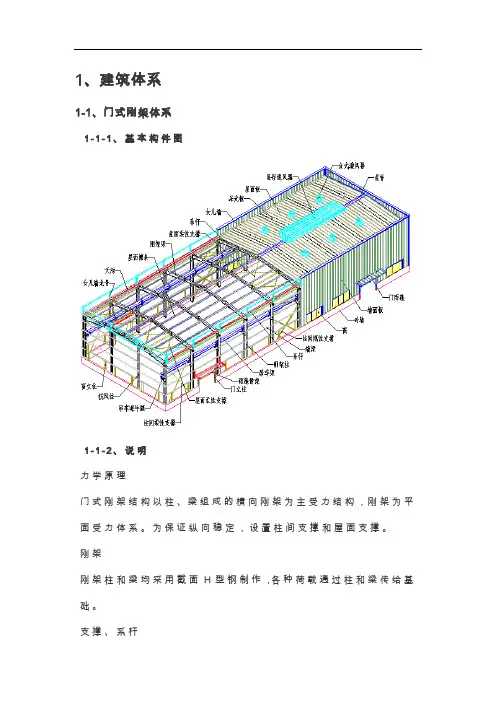

1-1-1、基本构件图
1-1-2、说明
力学原理
门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。
刚架
刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。
支撑、系杆
刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。
屋面檩条、墙梁
一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式
a.典型门式刚架
b.带吊车的门式刚架
c.带局部二层的门式刚架
1-1-4、基本节点
a.柱脚节点
b.梁、柱节点
■局部二层节点参照多层框架体系。1-1-5、刚架衍生形式
■ 吊车和局部二层可在衍生形式刚架中布置。
■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系
1-2-1、框架图示
1-2-2、说明
力学模型
a.纯刚接框架：纵横两个方向均采用刚接的框架。
b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。
c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。
d.有时为保证足够的刚度，在刚接框架中亦设置支撑。
框架柱
框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。
（一）准备工作 进行详图设计、审查图纸、提料、备料、相关试验和工艺规程的编制、拄术交底等工作。施工详图应根据结构设计文件和有关技术文件进行编制，并应经原设计单位确认；当需进行节点设计时，节点设计文件也应经原设计单位确认。 （二）钢结构构件生产的工艺流程 放样→号料→切割下料→平直矫正→边缘及端部加工→滚圆→煨弯→制孔→钢结构组装→焊接→摩擦面的处理→涂装。 (1)放祥:包括核对图纸的安装尺寸和孔距，以1：1大样放出节点，核对各部分的尺寸，制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。 (2)号料:包括检查核对材料，在材料上画出切割、铣、刨、制孔等加工位置。打冲孔，标出零件编号等。 （3）切割下料:包括氧割〔气割)、等离子切害等高温热源的方法和使用机切、冲模落料和锯切等机械力的方法。 (4)平直矫正:包括型钢矫正机的机械矫正和火焰矫正等。 （5）边缘及端部加工:方法有铲边、刨边、铣边、碳弧气刨、半自动和自动气割机、坡口机加工等。 (6)滚圆:可选用对称三轴滚圆机、不对称三轴滚圆机和四轴滚圆机等机械进行加工。 (7)煨弯:根据不同规格材料可选用型钢滚圆机、弯管机、折弯压力机等机械进行加工。当采用热加工成型时，一定要控制好温度，满足规定要求。 (8)制孔:包括铆钉孔、普通连接螺栓孔、高强度螺栓孔、地脚螺栓孔等。制孔通常采用钻孔的方法，有时在较薄的不重要的节点板、垫板、加强板等制孔时也可采用冲孔。钻孔通常在钻床上进行，不便用钻床时，可用电钻、风钻和磁座钻加工。 （9）钢结构组装：可采用地样法、仿形复制装配法、专用设备装配法、胎模装配法等。（10）焊接:是钢结构加工制作中的关键步骤，要选择合理的焊接工艺和方法，严格按要求操作。 (11)摩擦面的处理:可采用喷砂、喷丸、酸洗、打磨等方法，严格按设计要求和有关规定进

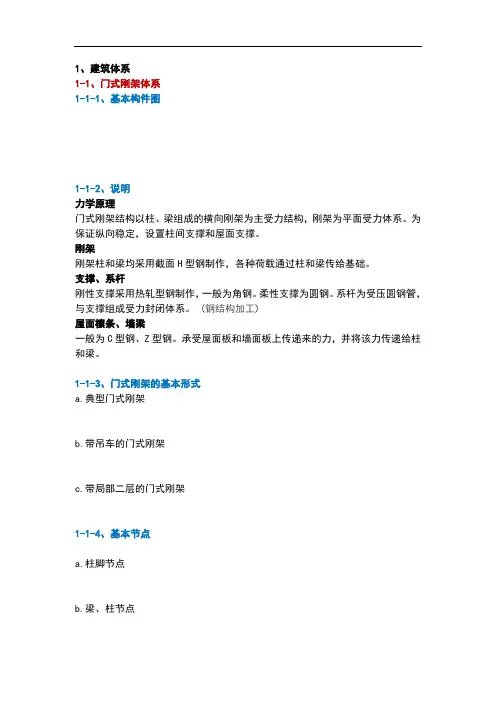

钢结构构件及做法图解 1、建筑体系 1-1、门式刚架体系 1-1-1、基本构件图 1-1-2、说明 力学原理 门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。 刚架 刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。支撑、系杆 刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。 屋面檩条、墙梁 一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。
1-1-3、门式刚架的基本形式a.典型门式刚架 b.带吊车的门式刚架 c.带局部二层的门式刚架
1-1-4、基本节点a.柱脚节点 b.梁、柱节点
局部二层节点参照多层框架体系。 1-1-5、刚架衍生形式 吊车和局部二层可在衍生形式刚架中布置。 山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。 1-2、多层框架体系 1-2-1、框架图示
1-2-2、说明 力学模型 a.纯刚接框架：纵横两个方向均采用刚接的框架。 b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。 c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。 d.有时为保证足够的刚度，在刚接框架中亦设置支撑。 框架柱 框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。 框架梁 框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。 支撑 支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。 1-2-3、基本节点 a.柱脚节点 柱脚节点同门式刚架体系。 b.柱、梁节点
d e f 钢结构的构件连接方式 钢结构的连接方法大体来看，有以下几种： 焊接——是使用最普遍的方法，该方法对几何形体适应性强，构造简单，省材省工，易于自动化，工效高；但是焊接属于热加工过程，对材质要求高，对于工人的技术水平要求也高，焊接程序严格，质量检验工作量大。 铆接——该方法传力可靠，韧性和塑性好，质量易于检查，抗动力荷载好；但是由于铆接时必须进行钢板的搭接，相对来讲费钢、费工。 普通螺栓连接——这种方式装卸便利，设备简单，工人易于操作；但是对于该方法，螺栓精度低时不宜受剪，螺栓精度高时加工和安装难度较大。 高强螺栓连接——此法加工方便，对结构削弱少，可拆换，能承受动力荷载，耐疲劳，塑性、韧性好摩擦面处理，安装工艺略为复杂，造价略高 射钉、自攻螺栓连接——较为灵活，安装方便，构件无须预先处理，适用于轻钢、薄板结构不能受较大集中力。 焊接连接 焊接是钢结构较为常见的连接方式，也是比较方便的连接方式，在众多的钢结构中，焊接是最为常见的一种。 根据焊接的形式，焊缝可以分为对接（平接）焊 缝、角焊缝、和顶接焊缝三大类。 对接焊缝 对接焊缝按受力与焊缝方向分直缝——作用力方 向与焊缝方向正交；斜缝——作用力方向与焊缝方向 斜交两类。从直观来看，直缝受拉，斜缝受拉与剪的同时作用。 对接焊缝在焊接上有以下处理形式： a ）直边缝：适合板厚t 10mm b ）单边V 形：适合板厚t ＝10～20mm c ）双边V 形：适合板厚t ＝10～20mm d ）U 形：适合板厚t > 20mm e ）K 形：适合板厚t > 20mm f ）X 形：适合板厚t > 20mm 对接焊缝的优点是用料经济、传力均匀、无明 显的应力集中1[1]，利于承受动力荷载；但也有缺点，需剖口，焊件长度要精确。 对接焊缝需要做以下构造处理：首先，在施焊过程中，起落弧处易有焊接缺陷，所以用引弧板；但采用引弧板施工复杂，除承受动力荷载外，一般不用，计算时将焊缝长度两端各减去5mm 。其次， 变厚度板对接，在板的一面或两面切成坡度不大于1：4的斜面，避 免应力集中。 另外，变宽度板对接，在板的一侧或两侧切成坡度不大于1：4 的斜边，避免应力集中。对于对接焊缝的强度，有引弧板的对接焊 缝在受压时与母材等强，但焊缝的抗拉强度与焊缝质量等级有关。 对接焊缝的应力分布认为与焊件原来的应力分布基本相同。计 算时，焊缝中最大应力（或折算应力）不能超过焊缝的强度设计值。 对接焊缝的计算包括：轴心受力的对接焊缝、斜向受力的对接焊缝、 钢梁的对接焊缝、牛腿与翼缘的对接焊缝。 a b c 斜缝 直缝
观景平台（A）专项施工方案 编制： 审核： 批准： 二〇一五年三月二十八日
目录1．工程概况 2．编制依据 3. 施工组织 4．主要分部工程施工方法 5．质量管理措施 6．安全技术保证措施 7．施工管理措施
1、工程概况 本工程为现浇钢筋混凝土独立基础，钢柱.钢架平台.轻钢屋顶.走廊组成。负一层混凝土独立基础，一层钢架走廊平台组成，顶层轻钢屋顶。一层层高4.1m,顶高7.3m。一层为半径3.5m的圆形观景平台。 材料:基础为C25钢筋混凝土；垫层为C15混凝土。钢筋采用HRB400级钢。 2、编制依据 2.1土建施工图DA-08及定位放线图 2.2《建筑工程施工质量验收统一标准》——GB50300—2001 2.3《建筑地基基础工程施工质量验收规范》——GB50202—2002 2.4《混凝土结构工程施工质量验收规范》——GB50204—2002 2.5《钢筋焊接及验收规范》——JGJ18—96 2.6《混凝土强度检验评定标准》——GBJ107—87 2.7《建筑地面工程施工质量验收规范》——GB50209—2002 2.8《施工现场临时用电安全技术规范》——JGJ46—2005 2.9《建筑工程安全检查标准》——JGJ59—99 2.10《建筑施工手册》第四版 2.11《钢结构工程施工质量验收规范》----GB50205----2001 3.1施工组织 3.1.1本工程选择技术水平高，具有良好素质的施工作业人员.管理上、技 术上、质量上提供可靠保证。现场组织：模板制作安装队，钢筋制作绑扎队，混凝土施工队，混合作业队，钢结构安装队。临时用电保障
钢结构制造及注意事项 1．钢结构构件的制作加工 1）钢材的储存 （1）钢材储存的场地条件钢材的储存可露天堆放，也可堆放在有顶棚的仓库里。露天堆放时，场地要平整，并应高于周围地面，四周留有排水沟；堆放时要尽量使钢材截面的背面向上或向外，以免积雪、积水，两端应有高差，以利排水。堆放在有顶棚的仓库内时，可直接堆放在地坪上，下垫楞木。 （2）钢材堆放要求钢材的堆放要尽量减少钢材的变形和锈蚀；钢材堆放时每隔5~6层放置楞木，其间距以不引起钢材明显的弯曲变形为宜，楞木要上下对齐，在同一垂直面内；考虑材料堆放之间留有一定宽度的通道以便运输。 （3）钢材的标识钢材端部应树立标牌，标牌要标明钢材的规格、钢号、数量和材质验收证明书编号。钢材端部根据其钢号涂以不同颜色的油漆。钢材的标牌应定期检查。 （4）钢材的检验钢材在正式入库前必须严格执行检验制度，经检验合格的钢材方可办理入库手续。钢材检验的主要内容有：钢材的数量、品种与订货合同相符；钢材的质量保证书与钢材上打印的记号符合；核对钢材的规格尺寸；钢材表面质量检验。 2）钢结构加工制作的准备工作
⑴详图设计和审查图纸一般设计院提供的设计图，不能直接用来加工制作钢结构，而是要考虑加工工艺，如公差配合、加工余量、焊接控制等因素后，在原设计图的基础上绘制加工制作图（又称施工详图）。详图设计一般由加工单位负责进行，应根据建设单位的技术设计图纸以及发包文件中所规定的规范、标准和要求进行。加工制作图是最后沟通设计人员及施工人员意图的详图，是实际尺寸、划线、剪切、坡口加工、制孔、弯制、拼装、焊接、涂装、产品检查、堆放、发送等各项作业的指示书。图纸审核的主要内容包括以下项目：①设计文件是否齐全，设计文件包括设计图、施工图、图纸说明和设计变更通知单等。②构件的几何尺寸是否标注齐全。③相关构件的尺寸是否正确。④节点是否清楚，是否符合国家标准。⑤标题栏内构件的数量是否符合工程和总数量。⑥构件之间的连接形式是否合理。⑦加工符号、焊接符号是否齐全。⑧结合本单位的设备和技术条件考虑，能否满足图纸上的技术要求。⑨图纸的标准化是否符合国家规定等。图纸审查后要做技术交底准备，其内容主要有：①根据构件尺寸考虑原材料对接方案和接头在构件中的位置。②考虑总体的加工工艺方案及重要的工装方案。③对构件的结构不合理处或施工有困难的地方，要与需方或者设计单位做好变更签证的手续。④列出图纸中的关键部位或者有特殊要求的地方，加以重点说明。⑵备料和核对根据图纸材料表计算出各种材质、规格、材料净用量，再加一定数量的损耗提出材料预算计划。工程预算一般可按实际
钢结构独立基础施工方案 目录 第一章编制说明 一、编制依据 第二章工程概况 一、建筑概况 二、结构概况 第三章施工前期准备工作 一、现场准备 二、技术准备 三、材料准备 四、人员组织 第四章施工流程及进度计划 一、施工流程 二、施工安排 第五章主要分项工程施工方案 一、基础施工 二、钢结构施工 三、楼板施工 四、装饰装修施工 五、建筑屋面施工
第六章季节性施工 第七章施工安全保障 第八章文明施工措施 第九章附图 一、施工进度计划横道图 第一章、编制说明 一、编制依据 1、国家现行建筑安装工程施工质量验收规范 2、《建筑地基基础工程施工质量验收规范》GB50202——2002 3、《砌体工程施工质量验收规范》GB50203——2002 4、《混凝土结构工程施工质量验收规范》GB50204——2002 5、《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002 6、《建筑电气工程施工质量验收规范》GB50303——2002 7、《钢结构工程施工质量验收规范》GB50205——2001 8、《钢筋焊接接头试验方法标准》JGJ/T——2001 9、《建筑装饰装修工程质量验收规范》GB50201-2001 10、南湖大酒店宿舍楼工程建施、结施、水电安装工程设计施工图编制 第二章、工程概况 建筑概况 本工程为南湖大酒店宿舍楼工程，总建筑面积约为3176.08平方米，主体结构为四层钢框架结构，檐口总高度为15.450米。耐火等级为二级，使用年限为50
年，抗震烈度为8度。基础为杯形独立（双杯）基础，梁柱均为Q235B H型钢，楼面、屋面均为压型钢板混凝土非组合楼面，维护结构为200mm厚加气混凝土块,内墙为150mm厚ALC加劲混凝土板。 第三章、施工前期准备工作 第一节、现场准备 1、重点是由业主移交的平面控制点、水准控制点等进行引测、复核及办理相关移交手续。 2、临时设施准备：主要包括办公室、值班室、配电房、水泥库、围墙、道路、工具房、大门、钢筋加工棚、模板加工棚、厕所等。生活区内主要包括办公场所、职工宿舍、食堂、浴室、等。 3、场地准备：设置好场内排水系统，现场所有雨污水的排放均按唐山市相关规定有组织地通过排水管道排入路雨污水管网。 4、施工用水、电准备：建设单位已提供400KVA变压器和DN50的水源，主要工作包括施工区、生活区水电线路的布置及进水、排水管道的铺设。 第二节、技术准备 1、施工前均要将安全文明施工方案、现场总平面图等相关资料及时上报市建管局、安全站以及建设、监理审批，并按照审批意见予以实施。 2、组织各专业工长、班组长、技术员仔细阅读图纸，参加图纸会审、熟悉设计意图及相关细节。开展各类钢筋、模板的放样、计算工作。确定施工测量所需的几何参数。制定试验计划、进行混凝土配合比试配。 3、根据各子分部、分项工程内容、计算工程量，做好工料分析，据此编制施工计划。
钢结构制作方案 钢结构制作工艺流程 箱型钢结构制造工艺流程： 材料进场检验、矫正腹板、翼缘板切割下料 接料焊接探伤 钻孔焊接探伤二次装配焊接检查 涂装标识包装运输 端铣修整U型组装箱型组装 电渣焊矫正隔板、衬板切割下料隔板加工 不合格 隔板组焊不合格不合格钻孔 耳板下料 摩擦面处理
十字柱制作工艺流程图：
H型钢梁制造工艺流程：
材料进场 材料进场前应进行检验。 检验过程包括材质证明及材料标识和材料允许偏差的检验。材料检验合格后方可投入使用。 当钢材表面有锈蚀，麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏差值1/2，否则不得使用。 钢材矫正: 可用机械方法或火焰矫正，火焰矫正温度不可超过650℃，并严禁强制降温。 钢材矫正后的表面不应有明显的划痕，划痕深度不得大于0.5mm。 钢材矫正后的允许偏差 序号项目允许偏差mm 1 钢板的局部不 平度 t≤14 1.5 T＞14 1.0 2 型钢弯曲矢高L/1000且不应大于5.0 3 角钢肢的垂直度b/100双肢栓接角钢的角度不得大于90° 4 槽钢翼缘对腹板的垂直度b/80 5 工字钢、H型钢翼缘对腹板的垂直度b/100且不大于2.0 注：t-钢板厚度， L-钢材长度， b-型钢翼缘宽度 放样号料 本工程放样采用的计量器具应经计量检测单位检测合格后方可使用。 在计算机上对节点进行1：1放样，放样时应根据设计图确定各构件的实际尺寸。人工放样在平整的放样平台上进行，凡放大样的构
件，应以1:1的比例放出实样。 放样工作完成后，对所放大样和样板进行自检，无误后报质检员进行检验。 号料前必须核实所用钢材与设计图纸相符，钢材材质必须符合相关规范要求；如有代料应有代料通知单；做到专料专用。严格按照材料使用部位表进行号料，避免长料短用，宽料窄用。 在施工过程中，无论划线号料、气焊、还是铆工等工序都必须认真检查钢材是否有重皮、裂纹等缺陷，如发现应及时会同技术人员及检查人员研究处理。 号料时长度和宽度方向必须留焊接切割收缩量。 号料时，H形和箱形截面的翼板及腹板焊缝不能设置在同一截面上，应相互错开200mm以上，并与隔板错开200mm以上。接料尽量采用大板接料形式。 钢管接料，壁厚大于等于6mm时管接料应开坡口。壁厚小于6mm 时可不开坡口。下料阶段不得采用人工修补的方法修正切割完的钢管。 接料坡口形式： 钢板接料坡口形式： 钢管对接：采用全焊透对接焊缝，坡口形式如下：
钢结构构件的制作加工规范 1．钢结构构件的制作加工 1）钢材的储存 （1）钢材储存的场地条件 钢材的储存可露天堆放，也可堆放在有顶棚的仓库里。露天堆放时，场地要平整，并应高于周围地面，四周留有排水沟；堆放时要尽量使钢材截面的背面向上或向外，以免积雪、积水，两端应有高差，以利排水。堆放在有顶棚的仓库内时，可直接堆放在地坪上，下垫楞木。 （2）钢材堆放要求 钢材的堆放要尽量减少钢材的变形和锈蚀；钢材堆放时每隔5~6层放置楞木，其间距以不引起钢材明显的弯曲变形为宜，楞木要上下对齐，在同一垂直面内；考虑材料堆放之间留有一定宽度的通道以便运输。 （3）钢材的标识 钢材端部应树立标牌，标牌要标明钢材的规格、钢号、数量和材质验收证明书编号。 钢材端部根据其钢号涂以不同颜色的油漆。钢材的标牌应定期检查。（4）钢材的检验 钢材在正式入库前必须严格执行检验制度，经检验合格的钢材方可办理入库手续。钢材检验的主要内容有：钢材的数量、品种与订货合同相符；钢材的质量保证书与钢材上打印的记号符合；核对钢材的规格尺寸；钢材表面质量检验。2）钢结构加工制作的准备工作 ⑴详图设计和审查图纸 一般设计院提供的设计图，不能直接用来加工制作钢结构，而是要考虑加工工艺，如公差配合、加工余量、焊接控制等因素后，在原设计图的基础上绘制加工制作图（又称施工详图）。详图设计一般由加工单位负责进行，应根据建设单位的技术设计图纸以及发包文件中所规定的规范、标准和要求进行。加工制作图是最后沟通设计人员及施工人员意图的详图，是实际尺寸、划线、剪切、坡口加工、制孔、弯制、拼装、焊接、涂装、产品检查、堆放、发送等各项作业的指示书。 图纸审核的主要内容包括以下项目：①设计文件是否齐全，设计文件包括设计图、施工图、图纸说明和设计变更通知单等。②构件的几何尺寸是否标注齐全。 ③相关构件的尺寸是否正确。④节点是否清楚，是否符合国家标准。⑤标题栏内构件的数量是否符合工程和总数量。⑥构件之间的连接形式是否合理。⑦加工符号、焊接符号是否齐全。⑧结合本单位的设备和技术条件考虑，能否满足图纸上的技术要求。⑨图纸的标准化是否符合国家规定等。 图纸审查后要做技术交底准备，其内容主要有：①根据构件尺寸考虑原材料对接方案和接头在构件中的位置。②考虑总体的加工工艺方案及重要的工装方案。③对构件的结构不合理处或施工有困难的地方，要与需方或者设计单位做好变更签证的手续。④列出图纸中的关键部位或者有特殊要求的地方，加以重点说明。 ⑵备料和核对 根据图纸材料表计算出各种材质、规格、材料净用量，再加一定数量的损耗提出材料预算计划。工程预算一般可按实际用量所需的数值再增加10%进行提料
图解钢构 钢结构构件详细做法 第1页
图解钢构 (1) 【图解钢构】钢结构各个构件和做法，很直观！（推荐阅读） (1) 1建筑体系 (1) 1.1门式刚架体系 (1) 1.1.1基本构件图 (1) 1.1.2说明 (2) 1.1.3门式刚架的基本形式 (2) 1.1.4基本节点 (3) 1.1.5刚架衍生形式 (5) 1.2多层框架体系 (5) 1.2.1框架图示 (6) 1.2.3基本节点 (7) 2支撑、系杆 (8) 2.1图示 (8) 2.2说明 (9) 3隅撑 (9) 3.1图示 (9) 3.2说明 (10) 4吊车梁 (10) 4.1图示 (10) 4.1说明 (11) 5雨蓬 (12) 6檩条、墙梁 (12) 6.1C型冷弯薄壁型钢 (12) 6.1.1型钢截面特性 (13) 6.1.2安装节点图 (13) 6.2Z型冷弯薄壁型钢 (14) 6.2.1型钢截面特性 (14) 6.2.2安装节点图 (14) 7屋面、墙面压型钢板 (15) 7.1HV-203KL-406板 (15) 7.1.1板型图 (15) 7.1.2连接节点图 (15) 7.2HV-380SF-760 (15) 7.2.1板型图 (16) 7.2.2连接节点图 (16) 7.3HV-475SF-475板 (16) 7.3.1板型图 (17) 7.3.2连接节点图 (17) 7-4HV-197TD-788板 (17) 7.4.1板型图 (17) 7.4.2连接节点 (18) 7.4HV-205TD-820板 (18) 7.5.1板型图 (19)
7.5.2连接节点图 (19) 7.6HV-225TD-900板 (19) 7.6.1板型图 (20) 7.6.2连接节点图 (20) 7.7HV-360YC-360板 (20) 7.7.1板型图 (21) 7.7.2连接节点图 (21) 7.8HV-300YC-300板 (21) 7.8.1板型图 (22) 7.8.2连接节点图 (22) 7.9HV-1000HP-1000板 (22) 7.9.1板型图 (23) 7.9.2连接节点图 (23) 8屋面采光板 (23) 8.1CV-203-406板 (23) 8.2CV-380-760板 (24) 8.3CV-475-475板 (24) 8.4CV-197-788板 (24) 8.5CV-205-820板 (25) 8.6CV-225-900板 (25) 8.7连接节点图 (25) 8.7.1CV-475-475板连接节点 (26) 8.7.2其它板型连接节点 (26) 9楼承板 (26) 9.1HG-344-688板 (26) 9.2HG-240-720板 (27) 9.3连接图 (28) 10天沟 (29) 10.1彩板外天沟 (29) 10.1.1断面图 (30) 10.1.2连接节点 (30) 10.2钢板内天沟 (30) 10.2.1断面图 (31) 11、通风器 (31) 11.1屋脊自然通风器 (31) 11.2点式通风器 (32) 11.2.1Φ500无动力通风器 (32) 11.2.2有动力通风器 (34) 12门 (35) 12.1彩板推拉门 (35) 12.2彩板双开门 (36) 12.3中空金属门 (37) 13窗 (38) 14泛水板、饰边板 (39)

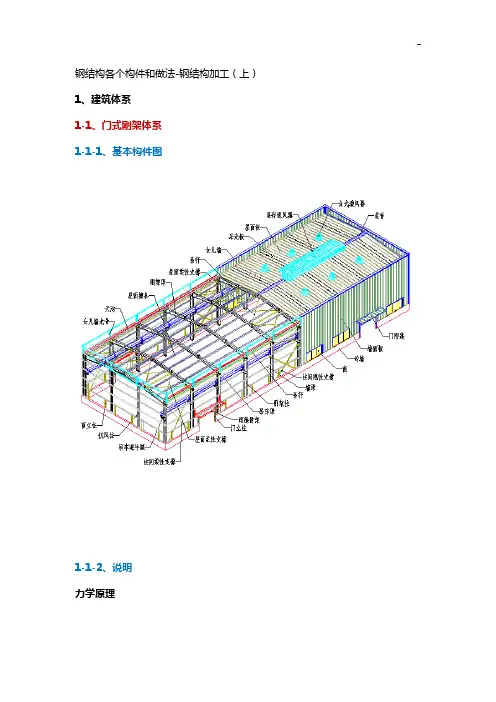

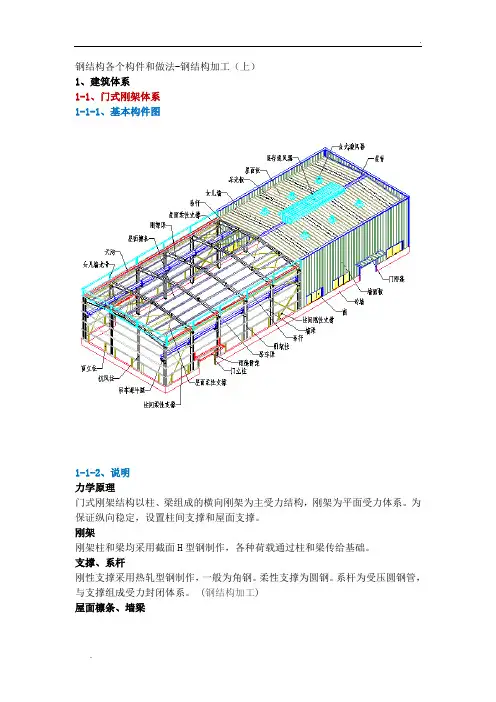

钢结构各个构件和做法-钢结构加工（上） 1、建筑体系 1-1、门式刚架体系 1-1-1、基本构件图 1-1-2、说明 力学原理 门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。 刚架 刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。 支撑、系杆 刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。（钢结构加工） 屋面檩条、墙梁
