电力系统继电保护课程设计三段式距离保护完整版

电力系统继电保护课程

设计三段式距离保护 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】

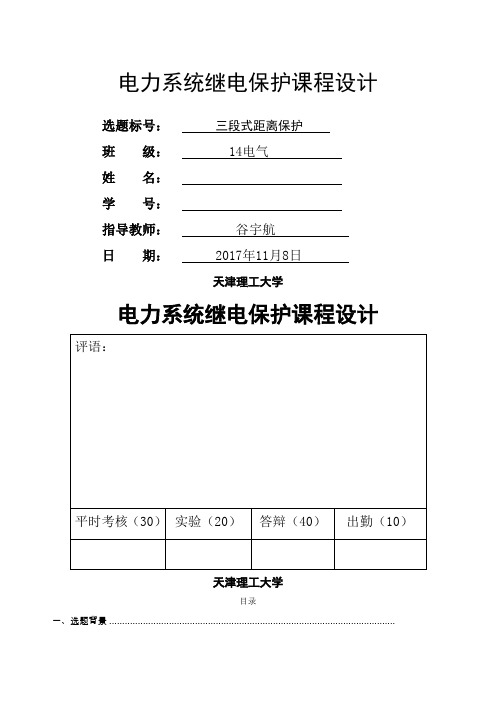

电力系统继电保护课程设计选题标号：三段式距离保护

班级： 14电气

姓名：

学号：

指导教师：谷宇航

日期： 2017年11月8日

天津理工大学

电力系统继电保护课程设计

天津理工大学

目录

一、选题背景........................................................

1.1选题意义.......................................................

1.2设计原始资料...................................................

1.3要完成的内容...................................................

二、分析要设计的课题内容............................................

2.1设计规程 (6)

2.2 保护配置 ......................................................

2.2.1 主保护配置 ................................................

2.2.2 后备保护配置 ..............................................

三、短路电流、残压计算..............................................

3.1等效电路的建立.................................................

3.2保护短路点的选取...............................................

3.3短路电流的计算 (8)

................................................................

................................................................

四、保护的配合......................................................

4.1 线路L1距离保护的整定与校验 ...................................

4.1.1 线路L1距离保护第Ⅰ段整定 .................................

4.1.2 线路L1距离保护第Ⅱ段整定 .................................

4.1.3 线路L1距离保护第Ⅲ段整定 .................................

4.2 线路L3距离保护的整定与校验 ...................................

4.2.1 线路L3距离保护第I段整定 .................................

................................................................

................................................................

五、实验验证........................................................

六、继电保护设备选择................................................

6.1互感器的选择...................................................

................................................................

................................................................

6.2继电器的选择...................................................

................................................................

(15)

................................................................

................................................................ 结论................................................................ 参考文献............................................................

一、选题背景 1.1选题意义

随着电力系统的发展，出现了容量大，电压高，距离长，负荷重，结构复杂的网络，这时简单的电流，电压保护已不能满足电网对保护的要求。

在高压长距离重负荷线路上，线路的最大负荷电流有时可能接近于线路末端的短路电流，所以在这种线路上过电流保护是不能满足灵敏系数要求的。另外对于电流速断保护，其保护范围受电网运行方式改变的影响，保护范围不稳定，有时甚至没有保护区，过电流保护的动

作时限按阶梯原则来整定，往往具有较长时限，因此，满足不了系统快速切除故障的要求。对于多电源的复杂网络，方向过电流保护的动作时限往往不能按选择性要求来整定，而且动作时限长，不能满足电力系统对保护快速性的要求。

1.2设计原始资料

?=E ,112G Z =Ω、220G Z =Ω、315G Z =Ω，12125L L km ==、370L km =，

42B C L km -=，25C D L km -=，20D E L km -=，线路阻抗0.4/km Ω，'

1.2rel

K = 、'''''

1.15rel rel K K ==，.max 150B C I A -= ，.max 250C D I A -=，.max 200D E I A -=， 1.5ss K = ，

0.85re K =

A B

L1、L3进行距离保护的设计。

1.3要完成的内容

（1）保护的配置及选择；

（2）短路电流计算（系统运行方式的考虑、短路点的考虑、短路类型的考虑）；

（3）保护配合及整定计算；

（4）对保护的评价。

二、分析要设计的课题内容

2.1设计规程

在距离保护中应满足一下四个要求，即可靠性、选择性、速动性和灵敏性。这几个之间，紧密联系，既矛盾又统一，必须根据具体电力系统运行的主要矛盾和矛盾的主要方面，配置、配合、整定每个电力原件的继电保护。充分发挥和利用继电保护的科学性、工程技术性，使继电保护为提高电力系统运行的安全性、稳定性和经济性发挥最大效能。

可靠性包括安全性和信赖性，是对继电保护性能的最根本要求。所谓安全性，是要求继电保护在不需要它动作时可靠不动作，即不发生误动作。所谓信赖性，是要求继电保护在规定的保护范围内发生了应该动作的故障时可靠动作，即不发生拒绝动作。安全性和信赖性主要取决于保护装置本身的制造质量、保护回路的连接和运行维护的水平。一般而言，保护装置的组成原件质量越高、回路接线越简单，保护的工作就越可靠。同时，正确的调试、整定，良好的运行维护以及丰富的运行经验，对于提高保护的可靠性具有重要作用。

继电保护的选择性是指保护装置动作时，在可能最小的区间内将故障从电力系统中断开，最大限度的保证系统中无故障部分仍能继续安全运行。它包含两种意思：其一是只应有装在故障元件上的保护装置动作切除故障；其二是要力争相邻原件的保护装置对它起后备保护作用。

继电保护的速动性是指尽可能快的切出故障，以减少设备及用户在大短路电流、低电压下运行的时间，降低设备的损坏程度，提高电力系统并列运行的稳定性。动作迅速而又能满足选择性要求的保护装置，一般结构都比较复杂，价格比较昂贵，对大量的中、低压电力原件，不一定都采用高速动作的保护。对保护速动性要求的保护装置，一般结构都比较复杂，价格比较昂贵，对大量的中、低压电力原件的具体情况，经技术经济比较后确定。

继电保护的灵敏性，是指对于其保护范围内发生故障或不正常运行状态的能力。满足灵敏性要求的保护装置应该是在规定的保护范围内部故障时，在系统任意的运行条件下，无论短路点的位置、短路的类型如何以及短路点是否有过渡电阻，当发生短路时都能敏锐感觉、正确反应。灵敏性通常用灵敏系数或灵敏度来衡量，增大灵敏度，增加了保护动作的信赖性，但有时与安全性相矛盾。对各类保护的的灵敏系数的要求都作了具体规定，一般要求灵敏系数在1.2~2之间。

以上四个基本要求是评价和研究继电保护性能的基础，在它们之间，既有矛盾的一面，又要根据被保护原件在电力系统中的作用，使以上四个基本要求在所配置的保护中得到统一。继电保护的科学研究、设计、制造和运行的大部分工作也是围绕如何处理好这四者的辩证统一关系进行的。相同原理的保护装置在电力系统不同位置安装时如何配置相应的继电保护，才能最大限度地发挥被保护电力系统的运行效能，充分体现着继电保护工作的科学性和继电保护工程实践的技术性。

2.2 保护配置

2.2.1 主保护配置

距离保护的主保护是距离保护Ⅰ段和距离保护Ⅱ段

图 2.1 网络接线图

（1）距离保护Ⅰ段

距离保护的第Ⅰ段是瞬时动作的，是保护本身的固有动作时间。以保护1为例，其第Ⅰ段保护本应保护线路AB全长，即保护范围为全长的100%，然而实际上却是不可能的，因为当线路BC出口处短路时，保护2的第Ⅰ段不应动作，为此，其启动阻抗的整定值必须躲

开这一点短路时所测量到的阻抗Z

AB ，即ZⅠop1

AB

，考虑到阻抗继电器和电流、电压互感

器的误差，需引入可靠系数KⅠrel（一般取0.8~0.85），则

ZⅠ

op1=(0.8~0.85)Z

AB

(2-1)

同理对保护2的第Ⅰ段整定值应为

ZⅠ

op2=（0.8~0.85）Z

BC

(2-2)

如此整定后，距离Ⅰ段就只能保护本线路全长的80%~85%，这是一个严重缺点。为了切除本线路末端15%~20%范围以内的故障，就需设置距离保护第Ⅱ段。

（2）距离保护第Ⅱ段

距离Ⅱ段整定值的选择是类似于限时电流速断保护，即Ⅱ段整定值，以使保护范围不超出下一条线路（如有多条线路取最短者）距离保护Ⅰ段的保护范围，同时带有高出一个△t的时限，以保证选择性。则保护1的Ⅱ段一次侧整定值为

ZⅡ

op1=KⅡ

rel

(Z

AB

+Z

BC

KⅠ

rel

) (2-3)

2.2.2 后备保护配置

距离保护第Ⅲ段，装设距离保护第Ⅲ段是为了作为相邻线路保护装置和断路器拒绝动作的后备保护，同时也作为Ⅰ、Ⅱ段的后备保护。

对距离Ⅲ段整定值的考虑是与过电流保护相似的，其启动阻抗要按躲开正常运行时的最小负荷阻抗来选择，而动作时限应使其比距离Ⅲ段保护范围内其他各保护的最大动作时限高出一个△t。

三、短路电流、残压计算

3.1等效电路的建立

由于短路电流计算是电网继电保护配置设计的基础,因此分别考虑最大运行方式下各线路未端短路的情况,最小运行方式下各线路未端短路的情况。

3.2保护短路点的选取

本设计中主要考虑母线、线路末端的短路故障。

3.3短路电流的计算

电力系统运行方式的变化，直接影响保护的性能，因此，在对继电保护进行整定计算之前，首先应该分析运行方式。在相同地点发生相同类型的短路时流过保护安装处的电流最大，对继电保护而言称为最大运行方式，对应的系统等值阻抗最小；在相同地点发生相同类型的短路时流过保护安装处的电流最小，对继电保护而言称为最小运行方式，对应的系统等值阻抗最大。需要着重说明的是，继电保护的最大运行方式是指电网在某种连接情况下通过保护的电流值最大，继电保护的最小运行方式是指电网在某种连接情况下通过保护的电流值最小。

保护4的最大运行方式分析。保护4的最大运行方式就是指流过保护4的电流最大即两个发电机共同运行，而变压器T5、T6两个都同时运行的运行方式，则I为流过保护3的最大短路电流。

式中.4.max

k

保护4的最小运行方式分析。保护4的最小运行方式就是指流过保护4的电流最小即是在G3和G4只有一个工作，变压器T3、T4两个中有一个工作时的运行方式，则

I为流过保护4的最小短路电流。式中.4.min

k

四、保护的配合

4.1 线路L1距离保护的整定与校验

4.1.1 线路L1距离保护第Ⅰ段整定（1）线路L1Ⅰ段的动作阻抗为

ZⅠ

op1=kⅠ

rel

L1Z

1

（3-1）

=1.2×125×0.4

=60Ω

式中ZⅠ

OP1

——距离Ⅰ段的动作阻抗；

L1——被保护线路L1的长度；

Z

1

——被保护线路的单位阻抗；

KⅠ

rel

——距离保护的Ⅰ段可靠系数；

（2）动作时间。

tⅠ

2

=0s（第Ⅰ段保护实际动作时间为保护装置固有的动作时间）。

4.1.2 线路L1距离保护第Ⅱ段整定

（1）与相邻线路L

BC

距离保护Ⅰ段相配合，线路L1的Ⅱ段动作阻抗为

ZⅡ

op1= KⅡ

rel

L1 Z

1

+KⅡ

rel

K

b,min

ZⅠ

BC

（3-2）

=1.15×125×0.4+1.15×3.78×20

=144Ω

式中ZⅡ

op2

——距离Ⅱ段的动作阻抗；

L1Z1——线路L2的阻抗；

KⅡ

rel

——距离保护的Ⅱ段可靠系数；

ZⅠ

BC ——线路L

BC

的第Ⅰ段整定阻抗，其值

ZⅠ

BC

= KⅠ

rel

L

BC

Z

1

（3-3）

= 20Ω

Kb,,min——线路L

BC

对线路L1的分支系数：其求法如下：

Z

1=50ΩZ

2

=50ΩZ

3

=28Ω

Z=Z

1//Z

3

=(50×28)/(50+28)=17.95Ω

（3-4）

I

2=Z/(Z+Z

2

)=17.95/(17.95+50)=0.264

（3-5）

K

b,min =I/I

2

=3.78

（3-6）

（2）灵敏度校验

距离保护Ⅱ段，应能保护线路的全长，本线路末端短路时，应有足够的灵敏度。考虑到各种误差因素，要求灵敏系数应满足

KⅡs，min = ZⅡ

OP2/(L

2

Z

1

)

（3-7）

= 144/50>1.5 满足要求

（3）动作时间，与相邻线路L

BC

距离Ⅰ段保护配合，则

tⅡ

2=tⅠ

2

+△t

（3-8）

=0.5s

它能同时满足与相邻保护以及与相邻变压器保护配合的要求。

4.1.3 线路L1距离保护第Ⅲ段整定

（1）与相邻距离保护第Ⅱ的配合

ZⅢ

op1 = KⅢ

rel

（Z

L1

+K

b,min

ZⅡ

BC

）

（3-9）

= 1.15(50+1×33)

= 95Ω

式中 ZⅢ

op1

——距离保护Ⅲ的整定阻抗；

Z

L1

——被保护线路L1阻抗；

KⅢ

rel

——距离保护的Ⅲ段可靠系数；

ZⅡ

BC

——相邻新路距离保护第Ⅱ段动作阻抗；

K

b,min ——线路L

CD

对线路L

BC

的分支系数，单线路时，其值为1；

ZⅡ

BC 线路L

BC

的段整定阻抗，其值为

ZⅡ

BC

= KⅡ

rel

(Z

BC

+K

b,min

ZⅠ

CD

)

（3-10）

= 33Ω

式中，ZⅠ

CD 为线路L

CD

的Ⅰ段动作阻抗。

（2）灵敏度校验

距离保护Ⅲ段，即作为本线路Ⅰ、Ⅱ段保护的近后备保护，又作为相邻下级线路的远后备保护，灵敏度应分别进行校验。

作为近后备保护时

KⅢ

S,min = ZⅢ

op1

/Z

L1

（3-11）

= 95/50=1.9>1.5 满足要求作为远后备保护时

KⅢ

S,min = ZⅢ

op1

/(Z

L1

+K

b,max

Z

BC

) （3-

12）

= 1.4>1.2 满足要求

4.2 线路L3距离保护的整定与校验

4.2.1 线路L3距离保护第I段整定

（1）线路L3Ⅰ段的动作阻抗为

ZⅠ

op3=kⅠ

rel

L

3

Z

1

（3-13）

=1.2×70×0.4

=33Ω

式中ZⅠ

OP3

——距离Ⅰ段的动作阻抗；

L

3

——被保护线路L3的长度；

Z

1

——被保护线路的单位阻抗；

KⅠ

rel

——距离保护的Ⅰ段可靠系数；

（2）动作时间

tⅠ

3

=0s (第I段实际动作时间为保护装置固有的动作时间)。

4.2.2线路L3离保护第II段整定

（1）与相邻线路L

BC

距离保护Ⅰ段相配合，线路L3的Ⅱ段动作阻抗为

ZⅡ

op3= KⅡ

rel

L

3

Z

1

+KⅡ

rel

K

b,min

ZⅠ

BC

（3-

14）

=1.15×70×0.4+1.15×2.12×20

=81Ω

式中ZⅡ

op3

——距离Ⅱ段的动作阻抗；

L 3Z

1

——线路L3的阻抗；

KⅡ

rel

——距离保护的Ⅱ段可靠系数；

ZⅠ

BC ——线路L

BC

的第Ⅰ段整定阻抗，其值

ZⅠ

BC

=KⅠ

rel

L

BC

Z

1

=20Ω

（3-15）

（2）灵敏度校验

距离保护Ⅱ段，应能保护线路的全长，本线路末端短路时，应有足够的灵敏度。考虑到各种误差因素，要求灵敏系数应满足

K Ⅱs ，min = Z ⅡOP3/(L 3Z 1)

（3-16）

= 81/28=2.8>1.5 满足要求

（3）动作时间，与相邻线路L BC 距离Ⅰ段保护配合，则

t Ⅱ3 = t Ⅰ3+△t

（3-17）

= 0.5s

它能同时满足与相邻保护以及与相邻变压器保护配合的要求。

4.2.3线路L3距离保护第Ⅲ段整定

（1）与相邻距离保护第Ⅱ的配合

Z Ⅲop3=K Ⅲrel （Z L3+K b,min Z ⅡBC ）

（3-9）

=1.15(50+1×33)

=70Ω

式中 Z Ⅲop3——距离保护Ⅲ的整定阻抗；

Z L3——被保护线路L3阻抗；

K Ⅲrel ——距离保护的Ⅲ段可靠系数；
