电力系统继电保护——作业
2
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
如图已知：网络的正序阻抗Z 1=0.45Ω/km ，阻抗角65L ?=。线路上采用三段式距离保护，其第I 、II 、III 段阻抗元件均采用0°接线的方向阻抗继电
器，继电器的最灵敏角65sen ?=，保护2的延时22t s III =，线路AB 、BC 的
最大负荷电流均为400A ，负荷的自起动系数2,ss K =继电器的返回系数
1.2re K =，并设0.85I rel K =，
1.15II rel K =，负荷的功率因数cos 0.9D ?=，变压器采用了能保护整个变压器的无时限纵差保护。试求：距离保护1第 I 段的动作阻抗，第II 段、第III 段的灵敏度与动作时间。
.max 40sB X =Ω12T T
电力系统继电保护 董双桥 2005年9月
第一部分电力系统继电保护的基本知识 电力系统：由发电电厂中的电气部分，变电站，输配电线路，用电设备等组成的统一体：它包括发电机、变压器、线路、用电设备以及相应的通信，安全自动装置，继电保护，调调自动化设备等。 电力系统运行有如下特点： 1、电能的生产，输送和使用必须同时进行。 2、与生产及人们的生活密切相关。 3、暂态进程非常短，一个正常运行的系统可能在几分钟，甚致几秒钟内瓦解。 电力系统继电保护的作用。 电力系统在运行中，可能由于以下原因，发生故障或不正常工作状态。 1、外部原因：雷击，大风，地震造成的倒杆，绝缘子污秽造成污闪，线路覆冰造成冰闪。 2、内部原因：设备绝缘损坏，老化。 3、系统中运行人员误操作。 电力系统故障的类型： 1、单相接地故障D（1） 2、两相接地故障D（1.1） 3、两相短路故障D（2） 4、三相短路故障D（3） 5 线路断线故障 以上故障单独发生为简单故障。在不同地点同时发生两个或以上称为复故障。 电力系统短路故障的后果： 1、短路电流在短路点引起电弧烧坏电气设备。 2、造成部分地区电压下降。 3、使系统电气设备，通过短路电流造成热效应和电动力。 4、电力系统稳定性被破坏，可能引起振荡，甚至鲜列。 不正常工作状态有：电力系统中电气设备的正常工作遭到破坏，但未发展成故障。 不正常工作状态有： 1）电力设备过负荷，如：发电机，变压器线路过负荷。 2）电力系统过电压。 3）电力系统振荡。
4）电力系统低频，低压。 电力系统事故：电力系统中，故障和不正常工作状态均可能引起系统事故，即系统全部或部分设备正常运行遭到破坏，对用户非计划停电、少送电、电能质量达不到标准（频率，电压，波形）、设备损坏等。 继电保护的作用，就检测电力系统中各电气设备的故障和不正常工作状态的信息，并作相应处理。 继电保护的基本任务： 1）将故障设备从运行系统中切除，保证系统中非故障设备正常运行。 2）发生告警信号通知运行值班人员，系统不正常工作状态已发生或自动调整使系统恢复正常工作状态。 电力系统对继电保护的基本要求（四性） 1）选择性：电力系统故障时，使停电范围最小的切除故障的方式 2）快速性：电力系统故障对设备、人身、系统稳定的影响与故障的持续时间密切相关，故障持续时间越长，设备损坏越严重；对系统影响也越大。因此，要求继电保护快速的切除故障。 电力系统对继电保护快速性的要求与电网的电压等级有关。 35kV及以下保护动作时间工段60-80ms 110kV 工段40-60ms 220kV 高频保护20-40ms 500kV 20-40ms 快速切除故障，可提高重合闸成功率，提高线路的输送容量。 3）灵敏性：继电保护装置在它的保护范围内发生故障和不正常工作状态的反应能力（各种运行方式，最大运行方式，最小运行方式），故障时通人保护装置的故障量与保护装置的整定值之比，称为保护装置的灵敏度。 4）可靠性： ①保护范围内发生故障时，保护装置可靠动作切除故障,不拒动。 ②保护范围外发生故障和正常运行时，保护可靠闭锁,不误动。 在保护四性中：重要的是可靠性，关键是选择性，灵敏性按规程要求,快速性按系统要求。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 电力系统继电保护的全过程管 理(新版) Safety management is an important part of production management. Safety and production are in the implementation process
电力系统继电保护的全过程管理(新版) 单位：合肥供电公司自动化所作者：刘学辉、贾风香 地址：合肥市望江路325号邮编：230022 摘要：文章以经验交流的形式探讨了电力系统中继电保护工作的重要性及其涉及到的人员、装置的全过程管理；从施工、验收、整定、运行、维护全员全方位的角度所采取的措施确保了继电保护装置的安全稳定运行，并在实践工作中取得了良好的效果。 关键词：继电保护电网安全全过程管理 由于中国经济持续发展对电力的强大需求，引发了新一轮的电力供应危机——“电荒”；面对这样一个严峻局面，电力系统的安全与可靠尤其显得重要；电力系统安全是电力生产、经营、管理的重要组成部分，因为电力系统本身所具有的特点，安全和可靠性是第一位的，从美加大停电的严重后果和事故调查结果来看，电力企业不仅要加强固有的安全与可靠性的工作，还应该增加危机意识，充
分认识到危机存在的可能性；电力系统的安全和可靠性在很大程度上取决于电力设施的安全和可靠。其中，继电保护和安全自动装置是保障电力系统安全和防止电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。从国内外众多事故中不难看出，继电保护和安全自动装置一旦不能正确动作，必将酿成严重后果。反之则能有效的遏制事故的扩大与蔓延，减小事故损失与社会影响。所以必须加强继电保护技术监督，实行全过程管理，不断提高继电保护人员及装置运行管理水平。 近年来，我公司顺应国家电网公司的要求和大量资金的投入，针对电网结构薄弱、二次设备陈旧的实际，一直把电网建设与改造摆到企业发展的重要位置上，抓住有利时机，加大电网建设投入，进一步完善了电网结构，改造了二次设备，提高了供电能力，在生产管理上，发扬了专业管理和技术管理的优势，进一步强化责任管理和目标管理，推动了管理的规范化、制度化。修订完善了设备检修规程、运行规程等制度，实施了设备全过程管理，健全了设备档案，提高了设备管理水平。为满足日益增长的用电需求提供了有力

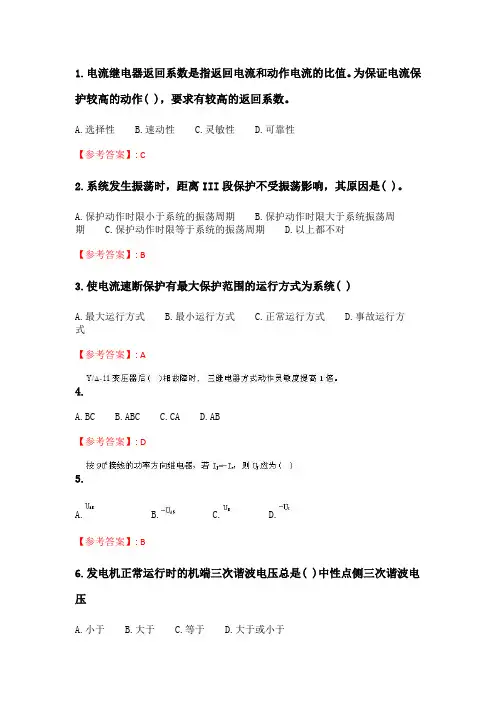

电力系统继电保护试题以与答案 一、单项选择题 ( 每小题2 分，共30 分。从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。 )1．1 电流保护 I 段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越( ③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若( ③ )不满足要求，则要与相邻线路限时电流速断保护配合。①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统( ② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为( ② ) 。①100％②2／3③1／3④ 00①UAB②-UAB③UB④-UC6．电流速断保护定值不能保证( ② ) 时，则电流速断保护要误动作，需要加装方向元件。①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏 I 段保护在非全相运行时需( ④ ) 。①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电
压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器( ③ ) 的后果。①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。调节方法是改变电抗变换器DKB( ④ )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离 II段的动作值应按分支系数Kfz 为最小的运行方式来确定，目的是为了保证保护的(② ) 。①速动性②选择性0③灵敏性④可靠性11．相间短路的阻抗继电器采用接线。例如 I =IU A③UA-UB④ UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(①) 。①选择性②速动性③灵敏性④可靠性13．对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是( ③ ) 。①允许信号②跳闸信号③闭锁信号④任意信号14．相高频保护用 I1+KI2 为操作电流， K=68，主要是考虑( ③ )相位不受两侧电源相位的影响，有利于正确比相。①正序电流②零序电流③负序电流④相电流15．高频保护基本原理是：将线路两端的电气量（电流方向或功率方向）转化为高频信号；以( ③ )
浅谈电力系统继电保护技术 从目前电力发展状况来看，继电保护已经成为电力系统重要组成部分之一，且随着电力系统的快速发展和智能化技术的不断更新应用，普通的继电保护技术已不能满足现行电力系统发展的需求。怎么样利用继电保护技术来减少电力系统中的故障，保障电力系统的安全稳定运行，这是目前电力系统继电保护技术研究的主要内容和热点。文章探讨电力系统继电保护技术，阐述了其基本理念和发展趋势，分析了其发展趋势。 标签：电力系统；继电保护技术；现状与趋势 1 继电保护的组成、工作原理、作用和工作要求 1.1 继电保护的组成与工作原理 继电保护的种类有很多，可是组成上一般都包括测量、逻辑、执行模块。输入信号获取的测量信号需要与给定的整定数值进行对比，并将对比结果传送至逻辑模块。逻辑模块按照测量模块传输的对比值特点、大小和出现的次序或上述各种参数的组合，进行逻辑计算，得出的逻辑数值也是决定动作是否进行的重要依据。 1.2 继电保护的作用 继电保护的主要作用就是在电力系统发生损坏用电设备或影响到电力系统安全运行的故障时，能够对电力系统起到保护的措施；并对整个电力系统进行监控，当电力系统非正常运行或某些用电设备处于非正常工作状态时能够及时发出警报信号，以便于提醒值班工作人员发现故障所在，能使故障得到处理，使其正常运行。 1.3 继电保护的应用 在一些工厂企业高压供电系统，变电站中对继电保护设备的应用非常普遍，除此以外还用于保护供电系统高压线路，主变保护中。变电站应用的继电保护的情况包含：（1）保护线路，通常应用的是二段或者三段式的电流保护，一段属于速断电流保护，二段属于速断电流显示保护，三段是过电流保护；（2）保护母联；（3）保护主变设备，保护主变主要是主保护与后备保护；（4）保护电容设备，保护用电设备主要包含了电压零序保护、过电流保护、过电压或失电压保护。伴随着继电保护技术的快速发展，逐渐开始了微机保护设备的应用。 2 电力系统继电保护技术现状分析 从目前来看，我国电力覆盖面积逐渐扩大，电力系统的安全问题得到了广泛关注，而且由于对电力系统安全问题的重视，促使继电保护技术不断提高和创新。
华南理工大学网络教育学院《电力系统继电保护原理》课程作业答案171801 20170910 作业答题注意事项： 1）本作业共含客观题48题（单选20题，判断28题），主观题5题。所有题目答案务必填写在答题页面的答题表格中，填写在 题目中间或下面空白处的答案以0分计。单项选择题填写字 母ABCD之一，判断题大写V字表示正确，大写X表示错误。 其它填写方法将不能正确判别；主观题答案写在答题纸页面内 各题的表格方框内，其内容框大小可自行调节； 2）不要把答案拍摄成图片再贴入本文档，不要修改本文件中答题表格格式，务必将答题文件命名为“[学生姓名][答案].doc”, 用word2003格式存储并上传到网页，谢谢！ 3）提交作业答案文件时请删除所有题目，答案文件应仅含个人信息表、客观题答案表和主观题答题表，不含题目； 4）不标注本人姓名的文件名无效，仅将答案拷贝到网页编辑框而没有上传答案word附件的作业，可能会造成批阅速度、格式 正确性上的较大困难，请同学们理解。 作业题目 一、单项选择题（20题） 1、电力系统继电保护的四个基本要求，不包括（）。 （A）选择性；（B）速动性；（C）灵敏性；（D）针对性。 2、使用调试最方便的保护是（）。 (A)电磁式保护；（B）分立晶体管保护；（C）集成电路保护；（D）微机保护。
3、电力系统中发生概率最大故障是（）。 （A）三相短路；（B）两相短路；（C）单相接地故障；（D）两相接地故障。 4、（）不属于影响距离保护工作的因素。 （A）短路点过渡电阻；（B）电力系统振荡； （C）电压回路断线；（D）并联电容补偿。 5、目前，（）还不能作为纵联保护的通信通道。 （A）公用无线网络通道（wireless network）； （B）输电线路载波或高频通道(power line carrier)； （C）微波通道(microwave)； （D）光纤通道(optical fiber)。 6、可以作为相邻线路的后备保护的纵联差动保护是（）。 (A)分相电流纵联差动保护；(B)电流相位比较式纵联保护； (C)方向比较式纵联保护； (D)距离纵联保护； 7、（）是后加速保护的优点之一。 (A)能够快速地切除各段线路上发生的瞬时性故障； (B)可能使瞬时性故障米不及发展成为永久性故障，从而提高重合闸的成功率； (C)使用设备少，只需装设一套重合闸装置，简单、经济； (D)第一次是有选择性地切除故障，不会扩大停电范围，特别是在重要的高压电网中一般不允许保护无选择性的动作而后以重合闸来纠正（前加速的方式）。 8、下列方式不属于综合重合闸（简称综重）工作方式的是（）。 (A)两相重合闸方式； (B)三相重合闸方式； (C)单相重合闸方式； (D)停用重合闸方式。 9、双侧电源线路的过电流保护加方向元件是为了（）。 （A）保证选择性；(B)提高灵敏性；(C)加强可靠性；(D)提高速动性。 10、发电机定子绕组单相接地时，中性点对地电压（）。 （A）为零；（B）上升为线电压；（C）上升为相电压；（D）上升为线电压α倍（α表示由中性点到故障点的匝数占全部绕组匝数的百分数）。 11、互感器二次侧应有安全可靠的接地,其作用是（）。 A 便于测量时形成回路； B 以防互感器一、二次绕组绝缘破坏时,高电压对二次设备及人身的危害； C 有助于泄放雷电流； D 提高保护设备抗电磁干扰能力。 12、瞬时电流速断保护的动作电流应大于（）。

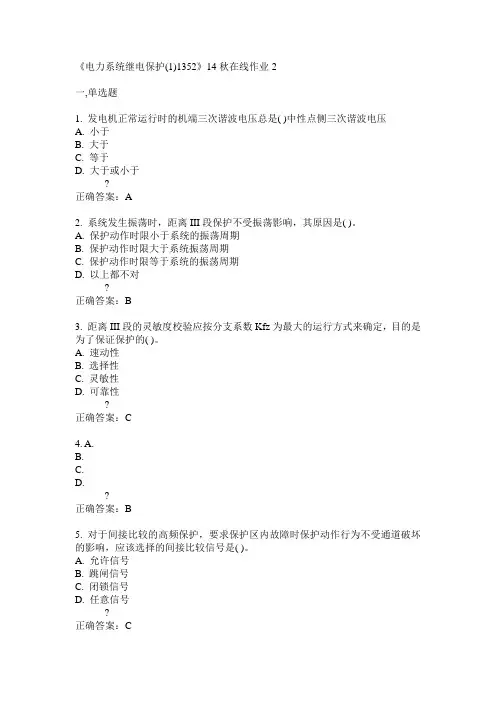

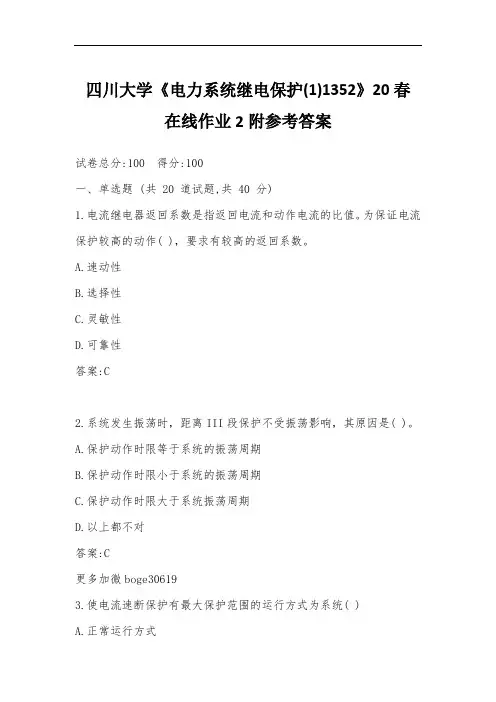

与发电机型式和冷却方式有关的A参数，随着发电机机组容量的增大而： A. 成周期性变化； B. 恒定不变； C. 逐步减小； D. 逐步增大； 回答错误!正确答案：C 正常、过激运行的发电机失磁后，机端测量阻抗的变化轨迹应该是 A. 从第Ⅰ象限到第Ⅳ象限 B. 从第Ⅰ象限到第Ⅲ象限 C. 从第Ⅰ象限到第Ⅱ象限 D. 从第Ⅳ象限到第Ⅱ象限 回答错误!正确答案：A 闭锁式方向纵联保护中，闭锁信号是： A. 由短路功率为正的一侧发出的 B. 由短路功率为负的一侧发出的
C. 只在负半周发信 D. 只在正半周发信 回答错误!正确答案：B 对自动重合闸前加速而言，下列叙述哪个是不正确的： A. 保护第一次切除故障可能有选择性 B. 保护第一次动作可能有延时 C. 保护第二次切除故障一定有选择性 D. 保护第二次动作可能有延时 回答错误!正确答案：B 距离Ⅲ段的灵敏度校验中应采用。 A. 最大分支系数 B. 过激分支系数 C. 最小分支系数 D. 正常分支系数 回答错误!正确答案：A
在不需要动作时保护不误动，保护范围内发生应该动作的故障时不拒动的特性是指保护的。 A. 可靠性 B. 速动性 C. 灵敏性 D. 选择性 回答错误!正确答案：A 汽轮发电机失磁后是否继续运行主要取决于下列哪个因素？ A. 系统的运行方式； B. 发电机自身的状态； C. 系统的无功储备； D. 负荷需求； 回答错误!正确答案：C 自动重合闸后加速一般适用于下列哪种情况？ A. 110kV及以上电压等级线路； B. 35kV及以下电压等级线路；
C. 系统发生永久性故障； D. 系统发生瞬时性故障； 回答错误!正确答案：A 纵联电流相差动保护中，保护装置本身的最大角度误差是多少度？ A. 0.06 B. 22 C. 15 D. 7 回答错误!正确答案：C 故障切除时间等于： A. 保护装置和断路器动作时间的总和 B. 保护的固有动作时间 C. 保护的整定时间 D. 断路器的动作时间 回答错误!正确答案：A
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 电力系统继电保护的全过程管理 (新编版)
电力系统继电保护的全过程管理(新编版)导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 单位：合肥供电公司自动化所作者：刘学辉、贾风香 地址：合肥市望江路325号邮编：230022 摘要：文章以经验交流的形式探讨了电力系统中继电保护工作的重要性及其涉及到的人员、装置的全过程管理；从施工、验收、整定、运行、维护全员全方位的角度所采取的措施确保了继电保护装置的安全稳定运行，并在实践工作中取得了良好的效果。 关键词：继电保护电网安全全过程管理 由于中国经济持续发展对电力的强大需求，引发了新一轮的电力供应危机——“电荒”；面对这样一个严峻局面，电力系统的安全与可靠尤其显得重要；电力系统安全是电力生产、经营、管理的重要组成部分，因为电力系统本身所具有的特点，安全和可靠性是第一位的，从美加大停电的严重后果和事故调查结果来看，电力企业不仅要加强固有的安全与可靠性的工作，还应该增加危机意识，充分认识到危机存在的可能性；电力系统的安全和可靠性在很大程度上取决于电力设

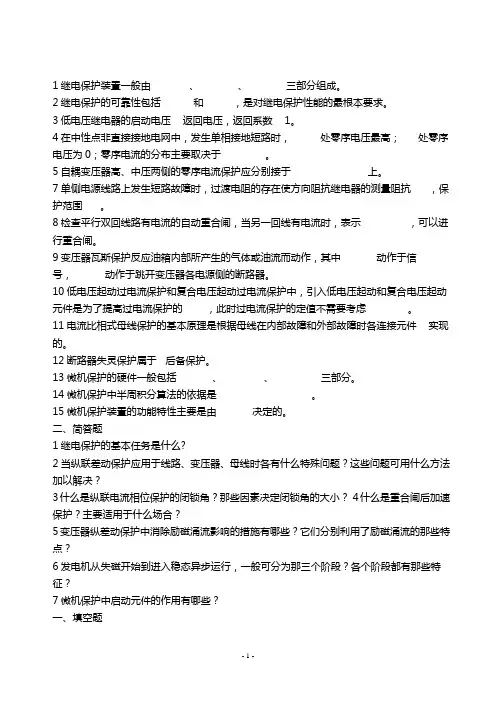

大学200 －200 学年第( )学期考试试卷课程代码 3042100 课程名称电力系统继电保护原理考试时间120 分钟 阅卷教师签字： 一、填空题（每空1分，共18分） 1、电力系统发生故障时，继电保护装置应将部分切除，电力系统出现不正常工作 时，继电保护装置一般应。 2、继电保护的可靠性是指保护在应动作时，不应动作时。 3、瞬时电流速断保护的动作电流按大于本线路末端的整定，其 灵敏性通常用 来表示。 4、距离保护是反应的距离，并根据距离的远近确定的—种保护。 5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，受过 渡电阻的影响最大， 受过渡电阻的影响最小。 6、线路纵差动保护是通过比较被保护线路首末端电流的和的原理实现 的，因此它不反应。 7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的分量，其 中以为主。 8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动， 即， 和。 二、单项选择题（每题1分，共12分）
1、电力系统最危险的故障是（ ）。 （A ）单相接地 （B ）两相短路 （C ）三相短路 2、继电保护的灵敏系数要求（ ）。 （A ） （B ） （C ） 3、定时限过电流保护需要考虑返回系数，是为了（ ）。 （A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择性 4、三段式电流保护中，保护范围最小的是（ ） （A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限过电流保护 5、三种圆特性的阻抗继电器中， （ ）既能测量故障点的远近，又能判别故障方向 （A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器 6、有一整定阻抗为的方向圆阻抗继电器，当测量阻抗 时， 该继电器处于 （ ）状态。 （A ）动作 （B ）不动作 （C ）临界动作 7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取（ ）。 （A ）大于1，并取可能的最小值 （B ）大于1，并取可能的最大值 （C ）小于1，并取可能的最小值 8、从减小系统振荡的影响出发，距离保护的测量元件应采用（ ）。 （A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器 9、被保护线路区内短路并伴随通道破坏时，对于相差高频保护（ ） （A ）能正确动作 （B ）可能拒动 （C ）可能误动 10、如图1所示的系统中，线路全部配置高频闭锁式方向纵联保护，k 点短路，若A -B 线路通道故障，则保护1、2将（ ）。 （A ）均跳闸 （B ）均闭锁 （C ）保护1跳闸，保护2 闭锁 图1 11、变压器的电流速断保护与( )保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。 （A ）过电流 （B ）过负荷 （C ）瓦斯 12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧（ ）选择。 sen K 1 sen K <1 sen K =1 sen K >860set Z =∠?Ω 430m Z =∠?Ω A B C D
浅谈电力系统继电保护技术 【摘要】电力系统继电保护是确保电力系统运行安全性，提升电力企业社会经济效益的有效措施。本文结合工作经验，就电力系统继电保护相关问题进行简要论述。 【关键词】电力系统；继电保护；原理；配置与应用；常见故障；措施 现今，伴随着我们国家社会经济的快速进步与电力系统的迅猛发展，电网规模逐渐增大，网络结构也是越来越复杂，系统短路电流容量变化的速度也是越来越大。在这个大背景之下，电力系统继电保护也就面临着更大的压力，怎样有效利用继电保护相关技术来保障电力系统的正常运转，提升电力系统运转的质量与效率具有十分重要的现实意义。本文结合工作经验，就电力系统继电保护相关问题进行简要论述。 1.电力系统继电保护概述 1.1电力系统继电保护基本原理 电力系统出现运转不正常之时，会导致电流电压间相位角的改变、电压减小、电流上升等方面的变化，所以此时系统中各个参数和系统安全运行时各个参数之间的区别就能构成不同类型、不同工作原理的继电保护。通常继电保护由测量回路、逻辑回路、执行回路构成，其工作原理由下图一所示。 测量回路从电力系统中读取相关信号，并将此信号与规定的整定值比较，最后将结果输送到逻辑回路之中；逻辑回路依据上一环节输出量的组合、出现的顺序、大小性质等方面决定是不是需要动作；假设逻辑回路判定需要动作之时，则会将需动作这个信号发送到执行回路；执行回路延时又或者是马上输出跳闸信号或者是警报信号。 1.2电力系统安装继电保护的意义 当电力系统被保护设施设备运转出现问题的时候，继电保护设备可以有选择、快速、自动地从电力系统中把故障设施设备切断，进而确保电力系统运转正常的部分快速恢复工作，避免故障设施设备的损害程度继续加大，将停电范围尽可能减小；当被保护设施设备发生故障，出现异常工作状态之时，继电保护装置应当可以反应及时，并且依据工作维护相关信息，输出信号、降低跳闸又或者是负荷动作指令的发生概率。这个时候一般对保护快速动作不作要求，而是依据对系统相关元件与整个电力系统危害程度规定某种程度的延时，防止不必须的动作。与此同时，继电保护装置也承担着监控整个电力系统的责任，它能通过测量系统电流电压情况将电力系统设施设备工作状态反映出来。 2.在电力系统中继电保护的配置与应用
1 绪论 1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？ 答：现代的电力系统离开完善的继电保护系统是不能运行的。当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。 1.2继电保护装置在电力系统中所起的作用是什么? 答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。 1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么? 答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。 1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？ 答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。单靠保护增大值不能切除保护范围内任意点的故障，因为当故障发生在本线路末端与下级线路的首端出口时，本线路首端的电气量差别不大。所以，为了保证本线路短路时能快速切除而下级线路短路时不动作，这种单靠整定值得保护只能保护线路的一部分。 1.5依据电力元件两端电气量在正常工作和短路状态下的差异，可以构成哪些原理的保护？ 答：利用电力元件两端电流的差别，可以构成电流差动保护；利用电力元件两端电流相位的差别可以构成电流相位差动保护；利两侧功率方向的差别，可以构成纵联方向比较式保护；利用两侧测量阻抗的大小和方向的差别，可以构成纵联距离保护。 1.6 如图1-1所示，线路上装设两组电流互感器，线路保护和母线保护应各接哪组互感器？ 答：线路保护应接TA1，母线保护应接TA2。因为母线保护和线路保护的保护区必须重叠，使得任意点的故障都处于保护区内。 母线 线路 TA1TA2 图1-1 电流互感器选用示意图 1.7 结合电力系统分析课程的知识，说明加快继电保护的动作时间，为什么可以提高电力系统的稳定性？ 答：由电力系统分析知识可知，故障发生时发电机输出的电磁功率减小二机械功率基本不变，从而使发电机产生加速的不平衡功率。继电保护的动作时间越快，发电机加速时间越短，功率角摆开幅度就越小，月有利于系统的稳定。 由分析暂态稳定性的等面积理论可知，继电保护的动作速度越快，故障持续的时间就越短，发电机的加速面积就约小，减速面积就越大，发电机失去稳定性的可能性就越小，即稳定性得到了提高。 1.8后备保护的作用是什么？阐述远后备保护和近后备保护的优缺点。 答：后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下，迅速启动来切除故障。 远后备保护的优点是：保护范围覆盖所有下级电力元件的主保护范围，它能解决远后备保护范围内所有故障元件由任何原因造成的不能切除问题。 远后备保护的缺点是：（1）当多个电源向该电力元件供电时，需要在所有的电源侧的上级元件处配置远后备保护；（2）动作将切除所有上级电源测的断路器，造成事故扩大；（3）在高压电网中难以满足灵敏度的要求。近后备保护的优点是：（1）与主保护安装在同一断路器处，在主保护拒动时近后备保护动作；（2）动作时只能切除主保护要跳开的断路器，不造成事故的扩大；（3）在高压电网中能满足灵敏度的要求。 近后备保护的缺点是：变电所直流系统故障时可能与主保护同时失去作用，无法起到“后备”的作用；断路器失灵时无法切除故障，不能起到保护作用。 - 1 -

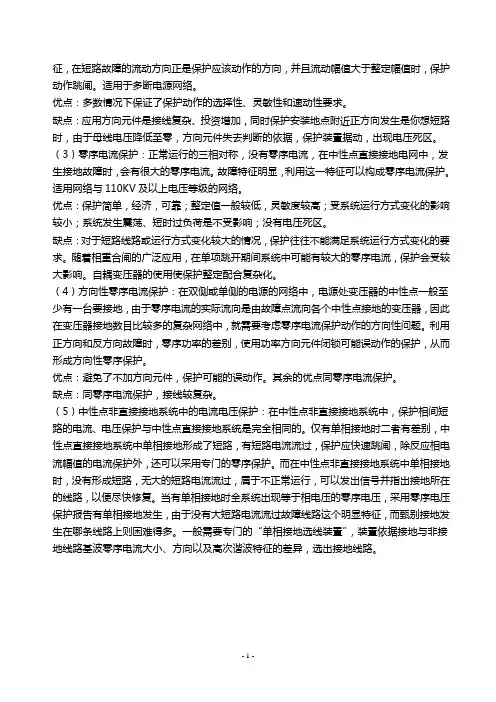

第一章 1、继电保护在电力系统中的任务是什么 答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行； （2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。 2、什么是故障、异常运行和事故短路故障有那些类型相间故障和接地故障在故障分量上有何区别对称故障与不对称故障在故障分量上有何区别 答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。相间故障无零序分量。对称故障只有正序分量。 3、什么是主保护、后备保护什么是近后备保护、远后备保护在什么情况下依靠近后备保护切除故障在什么情况下依靠远后备保护切除故障 《 答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。在远处实现对相邻元件的后备保护，称为远后备保护。 4、简述继电保护的基本原理和构成方式。 答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。构成方式：1、测量部分2、逻辑部分3、执行部分 5、什么是电力系统继电保护装置 答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。 6、电力系统对继电保护的基本要求是什么 答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。3、灵敏性：继电保护的灵敏性，是指对于其保护范围内发生故障或不正常运行状态的反应能力。4、可靠性：保护装置的可靠性是指在该保护装置规定的保护范围内发生了他应该动作的故障时，他不应该拒绝动作，而在任何其他该保护不该动作的情况下，则不应该误动作。 ~ 第二章 1、何谓三段式电流保护其各段是如何保证动作选择性的试述各段的工作原理、整定原则和整定计算方法、灵敏性校验方法和要求以及原理接线图的特点。画出三段式电流保护各段的保护范围和时限配合特性图。
浅谈电力系统继电保护的运行管理 随着我国社会经济的高速发展，各大城市化进程加快与工农业的进度，对电能的需求量将会越来越大。在这样的形势下，对电网的安全运行有了更高的要求，其中电力系统继电保护是非常关键的一个环节，电力系统继电保护运行管理工作的有效性将会直接影响到电力系统的安全稳定运行。因此，在电力系统安全运行管理过程中，要注重电力系统继电保护管理的重要性，只有保障运行管理的合理性、有效性与准确性，才能最大限度确保电力系统继电保护在实际运作中不会出现差错，进而确保电力系统的安全稳定运行。文章针对电力系统继电保护运行管理中存在的一些问题进行分析，并尝试提出一系列改善措施，从而提升管理质量，确保电力系统安全运行。 标签：电力系统；继电保护；运行管理 电力系统继电保护的主要功能是在电力系统发生突发故障的情况下，能对设备故障进行及时的消除与修复，进而确保电力系统运行的安全稳定性。因此，电力系统继电保护运行管理的重要性必须得到正视，从而为电力系统设备的安全运行打下坚实的基础。 1 电力系统中继电保护管理的重要性与主要任务 1.1 电力系统继电保护管理的重要性 整个电力系统工作中继电保护是不可替代的一个组成部分，所涉及到责任、工作量、技术性都非常大。电力系统继电保护工作人员需要面对的是：保护装置、电网结构、设备配置、运行实际情况以及故障出现情况等相关的很多信息，需要通过电脑系统对其进行准确的统计、分析，进而进行处理工作，这类工作十分重要，并且十分繁重。為了对现场运维人员的工作量进行有效的降低，并且要更好地确保其劳动生成质量与效率，对电力系统继电保护信息管理系统的开发是当前电网改革发展的一个主要项目。 1.2 电力系统继电保护管理的主要任务 电力系统继电保护的主要任务是：针对继电保护所涉及到的表格、文件、数据以及图像等进行分析、查询、修复、浏览以及删除。由此可见，管理对象的结构是很复杂的，而且其中层次很多，无论什么样的一次设备、二次设备参数、统计分析及运行状态、档案管理等等事务管理。在分工过程中，每一层保护专业都非常详细，也是造成数据库与表格种类很多的主要因素，充分利用管理系统的优势与功能，才能最大限度地提升电力系统继电保护的工作效率与数据使用的准确性。 2 电力系统中继电保护管理存在的问题
华南理工网络-《电力系统继电保护》课堂作业答案
————————————————————————————————作者：————————————————————————————————日期：
《系统工程导论》 作业题 一．判断题（正确的写“对”，错误的写“错”） 1．一般系统理论重申亚里士多德的一个观点：系统的功能可以等于系统全部要素功能的总和。 【错】 2．典型故障曲线（浴盆曲线）告诉我们：系统的故障在早期故障期和偶然故障期，其故障率都很小，到损耗故障期，故障率会逐渐升高。 【对】 3．“什么也不干”，维持现状，也是一种方案，称为零方案。 【对】 4．香农把信息定义为两次不确定性之和，即： 信息(量) = 通信前的不确定性＋通信后尚存的不确定性。 【错】 5．系统模型，是对于系统的描述、模仿或抽象。它反映系统的物理本质与主要特征。 【对】 6．系统分析一般有七个步骤，根据具体情况，有些步骤可以并行进行，但不能改变顺序。 【错】 二．单项选择题（请将你选择的字母填写在括号内） 1．80年代末，钱学森提出处理开放的复杂巨系统的方法论 是从定性到定量综合集成方法，结合系统学理论和人工智能技术的发 展，又于己于1992年提出了建设从定性到定量综合集成研讨厅体系，进一步发
展了开放的复杂巨系统的系统方法。 2．系统的所谓相关性，包含两重意思：一是系统内部各元素之间存在 着这样那样的联系；二是系统与其环境之间也存在着这样那样的联系。 “联系”又称“关系”，常常是错综复杂的。 3．指标评分法主要有：（1）排队打分法；（2）_专家打分法_；（3）两两 比较法；（4）_体操计分法_：（5）_连环比率法_；（6）_逻辑判断评分法__。 4．对模型进行修正与简化的方法通常有：（1）去除一些变量；（2）合并 一些变量；（3）改变变量的性质；（4）改变变量之间的函数关系；（5）改 变约束。 5．任何一个系统都存在于一定的环境之中，在系统与环境之间 具有物质、能量和信息的交换。 6．系统分析的原则有那些？（1）内部因素与外部因素相结合； （2）微观效果与宏观效果相结合；（3）当前效果与长远效果相结合； （4）定量分析与定性分析相结合。 7．管理对于信息的要求是：（1）准确、（2）及时、（3）适用、（4）经济。 三简答题 1．按钱学森提出的系统新的分类方法，系统如何分类？对每一类系统举一例。 答：1）按照系统规模分为小系统、大系统、巨系统； 2）按照系统结构的复杂程度分为简单系统和复杂系统。 举例：小系统：一个家庭 大系统：一个地级市 巨系统：一个国家。 简单：一个局域网 复杂：因特网。 2．简述系统与环境的关系 答：新系统产生于环境；新系统的约束条件决定于环境；决策的依据来自于环境，试制所需资源来自于环境；最后，系统的品质也只能放在环境中进行评价。
第一章、绪论 1、电力系统运行状态概念及对应三种状态： 正常（电力系统以足够的电功率满足符合对电能的需求等）不正常（正常工作遭到破坏但还未形成故障，可继续运行一段时间的情况）故障(电力系统的所有一次设备在运行过程中由于外力、绝缘老化、误操作、设计制造缺陷等原因会发生如短路，断线等故障) 2、电力系统运行控制目的： 通过自动和人工的控制，使电力系统尽快摆脱不正常运行状态和故障状态，能够长时间的在正常状态下运行。 3、电力系统继电保护： 泛指继电保护技术和由各种继电保护装置组成的继电保护系统。 4、事故： 指系统或其中一部分的正常工作遭到破坏，并造成对用户停电或少送电或电能质量变坏到不能允许的地步，甚至造成人身伤亡和电气设备损坏的事件。 5、故障： 电力系统的所有一次设备在运行过程中由于外力、绝缘老化、误操作、设计制造缺陷等原因会发生如短路，断线等。 6、继电保护装置： 指能反应电力系统中电气设备发生故障或不正常运行状态，并动作与断路器跳闸或发出信号的一种自动装置。 7、保护基本任务： 自动、迅速、有选择性的将故障元件从电力系统中切除，使元件免于继续遭到损坏，保障其它非故障部分迅速恢复正常运行；反应电气设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。 8、保护装置构成及作用： 测量比较元件（用于测量通过被保护电力元件的物理参量，并与其给定的值进行比较根据比较结果，给出“是”“非”“0”“1”性质的一组逻辑信号，从而判断保护装置是否应启动）、逻辑判断元件（根据测量比较元件输出逻辑信号的性质、先后顺序、持续时间等，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否该使断路器跳闸、发出信号或不动作，并将对应的指令传给执行输出部分）、执行输出元件（根据逻辑判断部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作） 9、对电力系统继电保护基本要求： 可靠性（包括安全性和信赖性；最根本要求；不拒动，不误动）；选择性；速动性；灵敏性 10、保护区件重叠： 为了保证任意处的故障都置于保护区内。区域越小越好，因为在重叠区内发生短路时，会造成两个保护区内所有的断路器跳闸，扩大停电范围。 11、故障切除时间等于保护装置（0.06-0.12s，最快0.01-0.04s）和断路器动作时间（0.06-0.15，最快0.02-0.6）之和。 12、①110kv及以下电网，主要实现“远后备”-一般下级电力元件的后备保护安装在上级（近电源侧）元件的断路器处；②220kv及以上电网，主要实现“近后备”-，“加强主保护，简化后备保护” 13、电力系统二次设备： 对一次设备的运行状态进行监视、测量、控制和保护的设备。

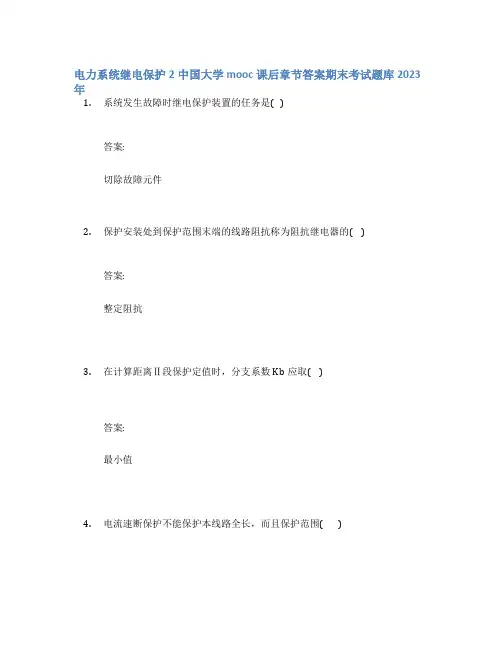

电力系统继电保护试题以及答案 电力系统继电保护试题以及答案 一、单项选择题（本大题共15小题，每小题1分，共15分） 一、单项选择题（本大题共15小题，每小题1分，共15分） 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分 1．过电流继电器的返回系数（B） A．等于0 B．小于1 C．等于1 D．大于1 2．限时电流速断保护的灵敏系数要求（B） A．大于2 B．大于1.3~1.5 C．大于1.2 D．大于0.85 3．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（A） A．有机会只切除一条线路B．有机会只切除一条线路 C．100%切除两条故障线路D．不动作即两条故障线路都不切除 4．在双侧电源系统中,采用方向元件是为了提高保护的（D） A．方向性B．可靠性 C．灵敏性D．选择性 5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（D） A．90°接线B．3 0、3 0 C.-3 、-3 D．-3 0、3 0 6．正方向出口相间短路,存在动作“死区”的阻抗继电器是（B） A．全阻抗继电器B．方向阻抗继电器 C．偏移特性阻抗继电器D．上抛圆阻抗继电器 7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（D） A．0°接线B．90°接线 C．3 0、3 0 D．A、A+ 3 0零序补偿电流的接线方式 8．由于过渡电阻的存在，一般情况下使阻抗继电器的（A） A．测量阻抗增大，保护范围减小B．测量阻抗增大，保护范围增大 C．测量阻抗减小，保护范围减小D．测量阻抗减小，保护范围增大 9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（A） A．选择性B．可靠性 C．灵敏性D．速动性 10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（C）
龙源期刊网 https://www.doczj.com/doc/5e1557903.html, 浅谈电力系统继电保护技术的意义和发展趋势 作者：李建红 来源：《华中电力》2013年第11期 摘要：电力系统继电保护技术的发展状况，直接关系到整个电力系统的运行效率。为充分保障我国电力系统的安全性，加强对电力系统继电保护研究就显得尤其的重要。当前，人类社会已经步入了计算机信息时代，继电保护技术也在逐渐地朝着计算机化、网络化、智能化等方向不断发展与完善。本文主要研究了我国电力继电保护技术的发展，历程及其现状，并且概括了相关技术之后，提出了电力系统继电保护术的发展趋势。 关键词：电力系统；继电保护；技术；现状；发展趋势 前言：作为保证电力系统安全运行、提高经济效益的有效技术，电力系统继电保护经过了长时间的发展，目前，计算机技术已经被运用到了电力系统计算保护当中，使电力系统继电保护技术无论从智能化、网络化，都有了一定的提升。笔者从事相关工作，对此有着较为深刻的认识，就电力系统继电保护技术的意义和未来发展方向，谈谈自身一些看法。 一、电力系统继电保护的意义 随着我国社会经济的发展，社会用电量越来越大，因此，可能发生电力系统故障的概率也随之增大，在如此严峻的形式下，加强对继电保护的意义就非常的重大。 电力系统继电保护装置是在电力系统发生故障和不正常运行情况时，用于快速切除故障，消除不正常状况的重要自动化技术和设备。电力系统发生故障或危及其安全运行的事件时，他们能及时发出告警信号，或直接发出跳闸命令以终止事件。 （一）有利于保障电力系统的正常运行 当电力系统发生故障时，继电保护装置会在最短的时间内切除故障设备，尽可能地缩小了停电范围，防止电力故障扩大。此外，继电保护装置会以最快的速度，通过监控警报系统发出电力系统故障信息，使电力系统管理人员能够及时地发现系统故障，并迅速地采取措施来加以解决。电力继电保护装置，不仅可以将电力故障带来的损失降低到最小，起到保障电力系统正常运行的作用，而且可以辅助电力系统管理人员对故障设备进行有效、快速的维护。 （二）有利于促进社会主义市场经济的进一步发展 继电保护技术在保障电力系统正常运行的同时，在维护社会生活秩序、促进社会主义市场经济的进一步发展等方面，也占据着举足轻重的地位。一方面，继电保护技术能及时地发现并

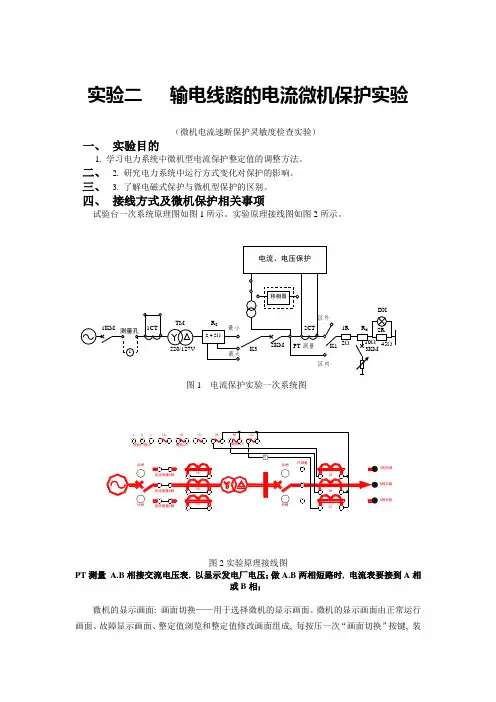

1.2 继电保护在电力系统中所起的作用是什么？ 1.5 依据电力元件两端电气量在正常工作和短路状况下的差异，可以构成哪些原理的保护？ 1.6 如图1.8所示，线路上装设两组电流互感器，线路保护和母线保护应各接哪组互感器？ 2.3 解释“动作电流”、“返回电流”和“返回系数”，过电流继电器的返回系数过低或过高各有何缺点？ 2.4 在电流保护的整定计算中，为什么要引入可靠系数，其值考虑哪些因素后确定？ 2.5 说明电流速断、限时电流速断联合工作时，依靠什么环节保证保护动作的选择性？依靠什么环节保证保护动作的灵敏性和速动性？ 2.6 为什么定时限过电流保护的灵敏度、动作时间需要同时逐级配合，而电流速断的灵敏度不需要逐级配合？ 2.7 如图2.56所示网络，保护1、2、3为电流保护，系统参数为：
试求： 1) 发电机元件最多三台运行，最少一天运行，线路最多三条运行， 最少一条运行，请确定保护3在系统最大、最小运行方式下的等值阻抗。 2) 整定保护1、2、3的电流速断定值，并计算各自的最小保护范 围。 3) 整定保护2、3的限时电流速断定值，并校验使其满足灵敏度 要求 4)
