倒挂井施工专项方案
一、工程概况
徐家村路污水管道工程西起蓬溪路，东至沿沪大道，沿线穿过天文路、蓬钱路、金栗路，本路段污水管道工程地形、标高均采取昆山开发区规划建设局提供的徐家村路地形图，里程桩号按徐家村路与蓬溪南路现状中心线交点取0+000设置，采用黄海高程系。管道总长：1836.82米,其中DN600PE100管976.5m，DN400PE100管185m，DN600钢筋砼管551.32m，DN400HDPE管124m，窨井66座（其中Φ3000倒挂井：3座，Φ3500倒挂井：2座）。蓬莱东路污水管道工程西起蓬溪路，东至金栗路，沿线穿过天文路、蓬钱路，本路段根据昆山市开发区规建局提供的地形图设计，昆山独立坐标系，里程桩号按蓬莱东路与蓬溪南路现状中心线交点取0+000设置，采用黄海高程系。管道总长：1224.1米,其中DN300PE100管193.2m，DN400PE100管139.1m，
DN500PE100管838.6m，DN300HDPE管53.2m，窨井44座（其中Φ3000倒挂井5座）。
二、地质情况
W4、W7、W9、W17、W21倒挂井井位处0-2米属于填土，上部为建筑垃圾，含集料、水泥、沥青等，下部为素填土，以粘性土为
主。2-4米属于粉质粘土层，含氧化铁斑点及铁锰质结核，4-10米为淤泥质粉质粘土，主要含云母、有机质等，局部夹薄层粉砂。
三、施工准备
1、挖土机械材料配备。
2、挖土施工前对具体施工班组和挖土机械操作人员进行详细的
技术安全交底并做好技术安全交底记录。
四、施工工序
测量、放线、定位——外围1米采用压密注浆——第一层土方开挖——第一层钢筋混凝土浇筑———第二层土方开挖、支撑——第二层砖砌筑——第三层土方开挖、支撑——第三层砖砌筑——……——最后一层土方开挖、支撑——最后一层砖砌筑——水泵抽水排水——基底压密注浆1.5米——10cm碎石垫层——浇筑C25钢筋混凝土基础
五、施工方法
1．本工程施工前结合地勘报告和现场实际情况，决定是否采取井点降水措施，如若采用井点降水，降水至井底0.5~1m，开挖采用液压挖机与人工合作开挖。
采用倒挂井施工，内径为3米和3.5米，深约2.8米，用砖为九五多孔砖，砖墙厚度为24cm，当开挖深度超过2米时采用墙厚为37cm，砖墙与土体之间提前采取压密注浆，砖砌围护井制作完毕后，立即进行井底修整，铺筑10cm碎石垫层，然后浇筑30cm厚
C25钢筋混凝土底板。
土方提升选用5t汽车吊即可，若在井口上设置电动葫芦可降低成本，二者均可选用。
2．倒挂井施工依设计每两个圆的交错位置对称的四个方向砌筑1m长的支墩，其它位置设置直径（小头）大于20cm的杨木杆作为临时顶撑木，每米须设2根，以保证井壁稳定。在一层开挖及砌筑完成后，进行下层开挖及砌筑，如此反复直至井底。
3．井孔周边第一节护壁须高出地面0.2~0.3m。挖出的土方须及时运走，如需堆土一般应距基坑上部边缘不小于2m，弃土堆高不超过1.5m，而且不超过设计荷载值，软土地区不宜在坑边堆置弃土。当重型机械在坑边作业时，应专门设置平台或深基础等。同时，应限制或隔离坑顶周围振动荷载的作用。
4．倒挂井施工至井底立即铺筑10cm碎石垫层。垫层施工结束再进行30cmC25钢筋混凝土基础浇筑，并预留?600的集水坑，便于排水。混凝土采用商品砼，保证砼质量。现场浇注时应搭设下料台下入坑底，以免混凝土离析。基底标高应满足设计图纸深度要求。
5．从井底向上紧靠砖墙井壁根据设计图纸要求，预留污水管道的管位孔洞。
六、深井降水措施
1、井点系统的埋设
埋设井点的程序：先按排放深井泵，再铺设地面排水管，用弯联管将地面排水管与泵管接通，然后安装抽水设备。
（1）深井管的埋设采用水冲洗螺旋式转杆，一般压力为
0.6~1.2mpa将土冲松搅碎。冲孔钻头宜比滤管底深0.5米左右，以防冲管拔出时，部分土颗粒沉于孔底而触及滤管底部。
（2）井孔冲成后，迅速安装UPVC抽水滤管，外侧填灌滤砂层，以防孔壁塌土，井点填砂后，须用粘土封口，以防漏气。每根井管沉设后，要检验其渗水性能，在填粗砂滤料时应有泥浆冒出，管口注水后，管内水位下沉。用弯联管将排管与泵管接通然后安装抽水设备。
2、抽水
（1）深井降水系统安装完毕后，先进行试抽试灌，以检查有无漏气现象。发现“死井”、漏气和漏水现象即进行补救措施，确保
正常运转使用。深井开始出水是先大后小，先混后清。正常的排水是细水长流，出水澄清。
（2）用真空度作为判断深井系统良好与否的尺度，应经常观测，漏气，应及时修复。井点管淤塞，可通过听管内水流声，手扶管壁感觉振动来判断。如井点管於塞严重影响降水效果，应用高压水冲洗井点管或拔出重新埋设。
（3）水位下降情况通过观测水位孔来掌握。根据基坑涌水量，井点管的涌水量，基坑降低水位要基本上能达到要求，才能保证挖土顺利进行。
3、井点系统的拆除
待检查井底板混凝土强度达到设计强度时，可拆除井点。所留孔洞用砂或土填塞。
七、安全防范措施
1．一般规定
（1）成立安全领导小组，设置严密的安全保证体系，制订各部门各岗位安全生产责任制，配备1~2名专职安全员和若干名兼职安全员。选派10~35岁男青年从事井下作业，并进行健康检查，凡精神病、高血压、心脏病、癫痫及聋哑等疾病者不得从事井下施工作业。作业人员按规定配备劳动保护用品，井内严禁烟火。
（2）井孔开挖须交错进行，每成型一段立即验收并即时砌筑，井孔内须设置安全爬梯，以备应急作用。
（3）施工作业区须配备发电机，提供应急电源。机电设备须设专人管理，操作人员须持有效上网证。编制专项施工现场临时用电组织设计，并严格实施。
（4）井顶吊升用的汽车吊或电动葫芦及起重平台须设专人管理和操作。检查监测其安全性能，发现隐患及时排除。
（5）挖孔、起吊、护壁、余渣运输等所用设备、设施、安全装置、劳保用品等必须经常检查，按规定进行管理、保养、维修、更换，确保使用安全。
2．防止坠落、物体打击
（1）井孔顶周边须设置牢固连续性安全防护围栏，高度不低于120cm，中间50~60cm设横杆，底部设20~30cm挡脚板。周围设置醒目的安全及警示标志，夜间施工须设红色警示灯，暂停施工时须用安全可靠的盖板封盖。
（2）井口周边的监护、施工及井下作业人员，须戴安全帽、安全带等必备的防护用品。
（3）起吊架上须标明最大限载量，不得超载运行；电动葫芦须有制动器，防止突然停电时吊桶滑落伤人；吊桶出入井孔须关紧锁扣，防止倾倒伤人。井孔内上下传递料具等须用绳索或吊篮，严禁抛掷。
3．防止触电
（1）施工现场临时用电采用TN—S，三相五线制，“三级配电，二级保护”的供电系统。各类电器安装后须经验收合格方可准用，严禁一闸多机。
（2）潜水泵放置井底须设防护笼，电缆电线分段固定，不得受磨、受压、防止破损漏电。水泵抽水时井内作业人员必须撤离，抽水完成后，先切断电源再恢复井下作业。应经常检查电机和电源线的绝缘电阻，用500V摇表检测，其值不应小于0.5MΩ，否则应进行拆检烘干。
4．防止坍塌、流砂
（1）井孔开挖须交错进行，防止相互干扰造成塌方；挖一段砌筑一段砖墙护壁。
（2）在地下水位高，而中间夹有一定厚度粉砂层的土层中挖孔时，严防流砂涌入井内，可采用井外打降水井的方案，使地下水位降至粉砂层0.5米以下，方可进行人工挖掘。
（3）在粉砂层厚度小于0.5m情况下，也可以用快速浇筑混凝土护壁的方法进行隔挡，其高不得低于流砂层厚度。
5．特殊防护措施
（1）凡发现井孔内爆炸气体含量超过允许值时，应立即停止作业，控制和杜绝附近火源，消除一切静电或金属物资碰撞火花，迅速转移井下人员至地面，对井孔排气和换气充氧，经重新检测合格后，方可恢复井下作业。
（2）设计降水方案时，须经认真计算和分析，充分考虑施工降水对临近建（构）筑物造成不利影响的程度，采取相应的防护措施，确保邻近建（构）筑物的安全。
6．应急措施
（1）在基坑开挖期间，设专人检查基坑稳定和墙壁稳定，发现问题及时能报有关施工负责人员，便于及时处理。
（2）如施工过程中发现水量过大，及时增设井点处理。
八、现场文明施工和环境保护措施
为加强施工现场工作，维护工地正常的施工秩序，保证工程建设的顺利进行，以全面完成工程建设和各项任务，保障治安保卫、消防、环境卫生、职工生活、安全用电、保护成品、工种配合等各种环节责任目标的实现，结合工程建设的实际工作要求。以社区活动的形式，对施工现场进行综合管理。
1、组织落实
项目部内成立综合治理领导小组，把现场参加综合管理的负责人和具体实施人员网络及全体员工的花名册报综合治理领导小组，如员工增减应及时调整，员工进入工地应佩戴胸卡，头戴安全帽。
综合治理领导小组进行昼夜值班，负责人员，物料和成品保护，监督治安保卫，消防，环境卫生。职工生活管理，安全用电等工作的到位。现场施工人员要自觉接受工作小组的管理。
2、综合要求
严格执行操作规程，严禁野蛮施工。便民、利民、不扰民。
路口设标志牌及安民告示，搞好与周围单位和居民的关系。
材料码放整齐，无扬尘，无渗漏，并经常洒水清扫。运弃土方、材料的车辆在覆盖严密，防止遗洒。
施工区和生活区整洁干净，全面落实各项防尘措施。
设专人负责工地扬尘的管理工作，采用洒水、遮盖物或喷洒覆盖剂等有效措施压尘、降尘，保证施工现场不扬尘。
施工现场周边设置围挡，道路地面要硬化，灰堆，料堆及临时存土采取相应得防尘措施；采用封闭式施工方式，围挡一段，施工一段，不宜敞开式作业。
出场车辆禁止车轮带泥车辆上路行驶。车上采取遮挡等有效措施防止扬尘、遗洒、造成环境污染。
3、施工现场标化和文明卫生措施
3.1、综合管理
（1）施工工地必须有七牌一图，即：工程概况，工程项目管理人员名单，创施工现场标准化管理，工程环牌，防火需知，施工现场平面布置图、标牌的制作，挂置必须符合标准，工地应设置专职卫生负责人，明确职责。
（2）实现施工工地门前“三包”，门前墙外清洁无垃圾，围栏外无建筑材料、垃圾，门前场地无污水。
（3）施工现场设置冲洗站，车辆进出必须冲洗干净，严禁运输车辆跑、冒、滴、漏行为。必须保持施工区道路的清洁卫生。
（4）施工现场的污水应有组织排放，经沉淀后排入河渠或城市管网，厕所的污水应经化粪池处理后经沉淀池沉淀后方可排入河渠。
（5）作业环境强调落手清，建筑垃圾及时堆及外运，物料堆放要整齐，不乱倒生活垃圾。
（6）按项目部指令做好场容场貌管理工作，建筑材料按区域整齐堆放，施工区域内做到“工完料尽场地清”。
（7）施工现场设临时卫生间，定专人消毒清扫，定期进行化粪池清运工作。
（8）现场设垃圾房，定措施、讲制度，做到垃圾进房，时常保持现场整洁干净。
（9）保持工地卫生文明，努力做好宿舍消毒卫生工作。
2、对物资管理措施
（1）以材料员为首，成立项目组内部采供部，建立材料出库、入库制度，严格出入库手续，按计划采购、供应，减少浪费。
（2）进场物资的流转程序：各种进场物资必须10天前向项目经理部提出申请，具体写明进场物资的名称、数量、规格及所占场地面积，待项目经理部批复后再执行。
（3）物资进场后，须24小时内及时搬运指定地点堆放。并落实专人对进场物资予以保管，并注意对产品进行保护，防止失窃与损坏，尤其对贵重物资及易燃物品重点进行保管。
（4）所有材料采购进场之前，应按有关规范的规定进行采样试验，试验合格后方可进场，严禁不合格材料使用在本工程上。
（5）所有现场材料、半成品，均应按施工总平面布置图浇好水泥场地，分门别类地堆放，并按先进先用的原则进行。
（6）贵重物品放入仓库内，并设专人管理，按计划供应。
（7）经常检查材料的质量和使用情况，凡发现不符合质量要求的材料，立即采取相应的措施，确保不合格材料不致流入本工程。
（8）为保证工程质量，模板拆除后应进行修理，平整度不合要求的不得转入下道工序使用。
（9）做好废弃物的处置工作，每日做好“落手清”工作，做到“工完料尽场地清”。废弃物与垃圾的处理按项目经理部分的要求集中统一处理。
3、施工现场治安保卫措施
（1）工地应建立治安保卫组织，各专业队伍要签订治安责任书，同时建立施工现场治安保卫工作台帐。
（2）工地应有仓库，对贵重材料，小型生产工具等要实行专人管理，责任到人。
（3）做好工地物品的防盗工作，现场必须备专职人员，建造围墙或围护设施，现场材料、设备进出必须履行收发领用手续。
（4）严格控制非施工人员进出。
（5）在施工现场严禁斗殴、无理取闹、扰乱正常的生产、工作和生活秩序，违者严肃处理，并负责赔偿对方的一切经济损失，情节严重的将报公安机关处理。
（6）凡在工地做工人员须自觉遵纪守法，严禁在工地聚众赌博，偷盗工地的公私财物，如有发现，即送公安机关处理。
（7）外来施工人员使用前明确治安责任人，签订治安管理责任书，收缴治安押金，并对所有民工统一登记造册，报单位保卫部门及报所在地公安机关备案，同时办理相应的手续。
4、施工现场消防防火措施
本工程要求有针对性的做好消防安全工作，具体措施如下：（1）为了加强施工现场的防火工作，严格执行规定，消除不安全隐患，预防火灾事故的发生，进入施工现场的单位要建立健全防火安全组织，责任到人，确定专（兼）职现场防火员。
（2）在各专业施工的防火操作区内应根据工作性、工作范围配备相应的灭火器材，办公区也应配齐灭火器材。
（3）施工现场危险区应有醒目的禁烟、禁火标志。
（4）杜绝现场运用非生产必需的明火。
（5）施工现场如因生产需要动用明火，须实行工程责任人审批制度办理动用明火许可证。在用火操作中引起火花的应有控制措施，在用项火操作结束离开现场前，要对作业进行一次安全检查，熄灭、清除火源熔渣，消除隐患。
（6）严格用电制度，施工单位应配专职电工、合格的配电箱，如需用电应事先与电工联系。严禁擅自乱接乱拉电源，严禁使用电炉。
3.3环境保护管理措施
施工现场采取积极宣传，组织学习等多种形式进行环保宣传活动，坚持定期环境保护检查工作。开挖基坑发现古墓文物，要保护现场并立即通知文物单位进行处置。
1、防大气污染措施
施工道路用水车洒水，使现场不起尘土；
水泥进库存放，使用搅拌机棚处散落水泥及时清扫；
烧水做饭采用燃油或燃气设备，以防止大气污染。
2、防水污染措施
工地设油库，库内地面用水泥砂浆抹隔油层，防止漏油渗入地下；搅拌机下设冲洗沉淀池，灰浆水经沉淀池后再排放。
3、防噪声污染措施
施工中尽量减少夜间使用强噪声机械（如空压机、电动夯、振动碾）；
施工中，尤其是夜间施工，应减少人为噪声。
在施工程的环境保护工作由项目负责人负责落实。对环保部门的检查应予积极配合，发现问题及时改正。
4、环境卫生管理措施
工地建立卫生管理制度，施工现场和生活区卫生管理落实到人，常打扫整理。定期检查，并有卫生检查记录。
施工现场整齐、清洁。车辆不带泥砂出现场。施工废弃料集中堆放。
生活区院内平整，办公室、休息室、会议室等清洁、整齐。生活垃圾倒入封闭式垃圾车内，生活区周围不得随意泼污水、倒废物。生活厕所要干净整洁。
九、雨季、已有设施管线的加固、保护施工措施
1.1、雨季施工综合措施
在施工部署上，要贯彻预防为主的方针。在设计安排上要做到“两个优先”，在施工中坚持“三守、两及时”的施工方法。
预先集中工力，分段突击，完成一段再开一段，切忌全线大面施工。计划安排要贯彻两个优先：对因雨易翻浆地段优先安排施工。对低洼处等不利地段优先施工。和气象站建立长期的联系，及时掌握天气的动态现象，准备足够的篷布，以备阵雨时能及时遮盖。
坚持“三完、两及时”的施工方法：每段施工坚持“三完”即：当天挖完、填完、压完。每段施工坚持“两及时”即遇雨及时检查，发现路槽积水尽快排除，雨后及时检查，发现翻浆彻底处理。
管道基槽开挖应随挖随安装，及时回填压实，弃土的堆放应离沟槽2米以上，以免下雨造成塌方。深度较深的沟槽底应设置排水沟并及时用抽水机抽出集水坑的积水，以免造成基底土受雨水浸泡。
现场中，小型机械必须加设防雨罩或防雨棚，定期检查维修。
混凝土浇灌前事先与气象台联系，下雨时不宜浇灌混凝土，如遇有大雨，应有覆盖措施，防止新旧混凝土被雨水冲刷，混凝土表面不得有积水。
2、已有设施管线加固、保护等的施工措施
经我公司数次察看现场，在道路路幅附近地表并无特殊需要加固、保护等设施等。也就是说，本工程需要防护的地下的管线等。经我公司向沿线居民、相关建设单位、施工单位了解情况后，特制定以下具体的加固及保护措施：
（1）地下煤气、自来水等的管线埋设情况，我公司将到上述单位取得施工范围内的竣工图纸，这样的话为我们的施工将带来极大的便利，在施工中就能避开上述管线。既能避免出现挖断、挖坏管线的问题，又能加快施工速度、保证工程质量，还可以避免挖断管线带来的经济赔偿和精力上的分散，这样就能全身心的投入到生产中。
（2）在施工中如遇到由地下管线时，将在第一时间内，通知现场业主代表及监理单位，协同解决问题。如遇到较为棘手的问题
时，将请设计院到现场一起制订详细的施工方案，来共同及时解决问题。
（3）较为普遍的措施有以下：如遇到地下管线，协同上述单位，改变管线走向或使管线加深等。加固方式有砼包裹、砂包裹，槽钢支撑、铁葫芦吊装固定等方式。
总之，一定要本着实事求是，发现问题，汇报问题，协同解决问题的态度，才能把管线保护、加固的措施做好、做到位。
十、结束语
采用倒挂井施工方案，可减少大量的土石方开挖量。降低工程成本。缩短建设周期，但安全控制较为复杂。根据我单位在对倒挂井施工经验证明，只要安全体系完善，制度健全，措施科学、操作规范、施工安全也是有保证。
砖砌倒挂井施工方案 一、情况说明 本工程为科技城路污水管道工程，起点井设计接入因吴中大道预留井W1-1，原设计拖拉管因工作井必须在吴中大道与旺山路交叉口上，业主考虑对交通影响较大，要求我方采用顶管工艺施工。在W1-1原有井接入管侧设一接受倒挂工作井一座，在W1-2-1位置设一倒挂顶进井一座。 二、工作井尺寸设计 1、顶管施工井：长L=L1+L4+L5+L6+200MM L1——工具管长度2500MM L2——单根管了长度25000MM L3——管道外露F型钢套环长度125MM L4——液压千斤顶长度，1600MM L6——后背厚度300MM 2、接受井：1200MM*900MM（能容一人接管） 三、工作井施工 1、根据定位施线沿井壁周围下部均匀对称挖土，每次挖土深度不得超过1M，周围砌好后挖中间部分土方，按顺序对称向下进行施工。根据圈梁上部标高控制上部的砌筑，上部井身强度达到70%后进行下节开挖，要求对称掏挖井壁下方土层，每次掏挖深度不大于1200MM、深度不大于1000MM。至设计管内底标高下方300MM为止。依据土质情况和开挖深度，2米以下设钢筋混凝土圈梁一道。开
挖上部基坑至地下水位以上不小于500MM，将开挖部分按施工要求的大小位置修正尺寸，然后砌筑上部工作井砖砌体；砌筑每一米设置一道2Φ6钢筋砖，以提高砖砌体的整体性，增加其抵抗侧压力的能力。 2、井壁采用M7.5水泥砂浆砌MU10九五砖迅速砌筑掏挖部分的井身，墙宽自地表向下-1~-5M范围内为240MM砖混支护，-5米以下为370MM砖混中插4Φ6钢拉筋。 3、第一次开挖后先砌筑上部工作井，然后分层向下倒挂工作井，倒挂到管顶位置时，先在下部分段砌筑砖砌体，然后分段浇注钢筋混凝土圈梁，圈梁钢筋要预埋，不得剪断，钢筋断头处搭接长度不得小于搭接长度；圈梁采用240MM*240MM的钢筋混凝土结构，主筋采用14MM，箍筋采用8@20MM，保护层为30MM，混凝土强度为C20。 4、底板厚度为200MM，混凝土为C25，同时设置1个500MM*400MM的集水坑。 5、后靠背：对于顶管要作井，倒挂井至既定标高后，根据管道走向设置混凝土后靠背，为了顶管工作空间及靠背面积，需将靠背处的井身墙体拆除，并向下（井底下方），向外（井身外）掏挖，掏挖尺寸为3.0M*2.5M，厚为1.0M，用C25混凝土浇筑。 6、出土及排水：采用人工取土，用一绞盘的一个箩筐从坑中吊土，或采用卷扬机配合三脚架垂直运输。排水采用集水坑排水，用潜水泵明排。
目录 一、编制依据 (2) 二、工程概况 (2) 三、水文地质 (3) 四、主要工程数量 (4) 五、总体工期安排 (4) 六、组织机构及人员机械配置 (5) 6.1组织机构 (5) 6.2主要人员配置 (5) 6.3主要机械设备配置 (6) 七、施工工艺 (6) 1、工作井、接受井施工方案 (6) 1.1钢筋砼倒挂井施工方案 (7) 1.2砖砌倒挂井 (13) 2顶管施工 (14) 2.1工艺概述 (14) 2.2设备安装 (14) 2.3顶进施工 (16) 八、质量保证措施 (23) 九、安全保证措施 (23) 十、环境保护措施 (24) 10.1防扬尘措施 (24) 10.2防止水污染措施 (25) 10.3防止施工噪声污染措施 (25) 10.4防止固体废弃物污染措施 (26)
一、编制依据 1、XX市裕溪路（西坝路~太湖山路）改造工程设计图纸 2、CJJ1-2008城镇道路工程施工与质量验收规范 3、CJJ2-2008城市桥梁工程施工与质量验收规范 3、《公路沥青路面施工技术规范》(JTG F40-2004) 4、《公路改性沥青路面施工技术规范》(JTJ036-98) 5、《公路工程集料试验规程》(JTJ058-2000) 6、《城镇道路和建筑物无障碍设计规范》（CJJ1-2008) 7、公路工程技术标准》（JTG B01-2003) 8、《给排水管道工程施工及验收规范》GB50268-2008 9、相关的国家及地方规范、规程。 10、我单位历年积累类似的工程施工经验、技术力量及设备条件 11、现场实地勘查情况 二、工程概况 本工程为XX市裕溪路（西坝路-太湖山路）道路改造工程，改造路段西起西坝路，向东依次跨越XX南路、向阳路、团结东路、健康东路、长江东路至太湖山路，全线总长6.873km，其中XX大桥、裕溪河大桥不在本此改造范围内，实际改造长度6.439km。XX市裕溪路为城市I级主干道，红线宽度50m,双向6车道。 道路工程包括：路基土石方、水稳、沥青路面。 岩土工程包括：涵洞、高压旋喷桩。
浅析“倒挂井”施工方法 【摘要】随着城市建设的发展，市政工程地下管线越来越多，在顶管施工时有工作井、接收井及检查井，这些井有的位于商铺门前，有的位于交叉路口，有的位于街巷民房旁边，而且井的上方和周围经常有一些电力电缆、电信光缆、军用光缆、燃气管道以及给水管道等地下管线。由于采取正常的大开挖或沉井施工非常困难，同时对周围环境影响较大且存在安全隐患，因此多采用倒挂井施工方法。 【关键词】倒挂井; 工艺原理; 施工特点; [Abstract]with the development of city construction,municipal engineeringmore and moreunderground pipelines,in thepipe jacking constructionworkwell,receiving wellandinspection wells,these wellslocated infront ofshops,some inthe intersection,some on thestreethousesnearby,butwellabove andis always aroundunderground pipelinesomepower cable,telecommunicationsfiber optic cable,optical cable,militaryandwater supply pipeline,gas pipeline.Due to thenormalexcavationoropen caisson constructionis very difficult,buta greater impact on the surrounding environmentandhidden safety problems,thereforetheupside down wellconstruction method. [keyword]upside down well;technology;construction characteristics; 倒挂井施工方法较多，可以采用砖砌倒挂，高压旋喷桩支护倒挂，灌注桩支护倒挂，钢板桩支护倒挂，而采用哪种施工方法，必须根据工程地质情况，地下管线情况以及成本控制各方面进行综合考虑。现结合我单位施工的南京市马家街、芦席营污水管道工程中倒挂井的应用进行总结。 一、工程概况 马家街、芦席营污水管道总长1499米，（其中D1000污水顶管约1042米，顶管工作井6座，顶管接收井3座，交叉井1座，DN1000开挖管84m，d400拉管182m）分马家街、芦席营两段。工作井、接收井平均埋深在6米左右，主要位于②-2粉砂层，且地下水位较高，土层自稳性能差，易坍塌，易产生流砂现场。工程主要位于马家街、芦席营两条街巷内部，道路狭窄，地下管线复杂，且井位距离民房较近，不具备大开挖及沉井施工条件。为了尽量减小对周围环境的影响决定采用倒挂井施工，外层为了保证倒挂井施工向下挖掘时井壁的稳定性与密水性，确保施工的质量与安全，采用高压旋喷桩在井壁四周先施工一圈帷幕墙隔渗，再进行钢筋混凝土倒挂井的开挖施工。 二、工艺原理
目录 一、工程概况 (2) 二、地质情况 (2) 三、施工准备 (3) 四、施工工序 (3) 五、施工方法 (4) 六、深井降水措施 (5) 1、井点系统的埋设 (5) 2、抽水 (5) 3、井点系统的拆除 (6) 七、安全防范措施 (6) 八、现场文明施工和环境保护措施 (9) 九、雨季、已有设施管线的加固、保护施工措施 (14) 十、结束语 (16)
倒挂井施工专项方案 一、工程概况 徐家村路污水管道工程西起蓬溪路，东至沿沪大道，沿线穿过天文路、蓬钱路、金栗路，本路段污水管道工程地形、标高均采取昆山开发区规划建设局提供的徐家村路地形图，里程桩号按徐家村路与蓬溪南路现状中心线交点取0+000设置，采用黄海高程系。管道总长：1836.82米,其中DN600PE100管976.5m，DN400PE100管185m，DN600钢筋砼管551.32m，DN400HDPE管124m，窨井66座（其中Φ3000倒挂井：3座，Φ3500倒挂井：2座）。蓬莱东路污水管道工程西起蓬溪路，东至金栗路，沿线穿过天文路、蓬钱路，本路段根据昆山市开发区规建局提供的地形图设计，昆山独立坐标系，里程桩号按蓬莱东路与蓬溪南路现状中心线交点取0+000设置，采用黄海高程系。管道总长：1224.1米,其中DN300PE100管193.2m，DN400PE100管139.1m，DN500PE100管838.6m，DN300HDPE管53.2m，窨井44座（其中Φ3000倒挂井5座）。 二、地质情况 W4、W7、W9、W17、W21倒挂井井位处0-2米属于填土，上部为建筑垃圾，含集料、水泥、沥青等，下部为素填土，以粘性土为
目录 §1 工程概况 (3) §2 设计依据 (4) §3 场区工程地质与水文地质条件 (4) §4 降水运行分析 (7) §5 降水运行计划 (10) §6 降水回灌措施 (14) 6.1 回灌井措施 (14) 6.2回灌系统 (14) 6.3回灌系统管理要求 (16) 6.4回灌井作用原理 (16) 6.5回灌井平面布置 (18) 6.6回灌井结构设计 (19) 6.7回灌井运行 (19)
§1 工程概况 某项目工程位于……的地块内，主要由1栋28层办公楼、1栋6层公寓酒店、若干2～3层沿街商业建筑组成。基坑平面布置如图1-1所示，本次降水设计的基坑为W-1、W-2、W-3三个基坑，W-1基坑开挖深度为23.3m，局部深坑为24.75～27.7m，W-2基坑开挖深度为22.70m，局部深坑为24.75～26.62m，W-3基坑开挖深度为22.70m，局部深坑为24.75m，地下连续强深度为40.0～45.0m。 图1-1 基坑平面布置图
§2 设计依据 ⑴《某项目岩土工程勘察报告》（工程编号2007-G-126）； ⑵《基坑降水手册》上海岩土工程勘察设计研究院有限公司、上海长凯岩土工程有限公司主编； ⑶《供水水文地质勘察规范》（GB50027-2001）； ⑷《供水管井设计施工及验收规范》（CJJ10-86）； ⑸《建筑与市政降水工程技术规范》（JGJ/T111-98）； ⑹《建筑基坑支护技术规程》（GJ120-99）； ⑺上海市工程建设规范《岩土工程勘察规范》（DGJ08-37-2002）； ⑻委托方提供的基坑围护设计资料。 §3 场区工程地质与水文地质条件 拟建场地属古河道沉积区，地层变化较大，在所揭露深度115.45m范围内分属第四纪上更新世Q3至全新世Q4沉积物，主要由粘性土、粉性土、砂土组成，一般具有成层分布特点。由于受古河道切割影响，拟建场地缺失第W-3层暗绿色硬土层，而局部分布有第⑤4层次生硬层。根据土的成因、结构及物理力学性质差异，可划分为8个主要层次，其中第④、第⑤层可分为若干亚层、次亚层（分别为第④夹层、⑤1、⑤2、⑤3-1、⑤3-2、⑤4层）。场地地层分布主要有以下特点：
顶管工作井、接收井采用倒挂井施工 专项方案 一、工程概况 本工程北起澄湖路，南至越湖路，工程总长约1280米，其中顶 管工程约1048米，按照施工组织设计要求，顶管工程中有9个工作井、9个接收井，平均深度在7.5米左右。组织设计规定采用倒挂井开挖的施工方案，工作井内径7.6米，接收井内径4.5米。 二、地质情况 W2、W3管基位于亚砂土层，W4至澄湖路段管基下卧亚粘土层 （软塑状态，局部呈流塑状态，局部夹少量亚砂土、欠均匀）。 三、施工准备 1、挖土机械材料配备 2、挖土施工前对具体施工班组和挖土机械操作人员进行详细的 技术安全交底并做好技术安全交底记录。 四、施工工序 测量、放线、定位——打设井点管——第一层土方开挖——第一层钢
筋混凝土浇筑———第二层土方开挖、支撑——第二层砖砌筑第三层土方开挖、支撑------------------- 第三层砖砌筑 .... ..... ... 最后一层土方开挖、支撑——最后一层砖砌筑——浇筑C10 混凝土垫层——浇筑C30 钢筋混凝土基础——浇筑C30 钢筋混凝土井壁 五、施工方法 1．依据施工方案，本工程施工前对工作井、接收井采取管井降 水至井底0.5~1m，开挖采用液压挖机与人工合作开挖。 工作井大开挖深度在3m左右，第一层先做底部圈梁，沿周长w 3m 布置构造柱，8 根构造柱，再往上砌砖墙，再做顶部冠梁，待强度满足后再往下开挖砌筑。以后每层均采用M10 砂浆沿基坑壁砌筑一砖半墙（370 厚），砖墙与土体之间的间隙以M10 砂浆填实。在一层开挖及砌筑完成后，进行下层开挖及砌筑，如此反复直至井底。若局部出现流砂时，则每挖0.5m深左右砌筑一次，防止出现塌方。 砖墙维护井砌筑完成后，立即进行井底修整，适当位置放置一集水桶一个并做好底板预埋件留置，浇筑30cm厚钢筋混凝土地板，随后在井内浇筑40cm厚，4.5米C30钢筋混凝土护壁，钢筋依据设计方案进行下料、调直绑扎，钢筋绑扎要求顺直、牢固，街头、弯折及上下段接合处要求满扎，其余为梅花扎。保护层可用垫块及钢筋支撑。内模板用专用钢模，支撑要求牢固、间距不宜过大，模板架设完成后要进行复查，保证不漏浆、不跑模。墙身采用C30 商品混凝土，要求四周均匀摊入，一次摊入高度不应超过50cm,及时用振动器振实，振动时间要求按混凝土上部水泥浆振出为准。做好养护工作，脱

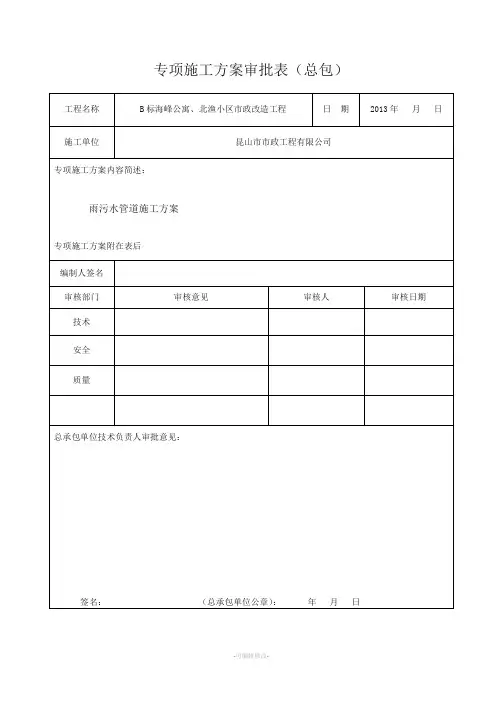

专项施工方案审批表（总包）
