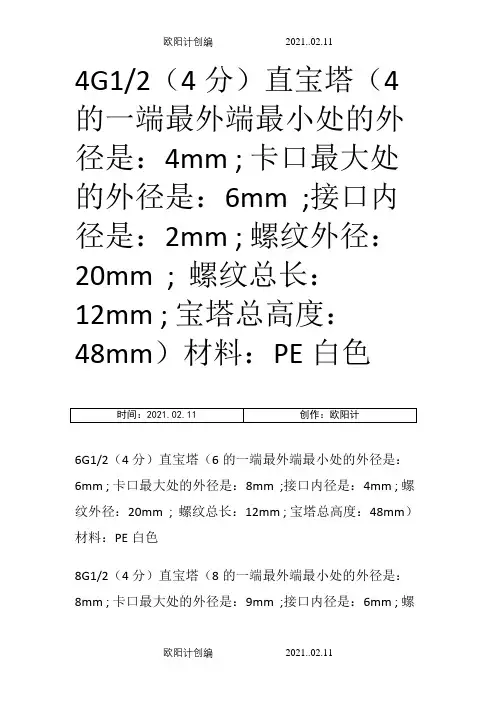

4-G1/2（4分）直宝塔（4的一端最外端最小处的外径是：4mm ; 卡口最大处的外径是：6mm ;接口内径是：2mm ; 螺纹外径：20mm ; 螺纹总长：12mm ; 宝塔总高度：48mm）材料：PE白色
6-G1/2（4分）直宝塔（6的一端最外端最小处的外径是：6mm ; 卡口最大处的外径是：8mm ;接口内径是：4mm ; 螺纹外径：20mm ; 螺纹总长：12mm ; 宝塔总高度：48mm）材料：PE白色
8-G1/2（4分）直宝塔（8的一端最外端最小处的外径是：8mm ; 卡口最大处的外径是：9mm ;接口内径是：6mm ; 螺纹外径：20mm ; 螺纹总长：15mm ; 宝塔总高度：48mm）材料：PE白色
10-G1/2（4分）直宝塔（10的一端最外端最小处的外径是：10mm ; 卡口最大处的外径是：12mm ;接口内径是：8mm ; 螺纹外径：20mm ; 螺纹总长：15mm ; 宝塔总高度：50mm）材料：PE白色
12-G1/2（4分）直宝塔（12的一端最外端最小处的外径是：12mm ; 卡口最大处的外径是：14mm ;接口内径是：10mm ; 螺纹外径：20mm ; 螺纹总长：15mm ; 宝塔总高度：49mm）材料：PE白色
16-G1/2（4分）直宝塔（16的一端最外端最小处的外径是：16mm ; 卡口最大处的外径是：18mm ;接口内径是：12mm ; 螺纹外径：20mm ; 螺纹总长：15mm ; 宝塔总高度：49mm）材料：PE白色
20-G1/2（4分）直宝塔（20的一端最外端最小处的外径是：20mm ; 卡口最大处的外径是：22mm ;接口内径是：14mm ; 螺纹外径：20mm ; 螺纹总长：15mm ; 宝塔总高度：49mm）材料：PE白色
10-G3/4（6分）直宝塔（10的一端最外端最小处的外径是：10mm ; 卡口最大处的外径是：12mm ;接口内径是：8mm ; 螺纹外径：25mm ; 螺纹总长：15mm ; 宝塔总高度：50mm）材料：PE白色
12-G3/4（6分）直宝塔（12的一端最外端最小处的外径是：12mm ; 卡口最大处的外径是：14mm ;接口内径是：9.5mm ; 螺纹外径：25mm ; 螺纹总长：15mm ; 宝塔总高度：50mm）材料：PE白色
16-G3/4（6分）直宝塔（16的一端最外端最小处的外径是：16mm ; 卡口最大处的外径是：19mm ;接口内径是：14mm ; 螺纹外径：25mm ; 螺纹总长：15mm ; 宝塔总高度：50mm）材料：PE白色
20-G3/4（6分）直宝塔（20的一端最外端最小处的外径是：20mm ; 卡口最大处的外径是：22mm ;接口内径是：17mm ; 螺纹外径：25mm ; 螺纹总长：15mm ; 宝塔总高度：50mm）材料：PE白色
25-G3/4（6分）直宝塔（25的一端最外端最小处的外径是：25mm ; 卡口最大处的外径是：27mm ;接口内径是：20mm ; 螺纹外径：25mm ; 螺纹总长：15mm ; 宝塔总高度：50mm）材料：PE白色
如有侵权请联系告知删除，感谢你们的配合！
