微波低噪声放大器的主要技术指标、作用及方案设计
随着通讯工业的飞速发展，人们对各种无线通讯工具的要求也越来越高。功率辐射小、作用距离远、覆盖范围大已成为各运营商乃至无线通讯设备制造商的普遍追求，而这也同时对系统的接收灵敏度提出了更高的要求。
1微波低噪声放大器的作用
一般情况下，一个接收系统的接收灵敏度可由以下计算公式来表示：
由上式可见，在各种特定（带宽BW、解调S／N已定）的无线通讯系统中，能有效提高灵敏度的关键因素就是降低接收机的噪声系数NF，而决定接收机噪声系数的关键部件则是处于接收机 前端的低噪声放大器。
图1所示是接收机射频前端的原理框图。由图1可见，低噪声放大器的主要作用是放大天线从空中接收到的微弱信号，降低噪声干扰，以供系统解调出所需的信息数据，所以，低噪声放大器的设计对整个接收机来说是至关重要的。
2微波低噪声放大器的主要技术指标
2.1噪声系数
噪声系数的定义为放大器输入信噪比与输出信噪比的比值，即：
对单级放大器而言，其噪声系数的计算为：
其中Fmin为晶体管 噪声系数，是由放大器的管子本身决定的，Γopt、Rn和Γs分别为获得Fmin时的 源反射系数、晶体管等效噪声电阻以及晶体管输入端的源反射系数。
对多级放大器。其噪声系数的计算应为：
其中NFn为第n级放大器的噪声系数，Gn为第n级放大器的增益。
对噪声系数要求较高的系统，由于噪声系数很小，用噪声系数表示很不方便，故常用噪声温度来表示，噪声温度与噪声系数的换算关系为：
其中Te为放大器的噪声温度，T0=2900K，NF为放大器的噪声系数。
2.2放大器增益
放大器的增益定义为放大器输出功率与输入功率之比：
G=Pout／Pin（7）
通常提高低噪声放大器的增益对降低整机的噪声系数非常有利，但低噪声放大器的增益过高会影响整个接收机的动态范围。所以，一般来说，低噪声放大器的增益确定应与系统的整机噪声系数、接收机动态范围等结合起来考虑。
2.3反射系数
由式（3）可知，当Γs=Γopt时，放大器的噪声系数 ，NF=NFmin，但此时从功率传输的角度来看，输入端会失配，所以，放大器的功率增益会降低，但有些时候，为了获得 噪声，适当的牺牲一些增益也是低噪声放大器设计中经常采用的一种办法。
另外，低噪声放大器的输入输出驻波比、动态范围、工作频率、工作带宽及带内增益平坦度等指标也很重要，设计时也需加以考虑。
3电路仿真设计
本电路设计要求的频率范围为1.95～2.05GHz，噪声系数：为Nf应小于2dB，带内增益为G大于10dB，输入，输出阻抗为50Ω。现以上述指标来进行电路晶体管的选择以及ADS仿真。
3.1晶体管的选择
根据放大器的性能要求，本设计选用HP公司的AT-41511作为 器件来进行设计。由于在ADS软件中包含有这种型号晶体管的器件模型，因此，在设计和仿真过程中可以直接使用，而不必再自己建造器件模型。
3.2ADS仿真综合指标的实现
仿真时，可将噪声系数、放大器增益、稳定系数全部加入优化目标中进行优化，并通过对带内放大器增益的限制来满足增益平坦度指标， 终达到各个指标要求。反复调整优化方法并优化目标中的权重（Weight），也可以对输入匹配网络进行优化。但是，对部分电路指标的优化也可能导致其它某些指标的恶化，此时可以根据需要增加一些优化变量。
图2所示是经过 随机优化的S参数图。
仿真结果表明，该电路基本上已经达到了比较好的性能，且具有良好的输入输出匹配，较高的增益和稳定系数，同时噪声系数也比较好。
3.3封装模型仿真设计
进行完sp模型设计以后，还需要将sp模型替换为封装模型来做进一步设计。具体需要进行的工作如下：
（1）将sp模型替换为封装模型；
（2）选择直流工作点并添加偏置电压；
（3）进行馈电电路的设计（电阻分压、扇形线、高阻线等的使用）；
（4）替换为封装模型后各项参数可能会有所变化，如不满足技术指标，还可以对封装模型的原理图再进行仿真优化。
设计封装模型时。可用图3所示的电路来对器件的I-V特性进行仿真，以选择其直流工作点。
在设计偏置电路时，为了防止交流信号对直流电源的影响，可在电源与馈电点之间添加1／4波长的高阻线以遏制交流信号。如果电路中有终端短路的微带线，为了避免直流短路，还应在接地端插入隔直电容。
4结束语
从仿真设计的过程可以看到，使用Agilent公司的ADS软件进行射频电路设计、仿真和优化是非常方便的。它含有丰富原理图模型库、多种仿真分析方式和一系列使用简便而功能强大的设计工具。这都可使复杂的射频电路设计工作变得简便快捷，省去了大量人工计算设计的过程，提高了设计工作效率。本文给出的微波低噪声放大器的设计还是比较成功的，基本达到了指标要求。
功率放大器的技术指标： 1） 输出功率：1额定输出功率：是指在一定的谐波失真系数和一定频率范围下所测的功率放大器的输出功率。 2最大输出功率：是指在一定的负载上，功率放大器在规定的谐波失真系数时，采用1000Hz 的正弦波检测信号所得到的连续最大的输出功率。业余条件下，功率放大器的额定输出功率可以通过下式进行换算： 额定输出功率＝最大输出功率×0.8 额定输出功率＝峰值功率×0.5 2） 放大增益：也为放大倍数，放大器的电压增益是指输出电压和输入电压之比，电流增益是指输出电流和输入电流之比，功率增益是指输出功率与输入功率之比。 3） 频率响应：反应了功率放大器对各种频率信号放大的情况。品质较高的功率放大器能够重放频率较宽的信号。一般的放大器频率响应均应在20Hz～20KHz 4） 信噪比：是指信号电平与噪声电平的比率，用S/N表示。S为信号电平，Ｎ为噪声电平。信噪比越高噪声越低。 5） 失真：是指放大器的输入信号与输出信号在几何形态上发生了变化。 其主要有：1谐波失真：由于放大器的非线性而产生的，会使声音走调。 2互调失真：是由各个频率信号之间相互调制而产生的，会使声音尖刺、混浊。 3相位失真：是由于放大器对于不同频率产生的相移不均而产生的。 4瞬态失真：会使声音变抖动、不清晰。 5交越失真：会使重放声产生间歇感。 6） 动态范围：是指放大器的最高输出电压与无信号时的噪声之比。其表示了功率放大器的重放声的动态范围和对微弱信号的表现能力。其会受输出功率的影响。 7） 瞬态响应：是指放大器对脉冲信号（瞬时大信号）的跟随能力。从声音的重放角度来看，瞬态响应较好，重放时就会干净、利落。否则会含糊不清。一般用转换速率SR来表示。转换速率是指在单位时间内信号电压的变化量，其单位是V/μs 。一般前置放大器的SR能够达到5V/μs就可以满足前置放大器的要求。一般功率放大器的SR能够达到50V/μs就可以达到高保真瞬态的要求。 8） 阻尼系数：是表示功率放大器的内阻的指标，它与扬声器的阻抗成正比，通常阻尼系数越大，扬声器的失真就越小。
目录 引言 (1) 1放大器种类概述 (1) 1.1功率放大器 (1) 1.2运算放大器 (3) 2对各类不同的放大器性能和特点进行分析与比较 (4) 2.1功率放大器的技术指标 (4) 2.2运算放大器的技术指标 (7) 结束语 (8) 参考文献 (8) 错误！未定义书签。
各类放大器技术指标的分析与比较 摘要：放大器是能把输入信号的幅值或功率放大的电路，在通讯、广播、音响等系统中有着广泛的应用。本文主要介绍了功率放大器和运算放大器的工作原理和分类，并在此基础上对它们的技术指标进行了详细的分析与比较，总结了各类放大器的优缺点，为选择放大器提供了更多的参考和依据。通过对各类放大器的分析与比较，能够提高分析问题的能力，对实践具有重要的指导意义。 关键词：放大器；功率放大器；运算放大器；效率；输出功率 引言 放大器是广泛使用于各种电子系统中的一种电路。随着半导体器件及集成技术的迅猛发展，放大器的种类增多，其性能也大幅提高。就音频放大器的类别而言，已不仅限于传统的A类（甲类）和AB类（甲乙类），而出现了更多类别的放大器如D类、T类放大器等。同时集成运放发展迅速，新类型、高性能的运放层出不穷。在种类繁多，功能各异的众多放大器中进行选择使用，就必需对各类放大器的性能指标有个清晰的认识。本文通过对常见的各类音频功率放大器及运放技术指标的分析比较，总结了其各自的优缺点，对实际选用放大器具有参考意义。 1放大器种类概述 1.1功率放大器 功率放大器，简称为“功放”。现实生活中我们会遇到很多情况下主机的额定输出功率不能满足带动整个音响系统的任务，这时就需要在主机和播放设备之间加功率放大器来补充所需的功率缺口，这样功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，所以音响系统能否提供良好的音质输出与功率放大器的性能有着重要的关系[1]。 功率放大器是利用场效应管的电压控制作用或三极管的电流控制作用将电源的功率转换为按照输入信号变化的电流这个原理来实现放大的。同时，因为声音是不同振幅和频率的波，即交流电流信号，而三极管工作在放大区域时集电极电流总是基极电流的α倍，α是三极管的交流电流放大倍数，利用这个原理，若将小信号从基极输入，则在集电极会流出基极电流α倍的电流，再用隔直电容将这个信号隔离出来，就可以得到原来电压或电流α倍的放大信号，这种现象就称

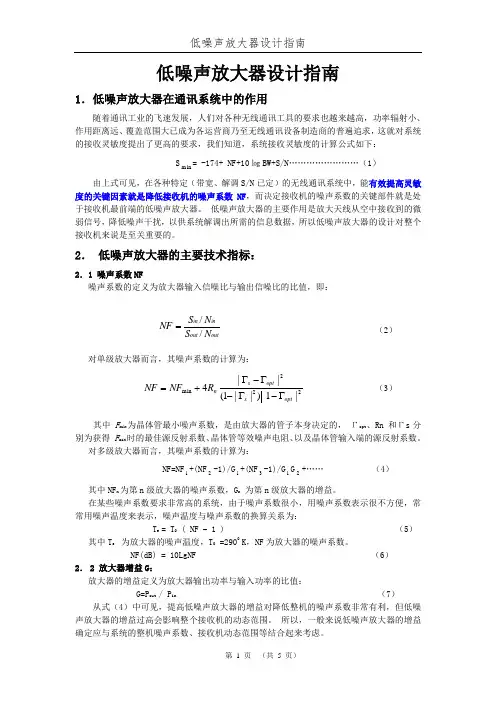

低噪声放大器设计指南 1．低噪声放大器在通讯系统中的作用 随着通讯工业的飞速发展，人们对各种无线通讯工具的要求也越来越高，功率辐射小、作用距离远、覆盖范围大已成为各运营商乃至无线通讯设备制造商的普遍追求，这就对系统的接收灵敏度提出了更高的要求，我们知道，系统接收灵敏度的计算公式如下： S = -174+ NF+10㏒BW+S/N (1) min 由上式可见，在各种特定（带宽、解调S/N 已定）的无线通讯系统中，能有效提高灵敏度的关键因素就是降低接收机的噪声系数NF，而决定接收机的噪声系数的关键部件就是处于接收机最前端的低噪声放大器。 低噪声放大器的主要作用是放大天线从空中接收到的微弱信号，降低噪声干扰，以供系统解调出所需的信息数据，所以低噪声放大器的设计对整个接收机来说是至关重要的。 2． 低噪声放大器的主要技术指标： 2．1 噪声系数NF 噪声系数的定义为放大器输入信噪比与输出信噪比的比值，即： out out in in N S N S NF //= 对单级放大器而言，其噪声系数的计算为： 222min |1)||1(||4opt s opt s n R NF NF Γ?Γ?Γ?Γ+= 其中 F min 为晶体管最小噪声系数，是由放大器的管子本身决定的， Γopt 、Rn 和Γs分 别为获得 F min 时的最佳源反射系数、 晶体管等效噪声电阻、以及晶体管输入端的源反射系数。 对多级放大器而言，其噪声系数的计算为： NF=NF 1+(NF -1)/G 1+(NF -1)/G 1G +…… （4） 232其中NF n 为第n级放大器的噪声系数，G n 为第n级放大器的增益。 在某些噪声系数要求非常高的系统，由于噪声系数很小，用噪声系数表示很不方便，常常用噪声温度来表示，噪声温度与噪声系数的换算关系为： T e = T 0 ( NF – 1 ) （5） 其中T e 为放大器的噪声温度，T 0 =2900 K，NF为放大器的噪声系数。 NF(dB) = 10LgNF （6） 2． 2 放大器增益G： 放大器的增益定义为放大器输出功率与输入功率的比值： G=P out / P in （7） 从式（4）中可见，提高低噪声放大器的增益对降低整机的噪声系数非常有利，但低噪声放大器的增益过高会影响整个接收机的动态范围。 所以，一般来说低噪声放大器的增益确定应与系统的整机噪声系数、接收机动态范围等结合起来考虑。
