压汞参数及意义
最大孔喉半径Rd：在毛管压力曲线上表现为沿毛管曲线的拐点作切线与孔隙吼道半径轴相交点的值。有地方写成Rc10。
饱和中值半径Rc50：指含水饱和度50％时所对应的孔隙吼道半径值，在正态分布中为频率曲线的对称点。
排驱压力Pd：指非润湿相驱替润湿相而进入岩石孔隙吼道时所需施加的最小压力。有地方写成Pc10。
Pc50：指含水饱和度50％时所施加的压力。
束缚水饱和度Smin：注入压力急剧增加，而湿相饱和度不在减小的值。
分选Sp：为反映孔隙分布集中程度的参数，它是描述以均值μ为中心的散布程度，也叫标准差（σ）。
均值μ：表示孔喉的平均大小。
歪度Skp：描述实际曲线不对称性的参数，有地方写成Sk。
偏度Sk：是分布特征参数之一，它是分布不对称的测度，有地方称歪度SKp。表示孔隙分布相对于平均值来说偏于大孔或偏于小孔。
变异系数C：消除平均值对标准差σ的影响后的参数。
φ函数：φ是一个用于研究孔隙结构的函数。
迂曲度λ：为连通长度与岩样长度之比，反映流体在孔隙中流动路径的曲折程度。
退汞效率We：反映孔隙吼道分布的均匀程度，反映孔隙结构非均质性对采收率影响的主要参数之一。
尖度Kp：是峰度程度的量度，也称峰态。即孔喉频率分布中两个尾部展幅的比值。
收稿日期：2008-10-29；修回日期：2008-12-30 基金项目：国家863项目06Z2课题“研究特殊储层测井识别与地层参数定量评估计算（编号：2006AA06Z220）”及中国石油集团公司项目 “三低油气层测井解释方法和解释模型研究（编号：06A30102）”资助。 作者简介：李彦山，1981年生，男，长江大学在读硕士研究生，主攻测井地质方向。地址：（434023）湖北省荆州市南环路1号长江大学东校区 913信箱。E -mail ：liyanshan1108@https://www.doczj.com/doc/5c8125984.html, 第21卷第2期2009年6月 岩性油气藏 LITHOLOGIC RESERVOIRS Vol.21No.2Jun.2009 应用压汞资料对长庆地区长6段储层进行分类研究 李彦山，张占松，张超谟，陈 鹏 （长江大学“油气资源与勘探技术”教育部重点实验室） 摘 要：应用毛细管压力曲线可定性研究储层孔隙结构特征，根据储层物性和孔隙结构特征资料对储层进 行分类。以上三叠统延长组长6段储层为例进行分类研究，结果表明：该储层为低孔、低渗、特低渗储层。根据储层物性和结构特征，将本层段分为3类储层。从而为该层的进一步合理开发提供了可靠的地质依据。 关键词：毛细管压力曲线；孔隙结构；储层分类；长6段；鄂尔多斯盆地中图分类号：TE122.2 文献标识码：A 文章编号：1673-8926（2009）02-0091-03 1研究难点与思路 上三叠统延长组长6段是 鄂尔多斯盆地中生界最重要的含油层段之一。在对长6段进行储层精细分类研究过程中，遇到了一些难题：长6段储层总体属低孔、特低渗储层，加之 其矿物成分的特殊性［1］，无法单纯运用物性资料进行碎屑岩储层分类；同时，又找不到储层分类的突破点，一度使研究陷入僵局，工作无从下手。后来在整理资料的过程中，通过搜集相关文献，发现前人在运用压汞资料（用来研究储层微观孔隙结构特征的资料）进行储层分类方面已做过尝试［2］，进一步分析这些压汞资料的特征，虽然样品较少，但是很有规律性。因而，在研究过程中引入了以压汞资料为主线进行储层分类初期建模的思想，并取得很好效果，完成了对长6段储层进行分类的研究［3，4］。 2储层孔隙结构的定性分析 对长庆地区长6段储层压汞资料的计算机处 理绘制出22个样品的毛细管压力曲线图（图1）。图内下边是图例，每一行代表一个样品，其中，开头 的图标为这一样品在图中压汞曲线所对应的曲线形式，其后是样号，样号后括号中为样品的储层物性（孔隙度、渗透率）。 图1长6层段压汞曲线图 Fig.1Mercury injection curves of Chang 6reservoir 1000.00 100.00 10.00 1.00 0.10毛管压力（M P a ） 100 80 60 40200 汞饱和度（%） 21（7.5；0.042）15（10.4；0.100）20（8.7；0.036）5（13.7；0.378）3（14.6；0.562）2（15.7；0.770）11（15.0；0.215）4（14.7；0.647）10（18.0；0.640）1（14.0；0.692）19（10.0；0.037）16（11.4；0.062）6（14.2；0.419）8（9.9；0.242）7（12.7；0.275）9（12.0；0.218）18（11.5；0.039）17（8.3；0.058） 14（13.7；0.097） 22（1.3；0.015） 12（11.6；0.161） 13（11.4；0.337）
石油学报 1999年7月ACT A PET ROLEI SINICA第20卷 第4期 文章编号:0253-2697(1999)04-0061-68 压汞曲线“双峰态”性质的分析 原海涵 赵玉萍(长庆石油学校) 原 野 (西安石油学院) 摘要:毛管参数的积分计算法是理论导出的,按级数法的测点选取方法计算时,产生的误差很大。舍去部分高压测点就符 合得好。所有岩石样品中都存在这种误差。压汞曲线的双峰态发生在高压部分,其特征是毛管孔径曲线的斜率多变,完全 不同于铸体薄片、离心法的单调斜率状态。单调的压力上升与非随机特征说明其属于非孔隙结构因素。双峰态的初始点与 渗透率的关系属于力学特征。当前压汞曲线高压极值部分压力变化饱和度不变是人为作用的结果。原始的压汞曲线与岩 石应力曲线十分相似。压汞测量时岩样处于围压状态。原始的压汞曲线不仅有双峰态,压力极大处还表现为“鹰嘴现象”。 这是岩石孔隙内部填充流体分别为注汞和无汞两种介质不同的结果。积分法可以减少测量点数,提高工作效率,缩短工 时,有利健康,延长仪器寿命。 主题词:压汞曲线;积分法理论;双峰态;非随机特征;力学特征;围压状态 1 引 言 压汞测量技术表达岩石孔隙结构的方法,除了图示的毛管压力曲线外,更主要的是各种矩法及其衍生的计算参数。由于测点的不连续性,当前所有的计算方法都是离散级数法。笔者为了研究毛管理论在测井解释中的应用,曾提出了积分法计算孔隙结构参数的理论,《毛管理论在测井解释中的应用》一书对此有较为详尽的阐述[1～2]。 积分法因为仅是计算方法的改进,最初的选样方法与级数法完全相同,要舍弃“麻面效应”等非孔隙结构因素。理论上,如果仅是计算方法改进,二者的计算结果应该没有多大变化。但当进行实际操作时,却发现了另一些非孔隙结构影响因素。这就是高压部分测量结果所产生的影响,与其有关的就是压汞曲线上双峰态形状的性质问题。 2 积分法与级数法计算的差别与性质 2.1 积分法计算的理论与方法 积分法的计算理论是在分析压汞测量过程和其几何图示结果的物理意义基础上得出的。基本依据是,只有汞注入压力趋向于无限大时,汞才可能进入毛管孔径趋于零的孔隙空间。但是,这在技术上是无法实现的,所以常见的压汞曲线的汞饱和度都不可能为100%,只能测量出仪器最大压力时的注汞饱和度,此后的一部分资料都是空白。这一部分资料的处理和应用,只有借助于物理和数学分析手段才可能。 孔隙结构的直接参数是孔径尺寸等参数,压汞曲线只是一个中间资料,应用起来既不直观,也不方便,所以在毛管法理论中都是以毛管孔径曲线为主的,如图1和图2所示。这时,原来高压测点所存在的问题就很容易处理,因为不管仪器条件如何,注汞压力为无穷大时,毛管孔径必定是零。相应的累计孔隙空间体积也是零,物理意义十分明确。在数学上,毛管孔径与含水饱和度的关系必然是通过原点的函数表达式。 另外,从双对数坐标图的图3-b可知,压汞曲线在主要孔隙空间的分布规律为一直线。依据上述边界条件和曲线形态,最终导出毛管曲线应当是幂指类函数: 原海涵,男,1935年6月生。1962年毕业于北京石油学院。现任长庆石油学校高级讲师。通讯处:陕西省西安市长庆基地兴隆园一区25幢一单元201室。邮政编码:710021。
实验七压汞毛管力曲线测定 一．实验目的 1．了解压汞仪的工作原理及仪器结构； 2．掌握毛管力曲线的概念及实验数据处理方法。 二．实验原理 岩石的孔隙结构极其复杂，可以看作一系列相互连通的毛 细管网络。汞不润湿岩石孔隙，在外加压力作用下，汞克 服毛管力，可进入岩石孔隙。随压力增加，汞依次由大到 小进入岩石孔隙，岩心中的汞饱和度不断增加。注入压力 与岩心中汞饱和度的关系曲线即为毛管力曲线，如图 7-1 所示。汞与空气的界面张力σ=480 达因／厘米，接触 角θ=140o。 三．仪器结构 图7-1 压汞退汞毛管力曲线 图7-2 岩石孔隙结构仪 1、2、3、4 压力表，5、6、7、8 压力传感器，9、10 抽空阀，11、12 岩心室，13、14、15 高压电磁阀， 16、17、18 高压手动阀，19、20 隔离阀，21 补汞杯，22、23 汞体积计量管，24、25 压差传感器， 26 高压泵阀， 27 进液阀，28 高压泵，29 步进电机，30 酒精杯，31、32 岩心室阀，33、34 补汞阀，35、36 放空阀，37 真空表， 38 真空放空阀，39 真空泵阀，40 真空泵，41 气体阱 仪器组成：全套仪器由高压岩心室，汞体积计量系统，压力计量系统，补汞装置，高压动力系统，真空系 统，计算机实时数据采集处理控制系统七大部分组成。 仪器性能指标： 1．使退汞压力可达0.005MPa(绝对压力)以下,最高压力50MPa 以上。实验过程实现全自动控
制。 2．可测定压力点数目：≥100 个，压力传感器量程：0.1、1、10、50MPa 各一支，可同时做三 块Ф25×25mm 岩样。 四．实验步骤 (1) 调整汞瓶及汞体积测量管内液面位置：打开隔离阀19、20；将步进电机及电磁阀控制器所有开关置于手动状态；打开三个电磁阀及三个高压手动阀；开机进入系统测试，检测所有传感器； 开补汞阀33、34，将补汞杯的调节扭的指针调至当时大气压对应的高度，调整丝杠升降机使指示灯处于亮与不亮状态（瞬时针转-汞瓶升，逆时针转-汞瓶降）。 控制的高压柱塞泵28 的进退，调节到压力传感器8（或压力表4）的读书为零。再次调整丝杠升降机使指示灯处于亮与不亮状态； 关闭隔离阀19、20，液面调整结束。 (1) 装岩样：先将被测岩样装入岩心室11、12，上紧上盖，打开岩心室上方的抽空阀9、10，关闭岩心室下方的岩心室阀31、32，打开补汞阀33、34。 (2) 抽空：打开真空泵阀39，关闭放空阀38，接通真空泵的电源，抽真空15-20 分钟。关闭抽空阀9、10，关闭真空泵40，开放空阀38。 (3) 补汞：打开岩心室阀31、32，调补汞杯升降机（顺时针转——使补汞杯上升），使指示灯 亮（补汞杯21 中的汞面位置与岩心室顶部的高度差为大气压力）。关补汞阀33、34。(4) 利用微机控制进行进攻和退汞实验：软件有六个子菜单，分别是：“参数输入、系统测试、实时控制及数据采集、原始数据、数据 处理和退出”。 a．参数输入：点击“岩心室选择”—选择所使用的岩心室，如第一岩心室（从右到左分别是第一、第二、第三岩心室）；然后点击子菜单“第一岩心室”、“第二岩心室”，输入放入该岩心 室的岩心的主要参数，如渗透率、孔隙度、孔隙体积，大气压力等参数，其它参数不参加运算。保 存文件名一定加后缀“.txt” b．系统测试：有“压力传感器测试”“电磁阀门测试”两个子菜单。点击“压力传感器测试”测试压力传感器是否正常及汞体积测量管中汞柱的位置，岩心抽真空后开始做实验前，压力传感器的压力值在0.035~0.045 范围内均可满足要求，若不在此范围，通过手动控制高压泵进、退，使压 力调试到该范围内。点击“电磁阀测试”子菜单，用鼠标点击“开”或“关”，可检查电磁阀是否运转正常。 c．实时控制及数据采集：有“空载实验”和“岩心实验”两个子菜单。两个实验过程相同。“空载实验”由教师事先测试。主要测试汞本身的压缩值，岩心室一、二、三的空载实验文件名，为kz1.txt，kz2.txt，kz3.txt，文件名系统自动生成，若已做过空载实验，可讲原文件改名，以 免被覆盖。 点击“岩心实验”，输入进汞最高压力（如30 或50MPa）和退汞最低压力0.005MPa，“确定”即可。点击“退出”后即进入实时数据采集窗口：当阀门及控制面板操作完成后（控制按扭全部达 到自动），点击“采集开始”，计算机将自动控制完成压汞和退汞实验。结束后，数据自动存盘，点击“采集结束”。

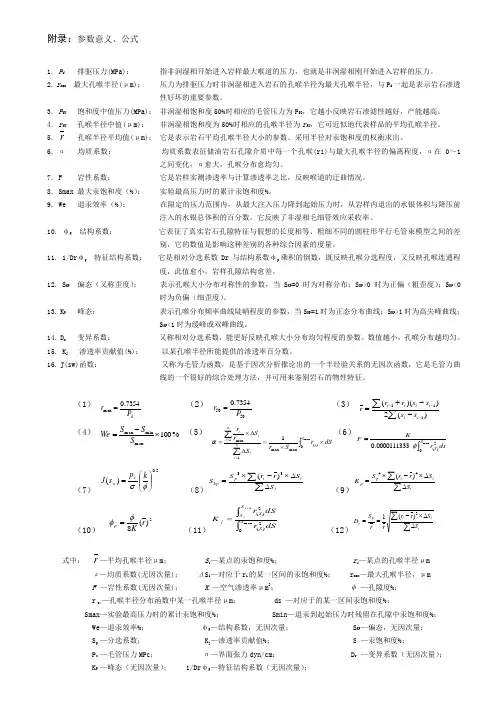

附录：参数意义、公式 1. P d 排驱压力(MPa)： 指非润湿相开始进入岩样最大喉道的压力，也就是非润湿相刚开始进入岩样的压力。 2. r max 最大孔喉半径(μm)： 压力为排驱压力时非润湿相进入岩石的孔喉半径为最大孔喉半径，与P d 一起是表示岩石渗透 性好坏的重要参数。 3. P 50 饱和度中值压力(MPa)： 非润湿相饱和度50%时相应的毛管压力为P 50，它越小反映岩石渗滤性越好，产能越高。 4. r 50 孔喉半径中值(μm)： 非润湿相饱和度为50%时相应的孔喉半径为r 50，它可近似地代表样品的平均孔喉半径。 5. r 孔喉半径平均值(μm)： 它是表示岩石平均孔喉半径大小的参数。采用半径对汞饱和度的权衡求出。 6. α 均质系数： 均质系数表征储油岩石孔隙介质中每一个孔喉(ri)与最大孔喉半径的偏离程度，α在0～1 之间变化，α愈大，孔喉分布愈均匀。 7. F 岩性系数： 它是岩样实测渗透率与计算渗透率之比，反映喉道的迂曲情况。 8. Smax 最大汞饱和度（%）： 实验最高压力时的累计汞饱和度%。 9. We 退汞效率（%）： 在限定的压力范围内，从最大注入压力降到起始压力时，从岩样内退出的水银体积与降压前 注入的水银总体积的百分数。它反映了非湿相毛细管效应采收率。 10. φp 结构系数： 它表征了真实岩石孔隙特征与假想的长度相等、粗细不同的圆柱形平行毛管束模型之间的差 别，它的数值是影响这种差别的各种综合因素的度量。 11. 1/Dr φp 特征结构系数： 它是相对分选系数Dr 与结构系数φp 乘积的倒数，既反映孔喉分选程度，又反映孔喉连通程 度，此值愈小，岩样孔隙结构愈差。 12. S KP 偏态（又称歪度）： 表示孔喉大小分布对称性的参数，当S KP =0时为对称分布；S KP >0时为正偏（粗歪度）；S KP <0 时为负偏（细歪度）。 13. K P 峰态： 表示孔喉分布频率曲线陡峭程度的参数，当S KP =1时为正态分布曲线；S KP >1时为高尖峰曲线； S KP <1时为缓峰或双峰曲线。 14. D r 变异系数： 又称相对分选系数，能更好反映孔喉大小分布均匀程度的参数。数值越小，孔喉分布越均匀。 15. K j 渗透率贡献值(%)： 以某孔喉半径所能提供的渗透率百分数。 16. J(sw)函数： 又称为毛管力函数，是基于因次分析推论出的一个半经验关系的无因次函数，它是毛管力曲 线的一个很好的综合处理方法，并可用来鉴别岩石的物性特征。 （1） d P r 7354.0max = （2） 50 507354.0P r = （3） ∑∑-----+= ) (2) )((111 i i i i i i s s s s r r r （4） %100max min max ?-=S S S We （5） ? ∑∑??= ???= ==max )(max max 1 1 max 1S s n i i n i i i dS r S r S S r r α（6） ? = m ax 2)(0000111333.0S S ds r K F φ （7） 5 .0)(???? ??=φσk p s J c w （8） ∑∑???-?= -i i i p kp S S r S S 33 )( （9） ∑∑???-?= -i i i p p S S r r S K 44 )( （10） 2 ) (8r K p φ φ= （11） ? ?+= m ax 1 2 ) (2)(S S S S j dS r dS r K j j （12） ∑∑???-= =i i i p r S S r r r r S D 2 )(1 式中： r —平均孔喉半径μm ； S i —某点的汞饱和度%； r i —某点的孔喉半径μm а—均质系数(无因次量)； ΔS i —对应于r i 的某一区间的汞饱和度%； r max —最大孔喉半径，μm F —岩性系数(无因次量)； K —空气渗透率μm 2； φ —孔隙度%； r (s)—孔喉半径分布函数中某一孔喉半径μm ； ds —对应于的某一区间汞饱和度%； Smax —实验最高压力时的累计汞饱和度%； Smin —退汞到起始压力时残留在孔隙中汞饱和度%； We —退汞效率%； φp —结构系数，无因次量； S KP —偏态，无因次量； S p —分选系数； K j —渗透率贡献值%； S —汞饱和度%； P c —毛管压力MPc ； σ—界面张力dyn/cm ； D r —变异系数（无因次量）； K P —峰态（无因次量）； 1/Dr φp —特征结构系数（无因次量）；
