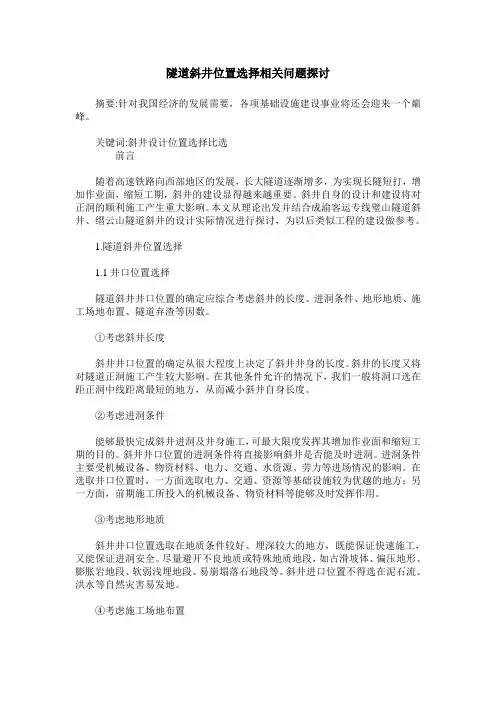

隧道斜井位置选择相关问题探讨
摘要:针对我国经济的发展需要，各项基础设施建设事业将还会迎来一个巅峰。
关键词:斜井设计位置选择比选
前言
随着高速铁路向西部地区的发展，长大隧道逐渐增多，为实现长隧短打，增加作业面，缩短工期，斜井的建设显得越来越重要。斜井自身的设计和建设将对正洞的顺利施工产生重大影响。本文从理论出发并结合成渝客运专线璧山隧道斜井、缙云山隧道斜井的设计实际情况进行探讨，为以后类似工程的建设做参考。
1.隧道斜井位置选择
1.1井口位置选择
隧道斜井井口位置的确定应综合考虑斜井的长度、进洞条件、地形地质、施工场地布置、隧道弃渣等因数。
①考虑斜井长度
斜井井口位置的确定从很大程度上决定了斜井井身的长度。斜井的长度又将对隧道正洞施工产生较大影响。在其他条件允许的情况下，我们一般将洞口选在距正洞中线距离最短的地方，从而减小斜井自身长度。
②考虑进洞条件
能够最快完成斜井进洞及井身施工，可最大限度发挥其增加作业面和缩短工期的目的。斜井井口位置的进洞条件将直接影响斜井是否能及时进洞。进洞条件主要受机械设备、物资材料、电力、交通、水资源、劳力等进场情况的影响。在选取井口位置时，一方面选取电力、交通、资源等基础设施较为优越的地方；另一方面，前期施工所投入的机械设备、物资材料等能够及时发挥作用。
③考虑地形地质
斜井井口位置选取在地质条件较好、埋深较大的地方，既能保证快速施工，又能保证进洞安全。尽量避开不良地质或特殊地质地段，如古滑坡体、偏压地形、膨胀岩地段、软弱浅埋地段、易崩塌落石地段等。斜井进口位置不得选在泥石流、洪水等自然灾害易发地。
④考虑施工场地布置
