建筑制图第五章自测
题目1
标记题目
题干

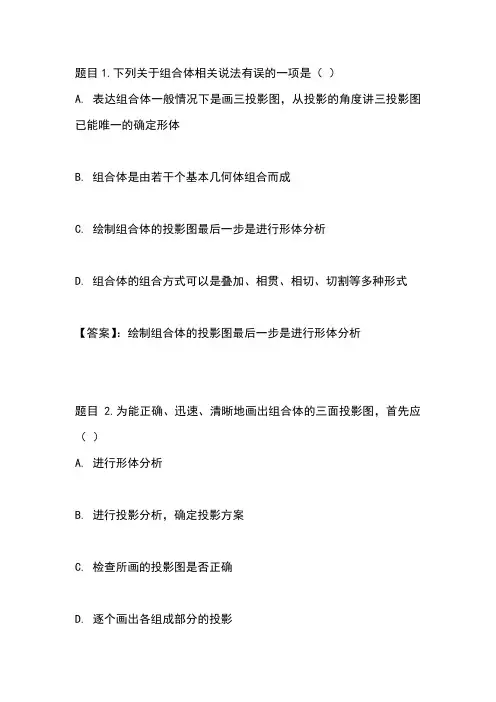

下列关于组合体相关说法有误的一项是（）
选择一项：
A.
唯一的确定形体
B. 绘制组合体的投影图最后一步是进行形体分析
C. 组合体是由若干个基本几何体组合而成
D. 组合体的组合方式可以是叠加、相贯、相切、切割等多种形式
反馈
你的回答正确
正确答案是：绘制组合体的投影图最后一步是进行形体分析
题目2
标记题目
题干
为能正确、迅速、清晰地画出组合体的三面投影图，首先应（）
选择一项：
A.
B. 进行形体分析
C.
D.
反馈
你的回答正确
正确答案是：进行形体分析题目3
标记题目
题干
读图的基本方法可概括为两类，分别为（）选择一项：
A.
B.
C. 形体分析和线面分析
D.
反馈
你的回答正确
正确答案是：形体分析和线面分析
第1章建筑制图基本知识 选择题 第1章 1．图纸的幅面的简称是（ A ） A．图幅 B. 图框C．标题栏D．会签栏 2．图纸上限定绘图区域的线框是指（ B ） A．图幅 B. 图框C．标题栏D．会签栏 3. 幅面代号为A0的图纸长、短边尺寸分别是（A ） A．1189mm、841mm B. 841mm、594mm C．420mm、297mm D．297mm、210mm 4．幅面代号为A1的图纸长、短边尺寸分别是（B ） A．1189mm、841mm B. 841mm、594mm C．420mm、297mm D．297mm、210mm 5. 幅面代号为A2的图纸长、短边尺寸分别是（C ） A．1189mm、841mm B. 841mm、594mm C．594mm、420mm D．297mm、210mm 6. 幅面代号为A3的图纸长、短边尺寸分别是（D ） A．1189mm、841mm B. 841mm、594mm C．420mm、297mm D．297mm、210mm 7. 幅面代号为A4的图纸长、短边尺寸分别是（D ） A．1189mm、841mm B. 841mm、594mm C．420mm、297mm D．297mm、210mm 8.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（ B ）A．1种 B. 2种C．3种D．4种 9．一般情况下，一个图样应选择的比例为（ A ） A．1种 B. 2种C．3种D．4种 10．图样及说明中的汉字宜采用（A ） A．长仿宋体 B. 黑体C．隶书D．楷体 11．制图的基本规定要求数量的数值注写应采用（ A ） A．正体阿拉伯数字 B. 斜体阿拉伯数字C．正体罗马数字D．斜体罗马数字 11．制图的基本规定要求数量的单位符号应采用（ C ） A．正体阿拉伯数字 B. 斜体阿拉伯数字C．正体字母D．斜体罗马数字 12. 绘制尺寸界线时应采用（C ） A．粗实线 B. 粗虚线C．细实线D．细虚线 13. 绘制尺寸起止符号时应采用（C ） A．中粗长线 B. 波浪线C．中粗断线D．单点长划线 14. 尺寸起止符号倾斜方向与尺寸界线应成（A ） A．450 B. 600 C．900D．1800 15. 图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（A ） A．10mm B. 20mm C．5mm D. 1mm 16. 平行排列的尺寸线的间距，宜为（ D ） A．1~2mm B. 2~3mm C．3~5mm D. 7~10mm 17. 平行排列的尺寸线的间距，宜为（ D ） A．1~2mm B. 2~3mm C．3~5mm D. 7~10mm 18. 标注球的半径尺寸时，应在尺寸前加注符号（ B ） A．R B. SR C．RS D. S 19. 标注圆弧的弧长时，表示尺寸线应以（ B ） A．箭头 B. 该圆弧同心的圆弧线表示C．标注圆弧的弦长 D. 平行与圆弧的直线
建筑制图基础练习题及答案 一、填空题 1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。A0图纸的图幅b×l== 841×1189 ,图框线与图幅线之间的间隔a为 25 ,c为10 。 2、图样的比例为图形与实物相对应的线性尺寸之比；图纸上的尺寸，应以尺寸数字为准，不得从图样上直接量取。 3、尺寸单位除标高及总平面是以米为单位外，其他必须以毫米为单位。角度的尺寸线应以圆弧表示。 4、尺寸应尽量布置在投影图的轮廓之外，并位于两个投影之间。同方向的尺寸可以组合起来，排成几道，小尺寸在内，大尺寸在外，相互间平行、等距，距离约为 7～10 mm。 5、剖视图分为全剖视图、半剖视图、局部剖视图，它的剖切方法有单一剖切面剖切、阶梯剖、旋转剖；断面图包括移出断面图、重合断面图和中断断面图。 6、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。剖切符号由剖切位置线和剖视方向线组成，他们分别用长度为 6～10 毫米和 4～6 毫米的粗实线来表示。 二、简答题： 1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？各部分的绘图规定是什么？尺寸的排列与布置有什么要求？ 答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。 各部分的绘图规定：（1）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm—3 mm；（2）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 mm —3mm。对于以圆弧为尺寸界线的起止符号，宜用箭头。（4）尺寸数字应依据其方向注写在靠近尺寸线的上方中部。尺寸数字的长度单位，通常除高程及总平面图上以米（m）为单位外，其他都以毫米（mm）为单位。 尺寸的排列与布置要求：画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于10 mm；平行排列的尺寸线间距为7 mm～10 mm，且应保持一致；互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序整齐排列。 2、简要叙述画组合体三面投影图的步骤？ 答：（1）、进行形体分析。首先将组合体分解成若干个基本体或部分基本体，确定组成组合体的各基本体的形状、相对位置，以及相邻表面的相互位置关系，从而确定组合体的组成方式。
国家开放大学《建筑制图基础》章节测试参考答案 第一章制图的基本知识 1.图纸幅面的简称是（） A. 图框 B. 会签栏 C. 图幅 D. 标题栏 2.建筑制图的基本单位是（） A. a B. c C. m D. b 3.下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（） A. 半径、直径、角度与弧长的起止符号，宜用箭头表示 B. 图样本身的任何图线均可用作尺寸线 C. 尺寸线应用细实线绘制，应与被注长度平行 D. 图样轮廓线可用作尺寸界限 4.绘制尺寸界线时应采用（） A. 粗实线 B. 细虚线 C. 细实线 D. 粗虚线 5.绘制尺寸起止符号时应采用（） A. 中粗长线 B. 单点长划线 C. 波浪线 D. 中粗断线 6.下列关于尺寸数字说法有误的一项是（）
A. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部 B. 尺寸数字是形体的实际尺寸，与画图比例无关 C. 图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标 D. 图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取 7.下列关于尺寸的排列与布置说法有误的一项是（） A. 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列 B. 尺寸宜标注在图样轮廓以内，可与图线、文字等相交 C. 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等 D. 互相平行的尺寸线，其中较小尺寸应离轮廓线较近 8.尺寸起止符号倾斜方向与尺寸界线应成（） A. 45 B. 180 C. 90 D. 60 9.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（） A. 10mm B. 5mm C. 20mm D. 1mm 10.平行排列的尺寸线的间距，宜为（） A. 7~10mm B. 3~5mm C. 1~2mm D. 2~3mm 11.下列关于半径、直径、球的尺寸标注说法有误的一项是（） A. 在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧 B. 半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧 C. 球的尺寸标注方法与圆弧半径和圆直径的尺寸标注方法相同
题目1图纸幅面的简称是（C）选择一项： A.标题栏 B.图框 C.图幅 D.会签栏 正确答案是：图幅 题目2建筑制图的基本单位是（B）选择一项： A.a B.b C.m D.c 正确答案是： b 题目3下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（A）选择一项： A.图样本身的任何图线均可用作尺寸线 B.尺寸线应用细实线绘制，应与被注长度平行 C.半径、直径、角度与弧长的起止符号，宜用箭头表示 D.图样轮廓线可用作尺寸界限 正确答案是：图样本身的任何图线均可用作尺寸线题目4绘制尺 寸界线时应采用（A） A.细实线 B.粗实线 C.粗虚线 D.细虚线 正确答案是：细实线 题目5绘制尺寸起止符号时应采用（A） A.中粗断线 B.中粗长线 C.单点长划线 D.波浪线 正确答案是：中粗断线 题目6下列关于尺寸数字说法有误的一项是（B） A.图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标 B.图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取
C.尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部 D.尺寸数字是形体的实际尺寸，与画图比例无关 正确答案是：图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取 题目7下列关于尺寸的排列与布置说法有误的一项是（C） A.总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度 应相等 B.互相平行的尺寸线，其中较小尺寸应离轮廓线较近 C.尺寸宜标注在图样轮廓以内，可与图线、文字等相交 D.互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列正确答案是：尺寸 宜标注在图样轮廓以内，可与图线、文字等相交 题目8尺寸起止符号倾斜方向与尺寸界线应成（D） A.180 B.90 C.60 D.45 正确答案是：45 题目9图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（D） A.20mm B.5mm C.1mm D.10mm 正确答案是：10mm 题目10平行排列的尺寸线的间距，宜为（A） A.7~10mm B.3~5mm C.1~2mm D.2~3mm 正确答案是：7~10mm 题目11下列关于半径、直径、球的尺寸标注说法有误的一项是（B） A.在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧 B.标注圆的直径尺寸时，直径数字前不得加直径符号
《建筑制图基础》机考网考题库及答案 试卷总分：100 答题时间：60分钟 客观题 基础知识选择题（共10题，共20分） 1. 投影法中规定空间点选用字母时应（） A 大写字母 B 小写字母 C 右上角加一撇的小写字母 D 右上角加两撇的小写字母 2. 如果直线经过平面上的两个点，则直线与平面的关系是（） A 直线必定在平面外 B 直线必定在平面内 C 直线垂直于平面 D 直线与平面成斜交 3. 点在某一投影面上的投影是（） A 点 B 平面 C 曲线 D 直线 4. 一般制图的最后一个步骤是（） A 绘制图样底稿 B 检查图样、修正错误 C 底稿加深 D 图纸整理 5. W面是指（） A 水平投影面 B 侧立投影面 C 正立投影面 D 剖切投影面 6. 在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子( ） A 愈大 B 愈小 C 不变 D 无法确定 7. 在制图中，把光线称为（） A 投影中心 B 投影线 C 投影面 D 投影法 8. 多面正投影图是（） A 用平行投影的正投影法绘制的多面投影图 B 用平行投影的正投影法绘制的单面投影图 C 用中心投影法绘制的单面投影图 D 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影 9. 点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的( ) A 同素性 B 从属性 C 定比性 D 平行性 10. 图纸上限定绘图区域的线框是指（） A 图幅 B 图框 C 标题栏 D 会签栏 读图选择题（共20题，共80分） 11
C . 3 种 D . 4 种 A . 1 种 B. 2 种 第1章 建 选择题 第1章 1．图纸的幅面的简称是（ A .图幅 B. 图框 C .标题栏 D . 会签栏 2.图纸上限定绘图区域的线框是指（ A .图幅 B. 图框 C .标题栏 D . 会签栏 3. 幅面代号为 A0 的图纸长、短边尺寸分别是 A . 1189mm 、 841mm B. 841mm 、594mm C . 420mm 、 297mm D . 297mm 、210mm 4. 幅面代号为 A1 的图纸长、短边尺寸分别是（ A . 1189mm 、 841mm B. 841mm 、594mm C . 420mm 、 297mm D . 297mm 、210mm 5. 幅面代号为 A2 的图纸长、短边尺寸分别是（ A . 1189mm 、 841mm B. 841mm 、594mm C . 594mm 、 420mm D . 297mm 、 210mm 6. 幅面代号为 A3 的图纸长、短边尺寸分别是（ A . 1189mm 、 841mm B. 841mm 、594mm C . 420mm 、 297mm D . 297mm 、210mm 7. 幅面代号为 A4 的图纸长、短边尺寸分别是（ A . 1189mm 、 841mm B. 841mm 、594mm C . 420mm 、 297mm D . 297mm 、210mm 8.一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的 A4 幅面，一般不多于（ A . 1 种 B. 2 种 9.一般情况下，一个图样应选择的比例为（ C . 3 种 D . 4 种

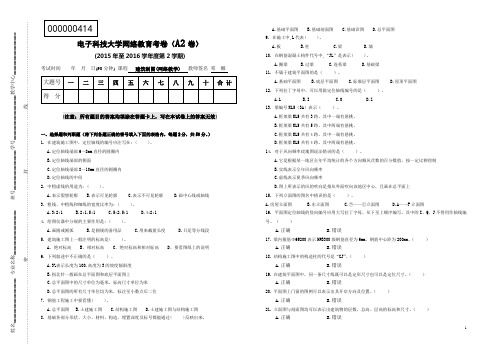

建筑制图基础试卷答案 一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分） 1．图纸的幅面的简称是（A ） A．图幅B. 图框C．标题栏D．会签栏 2. 幅面代号为A2的图纸长、短边尺寸分别是（C ） A．1189mm、841mm B. 841mm、594mm C．594mm、420mm D．297mm、210mm 3．图样及说明中的汉字宜采用（A ） A．长仿宋体 B. 黑体C．隶书D．楷体 4. 标注圆弧的弧长时，表示尺寸线应以（B ） A．箭头 B. 该圆弧同心的圆弧线 C．标注圆弧的弦长 D. 平行与圆弧的直线 5．在制图中，把光源称为(A) A．投影中心 B. 投影线C．投影面 D. 投影法 6．形成物体的最基本几何元素包括（A） A．点、直线和平面B．点、曲线和曲面C．点、曲线和平面D．曲面、曲线、直线 7．投影面展开之后，W，H两个投影都反映形体的宽度，这种关系称为（D ） A．长对正B．高平齐C．高平正D．宽相等 8．构成形体最基本的几何元素是（ A ）
A．点B．平面C．曲线D．直线 9．投影法中规定，空间点在W面的投影选用字母时应（D ）A．大写字母B．小写字母 C．右上角加一撇的小写字母D．右上角加两撇的小写字母10．直角的一边平行于某一投影面，则该直角在该投影面上的投影是（C ） A．锐角B．钝角C．直角D．不能确定 答案： 1．A2．C 3．A4．B 5．A 6．A7．D 8．A9．D 10．C 二、补全投影图中所缺图线。（每小题5分，共计15分） 1.答案：补对一条线得2分，补对两条线得4分，三条线都补对得5分，错补、多补该题不得分。 2. 答案：补对一条线得3分，两条都补对得5分，错补、多补该题不得分。
建筑制图基础自测第一章 题目1 图纸幅面的简称是（） 正确答案是：图幅 题目2 建筑制图的基本单位是（） 正确答案是：b 题目3 下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（） 正确答案是：图样本身的任何图线均可用作尺寸线 题目4 绘制尺寸界线时应采用（） 正确答案是：细实线 题目5 绘制尺寸起止符号时应采用（） 正确答案是：中粗断线 题目6 下列关于尺寸数字说法有误的一项是（） 正确答案是：图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取题目7 下列关于尺寸的排列与布置说法有误的一项是（） 正确答案是：尺寸宜标注在图样轮廓以内，可与图线、文字等相交 题目8 尺寸起止符号倾斜方向与尺寸界线应成（） 正确答案是：45
题目9 图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（）正确答案是：10mm 题目10 平行排列的尺寸线的间距，宜为（） 正确答案是：7~10mm 题目11 下列关于半径、直径、球的尺寸标注说法有误的一项是（） 正确答案是：标注圆的直径尺寸时，直径数字前不得加直径符号 题目12 图纸上限定绘图区域的线框是指（） 正确答案是：图框 题目13 标注球的半径尺寸时，应在尺寸前加注符号（） 正确答案是：SR 题目14 标注圆弧的弧长时，表示尺寸线应以（） 正确答案是：该圆弧同心的圆弧线表示 题目15 下列关于角度、弧长、弦长的标注说法有误的一项是（） 正确答案是：标注圆弧的弦长时，起止符号用中粗短线表示 题目16 在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（） 正确答案是：t 题目17
下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（） 正确答案是：坡度禁止用直角三角形标注 题目18 下列关于尺寸的简化标注说法有误的一项是（） 正确答案是：对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号题目19 制图前的准备工作不包括（） 正确答案是：检查图样、修正错误 题目20 一般制图的第一个步骤是（） 正确答案是：绘制图样底稿 题目21 一般制图的最后一个步骤是（） 正确答案是：图纸整理 题目22 圆弧连接的关键是根据已知条件，确定（） 正确答案是：连接圆弧的圆心和切点 题目23 幅面代号为A4的图纸长、短边尺寸分别是（） 正确答案是：297mm、210mm 题目24 在平面图形中确定尺寸位置的点、直线称为（） 正确答案是：尺寸基准 题目25 用于确定平面图形中各个组成部分的形状和大小的尺寸是（）
建筑制图基础知识 三、图样画法 在建筑物土0.000标高的平面图上应绘制指北针，并放在明显位置，所指的方向应与总图一致。 （二）立面图
立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标周等。 在立面图上，相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示，绘出其完整图形，其余部分只画轮廓线。外墙表面分格线应表示清楚。应用文字说明各部位所用面材及色彩。 有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称（如：①?⑩立面图、（A）?（F）立面图）。无定位轴线的建筑物可按平面图各面的朝向确定名称。 （三）剖面图 剖面图的剖切部位，应根据图纸的用途或设计深度，在平面图上选择能反映全貌、构造特征以及有代表性的部位剖切。剖切符号可用阿拉伯数字、罗马数字或拉丁字母编号。 剖面图内应包括剖切面和投影方1何可见的建筑构造、构配件以及必要的尺寸、标高等。 建筑平面、立面、剖面图中的尺寸分为总尺寸、定位尺寸、细部尺寸三种。绘图时，应根据设计深度和图纸用途确定所需注写的尺寸。标注平面图各部位的定位尺寸时，注写与其最邻近的轴线间的尺寸；标注剖面图各部位的定位尺寸时，注写其所在层次内的尺寸。 在建筑平面、立面、剖面图上，宜标注室内外地坪、楼地面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、雨棚、门、窗、台阶等处的标高。平屋面等不易标明建筑标高的部位可标注结构标高，并予以说明。结构找坡的平屋面，屋面标高可标注在结构板面最低点，并注明找坡坡度。 不同比例的平面图、剖面图，其抹灰层、楼地面、材料图例的省略画法，应符合下列规定：（1）比例大于1:50时，应画出抹灰层与楼地面、屋面的面层线，并宜画出材料图例；（2）比例等于1:50时，宜tai出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定； （3）比例小于1:50时，可不画出抹灰层，但宜画出楼地面、屋面的面层线； （4）比例为1:100?1:200时，可画简化的材料图例（如砌体墙涂红、钢筋混凝土涂黑等），但宜画出楼地面、屋面的面层线； （5）比例小于1:200时?，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。 四、字体 图样及说明中的汉字，宜采用长仿宋体，宽度与高度的关系应符合表4-3的规定。 表长仿宋体字高宽关系（皿） 五、比例 图样的比例，应为图形与实物相对应的线性尺寸之比。比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号（图4-3）o 平面图1： 100 ⑥1： 20 图4-3比例的注写
题目1 图纸幅面的简称是（C）选择一项： A. 标题栏 B. 图框 C. 图幅 D. 会签栏 正确答案是：图幅 题目2建筑制图的基本单位是（B）选择一项： A. a B. b C. m D. c 正确答案是：b 题目3下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（A）选择一项： A. 图样本身的任何图线均可用作尺寸线 B. 尺寸线应用细实线绘制，应与被注长度平行 C. 半径、直径、角度与弧长的起止符号，宜用箭头表示 D. 图样轮廓线可用作尺寸界限 正确答案是：图样本身的任何图线均可用作尺寸线 题目4 绘制尺寸界线时应采用（A） A. 细实线 B. 粗实线 C. 粗虚线 D. 细虚线 正确答案是：细实线 题目5 绘制尺寸起止符号时应采用（A） A. 中粗断线 B. 中粗长线 C. 单点长划线 D. 波浪线 正确答案是：中粗断线 题目6 下列关于尺寸数字说法有误的一项是（B） A. 图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标 B. 图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取
C. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部 D. 尺寸数字是形体的实际尺寸，与画图比例无关 正确答案是：图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取 题目7下列关于尺寸的排列与布置说法有误的一项是（C） A. 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等 B. 互相平行的尺寸线，其中较小尺寸应离轮廓线较近 C. 尺寸宜标注在图样轮廓以内，可与图线、文字等相交 D. 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列 正确答案是：尺寸宜标注在图样轮廓以内，可与图线、文字等相交 题目8 尺寸起止符号倾斜方向与尺寸界线应成（D） A. 180 B. 90 C. 60 D. 45 正确答案是：45 题目9图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（D） A. 20mm B. 5mm C. 1mm D. 10mm 正确答案是：10mm 题目10平行排列的尺寸线的间距，宜为（A） A. 7~10mm B. 3~5mm C. 1~2mm D. 2~3mm 正确答案是：7~10mm 题目11 下列关于半径、直径、球的尺寸标注说法有误的一项是（B） A. 在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧 B. 标注圆的直径尺寸时，直径数字前不得加直径符号
《土木建筑制图教案》 目录 第一篇制图基本知识 第一章制图仪器与用品 第一制器与工具???????????????????????3 第二制用品??????????????????????????5第二章基本制图标准 第一制准介????????????????????????6 第二????????????????????????????7 第三????????????????????????????8 第四字体????????????????????????????8 第五比例????????????????????????????9 第六尺寸注??????????????????????????9第三章投影的基本知识 第一投影的概念?????????????????????????10 第二正投影??????????????????????????11 第三点的投影??????????????????????????13 第四直的投影?????????????????????????13 第五平面的投影?????????????????????????15第四章基本体的投影 第一基本体的投影????????????????????????16 第二合体的投影????????????????????????17 第三同坡屋面??????????????????????????18第五章剖视图和断面图 第一剖???????????????????????????20 第二断面???????????????????????????21第二篇房屋建筑工程施工图 第六章建筑工程施工图的基本知识 第一施工的生????????????????????????22 第二施工的分和排序???????????????????22 第三注意的??????????????????????23第七章建筑施工图 第一概述????????????????????????????23
题目1图纸幅面的简称是（C）选择一项： 「A.标题栏「B.图框广I C.图幅厂I D.会签栏 正确答案是：图幅题目2建筑制图的基本单位是（B）选择一项：厂A. a 厂B. b 厂C. m 厂D. c 正确答案是：b 题目3下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（A）选择一项： 「A.图样本身的任何图线均可用作尺寸线 r B.尺寸线应用细实线绘制，应与被注长度平行 厂C.半径、直径、角度与弧长的起止符号，宜用箭头表示 广D.图样轮廓线可用作尺寸界限 正确答案是：图样本身的任何图线均可用作尺寸线题目4绘制尺寸界线时应采用（A） 厂A.细实线r B.粗实线厂C.粗虚线厂D.细虚线 正确答案是：细实线 题目5绘制尺寸起止符号时应采用（A） 厂A.中粗断线厂B.中粗长线厂C.单点长划线厂D.波浪线正确答案是：中粗断线 题目6下列关于尺寸数字说法有误的一项是（B） A.图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标厂 B.图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取" C.尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部「 D.尺寸数字是形体的实际尺寸，与画图比例无关正确答案是：图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取题目7下列关于尺寸的排列与布置说法有误的一项是（C） A. 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等 B. 互相平行的尺寸线，其中较小尺寸应离轮廓线较近 ■' C.尺寸宜标注在图样轮廓以内，可与图线、文字等相交 广D.互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列正确答案是：尺寸宜标注在图样轮廓以内，可与图线、文字等相交题目8尺寸起止符号倾斜方向与尺寸界线应成（D） 厂 A. 180 厂 B. 90 厂 C. 60 厂 D. 45 正确答案是：45 题目9图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（ D ）r A. 20mm 厂 B. 5mm r C. 1mm 厂 D. 10mm 正确答案是：10mm 题目10平行排列的尺寸线的间距，宜为（A）
第一章 题目1.图纸幅面的简称是图幅 题目2建筑制图的基本单位是b 题目3.下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是 图样本身的任何图线均可用作尺寸线 题目4绘制尺寸界线时应采用细实线 题目5绘制尺寸起止符号时应采用中粗断线 题目6下列关于尺寸数字说法有误的一项是 图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取 题目7下列关于尺寸的排列与布置说法有误的一项是 尺寸宜标注在图样轮廓以内，可与图线、文字等相交 题目8尺寸起止符号倾斜方向与尺寸界线应成45 题目9图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于10mm 题目10平行排列的尺寸线的间距，宜为7~10mm 题目11下列关于半径、直径、球的尺寸标注说法有误的一项是 标注圆的直径尺寸时，直径数字前不得加直径符号 题目12图纸上限定绘图区域的线框是指图框 题目13标注球的半径尺寸时，应在尺寸前加注符号SR 题目14标注圆弧的弧长时，表示尺寸线应以该圆弧同心的圆弧线表示 题目15下列关于角度、弧长、弦长的标注说法有误的一项是 标注圆弧的弦长时，起止符号用中粗短线表示 题目16在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号t 题目17下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是 坡度禁止用直角三角形标注 题目18下列关于尺寸的简化标注说法有误的一项是 对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号 题目19制图前的准备工作不包括检查图样、修正错误 题目20一般制图的第一个步骤是绘制图样底稿 题目21一般制图的最后一个步骤是图纸整理 题目22圆弧连接的关键是根据已知条件，确定连接圆弧的圆心和切点 题目23幅面代号为A4的图纸长、短边尺寸分别是297mm、210mm 题目24在平面图形中确定尺寸位置的点、直线称为尺寸基准 题目25用于确定平面图形中各个组成部分的形状和大小的尺寸是尺寸定型 题目26用于确定平面图形中各个组成部分的相对位置的尺寸是尺寸定位 题目27一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于2种 题目28图形与实物相对应的线性尺寸之比称为比例 题目29图形与实物相对应的线性尺寸之比称为1种 题目30图样及说明中的汉字宜采用长仿宋体 题目31制图的基本规定要求数量的数值注写应采用正体阿拉伯数字 题目32图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜75 第二章 题目1在制图中，把光源称为投影中心 题目2平行投影法又分为正投影法和斜投影法 题目3在建筑制图中，最常用的投影法是平行投影法中的正投影法 题目4形成物体的最基本几何元素包括点、直线和平面 题目5点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的同素性 题目6点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的同素性
】 1、尺寸标注标注图形的尺寸（2）分析左图尺寸标注的错误，并在右图正确注出。 … ( （3）分析左图尺寸标注的错误，并在右图正确注出。
2-1、求各点的第三投影，并填上各点到投影面的距离。 。 、 2-4 已知E （22，30，20），F 点在E 点之左10mm ，之下10mm ，之后 10mm ；G 点在E 点的 正右方12mm ，作出点E 、F 、G 的三面投影。 A 点距V 面（ ）、距H 面（ ）、距W 面（ ） | B 点距V 面（ ）、距H 面（ ）、距W 面（ ） C 点距V 面（ ）、距H 面（ ）、距W 面（ ） D 点距V 面（ ）、距H 面（ ）、距W 面（ ） 2-3、比较A 、B 、C 三点的相对位置。 （上、下） 》 A 点在 B 点 （左、右） （前、后） （上、下） B 点在 C 点 （左、右） （前、后） （上、下） C 点在A 点 （左、右） （前、后）
E点距V面（）、距H面（）、距W面（） F点距V面（ ）、距H面（）、距W面（） 2-5 在立体的投影图上，标出直线的三个投影，并说明其对投影面的相对位置（参照立体图）。 (1) (2) , DE是_________线； DF是_________线；
2-6判断下列直线的位置。 AB 是 ， CD 是 ， EF 是 ， MN 是 。 2-7判别AB 和CD 两直线的相对位置（平行、相交、交叉）。 。 2-8 完成平面五边形ABCDE 的投影。 2-9 完成正方形ABCD 的两面投影。 AB 是_________线； BK 是_________线； ; AC 是_________线。
题目 1图纸幅面的简称是（ A. 标题栏 B. C）选择一项： 图框 C. 图幅 D. 会签栏 正确答案是：图幅 题目 2 建筑制图的基本单位是（B）选择一项： A. a B. b C. m D. c 正确答案是： b 题目 3 下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（ A）选择一项： A.图样本身的任何图线均可用作尺寸线 B.尺寸线应用细实线绘制，应与被注长度平行 C.半径、直径、角度与弧长的起止符号，宜用箭头表示 D.图样轮廓线可用作尺寸界限 正确答案是：图样本身的任何图线均可用作尺寸线 题目 4 绘制尺寸界线时应采用（ A） A. 细实线 B. 粗实线 C. 粗虚线 D. 细虚线 正确答案是：细实线 题目 5 绘制尺寸起止符号时应采用（ A. 中粗断线 B. 中粗长线A） C. 单点长划线 D. 波浪线 正确答案是：中粗断线 题目 6 下列关于尺寸数字说法有误的一项是（B） A.图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标 B.图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取 C.尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部 D.尺寸数字是形体的实际尺寸，与画图比例无关 正确答案是：图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取 题目 7 下列关于尺寸的排列与布置说法有误的一项是（C） A.总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度 应相等 B.互相平行的尺寸线，其中较小尺寸应离轮廓线较近 C.尺寸宜标注在图样轮廓以内，可与图线、文字等相交 D.互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列 正确答案是：尺寸宜标注在图样轮廓以内，可与图线、文字等相交 题目 8 尺寸起止符号倾斜方向与尺寸界线应成（ D） A. 180 B. 90 C. 60 D. 45 正确答案是： 45 题目 9 图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（D）
建筑制图基础本章自 测一
题目1 图纸幅面的简称是（C）选择一项： A. 标题栏 B. 图框 C. 图幅 D. 会签栏 正确答案是：图幅 题目2建筑制图的基本单位是（B）选择一项： A. a B. b C. m D. c 正确答案是：b 题目3下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（A）选择一项： A. 图样本身的任何图线均可用作尺寸线 B. 尺寸线应用细实线绘制，应与被注长度平行 C. 半径、直径、角度与弧长的起止符号，宜用箭头表示 D. 图样轮廓线可用作尺寸界限 正确答案是：图样本身的任何图线均可用作尺寸线 题目4 绘制尺寸界线时应采用（A） A. 细实线 B. 粗实线 C. 粗虚线 D. 细虚线 正确答案是：细实线 题目5 绘制尺寸起止符号时应采用（A） A. 中粗断线 B. 中粗长线 C. 单点长划线 D. 波浪线 正确答案是：中粗断线 题目6 下列关于尺寸数字说法有误的一项是（B） A. 图样上的尺寸单位在不同专业图中有具体规定，一般都省略不标 B. 图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取
C. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部 D. 尺寸数字是形体的实际尺寸，与画图比例无关 正确答案是：图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取 题目7下列关于尺寸的排列与布置说法有误的一项是（C） A. 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸界线可稍短，但其长度应相等 B. 互相平行的尺寸线，其中较小尺寸应离轮廓线较近 C. 尺寸宜标注在图样轮廓以内，可与图线、文字等相交 D. 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列 正确答案是：尺寸宜标注在图样轮廓以内，可与图线、文字等相交 题目8 尺寸起止符号倾斜方向与尺寸界线应成（D） A. 180 B. 90 C. 60 D. 45 正确答案是：45 题目9图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（D） A. 20mm B. 5mm C. 1mm D. 10mm 正确答案是：10mm 题目10平行排列的尺寸线的间距，宜为（A） A. 7~10mm B. 3~5mm C. 1~2mm D. 2~3mm 正确答案是：7~10mm 题目11 下列关于半径、直径、球的尺寸标注说法有误的一项是（B） A. 在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧
建筑制图基础自测］第一章 题目1 图纸幅面的简称是（） 正确答案是：图幅 题目2 建筑制图的基本单位是（） 正确答案是：b 题目3 下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（）正确答案是：图样本身的任何图线均可用作尺寸线 题目4 绘制尺寸界线时应采用（） 正确答案是：细实线 题目5 绘制尺寸起止符号时应采用（） 正确答案是：中粗断线 题目6 下列关于尺寸数字说法有误的一项是（） 正确答案是：图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取题目7 下列关于尺寸的排列与布置说法有误的一项是（） 正确答案是：尺寸宜标注在图样轮廓以内，可与图线、文字等相交题目8 尺寸起止符号倾斜方向与尺寸界线应成（） 正确答案是：45 题目9 图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（）正确答案是：10mm 题目10 平行排列的尺寸线的间距，宜为（） 正确答案是：7~10mm 题目11 下列关于半径、直径、球的尺寸标注说法有误的一项是（） 正确答案是：标注圆的直径尺寸时，直径数字前不得加直径符号 题目12 图纸上限定绘图区域的线框是指（） 正确答案是：图框 题目13 标注球的半径尺寸时，应在尺寸前加注符号（） 正确答案是：SR 题目14 标注圆弧的弧长时，表示尺寸线应以（） 正确答案是：该圆弧同心的圆弧线表示 题目15 下列关于角度、弧长、弦长的标注说法有误的一项是（） 正确答案是：标注圆弧的弦长时，起止符号用中粗短线表示
题目16 在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（） 正确答案是：t 题目17 下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（） 正确答案是：坡度禁止用直角三角形标注 题目18 下列关于尺寸的简化标注说法有误的一项是（） 正确答案是：对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符 题目19 制图前的准备工作不包括（） 正确答案是：检查图样、修正错误 题目20 一般制图的第一个步骤是（） 正确答案是：绘制图样底稿 题目21 一般制图的最后一个步骤是（） 正确答案是：图纸整理 题目22 圆弧连接的关键是根据已知条件，确定（） 正确答案是：连接圆弧的圆心和切点 题目23 幅面代号为A4的图纸长、短边尺寸分别是（） 正确答案是：297mm 210mm 题目24 在平面图形中确定尺寸位置的点、直线称为（） 正确答案是：尺寸基准 题目25 用于确定平面图形中各个组成部分的形状和大小的尺寸是（） 正确答案是：尺寸定型 题目26 用于确定平面图形中各个组成部分的相对位置的尺寸是（） 正确答案是：尺寸定位 题目27 般不多于（）一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，- 正确答案是：2种 题目28 图形与实物相对应的线性尺寸之比称为（） 正确答案是：比例 题目29 图形与实物相对应的线性尺寸之比称为（） 正确答案是：1种 题目30
题目1 图纸幅面的简称就是(C)选择一项: A、标题栏 B、图框 C、图幅 D、会签栏 正确答案就是:图幅 题目2建筑制图的基本单位就是(B)选择一项: A、a B、b C、m D、c 正确答案就是:b 题目3下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项就是(A)选择一项: A、图样本身的任何图线均可用作尺寸线 B、尺寸线应用细实线绘制,应与被注长度平行 C、半径、直径、角度与弧长的起止符号,宜用箭头表示 D、图样轮廓线可用作尺寸界限 正确答案就是:图样本身的任何图线均可用作尺寸线 题目4 绘制尺寸界线时应采用(A) A、细实线 B、粗实线 C、粗虚线 D、细虚线 正确答案就是:细实线 题目5 绘制尺寸起止符号时应采用(A)
A、中粗断线 B、中粗长线 C、单点长划线 D、波浪线 正确答案就是:中粗断线 题目6 下列关于尺寸数字说法有误的一项就是(B) A、图样上的尺寸单位在不同专业图中有具体规定,一般都省略不标 B、图样上的尺寸,应以尺寸数字为准,当然也可从图上直接量取 C、尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部 D、尺寸数字就是形体的实际尺寸,与画图比例无关 正确答案就是:图样上的尺寸,应以尺寸数字为准,当然也可从图上直接量取 题目7下列关于尺寸的排列与布置说法有误的一项就是(C) A、总尺寸的尺寸界线应靠近所指部位,中间的分尺寸界线可稍短,但其长度应相等 B、互相平行的尺寸线,其中较小尺寸应离轮廓线较近 C、尺寸宜标注在图样轮廓以内,可与图线、文字等相交 D、互相平行的尺寸线,应从被注写的图样轮廓线由近向远整齐排列 正确答案就是:尺寸宜标注在图样轮廓以内,可与图线、文字等相交 题目8 尺寸起止符号倾斜方向与尺寸界线应成(D) A、180 B、90 C、60 D、45
