中考物理电学实验探究题汇编
3、）热敏电阻的阻值会随温度的改变而改变。小明同学用甲图所示的电路来探究热敏电阻R T 的阻值与温度的关系。已知M 为控温器，电源电压恒为12V ，R 为电阻箱（一种可以改变并读出阻值的变阻器）。
（1）在控温器中应该加入下列哪种液体？
A ．自来水
B ．煤油
C ．食盐溶液
（2）当控温器中液体温度为80℃，电阻箱阻值为100Ω时，电流表的示数为0.1A 。则该温度下热敏电阻的阻值为 Ω。
（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1A 。通过计算得到相关数据记录如下。从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而 。
答案：（1）B （2）20Ω （3） 减小 5、（）2011年5月1日开始实施的《刑法修正案(八）》，对"饮酒驾车"和"醉酒驾车"制定了严格的界定标准，如下表所示。
饮酒驾车 20mg/100mL ≤ 血液中的酒精含量 < 80mg/100mL
醉酒驾车
血液中的酒精含量≥80mg/l00mL
①内江交警在某次安全行车检查中，检测到某驾驶员100mL 的血液中酒精含量为66mg ，那么，该驾驶员属于 。
温度t （℃） 70 60 50 40 30 20 10 …电阻R T （Ω）
22
28
35
44
56
73
94
…
②如图甲所示，是酒精检测仪的简化电路。其中，定值电阻R0=10Ω，电源电压为3V；R为气敏电阻，它的阻值与酒精气体含量的关系如图乙所示。如果通过检测仪检测到驾驶员的血液中酒精含量为12%时，电流表的示数为A。
答案：①饮酒驾车②0.25
7、（）小明在欣赏圣诞树上的小彩灯时发现，各小彩灯的连接方式为串联，当其中一只灯丝熔断，其他彩灯却仍能发光，如图甲，这是为什么呢？他仔细观察灯泡的构造如图乙，查阅得知细金属丝表面涂有绝缘物质；取一只完好的彩灯，按图丙电路进行实验，电源电压为7.5V，数据及现象记录如下表：
1 2 3 4 5 6
实验
次数
0.3 1 2 4 6 7.5
电压
（V）
电流0.06 0.10 0.12 0.20 0
（A）
彩灯亮度
不发
红
弱光较亮亮很亮灯丝
烧断
请依据上述信息完成以下问题：
（1）第4次实验电流表示数如图丁，其读数为_____________安；
（2）从数据中发现，通过彩灯的电流与电压不成正比，其原因是____________________ ____________________________________；
（3）能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是______________________
____________________________；
（4）请依据彩灯结构及实验现象，推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是_________________________________。
答案：（1）0.18
（2）彩灯电阻因温度的变化而发生改变（提到电阻发生变化等类似答案均给分）
（3）第6次实验时灯丝两端电压等于电源电压（或7.5V）
（4）在220伏（较高电压）下，细金属丝表面的绝缘层被击穿（提到绝缘体变成导体等其它类似答案均给分，不提到电压扣1分）
8、（）某同学将一节旧电池、5Ω的定值电阻、开关和电压表连接成图甲所示电路，发现开关断开和闭合时，电压表的示数有明显的不同。他很好奇，在老师的帮助下他得知：干电池内部本身存在电阻，其情况相当于一节干电池与一电阻串联（如图乙虚线框内所示）。当开关闭合后，干电池内部的电阻分到了一部分电压，从而提供给定值电阻的电压减小。为了求证，他又进行了如下实验：
①测出图甲所示电路中开关断开时电压表示数为1.4V，闭合开关后电压表的示数为1V；
②将定值电阻由5Ω更换为12Ω，测出电路中开关断开时电压表示数为1.4V，闭合开关后电压表的示数为1.2V。
（1）该同学将定值电阻由5Ω更换为12Ω的想法是：当电路中定值电阻变大，电路中的电流变小，干电池内部电阻分到的电压变小。实验①和②中测得的数据是否支持他的想法？__________（选填“支持”或“不支持”）
（2）根据实验②测出的数据，计算出该干电池的内部电阻为_________Ω。
答案：（1）支持
（2）2
10、（）．实验室备有下列器材：
A．待测定值电阻R x：阻值在7~9Ω之间
B．滑动变阻器：最大阻值500Ω
C．滑动变阻器：最大阻值10Ω
D．定值电阻R0：阻值10Ω
E．电流表A：测量范围0~0.6A，0~3A
F．电源E：电源电压U恒为4V
G．单刀双掷开关（双向开关）S及导线若干
为了较精确地测出待测电阻R x的电阻，小聪、小亮和小英共同设计了下图所示的电路。
（1）在他们设计的电路中，电流表的量程应选_______A，滑动变阻器应选_______（填器材前面的序号字母）。
（2）小亮设计的实验操作主要步骤是：
Ⅰ．将开关掷向a，移动滑片P至某一位置，使A表的指针指到表盘上某一适当位置；读出电路稳定后A表的示数（记为I1）；
Ⅱ．将开关掷b，移动滑片P至另一位置，使A表的指针指到表盘上另一适当位置；读出电路稳定后A表的示数（记为I2）；
小聪和小英认为小亮设计的步骤Ⅱ中有不妥当之处，正确的步骤Ⅱ应该是：将开关掷向b，___________________________________________。
（3）按正确的操作，他们测出了步骤Ⅰ、Ⅱ中A表的示数（记为I1、I2）。请你写出用测得的物理量I1、I2和已知物理量U、R0表示的R x的表达式：R x=______________。
答案：（1）0．6 A C
（2）将开关掷向b，保持滑动变阻器的滑片位置不变，使A表的指针指到表盘上另一适当位置；读出电路稳定后A表的示数（记为I2）
（3）R0+[U（I2- I1）/（I1 I2）]
11、（如下图所示，其中“” 是电阻箱，电源电压恒定但未知，现再给你一只电压表，请你想法测出未知电阻R x的大小。
（1）请把电压表画在右图中的合理位置上。 （2）实验步骤：
a. ；
b. 。
（3）Rx 经的表达式： R x= 。
（4）此实验过程中运用的探究方法是 。 答案：（1）略
（2）a. 闭合开关S ，把S 1与a 接触，适当调节滑动变阻器的滑片，记下电压表示数为U ；
b. 保持滑片不动，闭合开关S ，把S 1与b 接触，调节电阻箱R 0，使电压表示数仍为U ，读出此时电阻箱的阻值R 0。
（3）R 0 （4）等效替代法 15、（）．过去，我们再电路中常常把电压表当成一个“无穷大”的电阻，以至于认为它没有电流通过；实际上它是一个大电阻，在测电压时是有电流通过的，它的读数就是它自身两端的嗲呀。
下面我们实验的方法来测量电压表○V1的电阻值（已知它的电阻值在4800Ω~5100Ω之间）。再给出如下器材：
○1电压表○V2，已知它的电阻值在2300Ω~2400Ω之间； ○
2R 0=3000Ω的定值电阻一个； ○
3电源一个；开关一个；导线若干。 （为确保安全，二个电压表的量程均大于电源电压）
则：（1）用给出的器材画出精确测量电压表○V1电阻的电路图； （2）根据已知量和所测出的物理量写出电压表○V1电阻的表达式：
=1V R ___________________。
答案：（1）如图
（2）1
20
11U U R U R V -=
20、（）．小明用"伏安法"测量定值电阻R X 的阻值，实验室提供的实验器材有:
A．待测电阻R x(阻值约为200Ω) ；
B．二节干电池(每节干电池的电压约为1．5V) ；
C．电压表一个(量程0~3V，0~15V)；
D．电流表一个(量程0~0．6A，0~3A)；
E．滑动变阻器R o(规格为100Ω，2A)；
F．开关S一个，导线若干。则：
①小明用如图所示的电路来测量待测电阻R x的阻值，则该电路中电流表所选用的量程对应的分度值为；电路中的最大电流约为A。
②小明同学在实验过程中发现该实验不能较精确地测量出待测电阻R x的阻值。那么，为了能较精确的测出电阻R x的阻值，请你只利用提供的部分器材重新设计一种可行的实验方案：
A．在虚线方框内画出你设计的可行实验电路图，要求连接好电路后，电表的位置不移动就能测出待测电阻R x的阻值(其中，部分已画好) 。
B．根据所画的电路图，用铅笔画线代替导线将实物图连接起来，使之成为符合要求的电路(没有选用的器材就不要连接。其中，部分导线已连好)
C．简述主要的实验步骤：第一步：
；
第二步：。
D．写出待测电阻的表达式Rx= (用实验步骤和题中的相关字母表示)
答案：①0.02A 0.015A
②A．如下图
B．如下图
C ．第一步：闭合开关S ，保持滑片P 在b 端，记下电压表的示数为U 1 第二步：把滑片P 滑到a 端，记下电压表的示数为U 2
D ．
1
20
1U U R U
21、（．小明从网上了解到，干电池内部其实是有电阻的，分析电路时，可以把干电池看成是由一个电压为U 、电阻为零的理想电源与一个电阻值为r 的电阻串联而成，如图甲所示。在老师指导下，小明设计了图乙所示的电路来测量一节干电池内部的电阻。
（1）连接电路时，电压表应选_______量程（选填“0~3V”或“0~15V”）。闭合开关前滑动变阻器的滑片P 应移到________端。
（2）实验中，移动滑动变阻器的滑片P ，记录多组电流表和电压表的示数。此时，应注意避免电路造成_______路，损坏电路元件。
（3）根据实验数据，绘出U —I 图像，如图丙所示。当电流表的示数如图丁所示时，读数为_________A ，电压表的示数应为__________V 。
（4）根据实验数据，求得这节干电池内部电阻r =_______Ω。 答案：（1）0~3V a （2）短
23、（）磁场的强弱可用磁感应强度（B ）表示，单位为特（T ）。某些材料的电阻值随磁场增强而增大的现象称为磁阻效应，用这些材料制成的电阻称为磁敏电阻，利用磁敏电阻可以测量磁感应强度。某磁敏电阻R B 在室温下的阻值与外加磁场B 大小间的对应关系如表所示。
外加磁场B ／T 0 0．04 0．08 0．12 0．16 0．20 磁敏电
阻R ／Ω
150
170
200
230
260
300
把R B 接入如图所示电路(电源电压恒为9V ，滑动变阻器R’上标有“100 1A”字样)，并在室温下进行实验。
（1）当外加磁场增强时，电路中的电流(填“变大”、“变小”或“不变”)；为了使电压表的示数保持不变，滑动变阻器R’的滑片JF)应向(填“0”或“6”)端移动；
（2）R B所在处无外加磁场时，R B=150Ω；此时闭合开关，滑片P在a端和b端之间移动时，电压表示数的变化范围是多少?(不计实验电路产生的磁场，下同)
（3）当电路置于某磁场处，滑动变阻器R’滑片P位于b端时，电压表的示数为6V，则该处磁场的磁感应强度为T。
答案：（1）变小b
（3）0.08
27．（）在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为8Ω。
（1）某同学连接的电路如图11所示，请指出其中的两次错误或不妥：
①________________________________________________________；
②________________________________________________________。
（2）将上述错误或不妥改正后，闭合开关，如果发现灯泡发出特别耀眼的光，且此时电流表、电压表都有示数，则出现该现象的原因可能是________________________________。
（3）实验时，调节滑动变阻器，当电压表的示数为___________V时，灯泡正常发光，此时电流表示数如图12所示，读数为_____________A，该灯泡的额定功率为_________W。
（4）该实验还可以测定小灯泡的电阻，根据以上实验数据，这个小灯泡正常工作时的电阻为____________Ω。
【答案】（1）①电流表正负接线柱接反；②滑动变阻器的接线柱接错。
（2）滑动变阻器的滑片没有位于最大阻值处。 （3）2.5 0.34 085 （4）7.35
28．)小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A ，额定电压是2.5V 的灯L 1和额定电压是3.8V 的灯L 2，先后接在电源电压恒为6V 的电路中，按照如图l6所示的电路开始探究。
图16 图17
(1)请你用笔画线代替导线，根据图16所示的电路图，将图17所示实物图连接完整。 (2)若小雷连接Eg 路后闭合开关，灯L 1几乎不发光，移动滑片P 也不能改变灯的亮度。原因是他把滑动变阻器的_______、_______．(选填“AB ”或“CD ”)接线柱接入了电路。
(3)小雷排除故障后，按图17所示的电路继续进行实验：
①闭合开关，滑片P 向_______(选填“A"或“B")端移动，使灯L 1发光，测出灯L 1的相关物理量，记录和计算结果如下表：
次数 电压／V 实际功率／W
电阻Ω 1 1．6 O ．20 O ．32 8．00 2 2．5 O ．24 O ．60 1O.42 3
2．8
O ．26
O ．73
1O ．77
②请将记录数据时遗漏的物理量和单位填入表格的空格处。
(4)小雷注意到灯L 1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数 据得出的结论是小灯泡越亮，它的实际功率越________。
(5)用L 2替换L 1重复上面的实验时，需要改变_______表的量程，发现灯L 2的亮度变化规律与灯L 1相似。
(6)小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L 1的3次电阻的平均值代表它的电阻更准确。"这种说法错误的原因是小雷忽略了__________．对小灯电阻的影响。
②有同学认为“把灯L 1换成定值电阻，该实验可以用来研究导体中的电流与电压的关 系。"你认为这种说法___________(选填“正确”或“错误”)。
【答案】（1）；
（2）A、B；（3）①A 、②电流／A；（4）大；（5）电压；（6）①温度、②正确。
29．（）测定小灯泡的功率的实验电路图如右图所示。
（1）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是
A.滑动变阻器断路
B.电压表短路
C.灯泡短路
D.灯泡断路
（2）排除故障后，闭合开关，使灯泡正常发光。若要使小灯泡变的更亮一些，变阻器的滑片P应向移动（选填“左”或“右”）。当变阻器的滑片移到某一点时，电流表和电压表的示数如图所示，此时电流表的示数为A，电压表的示数为V，小灯泡的实际功率为W。
【答案】（1）D
(2)左0.32 2 0.64
31．（）在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω，实验器材如图甲所示．
(1)在图甲中，请你用笔画线代替导线将电路连接完整(导线不得交叉)；
(2)在连接电路时开关应 ，滑动变阻器的滑片应放在 (选填“A”或“B”)端；
(3)某次实验中，电压表读数为l.8V ．要测量小灯泡的额定功率，应将滑片向 (选填“A”或“B”)端滑动，小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为 W ．
【答案】(1)见图 (2)断开
B (3)A 0.75
32．（）（）小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图22所示电路，选用分别标有“1.5V 0.25A ”、“2.5V 0.3A ”和“3.8V0.3A ”字样的小灯泡L 1、L 2、L 3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系。
（1）他将灯L 1接入图22电路，请你用笔画线代替导线，帮他将实物电路连接完整。 （2）闭合开关前，滑动变阻器的滑片P 应置于＿＿＿（选填“A ”或“B ”）端。
（3）闭合开关后，他调节滑动变阻器的滑片P ，使通过灯L 1的电流为0.2A ，再测出L1两端的电压，此时电压表示数如图23所示，为＿＿＿＿V ，然后计算出此时灯L 1的电阻是＿＿＿Ω，实际功率是＿＿＿＿W 。
第30题图
（4）换上灯L 2，闭合开关，此时电流表的示数将变＿＿＿（选填“大”或“小”），为保持电流为0.2A 不变，应将滑片P 向＿＿＿（选填“A ”或“B ”）端移动；再测出L2两端的电压，算出L 2的电阻和功率。
换上灯L 3，做第三次实验，并将实验数据记录在下表。
次数
灯泡
I/A U/V R/Ω
P/W 1 L 1 0.2
2 L 2 1.6 8 0.32
3
L 3
2.4
12
0.48
（5）请根据实验数据，在图24中作出小灯泡功率与电阻关系的图像。
（6）分析图像可得结论：在电流一定时，小灯泡的实际功率与电阻成＿＿＿关系。 （7）小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便。对此你可以如何改进？＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
【答案】（1）如答图4所示 （2）A （3）0.8 4 0.16 （4）小 B （5）如答图5所示 （6）正比 （7）可以将L 1、L 2串联在同一电路中，就控制了电流一定。
34．）小明按右图所示电路图做测量小灯泡电功率的实验，实验室可提供下列器材： A.电流表 B.电压表
C.滑动变阻器R(阻值0～20Ω)
D.电阻为6Ω的待测灯泡L （电阻不随温度变化）
E.电源E （电压为4.5并保持不变）
F．开关S及导线若干
（1）根据电路图和实验室提供的器材，可以判断出：实验时通过灯泡的最小电流为_______A；加在灯泡两端的最大电压为 V；
（2）若小明所选电压表的量程为0～3V、电流表的量程为0～0.6A，实验要求测量时通过灯泡的电流至少为电流表满刻度的三分之一，则测出灯泡的功率范围只能是。
（3）小明按电路图连接好电路后进行实验，由于电路中某一处有故障，当闭合开关时电压表无示数。为查出电路故障、小明并进一步观察并检查电路，当检查到电源、开关、电压表、电流表、导线及其连接都完好时，小明结合前面的观察，就可以判断出电路的故障：如果小明观察到，则故障是；
如果小明观察到，则故障是。
(4)排除故障后，小明继续进行实验，在对测量数据的记录和处理时，他设计了如下表格。你认为这张表格设计是（正确/错误）的。
【答案】（1）0.173 4.5
（2）0.12W～1.5W
（3）电流表无示数滑动变阻器断路
电流表有示数灯泡短路
（4）错误
37．（）王明同学准备测量额定电压2.5V的小灯泡在实际工作时的功率，根据已有器材，他设计好了电路原理图，并完成了实物连接，如图11所示。
（1）根据实物连接图，请你在虚线框内画出与之对应的电路原理图。
（2）某次测量过程中，闭合开关后，电压表和电流表的示数如图12所示，则电压表的示数为V，电流表的示数为A，则此时小灯泡的功率为W。（最后一空保留两位小数）
（3）滑动变阻器的滑片P向B端滑动后，小灯泡的电功率将。（选填“增大”、“减小”或“不变”）
（4）王明同学经过多次测量与计算后，得到了一组功率P与电压的平方U2的数据，下列各图中能正确表示P与U2的关系是：（设灯丝电阻不变）
【答案】（1）
（2）1.2 0.4 0.48
（3）增大
（4）A
38．（）小豪在“测定小灯泡电功率”的实验电路，其中有一根导线连接错误。请你在错误的导线上画“ⅹ”，并且用笔画线代替导线画出正确的导线。
（2）电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因是。
（3）排除故障后，继续实验，并根据实验数据画出13所示的U-I图像，计算出小灯泡的额定功率是 W，请你将小灯泡正常工作时的电流在如图14的电流表标出。
（4）根据图像可判断小灯泡的电阻随电压升高逐渐，原因是。
【答案】(1)如图所示：（2）灯泡处断路（3）0.625（0.63、0.6）（4）变大灯丝的电阻随温度的升高而变大
40．（）小明做“测定小灯泡额定功率”的实验.被测小灯泡的额定电压为3.8V，实验室有如下器材：电压恒定为4.5V的电源、电流表、电压表、滑动变阻器、开关各一只，导线若干。
（1）图5甲是小明连接的实物图，连接错误的器材是：______。若按此实物图进行实验，闭合开关，滑片P向左移动时，电流表的示数将______，电压表的示数将______，小灯泡的亮度将______
.（以上三空均填“变大”“变小”或“不变”）
（2）小明重新正确连接电路后，调节滑动变阻器使小灯泡正常发光时，电流表示数如图5乙所示，则小灯泡的额定功率是____W（保留一位小数），此时滑动变阻器接入电路的阻值约为______Ω。（保留一位小数）
【答案】（1）滑动变阻器；减小；不变；不变（2）1.4 1.8
45．(）在“测定小灯泡的电功率”的实验中，已知小灯泡的额定电压为3.8V。如图是小严同学连接的实物电路。
（1）实验中，连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是＿＿＿＿＿＿＿＿；
（2）排除故障后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图甲所示，为＿＿＿＿V，要测量小灯泡的额定功率，应将滑片P向＿＿＿端（填“A”或“B”端）的方向滑动；
（3）当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是＿＿＿W。
【答案】（1）灯丝断了灯泡与灯座接触不良（2）2.5 B （3）1.14
46．)图16是小明设计的测量一个小灯泡额定功率的电路图。已知定值电阻R0=15Ω，滑动变阻器R（20Ω 1A），电源电压为18V，小灯泡的额定电压为6V、额定功率约为3W。
（1）闭合开关S前，滑片P应滑到最。（选填“左端”或“右端”）
（2）请用笔画线代替导线将图17的实物图补充完整。
（3）小明正确连接电路后，进行实验。小灯泡正常发光时，电流表的指针如图18所示，通过小灯泡的电流为A，其额定功率为W。
（4）电路中定值电阻R0的作用是
。
（5）小明完成上述实验后，小红发现电流表已坏，她利用剩余器材和老师又给的两个开关S1、S2及导线，也完成了对小灯泡额定功率的测量。请你在右侧的虚线框内画出小红完成实验设计的电路图。
【答案】（1）右端
（2）如下图
（3）0.48 2.88
（4）分压，能够完成对灯泡额定功率的测量
（5）如下图
48．(2011江苏宿迁，第30题)（6分）在测量额定电压为2.5V的小灯泡电功率的实验中，电路已部分连接，如图甲所示，
（1）请你用笔画线代替导线，将图甲中的电压表接在灯泡两端．
（2）正确接入电压表后闭合开关，发现灯泡不亮，电流表无示数，电压表示数等于电源电压，其故障可能是 ．
（3）排除故障后，移动滑片P 到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P 向 （选填“A ”或“B ”）端移动，使电压表的示数为 V ．
（4）移动滑片P ，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I －U 图像，根据图像信息，可计算出小灯泡的额定功率是 W 。
【答案】（1）如图所示（2分）
（2）灯丝断路（或灯泡与灯座接触不良）（1分） （3）B （1分） 2.5（1分） （4）0.75（1分） 50．()小明利用如图11所示的实验装置探究“导体产生的热量与电阻大小的关系”。甲、乙两瓶中装有质量与初温相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍镉合金丝的小。
（1）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，主要是由于 。
（2）实验中，乙瓶中的温度计示数升高的快，由此得出的实验结论是
甲
S
V
－ 3 15
A
B C D
A
－ 3
0.6 第30题图
15
10
5
3 2
1 0
－ 3 15
V 甲
乙
S
V － 3 15
A
B
C
D
A
－ 3
0.6 P
0.1
0.2 0.3 1
2 3
4
I /A U /V
丙
0.4
。 (3)若乙瓶中的温度计示数变化了10℃，镍镉合金丝消耗了3.5×10-3k W ·h 的电能，烧瓶中煤油的质量是 kg 。（已知C 煤油=2.1×103J ／(k g ·℃)，不计热损失）
【答案】（1）水的比热容大于煤油的比热容
（2）在电流及通电时间相同时，导体的电阻越大产生的热量越多 （3）0.6
51.(2011山东济宁，第Ⅱ卷第10题）电流做的功跟电压、电流和通电时间三个因素都有关。李明同学要通过实验探究电功跟电压的关系，他选用的器材如图4所示。其中甲、乙两容器完全相同，电阻丝R
1的阻值大于电阻丝R 2
图4
(1) (2)他在该实验中选用两根阻值不同的电阻丝，其目的是 。
（3）在这个实验中，李明是通过观察比较 来比较电流做功多少的。电流通过电阻丝 做的功多（填R 1或R 2
（4）由这个实验可以得到的结论是： 【答案】⑴
⑵使R 1、 R 2两端的电压不同。 （3）温度计示数的变化 R 1
（4）在电流一定、通电时间一定时，电压越高，电流做的功越多。
56．（2011江苏南京，第28题）如图所示是奥斯特实验的示意图．实验结论是：通电
导线周围存在 ，支持此结论的现象是 ．如果移走小磁针，该结论 (选填“成立”或“不成立”)．
【答案】磁场 闭合开关，小磁针偏转 成立 57．（）如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。接导电路后，观察到小磁针偏转。
（1）实验探究的是通电直导线周围是否存在 ______ 。
（2）改变直导线中的电流方向，小磁针偏转方向也发生改变，表明 __________ 。 （3）实验中小磁针的作用是 ________ 。
（4）实验中用到的一种重要科学研究方法是 _________ 。
A.类比法
B.转换法
C.控制变量法
D.等效替代法 【答案】（1）磁场 （2）磁场方向与电流方向有关 (3)说明磁场的存在 （4）B 验，验证剩下
第28题图
初三物理电学实验探究题及答案
xxxXXXXX学校XXXX年学年度第二学期第二次月考 XXX年级xx班级 姓名：_______________班级：_______________考号：_______________ 题号 一、实 验,探究 题 二、计 算题 三、综 合题 四、作 图题 总分 得分 一、实验,探究题 （每空？分，共？分） 1、测量“小灯泡的电功率”，小灯泡的额定电流为0.3A，灯丝阻值在10Ω～15Ω之间，所提供的器材有：电流表、电压表、电源（电压恒为6V）、开关各一个，滑动变阻器（“5Ω，2A”、“20Ω，1A”）两个，导线若干． （1）小明没有连接完的实物电路，如图1所示，请你用笔画线代替导线将实物图补充完整． （2）小明选用的滑动变阻器的规格为． （3）闭合开关，移动滑片，当电流表的示数为0.3A时，电压表示数如图2所示，读数为V，小灯泡的额定功率为W． （4）小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了小灯泡的额定功率． ①请在图3虚线框内画出她设计的电路图． ②写出实验步骤：实验步骤． ③写出测定额定功率的表达式：P额= ． 2、如图22甲所示是小刚测量小灯泡电功率的电路。电源电压为6V，小灯泡L的额定电压为2.5V，电阻大约为10Ω左右，可供选用的滑动变阻器R1和R2的最大阻值分别 为10Ω和50Ω。 评卷人得分
（1）在检查仪器时，发现电流表的指针如图乙所示，则他接下来的操是。 （2）应该选用的滑动变阻器是。（选填“R1”或“R2”） （3）用笔画线代替导线将电路连接完整。 （4）闭合开关前，滑动变阻器的滑片P应放在端。（填“a”或“b”） （5）检查仪器和电路无误后，闭合开关，移动滑动变阻器的滑片，进行了多次测量， 多次测量的目的 是：。 （6）在某次测量中，调节滑动变阻器滑片到某一位置时，电压表示数如图丙所示 要测定小灯泡的额定功率，应将滑片适当地向（选填“左”或“右”） 移动，同时眼睛应观察。 3、如图21是探究“电流通过导体产生的热的多少跟哪些因素有关”的实验电路（烧瓶、煤油质量和玻璃管均相同），瓶中的电阻采用金属丝。 （1）实验中，通过观察来判断电流通过导体产生热的多少。 （2）在电流与通电时间相同的条件下，选用长度和横截面积都相同的两种材料进行实验，为了使实验现象最明显，可以选用表中的铜与进行对比。 4、如图20所示的电路，闭合开关后，电压表读数为6V，电流表读数为0.6A。
据可得到什么结论？写出简要的分析过程。 4 ）本实验操作完成后，如果将电阻R 1 换成一只小灯泡， 学习必备 欢迎下载 电学实验题 1、刘阳同学想利用图 8 所给实验器材，探究电流与电压和电阻的关 系。 实验次数 1 2 3 4 5 电压/V l.0 1.5 2.0 2.5 2.8 电流/A 0.10 0.l5 0.20 0.25 0.28 （1）在电压表尚未接入电路之前，已存在两处明显的连接错误，请 你指出。 （2）假如错误已纠正，且原电流方向不变，则电压表将接在电路中 a 、b 、c 、d 四点中的哪两点才能测量 R 1 两端的电压。 （3）上表是刘阳同学用 R 1 实验得出的几组实验数据，分析表中数 （ 还能测量小灯泡的什么物理量？ 2.在“测量小灯泡工作时的电阻”实验中 （1）如图乙是张亮同学根据甲图尚未完成的实物图，请你用笔线代替导线帮他将电路图连接完整。 （2）连接电路时，应将开关__________，经检查电路连接无误，闭合开关做实验前，应先将滑动变 阻器连入电路的阻值调到___________，目的是__________。 （3）闭合开关 S 后发现电压表有示数，而电流表无示数，可能是以下原因的________造成的（填代 号）。 A.灯泡 L 短路 B.灯泡 L 断路 C.滑动变阻器某处开路 D.开关 S 接触不良 （4）故障排除后，张亮同学测出了四组数据，如下表所示，表中 U 、I 、R 分别表示灯泡的电压，电 流和电阻，请你计算出四次实验对应的灯泡电阻并填入表中的空格内： 实验次数 1 2 3 4 U/V 1.40 1.60 1.80 2.0 I/A 0.45 0.47 0.49 0.50 R/Ω 3.11 3.40 3.67 亮度 暗→亮 3.如图18所示是探究电磁感应现象的实验装置，装置中的直铜线ab 通过导线 接 在 灵 敏 电 流 计 的 两 接线 柱 上 ， 当 让 ab 迅 速 向上 运 动 时 ， 电 流 表 指 针 ；将ab 改为向左运动时，电流表指针 (填“偏转”或“不偏 转”) ；实验时开关应该 ，实验结果表明 。 4. 某实验小组利用图 19 甲所示电路进行如下的实验研究。 （ 1 ）断 开 S 3，
电学实验探究题专题复习 复习指南 1、基本实验、仪器的选择和使用（电表量程的选择，Rp的选择） 2、电路故障的分析与排除 3、根据实验现象及数据总结规律，必须用准确精练的物理语言回答。 4、根据要求设计实验 实验一探究串、并联电路的电流规律 探究串、并联电路的电流规律在中考试题中通常从以下几个方面考查： 考查点1.电流表的使用、读数； 考查点2.实验基本操作，如拆接电路时，开关应处于状态（所有电学实验）； 考查点3.电路故障分析； 考查点4.实验数据分析及结论的归纳， 即 考查点5.实验的纠错及改进。如实物图接错了 例题1：在“探究串联电路中各点的电流有什么关系”时，小明设计实验步骤如下。 1、选用两个规格（选填“相同”或“不同”）灯泡L1、L2串联起来接到图1所示电路中， 2、闭合开关后发现两个灯泡均不亮，检查各个接线柱均连接良好，小明用一根导线连接AB两点时，两个灯泡仍不亮，连接BC两点时，L1发光，则故障是。 3、排除故障后，把电流表分别把图中A、B、C三点，测出个点的电流。 4、换上另外两个小灯泡，再次测量三点的电流。下表是两次测量的记录数据. 图1 分析和论证： （1）在拆接电路时，开关S必须处于________状态。 （2）结论：串联电路中。 （3）本次实验进行多次测量的目的是。 例题2：在探究并联电路电流规律的实验中，图2甲是实验电路图。 图2 （1）电流表应（选填“串联”或“并联”）在被测电路中；若要测量干路电流，则 电流表应接在图甲中的点。 （2）小刘在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是；在排除故障后，电流表的示数如图丙所示，则电流表的示数为A。 （3）下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据。由实验数据小亮得出 I A/A I B/A I C/A 0.2 0.2 0.4 （4）实验结论：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。 请指出小亮的探究过程的两点不妥之处：①；
初中物理电学实验专题 一、仪器使用 (一电流表 1、观察电流表 (1电流表的表盘上有一个字母____,用此表测量的电流值的单位是________. (2常用的电流表有三个接线柱.其中“-”是公用接线柱,“0.6”或“3”是“+” 接线柱.当使用“-”和“0.6”接线柱时,量程为________,最小分度值为______; 当使用“-”和“3”接线柱时,量程为________,最小分度值为______. 2、使用方法 (1校零:检查电流表的指针是否对准零刻度线,如有偏差,进行较正; (2串联:电流表必须串联在电路中,使电流从标有“0.6”或“3”接线柱流入电流表,从“-”接线柱流出电流 表; (3不允许把电流表直接连到电源的两端; (4使被测电流不超出电流表量程:在已知电路中电流大小时,直接选择合适的量程;若不能判断,则先试用大量程, 然后进行选择.
注:“试触“时,应使用用大量程,且只能把一个接线柱接好,用另一根导线头迅速试触另一接线柱,观察电流表指针的反应…… 3、读数 上图中,若使用的是小量程,示数为________;若使用的是大量程,示数为 ________。两次读数之比为________。 4、理解 电流表本身的电阻很小,通常将电流表看成一根导线,电流表两端的电压忽略不计。 [典型例题] 甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度处. 当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上. 甲同学的问题:________________________________________; 乙同学的问题:________________________________________;
一、实验,探究题 1、如图13是“探究串联电路电流特点”的实验电路图： （1）实验中，选择两个小灯泡的规格是的(填“相同”或“不相同”)． （2）下表是某同学实验中的二组数据：指出上述表格所记录的数据中，明显错误的数值是，造成错误的原因是． （3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是( ) Ａ．通过灯泡的电流小Ｂ．灯泡的灯丝断了 Ｃ．灯丝的电阻小Ｄ．小灯泡靠近负极 2、用如图20甲所示的电路可以测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱(符号为≠)，S为单刀双掷开关，R0为定值电阻．某同学用该电路进行实验， 主要步骤有： A．把开关S接b点，调节电阻箱，使电流表的示数为I； B．读出电阻箱的示数R； C．把开关S接a点，读出电流表的示数为I； D．根据电路图，连接实物，将电阻箱的阻值调至最大； (1)上述步骤的合理顺序是 (只需填写序号)． (2)步骤A中电阻箱调节好后示数如图乙所示，则它的示数为Ω．若已知R0的阻值为10Ω，则待测电阻的阻值 为Ω．
3、小乐想利用两块电流表和阻值已知的电阻R0测量电阻R X的阻值。小乐选择了满足实验要求的电源、电流表A1和A2，并连接了部分实验电路，如图19所示。 （1）.请你帮助小乐完成图19所示的实验电路的连接。 （2）.电流表A1的示数用I1表示，电流表A2的示数用I2表示，请用I1、I2和R0表示R X。R X = 。 4、在用“伏安法测小灯泡的电阻”实验中. （1）在图甲中，请你将电压表正确连入电路，完成电路的连接. （2）在闭合开关之前，图中滑动变阻器的滑片应放在端.（填“左”或“右”） （3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为 V， 灯泡的电阻RL= Ω. （4）小明同学在做实验时，电路连接无误. 闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零. 该故障的原因可能是 . 5、小林用电压表和电流表测额定电压是2.5V小灯泡正常发光时的电阻值，实验电路如图甲所示。（4分）
2020年中考物理电学实验复习汇总1初中电学实验包括: ??????1、探究串、并联电路电流的规律； 2、探究串、并联电路电压的规律； 3、探究电流与电压、电阻的关系； 4、伏安法测电阻； 5、伏安法测小灯泡的电功率； 6、探究电流通过导体产生的热量与电流、电阻、通电时间的关系（焦耳定律）。 其中3、4、5三个实验是重点实验。 一.探究电流与电压、电阻的关系（欧姆定律） ①提出问题：电流与电压电阻有什么定量关系？ ②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是： 控制变量法。即：保持电阻不变，改变电压研究电流随电压的变化关系；保持电压不变，改变电阻研究电流随电阻的变化关系。 ③进行实验，收集数据信息：（会进行表格设计） ④分析论证：（分析实验数据寻找数据间的关系，从中找出物理量间的关系，这是 探究物理规律的常用方法）。 ⑤得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正 比；在电压不变的情况下，导体中的电流与导体的电阻成反比。 实验电路图：A Rx V R′ 主考查：1、连接实物图（电表选择量程）2、滑动变阻器的作用及实验的方法-----控制变量法3、分析数据得结论4、改变电阻值后怎样移动滑动变阻器5、 根据欧姆定律计算数据填表或填空
1、1.下面是某组同学采用控制变量法来研究电流与电压、电阻关系的实验： (1)、根据电路图连接实物图。 (2)、以下是该小组的实验数据的记录，请将数据不全部分补全。 表1 U=___V恒定不变。(实验中更换电阻R) 1 变。 表2 R=___Ω恒定不 电阻R(Ω)电流I (A) 5 0.8 10 0.4 20 0.2 电压U(V) 电流I (A) 1.5 0.3 3 0.6 4.5 0.9 (3) 、分析表1数据可得结论________________________________________________； 分析表2数据可得结论____________________________________________________； 在表1的实验中滑动变阻器的作用是________________________________________； 在表2的实验中滑动变阻器的作用是________________________________________。 2、研究电流、电压、电阻的关系 2、某校兴趣小组同学想探究“一段电路中的电流跟电阻的关系”，设计了如下 电阻/ 5 Ω 10 15 甲乙 图丙
初中物理电学实验练习题 226．如图112所示，现有一个电池组，两只电流表Ａ１和Ａ２，两只小灯泡Ｌ１和Ｌ２（灯Ｌ１的电阻Ｒ１大于灯Ｌ２的电阻Ｒ２），一个开关，导线若干条（用笔画线代替导线）．请你设计一个电路，要求开关闭合后，灯Ｌ１与灯Ｌ２并联，两只电流表接在电路中，且电流表Ａ１的示数大于电流表Ａ２的示数． 图112 （1）请在虚线框中画出你所设计的电路图． （2）按照你所设计的电路图，将图中的元件连接起来．（导线不要交叉） 227．在做“决定电阻大小的因素”实验时，为了便于研究，采取控制变量法，即每次挑选两根合适的导线，测出通过它们的电流，然后比较其大小，最后得出结论． （1）为了研究电阻与导体横截面积的关系，应选用的两根导线是Ａ和Ｄ； （2）为了研究电阻与导体材料的关系，应选用的两根导线是_________； （3）为了研究电阻与导体长度的关系，应选用的两根导线是_________． 228．现有一个电池组，一个电流表，一个开关，一个已知阻值的电阻Ｒ０，导线若干．用上述器材测定待测电阻Ｒｘ的阻值，要求： （1）画出实验电路图； （2）简要写出实验步骤并用字母表示测量的物理量（电流）； （3）写出待测电阻Ｒｘ阻值的表达式． 229．现有三个定值电阻Ｒ１、Ｒ２和Ｒ３（已知电阻值Ｒ１＝Ｒ２＝2Ｒ３），导线若干，它们分别与如图113所示虚线框中标有Ａ、Ｂ、Ｃ、Ｄ的有关接线柱相连接．用一个供电电压为Ｕ且保持不变的电源接在Ａ、Ｂ、Ｃ、Ｄ中的有关接线柱上进行测试，结果发现： （1）当电源接在Ａ、Ｃ间时，电流表Ａ２的示数是电流表Ａ１示数的1．5倍； （2）当电源接在Ｂ、Ｃ间时，电流表Ａ１的示数是电流表Ａ２示数的2倍．
电学专题 一、伏安法测电阻 伏安法定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。 ※知识点一：伏安法测定值电阻Rx的阻值 1、实验目的用电流、电压表测定值电阻的阻值。 2、实验原理：R=U/I 3、需要测量的物理量定值电阻R 两端的电压通过它的电流 4、实验电路 5、实验器材：电源、开关、导线若干、电流表、电压表、电阻、滑动变阻器 （滑动变阻器的作用是：改变被测电阻两端的电压，同时又保护电路） 6、步骤： ①：按电路图连接电路（断开开关，将滑动变阻器的滑片移到阻值最大处）。 ②：检查电路无误后，闭合开关，调节滑动变阻器的滑片使电压表的指针指到合适的位置读出电压表、电流表的示数，计算出测得的电阻值并将测量数值填入表格中。 ③：调节滑动变阻器，另测几组电流和电压，计算出测得的电阻值并将测量数值填入表格中。 ④：求出电阻的平均值。 ⑤：断开开关，整理器材。 7、将实验数据记录在下表 ※知识点二：伏安法测小灯泡电阻 1、实验目的用电流、电压表测小灯泡L的电阻 2、实验原理：R=U/I 3、需要测量的物理量小灯泡两端的电压和通过它的电流 4、电路图：
5、实验器材：电源、开关、导线若干、电流表、电压表、小灯泡、滑动变阻器 （滑动变阻器的作用是：改变被测电阻两端的电压，同时又保护电路） 6、步骤： ①：按电路图连接电路（断开开关，将滑动变阻器的滑片移到阻值最大处）。 ②：检查电路无误后，闭合开关，调节滑动变阻器的滑片使电压表的指针指到合适的位置读出电压表、 电流表的示数，将测量数值填入表格中。 ③调节滑动变阻器，另测几组电流和电压的数值并将测量数值填入表格中。 ④：计算出每次测量得的电阻值并填入表格中。 ⑤断开开关，整理器材。 7、记录表格： ◆实验中注意事顼： （1）连接实物时，连线不能交叉，开关应断开；滑动变阻器滑片置于阻值最大处，目的是防止短路引 起电流过大保护电路。 （2）测定值电阻Rx的阻值时，三次电压、电流值，算出三次Rx的阻值，目的是为了求平均值减少误差。（3）测小灯泡L电阻时要测出三次电压、电流值，算出三次小灯泡的阻值，但不能求平均值，因为小灯 泡的亮度电流、电压变化时、温度是变化，从而使电阻变化。测量三次的目的是为了观察当电流、电压变化时，小灯泡的电阻随温度变化情况。 二、串并联电路的电压、电流、电阻的规律 1、串联电路中电压分配特点：在串联电路中，导体两端的电压跟导体的电阻成正比，即。在串联电路中，根据欧姆定律I=U/R的变形公式U=IR可得：电阻R1两端的电压U1=IR1，电阻R2两 端的电压U2=IR2所以，即，该式表明串联电路的电压分配特点。 2、串联电路中总电阻和各部分电阻的关系：设串联电路的分电阻阻值分别为R1、R2,串联后的总电阻为R,通过这个电路的电流都是I,根据欧姆定律,可得U=IR,U1=IR1,U2=IR2；由于U=U1+U2,因此 IR=IR1+IR2,由此得出R=R1+R2。
初中物理电学实验题精选(含答案)
————————————————————————————————作者：————————————————————————————————日期：
1、在学习欧姆定律之后，老师请同学们设计一个测未知电阻R x的电路，其中小明同学设计的电路如图1所示．R0为已知阻值的电阻，当s1闭合s2断开时，电流表读数为I；当s1、s2 都闭合时，电流表读数为I1． （1）请你写出小明同学测R x的表达式．R x= （2）小红设计了一种不同于小明同学设计的测量电路，如图2所示．请你将图3中的器材按图2电路连接起来（用笔连线表示导线），要求滑动变阻器的滑片P处于最右端时，连入电路的阻值最大． （3）比较两个电路图，请你说一说小红设计的电路的优点． 2、（1）在验证欧姆定律实验中，所连接的电路如甲图所示，当E、F间接入的电阻R0保持不变时，移动滑动变阻器R的滑片P，读出三组不同电压下的电流值，可探究出：当电阻一定是，电流与电压成比．调节变阻器的滑片P，使电压表的示数为U，再依次将E、F间的电阻R0换成定值电阻R1、R2，且R2＞R1＞R0，要使E、F间的电压表示数保持U 不变，应将滑动变阻器的滑片P逐渐向（选填“A”、“B”）端移动，可探究电流与电阻的关系． （2）在测小灯泡的电功率时，将E、F间的电阻换成一只额定电压是“3.8V”的小灯泡．在乙图电路中，当滑动变阻器的滑片P向（选填“A”、“B”）端移动，灯泡L逐渐变亮，电压表的示数逐渐变大，电流表的示数逐渐（选填“变大”、“变小”），通过比较还发现，在灯泡逐渐变亮的过程中，电压表示数与电流表示数的比值在增大，造成这一比值增大的原因是．当小灯泡两端电压表的示数为3.8V时，电流表示数如图丙所示，则电流表的示数为A，小灯泡的电功率为W．最后归纳时，老师告诉同学们，电压表的内阻很大，它并联在电路中时，只有极小的电流通过电压表，可以忽略不计，我们就是用上述方法测量小灯泡电功率的，假如考虑了电流通过电压表
初三物理电学实验专题训练 1.当温度降低到—定值时，某些物质的电阻值会变为零，这种物质叫做超导体，如果能够研制出室温下的超导材料，那么下列家用电器可大大提高效率的是：( ) A．电风扇 B．微波炉 C．电饭锅 D．白炽灯 2.现有图9所示的实验器材，其中灯泡的额定电压为2.5伏，额定功率是0.8瓦．要求开关控制电路，电流表和电压表分别测灯泡的电阻和电压；用滑动变阻器调节通过灯泡的电流，且滑片向右滑动时，灯泡电流变大． (1)按上述要求，用笔画线代替导线将它们连成实验电路． (2)闭合开关，调节滑动变阻器使电压表的示数如图(a)所示，请在图(b)中标出这时电流表指针的位置． 3.小明利用如图所示的装置探究电流产生的热量与哪些因素有关。他在两个相同的烧瓶中装满煤油，瓶中各放置一根电阻丝，且R甲大于于R乙，通电一段时间后，甲瓶玻璃管中的煤油上升得比乙高。该现象能够说明电流产生的热量与下列哪个因素有关： A 电压 B．电流 C．电阻 D．通电时间 4.小明为了探究电流的热效应，找来了如下器材：12V的电源，开关，一段电炉丝，粗细、长短与电炉丝相同的 铜导线，蜡和导线若干。他设计了一个简单的 实验：把电炉丝和铜导线串联起来接到电源上， 在电炉丝和铜导线上分别滴上几滴熔化的蜡。 如图3-3所示，等蜡凝固后，合上开关，过一 会儿，发现电炉丝上的蜡熔化了，而铜导线上
蜡没有熔化。 (1)他的这个简单实验能不能用来探究电流的热效应? (2)他把电炉丝和铜导线串联在电路中的目的是什么? (3)电炉丝上的蜡能熔化，而铜导线上的蜡没熔化，则此你能得出什么结论? 5.实验桌上备有电流表一只 (量程为0.6A和3A)，电压表一只(量程为3V和15V)，电源—组 (6V)，额定电压为3.8V灯炮一只，其灯丝电阻约20Ω，“10Ω1.5A"和"20Ω1A"的滑动变阻器各一只，若用以上器材测定小灯泡的额定功率，则： （1）为组成实验电路除以上器材，还需要 1只，导线至少根，实验中，电流表应使用______A的量程；电压表应使用_____V 的量程。根据实验要求，他应选择规格为____________的滑动变阻器。若闭合开关之前，发现电压表的指针偏在零刻度线左侧，解决的办法是。 （2）用笔画线代替导线将电路中未连接的部分连接好，使它成为完整的实验电路。 (3) 上表是四位同学在实验中遇 到的现象，请你分别写出造成这些 现象的具体原因。
xxxXXXXX 学校XXXX 年学年度第二学期第二次月考 XXX 年级xx 班级 姓名：_______________班级：_______________考号：_______________ 一、实验,探究题 （每空？ 分，共？ 分） 1、测量“小灯泡的电功率”，小灯泡的额定电流为0.3A ，灯丝阻值在10Ω～15Ω之间，所提供的器材有：电流表、电压表、电源（电压恒为6V ）、开关各一个，滑动变阻器（“5Ω，2A ”、“20Ω，1A ”）两个，导线若干． （1）小明没有连接完的实物电路，如图1所示，请你用笔画线代替导线将实物图补充完整． （2）小明选用的滑动变阻器的规格为 ． （3）闭合开关，移动滑片，当电流表的示数为0.3A 时，电压表示数如图2所示，读数为 V ，小灯泡的额定功率为 W ． （4）小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了小灯泡的额定功率． ①请在图 3虚线框内画出她设计的电路图． ②写出实验步骤：实验步骤 ． ③写出测定额定功率的表达式：P 额= ． 2、如图22甲所示是小刚测量小灯泡电功率的电路。电源电压为6V ，小灯泡L 的额定电压为2.5V ，电阻大约为10Ω左右，可供选用的滑动变阻器R 1和R 2的最大阻值分别 为10Ω和50Ω。
（1）在检查仪器时，发现电流表的指针如图乙所示，则他接下来的操是。 （2）应该选用的滑动变阻器是。（选填“R1”或“R2”） （3）用笔画线代替导线将电路连接完整。 （4）闭合开关前，滑动变阻器的滑片P应放在端。（填“a”或“b”） （5）检查仪器和电路无误后，闭合开关，移动滑动变阻器的滑片，进行了多次测量， 多次测量的目的 是：。 （6）在某次测量中，调节滑动变阻器滑片到某一位置时，电压表示数如图丙所示 要测定小灯泡的额定功率，应将滑片适当地向（选填“左”或“右”） 移动，同时眼睛应观察。 3、如图21是探究“电流通过导体产生的热的多少跟哪些因素有关”的实验电路（烧瓶、煤油质量和玻璃管均相同），瓶中的电阻采用金属丝。 （1）实验中，通过观察来判断电流通过导体产生热的多少。 （2）在电流与通电时间相同的条件下，选用长度和横截面积都相同的两种材料进行实验，为了使实验现象最明显，可以选用表中的铜与进行对比。 4、如图20所示的电路，闭合开关后，电压表读数为6V，电流表读数为0.6A。
2020中考物理电学实验突破训练（含答案） 一、实验题（本大题共12道小题） 1. 某同学用伏安法测量定值电阻R的阻值，设计出了如图所示的电路图，请你根据实验需求在虚线框内设计一个实验表格． 2. Ⅰ.根据实验结论选择对应的实验装置 1. 如图是“探究电磁铁磁性强弱”的实验(已知甲、丙接入电路阻值相同)： (1)比较________图可知，在螺线管匝数一定，有铁芯时，电流越大，电磁铁的磁性越强； (2)比较________图可知，在通过螺线管的电流一定时，有铁芯时，匝数越多，电磁铁的磁性越强； (3)实验中我们同通过观察________________来判断电磁铁磁性的强弱的，这种思维方法叫作________法． 3. 小刘同学想测量某一定值电阻的阻值R x(大小约在10 Ω～20 Ω之间)．手头有如下器材：待测电阻R x、电流表一只(自身电阻不计)、滑动变阻器一只(电阻从0变化，最大R m＝10 Ω)、单刀开关一个、电源一个(电源电压不变，大小未知)、导线若干． (1)他想在一个电路中测量待测电阻，请你帮他画出电路图； (2)用已知量和测量量写出待测电阻表达式R x＝________． 4. 小明在探究“通过导体的电流跟电压的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图甲所示．
甲 乙 (1)电路中有一根线未连接，请在图甲中以笔画线代替导线，将电路连接完整． (2)连接电路过程中，开关应处于________状态，闭合开关前应将滑动变阻器滑片调至阻值最________的位置． (3)实验中要控制________不变，通过调节滑动变阻器改变电阻两端的________． (4) (5)分析实验数据可得结论：当电阻一定时，__________________________． 5. 小华同学在“测量小灯泡的电功率”的实验中，所用电源电压恒为3 V，小灯泡上标有“2.5 V”字样． (1)请用画线代替导线，将图中的实物电路图连接完整． (2)在连接电路时，开关始终是______(选填“断开”或“闭合”)的，在闭合开关前，应将滑片变阻器的滑片移到最______(选填“右”或“左”)端． 小”)．
2018中考物理电学实验题专题练习(使用)
一．探究电流与电压电阻关系 1．在探究“电流与电阻的关系”实验过程中，老师给同学们准备了以下器材： 蓄电池（6V）、电流表（0﹣0.6A，0﹣3A ）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、15Ω各1个）、开关、滑动变阻器（1.5A，20Ω）、导线若干． （1）连接电路时，开关应处于_________（选填“断开”或“闭合”）状态． （2）小明按图甲连好电路后，闭合开关发现电压表和电流表都无示数，经检查，漏接了一根导线，如图乙，请你帮小明补接上． （3）补接后，小明先将5Ω电阻接入电路，调节滑动变阻器使电压表示数为2V，电流表示数如图丙为 A；再将5Ω的电阻更换为10Ω电阻，为了使电压表示数仍为2V，应将滑动变阻器适当向________（选填“左”或“右”）移
动． （4）当小明再换接15Ω电阻时，无论怎样调节 滑动变阻器，都不能使电压表示数为2V，分析 其可能的原因____ _____．（答出一种情况即可） （5）同组的小娟同学思考了一会，在不增减器 材的条件下解决了这一问题，完成了实验，数据 如下表：实验结 论： ； 电阻 R/Ω 5 10 15 电流I/A 0. 6 0. 3 0. 2 （6）本实验采用的方法是_________，利用该电路还能完成 的实验有： ____ _____ （答出1个实 验名称即可）． 2．在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑
动变阻器、开关、两节干电池、定值电阻R（分 别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干．小明在实验时连接的电路如图1所示． （1）在探究“电流与电压的关系”实验中： ①闭合开关前，要将滑动变阻器滑片移至 ________（填“A”或“B”）端；电路中滑动变 阻器起到保护电路元件安全和____ _____的作用； ②闭合开关S，无论如何移动滑动变阻器的滑片 P，发现电流表示数几乎为零，电压表示数约为 3V，此时，电路出现的故障可能 是；小明排除故障后继续 实验． （2）在探究“电流与电阻的关系”实验中： ①电路中滑动变阻器起到保护电路元件安全和 _________ 的作用； ②小明先将R﹦10Ω的电阻接入，闭合开关，调 节滑动变阻器的滑片，直到电压表示数为2.5V， 记下电流表示数；接着在滑动变阻器的滑片位置 不变，把R换为15Ω的电阻时，应向______（填“A”或“B”）方向移动滑动变阻器的滑片P， 才能使电压表示数为 2.5V，同时记下电流表的
中考物理电学题解析-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
中考物理电学实验题例析 滦县五中赵会刚 电功率是电学的重点和难点,电功率和欧姆定律的实验共同构成实验的重点考查题目,也是每年中考的必考内容。电功率实验题包含了电学实验的所有考点，我想如果把电功率的实验复习好的话，其它电学实验也就能迎刃而解，下面我和大家共同探讨一下中考电学实验解题技巧与方法： 首先让学生明确电学实验考什么？ 1.考实验原理：伏安法测电阻和电功率的原理是什么？ 2，考电路连接时开关的断开闭合情况和滑动变阻器的滑片所处的位置等； 3.考实验器材：包括①基本实验（即教材中的常规实验）所需要的器材②因某一仪器欠缺而改进后的实验所需器材③提供足量的器材供你选择，例如给你几个滑动变阻器，让你根据题中所给的信息来选择适当的滑动变阻器； 4.考电路图的设计和电路的连接：包括画电路图、连接或者补画电路、电路纠错等等； 5.考实验操作过程：如步骤的重排，遗漏步骤的补充，错误步骤 的修正，操作细节的考查以及实验步骤的概括； 6.考电路故障的判断，如短路、断路、滑动变阻器的连接以及电压表电流表连接等； 7.考电流表和电压表的量程选择； 8.考电功率和电阻的计算； 9.考实验所运用的方法：如控制变量法、等效替代法、转化法等； 10.考数据处理与结论归纳. 二、电学实验怎么考？ 从考题涉及的知识点看，可以是单一的实验考查，也可以是几个实验的巧妙融合；可以是蜻蜓点水式的点到为止，也可能是对同一实验的层层推进式的考查，还可以是要求运用所学课本知识解决实际问题、归纳新的结论的拓展性测试。从题目出现的形式上看，可

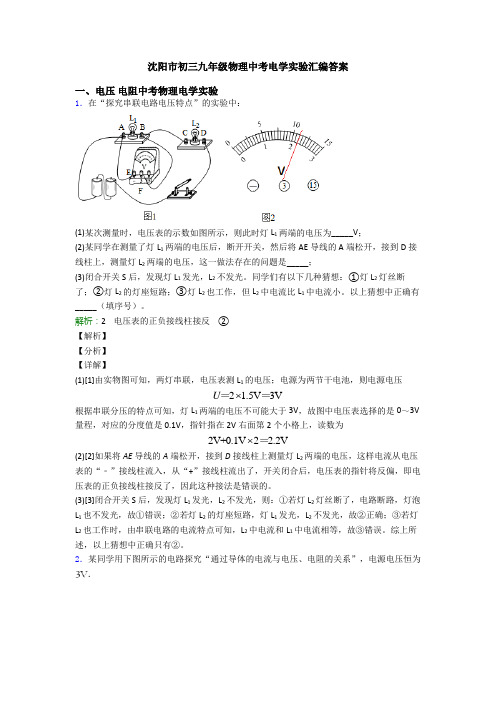

初中物理电学实验专项练习 一、串、并联电路电流、电压的规律 1．小明利用如图1所示的电路“探究串、并联电路中电流的关系“． （1）探究串联电路中电流的关系． ①用笔画线代替导线将开关S3连入电路中．（要求：只闭合开关S3后，R1、R2以及电流表串联；导线不许交叉） ②小明将S3闭合后，发现电流表均无示数．于是他用一只电压表对电路故障（电路中只有一处故障）进行了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数．电路中的故障是．小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系是：串联电路中各处电流相等． （2）完成上述实验后，小明继续探究并联电路中电流的关系． ①各开关的连接情况是（填写各开关断开或闭合）． ②分析实验中各电流表的读数（如图2所示），可知并联电路中电流的关系是：． ③电阻R1：R2=． （3）为了验证结论的普遍性，你可以采用的方法是：． 【拓展】在电源电压不变的情况下，小明两次实验中电路消耗的最大功率与最小功率之比P最大：P最小=．2．小海和小梅一起做“探究并联电路中电流的规律”实验． （1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是（选填“A”“B”或“C”）处的电流． （2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是（选填“A”“B”或“C”）处的电流． （3）测出A、B、C三处的电流如表所示，由此得出初步结论：（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：．
图15 P 315 0.63 + U /V I /A 0 1 2 3 4 0.1 0.2 0.3 0.4 图16 电学实验题专题训练 1．小明用下列器材探究小灯泡亮度与实际功率的关系．其中小灯泡上标有“2．5V”字样．（1）请你用笔划线代替导线，在图14中将电路连接完整． （ （2）小明一连接好电路后一闭合开关，发现电压表指针反偏，原因是．（3）小明改正了连接错误后继续实验．移动滑动变阻器的滑片，看到电压表和电流表的示数如图15所示，此时小灯泡消耗的实际功率为P=UI W．通过多次实验小明得出：小灯泡越亮它的实际功率越大． （4）实验中，小明想用伏安法测定值电阻，也要多次移动滑动变阻器的滑片，但目的和这次不同．测电阻时移动滑片的目的是为了． 2．在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω。 （1）请你用笔画线代替导线，将图17中的实物电路连接完整。 （2）当小明同学按要求将图17电路正确连接后，闭合开关，移动变阻器滑片P到某一点时，电流表示数（如图18甲所示）为＿＿＿＿＿＿A，电压表示数（如图18乙所示）为＿＿＿＿＿＿V。若他想测量小灯泡的额定功率，应将图17中变阻器滑片P向＿＿＿＿＿＿端（填“A”或“B”）移动，使电压表的示数为2.5V。 （3）另一组的小红同学在连线时，不小心将线接错了，使开关闭合后，移动变阻器滑片P，发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的原因是＿＿＿＿＿ 3．小明做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V 的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。实物电路如图15所 示。
中考物理实验专题训练及答案 1、如图112所示，现有一个电池组，两只电流表Ａ １ 和Ａ ２ ，两只小灯泡Ｌ １ 和Ｌ ２ （灯Ｌ １的电阻Ｒ １ 大于灯Ｌ ２ 的电阻Ｒ ２ ），一个开关，导线若干条（用笔画线代替导线）．请你设计一 个电路，要求开关闭合后，灯Ｌ １ 与灯Ｌ ２ 并联，两只电流表接在电路中，且电流表Ａ １ 的示数大 于电流表Ａ ２ 的示数． 图112 （1）请在虚线框中画出你所设计的电路图． （2）按照你所设计的电路图，将图中的元件连接起来．（导线不要交叉） 2、．在做“决定电阻大小的因素”实验时，为了便于研究，采取控制变量法，即每次挑选两根合适的导线，测出通过它们的电流，然后比较其大小，最后得出结论． （1）为了研究电阻与导体横截面积的关系，应选用的两根导线是Ａ和Ｄ； （2）为了研究电阻与导体材料的关系，应选用的两根导线是_________； （3）为了研究电阻与导体长度的关系，应选用的两根导线是_________． 导线代号 长度／米 横截面积／毫米２ 材料 Ａ 1．0 1．2 锰铜 Ｂ 1．0 1．2 镍铬 Ｃ 1．5 1．2 镍铬 Ｄ 1．0 0．8 锰铜 3、．现有一个电池组，一个电流表，一个开关，一个已知阻值的电阻Ｒ ０ ，导线若干．用上 述器材测定待测电阻Ｒ ｘ 的阻值，要求： （1）画出实验电路图； （2）简要写出实验步骤并用字母表示测量的物理量（电流）；
（3）写出待测电阻Ｒｘ阻值的表达式． 4．现有三个定值电阻Ｒ１、Ｒ２和Ｒ３（已知电阻值Ｒ１＝Ｒ２＝2Ｒ３），导线若干，它们分 别与如图 113 所示虚线框中标有Ａ、Ｂ、Ｃ、Ｄ的有关接线柱相连接．用一个供电电压为Ｕ且保 持不变的电源接在Ａ、Ｂ、Ｃ、Ｄ中的有关接线柱上进行测试，结果发现： （1）当电源接在Ａ、Ｃ间时，电流表Ａ２的示数是电流表Ａ１示数的 1．5 倍； （2）当电源接在Ｂ、Ｃ间时，电流表Ａ１的示数是电流表Ａ２示数的 2 倍． 根据上述测试结果，画出虚线框内有关接线柱间电阻或导线的连接情况，并且标明Ｒ１、Ｒ２、 Ｒ３． 图 113 图 114 5．如图 114 所示是“用伏安法测电阻”的实验电路图，设电源电压 6 伏，电阻Ｒｘ约 20 欧 左右． （1）图 114 中电表甲是_________表，电表乙是_________表． （2）按图 114 所示电路图，将图 115 中实验器材连成实验电路． 图 115 图 116 （3）某同学实验中测得一组数据Ｕ１＝3．5 伏，Ｉ１＝0．2 安，请按这组数据在图 116 中标 出电表指针所指位置；待测电阻Ｒｘ＝_________欧． 6．如图 117 所示是伏安法测小灯泡电阻的实验．
电学实验 24.小东同学按图12甲所示的电路图连接电路，测量电阻R 的阻值。闭合开关S ，调节滑动变阻器的滑片P 到某位置，观察到电压表和电流表的示数分别如图12乙、丙所示。其中电 压表的示数为______V ，则电阻R 的阻值为______Ω。 25．小明用电压表、电流表、滑动变阻器、导线、开关及新的干电池等实验器材，测量额定 电压为小灯泡L 的额定功率。 （1）小华连接好如图19甲所示电路，闭合开关S 前，滑动变阻器的滑片P 应移至______ 端。（选填“A ”或“B ”） （2）小华闭合开关后，移动滑动变阻器的滑片P ，当电压表示数为时，发现电流表示 数如图19乙所示，由此可知，此时通过小灯泡L 的电流为______A ；小灯泡L 的 额定功率为______W 。 23．（1）如图15所示，物体长度的测量值为 cm 。 （2）如图16所示，温度计的示数是 ℃。 甲乙丙 图12 图19 乙 甲 ＋ － S P A B C D L 30 ℃ 20 图16 1 2 3 cm A 图15
24. 在测量电阻R x 阻值的实验中，测得通过电阻R x 的电流为，此时与电阻R x 并联的电压表 的示数如图17所示，则电压表的示数为 V ，电阻R x 的阻值为 Ω。 1. 如图15甲所示，实验桌上的实验器材有：电压为3V 的电源、开关、符合实验要求的滑 动变阻器、已调零的电流表和电压表、待测电阻各一个，导线若干。用实验桌上的实验 （1）用笔画线代替导线，将图15甲的实物电路连接完整。 （2）连接电路时， 闭合开关前，变阻器的滑片P 应置于最 端。（选填“左”或“右”） （3）闭合开关，将滑动变阻器的滑片P 移到某处，电压表及电流表的示数分别如图15 乙、丙所示，则电压表的示数为 V ，电流表的示数为 A 。 （4）计算得出电阻R 的阻值为 Ω。 27. 小叶和小东用伏安法测量额定电压为小灯泡在不同电压下工作的电功率。已知电源 两端电压恒为6V 。 （1）请根据实验要求完成实物电路图20的连接。 图17 图15 乙 丙
初中物理电学实验与探究题例析 双凤中学周永红 苏科版物理教材已经不再设有独立的实验章节，取而代之的是“活动”这一呈现形式。据笔者统计，苏科版教材中电学部分安排有这样的“活动”34个（其中第13章11个，第14章8个，第15章6个，第16章9个），另外，在九下的教材中还有三个引导式的实验，分别是：“电流通过电热器所产生热量的多少与哪些因素有关？（第13页）”；“小电动机为什么会转呢？（第44页）”；“安装直流电动机模型（第49页）”。 在上述的这些“活动（或实验）”中，有认识仪器作用的，如“活动13.5 观察电流表”；有介绍仪器用法的，如“活动14.4 学习使用滑动变阻器”；有作引出物理概念之用的，如“活动16.1 认识磁体”。但更多的活动则是以探究为目的，让学生在探究的过程中积累经验，认识物理现象，揭示物理规律，渗透研究物理问题的思想方法等等。 把问题的归宿落脚在中考上，在电学实验与探究的考查方面，我想我们最关心的莫过于以下三个问题。 一、电学实验考什么？ 1.考实验原理：如伏安法测电阻的原理是＿＿＿＿，伏安法测电功率的原理是＿＿＿＿。 2.考实验器材：包括①基本实验（即教材中的常规实验）所需要的器材②因某一仪器欠缺而改进后的实 验所需器材③提供足量的器材供你选择 3.考电路图的设计和电路的连接：包括画电路图、连接或者补画电路、电路纠错等等。 4.考实验操作过程：如步骤的重排，遗漏步骤的补充，错误步骤的修正，操作细节的考查以及实验步骤 的概括， 5.考实验所运用的思想方法：如控制变量的思想、等效替代的思想、转化思想等等 6.考数据处理与结论归纳 二、电学实验怎么考？ 从考题涉及的知识点看，可以是单一的实验考查，也可以是几个实验的巧妙融合；可以是蜻蜓点水式的点一到为止，也可能是对同一实验的层层推进式的考查，还可以是要求运用所学课本知识解决实际问题、归纳新的结论的拓展性测试。从题目出现的形式上看，可以是填空，也可以是选择的形式；可以是问答的形式，还可以是方案设计或者对结论的合理猜测。从取材的手段来看，可以是用教材中原来的实验，也可以是对实验探究中常见问题的单独检测；可以是对教材原有实验的改编，还可能是教材中或常见练习中几个实验的融合。 三、为什么电学实验中以“测量电阻”和“测量电功率”这两个实验为最重要？ 这是因为这两个实验比较全面地覆盖了电学部分基本知识点――从基本概念到重要原理、规律，从单一仪器的作用到多种仪器的同时使用，从实验手段到思想方法，从知识运用到思维拓展等等。总之，电学里的这两个实验不仅帮助我们解决了实际问题，更重要的是其中所蕴含的研究总是的“方法论”思想，对我们今后继续学习物理甚至走上工作岗位灵活地解决实际问题都将是十分有益的。 为了帮助同学对电学实验与探究问题的考查有真切的感受，我们来看下面的几道例题。 例1.小明同学测量2.5V小灯泡的电阻时，连接的电路如图： ⑴小明实验的方法名称叫＿＿＿＿＿＿ ⑵这个实验依据的原理是＿＿＿＿＿＿ ⑶检查电路，发现有一根导线连接错误，请你在连接错误的导 线上打“×”，若没有发现错误，闭合开关，会出现现 象.在图中补画出正确的连线. ⑷改正错误的连接后，小明按正确的操作测得的数据如下表： 则第1次测得的小灯泡的电阻为；分析表一中的数据
