. 山东省单县垃圾焚烧发电厂项目35KVA主变吊装方案
编制：
校审：
批准：
山东省工业设备安装有限公司
2017年01月05日
目录
1.工程概况............................................. - 2 -
2.编制依据............................................. - 2 -
3.技术参数............................................. - 2 -
4.施工工艺程序及施工方法............................... - 3 -
4.1 施工程序........................................ - 3 -
4.2 关键工序........................................ - 3 -
4.3施工方法........................................ - 3 -
5.施工技术要求......................................... - 4 -
6.吊车配置............................................. - 4 -
7.施工进度计划......................................... - 9 -
8.工程质量目标及质量保证措施........................... - 9 -
10.施工安全与环境保护技术措施......................... - 10 -
11.文明施工措施....................................... - 11 -
12.危险源辩识及控制措施危害源评价及措施............... - 12 -
13.劳动力需用计划及技能要求........................... - 13 -
1.工程概况
本施工方案用于指导山东省单县垃圾焚烧发电厂项目35KVA主变安装，安装容量为20000KVA电力变压器1台，单台总重量为36.7吨，本体重量为28.2吨，上节油箱重量约为3.1吨。该变压器为电厂重要设备，且安装难度大，为安全吊装变压器特编制此专项方案。
2.编制依据
2.1《电力建设安全工作规程》 DL5009.1-2014。
2.2《大型设备吊装工程施工工艺标准》SH/T3515-2003。
2.3《电力安全工作规程》（发电厂及变电所电气部分）GB 26860-2011
2.4 35KVA油浸式变压器技术资料。
3.技术参数
该变压器单台本体重量28.2吨，其吊装几何尺寸为5400mm（长）×4400mm（宽）×3900mm(高)。
3.1型式：高效节能型、低噪声、自然油循环的三相双绕组铜线圈自冷式有载调压升压电力变压器。
3.2型号：SZ11-20000/35,安装1台。
3.3冷却方式：ONAN（油浸自冷），供方提供温升曲线。
3.4额定频率：50HZ。
3.5额定容量：20000KVA。
3.6系统额定电压：38.5KV/10.5KV
系统最高电压：40.5KV/12KV
3.7额定电压变比：38.5±3*2.5%/10.5KV。
3.8连接组别：YN，dll。
3.9有载调压分接开关型号ZM型，带MA7B智能型操作机构及遥控遥调进入电气综合自动化系统。
3.10系统接地方式：35KV电力系统采用中性点接地系统。
3.11据出厂资料要求采用4个吊点,利用75吨履带吊进行吊装，从门口进入安装房间。
4.施工工艺程序及施工方法
4.1 施工程序
4.2 关键工序
关键工序一览表
序号 关键工序名称 工序特点、难点、主要实物量及主要技术参数
（材质、规格等） 备注
1 吊装前准备 方案编制，场地平整硬化，机索具准备 2
设备吊装
变压器较重，施工场地狭小
4.3施工方法
4.3.1吊装前应具备的条件 （1）安装方案已经审批合格。
（2）变压器室内土建施工完毕，室外脚手架拆除完毕，吊车站位处地基处理合格。 （3）变压器外形尺寸及重量需在吊装前进行再次确认。 （4）已对施工班组进行安全、技术交底。
（5）跳板、警戒线绳、吊索吊环等吊装用具已准备齐全。 （6）吊车位置及运送设备车辆位置已确认。 （7）已设立吊装卸车警戒线。 （8）找好变压器受力点后在进行吊装。 （9）施工场地平整，道路畅通。
（10）设备基础已按设计要求预制完毕，并经相关单位验收合格,技术交底已完成。
方案编制 场地布置
施工准备
设备的运输
基础验收
设备检验 确定方位检查
起吊机械的准备和布置
吊装前检查
预起吊
正式起吊 设备落地
牵引就位
（11）设备经验收合格，并办理完相关交接出库。
（12）起吊用机索具已按要求配备好。对检验中发现的问题必须妥当解决，并有见证资料；（13）所有吊装机具及绳索具经复检确认。
（14）变压器从拖车上吊入变压器室室内，需制作一个钢结构平台，平台尺寸4200mm(长)×2500mm（宽）×1000mm(高)。
5.施工技术要求
5.1在起重吊装方案正式批准下达并进行全面的技术交底后方能进行施工。
5.2 钢丝绳
5.2.1 起重设备及钢丝绳必须无磨损、锈蚀、断股、断丝等现象后方可使用。
5.2.2所有相关起吊设备及钢丝绳检验完毕后，并做好检验记录。
5.2.3卡环应检验后，并做好记录。
5.3吊装索具验算：
钢丝绳索选用Ф32.5mm-6x19+1的钢丝绳做主吊索共4股受力。
以最重的行车梁为例进行验算：
Ф32.5mm钢丝绳的单股破断拉力为：52x32.5254.925t；
安全系数为钢丝绳破断拉力/每股受力，为54.925/7.5=7.32倍；
由此，选用Ф32.5mm-6x19+1的钢丝绳吊索，能满足吊装需要。
6.吊车配置
6.1 根据设计图纸及施工现场实际情况，结合起重机械技术参数和设备参数，另由于安装单位在施工现场已有租用的75吨履带吊，因此35KVA变压器吊装选用75吨履带吊；
6.2由于选用的75吨履带吊已经在其它施工区域作业，因此需要提前勘探现场，规划履带吊进场路线。对于影响履带吊行走的道路，及时回填、平整。对于吊装场地需要拆除及挪走的土建施工物品，提前通知土建单位进行配合。对于沿路需要拆除的现场临时用电架空线路，请总包方协调解决，保证在变压器吊装的前一天晚上吊车站位结束。
75吨履带吊车行走路线：从主厂房南侧组队现场开往35KVA变压器室北面，中途从主厂房西侧临时道路经过，在35KVA变压器室门口北面等待吊装。
6.3 变压器吊装计算：
a、由于现场使用的是75吨履带吊，根据吊车性能表，主臂16米，吊装半径7米时的吊装能力是33.3T,因此吊车完全能满足现场吊装要求；
b、钢丝绳的选取：根据钢丝绳破断拉力表，吊装选用φ32.5的钢丝绳；
钢丝绳破断拉力表
直径
钢丝绳总断面积
（mm2）
重量
（kg/m)
破断拉力
（kg)
钢丝绳钢丝
26 1.2 250.95 235.9 42650
28 1.3 294.52 276.8 50050
32.5 1.5 392.11 368.6 66650 6.4钢丝绳选型
选用Φ32.5（6*19）钢丝绳。
6.5汽车吊选型
QUY75履带起重机主臂起重性能表
单位：吨
回转半径（m）
主臂长度（m）
13 16 19 22 25 28 31 34 37 40
4 70
70/4.1 55/4.6
5 53.6
52.3 51 48.6 40.6/5.6
6 40.9
40.1 39.3 38.5 37.7 36.2 31.5/6.6
7 33.3 32.6
31.9 31.2 30.6 30.1 29.5 27.4/7.2 24.7/7.7
8 27.5 27.4 26.9
26.3 25.8 25.3 24.8 24.3 23.9 23.4
9 23.3 23.3 23.2 22.8
22.2 21.8 21.4 21 20.6 20.2
10 20.3 20.2 20.2 20 19.5
19.2 18.8 18.4 18 17.7
12 15.9 15.9 15.8 15.8 15.7
15.4 15 14.7 14.3 14
14 12.9 12.9 12.9 12.8 12.6
12.5 12.1 11.8 11.6
16 10.9 10.9 10.7 10.6 10.5
10.2 10 9.8
18 9.13 9.1 9.1 9 8.8 8.7
8.4
20 8 7.9 7.9 7.7 7.6 7.5 7.3 22 6.7 6.9 6.8 6.6 6.5 6.5
24
6.1 5.9 5.8
5.7 5.7
26 5.9 5.3 5.1 5 5
28 4.7 4.6 4.4 4.4
30 4 4 3.9
32 3.6 3.5
34 3.1
6.6根据现场情况，设备起吊重量33.5吨，作业半径约为7米，符合该吊车使用条件，所以选用75吨履带吊。
6.7吊装方法及步骤
6.7.1 首先利用75吨履带吊将变压器从运出车辆上卸货至35KVA变压器室外的道路上，卸货完成后再进行变压器的吊装工作
6.7.2 在变压器进场前制作安装临时承重平台1个，采用20bH型钢制作，并保证平台保持水平，严禁倾斜（考虑到地基承重后下沉，地面必须夯实，），平台上下均铺垫20mm厚的钢板，以确保重量均匀分布（详见变压器吊装示意图）；
6.7.3 变压器受力分布描述:变压器下铺厚20mm的钢板，钢板下铺垫φ40mm圆钢做为滚杠，滚杠下铺厚20mm的钢板，钢板下为变压器混凝土基础，滚杠滚动时让变压器各受力点均匀受力。详见受力点示意图；
6.7.4 首先将变压器吊装至简易平台上，并尽量将变压器的重心向室内偏移。然后将变压器的内侧两个吊钩松开，外侧2个吊钩起吊略微受力后将变压器尽最大限度的向室内移动；
6.7.5 当变压器的重心移至室内混凝土变压器底座时，松开外侧吊钩，进行牵引工作；
6.7.6 在变压器南侧两个立柱间横跨一根20#工字钢，并在变压器的两个牵引点对应的高度和对直的地方，用钢丝绳固定在工字钢上，并挂两个10吨手拉葫芦。当吊装结束后利用手拉葫芦进行牵引工作。
6.7.7如变压器的牵引或吊装工作下班前不能及时完成，必须做好变压器的保护和防潮防尘工作；
6.7.8 经业主、总包方和监理单位确认其位置后，设备就位。
.
附图一：吊装示意图
附图二：受力点示意图
变压器室
变压器
75吨履带吊车 雨棚
吊车臂长25米
吊车工作半径7米
附图二：受力点示意图
牵引受力点变压器
＆=20mm钢板
滚杠
底铺钢板
75吨履带吊车
.
7.施工进度计划
序号
工作内容
完成时间 备注 1 35KVA 变压器吊装
2017.01.15-2017.
01.17
根据到货时间调
整
2 35KVA 变压器的防护
2017.01.17-2017-01.19
8.工程质量目标及质量保证措施
8.1.工程质量目标：吊装一次成功。 8.2.建立质量保证体系
8.3.质量保证措施
a.建立质量保证体系，各职能部门认真把好“五关”。图纸会审关、施工方案编制关、原材料器具设备质量关、施工工序质量检验关和技术资料收集整理关。
项目经理： 乔鹏飞
施工经理：
周小龙
项目总工： 刘忠华
电气技术员
质量员
施工班组
b.质量目标控制，以质量指标控制为目的，以影响指标因素控制为手段，切实加强质量控制的“三期管理”。
c.施工前做好方案交底，充分了解吊装技术难点。
d.施工中实施“三工序管理”，监督上工序、保证本工序、服务下工序、建立工序质量控制点、制定控制内容，责任到人。
e.施工所用计量器具符合标准，并在有效周检期内。
9. 施工安全与环境保护技术措施
9.1. 职业健康安全环境管理目标：杜绝重伤及其以上事故，轻伤事故频率<1 起每百万工时，安全教育、隐患排查百分之百，特种作业人员证件查验，备案百分之百；
9.2. 施工前应通知业主、监理安全主管同时向施工人员进行安全技术交底，严格执行公司十二条安全生产禁令。
9.3．特殊作业人员必须持证上岗作业。施工人员进入现场必须佩戴安全帽，高处作业必须佩戴安全带，严禁酒后上岗。
9.4.高空作业及吊装
1.高空作业所用工具、材料严禁向下投掷，小型工具放在可靠的工具包中，其他的工具系结在牢固的构架上。
2.吊装设备时应仔细检查吊钩索具的完好状况，绳索的捆绑不得损伤机件。
3.吊装时，施工人员不得在吊物下有危险的地方走动。必须在下部进行操作时，应垫置枕木支撑做保险。
4 .吊车吊设备时，吊车腿应垫平、垫实才能吊装设备。
5. 枕木和钢制平台应垫平、垫实才能放置变压器，防止变压器倾倒，确保施工人员人身及设备安全。
6 .挂置、吊装钢丝绳必须避让设备上的夹角、易碎部位。
7.由项目组成立吊装指挥组，负责整个吊装过程的统一协调指挥。
8.凡参加本工程的施工人员，必须熟悉起吊的方法和工程内容，并按方案要求进行施工。
9.施工人员必须分工明确，坚守岗位，在整个吊装过程中服从命令听从起重工指挥人员，在起吊过程相关人员不得擅自离开工作岗位。
10.吊装工程中应有统一的指挥信号，凡参加施工的全体人员必须服从统一指挥，以便
各操作岗位协调动作。
11.带电的电焊线及电源电线必须远离吊装设备、变压器及吊装作业范围，避免触电触电事故发生。
12.施工人员必须带好安全帽，登高作业人员必须经过体检合格，作业时佩戴安全带，系挂在安全可靠的地方，并在安全人员监督下施工作业。
13.吊装时，应在危险区域设置警戒线或明显标志。严禁在风速大于6.0/S 的情况下进行吊装作业。
14.吊装时任何人不得随主件或吊装机具升降，特殊情况应采取可靠的安全措施，并经有关负责人批准。
15.起重机严禁斜拉、斜吊和吊装地下埋设或凝结在地面上的重物，严禁起重机运载人员。
16.指挥信号必须明确、清晰。
17.吊装前必须试吊一次，，设备起吊悬空50mm后停置10分钟，检查起吊设备，吊带是否能承受起载重量确信没有问题。
10.文明施工措施
1.施工中，边角废料及时回收清理，对于铁销、包装箱、废旧物品应及时清扫处理，保证现场和道路的清洁。
2.用电设备及线路良好，符合“一机一闸一漏一箱”，漏电保护器灵敏有效。
3.施工材料分类堆放整齐，并加以固定，做到工完料尽场地清。
4.预留空洞及临边处，必须加盖或周边设置防护栏杆，挂设安全网。
5.现场施工用机诫设备应按施工平面图规定位置摆放整齐，机体整洁。保证道路畅通，进出有序，排水良好，现场无长流水、长明灯现象。
6.达不到安全规范要求时，必须采取防护措施，增设屏障、遮拦、围栏或保护网，并悬挂醒目的警示标志。
7.高处取下废钢、下脚料及其他物品，不得随意扔下，要采取稳妥措施，确保人员安全，材料设备等不被损坏。
8.设备吊装、运输等，需临时断绝交通、停电停水，应向调度部门申请，经批准后，方可进行，并限时完成。
11、危险源辩识及控制措施危害源评价及措施
序号
危
险
源危害
可能发生
的事故
危
害
程
度
控制措施
1
临
时
平
台
架子基础不平、底部不实
架体失稳、
坍塌
中
平整夯实底部，增设垫铁
钢底板
焊接不牢
架体失稳、
坍塌
中
焊接完后认真检查焊接
质量
2
洞
口
临
边
未按规定设置防护措施
高处坠落、
物体打击
大在洞边设置防护栏杆作业时未按规定设置警戒区域物体打击小
边长小于150厘米的洞
口用盖板防护，大于150
厘米的洞口设防护栏杆
并在其底部设安全网无明显警示标志
高处坠落、
物体打击
中设置安全警示标志
3 梯子
及其
它登
高设
施
梯子质量不符合要求高处坠落中
梯子支柱应能承受人员
及携带工具的总重量梯脚无防滑措施高处坠落中
人字梯应有坚固的限制
拉开的拉链或拉绳梯子没有稳固措施高处坠落大采取稳固措施
4 施工
现场
地面不平整、道路不畅通
人员伤害、
车辆损坏
中
工地路面应做硬化处理，
保证道路通畅剩余材料、废物垃圾乱摆乱放
物体打击
及其它伤
害
大做到工完料尽场地清
5 起
重
机
无安全保险装置或装置失效
高处坠落、
物体打击
大
及时检查更换，无安全保
险装置不得使用未按规定设置警戒区域物体打击大按规定设置警戒区
钢丝绳破损、锈蚀等
高处坠落、
物体打击
大及时检查更换
6 施
工
机
具
吊车超负荷吊装或支腿垫块不
牢倾斜、倒塌
大
按照吊车性能表规定的
范围进行作业机械设备危险部位无防护或不
符合要求机械伤害
大
危险部位按规定进行防
护
设备“带病”运行、在运行中检修机械伤害、
设备损坏
大
及时检修不得“带病”
运行
车辆车况不良，安全装置不齐全或失效运输伤害大
及时检修不得“带病”
运行
机械设备无安全保险装置或装置失效机械伤害大
机械设备完好安全保险
装置齐全有效
7 人为
因素
不按规定正确佩戴个人劳保用
品
人员伤害大
落实安全生产责任制及
奖惩制度
违章违纪各类事故大加强安全监督和检查
行为失误各类事故中
加强职工安全教育，施工
前进行安全技术交底，特
种作业人员要持证上岗
12.劳动力需用计划及技能要求
劳动力需用计划表
序号名称数量
1 起重工2人
2 钳工1人
3 电工2人
4 力工3人
5 焊工1人
13.施工机具、计量器具及施工手段用料
13.1.主要施工机具一览表
序号名称规格数量
1 汽车吊100吨1台
2 挖机 1.2m31台
3 货车40吨1辆
4 千斤顶20吨4个
5 手拉葫芦20吨2个
6 液压大力车2吨2个
7 焊机400型4台
8 气割工具2套
9 小型工具2套
10 人字梯2个13.2.主要施工计量器具一览表
序号名称型号数量
1 红外线测量仪1台
2 水平尺2个
3 卷尺10米2个
4 皮尺50米1个13.3.施工手段用料计划表
序号名称型号数量
1 枕木180×200×2500 10根
2 木跳板10根
3 H型钢HW200*200b 140米
4 钢板δ=20 60m2
5 钢丝绳φ18 20米
6 钢丝绳φ32 40米
7 滚杠φ40mm圆钢45米
8 黄油10kg
9 碎砂石10m3
10 卡环20吨4个
11 卡环10吨8个
12 槽钢10# 100米
目录 一、适用范围 二、编制依据 三、工程概况及特点 四、施工组织及计划 五、施工准备 六、施工工序流程 七、质量工艺标准及强制性条文 八、安全技术措施 九、安全、文明及绿色施工措施 十、附录
一、适用范围 本施工方案适用于贵州黔北发电厂“上大压小”异地新建工程 #1机组主变压器、高压厂用工作变压器、高压脱硫变压器以及起备变的安装。 二、编制依据 1、《防止电力生产事故的二十五项重点要求》 2014版 2、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 50148-2010； 3、《电气装置安装工程高压电器施工及验收规范》GBJ 50147-2010； 4、《电气装置安装工程接地装置施工及验收规范》（GBJ50169-2006） 5、《工程建设标准强制性条文电力工程部分》中电联标准[2012]16号 6、《电力工程达标投产管理办法（2006版）》中电建协工[2006]6号 7、《电力建设安全工作规程（火力发电厂部分）》DL 5009.1-2002； 8、《电气装置安装工程质量检验及评定规程》DL/T 5161.1～5161.17-2002； 9、《主变及高厂变安装A版》50-F1902S-D0301A-西南电力设计院 10、《起备变安装》50-F1902S-D0302-西南电力设计院 11、变压器厂家相关资料及技术协议 三、工程概况及特点 贵州黔北发电厂“上大压小”异地新建工程#1机组主变压器为3台额定容量260MVA 单相变压器，起备变额定容量为48MVA，均由特变电工衡阳变压器有限公司提供；高压厂用变压器额定容量为48MVA，由保定天威保变电气股份有限公司提供；高压脱硫变压器额定容量为25MVA，由南京大全变压器有限公司提供。发电机出口不设断路器，主变压器低压侧采用离相封闭母线与发电机相连接，高压侧采用架空导线与220KV升压站#1主变进线间隔相连接；起备变低压侧采用共箱封闭母线与6KV开关柜相连接，高压侧采用架空导线与220KV升压站#01起备变间隔相连接；高压厂用变压器及高压脱硫变压器低压侧采用共箱封闭母线与6KV开关柜相连接，高压侧与发电机出线离相封闭母线相连接。 3.1主变压器基本技术参数 型式：单相双绕组铜线圈无励磁调压油浸式低损耗变压器 冷却方式：强油循环风冷（ODAF）
华润新能源河南偃师邙山30MW风电项目工程 施工技术方案报审表 表号：CRNE-HNYS-A10 编号：JSDS-AZ-A10-009
华润新能源河南偃师邙山30MW风电项目110kV升压变电站工程35kV油浸试变压器安装施工技术方案 编制人： 审核人： 审批人： 江苏大生电气工程有限公司 二零一七年六月
目录 1 编制依据 (4) 2 工程概况 (4) 3 适用范围 (4) 4 变压器结构简介 (5) 5.运输 (5) 6 验收 (6) 7 存放 (6) 8 安装变压器 (6) 9 变压器投入运行 (9)
1 编制依据 1.1 《电气装置安装工程施工及验收规范》合编； 1.2 《电力安全工作规程》(变电部分) 1.3《电气装置安装工程质量检验及评定规程》； 1.4 电气装置安装工程电气设备交接试验标准GB50150-2006 1.5 建设安全健康与环境管理工作规定 1.6 厂家技术资料 2 工程概况 工程名称：华润新能源河南偃师邙山30MW风电项目110kV升压变电站 建设单位：润电风能（偃师）有限公司 设计单位：北京乾华科技发展有限公司 监理单位：中通服项目管理咨询有限公司 施工单位：江苏大生电气工程有限公司 本期新建一座110kV升压站，以1回110kV线路接入系统。本期安装一台30MV A 主变，二期安装一台70MV A主变。本期110kV送出线路一回以“线变组”方式直接接入主变，变压器户外布置，110kV侧配电装置为126kV HGIS或GIS，主变低压侧电压等级为35kV，35kV 侧接线方式为单母线接线方式。风电机组－箱式变分2组接入风电场110kV升压变电所的35kV侧母线。35kV配电装置采用35kV HGIS或预制仓式开关柜，35kV母线配置2个进线间隔、1个出线间隔、1个无功补偿间隔、1个PT兼避雷器间隔、1个接地变间隔、1个站用变间隔。整站采用工厂预制式模块化变电站结构。 3 适用范围 3.1本说明书适用于35kV级油浸式变压器。 3.2 产品型号说明 S F S Z 9 - □/ □ 高压绕组电压等级（kV） 额定容量(kV A) 性能水平代号 调压方式：有表示有载调压，无表示是无励磁调压 绕组数：有表示三绕组，无表示双绕组
变压器吊装方案 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
徽商银行总部基地建设项目电力设备采购及安装工程 变 压 器 吊 装 方 案 安徽鼎信建设发展有限公司 二〇一七年十一月十日
目录
徽商银行总部基地建设项目1#配电室变压器吊装方案 一、工程概述： 徽商银行总部基地的塔楼1#配电室位于塔楼22层(避难层)东北角，层高约90多米，配电房设计2台容量1600KVA和1台1000KVA变压器，1600KVA变压器技术参数为： 型号： SCB10-1600 外形尺寸：长X宽X高（带罩 2200X1600X2400） 单件重： 3900 KG （不含外壳重量） 变压器尺寸图 二、吊装进口选择及施工准备 由于原定的吊装开口被相关单位封闭，经研究并与总包相关领导协调，拟定从施工电梯南侧与构造柱间开口处进入，利用现有总包单位的施工平臂吊车实施对变压器的吊装，具体如下： 1、利用15层施工电梯井南侧（靠结构柱侧）静高米，宽米。 2、变压器进入方式，吊车垂直起吊，变压器侧向进入。 3、施工准备 变压器专用吊具一副 构造柱接钩用吊耳一副（见附图1） 5吨手拉葫芦两只 1吨单链条葫芦一只
8吨卸卡两只 4吨卸卡若干 12#钢丝绳（八股头）数条（长度根据要求） 绳索100米（拉缆风绳用） 变压器滑动托架一副（变压器在平台平移用） M16膨胀螺栓六套 其他工具根据需要配置。 4、附图一（吊耳示意图） 俯视图剖面图一 剖面图二 三、吊装方法 1、南侧施工电梯停运，轿厢停放在零米。 2、22层施工临时防护改造，使之能确保有宽约2米的开口保证变压器顺利进入。 3、在楼层边环梁的内侧用膨胀螺栓固定一副临时接钩用起吊吊耳，膨胀螺栓选M16，吊耳固定板厚度选用σ=16毫米，吊板选用σ=16毫米。（见附图二） 4、将变压器运至平臂吊车半径范围内，打开变压器罩壳顶部，将制作的专用吊具固定在变压器一端，另一端用钢丝绳栓固，便于葫芦调整。 5有专用吊具端用五吨葫芦吊挂，大钩与变压器上部距离控制在米，钢丝绳与葫芦的夹角不大于60度。
35KV变电站变压器起吊安全措施示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
35KV变电站变压器起吊安全措施示范 文本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、施工时间：20xx年5月4日 二、主要负责人(长治变压器厂)： 施工成员： 公司安全监护人： 容城电力公司监护人： 三、安全技术措施： 1、在整个吊装过程中，要切实遵守现场秩序，服从命 令听指挥，不得擅自离开工作岗位。 2、在起吊前，由吊装司机检查起吊设备和钢丝绳，然 后进行试吊，检查各部位受力情况，情况正常方能继续起 吊。
3、吊装方的捆扎重物人员、挂钩人员要注意吊钩、钢丝绳是否完好。吊物要捆扎牢靠，吊钩要找准重心。吊物要垂直，不准斜吊或斜拉。物体吊起时，禁止人员站在吊物之上，其下方禁止有人。 4、吊装施工现场，应设有专区派员警戒，非本工程施工人员严禁进入。 5 、吊装时，整个现场由总指挥指挥调配，各岗位分指挥应正确执行总指挥的命令，做到传递信号迅速、准确，并对自己职责的范围内负责。 6 、有吊装过程中，应有统一的指挥信号，参加施工的全体人员必须熟悉此信号，以便各操作岗位协调动作。 7、在起吊过程中，未经现场指挥人员许可，不得在起吊重物下面及受力索具附近停留和通过。 8、在吊装过程中，如因故中断，则必须采取措施进行处理，不得使重物悬空。
审批
变压器安装施工方案 一、概况 1、清水河220kV变电站新建工程最终上4台主变压器、本期上#2和#3主变压器、四台主变压器的构架、上跨线等本期一次完成。变压器采用山东泰开变压器有限公司的产品。变压器型号：SFSZ11-240000/220 2、施工执行技术标准 （1）《电力变压器》 （2）《油浸式电力变压器技术参数和要求》 （3）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148－90 （4）《变压器运行规程》DL/T572—95 （5）《电力设备预防性实验规程》DL/T 596－1996 （6）《电业安全工作规定》 （7）《电气装置安装工程施工及验收规范》 二、施工工序流程图（如下图示）
三、安装技术措施 根据安装工序流程，每道工序除严格按规程、规范和厂家技术说明书要求施工外，安装过程中主要控制以下几道工序：开箱清点、附件检查、本体就位、变压器油处理、器身检查、真空注油。 1、开箱清点及附件检查 在清点附件时，主要进行下列外观检查在清点附件时，主要进行下列外观检查；（1）本体内气体压力应为正压，压力在0.01~0.03Mpa之间。 ⑵根据装箱清单检查所到的设备及附件的技术文件是否齐全，检查变压器外表有无机械损伤、温度计、导油管等预留孔是否齐全各种封盖螺丝是否齐全紧固，对分散包装运输的附件要按清单逐一清点。⑶套管应无损伤、无裂纹、无渗漏油，散热器、油泵、导油管等应密封良好⑷检查冲击记录仪X、Y、Z三维均小于3g。 2、本体就位 变压器就位之前，在基础及变压器上标出纵横中心线，变压器按标识就位，变压器就位时要保证变压器中心线与基础中心线一致。 3、排氮 一般变压器均采用充氮运输，变压器就位后首先进行排氮。排氮有两种方法：注油排氮及抽真空排氮。 本站采用抽真空排氮 将排氮口装设在空气流通处，用真空泵抽真空。充氮运输的变
1 编制依据 1.1、中冶南方设计院设计图纸、技术资料。 1.2、业主相关的企业标准及管理制度。 1.3、中冶冶相关工程施工、安全生产、质量管理等文件。 1.4、适用技术标准及验收规范。 GB50397—2007 冶金电气设备工程安装验收规范。 GB50168—2006 电气装置安装工程电缆线路施工及验收规范。 GB50150—2006 电气装置安装工程电气交接试验标准。 JGJ55-99 建筑施工安全检查标准。 JGJ46-2005 建筑现场临时用电安全技术规范。 GB50194-93 建设工程施工现场供用电安全规范。 2 工程概况 LF炉变压器安装于炼钢主厂房内JK跨16~17线LF炉总控楼8.4m平台变压器室内，变压器容量为45000KVA，器身重37.7吨，油重19.3吨，油箱总重7.4吨，附件5.1吨，总重69.5吨。 3 施工准备 3.1施工主要机具
3.2人员安排 管理人员：3人起重工：3人安装电工：5人 调试电工：3人电焊工：3人壮工：5人 3.3施工技术准备： 1)遵循项目经理部“力创精品、服务永远”的宗旨，技术人员从施 工准备的图纸自审、会审到施工方案编制、技术交底均要严谨、仔细。对现场作业人员进行书面技术、安全交底，根据施工内容
带领相关施工人员对现场仔细勘查和熟悉四钢轧对此工程各项规章制度，掌握相关的技术要领。 2)开工前，及时办理相关手续，如方案的报审、动用电火焊申请等。 4 主要施工方法及技术要求： 4.1 设备开箱检查 由马钢四钢轧项目部牵头，对变压器进场开箱检查，由业主、项目部管理人员、施工人员共同组成检查队伍，对变压器开箱资料及器身进行检查，检查变压器外形有无变形，破损，油漆是否有脱落现象，变压器是否密封完好，检查瓷瓶是否有破损，是否有漏油现象。 检查装箱清单，查看附件及材料是否有遗漏，检查变压器型号与参数是否与设计相符。 4.2 LF炉变压器本体吊装与就位 LF炉用变压器采用加料跨500/100t 行车进行吊装。LF炉变压器进现场后由汽车将其拖至JK跨16~17线边缘，用500/100t 行车副钩将变压器吊起送至变压器楼8.4m吊装平台铺设的轨道位置，吊起高度高于轨道500~600mm,缓慢回落通过至变压器轨道。利用轨道端头的牵引环固定2台10t手拉葫芦，利用手拉葫芦及钢丝绳慢慢将变压器牵引至安装位置。 500/100T行车副钩有8根钢丝绳，每根钢丝绳粗 注意： （1）吊卸牵引作业时，应安排电工在起重工的指挥下进行，作业过程中应有防治变压器倾翻的措施。
起重吊装施工方案工程名称：500kVA箱变和315KVA箱变吊装工程编制人：杨敬峰 审核人：林锐辉 建设单位：深圳市保达房地产开发有限公司 深圳市诚利德电力工程有限公司 2016年7月
目录 一、工程概况： ........................................................... 3 二、施工组织结构： . (3) (3) (4) 三、施工前准备 ........................................................... 5 四、施工步骤： .. (6) 技术负责人：孙志清 技 术员 安全员 资料员 工程项目部 质检员：谢建 专业技术负责人：孙问题 施 工班 组长 吴华金 施工班组长 刘富源 技术员：陈武 项目部总工 林锐辉
五、安全保证措施： (8) 六、环境保护措施： (10) 七、劳动力安排： (10) 八．施工机具： (11) 九、主要施工用料： (11)
一、工程概况： 安装500kVA箱变1台和315KVA箱变1台及绝缘套管等辅助设备，安装吊运至箱变基础；拟用50吨汽轮吊车配合安装吊运。 二、施工组织结构： ．质量保证体系 技术负责人：孙志清 技术员 安 全员 资料 员 工程项目部 质检员：谢建箱变安装施工项目指挥部
专业技术负责人：孙问题 施工班组长 吴华金 施 工班组 长 刘 富源 技术员：陈武 项目部总工 林锐辉
三、施工前准备 1、施工组织和现场管理方面的措施如下： 1）、起重吊装作业前，实地考察吊装现场，与主要施工操作人员制定出切实可行的吊装方法和安技措施保证作业安全，避免盲目施工在施工前将起重吊装方案内容（人员配置、起重机的选择、吊装技术方法、施工安技措施等）向施工操作人员交底。 2）、严格执行安全技术措施。 3）、清楚吊装环境因素的不利影响。 2、起重吊装安全施工作业前期准备 专职安全员：叶立根 问题 施工班组长： 刘 施工班组长： 技术负责人：孙 项目部经理 覃明彬
起重吊装作业安全措施 一、一般注意事项 1、对重大起重作业方案以及起重工作所采用起重设备的技术规程、标准，应在施工组织设计中明确规定。 2、须经过安装、试车、运行的起重设备及其电力、照明、取暖等接线，行驶轨道或路面、路基的状况及号志的设置等一切有关部分，均应由有关的专门技术人员进行检查和试验，出具书面证明确认设备安全可靠后，方可投入使用。 3、对起重设备的停置、燃料或附属材料的存放等一切有关环境及措施，应事先予以查验或提出规定要求，以确保安全。 4、起重设备的操作人员和指挥人员应经专业技术培训，并经实际操作及有关案值规程考试合格、取得合格证后方可独立上岗作业，其合格证种类应与所操作（指挥）的起重机类型相符合。起重设备作业人员在作业中应当严格执行起重设备的操作规程和有关的安全规章制度。 5、起重设备、吊索具和其他起重工具的工作负荷，不准超过铭牌规定。在特殊情况下，如必须超铭牌使用时，应经过计算和试验，并经本单位分管生产的领导（总工程师）批准。因历史原因，没有制造厂铭牌的各种起重机具，应经查算，并做荷重试验后，方准使用。购置起重设备，应按国家有关生产许可管理制度，从获得相应资质的企业中选购。 6、一切重大物件的起重、搬运工作应由有经验的专人负责，作业前应向参加工作的全体人员进行技术交底，使全体人员均熟悉起重搬运方案和安全措施。起重搬运时只能由一人指挥，必要时可设置中间指挥人员传递信号。起重指挥信号
应规范。 7、凡属下列情况之一者，应制订专门的安全技术措施，经本单位分管生产的领导（总工程师）批准，作业时应有技术负责人在场指导，否则不准施工。 (1)重量达到起重设备额定负荷的90%及以上。 (2)两台及以上起重设备抬吊同一物件。 (3)起吊重要设备、精密物件、不易吊装的大件或在复杂场所进行大件吊装。 (4)爆炸品、危险品必须起吊时。 (5)起重设备在输电线路下方或距带电体较近时。 8、遇有大雾、照明不足、指挥人员看不清各工作地点或起重机操作人员未获得有效指挥时，不准进行起重工作。 9、遇有6级以上的大风时，禁止露天进行起重工作。当风力达到5级以上时，受风面积较大的物体不宜起吊。 10、各种起重设备的安装、使用及检查、试验等，除应遵守本规程的规定外，并应执行国家、行业有关部门颁发的相关规定、规程和技术标准。 11、当起重设备处于相邻建筑物、构筑物等设备的防雷装置接闪器的保护范围以外时，应按下表1的规定安装防雷装置。野外作业的流动式起重机，再雷雨天应停止作业，并将起重机伸臂放下或收回。 表1 机械设备安装防雷装置的规定
?变压器施工准备 ?原材料半成品的要求 (1) 查验合格证和随带技术文件，变压器应有出厂试验记录。 (2)变压器应有铭牌，铭牌上应注明制造厂名，额定容量，一、二次额定电压，电流电阻抗电压（%）及接线组别等技术数据。附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。 (3)干式变压器的局放试验PC值及噪声测试Db(A）值应符合设计及标准要求。 (4) 带有防护罩的干式变压器，防护罩与变压器的间距应符合标准的规定。 (5) 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 (6) 螺栓：除地脚螺栓及防震装置螺栓外，均采用镀锌螺栓，并配相应的平垫圈和弹簧垫。 (7) 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调合漆及变压器油，均应符合设计要求，并有产品合格证。 ?主要机具 ?搬运吊装机具：汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、带子绳、滚杠。 ?安装机具：台砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、锤子、套丝扳、滤油机、行灯变压器、电工用梯、手电钻。 ?测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，钳形电流表，温度计，电桥及试验仪器。 ?作业条件 ?施工图及技术资料齐全无误。 ?土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。 ?变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建做，安装单位配合）。 ?墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。 ?室内地面工程结束，场地清理干净，道路畅通。 ?安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。 ?变压器、箱式变电所的基础验收合格，且对埋入基础的电气导管、电缆导管的
徽商银行总部基地建设项目电力设备采购 及安装工程 变 压 器 吊 装 方 案 安徽鼎信建设发展有限公司 二〇一七年十一月十日
安徽鼎信建设发展有限公司
目录 安徽农业银行办公楼3#配电室变压器吊装方案 (1) 一、工程概述： (4) 二、吊装进口选择及施工准备 (5) 三、吊装方法 (7) 四、注意事项 (12)
五、简易应力计算 (13) 徽商银行总部基地建设项目1#配电室变压器吊装方案 一、工程概述： 徽商银行总部基地的塔楼1#配电室位于塔楼22层(避难层)东北角，层高约90多米，配电房设计2台容量1600KVA和1台1000KVA变压器，1600KVA变压器技术参数为：
型号：SCB10-1600 外形尺寸：长X宽X高（带罩2200X1600X2400） 单件重：3900 KG （不含外壳重量） 变压器尺寸图 二、吊装进口选择及施工准备 由于原定的吊装开口被相关单位封闭，经研究并与总包相关领导协调，拟定从施工电梯南侧与构造柱间开口处进入，利用现有总包单位的施工平臂吊车实施对变压器的吊装，具体如下： 1、利用15层施工电梯井南侧（靠结构柱侧）静高3.6米，宽2.0米。
2、变压器进入方式，吊车垂直起吊，变压器侧向进入。 3、施工准备 变压器专用吊具一副 构造柱接钩用吊耳一副（见附图1） 5吨手拉葫芦两只 1吨单链条葫芦一只 8吨卸卡两只 4吨卸卡若干 12#钢丝绳（八股头）数条（长度根据要求） 绳索100米（拉缆风绳用） 变压器滑动托架一副（变压器在平台平移用） M16膨胀螺栓六套 其他工具根据需要配置。 4、附图一（吊耳示意图） 俯视图剖面图一

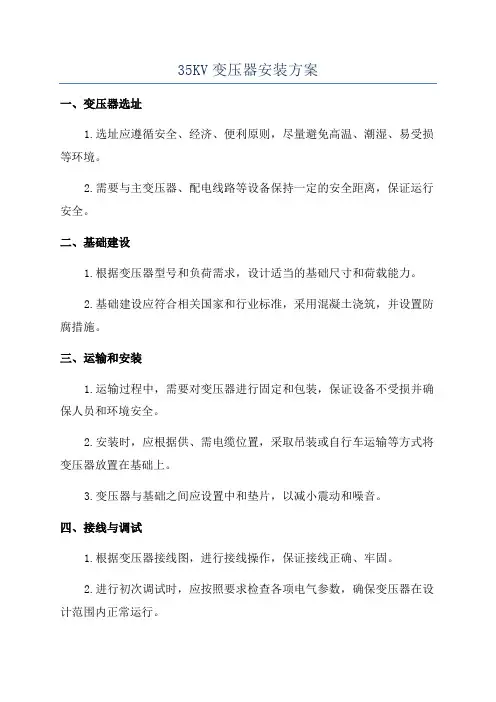

35KV油浸式变压器安装方案 1编制依据 1.1《某装置工程施工组织总设计》 1.2《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-2010 1.3设计图纸和厂家相关资料。 2工程概况 2.1施工地点及名称、范围 本施工作业指导书适用于主变压器的安装。主要施工地点某装置307变电所。主要施工内容包括：变压器本体就位、附件清扫、附件安装、滤油注油。 2.3工程特点 主变压器为有载调压油浸式变压器，选用重庆市亚东亚集团变压器有限公司生产的 S11-16000/35 型变压器，额定容量：16000 kVA，额定电压：35/10.5kV,额定电流: 263.9/880A。主变压器采用充氮运输。 本工程施工项目较多且比较复杂，在施工前应合理安排施工，主变压属重大设备，器
身暴露时间w 16小时。起吊工作必须由起重专业熟练职工指挥、操作。在主变安装过程中，调试人员应配合安装顺序，做好相关设备试验。 3施工准备及条件 3.1设备及材料要求 3.1.1设备到达现场后应符合下列要求。 3.1.1.1油箱及所有附件应齐全，无锈蚀及机械损伤，密封应良好。 3.1.1.2油箱箱盖或钟罩法兰及封板的联接螺栓应齐全，紧固良好，无渗漏；浸入油中运输的附件，其油箱应无渗漏。 3.1.1.3充油套管的油位应正常，无渗油，密封良好，瓷体无损伤。 3.1.1.4变压器到达现场后，应进行器身检查。 3.1.1.5出厂证件及技术资料应齐全。 3.1.1.6变压器型号、铭牌核对和外观检查，按装箱清单清点附件。 3.1.1.7检查箱顶氮气压力表是否保持正压力0.01 —0.03MPa。 3.1.1.8按有关规范要求对变压器本体用油及添加油进行验收化验，化验项目严格按规范执行。 3.1.1.9气体继电器、温控器应提前委托当地电力试验部门进行校验。 3.1.3变压器就位安装前建筑工程应当具备下列条件 3.1.3.1混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求，基础中心线标注清晰。 3.1.3.2预埋件及预留孔符合设计。 3.1.3.3具有足够的施工用场地，道路畅通。 4劳动力计划、主要施工机械及工器具的配置 4.1劳动力计划 4.1.1总体指挥1人 4.1.2现场负责人1人 4.1.3技术负责人1人 4.1.4起重负责人1人
编号：AQ-JS-02500 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 地面10KV变电站变压器拆装 安全措施 Safety measures for disassembly and assembly of transformer in 10kV ground substation
地面10KV变电站变压器拆装安全 措施 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 一、概况 根据地面变电站技术改造的要求，将矿10KV变电站现有 S9-800/10型变压器两台，重量2.7t，拆除移至井口变电站，安装节能型油浸式变压器型号为S11-M-315/10，重量1.2T。 由于通往地面变电站变压器安装地点的通道过于狭窄不易过车，计划使用50T汽车吊一部，从楼顶吊变压器进出，特制订本措施。 二、相关计算及准备工作 1.因吊装高度在较大（如右图），故使用50T汽车吊。 根据现场情况，汽车吊的工作半径为18m，此时吊臂长为26.6m，查表汽车吊在此工况下的吊装能力为：
工作半径 臂展 吊重 18m 32.75m 3.7t 变压器的重量为2.7t小于3.7t,选择50T汽车吊能满足需要。 2.应清理好汽车吊工作点的杂物。 3.制做起吊索具，以承重3吨，安全系数以6倍计算。 F=3000kg*9.8N/kg=29400NK取6.0 则Qp=29.4kN×6.0=176.4kN 我矿现有的NAT206×191570型钢丝绳破断拉力207kN，能满足安装要求。或采用双股NAT146×191570,以上钢丝绳。 4.准备好对讲机、板手、灭火器等工具。 三、施工步骤 施工准备（工具、现场地）申请停电工作票->停变压器电源
目录1工程概况 2编制依据 3吊装准备工作 4吊装方法 5技术安全要求 6应急处理计划 7工机具及材料计划 8吊装施工人力资源计划 9应急预案
1、工程概况 1.1********************************************。 1.2分项工程：1台变压器的吊装 1.3编制说明 本施工方案用于指导********************************************49.5MWp并网光伏电站升压站电气安装工程#1主变压器的吊装。为保证主变压器能有序安全进行卸车作业，特编制此方案。本方案仅针对主变压器进入现场后对主变压器吊装放置及倒运到安装区起指导作用。 1.4吊装任务 1.4.1设备吊装区周边环境 主变压器吊装区域场地较平坦开阔，无较大物体阻挡，具备安全吊装条件。 1.4.2变压器吊装方案 主变压器吊装工况：一台100吨起重机满足使用要求。 2、编制依据 1.《安全文明施工组织设计》； 2.《建筑施工手册》； 3.《建筑安装工人安全技术操作规程》； 4.有关设计技术文件； 5.设备到货信息； 6.相关规程、规、标准； 7.工程所在地区的起重机械配置及额定性能；
8.设备厂商提供的图纸和相关参数。 3、吊装准备工作 3.1卸车前准备 1.变压器外形尺寸及重量（带包装箱）需在吊装前进行再次确认。 2.已对施工班组进行安全、技术交底。 3.吊索吊环等吊装用具已准备齐全。 4.吊车位置及运送设备车辆位置已确认。 5.已设立吊装卸车警戒线。 6.找好变压器受力点后在进行吊装。 7.临时放置变压器的区域整齐的放置枕木。 8吊车位置由厂家指导人员，安装人员，吊车司机共同确认。吊车司机需有吊装方面经验。 3.2变压器卸车 1.吊车和运输车辆的相互位置应在卸车前再次确认，保证吊车的工作半径在许可围。 2.变压器卸车的吊装作业中，单台变压器重量最大为57t。吊装时，吊装半径6m，主臂长度为12m。 3.考虑到变压器本体较重，且容易对变压器造成损坏。故直接利用变压器的自身包装箱进行绑扎吊装下车（按照包装箱上的吊点就行绑扎）。 4.绑扎时选用100t－20m的钢丝绳2根、20吨卸扣4个，实现对变压器两侧进行绑扎。绑扎时确保吊装带均布重心两侧，同时还要在变压器的两侧拴上溜绳，以防变压器在吊装的过程摆动幅度过大并做好其余附属吊装作业保护，在确认绑扎牢固后起吊。起
变压器安装规范 变压器是电网中必不可少的重要设备，主要起到电压、电流的变换和隔离作用。变压器是根据电磁感应原理工作的。 变压器安装规范： 1.变压器宽面推进时，低压侧应向外；变压器侧面推进时，油枕侧向外，便于带电巡视检查。 2. 变压器室的安全距离。室内变压器外壳，距门不应小于1m，距墙不应小于0.8m；额定电压为35KV及其以上的变压器，距门不应小于2m，距墙不应小于1.5m；变压器二次线线的支架，距地面不应小于2.3m，高压线线两侧应加遮栏；变压器室要么有操作用的开关时，在操作方向上应1.2m以上的操作宽度。 3.变压器室属于一、二级耐火等级的建筑，其大门、进出风窗的材料应满足防火要求。 4.变压器室应用铁门，采用木质门应包镀锌冷轧钢板（俗称铁皮），门的宽度和高度应根据安装设备情况而写，一般宽为 1.5m，高为2.5-2.8m，门应向外开。较短（不超过7m）的配电室，允许有一个出口，超过7m时不得少于两个出口。 5. 变压器室顶板高度按设计的要求，一般不低于4.5-5m。 6.变压器一线的安装，不应妨碍变压器吊芯检查。 7. 进出风百叶窗的内侧要装有网孔不大于10mm*10mm的防动物网。基础下的进风孔不安百叶窗，但网孔外要安装直铁条，防止网格外的机械损伤，直铁条可采用直径为1mm的圆钢，间距为100mm。
8.变压器室出风窗顶部须靠近屋梁，自然通风拜见温度不应高于45℃，一般出口的有效面积应大于风口的有效面积的1.1-1.2倍。9.当自然通风的进风温度为30℃时，变压器室地坪距离室外地坪的高度为0.8m；进风温度为35℃时，变压器地坪距离室外地坪的高度为1m。 10. 变压器室内不应有与电气无关的管道通过，有关电缆内要采取防小动物进入的措施。 11. 变压器地基上的轨梁安装，要按不同变压器的轮距固定，基础轨距和变压器的轮距应吻合。 12. 单台变压器的油量超过600㎏时，应设储油坑。 13. 变压器室混凝土地面不起沙，路面抹灰刷白。 14. 各金属部件应涂防腐漆taizhendq 变压器是改变电路中电压的一种设备它使不符合我们使用的电压改变为我们所需要的电压。北京许多民营企业均可承接变压器安装的电力工程，北京泰真电气安装有限公司就是其一。
. . 山东省单县垃圾焚烧发电厂项目35KVA主变吊装方案 编制： 校审： 批准： 山东省工业设备安装有限公司 2017年01月05日
目录 1.工程概况............................................. - 2 - 2.编制依据............................................. - 2 - 3.技术参数............................................. - 2 - 4.施工工艺程序及施工方法............................... - 3 - 4.1 施工程序........................................ - 3 - 4.2 关键工序........................................ - 3 - 4.3施工方法........................................ - 3 - 5.施工技术要求......................................... - 4 - 6.吊车配置............................................. - 4 - 7.施工进度计划......................................... - 9 - 8.工程质量目标及质量保证措施........................... - 9 - 10.施工安全与环境保护技术措施......................... - 10 - 11.文明施工措施....................................... - 11 - 12.危险源辩识及控制措施危害源评价及措施............... - 12 - 13.劳动力需用计划及技能要求........................... - 13 -

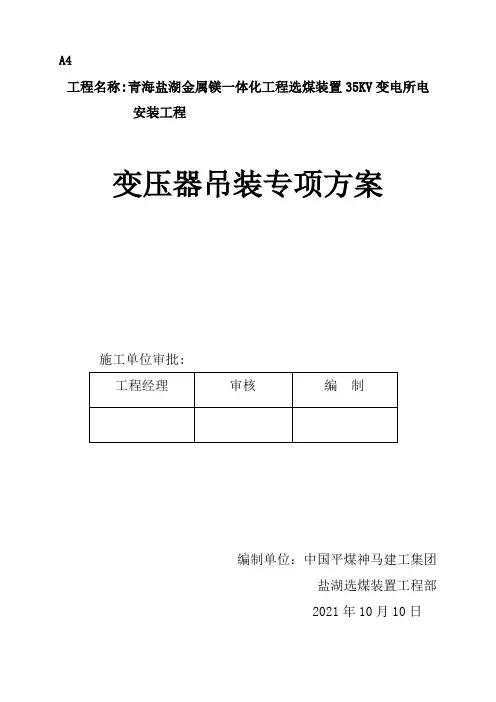

A4 工程名称:青海盐湖金属镁一体化项目选煤装置35KV变电所电安装工程 变压器吊装专项方案 施工单位审批: 编制单位：中国平煤神马建工集团有限公司 盐湖选煤装置项目部 2012年10月10日
目录 一、编制依据 二、工程概况 三、施工部署 四、主要施工方法及内容 五、技术质量保证措施 六、安全文明施工保证措施 一、编制依据
1.1．施工图纸； 1.2. 起重机械用钢丝绳检验和报废实用规范GB59786 1.3. 起重安全技术规程 1.4. 变压器安装说明书 1.5. 《电力建设安全工作规程》 1.6. 《施工机具性能说明书》； 1.7. 公司施工同类工程的施工工艺及经验； 二、工程概况 2.1 工程简介 工程名称：青海盐湖金属镁一体化项目选煤装置35KV变电所工程 建设单位：青海省盐湖集团 施工单位：中国平煤神马建工集团 工程地点：青海省察尔汗盐湖 主要工程内容：2台35KV变压器吊装工程 2.2工程特点 2.1变压器安装位置高、体积大、重量重，安装质量要求高。 2.2变压器运输行程较长，运输难度大。 2.3施工现场工作面狭小，交叉施工频繁，高空作业多，施工安全风险大。 三、施工部署 3.1工期、质量及安全目标 ，按施工总进度计划按时完成。 公司对于承建的本工程，坚持“质量为本，诚信服务，科技进步，创新发展”的质量方针，确定本项目的质量目标为： ，单位工程优良率95％以上； ，不错用、不使用不合格材料； ，标准、规范为有效版本且覆盖率100%； ，争创优质工程。 3.1.3 HSE目标
注重员工HSE培训，提高员工的HSE管理意识； 提高员工自我保护和维护生态环境的自觉性； 确保装置实现本质安全；杜绝中毒、设备、火灾、爆炸事故， 做到零伤害，零污染； ，努力控制和减少对环境的污染。 3.2 施工准备工作 成立项目管理班子、设立项目部的组织机构；建立健全质量保证体系、HSE管理体系，并开始运作。 ；完成变压器吊装施工方案，技术交底等技术措施编制；并报业主和监理审批。 人员配备： 3.2.4 施工机具准备 按施工机具的需求计划从公司范围内调遣施工机具进场。进场前，检查所有的施工设备，确保其工作性能和安全性能。 施工机具配备：
青海盐湖海纳化工有限公司 聚氯乙烯一体化项目15万吨/年电石续建、迁建装置工程 电石炉炉变变压器吊装方案 浙江诸安建设集团公司 2011-3-20
一工程概况： 青海盐湖海纳化工有限公司聚氯乙烯一体化项目15万吨/ 年电石续建、迁建装置工程，1#炉3台炉变变压器卸车、平移、起吊、就位工程。施工地点在青海省西宁市西宁（国家级）经济技术开发区甘河工业园区，原摩尔1#电石炉厂房。该工程共有3台电石炉炉变变压器需吊装就位。炉变变压器的外形尺寸为长×宽×高为3500×3300×3400（不包括储油柜的高度）。变压器总重为32吨，其中变压器本体重为25吨。储油柜及附件重7吨，设备吊装物件重量为25吨。安装位置在9.00m平台。运输炉变变压器的车辆从3#炉冷破车间进入，停在1#冷破车间，用50T汽车吊将炉变变压器卸到0.00米层平移轨道上，炉变变压器下放置平移滚子。炉变变压器平移至电石炉车间的预留吊装孔下，用卷扬机将炉变变压器吊装至电石炉9.00米层平台上，然后将炉变变压器平移至变压器的安装基础上。卷扬机吊装炉变变压器的吊装支点设在17．00m，吊装孔中正上方。 二编制依据 1、《冶金机械设备安装工程施工及验收规范》YBJ214—88 2、《起重设备安装工程施工及验收规范》GB50278—98 3、青海盐湖海纳化工有限公司聚氯乙烯一体化项目15万吨/ 年电石续建、 迁建装置工程电石炉施工图纸及设备技术文件 三吊装前的条件和准备
3 工机具及材料 工机具材料统计表 4 设备主要性能技术参数 额定起重量：25t（不包括吊具） 起升高度：10m 起升速度：低速：4m/min 运行精度：提升停止精度：±45mm 走行停止精度：±20mm 轨距：1500mm 5 吊装前的准备工作： 1 变压器入场道路和进厂房道路填平夯实，保证运输、吊装车辆平稳入场和变压器的牵引。 2用卷扬机吊装时，变压器吊装梁要求提供混凝土梁承重载荷，满足变压器吊装受力保证在50吨以上。 3 用卷扬机吊装时，三楼9．00米变压器吊装孔洞承重钢梁安装完毕，因吊装
目录 1. 编制依据 2. 概述 3. 施工程序和施工方法 4. 施工进度和作业力量安排 5. 质量标准 ； 6. 质量保证措施 7. 安全技术措施 8. 文明施工 ， 】
1 编制依据 图纸SD-700-E70-04110，SD-700-E70-04310。 GB 148-90 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 GB 50303-2002 《建筑电气安装工程质量检验评定标准》 《十三冶企业标准 变压器安装作业指导书》 2 ` 3 工程概况 张家港浦项不锈钢连铸工程变压器安装在连铸电气室和修磨电气室。共5台变压器， 3施工工序和施工方法 施工工序 ;
& （ 图3 －1 施工工序流程图 ` 施工方法 施工准备 技术准备 施工技术人员和施工人员要认真熟悉图纸和技术资料，明确施工工艺，必须进行图纸的自审、会审。编制施工方案及安全技术措施，使每位施工人员做到心中有数。每位施工人员都要持证上岗。 设备及材料要求 1）变压器必须有出厂合格证，安装期限不应超过厂家规定的期限，制造厂家提供齐全的变压器使用说明书和设备出厂检验报告。 )
2）变压器铭牌数据应符合设计图纸要求，变压器外观无缺损、附件齐全。 3）变压器油必须有合格证，且应经过理化试验和电气性能检验符合规定。 4）施工材料包括周转材料（道木、木跳板、钢管架、路基箱、油桶等）、辅助材料（变压器油、电焊条、油漆、滤油纸、吸湿剂、氧气、乙炔等）、消耗材料（白布、甲级破布、酒精、油杯、毛刷、盆、桶等） 主要机具 1)起重设备：50吨汽车吊、起重用手拉葫芦 2）工具、设备：水电焊工具、切割机、千斤顶、磨光机、真空过滤、注油机、钢丝绳、卡环 3）仪器、仪表：兆欧表、水平尺、钢卷尺、万用表 4）吊装钢丝绳的计算：d×d×9＝2000×cosα ~ d＝17.7mm 所以选择钢丝绳直径20mm 3.2.1.4作业条件的准备 1）施工图纸及产品技术文件齐全。 2）屋顶、楼板施工完毕，不得渗漏；室内地面基层施工完毕；预埋件及预留孔符合要求，预埋件牢固；办理工序交接手续；临时施工设施拆除，场地清理干净；环境开阔，吊装无防碍物。 3）雨天不宜从事此项作业，作业现场无粉尘，作业区域设置警戒围栏。 3）施工前对变压器进行外观检查，油箱及所有附件应保证齐全无损，油箱箱盖和罩法兰连接螺丝齐全、紧固，无漏油现象。 基础复验 变压器基础的轨道水平，钢轨轨距与变压器轮距一致；套管中心与封闭母线中心相符。# 现场设施设置 路边围栏清除,场地回填并分层夯实,地面平整完好。 路基箱、铁板、钢轨设置
起重吊装施工方案 欧阳光明（2021.03.07） 工程名称：500kV A箱变和315KV A箱变吊装工程 编制人：杨敬峰 审核人：林锐辉 建设单位：深圳市保达房地产开发有限公司 深圳市诚利德电力工程有限公司 2016年7月 目录 一、工程概况： 0 二、施工组织结构： (1) 三、施工前准备 (3) 四、施工步骤： (4) 五、安全保证措施： (5) 六、环境保护措施： (7) 七、劳动力安排： (8) 八．施工机具： (8) 九、主要施工用料： (8) 一、工程概况： 安装500kV A箱变1台和315KV A箱变1台及绝缘套管等辅助设
备，安装吊运至箱变基础；拟用50吨汽轮吊车配合安装吊运。 二、施工组织结构： ．质量保证体系 ．技术管理体系
．安全管理体系
三、施工前准备 1、施工组织和现场管理方面的措施如下： 1）、起重吊装作业前，实地考察吊装现场，与主要施工操作人员制定出切实可行的吊装方法和安技措施保证作业安全，避免盲目施工在施工前将起重吊装方案内容（人员配置、起重机的选择、吊装技术方法、施工安技措施等）向施工操作人员交底。 2）、严格执行安全技术措施。 3）、清楚吊装环境因素的不利影响。 2、起重吊装安全施工作业前期准备 1）、搞好作业前准备。作业前准备内容为：<1>准备并检查起吊用具和防护设施；<2>准备辅助用具；<3>确定并清理落物地点，搭设临时（平台）设施。 2）、吊物绑扎位置合理、绑扎方法得当、吊装锁具合适。<1>查找吊件吊点确定绑扎部位；<2>绑扎应注意起吊时锁具间的中收夹角以60°-90°为宜，如大于100°应采取防止滑勾的措施；<3>锁吊具使用前计算其破断拉力，确定拉力在安全范围内使用，保证调运安全平稳；<4>防止歪拉斜吊。 3）、明确指挥信号准确化，吊装指挥信号必须按规定的标准进行联络，特别是起重机司机，一定要对指挥信号、吊挂形态、起落空间确认准确。 3、向起重司机明确“十不吊”：1）超载或对吊物重量不清；2）指挥信号不明确；3）捆绑、吊挂不牢、或不平衡可能引起吊物滑动；4）
总变电站改造工程 变压器吊装方案 编制： 审核： 批准： 编制单位： 2011年09月28日
目录 1、工程概况 (1) 2、编制依据 (1) 3、吊装准备工作 (2) 4、吊装方法 (3) 5、技术安全要求 (5) 6、应急处理计划 (7) 7、工机具及材料计划 (8) 8、吊装施工人力资源计划 (8) 9、参吊人员职责划分 (8) 10、应急预案 (9)
1、工程概况 1.1------------ⅤⅠ标段总变电站改造工程（安装、调试及可能发生的变更部分）。 1.2分项工程：变压器的吊装就位 1.3编制说明 本施工方案用于指导-------------ⅤⅠ标段：总变电站改造工程电气专业变压器的吊装。为保证变压器能有序安全进行卸车作业，特编制此方案。本方案仅针对变压器进入现场后对变压器吊装放置及倒运到安装区起指导作用。 1.4吊装任务 1.4.1设备主要参数及存放点如下表： 1.4.2设备吊装区周边环境 变压器吊装区域场地较平坦开阔，无较大物体阻挡，具备安全吊装条件。但由于该区位于生产区域(老厂区域)，固施工现场及人员需配明显隔离区域标志。 1.4.3变压器吊装方案 变压器吊装工况：一台130吨起重机杆长21.28米，回转半径8.5米，吊钩加索具加一台变压器重47.015吨, 负荷率36.16%，满足使用要求。 2、编制依据 1.《安全文明施工组织设计》； 2.建设部JGJ59-99检查标准要求； 3.《建筑施工手册》； 4.《建筑安装工人安全技术操作规程》； 5.有关设计技术文件； 6.设备到货信息； 7.国家及电力相关规程、规范、标准；
