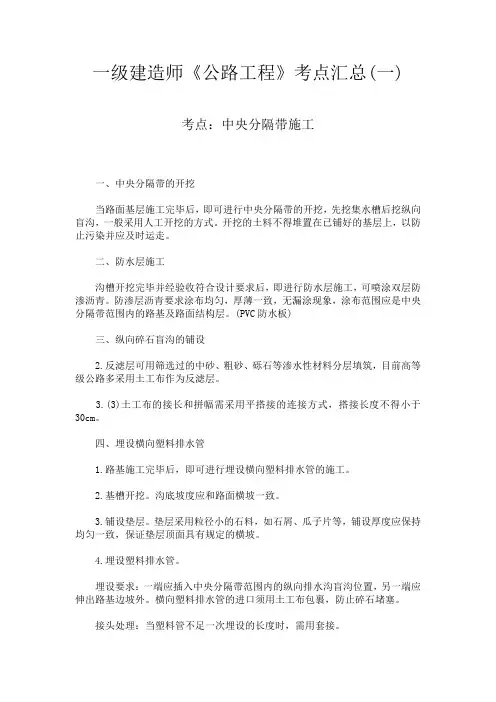

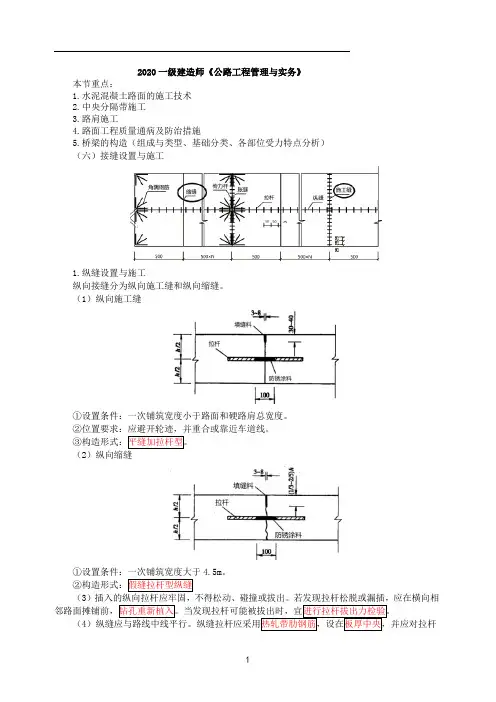

1B412040 中央分隔带及路肩施工技术1B412041 中央分隔带施工
一、中央分隔带的开挖
二、防水层施工
三、纵向碎石盲沟的铺设
土工布的接长和拼幅需采用平搭接的连接方式，搭接长度不得小于30cm。
2.基槽开挖。沟底坡度应和路面横坡一致。
3.铺设垫层。垫层采用粒径小的石料，如石屑、瓜子片等，铺设厚度应保持均匀一致，保证垫层顶面具有规定的横坡。
4.埋设塑料排水管。
埋设要求：一端应插入中央分隔带范围内的纵向排水沟盲沟位置，另一端应伸出路基边坡外。横向塑料排水管的进口须用土工布包裹，防止碎石堵塞。
5.沟槽回填
五、缘石安装
1.路缘石应在路面铺设之前完成。
2.预制缘石应铺筑设在厚度不小于2cm的砂垫层上，砌筑砂浆的水泥与砂的体积比应为1：2。
【例题12·实务操作与案例分析】
背景资料：
施工单位承接了一新建高速公路K50+000～K75+000 段路面工程与交通工程的施工，其中包含中央分隔带及路面排水工程，一般路段中央分隔带断面设计如下图所示。
每千米一般路段中央分隔带主要材料数量表：
1.图中尺寸除注明外均以cm 计。
2.施工中应确保防水层不漏水。
3.土工布A 重量为250g/㎡，其技术指标按相应要求执行。
4.土工布B 重量为500g/㎡，其技术指标按相应要求执行。
施工单位编制了施工组织方案，部分内容摘录如下：
①路基施工完毕后，即可埋设横向塑料排水管；
②当路面底基层施工完毕后，即可开挖中央分隔带；
③中央分隔带应采用大型机械开挖；
④开挖的土料不得直接堆置在已经铺好的路面结构层上，应及时运走；
⑤中央分隔带沟槽开挖完毕并经验收合格后，即可铺设防水层；
⑥防水层施工范围是中央分隔带开挖沟槽与路基的接触面；
⑦应合理安排以下四项工作：a.回填种植土，b.基层施工，c.防水层施工，d.护栏立柱打桩……
【问题】
1.改正中央分隔带施工组织方案中的错误之处（按“把第×条应改为：……”的描述），并简述埋设横向塑料排水管的施工工艺。
2.指出图中“土工布A”的作用。
3.指出中央分隔带防水层采用的是什么材料。还可以采用什么材料做防水层？
4.写出a、b、c、d四项工作的合理先后顺序。
【参考答案】
1.（1）第②条应改为基层施工完毕后开挖；
第③条应改为采用人工开挖的方式；
第⑥条应改为防水层施工范围是路基及路面结构层。
（2）埋设横向塑料排水管的施工工艺：
①路基施工完成后，即可进行埋设横向塑料排水管的施工→②基槽开挖→③铺设垫层→④埋设塑料排水管→⑤沟槽回填。
2.土工布A 的作用作为反滤层，隔离回填土。
3.（1）M7.5水泥砂浆和土工布。
（2）还可采用：双层防渗沥青、PVC 防水板。
4.正确顺序为：b→d→c→a。
1B412042 路肩施工
路肩是位于行车道外缘至路基边缘、具有一定宽度的带状结构部分，包括硬路肩和土路肩。
路肩的主要作用有：①保护行车道等主要结构的稳定；②为发生机械故障或遇到紧急情况的车辆需要临时停车提供位置；③提供侧向余宽，有利于安全，增加舒适感；④可供行人、自行车通行；⑤为设置路上设施提供位置；⑥作为养护操作的工作场地；⑦在不损坏公路构造的前提下，也可作为埋设地下设施的位置；⑧改善挖方路段的弯道视距，增进交通安全；⑨使雨水能够在远离行车道的位置排放，减少行车道雨水渗透，减少路面损坏。
一、土路肩施工
培土路肩施工方案（填方路基）：
1.准备下承层：即具有经检验合格的底基层面
2.
二、硬路肩施工
硬路肩的设计标高常见的有两种情况：一种是硬路肩与车行道连接处标高一致，可将硬路肩视为行车道的展宽；另一种是硬路肩的顶面标高低于相连的行车道，这种情况应先摊铺硬路肩部分，宽度应比要求的宽5cm左右，保证与行车道路面有一定的搭接，以免搭不上需人工找补。摊铺行车道表面层时，摊铺机靠硬路肩一侧的端部应使用45°的斜挡板，以减少碾压时边缘拥塌或发生较大的侧移，并尽量使边缘顺直、平齐。
【例题13·单选】培土路肩的施工流程正确的是（）。【2017真题】
A.备料→平整→静压→推平→切边→平整→碾压
B.备料→平整→静压→推平→碾压→切边→平整
C.备料→推平→平整→静压→切边→平整→碾压
D.备料→推平→静压→平整→碾压→平整→切边
【解析】培土路肩施工流程：备料→推平→平整→静压→切边→平整→碾压。
【答案】C
【例题14·单选】培土路肩施工流程为：备料→推平→平整→X→Y→平整→碾压，其中X、Y 工序分别是（）。【2014真题】
A.回填、切边
B.切边、回填
C.静压、切边
D.切边、静压
【解析】土路肩施工工作流程：备料→推平→平整→静压→切边→平整→碾压。
【答案】C
【例题15·多选】填方路肩施工说法正确的是（）。【2019真题】
A.培路肩的方法施工既经济又简便
B.土路肩通常随着路面结构层的铺筑，相应地分层培筑
C.先培更优于后培
D.培土路肩的材料，通常与填筑路堤的材料相同
E.后培路肩的缺点是，横断面上易形成一个三角区
【答案】ABD
【解析】选项A说法正确，对填方路段来说，采用培路肩的方法施工既经济又简便。选项B 说法正确，土路肩通常随着路面结构层的铺筑，相应地分层培筑。选项C说法错误，路肩可以先培也可以后培，各有利弊。选项D说法正确，培土路肩的材料，通常与填筑路堤的材料相同，应在填筑路堤、修整边坡时，将削坡剩余的材料暂存在靠近路肩的边坡上。选项E说法错误，先培路肩的缺点是，横断面上易形成一个三角区。
1B412050 路面工程质量通病及防治措施
1B412051 无机结合料基层裂缝的防治
一、原因分析
1.
2.
3.
4.
5.
6.
7.
二、预防措施
过低。
4.铺筑碎石过渡层，在石灰土基层与路面间铺筑一层碎石过渡层，可有效避免裂缝。
5.分层铺筑时，在石灰土强度形成期，任其产生收缩裂缝后，再铺筑上一层，可有效减少新铺筑层的裂缝。
5～10m设一道缩缝。
（二）水泥稳定土基层裂缝的主要防治方法
1.改善施工用土的土质，采用塑性指数较低的土或适量掺加粉煤灰或掺砂。
2.控制压实含水量，需要根据土的性质采用最佳含水量，含水量过高或过低都不好。
3.
4.
束后应及时铺筑下封层。
5.设计合理的水泥稳定土配合比，加强拌合，避免出现粗细料离析和拌合不均匀现象。
【例题16·多选】能有效防治水泥稳定土基层裂缝的措施有（）。【2017真题】
A.采用塑性指数较高的土
B.控制压实含水量，根据土的性质采用最佳含水量
C.在保证水泥稳定土强度的前提下，尽可能增加水泥用量
D.一次成型，尽可能采用快凝水泥
E.加强对水泥稳定土的养护，避免水分挥发过大
【解析】水泥稳定土基层裂缝的主要防治方法：（1）改善施工用土的土质，采用塑性指数较低的土或适量掺加粉煤灰或掺砂。（2）控制压实含水量，需要根据土的性质采用最佳含水量，含水量过高或过低都不好。（3）在能保证水泥稳定土强度的前提下，尽可能采用低的水泥用量。（4）一次成型，尽可能采用慢凝水泥，加强对水泥稳定土的养护，避免水分挥发过大。养护结束后应及时铺筑下封层。（5）设计合理的水泥稳定土配合比，加强拌和，避免出现粗细料离析和拌和不均匀现象。
【答案】BE
【例题17·单选】造成水泥稳定碎石基层产生裂缝的原因，下列说法不正确的是（）。
A.在保证强度的情况下，尽量降低水泥稳定碎石混合料的水泥用量
B.碾压时混合料含水量偏大，不均匀
C.混合料碾压成型后未及时洒水养护
D.增加碎石级配中细粉料的含量
【解析】可能造成水泥稳定碎石基层裂缝的原因有：（1）水泥剂量偏大或水泥稳定性差；（2）碎石级配中细粉料偏多，石粉塑性指数偏高；（3）集料中黏土含量大，因为黏土含量越大，水泥稳定碎石的干缩、温缩裂纹越大；（4）碾压时混合料含水量偏大，不均匀；（5）混合料碾压成型后养护不及时，易造成基层开裂；（6）养护结束后未及时铺筑封层。
【答案】A
1B412052 沥青混凝土路面不平整的防治
原因分析：
1.路面不均匀沉降。
2.基层不平整对路面平整度的影响。
3.桥头、涵洞两端及桥梁伸缩缝的跳车。
4.路面摊铺机械及工艺水平对平整度的影响。
5.面层摊铺材料的质量对平整度的影响。
6.碾压对平整度的影响。
1B412053 沥青混凝土路面接缝病害的防治
原因分析：
（一）横向接缝
1.采用平接缝，边缘未处理成垂直面。采用斜接缝时，施工方法不当。
2.新旧混合料的粘结不紧密。
3.摊铺、碾压不当。
（二）纵向接缝
1.施工方法不当。
2.摊铺、碾压不当。
1B412054 水泥混凝土路面裂缝的防治
原因分析：
（一）横向裂缝
1.混凝土路面切缝不及时。
2.切缝深度过浅。
3.混凝土路面基础发生不均匀沉陷（如穿越河道、沟槽，拓宽路段处），导致板底脱空而断裂。
4.混凝土路面板厚度与强度不足，在行车荷载和温度作用下产生强度裂缝。
5.水泥干缩性大；混凝土配合比不合理，水胶比大；材料计量不准确；养护不及时。
6.混凝土施工时，振捣不均匀。
（二）纵向裂缝
1.路基发生不均匀沉陷
2.由于基础不稳定。
3.混凝土板厚度与基础强度不足产生的荷载型裂缝
（三）龟裂
1.
剧收缩，导致开裂。
2.混凝土拌制时水胶比过大；模板与垫层过于干燥，吸水大。
3.混凝土配合比不合理，水泥用量和砂率过大。
4.混凝土表面过度振捣或抹平，使水泥和细骨料过多上浮至表面，导致缩裂。
【例题18·单选】混凝土浇筑后，表面没有及时覆盖，容易发生（）。
A.纵向裂缝
B.横向裂缝
C.龟裂
D.滑坡
【解析】龟裂产生的原因：（1）混凝土浇筑后，表面没有及时覆盖，在炎热或大风天气，表
面游离水分蒸发过快，体积急剧收缩，导致开裂。（2）混凝土拌制时水胶比过大；模板与垫层过于干燥，吸水大。（3）混凝土配合比不合理，水泥用量和砂率过大。（4）混凝土表面过度振捣或抹平，使水泥和细骨料过多上浮至表面，导致缩裂。
【答案】C
1B412055 水泥混凝土路面断板的防治
治理措施
（一）裂缝的修补
裂缝的修补方法有直接灌浆法、压注灌浆法、扩缝灌注法、条带罩面法、全深度补块法。
（二）局部修补
1.对轻微断裂，裂缝有轻微剥落时，按画线位置凿开深5～7cm的长方形凹槽，刷洗干净后，用快凝小石子填补。
2.轻微断裂，裂缝较宽且有轻微剥落的断板，应按裂缝两侧至少各20cm的宽度放样，按画线范围开凿成深至板厚一半的凹槽，钻孔，清槽，插筋，回填。
3.较为彻底的办法是将凹槽凿至贯通板厚，打洞，插筋，然后用快凝砂浆填塞捣实，待砂浆硬后浇筑快凝混凝土夯捣实齐平路面即可。
对于严重断裂，裂缝处有严重剥落，板被分割成3块以上，有错台或裂块并且已经开始活动的断板，应采用整块板更换的措施。
【例题19·多选】水泥混凝土路面断板的治理措施有（）。
A.直接灌浆
B.局部带状修补
C.扩缝灌浆
D.罩面补强
E.整块板更换
【答案】ABCE
【解析】治理措施：（一）裂缝的灌浆封闭（直接灌浆法、压注灌浆法、扩缝灌浆法）；（二）局部带状修补；（三）整块板更换。

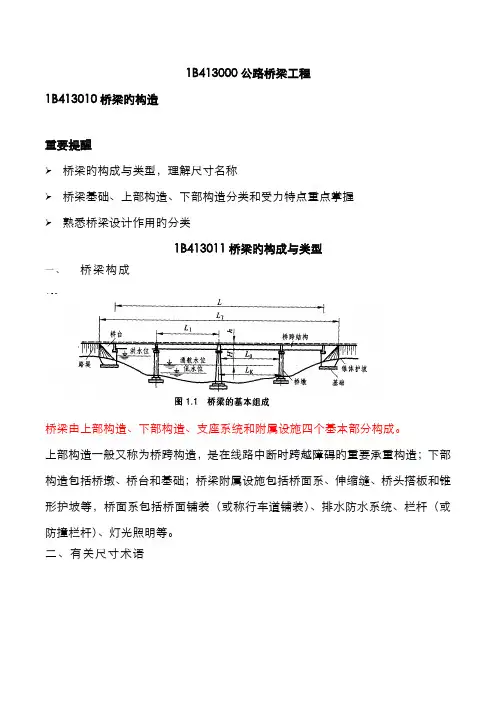

1B413000 公路桥梁工程
1B413010 桥梁的构造
1B413011 桥梁的组成与类型
【知识拓展：桥头搭板】
用于防止桥端连接部分的沉降而采取的措施。它搁置在桥台或悬臂梁板端部和填土之间，随着填土的沉降而能够转动。为了防止桥头工后沉降及伸缩缝的设置而出现错台现象引起的跳车（桥头跳车），设置桥头搭板是一项必要措施。
【例题1·单选】桥台属于桥梁的（）。
A.上部结构
B.下部结构
C.基础
D.桥跨结构
【答案】B
【解析】下部结构包括桥墩、桥台和基础。
【例题2·实务操作与案例分析】
背景资料：
某施工单位承接了一条公路的施工，路线全长30.85km，路基宽度为8.5m，路面宽度为2×
3.5m。该工程内容包括路基，桥梁及路面工程等。为减少桥头不均匀沉降，设置桥头跳车，桥台与路堤交接处按图施工，主要施工内容包括：地基清表、挖台阶、A区域分层填筑、铺设土工格栅、设置构造物K、路面铺筑等。路面结构层如图所示，B区域为已经填筑完成的路堤填筑区域。
【问题】
写出图中构造物K的名称。
【参考答案】
构造物K：桥头搭板。
