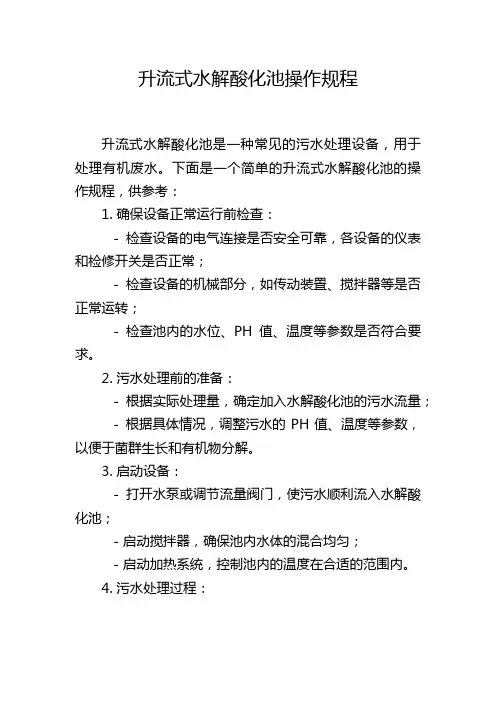

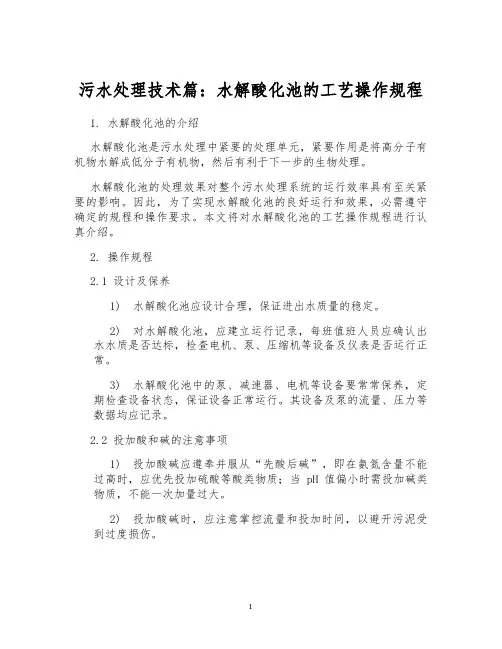

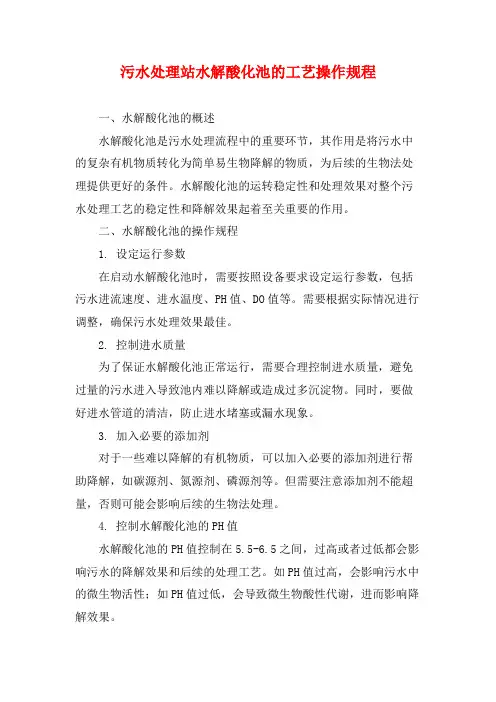

水解酸化池的工艺操作规程
一般厌氧发酵过程可分为四个阶段，即水解阶段、酸化阶段、酸衰退阶段和甲烷化阶段。而在水解酸化池中把反应过程控制在水解与酸化两个阶段。在水解阶段，可使固体有机物质降解为溶解性物质，大分子有机物质降解为小分子物质。在产酸阶段，碳水化合物等有机物降解为有机酸，主要是乙酸、丁酸和丙酸等。水解和酸化反应进行得相对较快，一般难于将它们分开，此阶段的主要微生物是水解—酸化细菌。
废水经过水解酸化池后可以提高其可生化性，降低污水的pH值，减少污泥产量，为后续好氧生物处理创造了有利条件。因此，设置水解酸化池可以提高整个系统对有机物和悬浮物的去除效果，减轻好氧系统的有机负荷，使整个系统的能耗相比于单独使用好氧系统大为降低。
水解酸化池的处理效果增强措施：
a、水解酸化池底部安装有大阻力布水系统，利用二沉池的回流污泥搅动水解酸化池底部的污泥，使其处于悬浮状态并且与进入的废水充分混合，从而提高了水解酸化池的处理效果，减轻后续好氧处理的负荷。二沉池的污泥回流水解酸化池，可以增加水解酸化池内的污泥浓度、提高处理效果，同时使污泥得到消化，减少了剩余污泥的排放量、降低污泥处理费用，从而减少了运行费用。
b、在水解酸化池内安装弹性填料，对搅动的废水进行水力切割，
使悬浮状态的污泥与水充分混合。为水解酸化菌的生长提供有利条件。
c、水解酸化池底部还装有排泥管道系统，是由UASB厌氧反应器排泥系统改进而成，可以保证水解酸化池长期稳定的运行。
为保证设施的稳定运行，必须保证均匀进水！根据车间的日产生污水量，分次分阶段的从调节池提升至水解酸化池。
污泥回流量控制在总污泥量为池容的1/3即可。
沉淀池及水解酸化池设计参数 沉淀池设计参数： 平流沉淀池：按表面负荷进行设计，按水平流速进行核算。水平流速为5~7 mm/s。表面负荷：给水自然沉淀0.4~0.6m3/m2.h；混凝后沉淀1.0~2.2m3/m2.h；城市污水1.5~3. 0m3/m2.h。有效水深一般为2~4m，长宽比为3~5，长深比8~12。进出水口均设置挡板，挡板高出池内水面0.1~0.2m，挡板据进水口0.5~1.0m；距出水口0.25~0.5m。挡板淹没深度：进口0.5~1.0m(约为池深5/6左右)；出口处为0.3~0.4m。 竖流式沉淀池：池直径=4~7m，不宜大于8m，池直径与有效水深之比≤3。上流速度为0. 3~0.5 mm/s；中心管下流速度＜30 mm/s。喇叭口直径及高度为中心管直径的1.35倍；反射板直径为喇叭口直径的1.3倍，中心管底与反射板间缝隙高度为0.25~0.50m；反射板表面与水平面的夹角为17°，板底距泥面至少0.3m；排泥管下端距池底≤0.2m，管上端超出水面0.4m。浮渣挡板距集水槽0.25~0.5m，板上端超出水面0.1~0.15m，淹没深度为0.3~0.4m。 斜管沉淀池超高0.3~0.5m，清水区保护高度为1.0 m，缓冲层高度为0.7~1.0m，斜管沉淀池表面负荷2~4m3/m2.h为宜。沉淀时间1.5~4h。 水解酸化池设计参数： 水解酸化池放弃了厌氧反应中甲烷发酵阶段，利用水解和产酸菌的反应，将不溶性有机物水解成溶解性有机物，减轻后续处理构筑物的负荷，使污泥与污水同时得到处理，可以取消污泥消化。在整个水解酸化过程中，80%以上的进水悬浮物水解成可溶性物质，将大分子降解为小分子，不仅是难降解的大分子物质得到降解，而且出水BOD5/COD比值提高，降低了后续生物处理的需氧量和曝气时间。 水解反应器对水质和水温变化适应能力较强，水解-好氧生物处理工艺效率高，能耗低，投资少，运行费低，简单易行。 水解反应器设计是以水力负荷为控制参数，有机负荷只作为参考指标。水解反应池内溶解氧应为零，反应器形式可采用悬浮型生物反应器（如UASB）或附着型生物反应器。 名称参数 水力负荷0.5~2.5m3/m2 有机负荷 1.95~8.8kgCOD/m3.d 停留时间2~8h
水解酸化与厌氧- 好氧工艺及两相厌氧处理的比较根据有机物在厌氧处理中所要求达到的分解程度,可将其分为两种类型,即酸发酵(水解酸化)和甲烷发酵。前者以有机酸为主要发酵产物,而后者则以甲烷为主要发酵产物。酸发酵是一种不彻底的有机物厌氧转化过程,其作用在于使复杂的不溶性高分子有机物经过水解和产酸,转化为溶解性的简单低分子有机物,为后续厌氧处理中产乙酸产氢和产甲烷微生物或好氧处理准备易于氧化分解的有机底物(即提高废水的BOD5 / COD ,改善废水的可生化性)。因而,它常作为生物预处理工序或厌氧-好氧联合生化处理工艺中的前处理工序。 厌氧-好氧工艺是中、高浓度有机废水处理的适宜工艺。这是因为: 1.厌氧法多适用于高浓度有机废水的处理,能有效地降解好氧法不能去除的有机物,具有抗冲击负荷能力强的优点,但其出水综合的指标往往不能达到处理要求; 2.厌氧法能耗低和运行费便宜,尤其在高浓度有机废水时,厌氧法要比好氧法经济得多; 3.好氧法则多适用于中低浓度有机废水的处理,对于高浓度且水质、水量不稳定的废水的耐冲击负荷能力不如厌氧法,尤其当进水中含有高分子复杂有机物时,其处理效果往往受到严重的影响。厌氧-好氧联合处理工艺可大大改善水质及运行的稳定性,但由于厌氧段实现了甲烷过程,因而对运行条件和操作要求较为严格,同时因原水中大量易于降解的有机物质在厌氧处理中被甲烷化后,剩余的有机物主要为难生物降解和厌氧消化的剩余产物,因而尽管其后续的好氧处理进水负荷得到大大降低,但处理效率仍较低。此外,该工艺须考虑复杂的气体回收利用设施,从而增加基建费用。而水解酸化工艺则将厌氧处理控制在产酸阶段,不仅降低了对环境条件(如温度、p H、DO等)的要求,使厌氧段所需容积缩小,同时也可不考虑气体的利用系统,从而节省基建费用。由于厌氧段控制在水解酸化阶段,经水解后原水中易降解物质的减少较少,而原来难以降解的大分子物质则被转化为易生物降解的物质,从而使废水的可生化性及降解速率得到较大幅度的提高。因此,其后续好氧处理可在较短的HRT下达到较高的处理率。两相厌氧消化工艺即是将厌氧消化中的产酸相和产甲烷相分开,以便获得各自最优的运行工况。与水解酸化过程相比,其产酸段对产物的要求是不同的(以乙酸为其产物)。 水解酸化、混合厌氧和两相厌氧由于各自的作用不同、对产物要求及处理程度的不同,对各自的运行和操作要求也不同: 1. Eh不同。在混合厌氧消化系统中,由于承担水解和酸化功能的微生物与产甲烷菌共处于一个反应器中,整个反应器的氧化还原电位Eh须严格控制在- 300mV以下以满足甲烷菌的要求,因而其水解酸化菌也是在此Eh值下工作的。两
水解酸化池调试方案 一、各类指标参数 1、理论运行控制点：水力负荷(上升流速)、水力停留时间、污泥浓度、污泥回流、B/C。 2、日常主要检测指标：进出水流量、进出水COD和BOD、DO、污泥浓度、PH、SS、SV30、氨氮和总磷总磷(如有要求可检测)、水温(如有要求可检测)、微生物镜检。 3、主要涉及的设备材料：进出水泵(自流方式此项没有)、污泥回流泵、潜水搅拌机或其它同功能推流器、填料。 4、主要涉及的水质监测设备(如无在线检测设施时可参照)： 1) 实验室物化检测设备见附件检测方法中设备要求 2) 涉及到的电子检测设备：流量计、便携式DO检测仪、COD测定仪、氨氮和总磷总磷测定仪、温度计、微生物镜检设备。二、调试前准备 以下各项在无特殊情况下均为同时进行，无主次之分。 1、项目水检测： 1)主要摸查现场排水情况，主要包括现阶段排水量、满负荷排水量、排水周期、各车间或者工业单元排水点、降雨等天气对于排水的影响。
2)与甲方协调，将日常水质监测设备就位。在带泥调试之前，将进水水质检测完毕，其中包括COD、BOD、PH、SS、水温、氨氮和总磷总磷，以及本项目其它主要去除指标。 2、与甲方协调确定污水处理站调试结束后的运行人员，并进行一些前期相关培训。 3、对本项目设备设施进行调试，以确保设备设施正常运行，建议用清水进行试车。 4、联系接种污泥，以确保污泥接种前进场。再联系时，要充分考虑余量，以防突发事件时无污泥可用。 5、与甲方单位协调，确定所需公用工程的情况，包括水、电、蒸汽(如有要求)等。 三、种污泥的选择及驯化培养 总的原则为源污泥的活性再生，水质的适应，定向提升负荷驯化。 1、种泥选择原则： 1) 本项目如有污水处理，原有污泥接种为最优选择。 2) 可选择附近相近生产的企业浓缩消化污泥或脱水污泥。 3) 可选择附近市政污水处理厂的浓缩消化污泥或脱水污泥。 4) 以上都没有，则要选择没有重金属、毒性，且生化活性相对高、进水COD、BOD低于本项目的活性污泥作为种泥培养。
3.3水解酸化池 3.3.2预去除率 表3-2 调节池预去除率表 3.3.3池体积算 最大设计流量：Q max =180.5m 3/h 1.有效容积V ：V=Q max t=180.5×5=90 2.5m 3 t ：停留时间，取 5 h 。 取池有效高度H=5.5m ，其中超高0.5m ，则有效水深h=5m 。 池面积2V A= =180.5m h 取池宽B=7m ，则池长A L==25.8m B 2．上升流速校核:h 5 v= ==1m /HRT 5 h (在0.8-1.8m/h 内) 3.3.4布水配水系统 1）配水方式：本设计采用大阻力配水系统，为了配水均匀一般对称布置，各支管出水口向下句池底约20cm ，位于所服务面积的中心。 查《曝气生物滤池污水处理新技术及工程实例》其设计参数如下： 管式大阻力配水系统设计参数表
2）干管管径的设计计算 Q max =0.05m/s 去干管流速为1.4m/s,则干管横切面积为： 20.050.0361.4 Q S m v = == 所以管径0.214mm D ==m 取D=220mm 校核：22 440.05 1.32/0.22 3.14 Q Q v m s S D π?= ===? 在1.0~2.5m/s 范围内 《给排水设计手册》第一册选用DN=350mm 的钢管 3） 布水支管的设计计算 去布水支管的中心间距为0.45m ，则支管的间距数为18400.45 n ==个 支管数为（40-1）错误！未找到引用源。2=78根 每根支管的进口流量0.116 0.0014978 q = =m 3/s 所以采用管径为DN30mm 的布水支管，则流速为 22 q 440.00149v= 2.09/S 0.03 3.14 q m s D π?===? 介于1.5～2.5m/s 之间 每根支管的长度为：140.52 6.522 B d l m --?= == 4)出水孔的设计计算：一般孔径在9—12mm 之间，本设计选取12mm 孔径的出水孔。出水孔沿配水支管 中心线两侧向下交叉布置，从管的横断面看两侧出水孔德夹角为45°。又因水解酸化池的横切面为35m 2,取开孔比为0.2%，则孔眼总面积为：22800.2%0.56S m =?= 又因为配水孔眼为 12mm,所以单个孔眼面积为 2 2 53.140.0107.851044 i d S π-?===?m 2 所以孔眼数为 50.5671337.8510-=?个，每根管子上有孔眼 7133 91.578 =个 取92个
水解酸化池 1. 某污水厂总设计规模为20万m 3/d ，污水处理厂的进水水质如下表： 污水处理厂的进水水质1-1 污水能否进行生化处理，尤其是否适用于生物脱氮除磷工艺，取决于污水中各种营养成分的含量及其比例能否满足生物生长需要，因此必须分析相关的进水指标。 表1-2 污水厂污水营养物比值 BOD /COD BOD i. BOD 5 /COD cr 比值 污水BOD 5 /COD cr 值是判定污水可生化性的最简便易行和最常用的方法。根据工程经验，一般认为BOD 5 /COD cr ＞0.45可生化性较好，BOD 5 /COD cr ＜0.3较难生化，BOD 5 /COD cr ＜0.25不易生化。 本项目BOD 5 /COD cr =0.28，可见其生化性较难。
ii.BOD5 /TN比值 BOD5 /TN比值是判别能否有效脱氮的重要指标。理论方面，BOD5 /TN ≥2.86就能进行脱氮；工程经验方面，BOD5 /TN≥4.0才能有效脱氮。 本项目BOD5 /TN =3.11，可见其能进行脱氮。 iii.BOD5 /TP比值 进水中的BOD5是作为营养物供聚磷菌活动的基质，故BOD5/TP是衡量能否达到除磷的重要指标，在污水中BOD5 /TP之比为17及以上时，取得良好的除磷效果。 本项目BOD5 /TP =28，可见其能达到良好的除磷效果。 1.水解酸化池工艺的确定 针对本工程项目的特点需对预处理工艺有如下要求： 1)进水的COD高，BOD5/CODcr较低，污水的可生化性较难，选择工艺时 应进一步提高污水的可生化性，确保出水水质； 2)本工程将接入大量工业废水（占城市污水量的70%），同时大部分工业废 水为纺织印染废水，选择预处理工艺时，应综合考虑色度的去除； 3)预处理工艺应尽可能节省：基建投资、能耗和运行费用； 因此，通过本工程可研，在好氧生物反应池前增加水解酸化池预处理工艺，目的：a)改善进水水质，提高BOD5 /CODcr；b)印染废水中污染物绝大多数属于芳香烃化合物，利用厌氧菌可对该类化合物开环，达到较好的脱色目的；c) 采用水解-活性污泥法与传统的活性污泥相比，其基建投资、能耗和运行费用可分别节省30%左右。
编号：SM-ZD-71033 水解酸化池的工艺操作规 程 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
水解酸化池的工艺操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 一般厌氧发酵过程可分为四个阶段，即水解阶段、酸化阶段、酸衰退阶段和甲烷化阶段。而在水解酸化池中把反应过程控制在水解与酸化两个阶段。在水解阶段，可使固体有机物质降解为溶解性物质，大分子有机物质降解为小分子物质。在产酸阶段，碳水化合物等有机物降解为有机酸，主要是乙酸、丁酸和丙酸等。水解和酸化反应进行得相对较快，一般难于将它们分开，此阶段的主要微生物是水解—酸化细菌。 废水经过水解酸化池后可以提高其可生化性，降低污水的pH值，减少污泥产量，为后续好氧生物处理创造了有利条件。因此，设置水解酸化池可以提高整个系统对有机物和悬浮物的去除效果，减轻好氧系统的有机负荷，使整个系统的能耗相比于单独使用好氧系统大为降低。 本项目水解酸化池的处理效果增强措施：

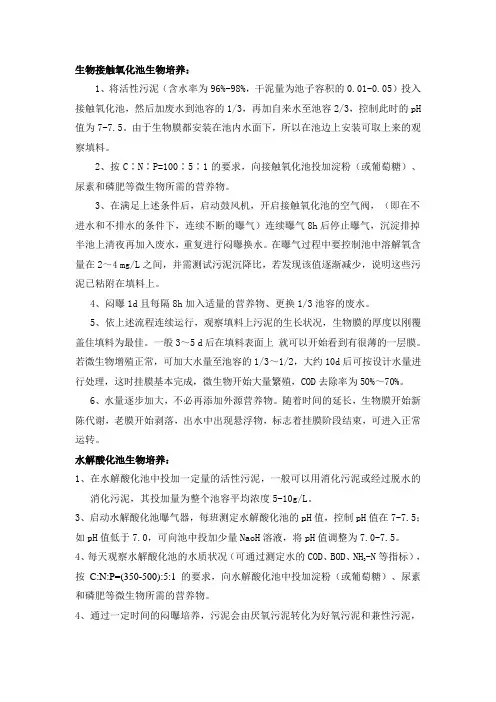

水解酸化调试方案 本方案主要按照各类指标参数、调试前准备、种污泥的选择及驯化培养、调试运行期指标负荷的控制及注意事项、突发事故异常状况的解决对策等五个大方面进行制定。 一、各类指标参数 1、理论运行控制点：水力负荷（上升流速）、水力停留时间、污泥浓度、污泥回流、B/C 2、日常主要检测指标：进出水流量、进出水COD和BOD、DO、污泥浓度、PH、SS、SV30、氨氮和总磷总磷（如有要求可检测）、水温（如有要求可检测）、微生物镜检。 3、主要涉及的设备材料：进出水泵（自流方式此项没有）、污泥回流泵、潜水搅拌机或其它同功能推流器、填料 4、主要涉及的水质监测设备（如无在线检测设施时可参照）： 1）实验室物化检测设备见附件检测方法中设备要求 2）涉及到的电子检测设备：流量计、便携式DO检测仪、COD测定仪、氨氮和总磷总磷测定仪、温度计、微生物镜检设备。 二、调试前准备 以下各项在无特殊情况下均为同时进行，无主次之分。 1、项目水检测： 1）主要摸查现场排水情况，主要包括现阶段排水量、满负荷排水量、排水周期、各车间或者工业单元排水点、降雨等天气对于排水的影响。2）与甲方协调，将日常水质监测设备就位。在带泥调试之前，将进
水水质检测完毕，其中包括COD、BOD、PH、SS、水温、氨氮和总磷总磷，以及本项目其它主要去除指标。 2、与甲方协调确定污水处理站调试结束后的运行人员，并进行一些前期相关培训。 3、对本项目设备设施进行调试，以确保设备设施正常运行，建议用清水进行试车。 4、联系接种污泥，以确保污泥接种前进场。再联系时，要充分考虑余量，以防突发事件时无污泥可用。 5、与甲方单位协调，确定所需公用工程的情况，包括水、电、蒸汽（如有要求）等。 三、种污泥的选择及驯化培养 总的原则为源污泥的活性再生，水质的适应，定向提升负荷驯化。 1、种泥选择原则： 1）本项目如有污水处理，原有污泥接种为最优选择。 2）可选择附近相近生产的企业浓缩消化污泥或脱水污泥。 3）可选择附近市政污水处理厂的浓缩消化污泥或脱水污泥。 4）如以上都没有，则要选择没有重金属、毒性，且生化活性相对高、进水COD、BOD低于本项目的活性污泥作为种泥培养。 5）另外湖泊底泥、各类粪肥或化粪池的底泥也可以用于接种污泥，但各类污泥中均不应当有太多的砂子。 以上种泥选择后，培养难度是依次增加的，所以必须与甲方单位和相应部门沟通好，以免拖延工期。

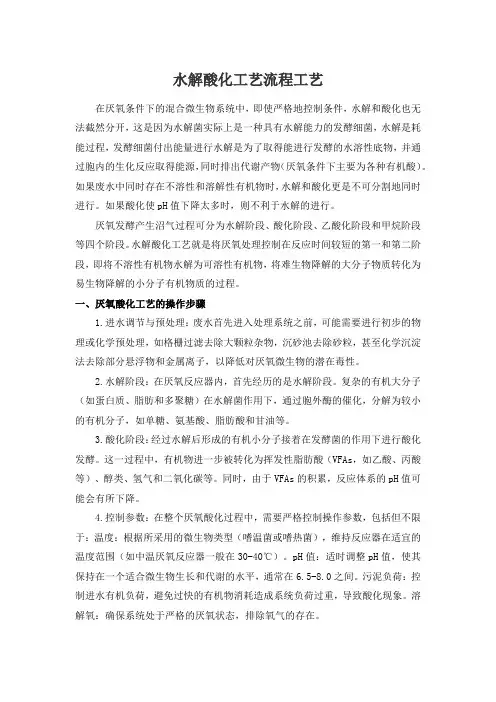

水解酸化基本知识 水解是指有机物进入微生物细胞前、在胞外进行的生物化学反应。微生物通过释放胞外自由酶或连接在细胞外壁上的固定酶来完成生物催化反应。 酸化是一类典型的发酵过程，微生物的代谢产物主要是各种有机酸。 从机理上讲，水解和酸化是厌氧消化过程的两个阶段，但不同的工艺水解酸化的处理目的不同。水解酸化-好氧生物处理工艺中的水解目的主要是将原有废水中的非溶解性有机物转变为溶解性有机物，特别是工业废水，主要将其中难生物降解的有机物转变为易生物降解的有机物，提高废水的可生化性，以利于后续的好氧处理。考虑到后续好氧处理的能耗问题，水解主要用于低浓度难降解废水的预处理。混合厌氧消化工艺中的水解酸化的目的是为混合厌氧消化过程的甲烷发酵提供底物。而两项厌氧消化工艺中的产酸相是将混合厌氧消化中的产酸相和产甲烷相分开，以创造各自的最佳环境。 影响水解酸化过程的重要因素： PH值：水解酸化微生物对PH值变化的适应性较强，水解酸化过程可在PH值3.5-10的范围内进行，但最佳的PH是5.5-6.5 水温：研究表明，水温在10-20摄氏度之间变化时，对水解反应速度影响不大，说明参与水解的微生物对低温变化的适应性强。 底物的种类和形态：底物的种类和形态对水解酸化过程的速度有很大影响。对同类有机物来说，分子量越大，水解越困难，相应的水解速度就越小。颗粒状有机物，粒径越大，单位重量有机物的比表面积就越小，水解速度也越小。 污泥生物固体停留时间：在常规的厌氧条件下，混合厌氧消化系统中，水解酸化微生物的比增值速度高于甲烷菌，因此，当系统的生物固体停留时间较小时，甲烷菌的数量将逐渐减少，直至完全淘汰。为了保持水解微生物的活性，水解池内水解微生物浓度应该保持一个合适的浓度。这都是靠控制水解池的生物固体停留时间来完成的。 水利停留时间：对水解酸化反应器来说，水利停留时间越长，底物与水解微生物的接触时间也越长，相应的水解效率就高。 水解酸化过程的判断指标： 一个水解反应池是否发生了水解，以及水解过程进行的程度，单从出水的水质COD、BOD等的去除率来判断是不全面的。判断指标为： BOD/COD比值的变化：废水可生化性的一个重要指标。 溶解性有机物的比例变化：水解处理后，溶解性有机物比例显著增加。 有机酸（VAF)的变化：进出水VAF的相差越大，说明水解酸化的程度越好。
水构筑物课程设计 课程设计计算说明书 专业： _____ 环境工程 _________ 班级：环工1211 ________ 题目： _____ 水解酸化池 _______ 指导教师：黄勇/刘忻 姓名： _______ 姚亚婷_________ 学号：1220103136 _________ 2015年1月3日
环境科学与工程学院 目录 1.1水解池的容积 (1) 1.2水解池上升流速校核 (1) 1.3配水方式 (2) 1.4堰的设计 (2) 1.4.1 堰长设计 (2) 1.4.2 出水堰的形式及尺寸 (2) 1.4.3 堰上水头h1 (3) 1.4.4 集水水槽宽B (3) 1.4.5 集水槽深度 (3) 1.5进水管设计 (4) 1.6出水管设计 (4) 1.7污泥回流泵设计计算 (5)
水解酸化池设计计算 1.1水解池的容积 水解池的容积V V K z QHRT 式中：V ——水解池容积，m3; K z——总变化系数，1.5； Q ---- 设计流量，Q=130m3/h; HRT ——水力停留时间，设为6h； 则水解酸化池容积为V K Z QHRT =1.5*130*6=1170m3， 水解池，分为2格，设每格水解酸化池长18米，每格的宽为6.5m， 设备中有效水深高度为5m,则每格水解池容积为18*6.5*5=585m3 设超高为0.5m，则总高为5.5m 1.2水解池上升流速校核 已知反应器高度为：H=5.5m;反应器的高度与上升流速之间的关系如下： Q V H
式中： A HRTA HRT 上升流速（m/h）； Q 设计流量，m3/h ； V 水解池容积，m3； A 反应器表面积，m2; HRT——水力停留时间，h,取6h； 则v=5.5/6=0.92(m/h) 水解反应器的上升流速0.5 ~1.8m/ h ,符合设计要求 1.3配水方式 采用总管进水，管径为DN100，池底分支式配水，支管为DN50，支管上均匀排布小孔为出水口，支管距离池底200mm，均匀布置在池底，位于所服务面积的中心。 1.4堰的设计1.4.1堰长设计 取出水堰负荷q' =1.5L/(sm)(根据《城市污水厂处理设施设计计算》P377中记载：取出水堰负荷不宜大于1.7L/(s m))。 式中：L——堰长m； q 出水堰负荷，L/(s m)，取1.5L/(s m)； Q'--- 设计流量，每格流量为0.018m3/s; 则L Q -M0 12m，取堰长L 12m。

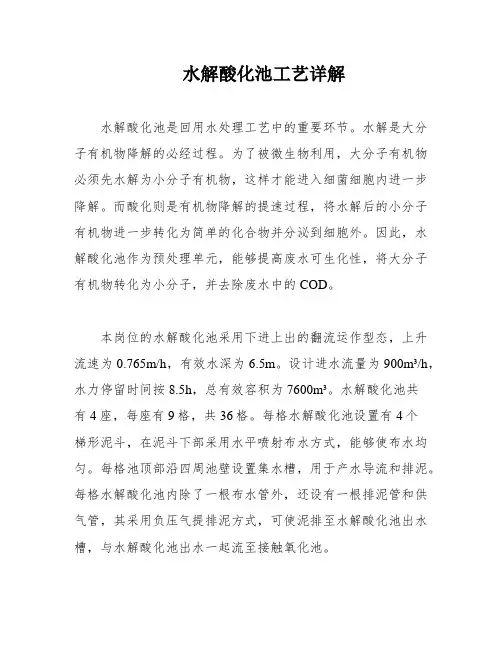

水解酸化池工艺详解 在回用水处理工艺中水解酸化池的作用是重要的一个环节。水解——是大分子有机物降解的必经过程，大分子有机物想要被微生物所利用，必须先水解为小分子有机物，这样才能进入细菌细胞内进一步降解。酸化——是有机物降解的提速过程，因为它将水解后的小分子有机物进一步转化为简单的化合物并分泌到细胞外。这是回用水废水处理工艺中水解酸化作为预处理单元的原因。 水解酸化池的两个最基本作用是：一是提高废水可生化性，将大分子有机物转化为小分子；二是去除废水中的COD，部分有机物降解合成自身细胞。 本岗位的水解酸化池采用下进上出的翻流运作型态，上升流速取0.765 m/h，有效水深为6.5m。设计进水流量为900m3/h，水力停留时间按8.5h，总有效容积为7600m3。水解酸化池共4座，每座9格，共36格。每格水解酸化池设置有4个梯形泥斗，在泥斗下部采用水平喷射布水方式能使布水均匀。每格池顶部沿四周池壁设置集水槽，用于产水导流，以及排泥。每格水解酸化池内除了一根布水管外，还设有一根排泥管和供气管，其采用负压气提排泥方式，可使泥排至水解酸化池出水槽，与水解酸化池出水一起流至接触氧化池。 水解酸化池内采用了立体弹性组合填料，填料高度3m，上部1m保护区，底部2.4m布水区，每座池子组合填料为972m3。池内采用的立体弹性填料的丝条呈立体均匀排列辐射状态，使气、水、生物膜得到充分混渗接触交换，生物膜不仅能均匀地着床在每一根丝条上，保持良好的活性和空隙可变性，而且能在运行过程中获得愈来愈大的比表面积。 填料的作用事实上就是给微生物提供一个生长平台，微生物附着再填料上可增加污水与微生物的接触面积提高水解酸化池的处理效率。简单的说填料就是细菌的附着床，就是增加生物量和提高微生物与废水接触面。 水解和酸化是厌氧消化过程的两个阶段，水解是指有机物进入微生物细胞前、在胞外进行的生物化学反应。微生物通过释放胞外自由酶或连接在细胞外壁上的固定酶来完成生物催化反应；酸化是一类典型的发酵过程，微生物的代谢产物主要是各种有机酸。在不同的工艺中水解酸化的处理目的也不同。水解酸化在好氧生物处理工艺中的水解目的主要是将原有废水中的非溶解性有机物转变为溶解性有机物，主要将其中难生物降解的有机物转变为易生物降解的有机物，提高废水的可生化性，以利于后续的好氧处理；而在混合厌氧消化工艺中的水解酸化的目的是为混合厌氧消化过程的甲烷发酵提供底物。而两相厌氧消化工艺中的产酸相是将混合厌氧消化中的产酸相和产甲烷相分开。 水解酸化处理方法是一种介于好氧和厌氧处理法之间的方法，可以将其视作厌氧处理第一和第二个阶段，即在大量水解细菌、酸化菌作用下将不溶性有机物水解为溶解性有机物，将难生物降解的大分子物质转化为易生物降解的小分子物质，或者说是使较大的难降解的物质开环断链的反应过程。因此从严格意义上来说水解酸化池实属兼氧池。 水解酸化池在当前调试阶段的重要工作就是污泥的培养，活性污泥培养采用间歇式培养方式，设定了临时进水管，根据需要以及营养物质投加设施或人工投加培养，进水采用前段污水处理厂预培养的污泥液，进水量按照池容积负荷递增投加。因为水解酸化池的污泥培养比较慢，所以要保证营养物质的均衡。由于该岗位水解酸化池的污泥来自污水处理站SBR的，而污水站SBR的污泥是外接其他厂家的。虽说这种方法可以缩短污泥的驯化周期，但如果不及时检测，使得池内营养物质匮乏，很可能造成微生物不能适应环境或饿死。因此要及时分析COD、氨氮、总磷的含量，低于要求值时要及时投加营养剂。而且每天进行两次提气污泥循环也是一项必要的工作。总的来说水解酸化加生物接触氧化处理工艺中的水解酸化目的，主要是将原有废水中非溶解性有机物转变为易生物降解的有机物，提高废水的可生化性，以利于后续的好氧处理。在考虑到后续好氧处理的能耗问题，水解酸化就主要用于低浓度难降解废水的预处理了。
