脚手架搭设标准
一、脚手架的材质及规格要求
（1）钢管的材质及规格要求
一般采用符合GBT00《普通碳素结构技术条件》技术要求的A3钢，外表平直光滑，无裂纹，分层，变形扭曲，打洞截口及锈蚀程度小于0.5mm的钢管，必须具有生产厂家的产品检验合格证或租赁单位的质量保证证明。
各扣件均应优先采用外径48mm，壁厚3—3.5mm的焊接钢管用于立杆，大横杆和斜杆的钢管长度以4—4.5m为宜用于小横杆的钢管长度以2.1—2.3m为宜。
（2）扣件的材质及规格要求
扣件是专门用来对钢管脚手架杆件进行连接的，它有同转直角（十字）和对接（一字）三种形式，扣件应采用可锻铸铁制成，其技术要求应符合GB15831《钢管脚手架扣件》的规定，严禁使用变形，裂纹，油丝，砂眼等弊病的扣件不许沿轴心方向承受拉力；直角扣件不许沿十字轴方向承受扭力；对接扣件不宜承受拉力，当用于竖向节点时，只允许承受压力，扣件螺栓的紧固力矩应控制在40—50nm之间，使用直角和回转扣件，紧固时，钢管端部，应伸出扣件盖板边缘，不小于100mm，扣件夹紧钢管时，开口处最小距离不小于5mm，回转扣件的两端旋转面间隙要小于1mm。
3、脚手板材质及规格要求
木脚手板应使用厚度不小于50mm的松木或松木板，板宽应为200—300mm端部还应用10—14号镀锌铁丝绑扎，以防开裂，不得使用腐朽、虫蛀、扭曲、破裂和有大横透节的木板。
竹脚手板可分为竹笆脚手板和竹片脚手板，竹笆脚手板是用平放带常青春的竹片纵横编织而成，每根竹片宽度不小于30mm，厚度小于8mm，横筋一反一正边缘处纵横筋相交点，用铁丝扎紧，板长一
般为2—2.5mm，宽为0.8—1.2m，竹片脚手板是用螺栓将侧立的竹片并拉连接而成，螺栓直径8—10mm，间距500—600mm，首只螺栓离板端200—250mm，板长一般为2—2.5mm，宽度为250mm，板厚一般不小于50mm。凡虫蛀、粘脆、松散的竹脚手板不得使用。
4、安全网的安装要求
（1）平网的宽度不得小于3m，立网的高度不得小于1.2m，每张网的重量一般不宜超过15kg。
（2）安装时，在每个系结点上，边绳应与支撑物（架）靠紧，并用一根独立的系绳连拉，系结点沿网边均分布，其距离不得大于75cm，系结点应符合打结方便，连接的牢固而又容易拆开，受力后不会散脱的原则。
（3）安装平网时，需遵守下列规则
a.安装平网应与水平面平行或外高里低，一般以15゜为宜。
b.网负载高度一般不超过6m（含6m）因施工需要。允许超过6m，但最大不得超过10m，并须附架钢绳缓冲等。安全措施负载高5m（含5m）以下时，网应最少伸出建筑物（或最边缘作业点）2.5m，负载高度5m以上至10m时，应最少伸出3m。
c.网安装时不宜绷紧，推荐宽度3m和4m的网，安装后其宽度水平投影分别为2.5m和3.5m。
d.网与其下方物体表面的最小距离不得小于3m。
（4）安装立网时，需遵守下列规则。
a.安装平面应与水平面垂直。
b.网平面与支撑作业人员的面之边缘处的最大间隙不得超过10cm。
二、构造要求
1、基本构造
扣件钢管脚手架有单排架和双排架两种，双排扣件式钢管脚手架搭设高度不宜超过50m，横向立杆间距为1.5m，纵向立杆间距≤1.5m，
小横杆间距≤1.0m，大横杆步距 1.6-1.8m，小横杆排向墙面的悬壁长0.40m。
2。、构造需求
（1）立杆基础
地基土夯实找平。并做等于排水，底座下加上宽不小于200mm，厚50-60mm且面积不小于底座面积3倍的木垫板、在架体附近或下部不得随意进行挖掘作业，如需挖掘、应制订架体的加固措施，并报技术主管部门批准实施。
（2）立杆纵距
高度在30m以下，用单立杆，立杆纵距为1.8m。
高度在30-50m：用单立杆，30-40m立杆纵距1.5m。
40-50m立杆纵距1.0m。
用双立杆：立杆纵距为1.8m。（自立杆顶部、算起，往下30m用单根钢管，再往下至地面部分，里处外立杆均用双根钢管，顺纵墙并列组成并用扣件紧固）
（3）杆件的连接与偏差
①立杆的连接
立杆除在顶层时可采用搭接形式处，其余连接点必须采用对接对接时扣件相互应交错布置，也就是相领两立杆的连接点不应设在同步同跨上，相邻两立杆的连接点在高度方向，应错开不小于500mm，且连接点距离大小横杆不大于步距的1/3。
②纵向水平杆的连接
对接时连接点应交错布置，里外大横杆的连接点应相互错开，水平距离不小于500mm，且距离立杆的水平距离不大于1/3的柱距，也即对连接点不应处在跨中部分，纵向水平杆一般，不采用搭接，若采用搭接形式则搭接长度不小于1000mm，且用3个扣件等距连接。
③剪口撑的连接
剪刀撑钢管的连接应采用搭接形式搭接长度应不小于1000 mm，
且用不少于2个扣件紧固当采用对接形式时，应双管并联使用，且双管连接点，不能同时出现在同步同跨内。
④杆件搭设的允许偏差
A、立杆垂直度偏差：
当架高≤30m时纵向不大于H/200，且不大于100mm；
横向不大于H/400且不大于50mm。
当架高730m时，纵向不大于H/400，且不大于100mm；
横向不大于H/600，且不大于50mm。
（4）附墙拉结
①形式：拉结分为硬拉结和软拉结，一般情况下脚手架高度≤25m 时可采用软拉结，当脚手架高度<25m时应采用经过设计的既能承受拉力又能承受压力的硬拉结。
②位置：通常情况下拉结沿垂直方向的间距不大于4m，水平方向的间距长不大于6m，攀拉脚手架的部位应该是立杆与大小横杆交叉点的上下、左右200mm范围内，架体的断开处和架体的顶部拉结点应适当加密。
拉结点的排列形式有梅花型和井字型两种，据有关理论分析：在同等条件下，梅花型排列比井字型排列的架体临界荷载，可提高
10.6%，因此，拉结点的排列形式应提倡梅花型排列。
③强度与构造
用钢管扣件组成时，由于扣件的承载能力，远低于钢管的承载能力，所在设计计算时，拉结的承载力取一个扣件的抗滑移值（8.5KN），当水平荷载数大对应增加扣件数，以通过提高扣件的抗滑移力来来提高拉结的承载力。
易燃、易爆、有毒物品使用管理制度
一、编制依据
（一）危险化学品安全管理条例（2002-3-15）
（二）化学危险物品安全管理条例实施细则（1992-9-28）
（三）中华人民共和国民用爆炸物品管理条例
（四）易燃、易爆化学物品消防安全监督管理办法（1994-5-1）（五）常用危险化学品的分类标志GB13690-1992
二、易燃、易爆有毒物品内容：
施工现场常用易燃、易爆、有毒物品内容：
氧气、乙炔、液化气、稀料、油渌、柴油、汽油等。
三、存放要求
易燃、易爆、有毒害物品必须单设库房各种易燃易爆有毒物品，必须分类不，保持安全距离防止产生化学反映应库房与其他建
筑物必须保持安全距离，周围1.0m以不准有火种，门口没有警告标志。
二、易燃、易爆、有毒物品在运输时，严禁人员与货物混装，装卸时注意轻装、轻放、入库时必须有专人验收，存放时要有货架、分类码垛、物品之间的档距不能少于1.5m并设通从设施，严禁露天存放。
三、施工现场临时存放使用的少量易燃易爆、有毒有害物品，要放入容器妥善保管，并分类带入突舍，办公室。
四、领料时严格各种手续，控制数量，剩余物品及时退回。
五、易燃、易爆、有毒有害物品的仓库，必须设置足够的消防器材。
六、施工现场的杠棚加工材料时的刨花，锯沫要及时清理，做到活完场地清防止火灾。
七、易燃、易爆、场所严禁使用明火、烟。
八、凡接触有害，有毒的工人定期组织身体检查并注意使用劳保用品防止职业病或引起中毒事故。
四、使用要求
（一）氧气并不以保管及搬运。
氧气瓶为高压容器，受到冲击或遇热会使瓶内氧气会膨胀，压力升高，容易发生事故，所以搬运和保管过程中应特别注意安全。
（二）氧气瓶必须单独存放，不顺扣乙缺气缺罐及其它可燃和油脂类物品放在一起。
（三）氧气较多时应主放，阀口向上；氧气并不较少时，可以平放，但最多不超过5层。
（四）氧气的氧气不能全部用完，并在内应至少将一个大全压的压力，以免空气混入。
（五）氧气瓶要有瓶帽和防震像胶圈，如果丢失，应及时配上。
（六）遮盖物，防止日光直接照晒日光强烈时应早晚搬运。
（七）搬运氧气瓶时，要注意防止剧烈震动，严禁在地上滚动。
（八）氧气瓶在搬运保管时，应运离火源，热源氧气瓶与明火的距离不得小于10m。
五、乙炔气的保管与搬运
乙炔气极易燃烧、爆炸、必须严格管理。
保管与搬运应严格遵守以下规定：
（一）乙炔瓶的仓库必须干燥通风
（二）乙炔瓶仓库周围严禁烟火
（三）存放乙炔瓶的仓库要防热防潮
（四）乙炔瓶仓库要有专人看管
（五）乙炔瓶存地点不准有油污。
（六）乙炔瓶搬运时注意事项与氧气瓶相同。
六、油漆、稀料的保管
（一）油漆与稀料的领用要严格按照实际用发放使用。
（二）油漆与稀料在桶后，要及时使用，剩余油漆与稀料不准随地发洒，要倒回厚油漆桶，并封闭好。
（三）油漆稀料要单独存放，远离火源，防潮隔热。
（四）油漆喷刷，作业场所，准有明火源。
七、汽油、柴油保管
汽油、柴油均属不能再生能源，具有较高的可燃性与易爆性，汽油、柴油的滴漏会污染土地，燃爆可排放污染气体。
（一）汽油、柴油的使用严格按照领料制定执行，并做好统计。
（二）做为清剂的柴油、汽油与污染的汽油要集中存放，妥善处理。
（三）汽油、柴油存放要密封，容器下垫沙土，防止渗漏。
（四）存放汽油、柴油的场所要远离火源防热。
八、检查与监督
（一）各单位材料人员要经常检查仓库保管条件，发现问题及时
处理，达不到要求的仓库不准存放危险品。
（二）材料人员要监督使用部门在领用搬运时应符合要求，指出后不改正的停止供应，并报领导处理。
脚手架搭设高度要求 规范中脚手架搭设高度要求 单排脚手架搭设高度不应超过24m 双排脚手架搭设高度不宜超过50m 悬挑脚手架的搭设高度不宜超过20m 满堂脚手架的搭设高度不宜超过36m 满堂支撑架搭设高度不宜超过30m 当满堂支撑架小于4跨时，不宜超过5.2m 盘扣式模板支架搭设高度不宜超过24m 脚手架杆件构造要求 1 立杆搭设要求 是脚手架的关键部件，主要受力杆件，负责传递和承受力的部件。立杆间距应均匀设置，不能大于设计间距，否则降低立杆承载能力。立杆的搭设应符合以下要求： 1）每根立杆底部宜设置底座或垫板（当脚手架搭设在永久性建筑结构混凝土基面时，立杆下底座或垫板可根据情况不设置）。 2）脚手架必须设置纵横向扫地杆。纵向扫地杆宜采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
3）立杆必须用连墙件与建筑物可靠连接。 4）当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于lm。靠边坡上方的立杆轴线到边坡的距离不应小于500mm，脚手架底层步距不应大于2m。
5）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接可提高承载能力，一个对接接头的承载能力比搭接的承载能力大2.14 倍。因此在竖立杆时，要注意杆件的长短搭配使用。顶层顶步立杆指顶层栏杆立杆 6）立杆上部应始终高出操作层1.5m,并进行安全防护。立杆顶端宜高出女儿墙上皮lm，高出檐口上皮1.5m。 7）脚手架立杆接长、对接应满足以下要求： ①立杆上的对接扣件应交错布置；两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。 ②搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
脚手架搭设规范最新版 脚手架搭设规范最新版 （一）施工方案 1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。 2、脚手架的搭设高度超过规范规定的要进行计算。 （1）扣件式钢管脚手架搭设尺寸符合下表时，相应杆件可不再进行设计计算。但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。 （2）当搭设高度在25 －50m 时，应对脚手架整体稳定性从构造上进行加强。如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小，以及在多风地区对搭设高度超过40m 的脚手架，考虑风涡流的上翻力，应在设置水平连墙件的同时，还应有抗上升翻流作用的连墙措施等，以确保脚手架的使用安全。 （ 3 ）当搭设高度超过50m 时，可采用双立杆加强或采用分段卸荷，沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉，将脚手架的部分荷载传给建筑物承担；或采用分段搭设，将各段脚手架载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。 （4）对脚手架进行的设计计算必须符合脚手架规范的有关规定，并经企业技
术负责人审批。 3、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。 （二）立杆基 1、脚手架立杆基础应符合方案要求。 （ 1 ）搭设高度在25m 以下时，可素夯实找平，上面铺5cm 厚木板，长度为2m 时垂直于墙面放置；长度大于3m 时平行于墙面放置。 （ 2 ）搭设高度25－50m 时，应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时，可用枕木支垫，或在地基上加铺20cm 厚道碴，其上铺设混凝土板，再仰铺12 －16 号槽钢。 （ 3 ）搭设高度超过50m 时，应进行计算并根据地耐力设计基础作法，或于地面下1m 深处采用灰土地基，或浇注50m 厚混凝土基础，其上采用枕支垫。 2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种，搭设时应将木垫板铺平，放好底座，再将立杆放入底座内，不准将立杆直接置于木板上，否则将改变垫板受力状态。底座下设置垫板有利于荷载 传递，试验表明：标准底座下加设木垫板（板厚5cm,板长A200cm）, 可将地基土的承载能力提高 5 倍以上。当木板长度大于 2 跨时，将有助于克服两立杆间的不均匀沉陷。
建筑施工外架搭设规范及要求 建筑外架的搭设要求严格执行国家现行《建筑施工安全检查标准》、《建筑施工悬挑式脚手架安全技术若干规定》、《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工高处作业安全技术规范》等国家及地方标准，同时许多大型建筑公司均有自己的企业标准。 1、脚手架钢管、扣件进场前应重新刷油漆，立杆刷黄色油漆；剪刀撑、挡脚板应刷红白相间油漆，间距为300～400mm，楼层挡脚板警示标志应隔2步架设置一道；跳板探头长度不应大于10cm，小横杆伸出外立杆不应小于10cm且不得大于20cm。 2、立杆垂直度偏差不得大于架高的1/200。立杆接头除在顶层可采用搭接外，其余接头必须采用对接扣件，立杆上的接头应交错布置，两相邻立杆接头不应设在同步跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，接头中心距主接点的距离不应大于步距的 1/3，同一步内不允许有二个接头。 3、立杆顶端应高出施工作业层1.5米。脚手架底部必须设置纵、横连杆。纵向连杆应用直角扣件固定在工字钢顶面不大于200mm处的立杆上，横向连杆应用直角扣件固定在紧靠纵向连杆下方的立杆上。 4、纵向水平杆（大横杆）设于横向水平杆（小横杆）之下，在立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不宜小于3跨，并且不大于6米。 5、大横杆对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，
并应避免设在纵向水平跨的跨中。 6、架子四周大横杆的纵向水平高差不超过±50mm，同一排大横杆的水平偏差不得大于1/300,一根杆的两端高差不得超过±20mm。 7、小横杆两端应采用直角扣件固定在大横杆上。每一主节点（即立杆、大横杆交汇处）处必须设置一小横杆，并采用直角扣件扣紧在立杆上，该杆轴线偏离主节点的距离不应大于150mm，靠墙一侧的外伸长度不应大于250mm，外架立面外伸长度以100mm为宜。作业层上非主节点处的横向水平杆宜根据支撑脚手板的需要等间距设置，最大间距不应大于立杆间距的1/2，作业层小横杆间距为1米。 8、搭设中每一层，外架要及时与结构进行牢固拉结，以保证搭设过程中的安全，要随搭随校正杆件的垂直度和水平偏差，适度拧紧扣件螺栓。 9、拉杆必须从第一层与主体结构连接，拉杆与脚手架连接的一端可稍微下斜，不容许向上翘起。保证垂直两步，水平三跨一直拉接。 10、剪刀撑的接头采用搭接，搭接长度不少于1000mm，采用不少于两个旋转扣件紧固。剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm。 11、剪刀撑是在脚手架外侧交叉成十字形的双杆互相交叉，并与地面成45°～60°夹角。作用是把脚手架连成整体，增加脚手架整体稳定。 12、用于纵向水平杆对接的扣件开口，应朝向架子内侧，螺栓向
和黄西安高新区9#地项目4A标段8户型别墅工程施工所用部分料具的规格确定和数量计算书 前言：要经济明确外脚手架和模板支撑体系中钢管、扣件、顶丝等构配件的规格和准确的计算出其数量，必须根据设计图纸和相关规范以及结合现场实际拟制正确的施工方案，并且不遗余力的督促现场实际按此方案执行。因为只有经验数据而没有正确的施工方案作指导，料具费用就失去有效控制的根源，而是盲目的控制，这样必然会导致工程成本增加或者失去控制的结果，从而影响工程整体的正常运行。所以必须建立准确数据库才能清晰合理调配料具资源，有效把控料具费用成本，降低工程造价，从而获得较可观的利润。 一、8户型别墅工程概况：工程由地下一层和地上三层组成，其中地下一层的层高为3.0米；首层层高为3.2米；二层层高为4.2米；三层层高为3.3米，女儿墙标高为10.6米，屋面最高处标高为12.4米，为斜屋面。工程有8户相同住宅组成，总长为50.2米（两外墙轴线距离）；宽为13.2米，地上结构中每层南北方向都有悬挑阳台，东西两端都有构造柱联系结构。 二、本工程模板支撑体系和外脚手架搭设须遵守的相关规范内容摘读： 1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。 2、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。 (二）立杆基 1、脚手架立杆基础应符合方案要求。 搭设高度在25m以下时，可素夯实找平，上面铺5cm厚木板，长度为2m时垂直于墙面放置；长度大于3m时平行于墙面放置。（本工程搭设高度小于25米）
脚手架搭设、验收规范图解 脚手架是土木工程施工的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设脚手架。 1. 脚手架地基、基础验收 1）脚手架地基与基础的施工，必须根据脚手架搭设高度、搭设场地土质情况按照有关规定进行计算； 2）脚手架地基与基础是否夯实； 3）脚手架地基与基础是否平整； 4）脚手架地基与基础里是否积水。 2. 脚手架架体排水沟的验收 1）脚手架搭设场地杂物清除，平整，并使排水通畅； 2）排水沟的设置应在脚手架最外排的立杆以外的500mm~680mm之间； 3）排水沟的宽度为：200mm~350mm之间；深度为：150mm~300mm之间；水沟的端部应设置集水井一座（600mm×600mm×1200mm）来保证水沟里的水及时的排除； 4）排水沟的上口宽度：300mm；下口宽度：180mm； 5）排水沟的坡度为i=0.5。
正确不正确 3. 脚手架垫板、底托的验收 1）脚手架垫板、底托的验收是根据脚手架高度及承载来定的； 2）24m以下脚手架的垫板规格是（宽度大于200mm、厚度大于50mm）、保证每根立杆必须摆放在垫板中间部位、垫板面积不得小于0.15㎡； 3）24m以上承载脚手架的底部垫板的厚度必须经过严格计算； 4）脚手架底托必须摆放在垫板中心部位； 5）脚手架底托宽度大于100mm厚度不得小于50mm 。 正确不正确
4. 脚手架扫地杆的验收 1）扫地杆必须与立杆连接，不得扫地杆与扫地杆之间连接； 2）扫地杆水平高差不得大于1m，距边坡的距离不得小于0.5m； 3）纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上； 4）横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 5. 脚手架主体验收标准 1）脚手架主体验收是根据施工需要经过计算，如安装普通脚手架立杆间距必须小于2m；大横杆间距必须小于1.8m；小横杆间距必须小于2m。建筑承载的脚手架必须按照计算要求验收。一般脚手架的荷载不得超过每平方米300公斤，

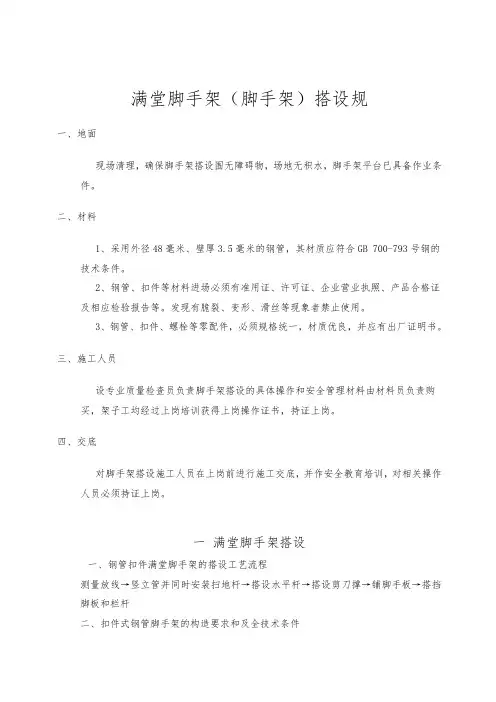

满堂脚手架（脚手架）搭设规 一、地面 现场清理，确保脚手架搭设围无障碍物，场地无积水，脚手架平台已具备作业条件。 二、材料 1、采用外径48毫米、壁厚3.5毫米的钢管，其材质应符合GB 700-793号钢的 技术条件。 2、钢管、扣件等材料进场必须有准用证、许可证、企业营业执照、产品合格证 及相应检验报告等。发现有脆裂、变形、滑丝等现象者禁止使用。 3、钢管、扣件、螺栓等零配件，必须规格统一，材质优良，并应有出厂证明书。 三、施工人员 设专业质量检查员负责脚手架搭设的具体操作和安全管理材料由材料员负责购买，架子工均经过上岗培训获得上岗操作证书，持证上岗。 四、交底 对脚手架搭设施工人员在上岗前进行施工交底，并作安全教育培训，对相关操作人员必须持证上岗。 一满堂脚手架搭设 一、钢管扣件满堂脚手架的搭设工艺流程 测量放线→竖立管并同时安装扫地杆→搭设水平杆→搭设剪刀撑→铺脚手板→搭挡脚板和栏杆 二、扣件式钢管脚手架的构造要求和及全技术条件
