高铝砖的性能与烧结温度的关系
在理论上，Al2O3含量大于46%的硅酸铝质耐火材料称为高铝砖。我国规定高铝砖Al2O3含量大于48%。天然高铝矾土熟料+结合粘土细粉的细度越高，促进烧结作用越显著。
高铝砖的颗粒配比，一般采用3mm或5mm的临界颗粒，粗颗粒50-60%，中颗粒10-15%，细粉35-40%。临界颗粒大些，对提高抗热震性、颗粒紧密堆积有利，但易出现颗粒偏析，表面结构粗糙，边角、棱松散。（抗热震性——抵抗温度急剧变化和受热不均的能力。）
高铝砖的烧结温度有哪些：
200℃以下，坯体内残余水分的排除；
200-1250℃，结合粘土中的高岭石脱水分解，形成莫来石和游离SiO2；
1250℃以上，熟料中的α-Al
2O
3
与游离SiO2结合生成二次莫来石，并伴随体积
膨胀。（注：生成的物相密度不同。）
我们了解了高铝砖的烧结温度，再来了解一下高铝砖的性能优势有哪些？
1、耐火度。高铝砖制品是硅酸铝质耐火材料制品中的高级品种，它的耐火
度随Al
2O
3
，含量的增加而提高，一般不低于1750—1790℃。如Al
2
O
3
含量大于
95％的刚玉砖，耐火度可高达1900-2000℃。
2、荷重软化温度。高铝砖制品的荷重软化温度随二氧化硅和碱金属氧化物
含量的增加而降低，但比粘土砖制品高，约为1420—1530℃。Al
2O
3
。含量大于
95％的刚玉砖，其荷重软化温度可达1600℃以上。
3、抗渣性。由于高铝砖制品中三氧化二铝呈中性而且含量高，所以此类材料制品对于酸碱性炉渣的侵蚀均有较强的抵抗能。
4、热震稳定性。高铝砖制品中，有刚玉与莫来石两种晶体共存，因为刚玉的热膨胀系数比莫来石热膨胀系数大，在耐火砖温度变化时，由于膨胀差异导致应力集中。所以，高铝砖制品比粘土砖制品的热震稳定性差，一般水冷次数只有3—5次。
5、重烧线变化。如果高铝砖制品的烧成温度足够，烧成时间充足，则体积稳定，重烧线变化小；反之，则产生如粘土砖制品的残余收缩，原因也是发生再结晶所致。
随着时代的发展与进步，镁铝尖晶石砖凭借着独有的性能优质，闯出了属于它的一片天地，那么它都有哪些性能呢？下面小编就来为大家相信的介绍一下：
1、化学成分与矿物组成。镁铝尖晶石砖的化学成分随选用的原料成分不同而异。一般氧化镁合量为55%~60%，三氧化二铬约为10%，其次是三氧化二铁和少量二氧化二铝、二氧化硅、氧化钙等杂质。
2、耐火度。由于镁铝尖晶石砖中方镁石含量比镁砖少，他们的共熔化合物熔点又比较低，所以，镁铝尖晶石砖的耐火度镁砖低，一般只有1850~1960℃。
3、荷重软化温度。镁铝尖晶石砖中的方镁石晶体与镁铬尖晶石易形成网状骨架，因填充于网络间隙中的低熔点无质较少，当承受高温载荷时，虽然低熔点物质软化，但网状骨架仍可支撑载荷，镁铝尖晶石砖的荷重软化温度较高，一般达1550℃以上。
4、热膨胀性与热震稳定性。镁铬尖晶石和铁酸镁含量多且线膨胀系数小，同时，镁铝尖晶石砖的气孔率比镁砖大，所以，镁铝尖晶石砖的热膨胀性小。
5、抗渣性。镁铝尖晶石砖中含量较多的镁铝尖晶石是氧化镁和三氧化二铬的复合物，而三氧化二铬是典型的中性氧化物，因此，它对碱性、酸性炉渣侵蚀都有较强的抵抗能力。
时代的进步，使得镁铝尖晶石砖的应用层面越来越广，然而，镁铝尖晶石砖要想继续在市面上被更多、更好的被使用，就要把其上述五点性能优势发挥的更好哦。
三氧化二铝(Al2O3)含量高于48%的硅酸铝质耐火材料制品。
氧化铝含量在48%以上的一种中性耐火材料。由矾土或其他氧化铝含量较高的原料经成型和煅烧而成。热稳定性高，耐火度在1770℃以上。抗渣性较好，用于砌筑炼钢电炉、玻璃熔炉、水泥回转炉等的衬里。
高铝砖
高荷软、低蠕变高铝砖[1]是以特级矾土、电熔刚玉、电熔莫来石为主要原料制成的高级耐火材料。该产品具有高温蠕变小、抗侵蚀性强、热震稳定性好等优点，适用于大、中型热风炉，它为我国新型热风炉所需高质量、高档次进口耐火材料国产化开辟下一条成功之路，已被列入国家级“星火计划”项目。
高铝砖和多熟料粘土砖的生产工艺类似，不同之处在于配料中熟料比例较高,
可高达90～95%，熟料在破碎前需分级拣选和筛分除铁，烧成温度较高，如Ⅰ、Ⅱ等高铝砖用隧道窑烧成时一般为1500～1600℃。
中国生产实践证明，高铝熟料在破碎前严格拣选分级、并分级贮存，采用矾土熟料和结合粘土共同细磨方法，可提高产品质量。
根据资源条件和制品要求不同，可采用以下几类原料：以含水铝氧矿物(一水铝石、三水铝石等)
为主要组成的高铝矾土；硅线石族矿物（包括蓝晶石、红柱石、硅线石等）；人工合成原料,如工业氧化铝、合成莫来石、电熔刚玉等。中国高铝钒土资源丰富，质地优良，产地主要分布在山西、河南、河北、贵州、山东等地。所产的高铝钒土，主要是一水铝石(α-Al2O3〃H2O)和高岭石两种矿物的混合物。
a、耐火度
高铝砖的耐火度比粘土砖和半硅砖的耐火度都要高，达1750~1790℃，属于高级耐火材料。
b、荷重软化温度
因为高铝制品中Al2O3高，杂质量少，形成易熔的玻璃体少，所以荷重软化温度比粘土砖高，但因莫来石结晶未形成网状组织，故荷重软化温度仍没有硅砖高。
c、抗渣性
高铝砖中Al2O3较多，接近于中性耐火材料，能抵抗酸性渣和碱性渣的侵蚀，由于其中含有SiO2，所以抗碱性渣的能力比抗酸性渣的能力弱些。
主要用于砌筑高炉、热风炉、电炉炉顶、鼓风炉、反射炉、回转窑内衬。此外，高铝砖还
广泛地用做平炉蓄热式格子砖、浇注系统用的塞头、水口砖等。但高铝砖价格要比粘土砖高，故用粘土砖能够满足要求的地方就不必使用高铝砖。
轻质粘土砖
隔热耐火材料是指气孔率高、体积密度低，导热率低的耐火材料，隔热耐火材料又称之为轻质耐火材料，它包括隔热耐火制品、耐火纤维和耐火纤维制品。
隔热耐火材料的特点是气孔率高、一般40%-85%；体积密度低低于1.5g/cm3;热导率低，一般低于1.0W（m.K）.它作用工业窑炉的隔热材料，可减少炉窑散热损失，节省能源，并可减轻热工设备的质量。隔热耐火材料机械强度、耐磨损性和抗渣侵蚀性较差，不宜于窑炉的承重结构和直接接触熔渣、炉料、熔融金属等部位。
粘土砖Al2O3含量一般多在40％以上，Fe2O3含量小于2.0～2.5％。配料中熟料为65～85％，结合粘土为35～15％。将粉碎的结合粘土和磨细的熟料混磨,再与颗粒熟料一起配制成半干泥料,高压成型,在约1400℃下烧成，性能较好。
粘土砖制品按理化指标分为（NZ）-42、（NZ）-40、（NZ）-38三种牌号。
粘土砖制品的形状尺寸符合GB2992-82《通用耐火砖形状尺寸》的规定。如标准中没有需方要求的砖型，则按需方图纸生产。
粘土砖制品的分型符合YB844-75《耐火制品的分型和定义》的规定。一般分为标型、普型、异型、特型，还可根据用户要求特殊制作。
又称高铝隔热砖（high-aluminium heat insulating brick）。氧化铝含量在48%以上、主要由莫来石和玻璃相或刚玉共同组成的轻质耐火材料。体积密度0.4～1.35g/cm3。气孔率66%～73%，耐压强度1～8MPa。抗热震性能较好。
high-aluminium heat insulating brick；light weight high alumina brick 通常采用高铝矾土熟料加少量黏土，经磨细后用气体发生法或泡沫法以泥浆形式浇注、成形，经1300～1500℃烧成。有时也可用工业氧化铝代替部分矾土熟料。用于砌筑窑炉的内衬和隔热层，以及无强烈高温熔融物料侵蚀及冲刷作用的部位。直接与火焰接触时，表面接触温度不得高于1350℃。
在现代建筑中，作为耐火砖的一种高铝砖因具有热稳定性高，耐火度在1770℃以上。抗渣性较好等优点是目前应用最广泛最多的一类耐火砖。因此，高铝砖价格的高低直接影响到企业的生产成本，那么目前关于这种砖的市场售卖价格大概是多少呢？下面简单给大家说一下。 高铝耐火砖的价格是不相等的，一般的市场价格大约特级高铝砖价格在3000元/吨左右，一级高铝砖在2500元/吨左右，二级高铝砖在2100元/吨左右三级高铝砖在1850元/吨左右仅供参考，选择购买的地区不一样价格也不一样。 另外给大家说下影响高铝砖价格的因素有哪些： 一、铝含量对高铝砖价格的影响 高铝耐火砖重要工作性质之一是在高温下的结构强度，这一特性通常用荷重软化变形温度来评定。也测定其高温蠕变性来反映其高温结构强度。试验结果表
明，荷重软化温度随Al2O3含量的增加而提高。高铝砖厂家根据三氧化二铝Al2O3含量分成为三个等级：Ⅰ级-Al2O3含量>75%；Ⅱ级-Al2O3含量为60～75%；Ⅲ级-Al2O3含量为48～60%，一般来说，三个等级将高铝砖划分为了三个价格阶梯。 高铝砖氧化铝含量在48%以上是属于中性耐火砖厂家材料。由矾土或其他氧化铝含量较高的原料经成型和煅烧而成。热稳定性高，耐火砖厂家度在1770℃以上。抗渣性较好，用于砌筑炼钢电炉、玻璃熔炉、水泥回转炉等的衬里。该产品具有高温蠕变小、抗侵蚀性强、热震稳定性好等优点，适用于大、中型热风炉。 高铝砖和多熟料粘土砖的生产工艺类似，不同之处在于配料中熟料比例较高,可高达90～95%，熟料在破碎前需分级拣选和筛分除铁，烧成温度较高，如Ⅰ、Ⅱ等高铝砖用隧道窑烧成时一般为1500～1600℃。 二、高铝砖的性能是高铝砖价格的重要影响因素
钢铁专业分类词汇(1) 烧结 Sintering 抽风机 drawing fan, exhausting fan 除尘集灰斗 dust hopper 除尘设备 dedusting equipment 带式焙烧机 travelling grate ( induration ) machine 带式烧结机 continuous-strand sinter machine 点火器 igniter 垫底料给料机 bedding burden feeder 多管除尘器 multi-type deduster 二次混料机 secondary mixing machine 返矿仓 return ore bunker 废品率 reject rate 粉矿 fines 富矿 rich ore 鼓风机 blower 含铁品位 grade of iron 合格率 percent of pass 合格烧结矿 qualified sinter 回转窑 rotary kiln 混合料仓 mixing bunker 混合料给料机 mixed burden feeder 碱度 basicity 焦末 nut coke, coke breeze 精矿粉 concentrate fines 链蓖机 grate, chain-type grate 炉尘 dust 盘式烧结机 batch-type sinter machine 破碎机 breaker 球团 pellet 球团矿 pellet 燃料 fuel material 燃烧器 burner 熔剂 flux 筛分设备 screening equipment 烧结 sintering 烧结车间 sintering plant 烧结矿 sinter 烧结矿返矿率 sinter return ratio 烧结矿品位 grade of sinter 生球 fresh ( green ) pellet 石灰石 limestone 熟料 clinker 竖炉 shaft furnace
工业窑炉常用的五种高铝砖及用途(含图片） 高铝砖是指含Al2O348%以上的铝硅酸质或纯氧化铝质的烧结制品。一般高铝砖含Al2O3 80%以下，含Al2O3在80%以上的称为刚玉砖。 高铝砖与黏土砖相比较，突出的优点是耐火度及荷重软化温度高。在工业窑炉的使用中，常见高铝砖有以下五个大类。 (1) 普通高铝砖 该砖的主要矿物组成为莫来石、刚玉和玻璃相。随着制品中Al2O3含量的增加，莫来石和刚玉也增加，玻璃相将相应减少，制品的耐火度和高温性能随之提高。普通高铝砖具有一系列比黏土制品更加优良的耐火性能，是一种应用效果好、使用广泛的材料。广泛应用于各种热工窑炉之中。与黏土制品相比，可以有效地提高窑炉的使用寿命。 (2) 高荷软高铝砖
高荷软高铝砖与普通高铝砖相比，所不同的是基质部分和结合剂部分：基质部分除添加三石精矿之外，按照烧后化学组成接近莫来石的理论组成，合理引入了高铝物料，如刚玉粉、高铝刚玉粉等;结合剂选择优质球黏土等，视品种不同采用不同的黏土复合结合剂，或者莫来石结合剂。通过上述方法，高铝砖的荷重软化温度可以提高50?70℃左右。 (3) 低蠕变高铝砖 通过采用所谓的未平衡反应来提高高铝砖的抗蠕变性能。即根据窑炉的使用温度情况，在基质中添加三石矿物、活化氧化铝等，使基质的组成接近或完全是莫来石组成，因为基质的莫来石化，必将提高材料的莫来石含量，降低玻璃相含量，而莫来石优异的力学、热学性能有利于材料高温性能的提高。为使基质完全莫来石化，控制Al2O3/SiO2是关键。低蠕变高铝砖广泛应用于热风炉、高炉等热工窑炉之中。 低蠕变高铝砖
(4) 磷酸盐结合高铝砖 磷酸盐结合高铝砖是以致密特级或者一级高铝矾土熟料为主要原料，磷酸盐溶液或磷酸铝溶液为结合剂，经过半干法机压成型后，于400?600℃热处理而制成的化学结合耐火制品。它属于不烧砖，为避免在使用过程中制品收缩较大，配料中一般需要引入加热膨胀性原料，如蓝晶石、硅石等。与陶瓷结合的烧成高铝砖相比，其抗剥离性能更好，但是其荷重软化温度较低，抗侵蚀性能较差，因此需要加入少量的电熔刚玉、莫来石等，以强化基质。磷酸盐结合高铝砖广泛应用于水泥回转窑、电炉顶等窑炉部位。 低蠕变高铝砖 (5) 微膨胀高铝砖 该砖主要是以高铝矾土为主要原料，添加三石精矿，按照高

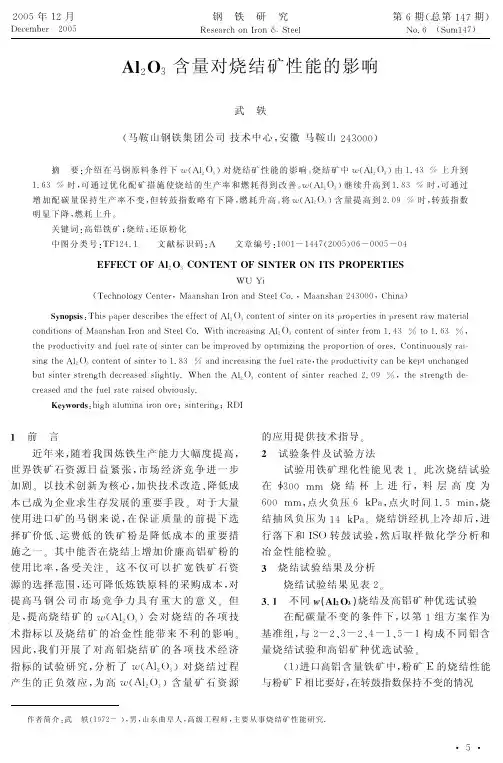

2012年全国炼铁生产技术会议暨炼铁学术年会 低碱度烧结矿生产实践 孟德礼，班友合，杜广阔，赵信亮，王温 （唐山国丰钢铁有限公司技术部，河北唐山063300） 摘要：近年来，由于进口矿粉价格的不断攀升，给炼铁成本带来了巨大的压力。国丰公司通过改善炉料结构，以低碱度烧结矿代替部分球团矿和块矿入炉冶炼，在不影响高炉顺行的情况下，降低了铁水成本。 关键词：低碱度烧结矿、高碱度烧结矿 Production Practice of Low Basicity Sinter MIAO Guang-zhi, MENG De-li, BAN Y ou-he, DU Guang-kuo, ZHAO Xin-liang, WANG Wen （Technology Department, Guofeng Iron and Steel Co., Ltd, Tangshan 063300, Hebei, China）Abstract：In recent years, the rising of imported iron ore prices brings enormous pressure on the cost of ironmaking. Guofeng improves the burden structure, with low basicity sinter replaces part of pellet and lump ore smelting, reducing the cost of hot iron without affecting the smooth running of blast furnace. Key words：low basicity sinter；high basicity sinter 1前言 随着进口矿粉的价格不断上涨，各企业开始关注低品位矿，并力争加大低品位矿粉的配加量，但是这会给烧结矿整体质量造成一定影响，不利于高炉稳定顺行。为进一步合理利用低价料铁矿石、矿粉资源，优化烧结质量指标的控制，根据公司优化炉料结构、降成本的要求，计划在公司2台72m2烧结机上生产低碱度烧结矿，目的有以下两方面：1、利用72m2烧结机专门处理这些低价低质料，同时降低烧结矿有害元素对其它机型的影响，改善高碱度矿的性能。2、降低高价块矿或者球团矿等高价酸性料的配比，降低铁水成本。 使用低碱度烧结矿，在我厂尚无成熟技术经验，通过到山东济钢、日照等企业考察，了解相关生产技术，开展低碱度烧结矿技术研讨会，制定预案，确立相关生产组织流程，并进行相关烧结杯实验、冶金性能实验。制定优化低碱度烧结矿控制参数，配比方案。通过一个月生产的摸索，整体低碱度烧结矿指标稳定，高炉顺行状态良好。 2生产使用的原燃料特点 72m2烧结机生产低碱度烧结矿，主要使用的是低品澳粉、低品印粉、自熔铁粉以及马来西亚粉等等，其具体的配比以及原燃料的物理成分见表1。
LZ-75高铝砖产品使用说明 LZ-75高铝砖是以致密铝矾土熟料、高纯硅线石为主要原料，广西白泥作结合剂，半成品经高压成型、高温烧结而制成的成品。原料中加入高纯硅线石，在高温烧制过程中，硅线石中SiO2和高铝矾土中富余的Al2O3产生化学反应，形成大量莫来石，从而改变了高铝砖的物理性能，耐压强度、荷重软化温度显著提高。高铝砖化学性质趋于中性，因而抗酸、碱熔渣侵蚀性也比粘土砖和硅砖高，主要使用于电解槽炉底耐火层，可提高热工设备的使用寿命。该产品不能露天存放，要防雨，防潮，防震，防摔，可配高铝质泥浆砌筑窑炉。 LZ-75 High alumina products The raw materials of high alumina brick are dense bauxite, high purity sillimanite, bonding with Guangxi white mortar. The LZ-75 high alumina brick is formed under high pressure and sintered under high temperature. The high purity sillimanite is added into the raw materials, which can be formed plentiful mullite due to SiO2 have chemical reaction with Al2O3 under high temperature. The physical properties of high alumina brick are changed, the performance of crushing strength and refractoriness under load are better. High alumina brick is neutral refractories, the acid resistance and alkali slag resistance are better than clay and silica based brick.
铝及铝合金检验标准 来源：中国铝材信息网，更新时间：2006-10-3 20:03:53，阅读：385次 1、目的 发现、控制不合格品，采取相应措施处置，以防不合格品误用。 2、范围 适用于外协制品、成品及顾客退货各过程中涉及到的工序名称。 3、定义（无） 4、职责 4.1 品质部负责不合格的发现，记录标识及隔离，组织处理不合格品。 4.2 制造部参与不合格品的处理。 4.3 供应部负责进料中不合格品与供应商的联络。 4.4 管理者代表负责不合格品处理的批准。 5.氧化类型: B3-002 胚料 B3-003 黑色阳极氧化 B3-004 银白阳极氧化 B3-005 雾银阳极氧化 B3-006 磨砂阳极氧化 B3-007 古铜阳极氧化 B3-008 金黄色阳极氧化 B3-009 香槟色阳极氧化 B3-010 光亮阳极氧化 B3-011 黑色化学氧化 B3-012 银白化学氧化 B3-013 雾银化学氧化 B3-014 磨砂化学氧化 B3-015 古铜化学氧化 B3-016 金黄色化学氧化 B3-017 香槟色化学氧化 B3-018 光亮化学氧化 5、检验 5.1抽检标准 检验员按照按照《GB/T 2828。1-2003/ISO 259-1：1999 计数抽样检验程序第一部分》对来料进行抽检。抽检水平一般为Ⅱ级，AQL=1.5。检验合格，真写检验记录并在验收单上签字；检验不合格，填写《填写检验不合格通知单》，交主管进行判定。 5.2检验内容： 5.2.1检验来料包装是否符合要求。出厂标识是否清楚、完整。 5.2.2 对照验收单检验来料的材料、型号、代码是否符合要求。 5.2.4表面外观检验:表面如要求拉丝则要求纹路粗细均匀,表面清洁，不得有明显的划痕、磕碰伤、斑点及污疵等缺陷;要求膜层均匀、连续、完整，不允许有膜层疏松;表面不得有挂灰; 表面不允许有由于合金表面不均匀,用细砂纸打磨后重新氧化带来的长条纹。 5.2.6 测厚仪检验膜厚，不允许没有氧化膜或氧化膜偏薄。一般要求氧化膜不得小于4μm。
高铝砖与粘土砖的优缺点有哪些及概述高铝砖与粘土砖相比，耐火度高，荷重软化温度高，抗剥落性、导热性、机械强度、抗化学侵蚀性都比较好，可用于回转窑过渡带后部、冷却带及冷却机内。近年来，许多国家研制了刚玉砖、耐热震高铝砖及高强高铝砖等新品种，主要在于降低显气孔率，提高抗液相侵蚀、碱盐侵蚀和耐磨蚀能力。 1）磷酸盐结合高铝砖和磷酸铝结合高铝质耐磨砖 磷酸盐结合高铝砖（简称磷酸盐砖，牌号为P），是以浓度42.5% - 50%的磷酸溶液作为结合剂，集料采用回转窑1600℃以上煅烧的矾土熟料。在使用过程中，磷酸与砖面烧矾土细粉和耐火黏土相反应，最终形成以方石英型正磷酸铝为主的结合剂。 磷酸铝结合高铝质耐磨砖（简称耐磨砖，牌号为PA）是以工业磷酸、工业氢氧化铝配成磷酸铝溶液作为结合剂，其摩尔比为Al2O3：P2O5 = 1:3.2，采用的集料与磷酸盐砖相同。在砖的使用过程中，同磷酸盐砖一样形成方石英型正磷酸铝为主的结合剂。 两种砖虽然都是使用相同集料，机压成型，经500℃左右热处理所得的化学结合耐火制品，使用中最终形成的结合剂也是一样。但是，由于其制作工艺不尽相同，而显示了各具特色的性能。例如，磷酸盐砖的集料颗粒组成中，采用了相当多的5 - 10mm的烧矾土，砖的显气孔率较大，经同样温度处理后，砖的弹性模量较耐磨砖低得多，热震稳定性良好。而耐磨砖采用的矾土集料颗粒＜5mm，并直接采用磷酸铝溶液作为成型结合剂，压制也较密实，所以显示出更高的强度和耐磨性能，但热震稳定性则较差。因此，磷酸盐砖适合于回转窑的过渡带、冷却带。耐磨砖主要用于窑口及冷却机。 2）抗剥落高铝砖 抗剥落高铝砖是由高铝矾土熟料和锆英石为原料，按一定配比，加压成型，经1500℃煅烧而成。少量ZrO2的引入，在高铝砖内ZrO2呈单斜与四方型之间的相变，导致微裂纹的存在，改善了高铝砖的热震稳定性，因此抗剥落高铝砖具有良好的抗热震稳定性能，还有低导热、高荷软、耐碱的性能。 3）化学结合高铝砖 化学结合高铝砖主要原料为高铝矾土熟料，选入多种添加物，加压成型，再经干燥、热处理即成。化学结合高铝砖的特性为强度高、荷软高和抗热震稳定性好。
炼铁工艺是将含铁原料（烧结矿、球团矿或铁矿）、燃料（焦炭、煤粉等）及其它辅助原料（石灰石、白云石、锰矿等）按一定比例装入高炉，并由热风炉向高炉内鼓入热风助焦炭燃烧，原料、燃料随着炉内熔炼等过程的进行而下降。在炉料下降和煤气上升过程中，先后发生传热、还原、溶化、脱炭作用而生成生铁，铁矿石原料中的杂质与加入炉内的溶剂相结合而成渣，炉底铁水间断地放出装入铁水罐，送往炼钢厂。同时产生高炉煤气、炉渣两种副产品，高炉渣水淬后全部作为水泥生产原料。 高炉是用焦炭、铁矿石和熔剂炼铁的一种竖式的反应炉（如图2-3）。高炉是一个竖立的圆筒形炉子，其内部工作空间的形状称为高炉内型，即通过高炉中心线的剖面轮廓。现代高炉内型一般由圆柱体和截头圆锥体组成，由下而上分为炉缸、炉腹、炉腰、炉身和炉喉五段。由于高炉炼铁是在高温下进行的，所以它的工作空间是用耐火材料围砌而成，外面再用钢板作炉壳。 1-炉底耐火材料； 2-炉壳； 3-生产后炉内砖衬侵蚀线； 4-炉喉钢砖； 5-煤气导出管； 6-炉体夸衬； 7-带凸台镶砖冷却壁； 8-镶砖冷却壁； 9-炉底碳砖； 10-炉底水冷管；
11-光面冷却壁； 12-耐热基墩； 13-基座 l图2-3 高炉的结构 在高炉炉顶设有装料装置，通过它将冶炼用的炉料（由焦炭和矿石按一定比例组成）按批装入炉内。在高炉下部炉缸的上沿，沿圆周均匀地布置了若干个风口（100m3小高炉有 8-10个，4000m3以上的大高炉则有36-42 个）。加热到1000℃
以上的热风，经铜质水冷风口送入炉内，供焦炭燃烧形成高温煤气。在炉缸的底部设有铁口，可周期性或连续性地排放出液态生铁和炉渣。在风口和铁口之间还设有渣口以排放部分炉渣，减轻铁口负担。 l现代高炉采用优质耐火材料，例如炉底、炉缸部位用微碳孔碳砖，炉身下部和炉腰部位用铝碳砖或碳化硅砖，其它部位用优质高铝砖和高致密度的粘土砖等作炉衬。炉壳用含锰的高强度低合金钢制作，安装有性能好的含铬耐热铸铁、球墨铸铁或铜质立式冷却器，或铜质的卧式冷却器。 l4 工艺流程： 高炉冶炼过程是一个连续的生产过程，全过程是在炉料自上而下，煤气自下而上的相互接触过程中完成的。如图2-4所示。 l炉料从受料斗进入炉腔。在高炉底部的炉缸和炉腹中装满焦炭。炉腰和炉身中则是铁矿石、焦炭和石灰石，层层相间，一直装到炉喉。 l从风口鼓入的热风温度高达1000-1300℃，炉料中焦炭在风口前燃烧，迅速产生大量的热，使风口附近炉腔中心温度高达1800℃以上。 l由于底部焦炭很厚，燃烧不完全，因此，炉气中存在大量CO气体，在炉内造成了良好的还原性气氛，产生的CO气体在炉体中上升。同时，由于下部的焦炭燃烧产生空隙，上面的焦炭、矿石和熔剂在炉体内缓慢下降，速度大约为 0.5-1mm/s。炽热的CO气体在炉内上升过程中加热缓慢下降的炉料，并把铁矿石中铁氧化物还原为金属铁，铁矿石在570-1200℃之间受到CO气体和红热焦炭的还原，形成了海绵铁。海绵铁在1000-1100℃的高温下溶入大量的碳，因而铁的熔点下降，形成了生铁。生铁的熔点约为1200℃，以液体状态滴入炉缸。矿石中未被还原的物质形成熔渣，实现渣铁分离。最后调整铁液的成分和温度达到终点，定期从炉内排入炉渣和生铁。上升的高炉煤气流，由于将能量传给炉料而温度不断下降，最终形成高炉煤气从炉顶导出管排出。
高铝砖属于耐火材料的一种，一般应用于保温隔热，由于其制作工艺以及成本相对来说比较高，所以很少用来盖房子，那么目前的高铝耐火砖一般都有哪些分类呢？下面金京带大家一起来了解下。 金京窑业从以下四点简单为大家介绍一下高铝砖的分类： 1、普通高铝砖 该耐火砖的主要矿物组成为英来石、刚玉和玻璃相，随着制品中Al2O3含量的增加，莫来石和刚玉也增加，玻璃相将相应减少，制品的耐火度和高温性能随之提高。普通高铝砖具有一系列比粘土砖更加优良的耐火性能，是一种应用效果好、使用广泛的材料，广泛应用于各种热工窑炉之中。与粘土砖相比，可以有效地提高窑炉的使用寿命。
2、高荷软高铝砖 高荷软高铝砖与普通高铝砖相比，所不同的是基质部分和结合剂部分：基质部分除添加三石精矿之外，按照烧后化学组成接近莫来石的理论组成，合理引入了高铝物料，如刚玉粉、高铝刚玉粉等；结合剂选择优质球粘土等，视品种不同采用不同的粘土复合结合剂，或者莫来石结合剂。通过上述方法，高铝砖的荷重软化温度可以提高50~70℃左右。 3、低蠕变高铝砖 通过采用所谓的未平衡反应来提高高铝砖的抗蠕变性能。即根据窑炉的使用温度情况，在基质中添加三石矿物、活化氧化铝等，使基质的组成接近或完全是莫来石组成，因为基质的莫来石化，必将提高材料的莫来石含量，降低玻璃相含里，而莫来石优异的力学、热学性能有利于材料高温性能的提高。为使基质完全莫来石化，控制Al2O3/SiO2是关键。低蠕变高铝砖广泛应用于热风炉、高炉等热工窑炉之中。
4、磷酸盐结合高铝砖 磷酸盐结合高铝砖是以致密特级或者一级高铝矾土熟料为主要原料，磷酸盐溶液或磷酸铝溶液为结合剂，经过半干法机压成型后，于400~600℃热处理而制成的化学结合耐火砖。它属于不烧砖，为避免在使用过程中制品收缩较大，配料中一般需要引入加热膨胀性原料，如蓝品石、硅石等。与陶瓷结合的烧成高铝砖相比，其抗剥离性能更好，但是其荷重软化温度较低，抗侵蚀性能较差，因此滞要加入少量的电熔刚玉、莫来石等，以强化基质。磷酸盐结合高铝砖广泛应用于水泥回转窑、电炉顶等窑炉部位。 以上就是金京窑业带给大家的分享，希望对大家有所帮助，同时也感谢大家一直以来对金京窑业的关注与支持！
《铝合金建筑型材》国标草案编制说明 第五部分：《铝合金建筑型材第5部分：静电喷漆型材》国家标准草案编制说明 1任务来源 随着我国铝合金建筑型材的快速发展，铝合金建筑型材的表面处理技术也层出不穷。对于静电喷漆型材，目前除了氟碳漆静电喷涂型材外，还有丙烯酸漆静电喷涂型材和聚脂漆静电喷涂型材。原国家标准GB5237.5-2004《铝合金建筑型材第5部分: 氟碳漆喷涂型材》已不能完全覆盖现有产品。为规范市场，保证铝合金建筑型材的产品质量，由全国有色金属标准化技术委员会提出，对GB5237.5-2004《铝合金建筑型材第5部分: 氟碳漆喷涂型材》进行修订。本次修订主要是在原标准GB5237.5-2004的基础上，参考美国标准AAMA2605-2005《铝挤压材和板材的超高性能有机涂层要求和试验方法》和AAMA2603-2002《铝挤压材和板材的有机涂层要求和试验方法》制订的，其中第I类涂层（聚偏二氟乙烯漆涂层）的性能指标是参考AAMA2605-2005制订的,与GB5237.5-2004的技术要求一致,第II类涂层（丙烯酸漆或聚脂漆涂层）的性能指标是参考AAMA2603-2002制订的,是增加的内容。为使标准能覆盖三类油漆喷涂型材，标准名称改为“静电喷漆型材”。 2 工作简况 （1）2004年10月13日在广东省佛山市金都酒店，由全国有色金属标准化技术委员会组织召开了《铝合金建筑型材》试验工作会议，来自全国质检、生产及相关单位共11家22位代表对铝合金建筑型材表面处理的性能及试验方案进行了具体和详细的讨论，确定了铝合金静电喷漆型材的试验方案和专题试验大纲，确定了试验进度和试验分工。 （2）在《铝合金建筑型材》试验工作会议的基础上，全国有色金属标准化技术委员会以有色标委（2004）第38号发文“关于开展《铝合金建筑型材》试验工作的通知”，确定由国家质检中心、华南质检中心、广东兴发集团有限公司、广东坚美铝型材厂有限公司、福建省南平铝业有限公司、福建闽发铝业有限公司、深圳华加日铝业有限公司、佛山市罗南铝业有限公司等8个单位，对铝合金静电喷漆型材按试验方案和专题试验大纲的要求分别进行全面试验。 （3）2005年7月，由全国有色金属标准化技术委员会在北京组织召开了《铝合金建筑型材》试验的小结会议，相关试验单位对铝合金静电喷漆型材专题试验进行了阶段性总结，明确未完成的试验进度及需完善的试验内容。 （4）2005年11月8日至10日由全国有色金属标准化技术委员会在海南组织召开了《铝合金建筑型材第5部分: 静电喷漆型材》任务落实会，会议确定了静电喷漆型材的修订思路。 （5）2006年4月6日至10日在广州市华燕宾馆由全国有色金属标准化技术委员会组织召开了《铝合金建筑型材》试验研究报告会和《铝合金建筑型材第5部分: 静电喷漆型材》草案稿讨论会，来自全国65个单位的120名代表参加了会议。会议对标准草案稿进行了认真、热烈的讨论，确定了标准的主要技术指标和试验方法，并明确了标准的修订方向。 3．标准的制定原则、标准的主要内容说明与试验结果 3.1 标准制定原则 （1）本次修订主要是在原标准GB5237.5-2004的基础上，参考美国标准AAMA2605-2005《铝挤压材和板材的超高性能有机涂层要求和试验方法》和AAMA2603-2002《铝挤压材和板材的有机涂层要求和试验方法》制订的，将丙烯酸漆静电喷涂型材和聚脂漆静电喷涂型材纳入本标准。 （2）本标准中的I类涂层（聚偏二氟乙烯漆涂层）性能和试验方法与美国标准AAMA2605-2005《铝挤压材和板材的超高性能有机涂层要求和试验方法》基本一致。 （3）本标准中的II类涂层（丙烯酸漆或聚脂漆涂层）性能和试验方法与美国标AAMA2603-2002《铝挤压材和板材的有机涂层要求和试验方法》基本一致。 3.2 标准的主要内容说明 3.2.1 牌号、状态、规格和涂层种类 由于本标准增加了II类涂层（丙烯酸漆或聚脂漆涂层）性能，所以在表1的涂层种类中增加了II类涂层（丙烯酸漆或聚脂漆涂层），如表1。根据AAMA2603-2002《铝挤压材和板材的有机涂层要求和试验方法》及目前国内丙烯酸漆或聚脂漆涂层的生产的实际情况，将丙烯酸漆或聚脂漆涂层规定为单涂层。 本标准规定了基材预处理的质量要求。为提高铝合金型材基体与涂层的附着力，基材在喷涂前必
高炉高铝渣问题的探索与解决 高炉生产实践表明，炉渣Al2O3含量超过16％就会对炉况的稳定顺行产生较大的不良影响，甚至引起高炉失常。例如，武钢7号高炉是3200ｍ3大型高炉，装备水平先进，投产后，取得了很好的操作指标，但到2009年6月，由于原料成分大幅波动，烧结质量变差，矿石Al2O3含量高，渣铁流动性变差，渣铁不能及时排放，致使炉况顺行渐差，造成了炉况的失常，给高炉生产造成了巨大损失。为此，武钢努力探索解决高炉高铝渣问题的有效措施。 根据生产实践经验，在Al2O3含量达到18％以上时，依靠高MgO渣来降低炉渣黏度是不可行的，因为提高炉渣MgO含量要靠提高烧结矿中白云石等熔剂配比来实现，当烧结矿中MgO含量增加时，粘结相的流动性变差，如燃耗不增加则必然引起烧结矿强度降低。最近实验室研究的结论是，烧结矿中MgO含量以2.5％为宜，超过此范围，烧结矿转鼓指数将趋于下降。因此，要应对原料来源失控引起的Al2O3含量过高的情况，需要研究适宜的高炉造渣制度。降低黏度的途径有2个，一是加锰矿（MnO）；二是加萤石（CaF2）。由于加锰矿会影响生铁中Mn的含量，所以应研究适当加入萤石量的方法。 武钢7号高炉在2009年7月高炉渣中Al2O3含量全天平均高达18.6％，最高时达22.81％，严重影响了渣铁的流动性和渣铁的分离，直接导致了渣铁排放困难。尽管采取了很多措施，如加锰矿、热洗炉等措施，但由于炉缸堆积严重，炉况长时间不见好转，最后决定用萤石洗炉。从2009年7月24号到7月28号，8月3号至7号，加入萤石，萤石用完后再使用Mn矿。洗炉期间补加大量净焦，用于补充炉缸热量。从使用效果来看，萤石对炉身粘结的洗刷、对炉缸堆积的处理作用较为显著。加入萤石以后，显著降低了炉渣的熔点，改善了炉渣的流动性，对炉前出铁排渣作用明显，这对于炉况的恢复起到了非常重要的作用。 应该指出，虽然添加萤石有利于改善炉渣流动性，但萤石对炉腹炉缸的冷却壁有严重的侵蚀作用，所以采用萤石洗炉要十分慎重。武钢在处理7号高炉2009年7月的炉缸堆积时，萤石是通过炉料均匀加入炉内的，萤石分布于整个料面，萤石大面积和炉腹、炉缸处冷却系统接触，造成了大量风口损坏，延缓了恢复时间，以后在处理因炉渣中Al2O3偏高而引起的炉缸堆积时应加以改进。 实践表明，CaF2能降低高Al2O3炉渣黏度，但CaF2对高炉内的耐火材料也起损坏作用，因此CaF2的使用一般是在因Al2O3含量高，黏度大引起炉缸不活、炉缸堆积等情况下使用。在武钢炉渣中Al2O3含量日平均小于18％的情况下，CaF2含量在2.0％左右就可以了。如果在正常生产中长时间加入CaF2使用，则需要考虑高炉内耐火材料的承受能力等问题。
《铝及铝合金挤压型材尺寸偏差》国家标准编制说明 （送审稿），2007-06-25 1 工作简况 1.1 任务来源 随着我国国民经济的发展，我国的铝及铝合金挤压型材正在飞速发展，并出口到美国、欧洲等世界各国。为适应国外市场的需要，本标准是为了配合《一般工业型材生产许可证》评审的要求和需要，在修订GB/T6892-2000《一般工业用铝及铝合金挤压型材》的同时于2004年11月2～5号在长沙由全国有色标准化技术委员会年会上提出修订的，以便与新修订的GB/T6892《一般工业用铝及铝合金挤压型材》国家标准相配套。全国有色金属标准化技术委员会以有色标委（2006）13号文下达了本标准的起草任务，由西南铝业（集团）有限责任公司任主编单位。本标准主要在原GB/T14846-93的基础上，参照欧共体EN755.9-1998《铝及铝合金棒、管、型----型材的尺寸及外形允许偏差》、EN12020.2-2001《6060及6063铝合金精密型材第2部分：尺寸及外形允许偏差》和ANSIH35.2M-1993《铝加工产品的尺寸偏差》标准制订。 1.2 编制组情况 本标准在2004年11月2～5号在长沙由全国有色标准化技术委员会年会上成立编制组，主编单位为西南铝业（集团）有限责任公司，参加单位为中国有色金属工业标准计量质量研究所、东北轻合金加工有限责任公司等。 1.3 主要工作过程 1.3.1 本标准于2005年9月提出《初稿》，于2005年9月23日在成都召开标准讨论会，根据成都讨论会精神，提出标准的《征求意见稿》。 1.3.2 本标准于2006年4月8日～10日，由全国有色金属标准化技术委员会主持，在广州市召开了本标准的预审会，参加会议的有70个单位，130名代表，与会代表对《征求意见稿》进行了认真的讨论。现根据广州预审会精神和对《征求意见稿》的讨论意见，提出本标准的《送审稿》。 2 标准主要内容 2.1 定义 根据广州预审会精神，为了确切理解和解释型材的外接圆直径，因此，增加“外接圆直径”的定义。 2.2 分类及分级 2.2.1 合金分类 2.2.1.1 原GB/T 14846-93将型材分为A、B、C、D四类，由于C类精密型材主要是建筑型材，而建筑型材的尺寸偏差在GB/T5237.1《铝合金建筑型材第1部分基材》中已规定了尺寸偏差，因此本标准在修订中，删除了此类型材的分类。 2.2.1.2 原标准将型材按合金分为高镁型材、硬合金型材和软合金型材三类，而美国将型材按合金分为高镁合金型材（镁含量≥3%）和非高镁合金型材两类，欧共体将型材按合金分为硬合金型材和软合金型材两类，将镁含量≥2.5%的高镁合金型材和2XXX、7XXX系合金型材划为硬合金型材。 2.2.1.3 为了既适应美国，又适应欧洲市场的需要，因此，本标准将型材划分为硬合金型材和软合金型材两类，其中，将镁含量≥ 3.0%的高镁合金型材和2XXX、7XXX系合金型材划为硬合金型材，其他为软合金型材。 2.2.2 指标分级 本标准与原标准一样，仍将横截面尺寸、弯曲度、波浪度、扭拧度、切斜度指标分为普通级、高
高铝砖的特性及制作工艺 高铝砖是三氧化二铝(Al2O3)含量高于48％的硅酸铝质耐火材料制品。根据资源条件和制品要求不同，可采用以下几类原料：以含水铝氧矿物(一水铝石、三水铝石等)为主要组成的高铝矾土；硅线石族矿物（包括蓝晶石、红柱石、硅线石等）；人工合成原料,如工业氧化铝、合成莫来石、电熔刚玉等。中国高铝钒土资源丰富，质地优良，产地主要分布在山西、河南、河北、贵州、山东等地。所产的高铝钒土，主要是一水铝石(α-Al2O3·H2O)和高岭石两种矿物的混合物。 宜兴金君耐火炉料有限公司坐落在美丽的太湖之滨宜兴市丁蜀镇大浦开发区，景色秀丽、人杰地灵，距宜兴市区10公里，距上海、南京、杭州都在200公里之内，交通十分便利。公司专业生产99浇注料、碳化硅砖、碳化硅捣打料、铝碳质捣打料浇注料等产品。 特性： a、耐火度 高铝砖的耐火度比粘土砖和半硅砖的耐火度都要高，达1750~1790℃，属于高级耐火材料。 b、荷重软化温度 因为高铝制品中Al2O3高，杂质量少，形成易熔的玻璃体少，所以荷重软化温度比粘土砖高，但因莫来石结晶未形成网状组织，故荷重软化温度仍没有硅砖高。 c、抗渣性 高铝砖中Al2O3较多，接近于中性耐火材料，能抵抗酸性渣和碱性渣的侵蚀，由于其中含有SiO2，所以抗碱性渣的能力比抗酸性渣的能力弱些。 制作工艺： 高铝砖和多熟料粘土砖的生产工艺类似，不同之处在于配料中熟料比例较高,可高达90～95%，熟料在破碎前需分级拣选和筛分除铁，烧成温度较高，如Ⅰ、Ⅱ等高铝砖用隧道窑烧成时一般为1500～1600℃。 中国生产实践证明，高铝熟料在破碎前严格拣选分级、并分级贮存，采用矾土熟料和结合粘土共同细磨方法，可提高产品质量。
规范说明 本技术规范书适用于光伏发电项目屋顶电缆桥架。它提出了电缆桥架的功能设计、结构、性能、安装和试验等方面的技术要求。 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合工业标准的优质产品。 如果卖方没有以书面形式对本设备技术规范书的条文提出异议（如有请在差异表中体现），则意味着卖方提供的设备完全符合本技术规范书的要求。 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。 卖方所提供的产品应在相应工程或条件下有1至2个项目运行并已超过两年，以证明安全可靠。
本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 本规范未尽事宜，由买、卖双方协商确定。
铝合金槽式桥架效果图： 铝合金梯式桥架效果图： 铝合金托盘式桥架效果图：
2 环境条件 1) 主厂房零米海拔高度: ＜1000 2) 多年平均气压： 963.6hpa 3) 多年平均气温： 25.4℃ 4) 极端最高气温： 45℃ 5) 极端最低气温： -5℃ 6) 污秽等级 IV级（爬距：3.1cm/kV，按最高工作电压计）
7）地震烈度7度 水平加速度0.15g 垂直加速度 0.1g 3 技术要求 本技术规范书为电缆桥架及相关附件的技术要求。
本技术规范书包括以下几种型式：铝合金电缆桥架及其附件（包括盖板、链接片、螺栓等）； 电缆桥架的类型：分为托盘式和梯式。 加工材料主要为铝合金材料；支吊架加工材料均为铝合金。 厚度要求： 宽度＜400mm的料厚要求2mm及以上 宽度为400～600mm的料厚要求2.5mm及以上 宽度＞800mm的料厚要求3.0mm 及以上 标准及规范 铝合金桥架生产应符合国家规范和标准，并按经规定程序批准的图样及技术文件制造。生产规范和标准如下： GB/T5237-93 铝合金建筑型材 GB/T6892 工业用铝合金热挤压型材
高铝砖的性能与烧结温度的关系 在理论上，Al2O3含量大于46%的硅酸铝质耐火材料称为高铝砖。我国规定高铝砖Al2O3含量大于48%。天然高铝矾土熟料+结合粘土细粉的细度越高，促进烧结作用越显著。 高铝砖的颗粒配比，一般采用3mm或5mm的临界颗粒，粗颗粒50-60%，中颗粒10-15%，细粉35-40%。临界颗粒大些，对提高抗热震性、颗粒紧密堆积有利，但易出现颗粒偏析，表面结构粗糙，边角、棱松散。（抗热震性——抵抗温度急剧变化和受热不均的能力。） 高铝砖的烧结温度有哪些： 200℃以下，坯体内残余水分的排除； 200-1250℃，结合粘土中的高岭石脱水分解，形成莫来石和游离SiO2； 1250℃以上，熟料中的α-Al 2O 3 与游离SiO2结合生成二次莫来石，并伴随体积 膨胀。（注：生成的物相密度不同。） 我们了解了高铝砖的烧结温度，再来了解一下高铝砖的性能优势有哪些？ 1、耐火度。高铝砖制品是硅酸铝质耐火材料制品中的高级品种，它的耐火 度随Al 2O 3 ，含量的增加而提高，一般不低于1750—1790℃。如Al 2 O 3 含量大于 95％的刚玉砖，耐火度可高达1900-2000℃。 2、荷重软化温度。高铝砖制品的荷重软化温度随二氧化硅和碱金属氧化物 含量的增加而降低，但比粘土砖制品高，约为1420—1530℃。Al 2O 3 。含量大于 95％的刚玉砖，其荷重软化温度可达1600℃以上。 3、抗渣性。由于高铝砖制品中三氧化二铝呈中性而且含量高，所以此类材料制品对于酸碱性炉渣的侵蚀均有较强的抵抗能。 4、热震稳定性。高铝砖制品中，有刚玉与莫来石两种晶体共存，因为刚玉的热膨胀系数比莫来石热膨胀系数大，在耐火砖温度变化时，由于膨胀差异导致应力集中。所以，高铝砖制品比粘土砖制品的热震稳定性差，一般水冷次数只有3—5次。
河南高铝砖厂家给您一些选择厂家的意见。很多朋友问我高铝耐火砖厂家。近几年随着国家度环保节能的重视，高铝耐火站在各个工业窑炉及高温设备上得到了广泛的推广与应用。该产品对于减轻炉体重量、改造结构、节约材料、节省能源，均会取得明显效果，目前关于这种高铝砖的生产厂家可以说多如牛毛，那么大家是否了解到底哪家好吗？别急，下面就给大家简单介绍一下。 要说高铝砖的厂家确实挺多，为了减少大家在选择时进入不必要的误区，笔者也调查了许多的高铝砖厂家，通过大量的走访调查和客户的反馈信息，我们得知这家叫做金京窑业的口碑就不错，所生产的各类耐火砖进入市场以来深的客户的信任与好评，如果大家有这方面的需求，可以简单了解下。 接下来再给大家科普一下高铝砖的烧成方法： 耐火砖厂家生产实践表明，适当的增大粗颗粒尺度和数量可提高泥料的堆积密度，且易于成型。烧成时，物料周围的二次莫来石化反响较弱，易于烧结。可是，扩大颗粒尺度也有必定极限。假如扩大到4～5mm，易发生缺边掉角景象，
且安排安排均匀程度受到影响。所以，最大颗粒尺度以3mm为宜。 制作耐火高铝砖一般选用软质粘土，这种材料具有较好的可塑性，因而制作高铝耐火砖一般选用软质粘土作结合剂。可是粘土中的游离SiO2与高铝矾土熟料中的游离Al2O3在1200℃下发作二次莫来石化反响，发生较大的体膨胀，导致的气孔率增大，强度下降。因而，配料中粘土粉的加入量以不超越5％为宜。 此外可选用高铝矾土微粉作结合剂；或将高铝矾土微粉与粘土粉按必定份额制造，制备组成莫来石作结合剂。用这些结合剂皆可制得无二次膨胀的高铝砖。高铝砖泥料一般选用粗、中、细三级配料。粗颗粒上限一般为2～3mm，加入量为40%～50%（关于高铝异形砖，粗颗粒上限可下降至2～1mm）1～0.1mm 的中心颗粒加入量以10％～20％为宜；〈0.1mm的细粉加入量应控制在40%～50％。 配料中加入细粉有利于坯体烧结、添加成品的密度。因为细粉在烧结时发生的烧成缩短能够削弱或抵消二次莫来石化反响所发生的体积膨胀，所以加入细粉甚为必要。可是，细粉加入量过多，不只成型艰难，并且易发生裂纹，烧成缩短较大，废品率添加。因而，细粉加入量以40～50％为宜。中心颗粒既不起组颗
本次将高炉炼铁工艺流程分为以下几部分： 一、高炉炼铁工艺流程详解 二、高炉炼铁原理 三、高炉冶炼主要工艺设备简介 四、高炉炼铁用的原料 附：高炉炉本体主要组成部分介绍以及高炉操作知识 工艺设备相见文库文档： 一、高炉炼铁工艺流程详解 高炉炼铁工艺流程详图如下图所示：
二、高炉炼铁原理 炼铁过程实质上是将铁从其自然形态——矿石等含铁化合物
中还原出来的过程。 炼铁方法主要有高炉法、直接还原法、熔融还原法等，其原理是矿石在特定的气氛中（还原物质CO、H2、C；适宜温度等）通过物化反应获取还原后的生铁。生铁除了少部分用于铸造外，绝大部分是作为炼钢原料。 高炉炼铁是现代炼铁的主要方法，钢铁生产中的重要环节。这种方法是由古代竖炉炼铁发展、改进而成的。尽管世界各国研究发展了很多新的炼铁法，但由于高炉炼铁技术经济指标良好，工艺简单，生产量大,劳动生产率高,能耗低，这种方法生产的铁仍占世界铁总产量的95％以上。 炼铁工艺是是将含铁原料（烧结矿、球团矿或铁矿）、燃料（焦炭、煤粉等）及其它辅助原料（石灰石、白云石、锰矿等）按一定比例自高炉炉顶装入高炉，并由热风炉在高炉下部沿炉周的风口向高炉内鼓入热风助焦炭燃烧（有的高炉也喷吹煤粉、重油、天然气等辅助燃料），在高温下焦炭中的碳同鼓入空气中的氧燃烧生成的一氧化碳和氢气。原料、燃料随着炉内熔炼等过程的进行而下降，在炉料下降和上升的煤气相遇，先后发生传热、还原、熔化、脱炭作用而生成生铁，铁矿石原料中的杂质与加入炉内的熔剂相结合而成渣，炉底铁水间断地放出装入铁水罐，送往炼钢厂。同时产生高炉煤气，炉渣两种副产品，高炉渣铁主要矿石中不还原的杂质和石灰石等熔剂结合生成，自渣口排出后，经水淬处理后全部作为水泥生产原料；产生的煤气从炉顶导出，经除尘后，作为热风炉、加热炉、焦炉、锅炉等的燃
年产26000吨硅酸铝制制品高铝砖综述 班级:材料科学与工程1004班 学生:刘艳芳 指导教师:卢琳琳 摘要：本文主要介绍了硅酸铝质耐火材料的原料——粘土砖，生产过程原理、应用及使用性能等。并注重介绍了生产粘土砖的制作流程、特点，以及简单介绍了粘土砖的回顾与展望，在实际生产中的应用等。 关键词：硅砖生产原理应用
一、绪论 耐火材料一般是指耐火度在1580℃以上的无机非金属材料.它包括天然矿石及按照一定的目的要求经过一定的工艺制成的各种产品.具有一定的高温力学性能、良好的体积稳定性，是各种高温设备必需的材料。 原料加工干燥 泥料制备成型烧成制备 耐火材料的生产流程 二、耐火材料的分类 1、酸性耐火材料通常指SiO2含量大于93%的耐火材料，它的主要特点是在高温下能抵抗酸性渣的侵蚀，但易于与碱性熔渣起反应。酸性耐火材料常用的有硅砖和粘土砖。硅砖是含氧化硅93％以上的硅质制品，使用的原料有硅石、废硅砖等，其抗酸性炉渣侵蚀能力强，荷重软化温度高，重复煅烧后体积不收缩，甚至略有膨胀；但其易受碱性渣的侵蚀，抗热振性差。硅砖主要用于焦炉、玻璃熔窑、酸性炼钢炉等热工设备。粘土砖以耐火粘土为主要原料，含有30％～46％的氧化铝，属弱酸性耐火材料，抗热振性好，对酸性炉渣有抗蚀性，应用广泛。 2、碱性耐火材料一般是指以氧化镁或氧化镁和氧化钙为主要成分的耐火材料。这类耐火材料的耐火度都较高，抵抗碱性渣的能力强。例如镁砖、镁铬砖、铬镁砖、镁铝砖、白云石砖、镁橄榄石砖等。主要用于碱性炼钢炉、有色金属冶炼炉及水泥窑炉等。 3、硅酸铝质耐火材料是指以SiO2-Al2O3为主要成分的耐火材料，按其Al2O3含量的多少可以分为半硅质（Al2O315~30%）、粘土质（Al2O3 30~48%）、高铝质（Al2O3大于48%）三类。 4、熔铸耐火材料是指用一定方法将配合料高温熔化后，浇注成的具有一
