磁盘阵列正面图：
磁盘阵列背面图：
1，打开背面风扇的电源（2个），磁盘阵列启动，背面上面的的一个网口是控制口，设定和修改参数必须通过这个口访问，下面并排4个口是通道口，用来数据的交换和储存。2，在前面板有个液晶微型控制键盘，用来配置磁盘阵列，
按键操作说明：ENT长按——进入主菜单
方向键——翻页
ENT短按——选择对应的菜单
3，查看后面控制口(lan)和通道口（ch0~3）的IP地址，以此进入下列菜单
view and edit configuration parameters->conmunication parameters->internet protocol (tcp/ip)->然后选择需要查看的网口，我们现在查看控制口lan的IP，选择lan0->view and set ip address 查看当前的lan口IP或者更改IP,详细配置方法可看附录1《利用液晶面板设置IP地址.pdf》为方便叙述，现在假设lan口IP为192。168.0.2，ch0口IP为192.168.0.3，ch1为192.168.0.4

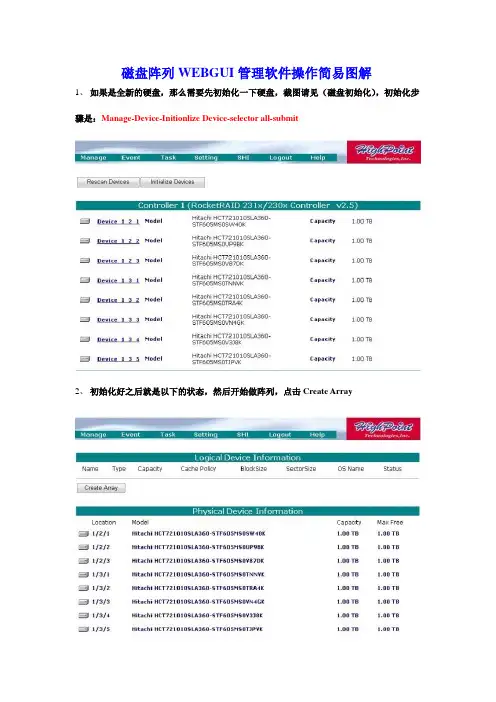

通过IE配置磁盘阵列
4，通过IE输入LAN口地址，//192.168.0.2选择configuration，密码为空，进入配置界面。5，选择logic Drive->create logical Drive(创建RAID),绿色的是可以使用的硬盘。选择要创建
RAID的硬盘，这里选取5块硬盘来创建RAID5+space，在RAID Level里选择RAID5+space Drive，其他默认，点击APPLY确认创建
6，给创建的RAID分区，，点击图画的raid阵列，然后选择PARTITION进入分区列表
7，在下图位置点加号新建分区，减号删除分区
8，创建好分区，点击左边标题栏；host lan->Creat lan创建映射，点击下面的位置，可以看
到分区列表；
9，选中1个分区，根据所要用的CH通道口，将分区映射到通道，这里我们把分区全部映射到ch0，选中p0分区，将channel physical no选择0，点击apply确认。其他分区照做（注，可将同一个分区映射到不同的通道），至此，磁盘阵列已经完全配置好了。
9，在电脑终端安装Initiator-2.08-build3825-x86fre.exe，保证通道口连同到网络，点开Microsoft iSCSI Initiator，点击discovery，在target portals选项框里选择add，添加通道口ch的IP，然后点击targets选项卡，点击log on。当显示targets框体的status显示为connecting，说明连接上磁盘阵列
10，右键我的电脑->管理->磁盘管理，对连接到的硬盘进行格式化，然后就可以使用了。
11，删除磁盘阵列，需要先删除映射，进入管理网站，host lan->list delete选择delete 删除相应的映射，全部删除后，进入logc drive->set delete logic drive ,和给磁盘分区一样，选择磁盘，然后点击delete删除。
通过DOS软件配置RAID步骤：
在终端电脑上安装SecureCRT软件，通过此软件telnet到lan口来配置磁盘阵列打开SecureCRT，选择Terminal（VT100 Mode）登录磁盘阵列管理主界面（Ctrl+L刷新界面）
快速创建逻辑磁盘
1.在主页面按上下键选中Quick installation（快速创建逻辑磁盘做Raid），按Enter键，弹出选项Create Logical Drives？（是否创建逻辑磁盘）选Y es
2.按提示选择raid的类型，然后选中要做raid的硬盘，如图
3.将自动生成的映射删除，这样才能手动分区，如图：
到这里选YES删除映射
4.回到主菜单，选择view and edit Logical drives
选择要分区的Raid，按Enter，在选择Partition logical drive
5.再按一次Enter键，弹出的菜单选择Set Partition Size，输入分区大小
Lun映射
1.逻辑磁盘划分完成后，按Esc返回主界面，选择view and edit host luns 映射逻辑分区，这里显示出所有可用的通道，选择需要的通道（光纤线要连接在磁盘阵列正面对应的通道接口上）
例如：现在映射到CHL 0 ID 112上，按Enter显示映射列表
继续按Enter，按照提示选择前面做好的逻辑磁盘分区
做好映射后，终端配置的方法同网站配置方法的9~10步骤。
磁盘阵列的关机
在液晶控制键盘里，选择system function->shutdown conctoller,点击ent 确认，出现shutdown control ？(确认关闭？)，然后长按ent 2秒，出现shutdown complete reset ctr ？（关闭完成，是否重启?）这是就可以关闭风扇电源了，如果想重启，可以在这里长按ent ，让后系统就重启了
Raid教程：全程图解手把手教你做RAID磁盘阵列 一、磁盘阵列实现方式 磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。 软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。 硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。这样一来，服务器对磁盘的操作就直接通过磁盘阵列卡来进行处理，因此不需要大量的CPU及系统内存资源，不会降低磁盘子系统的性能。阵列卡专用的处理单元来进行操作，它的性能要远远高于常规非阵列硬盘，并且更安全更稳定。 二、几种磁盘阵列技术 RAID技术是一种工业标准，各厂商对RAID级别的定义也不尽相同。目前对RAID 级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、RAID 0＋1和RAID 5。 RAID 0是无数据冗余的存储空间条带化，具有成本低、读写性能极高、存储空间利用率高等特点，适用于音、视频信号存储、临时文件的转储等对速度要求极其严格的特殊应用。但由于没有数据冗余，其安全性大大降低，构成阵列的任何一块硬盘的损坏都将带来灾难性的数据损失。这种方式其实没有冗余功能，没有安全保护，只是提高了磁盘读写性能和整个服务器的磁盘容量。一般只适用磁盘数较少、磁盘容易比较紧缺的应用环境中，如果在RAID 0中配置4块以上的硬盘，对于一般应用来说是不明智的。 RAID 1是两块硬盘数据完全镜像，安全性好，技术简单，管理方便，读写性能均好。因为它是一一对应的，所以它无法单块硬盘扩展，要扩展，必须同时对镜像的双方进行同容量的扩展。因为这种冗余方式为了安全起见，实际上只利用了一半的磁盘容量，数据空间浪费大。 RAID 0＋1综合了RAID 0和RAID 1的特点，独立磁盘配置成RAID 0，两套完整
磁盘阵列可以在安装系统之前或之后产生，系统会视之为一个（大型）硬盘，而它具有容错及冗余的功能。磁盘阵列不单只可以加入一个现成的系统，它更可以支持容量扩展，方法也很简单，只需要加入一个新的硬盘并执行一些简单的指令，系统便可以实时利用这新加的容量。 ·RAID 的种类及应用 IDE和SCSI是计算机的两种不同的接口，前者普遍用于PC机，后者一般用于服务器。基于这两种接口，RAID分为两种类型：基于IDE接口的RAID应用，称为IDE RAID；而基于SCSI接口的RAID应用则相应称为SCSI RAID。 基于不同的架构，RAID 又可以分为: ● 软件RAID (软件RAID) ● 硬件RAID (硬件RAID) ● 外置RAID (External RAID) ·软件RAID很多情况下已经包含在系统之中，并成为其中一个功能，如Windows、Netware及Linux。软件RAID中的所有操作皆由中央处理器负责，所以系统资源的利用率会很高，从而使系统性能降低。软件RAID是不需要另外添加任何硬件设备，因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。 ·硬件RAID通常是一张PCI卡，你会看到在这卡上会有处理器及内存。因为这卡上的处理器已经可以提供一切RAID所需要的资源，所以不会占用系统资源，从而令系统的表现可以大大提升。硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。无论连接何种硬盘，控制权都是在RAID卡上，亦即是由系统所操控。在系统里，硬件RAID PCI卡通常都需要安驱动程序，否则系统会拒绝支持。
·外置式RAID也是属于硬件RAID的一种，区别在于RAID卡不会安装在系统里，而是安装在外置的存储设备内。而这个外置的储存设备则会连接到系统的SCSI卡上。系统没有任何的RAID功能，因为它只有一张SCSI卡；所有的RAID功能将会移到这个外置存储里。好处是外置的存储往往可以连接更多的硬盘，不会受系统机箱的大小所影响。而一些高级的技术，如双机容错，是需要多个服务器外连到一个外置储存上，以提供容错能力。 ·配置RAID磁盘阵列 一、为什么要创建逻辑磁盘？ 当硬盘连接到阵列卡（RAID）上时，操作系统将不能直接看到物理的硬盘，因此需要创建成一个一个的被设置为RAID0,1和5等的逻辑磁盘（也叫容器），这样系统才能够正确识别它。 逻辑磁盘（Logic Drive）、容器(Container)或虚拟磁盘(Virtual Drive)均表示一个意思，他们只是不同阵列卡产商的不同叫法。 二、创建逻辑磁盘的方式 使用阵列卡本身的配置工具，即阵列卡的BIOS。（一般用于重装系统或没有安装操作系统的情况下去创建容器（Adaptec阵列卡）/逻辑驱动器（AMI/LSI 阵列卡）。 使用第三方提供的配置工具软件去实现对阵列卡的管理。如Dell Array Manager。（这些软件用于服务器上已经安装有操作系统） 三、正确识别您的阵列卡的型号（本文以Dell为例，其实都大同小异） 识别您的磁盘阵列控制器（磁盘阵列控制器为可选项, 如果没有购买磁盘阵列控制器的话以该步骤可以省去） 如果您有一块Adaptec磁盘阵列控制器（PERC 2,PERC2/SI,PERC3/SI,PERC3/DI）,在系统开机自检的时候您将看到以下信息: Dell PowerEdge Expandable RAID Controller 3/Di, BIOS V2.7-x [Build xxxx](c) 1998-2002 Adaptec, Inc. All Rights Reserved. <<< Press CTRL+A for Configuration Utility! >>>
1.1 查看/更改控制器属性 依照以下步骤查看和更改控制器属性。 1.单击WebBIOS主界面中的“Controller Selection”，显示当前控制器信息。 说明： 控制器信息分布在两个页面上，可通过单击“Next”和“Back”进行切换。 图2-42 控制器信息界面 2.在控制器信息的第二个页面单击“Next”进入控制器属性界面，如图2-43所示。 说明：
1.控制器属性分布在两个页面上，可通过单击“Next”和“Back”进行 切换。 2.通过“Link Speed”项可进行链路速率设置，如图2-44所示。 图2-43 控制器属性界面 图2-44 设置链路速率
对控制器属性进行设置后，可以单击“Submit”保存设置，或单击“Reset”返回默认值。 1.2 查看/更改虚拟磁盘属性 1.单击WebBIOS主界面中的“Virtual Drives”进入虚拟磁盘选项界 面，如图2-45所示。 图2-45 虚拟磁盘选项界面 选择“Properties”进入虚拟磁盘属性界面，如图2-46所示。 图2-46 虚拟磁盘属性界面
1.在“Properties”信息框中列出了虚拟磁盘的RAID 等级、状态、容量、条带尺寸等信息。 2.在“Policies”信息框中类列出了存储配置创建时设定的虚拟 磁盘配置策略。 3.在“Operations”信息框中列出了允许对虚拟磁盘进行的操作。 在“Operations”信息框中选择要执行的操作，单击“Go”执行。具体选择项介绍如下： 注意： 请在更改虚拟磁盘配置之前确认虚拟磁盘上的数据已经做好备份。 0.Virtual Drive Erase：擦除虚拟硬盘中所有用户自定义信息， 有Simple、Normal和Thorough三种方式。 1.Delete：删除虚拟硬盘。 2.Locate：使能当前虚拟硬盘对应的实际物理硬盘的LED灯，并 闪烁。本功能只在硬盘已被正确安装在硬盘托架中，并支持SA FTE时可用。
一、为什么要创建逻辑磁盘？ 当硬盘连接到磁盘阵列卡上时,操作系统将不能直接看到物理的硬盘,因此需要创建成一个一个的被设置为RAID0,1和5等的逻辑磁盘（也叫容器）,这样系统才能够正确识别它。 逻辑磁盘（Logic Drive）、容器(Container)或虚拟磁盘(Virtual Drive)均表示一个意思,他们只是不同阵列卡产商的不同叫法。 二、创建逻辑磁盘的方式 使用磁盘阵列卡本身的配置工具,即磁盘阵列卡的BIOS。（一般用于重装系统或没有安装操作系统的情况下去创建容器（Adaptec阵列卡）/逻辑驱动器（AMI/LSI阵列卡）。 使用第三方提供的配置工具软件去实现对阵列卡的管理。如Dell Array Manager。（这些软件用于服务器上已经安装有操作系统） 三、正确识别您的阵列卡的型号 识别您的磁盘阵列控制器（磁盘阵列控制器为可选项, 如果没有购买磁盘阵列控制器的话以该步骤可以省去） 如果您有一块AMI/LSI磁盘阵列控制器(PERC2/SC,PERC2/DC,PERC3/SC,PERC3/DC, PERC4/DI, PERC4/DC), 在系统开机自检的时候您将看到以下信息: Dell PowerEdge Expandable RAID Controller BIOS X.XX Jun 26.2001 Copyright (C) AMERICAN MEGATRENDS INC. Press CTRL＋M to Run Configuration Utility or Press CTRL＋H for WebBios 或者 PowerEdge Expandable RAID Controller BIOS X.XX Feb 03,2003 Copyright (C) LSI Logic Corp. Press CTRL＋M to Run Configuration Utility or Press CTRL＋H for WebBios 此款磁盘阵列卡的配置方法请参考如下： 在AIM/LSI磁盘阵列控制器上创建Logical Drive (逻辑磁盘) --- PERC2/SC,PERC2/DC,PERC3/SC,PERC3/DC,PERC3/DCL --- PERC4 DI/DC (略有不同,请仔细阅读下列文档) *注意：请预先备份您服务器上的数据,配置磁盘阵列的过程将会删除您的硬盘上的所有数据! 1) 在自检过程中,当提示按Ctrl+M键,按下并进入RAID的配置界面。 2) 如果服务器在Cluster 模式下,下列信息将会显示\"按任意键继续\"。
Raid教程：全程图解手把手教你做RAID 说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。 一、磁盘阵列实现方式 磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。 软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。 硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。磁盘阵列卡拥有一个专门的处理器，如Intel 的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。这样一来，服务器对磁盘的操作就直接通过磁盘阵列卡来进行处理，因此不需要大量的CPU及系统内存资源，不会降低磁盘子系统的性能。阵列卡专用的处理单元来进行操作，它的性能要远远高于常规非阵列硬盘，并且更安全更稳定。 二、几种磁盘阵列技术 RAID技术是一种工业标准，各厂商对RAID级别的定义也不尽相同。目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、RAID 0+1和RAID 5。 RAID 0是无数据冗余的存储空间条带化，具有成本低、读写性能极高、存储空间利用率高等特点，适用于音、视频信号存储、临时文件的转储等对速度要求极其严格的特殊应用。但由于没有数据冗余，其安全性大大降低，构成阵列的任何一块硬盘的损坏都将带来灾难性的数据损失。这种方式其实没有冗余功能，
适用于Perc3/SC/DC/QC Perc4/DC/DI Perc4E/DI/DC 使用新配置（文档中的配置方法仅供参考） 配置热备（hotspare）请点击这里 https://www.doczj.com/doc/5c13432371.html,/cn/zh/forum/thread.asp?fid=19&tid=31778 注意：对阵列以及硬盘操作可能会导致数据丢失，请在做任何操作之前，确认您的数据已经妥善备份！！！ New Configuration（新配置）选项允许将逻辑驱动器与多个物理阵列相关联（阵列跨接）。注意：选择New Configuration（新配置）选项将擦除所选控制器上现有的配置信息。要使用跨接功能并保持现有的配置，应使用View/Add Configuration（查看/添加配置） 1.从Management Menu（管理菜单）中选择Configure（配置）。 2.选择Configure（配置）-> 这里建议选择view/add Configuration。如果是新配置，就选择new configuration. 阵列选择窗口显示与当前控制器相连接的设备。屏幕底部显示热键信息。
热键具有以下功能：
磁盘阵列配置全程解（图) 说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。 一、磁盘阵列实现方式 磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。 软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连 接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/ Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统
可以实现RAID 1功能。软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。 硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。这样一来，服务器对磁盘的操作就直接通过磁盘阵列卡来进行处理，因此不需要大量的CPU及系统内存资源，不会降低磁盘子系统的性能。阵列卡专用的处理单元来进行操作，它的性能要远远高于常规非阵列硬盘，并且更安全更稳定。 二、几种磁盘阵列技术 RAID技术是一种工业标准，各厂商对RAID级别的定义也不尽相同。目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、RAID 0＋1和RAID 5。 RAID 0是无数据冗余的存储空间条带化，具有成本低、读写性能极高、存储空间利用率高等特点，适用于音、视频信号存储、临时文件的转储等对速度要求极其严格的特殊应用。但由于没有数据冗
此文档为自行整理，非官方提供资料，仅供参考。疏漏之处敬请反馈。 对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。 名称解释： Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组 VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VD PD(Physical Disk)：物理磁盘 HS：Hot Spare 热备 Mgmt：管理 【一】，创建逻辑磁盘 1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单 2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘
3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。 选择不同的级别，选项会有所差别。选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。
4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的 VD Size中可以显示这个RAID的默认容量信息。有X标志为选中的硬盘。 选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。 VD Name根据需要设置，也可为 空。 注：各RAID级别最少需要的硬盘数量，RAID0=1 RAID1=2 RAID5=3 RAID10=4 RAID50=6 5、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings处，按空格键开启（禁用）高级设置。如果开启后（红框处有X标志为开启），可以修改Stripe Element Size大小，以及阵列的Read Policy与Write Policy，Initialize处可以选择是否在阵列配置的同时进行初始化。 高级设置默认为关闭（不可修改），如果没有特殊要求，建议不要修改此处的设置。
磁盘阵列初步图文教程 闲来无事，组了个raid 0，感觉还不错，速度有明显提高，加载游戏和启动程序速度有所改善先上对比图吧。 单碟速度下图： raid0 速度下图： 用的硬盘呢是这个，俩希捷500g单碟
步骤/方法 1. 1 下面说说步骤吧，因为板子不一样，进入和设置的方法有所区别，下面以我的P55A-UD3R为例,intel板子设置基本相同： 首先在电源开启后B I O S在进行P O S T时，按下
RAID磁盘阵列|1|1 据统计60%的企业关键数据都存储在企业内部员工的PC机和笔记本 电脑上。对这部分的数据的存储管理及备份管理本应是一个重要问题，但因为用户过于分散及管理工作过于琐碎等原因，反而疏忽了对这些机器上的数据的管理，由于各种原因造成数据丢失。 磁盘阵列的使用方式根据具体需求的不同，连接和配置的方式可谓 是多种多样，都具有各自的特点和功能。 本方案将采用IBM DS4200 磁盘阵列柜为模型，列举目前最具代表性 的配置安装方式供客户参考。 磁盘阵列配置安装
典型用户网络结构: 2.1连接示意图如下： 如图所示，公司、学校。内网有文件服务器１台、WEB 服务器１台、OA 服务器一台、MIS 服务器１台、SQL 数据库服务器１台、共有办公电脑X 台左右客户需求： 1. 公司，学校。需对企业局域网内的PC及工作站终端重要数据备份至服务器 2. 将服务器上的数据备份到磁盘阵列 3. 服务器系统备份、重要PC系统备份 4. 保证公司文件资料的安全性 硬件需求： 1. 服务器一台 2. 磁盘阵列柜一台 综合分析： 此方案硬件连接方便，只需增加存储设备，和一台服务器就能建立 硬件平台，成本小且组建迅速。 典型用户网络结构是目前大多数企业公司现行的网络结构，增加此 方案中磁盘阵列容易实现，能满足客户的多重基本需求，有立竿见影的 作用且使用效率高，硬件方面设备维护简单，数据集中管理，唯独各种 数据（邮件，myserver等）的备份都需要手动操作。但可以使用恰当的 软件弥补该缺点，智能自动备份各种数据
2.2 双机热备方案： 根据ds4300磁盘阵列具有双控制卡的特定本节采用全冗余建议方案 采用2 台IBM p5 520 服务器运行应用，分别运行HACMP 软件， 保证系统的高可靠性。 采用2 台2005 －H08 光纤交换机建立存储局域网环境，分别连 接两台p5 520 服务器和磁盘阵列。2 台光纤交换机可以避免单点故障。 采用IBM DS4300 保证数据存储的可靠性和读取效率。 2 台p5 520 分别通过2 根光纤连接到2 台存储光纤交换机， DS4300 通过4 根光纤连接到2 台存储光纤交换机，如此连接即保证了可靠性，又提高了数据访问的效率。 硬件需求：（所有配置只提供参考，具体根据需求提供详细配置） 服务器：IBM p5 520 2 台；2 颗1.5GHz/1.65GHz 的power5 处 理器，4GB 内存。 2 块73GB 内置硬盘: 用于安装操作系统
海康威视磁盘阵列使用说明 一.登录 1.存储系统默认登录账户为：web_admin 密码为：123 2.登录时应以高级模式登录 二.设定IP SAN的访问IP 管理员可以通过与存储设备相互连通的网络，来设置IP SAN的访问IP。存储设备分为管理网口和数据网口，可以通过管理网口或者数据网口连接管理PC 连接管理网口后，用户可以将用来进行存储管理的设备IP改为同网段的IP，确认网络连接正常后，便可以在IE中输入：https：//192.168.10.138：2004来登录IP SAN的管理界面。 一.网络配置 下图是系统正常登录后的界面，如图1所示 图1 1.进入系统后，可以首先进入网络管理，在进入网络管理界面后首先要进行网口绑定：点击“绑定管理”按钮，在弹出的界面选择要绑定的网口且绑定模式为“虚拟化”，在点击“创建绑定”并确认绑定成功 2.接下来就是“网口管理”，网口管理即就是修改系统IP
地址，进入网口管理界面如图2所示：可在此修改系统的访问IP地址 图2 二.创建RAID 1.网络管理之后就是RAID管理，首先要创建阵列，进入“阵列创建”界面，如图3所示 图3
输入阵列名称，并将阵列类型选为RAID5，然后在可用物理盘中勾选至少3块盘创建阵列，选好后点击“创建阵列”即可。 2.第二步则要进行“阵列重构”，阵列重构是对于已经存在的阵列中，某个物理盘出现不稳定或者出现故障的情况下，为了拯救出故障硬盘中的数据而设定的，从而达到保护数据和恢复阵列的完整性。但，前提是系统中存在可用的物理盘，并且和出故障的硬盘容量大小相同。如图4所示 图4 初始时候阵列自动重构状态默认是关闭的，首先我们要开启自动重构然后输入阵列名称并选择1块可用物理盘，点击“重构阵列”（阵列重构一般是在有故障盘的时候才会用到）
说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。 一、磁盘阵列实现方式 磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。 软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。 硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片， HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。这样一来，服务器对磁盘的操作就直接通过磁盘阵列卡来进行处理，因此不需要大量的CPU及系统内存资源，不会降低磁盘子系统的性能。阵列卡专用的处理单元来进行操作，它的性能要远远高于常规非阵列硬盘，并且更安全更稳定。 二、几种磁盘阵列技术 RAID技术是一种工业标准，各厂商对RAID级别的定义也不尽相同。目前对RAID级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、RAID 0+1和RAID 5。
磁盘阵列
RAID 独立磁盘冗余阵列 RAID是英文Redundant Array of Independent Disks的缩写，翻译成中文意思是“独立磁盘冗余阵列”，有时也简称磁盘阵列（Disk Array）。 简单的说，RAID是一种把多块独立的硬盘（物理硬盘）按不同的方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据备份技术。组成磁盘阵列的不同方式成为RAID 级别（RAID Levels）。数据备份的功能是在用户数据一旦发生损坏后，利用备份信息可以使损坏数据得以恢复，从而保障了用户数据的安全性。在用户看起来，组成的磁盘组就像是一个硬盘，用户可以对它进行分区，格式化等等。总之，对磁盘阵列的操作与单个硬盘一模一样。不同的是，磁盘阵列的存储速度要比单个硬盘高很多，而且可以提供自动数据备份。 RAID技术的两大特点：一是速度、二是安全，由于这两项优点，RAID技术早期被应用于高级服务器中的SCSI接口的硬盘系统中，随着近年计算机技术的发展，ＰＣ机的CPU的速度已进入GHz 时代。IDE接口的硬盘也不甘落后，相继推出了ATA66和ATA100硬盘。这就使得RAID技术被应用于中低档甚至个人ＰＣ机上成为可能。RAID通常是由在硬盘阵列塔中的RAID控制器或电脑中的RAID卡来实现的。 RAID技术经过不断的发展，现在已拥有了从 RAID 0 到 6 七种基本的RAID 级别。另外，还有一些基本RAID级别的组合形式，如RAID 10（RAID 0与RAID 1的组合），RAID 50（RAID 0与RAID 5的组合）等。不同RAID 级别代表着不同的存储性能、数据安全性和存储成本。但我们最为常用的是下面的几种RAID形式。 RAID级别的选择有三个主要因素：可用性（数据冗余）、性能和成本。如果不要求可用性，选择RAID0以获得最佳性能。如果可用性和性能是重要的而成本不是一个主要因素，则根据硬盘数量选择RAID 1。如果可用性、成本和性能都同样重要，则根据一般的数据传输和硬盘的数量选择RAID３、RAID５。
磁盘阵列的配置 联想surefibre620 磁盘阵列系统支持主机服务器fc 路径的带内管理、控制器以太网路径的带外管理和控制器串口管理三种管理、监控和配置方式，根据您的实际需求选择您条件允许的或习惯的管理方式。此外，使用串口(rs-232)的还可以诊断控制器和设置控制器的ip 地址。 1． san 带内管理： 必须有和磁盘阵列直接连接或同处于san 网络同一分区内的主机服务器，具体参见下一章的关于santricity8.40 管理软件的介绍； 2． ethernet 带外管理： 采用rj45 接口网线分别连接两个控制器的以太网口，连入您的内部局域网络，然后使用串口配置控制器的ip 地址，使得您局域网内的控制器台或工作站或pc 终端可以使用sa ntricity 管理软件进行管理；如图所示，连接以太网连接线缆，请务必同时连接两根网！ 3． rs232 串口方式： 分别连接控制器的rs232 接口，surefibre620r 控制器支持交叉方式的串口线，这种管理方式一般只用来清除系统配置并更改控制器ip 地址，系统出厂设置为192.168.128.1 01 和192.168.128.102，您可以根据实际需求来进行更改。 串口超级终端波特率为9600，数据位8，停止位1，无校验，无流控制，进入连接状态后同时按ctrl+break，此时系统会提示在5 秒内按esc 即可进入shell，如果按空格spac e 则会将控制器波特率更改为您终端设置的波特率值，提示输入用户名：请键入infiniti，回车； 一般做三步操作： 1 syswipe 擦除阵列所有配置信息，恢复起始出厂设置，如果先前系统加电时有报警现象发生而各部件又工作正常，这是一个很有效的方法； 2 netcfgshow 查看当前网络设置，主要是ip 地址、网关和子网掩码； 3 netcfgset 更改控制器ip 地址； 需要说明的是三个步骤都必须在两个控制器上分别进行一次操作，同时控制器也会重起，ip地址更改后，请检查确认均可以ping通！ 串口配置使用只允许以上三种操作，其它操作未经联想允许或非经联想技术工程师操作不允许进行，否则造成的任何后果由用户自己承担！ 实验目的：学会使用Storage Manager 进行磁盘阵列的基本配置 实验软件：IBM FAStT Storage Manger 8 Storage Manager软件是IBM公司开发的专门用于其DS4000系列盘阵的配置工具，该工具可运行于Windows操作系统上，通过以太网与磁盘阵列通信，从而对其进行配置。 实验环境说明：该实验模拟一小型企业，现有服务有SQL Server数据库、HTTP Web服务、FTP服务器主要用于存放较大的视频文件、MAIL邮件服务器。 在线代理|网页代理|代理网页|https://www.doczj.com/doc/5c13432371.html,
