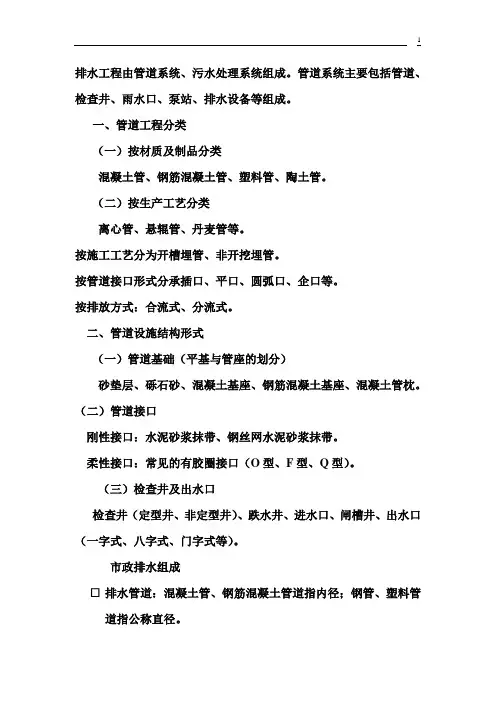

排水管道接口及形式
排水管道的不透水性和耐久性，在很大程度上取决于敷设管道时接口的质量。据统计，排水管道呈现的疑问，有70%以上是管道接口的疑问。所以，管道接口应具有满足的强度、不透水、能反抗污水或地下水的腐蚀，具有必定的弹性，而且施工便利。

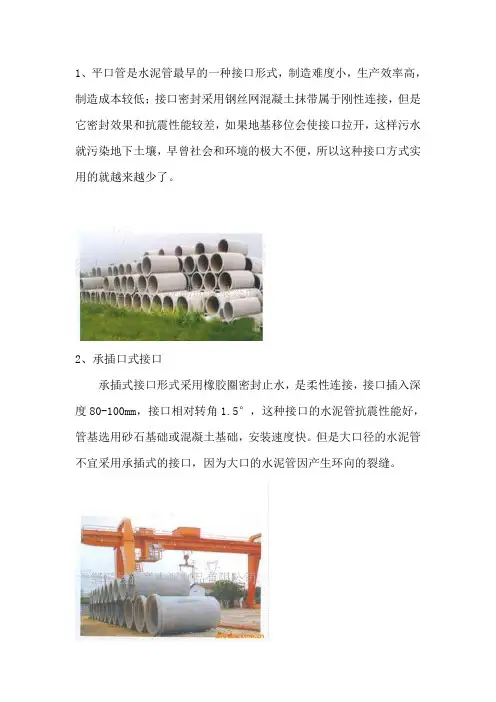

一、接口的方式
依据接口的弹性，通常将接口分为柔性、刚性和半柔半刚性三种方式。
（一）柔性接口
柔性接口答应管道纵向轴线交织3—5mm或交织一个较小的视点，而不至导致渗漏。柔性接口通常用在地基软硬纷歧，沿管道轴向沉陷不均匀的无压管道上。柔性接口施工杂乱，造价高，在地震区选用有它共同的优越性。
（二）刚性接口
刚性接口不答应管道有轴向的交织，但比柔性接口施工简略、造价较低，因而选用较广泛。刚性接口抗震功能差，用在地基对比杰出，有带开根底的无压管道上。
（三）半柔半刚性接口
（一）水泥砂浆抹带接口
归于刚性接口。在管子接口处用1：2.5——3水泥砂浆抹成半椭圆形或其他形状的砂浆带，带宽120—150mm。通常适用于地基土质较好的雨水管道，或用于地下水位以上的污水支线上。企口管、平口管、承插管均可选用此种接口。
（二）钢丝网水泥砂浆抹带接口
归于刚性接口，将抹带规模的管外壁凿毛，抹1：2.5水泥砂浆一层厚15mm，中心选用20号10X10钢丝网一层，两头刺进根底混凝土中，上面再抹砂浆一层厚10mm。恰当用于地基土质较好的具有带形根底的雨水、污水管道上。
（三）承插式橡胶圈接口
属柔性接口。此种承插式管道与前所述承插口混凝土管不一样，它在插口处设一凹槽，防目橡胶圈掉落，该种接口的管道有配套的“O”开橡胶圈。此种接口施工便利，适用于地基土质较差，地基硬度不均匀或地震区。
（四）企口式橡胶圈接口
属柔性接口。是从国外引入的新式技术。配有与接口配套的“q”形橡胶圈。刻种接口适用地基土质欠好，有不均匀沉降区域，既可用于开槽施工，也可用于顶管施工。（五）预制套环石棉水泥（或沥青砂）接口
归于半柔半刚性接口。石棉水泥分量比为水：石棉：水泥=1：3：7（沥青砂配比为沥青：石棉：砂=1：0.67：0.67）。适用于地基不八成段，或地基通过处置后管道能够发生不均匀沉陷胜坐落地下水位以下，内压低于10m高水柱的管道上。
（六）现浇混凝土套环接口]为刚性接口。
适用于加强管道接口的刚度，可依据规划需求选用。别的，顶管施工时选用的接口方式与开槽施工不一样，顶管施工的接口方式将在掘进顶管法施工中介绍。
排水管道安装施工工艺标准 目次 前言 I 1 范围 1 2 规范性引用文件 1 3 施工准备 1 4 施工工艺 2 5 质量标准 4 6 成品保护措施 5 7 职业安全健康和环境措施 5 8 质量记录 6 前言 为满足建筑施工质量验收新版规范的要求，规范室外排水管道的施工，健全公司管理体系，提升管理水平，特编制本工艺标准。本标准对室外排水管道安装的施工工艺要求进行了规定。 排水管道安装施工工艺标准 1.范围 本工艺适用于工业与民用建筑室外排水管道安装工程。包括塑料管、铸铁管、混凝土管、钢筋混凝土管的安装施工。 2.规范性引用文件 中华人民共和国国家标准《建筑工程施工质量验收统一标准》GB50300-2001 中华人民共和国国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 3.施工准备 3.1人员准备： 全考试，合格后方可上岗。 3.2技术准备： 作业指导书编制出台，施工图纸专业会审、系统会审、综合会审基本完。P3施工网络计划编制出台。对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。 3.3材料准备： 钢筋、水泥、黄砂、石子及各类管件等原材料按要求到位，且有出厂证明书和复试报告，并要求标识清楚。周转性材料（钢模板、扣件、脚手架、木跳板等）准备齐全，且按照施工布置要求的位置堆放整齐。 3.4主要机具： 机械、工器具配备一览表
3.5作业条件 施工用水、用电和施工排水按照临建设计图布置完毕，并保持排水畅通。 4.施工工艺 4.1施工工艺流程 施工工艺流程图 4.2施工工艺(操作细则) 4.2.1基槽开挖 ①沟槽开挖时间尽量选在晴天进行，开挖应连续进行，尽快完成。 ②施工过程中应防止地面水流入，以免引起塌方或地基土遭到破坏。 ③开挖土方时，若土方量不大，应有计划地堆置在现场，满足基槽回填需要，若有余土，则应 考虑好弃土地点，并及时将土运走。 ④开挖土方位置应距离坑边在0.8m以外，堆置高度不宜超过1.5m，以免影响施工或造成土壁 的崩塌。 ⑤基坑开挖时，应防止搅动地基土层，要加强测量，以免超挖，如发生超挖现象，可用砂、砾 石或与挖方相同的土填补，并夯实至要求的密实度。 ⑥为了防止基坑的基土遭受雨水浸蚀，开挖好后，尽量减少暴露时间，及时进行垫层的施工和 管道安装。 ⑦用机械开挖时，保留300mm土人工清槽，不得超挖；挖土过程中或雨后复土，应随时检查土 壁的稳定性和支撑情况，发现问题要及时采取措施。 ⑧沟槽开挖前应及时将管道进货到位，以便能在开挖后及时埋设，每次挖槽不易过长，防止雨 季到来导致槽内积水产生浮管现象。沟槽开挖后，尽快埋管、回填土。基槽开挖采用机械开挖，路边的排水明沟必须提前疏通，以便排水。深度大于1.5米的沟槽四周围上红白栏杆。 ⑩沟槽每侧临时堆土或施加其他荷载时，应符合下列规定： a.不得影响建筑物，各种管线和其他设施的安全； b.不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其 正常使用。 c.回填土区基础挖方放坡系数为1：0.75，原土区挖方放坡系数为1：0.5,基础内每边留施 工面500mm。土方开挖后，应会同设计、建设单位一起进行现场检查并验槽，在验槽过程 中要检查基坑的平面位置、坑底尺寸、标高和边坡坡度是否符合设计要求，检查土质情况，并要填写好隐蔽工程验收记录。 4.2.2沟底处理
排水管道接口及形式 排水管道的不透水性和耐久性，在很大程度上取决于敷设管道时接口的质量。据统计，排水管道呈现的疑问，有70%以上是管道接口的疑问。所以，管道接口应具有满足的强度、不透水、能反抗污水或地下水的腐蚀，具有必定的弹性，而且施工便利。 一、接口的方式 依据接口的弹性，通常将接口分为柔性、刚性和半柔半刚性三种方式。 （一）柔性接口 柔性接口答应管道纵向轴线交织3—5mm或交织一个较小的视点，而不至导致渗漏。柔性接口通常用在地基软硬纷歧，沿管道轴向沉陷不均匀的无压管道上。柔性接口施工杂乱，造价高，在地震区选用有它共同的优越性。 （二）刚性接口 刚性接口不答应管道有轴向的交织，但比柔性接口施工简略、造价较低，因而选用较广泛。刚性接口抗震功能差，用在地基对比杰出，有带开根底的无压管道上。 （三）半柔半刚性接口 （一）水泥砂浆抹带接口 归于刚性接口。在管子接口处用1：2.5——3水泥砂浆抹成半椭圆形或其他形状的砂浆带，带宽120—150mm。通常适用于地基土质较好的雨水管道，或用于地下水位以上的污水支线上。企口管、平口管、承插管均可选用此种接口。 （二）钢丝网水泥砂浆抹带接口
归于刚性接口，将抹带规模的管外壁凿毛，抹1：2.5水泥砂浆一层厚15mm，中心选用20号10X10钢丝网一层，两头刺进根底混凝土中，上面再抹砂浆一层厚10mm。恰当用于地基土质较好的具有带形根底的雨水、污水管道上。 （三）承插式橡胶圈接口 属柔性接口。此种承插式管道与前所述承插口混凝土管不一样，它在插口处设一凹槽，防目橡胶圈掉落，该种接口的管道有配套的“O”开橡胶圈。此种接口施工便利，适用于地基土质较差，地基硬度不均匀或地震区。 （四）企口式橡胶圈接口 属柔性接口。是从国外引入的新式技术。配有与接口配套的“q”形橡胶圈。刻种接口适用地基土质欠好，有不均匀沉降区域，既可用于开槽施工，也可用于顶管施工。（五）预制套环石棉水泥（或沥青砂）接口 归于半柔半刚性接口。石棉水泥分量比为水：石棉：水泥=1：3：7（沥青砂配比为沥青：石棉：砂=1：0.67：0.67）。适用于地基不八成段，或地基通过处置后管道能够发生不均匀沉陷胜坐落地下水位以下，内压低于10m高水柱的管道上。 （六）现浇混凝土套环接口]为刚性接口。 适用于加强管道接口的刚度，可依据规划需求选用。别的，顶管施工时选用的接口方式与开槽施工不一样，顶管施工的接口方式将在掘进顶管法施工中介绍。
排水工程混凝土管道接口密闭处理的施工方法 摘要：采用901胶和水泥等材料按一定配比混合均匀后进行管道接口密封，效果很好，闭水试验可以一次成功，使地下排水管道最大程度减少了渗漏现象，也避免了因管道渗漏而造成的道路沉降，保证了工程质量。 关键词：排水工程混凝土管道接口密闭处理防止渗漏 中图分类号：tu377文献标识码： a 文章编号： abstract: take 901 glue and cement and other materials to seal pipe joints a certain ratio of mixed to good effect, shuts the water test can be a successful underground drains to minimize leakage, it also to avoid the infiltration due to pipeline leakage caused by road subsidence, to ensure the quality of the project.key words: drainage works; sealed concrete pipes interface processing; to prevent leakage 随着城市化进程不断推进，市政道路越做越多，但有很多城市道路出现了不同程度的沉降，因地下排水管道漏水造成路面塌陷现象尤其严重。因用普通水泥砂浆进行管道接口密封，很容易造成渗漏，且闭水试验往往很难成功，我公司承建的南京和扬州地区多条道路上采用901胶和水泥等材料按一定配比混合均匀后进行管道接口密封，效果很好，闭水试验可以一次成功，使地下排水管道最大程度

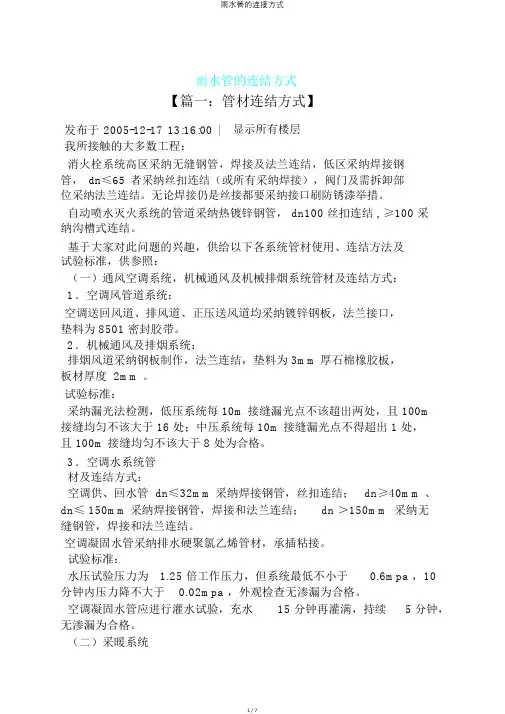

给排水管材选用及连接方式 一、消防给水管材及接法 1. 管材自动喷水灭火系统和水喷雾灭火系统报警阀以前的管道、消火栓系统给水管，架空时应采用内外壁热浸镀锌钢管;埋地时应采用球墨铸铁管，自动喷水灭火系统和水喷雾灭火系统报警阀以后的管道可采用热浸镀锌钢管、铜管、不锈钢管及钢涂塑、不锈钢衬塑等管道。 2. 采用钢管时压力小于等于2MPA时，最小壁厚有要求，详技术措施P274。 3. 热浸镀锌焊接钢管分为普通钢管、加厚钢管、和无缝钢管，当系统压力小于等于1.0MPA时，可采用热浸镀锌焊接钢管;当系统压力在1.0-1.6间时，应采用热浸镀锌焊接加厚钢管;当系统压力大于1.6时应采用热浸镀锌无缝钢管。 4. 当喷头为60度锥管螺纹时(NT)，宜采用热浸镀锌无缝钢管。 5. 管道接口：卡箍连接、螺纹连接、法兰和焊接。系统管道的连接镀锌钢管应采用槽式连接件(卡箍)、螺纹或法兰连接。报警阀前采用内壁不防腐钢管时，可焊接连接。系统中管径DN小于等于80时，采用螺纹连接，管径DN大于80时，可采用卡箍连接、法兰连接或焊接。因卡箍连接要求的施工空间小，便于维修，是目前最佳的连接方式。 二、建筑物内排水管道管材及接法 1. 建筑物内排水管道管材应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件。 2. 环境温度可能出现0度以下的场所应采用金属排水管;连续或经常排水温度大于40度或瞬时排水温度大于80度的排水管道，如公共浴室、旅馆等有热水供应系统的卫生间生活废水排水管道系统、高温排水设备的排水管道系统、公共建筑厨房及灶台等有热水排出的排水横支管及横干管等，应采用金属排水管或耐热塑料排水管。 3. 压力排水管道可采用耐压塑料管、金属管或涂塑复合钢管。 4. 对建筑标准要求较高的建筑、要求环境安静的场所，当普通塑料排水管道的水流噪声不能满足噪声控制要求时，应采取相应空气隔声或结构隔声措施，如选用特制的消声管材及管件、采用隔声效果好的墙体(实体墙、夹层轻质墙、有泡沫塑料填充的隔声墙等)、管道支架设橡胶衬垫、穿越楼板处管道外壁包缠消音绝缘材料、设置器具通气管等。 5. 排放带酸、碱性废水的实验楼、教学楼或医院等选用塑料排水管材时，应注意废水的酸碱、化学成分对塑料管材质和接口材料的侵蚀。
(二)承插口钢筋混凝土排水管施工方案 污水工程采用采用D=400?800的承插口钢筋混凝土管；管基全部采用180°天然级配砂石垫层基础，接口处承口下应保证有设计要求值的砂石垫层；接口采用承插口接口；检查井采用06MS201-1图集。 1、安装前准备工作 (1)管材质量检验 承口和插口工作面光洁平整，局部凹凸度用尺量不超过2mm,无蜂窝、灰渣、刻痕和脱皮现象，钢筋保护层厚度不超过止胶台高度。 管体内外表面无漏筋、空鼓、蜂窝、裂纹、脱皮、碰伤等缺陷。管体外表面要有合格证、管材型号、出厂水压试验结果、制造及出厂日期等标识。 (2)接口胶圈质量检验 密封胶圈必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷；其 硬度、压缩率、抗拉力、几何尺寸等要符合有关规范和设计的规定。 检查证明胶圈出厂检验质量合格德检验报告；产品达到现场后，要抽检5%的密封胶圈的硬度、压缩率、抗拉力，其值不得小于出厂合格标准。 (3)垫层砂质量检查 采用坚硬、洁净、级配良好的天然砂，含泥量不大于5%。砂的品质、质量要符合国家现行标准《普通混凝土用砂质量标准及检验方法》(JGJ52)得要求，进场后按照有关规定进行取样试验。 (4)机具准备

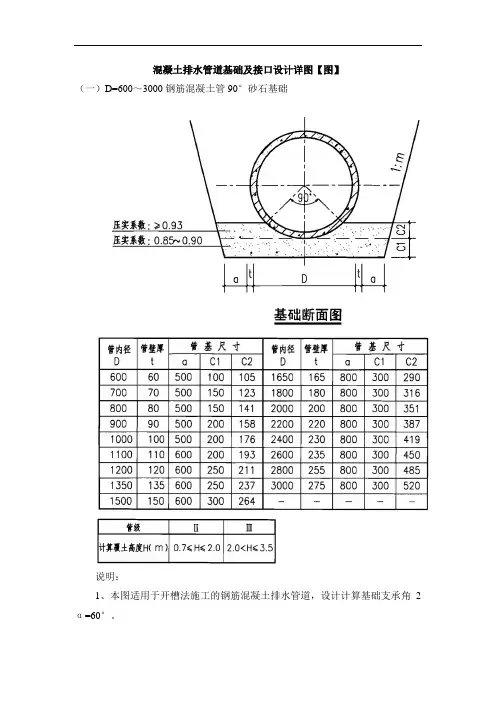

根据管道直径的大小，选择合适的汽车吊、挖掘机、运输汽车、机动翻斗车、推土机、压路机、振动夯、蛙式打夯机、切管机、发电机、倒链、手拉葫芦、千斤顶等机具组合进行管道的安装和回填施工。 2、承插口钢筋混凝土排水管道工艺流程 承插口钢筋混凝土排水管道工艺流程 （1）砂垫层基础 1）管道土方挖除后，人工清理槽底至设计高程。之后马上铺筑砂垫 层基础，尽量减少晾槽时间。向沟槽内下砂石料应按照每米用量进行控制，避免在槽底堆料和再由下向上导料。 2）砂石基础由人工平整，摊铺应按照设计厚度加一定的松铺系数。 虚铺厚度暂不能确定时，应作试验段进行测试，取得准确数据后再大面积施工。

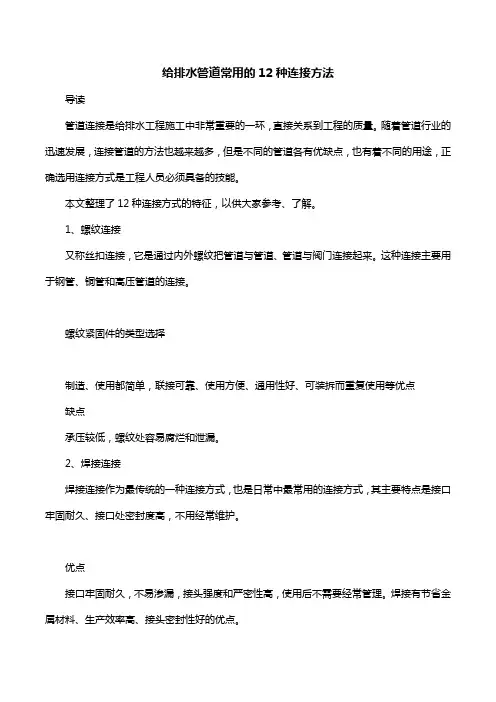

给排水管道连接方式汇总 1管道丝扣连接（镀锌钢管、衬塑镀锌钢管） 1断管：根据现场测绘草图，在选好的管材上画线，按线断管。— a用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。断管时压手柄用 力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。 b用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。］ 2套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径15-32mm 者套丝2次， 40-50mm者套丝3次，70mm以上者套丝3-4次为宜。 a用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上 好板牙，按管径对好刻度的适当位置，紧住固定扳机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开扳机。 b用手工套丝板套丝，先松开固定扳机，将套丝板板盘退到零度，按顺序号上好板牙，把 板盘对准所需刻度，拧紧固定扳机，将管材放在压力案压力钳内，留出适当长度卡紧，将套 丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上2-3扣，再站到侧面扳套丝板，用力要均匀，待丝扣即将套成时，轻轻松开扳机，开机退板，保持丝扣应有锥度。 3配装管件：根据现场测绘草图将已套好丝扣的管材，配装管件。 a配装管件时应将所需管件带入管丝扣，试试松紧度（一般用手带入3扣为宜），在丝扣处 涂铅油、缠麻后带入管件，然后用管钳将管件拧紧，使丝扣外露2-3扣，去掉麻头，擦净铅 油，编号放到适当位置等待调直。 b根据配装管件的管径的大小选用适当的管钳 4.管段调直：将已装好管件的管段，在安装前进行调直。 a在装好管件的管段丝扣处涂铅油，联接两段或数段，联接时不能只顾预留口方向而要照顾 到管材的弯曲度，相互找正后再将预留口方向转到合适部位并保持正直。 b管段联接后，调直前必须按设计图纸核对其管径、预留口方向、变径部位是否正确。_ c管段调直要放在调管架上或调管平台上，一般两人操作为宜，一人在管段端头目测，一人 在弯曲处用手锤敲打，边敲打，边观测，直至调直管段无弯曲为止，并在两管段联接点处标 明印记，卸下一段或数段，再接上另一段或数段直至调完为止。 d对于管段联接点处的弯曲过死或直径较大的管道可采用烘炉或气焊加热到600-800 C （火红色）时，放在管架上将管道不停的转动，利用管道自重使其平直，或用木版垫在加热处用锤轻击调直，调直后在冷却前要不停的转动，等温度将到适当时在加热处涂抹机油。 凡是经过加热调直的丝扣，必须标号印记，卸下来重新涂铅油缠麻，再将管段对准印记拧紧。 e配装好阀门的管段，调直时应先将阀门盖卸下来，将阀门处垫实再敲打，以防震裂阀体。 f镀锌碳素钢管不允许用加热法调直。 g管段调直时不允许损坏管段。 2管道法兰连接（需要拆卸、与设备阀门等连接） 2.1凡管段与管段采用法兰盘联接或管段与法兰阀门连接者，必须按照设计要求和工作压力 选用标准法兰盘。 2.2法兰盘的联接螺栓直径、长度应符合规范要求，紧固法兰盘螺栓时要对称拧紧，紧固 好的螺栓外露丝扣应为2-3扣，不宜大于螺栓直径的二分之一。 2.3法兰盘连接衬垫，一般给水（冷水）采用厚度为3mm的橡胶垫，供热、蒸汽、生活热 水管道应采用厚度为3mm的石棉橡胶垫。垫片要与管径同心，不得放偏。 3管道焊接 3.1根据设计要求，工作压力在0.1MPa以上的蒸汽管道、一般管径在32mm以上的采暖管 给排水管道连接方式汇总
