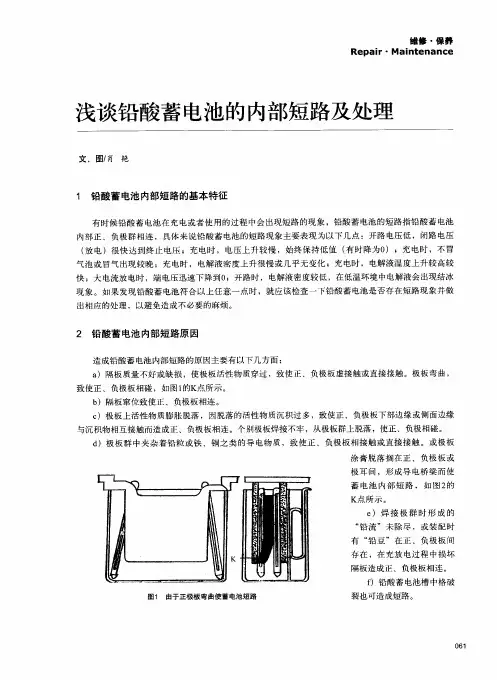

铅酸蓄电池内部短路原因以及处理办法电池内部短路是常见的故障之一，本文将详细分析短路原因及处理方法，铅酸蓄电池短路现象主要以下几个方面：
1、开路电压低，闭路电压（放电）很快达到终止电压。
2、大电流放电时，端电压迅速下降到零。
3、开路时，电解液密度很低，在低温环境中电解液会出现结冰现象。
4、充电时，电压上升很慢，始终保持低值（有时降为零）。
5、充电时，电解液温度上升很高很快。
6、充电时，电解液密度上升很慢或几乎无变化。
7、充电时不冒气泡或冒气出现很晚。
造成铅酸蓄电池内部短路的原因有：
1、隔板质量不好或缺损，使极板活性物质穿过，致使正、负极板虚接触或直接接触。
2、隔板窜位致使正负极板相连。
3、极板上活性物质膨胀脱落，因脱落的活性物质沉积过多，致使正、负极板下部边缘或侧面边缘与沉积物相互接触而造成正负极板相连。
4、导电物体落入电池内造成正、负极板相连。
5、焊接极群时形成的"铅流"未除尽，或装配时有"铅豆"在正负极板间存在，在充放电过程中损坏隔板造成正负极板相连。
铅酸蓄电池短路的处理方法
下面主要就充电电流过大，单只电池充电电压超过了2.4V，内部有短路或局部放电、温升超标、阀控失灵现象造成的铅酸蓄电池短路进行分析，总结出如下铅酸蓄电池短路的处理方法。
1、减小充电电流，降低充电电压，检查安全阀体是否堵死。定期充电放电。UPS电源系统中的铅酸蓄电池浮充电压和放电电压，很多在出厂时均已调试到额定值，而放电电流的大小是随着负载的增大而增加的，使用中应合理调节负载，比如控制计算机等电子设备的使用台数。
一般情况下，负载不宜超过UPS额定负载的60%.在这个范围内，蓄电池就不会出现过度放电。铅酸蓄电池存放会因自放电而失去部分容量，因此，铅酸蓄电池在安装后投入使用前，应根据电池的开路电压判断电池的剩余容量，然后采用不同的方法对蓄电池进行补充充电。对备用搁置的蓄电池，每3个月应进行一次补充充电。可以通过测量松下蓄电池开路电压来判断电池的好坏。
2、以12V电池为例，若开路电压高于12.5V，则表示电池储能还有80%以上，若开路电压低于12.5V，则应该立刻进行补充充电。若开路电压低于12V，则表示电池存储电能不到20%，电池不堪使用。蓄电池在短路状态时，其短路电流可达数百安培。短路接触越牢，短路电流越大，因此所有连接部分都会产生大量热量，在薄弱环节发热量更大，会将连接处熔断，产生短路现象。
蓄电池局部可能产生可爆气体（或充电时集存的可爆气体），在连接处熔断时产生火花，会引起蓄电池爆炸；若蓄电池短路时间较短或电流不是特别大时，可能不会引起连接处熔断现象，但短路仍会有过热现象，会损坏连接条周围的粘结剂，使其留下漏液等隐患。
在安装铅酸蓄电池时，应使用的工具应采取绝缘措施，连线时应先将电池以外的电器连好，经检查无短路，最后连上蓄电池，布线规范应良好绝缘，防止重叠受压产生破裂。通过这些细致的工作，才能更好的预防铅酸蓄电池短路，使铅
酸蓄电池更安全的使用，寿命也更长。
铁锂电池与铅酸对比
磷酸铁锂电池和密封阀控式铅酸蓄电池的比较 一、产品性能比较和系统组成比较 磷酸铁锂电池和铅酸电池性能比较详见表４。 表４ 磷酸铁锂电池和铅酸电池性能比较 电池性能 说明 磷酸铁锂电池 铅酸电池 单体电压 （V ） 3.2 2 重量比能量 （wh/kg ） 110~130 30~50 体积比能量 （wh/L ） 180~220 80~120 循环寿命 1C100%充放 ≥1000次 250~350次 高温性能 循环寿命变化 45℃为25℃时减半 35℃为25℃时减半 低温性能 -20℃容量保持率 50% 55% 自放电 常温搁置28天 4% 5% 充放电效率 >99% 80% 耐过充性能 一般 好 安全性 优 优 环保 无污染 污染 磷酸铁锂蓄电池与铅酸蓄电池在-48V 直流电源系统的组成比较如表５所示。 表1 磷酸铁锂电池组和铅酸电池组参数比较 组单体组单体组单体组单体浮充均充铅酸电池40~572448243.2 1.854.0 2.2556.4 2.35 1.13 1.18铁锂电池40~571651.2 3.243.2 2.755.2 3.4557.6 3.6 1.08 1.13铁锂电池 40~57 1548 3.243.2 2.88 54.0 3.6 56.4 3.76 1.13 1.18 电池设备工作范围只数 标称电压(V)电压比值放电终止电压(V)浮充电压(V) 均充电压(V) 资料显示： ? 充满电后4.0V 的磷酸铁锂蓄电池静置15分钟后回落到3.4V ，电池开 口电压3.4V 。 ? 单体工作电压为2.0V~4.2V 。 ? 在3.65V 以下可以充电性能稳定。 ? 单体电池放电时，3.0V 以下电压下降很快。 综合以上信息，建议48V 直流系统的蓄电池组只数选择16只的配置方案。 二、基站应用方案比较及投资比较 磷酸铁锂电池应用在基站中，主要考虑到不同放电率对该种电池放电容量的影响较小，以及耐受较宽的环境温度。以下将针对基站的功耗、后备时间进行电池容量选择的分析。
免维护铅酸蓄电池10大常见问题解答： 1、什么是免维护铅酸蓄电池？ 免维护铅酸蓄电池英文为Valve Regulated Lead Battery(简称VRLA电池），其基本特点是使用期间不用加酸加水维护，电池为密封结构，不会漏酸，不会排酸雾，电池盖子上设有单向排气阀（又叫安全阀），该阀的作用是当电池内部气体压力超过一定值，安全阀自动打开，排出气体，然后自动关闭，常规状态下安全阀是密闭的。 VRLA电池与传统铅酸蓄电池的最大区别是，传统蓄电池非密封，由于挥发、反应等过程，电池会失酸失水，需要定期加酸加水，最常见的传统蓄电池就是汽车蓄电池，生活中叫做电瓶来的。 2、免维护铅酸蓄电池的分类？ 分AGM（普通型）与GEL（胶体）两类；AGM采用玻璃纤维棉（Absorbed Glass MAT)做隔膜,电解液吸附在极板与隔膜中，贫液式设计，电池内无流动电解液。GEL（胶体）采用二氧化硅做凝固剂，电解液吸附在极板和胶体内，使用环境适应性更强。 区别（从应用角度讲）： AGM：一般寿命5-12年，温度适用-15度到40度之间，价格适中，大电流放电好，浮充使用好； GEL：一般寿命8-15年，温度适用-25度到60度之间，价格高于AGM，大电流一般，浮充使用最好； 3、免维护铅酸蓄电池的电压是多少？蓄电池容量单位是？电池容量是如何表征的？ 目前最常见的单个电池电压有2V、4V、6V、12V、24V。电池的容量单位是AH。目前行业内一般以20AH作为分界点，20AH以下电池称为小密电池，20AH以上电池称为中大密电池；小密电池一般以20小时率来表征容量，大密电池一般以10小时率来表征容量，没有特殊表明，电池容量默认为10小时率或者20小时率。 5、免维护铅酸蓄电池放电终止电压是多少？ 电池类型终止电压（C10）终止电压（C20）终止电压（1C）终止电压（3C）小密电池 1.75V/Cell 1.6V/Cell 中大密电池 1.8V/Cell 1.6V/Cell Cell表示电池的单格，每Cell电压近似2V；12V电池有6个单格，终止电压为单格终止电压的6倍；6V电池有3个单格，终止电压为单格终止电压的3倍；其他类推； 6、免维护铅酸蓄电池放电深度是指什么？如何计算？ 放电深度是指电池实际放出容量与额定容量的比值； 放电深度=实际放出容量/额定容量； 如：12V75AH电池，额定容量为10小时率75AH，如按照5小时率放电使用，容量表征为65AH，则放电深度为86.7%。 7、普朗特蓄电池的放电深度一般为多少？ 小密电池或富液20小时率为100%，10小时率为95%，5h约85%，3h为75%，1h约55～60%； 中大密电池10hr是100％，5hr是85%，3小时75%，1小时60%，1c约40%等，其他的介于其中;
铅酸蓄电池修复具体过程详解 电池又称化学电源,是能为用电器提供直流电源的装置,化学电源是通过氧化还原的电化学反应,将化学能转化为电能.一次电池是一次性应用的电池,二次电池是可多次反复使用的电池,因此这里的二次实际上是多次的意思.二次电池又称为可充电电池或蓄电池。 相对于零电平或某一基准电平幅值为正的脉冲叫正极性脉冲,简称正脉冲,反之,则为负脉冲.正负脉冲按一定占空比出现的称组合脉冲.二十世纪以来,随着人们对负脉冲的认识的不断提高,负脉冲的应用范围不断扩大,在许多领域都得到了广泛的应用,如:能源、医疗、勘探、等。下面以铅酸蓄电池和锂离子电池为例，介绍一下组合脉冲修复机和组合脉冲充电器对蓄电池的维护与修复原理: 基础部分 一、铅酸蓄电池 铅酸蓄电池是蓄电池的一种.以其低廉的价格, 良好的高倍率放电性能,应用非常广泛,如汽车、摩托车、火车、轮船、通信以及UPS等均需运用.铅酸蓄电池主要由正极板、负极板、电解液、容器、极柱、隔膜、可导电的物质等组成。(一) 正极板(正极活性物质) 正极板活性物质的主要成分是二氧化铅.具有较强的氧化性,放电时,与硫酸发生反应生成硫酸铅,并吸收电子,二氧化铅有两种类型晶格,一种是α—Pb02 另一种是β—Pb02.这两种二氧化铅活性物质差别很大,它们在正极板所起的作用也不相同.?—Pb02 给出的容量是α—PbO2 的1.5~~~3倍.而α—Pb02具有较好的机械强度,它的存在,正极板活性物质不宜软化脱落,只有α—Pb02 和βα—PbO2 的比例达到0.8时,铅蓄电池会表现出良好的性 能 . 正极活性物质在放电状态下,与电解质硫酸发生反应生成硫酸铅与水.其反应式如 下:Pb02+3H++HSO4+2e==PbSO4+2H2O 充电时,在外线路的作用下转化为ρbO2与H2SO4放电时,二氧化铅的ρb4+接受了负极送来的电子形成ρb+2与溶液中的硫酸根离子结合生成ρbSO4 .当硫酸铅达到一定量时,变成沉淀物附着在极板上.充电时硫酸铅中的铅离子的电子被外线路带走转化为二氧化铅.将水中氢离子留在溶液中.氧离子与铅离子结合生成二氧化铅进入晶格,形成正极活性物质. (二)负极板(负极活性物质) 在铅酸蓄电池里,为了供负极活性物质充分与电解液发生反应,故将铅制成多孔海棉状,又称为海绵铅,在放电时,铅给出外线路电子形成 Pb+2 与溶液的硫酸根结合生成硫酸铅,充电时,部分PbSO4首先溶解成Pb2+与SO4.Pb+2接受电子还原成铅进入负极活性物质晶格。
编号：_______________本资料为word版本，可以直接编辑和打印，感谢您的下载 废旧铅酸蓄电池回收处置协议 甲方：___________________ 乙方：___________________ 日期：___________________
甲方：重庆虬龙科技有限公司 乙方：重庆华思杰物资回收有限公司 根据《中华人民共和国固体废物污染环境防治法》等法律、法规，妥善处理各类固废，防止发生环境污染事件，更好的保护地球环境，维持可持续发展，甲、乙双方经友好协商，甲方决定对报废的电池回收，经由甲方退回乙方集中处理，为确保上述电池回收顺利实施，经双方协商，特定如下协议。 一、甲方的电动自行车蓄电池经使用造成废旧的，由乙方负责回收处置。 二、各方责任： 1、甲方责任： (1)、甲方指定专人负责收集、管理废铅酸蓄电池，安排规范场地堆放。 (2)、甲方指定专人每月填写和保存回收实施报表，保留废铅酸蓄电池交收记录，以备环保部门核查。 (3)、甲方配合乙方核对上月交收数量，协助填写由环保局发出的危险物品转移联单，并将转移联单上交相关的单位和管理部门。 2、乙方责任： (1)、乙方负责提供相关的收集废旧电池的环保资质证明文件； (2)、乙方负责派出专职回收人员按照双方商定的日期，每月定期上门回收甲方废废铅酸蓄电池并填写《回收废铅酸蓄电池交收记录表》。 (3)、乙方每月在约定的日期与甲方结算回收废铅酸蓄电池的回收款。填写由环 保局发出的危险物品转移联单，保留并上交相关的环保局和管理部 门。
（4）、必须将回收的电池严格按照国家规定收集及转移至具有资质的废铅 酸蓄电池处置单位进行处置。保证全过程符合环保部门和主管部门的要求。 三、回收废铅酸蓄电池价格：废铅酸蓄电池收购价旦8_元/Aho 四、结算方式：送货当月挂账、次月结账付款。（具体结算流程按采购合同执行） 五、合同有效期Z年。合同期满后如双方各无异议，本合同自动延伸。 六、合同中如有未尽事宜，各方可协商解决。 七、本协议一式两份，甲、乙双方各执一份。 甲方：重庆虬龙科技有限公司乙方：重庆华思杰物资回收有限公司 代表（签字）：代表（签字）： 日期：年月日日期：年月日 [温馨提醒：合同协议是经验性极强的领域，无法思考和涵盖全面，最好找专业律师起草或审核后使用。范文供参考，期待你的好评与关注 ]
铅酸蓄电池安装、使用、维护保养知识 一、蓄电池使用环境 推荐环境温度范围，AGM电池：充电10～+30℃，放电10～+40℃，储存-10～+35℃； 胶体电池：充电5～+30℃，放电5～+40℃，储存-10～35℃； 附近无明火、火花、热源等； 避开热源和阳光直射的场所； 避开潮湿、可能浸水场所，地下或水下使用需采购我司特殊结构电池； 避开完全密闭场所。 二、蓄电池的安装及使用 1、开箱及检查 搬运： 禁止在端子部位受力，防止端子损伤和密封部位裂开； 避免蓄电池倒置、遭受摔掷或冲击； 绝对避免使用钢绳等金属线类，防止蓄电池短路。 检查：包装箱、蓄电池外观——无损伤； 2、安装前注意事项 电池成组使用时建议先给电池配组，量取开路电压相同或相近的电池为一组，建议电压相差0.01V/单体为一个等级； 串联超过450V的安装时电池底部需垫上绝缘胶垫； 检查电池无异常后，将其安装在指定地点（例如电池房）； 如将电池安放在电池房，应尽可能将其放在电池房最低处； 避免将电池安装在靠近热源（如变压器）的地方； 因为电池贮存时可能产生易燃气体，安装时应避免靠近产生火花的装置（如保险丝）； 连接前，擦亮电池端子，使其呈现金属光亮； 小心导电材料短接蓄电池正负端子。 多个电池一起使用时，首先保证电池间连接正确，再将电池与充电器或负载连接。在这种情况下，电池正极应与充电器或负载的正极连接，负极与负极连接。如果电池与充电器连接不正确，充电器会被损坏，一定要注意不要连接错误。切记连接正确。 3、安装及接线 将金属安装工具（如扳手）用绝缘胶带包裹，进行绝缘处理； 先进行蓄电池之间的连接，然后再将蓄电池组与充电器或负载连接； 多组电池并联时，遵循先串联后并联的接线方式； 为保证较好的散热条件，各列蓄电池间距需保持20mm以上； 连接后，在蓄电池极柱表面敷涂适量防锈剂（如凡士林）； 蓄电池安装完毕，测量电池组总电压无误后，方可加载上电。 4、蓄电池的使用 4.1补充电 在运输和贮存过程中，由于自放电电池会损失部分容量，使用前请补充电； 如果使用过程中暂时停放不用，请定期进行补充电。
正确认识铅酸蓄电池的修复和铅酸蓄电池修复的几大骗局 1、正确认识铅酸蓄电池的修复 部分故障的蓄电池在一定的程度上，可以用一定的方法和设备修复的，但不是全部故障的电池都可以修复。详细内容请参照揭开电动车电池修复的误区 2、现在铅酸蓄电池修复市场，存在一定的混乱。希望大家要仔细辨别。不是一个设备或一个方法就可以修复任何类型的故障电池。 3、铅酸蓄电池修复的几大骗局 自铅酸蓄电池发明一百多年来，以性能优良、价格低廉牢牢占据二次电池的大半壁江山，是世界上产量最大、使用范围最广的一种化学电源。蓄电池的致命弱点是寿命短，虽然其设计寿命是4-10年，但因其自身的特点致使其寿命一般在1-2年，给使用者造成不必要的经济损失，同时增加了资源的浪费和环境污染。多年来，国内外有识之士为此进行了不懈的努力和探索，创造了不少的行之有效的修复方法，以延长电池的使用寿命，几年时间蓄电池修复技术已经经历了四代，技术越来越完善。近几年国内市场日渐趋热，电池修复行业已经逐渐形成一个不可估量的巨大产业，与其它新兴行业一样，总有那么一些心术不正者，利用人们对这一新兴行业不十分了解的现状，大行坑蒙诈骗之实。那些上当受骗者的控诉和谩骂声不绝于耳,而这些人本想借此谋生改善生活状况,不料因此陷入困境,对这个行业彻底丧失信心,让更多的电池消费者越发觉得这是骗人的把戏,无形中给后来进入蓄电池修复的从业者 增加了难度。 综合来看有以下几大骗局： 一、设备智能化程度高无需人工操作。
此类设备大多号称：修复仪连接上电池正负极即自动执行全部修复程序无需人工值守，修复结束后自动停止，无需开盖，不需添加任何液体，修复成本为零。更神奇的是有的设备还具有自检功能，能根据电池容量、内阻、损坏模式机器自动判别决定修复模式和时间。 真实情况是：此类设备大多数是“真充电机、假修复仪”。少数具备脉冲功能的所谓“修复仪”，经过对电池充电，容量能有所提升，如使用者具备一定的修复知识，蓄电池寿命可适当延长；还有少数设备具备检测电池内阻的功能，说设备具备“检测电池容量、损坏模式功能”，纯属无稽之谈。具备检测电池容量的设备，世界上只有国外少数几家公司生产且价格不菲，人民币在4000-6000元之间。国内检测电池容量的方法，在现有条件下只能是进行恒流放电。 蓄电池修复仪智能化程度高，并不代表无需人工操作，“智能化”不代表“傻瓜化”，如同傻瓜相机与数码相机，无论在效果上还是在操作方法上有着天壤之别。如果这一行业真是简单到傻瓜化的程度，建议不要介入：连傻瓜都能做到的事，势必竞争十分激烈。 二、“好”的名称等于科技含量高 什么负脉冲修复仪；正负脉冲修复仪；高频脉冲修复仪；复合式谐振脉冲修复仪；组合脉冲铅酸蓄电池修复仪；扫频脉冲式修复仪；高频组合,正负脉冲循环修复仪；微电脑正负离子组合脉冲负离子扫描蓄电池修复机；调频大功率电子脉冲修复仪；高频脉冲+低频脉冲+大电流维护+强电流激活修复仪；自动频率扫荡共振和同步干扰抑制技术；铅酸蓄电池修复仪作为近几年新出现的一种产品，国家没有相应标准，各厂家为了便于市场推广，自行给设备命名，让人眼花缭乱,真假难辩。 其实，现在对蓄电池修复有效的修复仪都是采用的脉冲技术，只因各厂家掌握的核心技术不一样，采用的脉冲波也不一样，就造成了修复蓄电池效果的千差万别。现在的铅酸蓄电池修复仪主要是解决蓄电池的硫化现象，要打碎这些硫酸盐层的束缚，就要提升原子的能级
报废蓄电池回收运输处 置方案 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
危险废物回收、贮存、处置方案 太和县大华能源科技有限公司 2014年3月12日 危险废物回收、贮存、处置方案为保障含铅废物的顺利回收工作，符合国家对含铅废物的回收、贮存、处置的要求，确保整个过程的安全、环保，特制定如下措施： 一、回收、及运输应急小组 为确保回收、运输过程的环保、安全及对应急事件的处理，成立应急小组。 组长：公司指派运输押运班长 组员：押运成员及驾驶员 二、回收、收集 1、接到要求回收的通知后，我公司在三个工作日内派出专人办理好合同手续， 并互相配合办理好《危险废物转移联单》。 2、《危险废物转移联单》办理完成后，通知关联运输公司派出符合运输含铅废 物的车辆到达指定仓库。 3、收集和运输人员配备，如耐酸工作服、专用眼镜、耐酸手套等个人防护装 备，防止收集和运输过程中对人体健康可能产生的影响。 4、持提货手续开始安排装车，报废铅酸蓄电池装车应保持蓄电池站立摆放，电 源端全部向上，防止报废蓄电池内有剩余电量造成打火，造成火灾。 报废蓄电池装车示意图 5、报废蓄电池装车时轻拿轻放，确保报废蓄电池处于完成不破损。严禁在现场 拆解蓄电池，造成污染。
6、破损报废蓄电池放置在密闭铁筒内，防止酸液泄露造成污染。 7、含铅废物要做好包装密闭工作，防扬散。 8、含铅废物运输车辆不装载其它货物。 9、要处理的铅酸蓄电池及含铅废物全部装车后，将仓库及装卸地点清理干净，保持环境清洁。 三、运输 1、运输车辆悬挂明显标志，携带《危险废物转移联单》，接收有关部门检查及问询。 2、废铅酸蓄电池及含铅废物运输单位应制定详细的运输方案及路线，并制定事故应急方案和配备应急设施、设备及个人防护设备，以保证在收集、运输过程中发生事故时能有效地减少以至防止对环境的污染。 3、每车均配备押运人员，押运人员均接受过相关专业知识培训，能够及时有效的处理各类突发事件。 4、运输过程要防渗漏、防溢出、防扬散、不得超载。 5、运输途中车辆严格按照交通规则行驶，每行驶二小时押运班长下车检查车辆情况，保证车辆处于良好状态。 6、运输车辆在可能情况下绕过城市主要街道，居住区、自然保护区、饮用水源保护区等。 7、有发生抛锚、撞车、翻车事故的应急事件则立即报警，通知环保部门，并接受调查审问。 四、卸车及贮存 1、运输车辆到达公司仓库内，开始组织卸车，做到分类存放，集中贮存，并悬挂标识牌。
一.请教，正负极的集流体分别用铝箔和铜箔，有什么特别的原因吗？反过来用有什么问题吗？看到不少文献直接用不锈钢网的，有区别吗？ 1、采用两者做集流体都是因为两者导电性好,质地比较软(可能这也会有利于粘结)，也相对常见比较廉价，同时两者表面都能形成一层氧化物保护膜。 2、铜表面氧化层属于半导体，电子导通，氧化层太厚，阻抗较大；而铝表面氧化层氧化铝属绝缘体，氧化层不能导电，但由于其很薄，通过隧道效应实现电子电导，若氧化层较厚，铝箔导电性级差，甚至绝缘。一般集流体在使用前最好要经过表面清洗，一方面洗去油污，同时可除去厚氧化层。 3、正极电位高，铝薄氧化层非常致密，可防止集流体氧化。而铜箔氧化层较疏松些，为防止其氧化，电位比较低较好，同时Li难与Cu在低电位下形成嵌锂合金，但是若铜表面大量氧化，在稍高电位下Li会与氧化铜发生嵌锂发应。AL箔不能用作负极,低电位下会发生LiAl合金化。 4、集流体要求成分纯。AL的成分不纯会导致表面膜不致密而发生点腐蚀，更甚由于表面膜的破坏导致生成LiAl合金。 铜网用硫酸氢盐清洗后用去离子水清洗后烘烤，铝网用氨盐清洗后用去离子水清洗后烘烤，再喷网导电效果好。 二.有个问题请教。我们在测卷心短路时，采用的电池短路测试仪，电压多高时，可以准确测试出短路电芯，还有，短路测试仪的高电压击穿原理是什么样的，期待你详细解说，谢谢！ 用多高的电压来测电芯短路，和以下几个因素有关： 1.贵公司的工艺水平； 2.电池本身的结构设计 3.电池的隔膜材料 4.电池的用途 不同的公司采用的电压不太一样，不过很多公司都是不管型号大小容量高低清一色用同一电压的。以上几个因素按照从重到轻的顺序可以这样排列：1>4>3>2，即是说，贵公司的工艺水平决定短路电压大小。 击穿原理简单说来，就是由于在极片与隔膜间，如果存在一些潜在短路的因素，如粉尘，颗粒，较大隔膜孔，毛刺等，我们可以称之为薄弱环节。在固定的，较高的电压下，这些薄弱的环节使得正负极片间的接触内阻要比其它地方要小，容易电离空气产生电弧，；或者是正负极已经短路，接触点较小，在高压条件下，这些小接触点瞬间有大电流通过，电能瞬间转换成热能，造成隔膜融化或瞬间击穿 论根据比较复杂，从数据表现上来看，是根据电池的化成CV曲线图来制定化成步骤，可是目前几乎没有企业采用，因为什么呢？他们不知道什么叫CV。 老化是一个不太科学的说法，严格意义上来说，应该叫陈化和熟化。陈化指的是电池注液后在一定环境条件（当然包括荷电状态）的搁置，熟化是电池在化成后分容前，在一定环境条件下的搁置。 以上两个步骤都有人称老化，如果细节对比的话，圆柱，软包，方形硬壳电池的步骤不太一样，
铅酸蓄电池的原理与性能 一、铅酸蓄电池的工作原理 蓄电池是一种化学电源，它的构造可以是各式各样的，可是从原理上讲所有的电池都是由正极、负极、电解质、隔离物和容器组成的，其中 正负两极的活性物质和电解质起电化反应，对电池产生电流 起着主要作用，如图4-1所示。 在电池部，正极和负极通过电解质构成电池的电路，在 电池外部接通两极的导线和负荷构成电池的外电路。 在电极和电解液的接触面有电极电位产生，不同的两极 活性物质产生不同的电极电位，有着较高电位的电极叫做正 极，有着较低电位的电极叫做负极，这样在正负极之间产生了电位差，当外电路接通时，就有电流从正极经过外电路流向负极，再由负极经过电路流向正极，电池向外电路输送电流的过程，叫做电池的放电。 在放电过程中，两极活性物质逐渐消耗，负极活性物质 1.电解质 2.负极 3.容量 4.正极 5.隔离物 6.导线 7.负荷 图4-1 电池构造示意图 放出电子而被氧化，正极活性物质吸收从外电路流回的电子而被还原，这样负极电位逐渐升高，正极电位逐渐降低，两极间的电位差也就逐渐降低，而且由于电化反应形成新的化合物增加了电池的阻，使电池输出电流逐渐减少，直至不能满足使用要求时，或在外电路两电极之间端电压低于一定限度时，电池放电即告终。 电池放电以后，用外来直流电源以适当的反向电流通入，可以使已形成的新化合物还原成为原来的活性物质，而电池又能放电，这种用反向电流使活性物质还原的过程叫做充电。 蓄电池可以反复多次充电、放电，循环使用，使用寿 命长，成本较低，能输出较大的 能量，放电时电压下降很慢。 1.电动势的产生 铅蓄电池的正极是二氧化铅(PbO2)，负极是绒状铅 (Pb)，它们是两种不同的活性物质，故和稀硫酸(H2SO4)起 化学作用的结果也不同。在未接通负载时，由于化学作用 使正极板上缺少电子，负极板上却多余电子，如图4-2所图4-2 铅蓄电池电势产生过程示，两极间就产生了一定的电位差。 2.放电过程的化学反应 当外电路接上负载(比如灯泡)后，铅蓄电池在 正、负极板间电位差(电动势)的作用下，电流Ⅰ从 正极流出，经负载流向负极，也就是说，负极上的 电子经负载进入正极，如图4-3。同时在蓄电池部 产生化学反应： . 学习.资料.
铅酸蓄电池内部短路原因以及处理办法电池内部短路是常见的故障之一，本文将详细分析短路原因及处理方法，铅酸蓄电池短路现象主要以下几个方面： 1、开路电压低，闭路电压（放电）很快达到终止电压。 2、大电流放电时，端电压迅速下降到零。 3、开路时，电解液密度很低，在低温环境中电解液会出现结冰现象。 4、充电时，电压上升很慢，始终保持低值（有时降为零）。 5、充电时，电解液温度上升很高很快。 6、充电时，电解液密度上升很慢或几乎无变化。 7、充电时不冒气泡或冒气出现很晚。 造成铅酸蓄电池内部短路的原因有： 1、隔板质量不好或缺损，使极板活性物质穿过，致使正、负极板虚接触或直接接触。 2、隔板窜位致使正负极板相连。 3、极板上活性物质膨胀脱落，因脱落的活性物质沉积过多，致使正、负极板下部边缘或侧面边缘与沉积物相互接触而造成正负极板相连。 4、导电物体落入电池内造成正、负极板相连。 5、焊接极群时形成的"铅流"未除尽，或装配时有"铅豆"在正负极板间存在，在充放电过程中损坏隔板造成正负极板相连。
铅酸蓄电池短路的处理方法 下面主要就充电电流过大，单只电池充电电压超过了2.4V，内部有短路或局部放电、温升超标、阀控失灵现象造成的铅酸蓄电池短路进行分析，总结出如下铅酸蓄电池短路的处理方法。 1、减小充电电流，降低充电电压，检查安全阀体是否堵死。定期充电放电。UPS电源系统中的铅酸蓄电池浮充电压和放电电压，很多在出厂时均已调试到额定值，而放电电流的大小是随着负载的增大而增加的，使用中应合理调节负载，比如控制计算机等电子设备的使用台数。 一般情况下，负载不宜超过UPS额定负载的60%.在这个范围内，蓄电池就不会出现过度放电。铅酸蓄电池存放会因自放电而失去部分容量，因此，铅酸蓄电池在安装后投入使用前，应根据电池的开路电压判断电池的剩余容量，然后采用不同的方法对蓄电池进行补充充电。对备用搁置的蓄电池，每3个月应进行一次补充充电。可以通过测量松下蓄电池开路电压来判断电池的好坏。 2、以12V电池为例，若开路电压高于12.5V，则表示电池储能还有80%以上，若开路电压低于12.5V，则应该立刻进行补充充电。若开路电压低于12V，则表示电池存储电能不到20%，电池不堪使用。蓄电池在短路状态时，其短路电流可达数百安培。短路接触越牢，短路电流越大，因此所有连接部分都会产生大量热量，在薄弱环节发热量更大，会将连接处熔断，产生短路现象。 蓄电池局部可能产生可爆气体（或充电时集存的可爆气体），在连接处熔断时产生火花，会引起蓄电池爆炸；若蓄电池短路时间较短或电流不是特别大时，可能不会引起连接处熔断现象，但短路仍会有过热现象，会损坏连接条周围的粘结剂，使其留下漏液等隐患。 在安装铅酸蓄电池时，应使用的工具应采取绝缘措施，连线时应先将电池以外的电器连好，经检查无短路，最后连上蓄电池，布线规范应良好绝缘，防止重叠受压产生破裂。通过这些细致的工作，才能更好的预防铅酸蓄电池短路，使铅
电瓶修复常见的几种电瓶修复方法 电瓶修复：常见的几种电瓶修复方法 几种常见的蓄电池修复方法蓄电池修复并不难。如对整组蓄电池（串联）同时进行修复难度就大（电池硫化的除外），只要电池组内有一节电池属物理损伤，使用修复仪器效果就不明显，但是要分开电池组，一节一节电池单独的进行修复，不仅可以检测电池坏损类型，也可以采取不同的方法进行修复，所以修复电池关键是修复单体电池（一般为12V），嘉骏电动车有限公司（简单为您介绍一下几种方法： 1 脉冲修复法： 蓄电池消除硫化比较好的方法就是采用脉冲修复法。在修复蓄电池时，脉冲的瞬间电压一般根据产品所体现的功能需要，采取的瞬间电压为60V—300V之间，如用于蓄电池延寿的产品脉冲电压值就不益过大，专门由于蓄电池修复产品的脉冲电压值就可以偏大（如果脉冲电压值太大对电池极板会造成损伤），脉冲电压高，蓄电池修复时间短，脉冲电压低，蓄电池修复时间相对就长，尽管脉冲瞬间的电压很高，但平均电压并不高，对人体没有伤害，十分安全。从固体物理上来讲，任何绝缘层在足够高的电压下都可以被击穿。一旦绝缘层被击穿，粗大的硫酸铅就会呈现导电状态。如果对高电阻率的绝缘施加瞬间高电压，也可以击穿大的硫酸铅结晶。如果这个高电压足够短，并且进行限流，在打穿绝缘层的条件下，充电电流不大，也不至于形成大量析气。电池析气量强正相关于充电电流和充电时间，如果脉冲宽度足够短，占空比足够大，就可以在保证击穿粗大硫酸铅结晶的条件下，同时发生的微充电来不及形成析气。这样就实现了脉冲消除硫化。 市场上有专门的脉冲发生器销售，但要注意选择效果好的一种。脉冲与蓄电池极板的谐振很重要，这就取决与脉冲频率大小、幅度宽窄，脉冲频率和幅度不够就达不到消除硫酸结晶的效果，频率和幅度太大则会出现消除了硫化而损伤了电极板，并出现析气现象；同时，脉冲波形也有很多种，在示波器上可以显示。好的脉冲波在无损电池的前提下，能够有效的击穿绝缘层，将粉碎后的硫酸结晶粉末还原于电解液中。这就象人们碎石块一样，面对一块大石块，是用洋镐有效、还是用锄头有效？一看便知。 2、强电修复法： 强电修复法就是采取充电时的持久高电压或大电流修复蓄电池的方法，多在脉冲修复法效果不明显时采用。其一、高电压修复法：这种方法主要是采取电池标称电压的1.3-1.5倍的充电电压修复电池，如36V蓄电池在充电电流不变或接近的条件下，采用48V的充电器进行充电，充电时间要掌握分寸，不易过长，否则电池会因析气发热。此方法对短路、极板软化程度不高的蓄电池具有一定的修复作用，但使用不当，对电池极板压点也会造成伤害。其二、大电流修复法：这种方法主要是采取高于平时充电电流1.5-2.0倍的充电电流来修复蓄电池，如20AH的蓄电池使用3-4A的充电器进行充电，利弊与“高电压修复法”一样。 3、全充全放电修复法： 全充全放电修复法就是对蓄电池采取完全充满电后，再完全的放电修复蓄电池的方法。全充全放电修复法主要是对轻度损伤的蓄电池具有一定的修复作用，同时此方法还可以有效的激活电瓶深层的活性物质，提高蓄电池容量。如轻度硫化的电池，内阻较高的电池，此法的关键是放电一定要充分，并且是对每节单体电池进行单独的充分放电，全充全放电1-2次，蓄电池的容量一般都能得到提升。全充全放电修复法不得经常使用，最少半年使用一次，最多
文件编号：GD/FS-9739 The Short-Term Results Report By Individuals Or Institutions At Regular Or Irregular Times, Including Analysis, Synthesis, Innovation, Etc., Will Eventually Achieve Good Planning For The Future. 编辑：_________________ 单位：_________________ 日期：_________________ （报告范本系列） 废铅酸蓄电池报废量及处理处置情况调查报告详细版
废铅酸蓄电池报废量及处理处置情 况调查报告详细版 提示语：本报告文件适合使用于个人或机构组织在定时或不定时情况下进行的近期成果汇报，表达方式以叙述、说明为主，内容包含分析，综合，新意，重点等，最终实现对未来的良好规划。文档所展示内容即为所得，可在下载完成后直接进行编辑。 废铅酸蓄电池报废量及处理处置情况调查报告 20xx年4月1日对宗申摩托车一机部，火车南站（杨家坪）机务段、车辆段以及统一电池和万里电池的零售点就铅酸蓄电池使用量和废铅酸蓄电池的处理处置情况做了初步调查。调查结果如下： 一、宗申摩托车一机部售后服务部 宗申使用的电池品牌有裕祥、统一、格林、海玖，规格为5AH、7AH、9AH、12AH，主要以 7AH为主，年报废量约10万只，其中有30％的电池为三包期内，将退回电池生产厂。由于未找到部门
负责人，不在三包期内的报废电池不知其处理情况。当天在售后服务部库房看到已经报废的电池约400多只。 二、火车南站（杨家坪）机务段、车辆段 据火车南站的工作人员介绍，重庆机车（火车头）100多台，其中30多台内燃机车，60多台电力机车，车皮（车厢）1200多个。使用电池规格为46AH，每台机车使用18只电池；每节车厢使用电池量部分为18只，部分为36只。每年的报废量约3～5万只。 三、统一电池、万里电池零售点 统一电池有维护电池和免维护电池销售，厂家有保修卡，一年之内有质量问题包换。据销售人员介绍，统一电池生产厂家不回收废电池。但他们自己回收旧电池，购新电池可以拿旧电池折价，汽车、摩托
锂电池内部微短路控制方法 1锂电池内部微短路成因分析 2006年，锂电池巨头索尼公司的锂电池造成数起戴尔牌笔记本电脑爆炸起火，引起美、日官方的重視。稍后，尽管采用了非常安全的A123磷酸铁锂电池，美国的丰田普锐斯混合动力汽车经第三方改装后在行驶时烧毁。2011年，在杭州、上海及深圳都有新能源出租车及大巴烧毁事件。 显然，即使采用锂电池家族中最安全的磷酸铁锂体系，依然无法避免安全事故的发生。 从化学原理上进行分析，锂电池的安全性比汽油还差。汽油储存在密闭的金属容器内，如果不同时发生泄漏（汽油和空气接触）和遇到明火（或者火星，引发作用）这两个条件，是非常安全的；而锂电池的能量则储存于一层薄薄的隔膜两侧，氧化剂（正极活性物质）、还原剂（负极活性物质）在发生内部短路（引发作用）的情况下，将同时发生剧烈的化学反应和电化学反应，急剧发热，并可能起火、燃烧、爆炸，对于有机溶剂体系的锂电池来说就更容易燃烧一些。 在锂电池的众多失效模式中，单体电池内部短路无疑危害最大，最难以预测和分析，没有办法通过外部控制电路来进行保护。内部短路造成的高温、高阻、还很容易造成电池组的连锁反应。 目前广泛认为单体电池内部短路的原因可能有： 1）吸附在隔膜表面或者单体电池壳体顶部、底部的粉尘。制造环境、工艺控制不良的情况下，会形成大量的正/负极片粉尘和焊接引起的金属粉尘，并通过静电作用吸附在隔膜表面。极片本身不够光滑，粉体粘结强度不够，本身也会造成这种问题。 2）卷绕/叠片时形成的正/负极片错位。 3）金属焊点、极片边缘有毛刺。 4）隔膜两侧形成锂枝晶，由于不均匀反应造成的局部电化学反应或过充电而形成锂枝晶。 5）电解液分布不均匀造成正/负极片利用率不一致。 6）材料本身的问题。材料纯度不高、与电解液相容性不好、正极金属材料不耐高电压、负极金属材料与锂形成合金，都可能形成杂质沉积或锂枝晶。 7）外部因素。外部机械力的作用导致单体电池壳体变形并进而导致隔膜移位、破损，外界温度过高导致隔膜过度收缩、破损，过充电、强制放电造成单体电池内部形成锂枝晶，都可能造成内部短路。 2锂电池内部微短路的模拟试验方法 鉴于内部微短路对锂电池安全的严重威胁，国际和国内各种锂电池安全标准设计了很多相应的内短路模拟测试项目。这些模拟的测试方法主要有平板挤压法、圆柱挤压法、针刺、重物撞击、金属填埋法等等，其中金属填埋法是在日本锂离子电池在笔记本电脑中出现自燃后所诞生的新方法，目前主要用于二次电池。 日本的JIS标准和美国的NASA标准采用了金属填埋法，将微小的金属片预先放置于单体电池内部扎穿隔膜，考察锂电池在发生内部短路的情况下的安全性，非常直接。但是此法本身具备很大的危险性，最好采用机器人操作的方式。 重物撞击是一种模拟内部短路的测试方法，一般是在电池上方放置一根金属圆棒，然后利用重物撞击此金属圆棒，造成电池壳体变形产生内部短路。与挤压法一样，该法也存在一个不均衡的问题，即对壳体薄的电池不利，但事实上壳体薄的电池在发生内部短路时反而会安全一些。 枪击试验是将电池放置在大于25m距离的位置上，然后用枪射击造成电池内部短路。此法为GJB 2374所创，除了我国的军用标准，其他的一般标准中没有此项目。 针刺试验是在电池中插入一金属针，直接造成电池内部的正负极接触短路，过于激烈，不能很好地模拟内部微小的短路情况，因为成品电池中往往不会出现这种激烈的内部短路，如果存在的话早已在制造过程中就被发现了。针刺试验方法被1995版本的美国UL1642标准
蓄电池修复技术原理与方法 蓄电池修复技术原理与方法 电池又称化学电源,是能为用电器提供直流电源的装置,化学电源是通过氧化--还原的电化学反应,将化学能转化为电能.一次电池是一次性应用的电池,二次电池是可多次反复使用的电池,因此这里的二次实际上是多次的意思.二次电池又称为可充电电池或蓄电池. 相对于零电平或某一基准电平幅值为正的脉冲叫正极性脉冲,简称正脉冲,反之,则为负脉冲.正负脉冲按一定占空比出现的称组合脉冲.二十世纪以来,随着人们对负脉冲的认识的不断提高,负脉冲的应用范围不断扩大,在许多领域都得到了广泛的应用,如:能源.医疗.勘探.等. 我公司经过多年努力研制出微电脑语音系列修复机.微电脑快系列速充电站.对各种废旧蓄电池的修复与维护具有良好的效果.下面以铅酸蓄电池和锂离子电池为例.介绍一下微电脑语音系列修复机.微电脑快系列速充电站对蓄电池的维护与修复原理: 基础部分 一. 铅酸蓄电池 铅酸蓄电池是蓄电池的一种.以其低廉的价格(镉镍电池的六分之一~~`~~五分之一), 良好的高倍率放电性能,应用非常广泛,如汽车、摩托车、火车、轮船、通信以及UPS等均需运用.铅酸蓄电池主要由正极板、负极板、电解液、容器、极柱、隔膜、可导电的物质等组成. (一) 正极板(正极活性物质) 正极板活性物质的主要成分是二氧化铅.具有较强的氧化性,放电时,与硫酸发生反应生成硫酸铅,并吸收电子,二氧化铅有两种类型晶格,一种是α—Pb02 另一种是β—Pb02.这两种二氧化铅活性物质差别很大,它们在正极板所起的作用也不相同.?—Pb02 给出的容量是α—PbO2 的1.5~~~3倍.而α—Pb02具有较好的机械强度,它的存在,正极板活性物质不宜软化脱落,只有α—Pb02 和 βα—PbO2 的比例达到0.8时,铅蓄电池会表现出良好的性能 . 正极活性物质在放电状态下,与电解质硫酸发生反应生成硫酸铅与水.其反应式如下:Pb02+3H++HSO4-+2e==PbSO4+2H2O 充电时,在外线路的作用下转化为ρbO2与H2SO4放电时,二氧化铅的ρb4+接受了负极送来的电子形成ρb+2与溶液中的硫酸根离子结合生成ρbSO4 .当硫酸铅达到一定量时,变成沉淀物附着在极板上.充电时硫酸铅中的铅离子 的电子被外线路带走转化为 二氧化铅.将水中 氢离子留在溶液中.氧离子与铅离子结合生成二氧化铅进入晶格,形成正极活性物质. (二)负极板(负极活性物质) 在铅酸蓄电池里,为了供负极活性物质充分与电解液发生反应,故将铅制成多孔海棉状,又称为海绵铅,在放电时,铅给出外线路电子形成 Pb+2 与溶液的硫酸根 结合生成硫酸铅,充电时,部分PbSO4首先溶解成Pb2+与SO4.Pb+2接受电子还原成铅进入负极活性物质晶格. ( 三)电解液
废旧铅酸蓄电池回收处置协议 甲方：重庆虬龙科技有限公司 乙方：重庆华思杰物资回收有限公司 根据《中华人民共和国固体废物污染环境防治法》等法律、法规，妥善处理各类固废，防止发生环境污染事件，更好的保护地球环境，维持可持续发展，甲、乙双方经友好协商，甲方决定对报废的电池回收，经由甲方退回乙方集中处理，为确保上述电池回收顺利实施，经双方协商，特定如下协议。 一、甲方的电动自行车蓄电池经使用造成废旧的，由乙方负责回收处置。 二、各方责任： 1、甲方责任： （1）、甲方指定专人负责收集、管理废铅酸蓄电池，安排规范场地堆放。 （2）、甲方指定专人每月填写和保存回收实施报表，保留废铅酸蓄电池交收记录，以备环保部门核查。 （3）、甲方配合乙方核对上月交收数量，协助填写由环保局发出的危险物品转移联单，并将转移联单上交相关的单位和管理部门。 2、乙方责任： （1）、乙方负责提供相关的收集废旧电池的环保资质证明文件； （2）、乙方负责派出专职回收人员按照双方商定的日期，每月定期上门回收甲方废废铅酸蓄电池并填写《回收废铅酸蓄电池交收记录表》。 （3）、乙方每月在约定的日期与甲方结算回收废铅酸蓄电池的回收款。填写由环保局发出的危险物品转移联单，保留并上交相关的环保局和管理部门。 （4）、必须将回收的电池严格按照国家规定收集及转移至具有资质的废铅
酸蓄电池处置单位进行处置。保证全过程符合环保部门和主管部门的要求。 三、回收废铅酸蓄电池价格：废铅酸蓄电池收购价 1.8 元/Ah。 四、结算方式：送货当月挂账、次月结账付款。（具体结算流程按采购合同执行） 五、合同有效期2年。合同期满后如双方各无异议，本合同自动延伸。 六、合同中如有未尽事宜，各方可协商解决。 七、本协议一式两份，甲、乙双方各执一份。 甲方：重庆虬龙科技有限公司乙方：重庆华思杰物资回收有限公司代表（签字）：代表（签字）： 日期：年月日日期：年月日
一、锂电池为什么有安全性问题 1、内部短路是如何形成的：锂 离子电池的最大的隐患是应用钴酸锂 的锂离子电池在过充的情况下（甚至正 常充放电时），锂离子在负极堆积形成 枝晶，刺穿隔膜，形成内部短路。 2、产生大电流：外部短路，内 部短路将产生几百安培的过大电流 i. 外部短路时，由于外 部负载过低，电池瞬间大电流放电。在 内阻上消耗大量能量，产生巨大热量。 ii. 内部短路，主要原因 是隔膜被穿透，内部形成大电流，温度 上升导致隔膜熔化，短路面积扩大，进 而形成恶性循环 3、气体是哪里来的：锂离子电池为达到单只电芯 3 － 4.2V 的高工作电压（镍氢和镍硌电池工作电压为 1.2V ，铅酸电池工作电压为 2V ），必须采取分解电压大于 2V 的有机电解液，而采用有机电解液在大电流，高温的条件下会被电解，电解产生气体，导致内部压力升高，严重会冲破壳体 4、燃烧是如何发生的：热量来源于大电流，同时在高电压（超过 5V ）情况下，正极锂的氧化物也会发生氧化反应，析出金属锂，在气体导致壳体破裂的情况下，与空气直接接触，导致燃烧，同时引燃电解液，发生强烈火焰，气体急速膨胀，发生爆炸。
5、聚合物电池是否会有安全性问题：聚合物电池与锂离子电池的区别在于电解液为胶状、半固态，锂离子电池电解液为液态。所以，聚合物电池可以使用软包装，在内部产生气体时，可以更早的突破壳体，避免气体聚集过多，产生激烈涨裂。但聚合物电池并没有从根本上解决安全性问题，同样使用钴酸锂和有机电解液，而且电解液为胶状，不易泄漏，将会发生更猛烈的燃烧，燃烧是聚合物电池安全性最大的问题。 二、如何解决大容量锂电池的安全性问题 锂离子电池的安全性问题，并不是外围问题，而是一个基于材料技术的本质问题。 在材料技术上取得突破： 1、选择安全的正极材料，目前的正极有钴酸锂和锰酸锂两种量产的材料产品。钴酸锂在小电芯方面是很成熟的体系，由于钴酸锂在分子结构方面（ LiCo ）的特点：充满电后，仍旧有大量的锂离子留在正极，当过充时，残留在正极的锂离子将会涌向负极，在负极上形成枝晶是采用钴酸锂材料的电池过充时必然的结果，甚至在正常充放电过程中，也有可能会有多余的锂离子游离到负极形成枝晶。所以手机电池频频发生爆炸事件，一方面是由于保护电路失效，但更重要的是在材料方面并没有根本的解决问题。同时钴酸锂的氧化性强，在 175 度时就会分解，壳体泄漏，与空气接触，发生燃烧、爆炸。 2、选择锰酸锂材料，在分子结构方面保证了在满电状态，正极的锂离子已经完全嵌入到负极炭孔中，从根本上避免了枝晶的产生。同时锰酸锂稳固的结构，使其氧化性能远远低于钴酸锂，分解温度超过钴酸锂 100 度，即使由于外力发生内部短路（针刺），外部短路，过充电时，也完全能够避免了由于析出金属锂引发燃烧、爆炸的危险。
电动汽车电池的分类及性能参数 电池的分类 电动汽车用电池为化学电源，它的分类方法很多。按电解液分为： a.碱性电池。即电解液为碱性水溶液的电池； b.酸性电池。即电解液为酸性水溶液的电池； c.中性电池。即电解液为中性水溶液的电池； d.有机电解质溶液电池。即电解液为有机电解质溶液的电池。 按活性物质的存在方式分为： a.活性物质保存在电极上。可分为一次电池(非再生式，原电池)和 二次电池(再生式，蓄电池)； b.活性物质连续供给电极。可分为非再生燃料电池和再生燃料电池。按电池的某些特点分为： a.高容量电池； b.免维护电池； c.密封电池； d.燃结式电池； e.防爆电池； f.扣式电池、矩形电池、圆柱形电池等。 尽管由于化学电源品种繁多，用途广泛，外形差别大，使上述分类方法难以统一，但习惯上按其工作性质及存贮方式不同，一般分为四类： a. 一次电池
一次电池，又称“原电池”，即放电后不能用充电的方法使它复原的电池。换言之，这种电池只能使用一次，放电后电池只能被遗弃了。这类电池不能再充电的原因，或是电池反应本身不可逆，或是条件限制使可逆反应很难进行。如： 锌锰干电池 Zn│NH4Cl·ZnCl2│MnO2(C) 锌汞电池 Zn│KOH│HgO 银锌电池 Zn│KOH│Ag2O b．二次电池 二次电池，又称“蓄电池”，即放电后又可用充电的方法使活性物质复原而能再次放电，且可反复多次循环使用的一类电池。这类电池实际上是一个化学能量贮存装置，用直流电将电池充足，这时电能以化学能的形式贮存在电池中，放电时，化学能再转换为电能。如：铅酸电池 Pb│H2SO4│PbO2 镍镉电池 Cd│KOH│NiOOH 镍氢电池 H2│KOH│NiOOH 锂离子电池 LiCoO2│有机溶剂│6C 锌空气电池 Zn│KOH│O2(空气) c.贮备电池 贮备电池，又称“激活电池”，是正、负极活性物质和电解液不直接接触，使用前临时注入电解液或用其他方法使电池激活的一类电池。这类电池的正、负极活性物质的化学变质或自放电，因与电解液的隔离而基本上被排除，从而使电池能长时间贮存。如：镁银电
