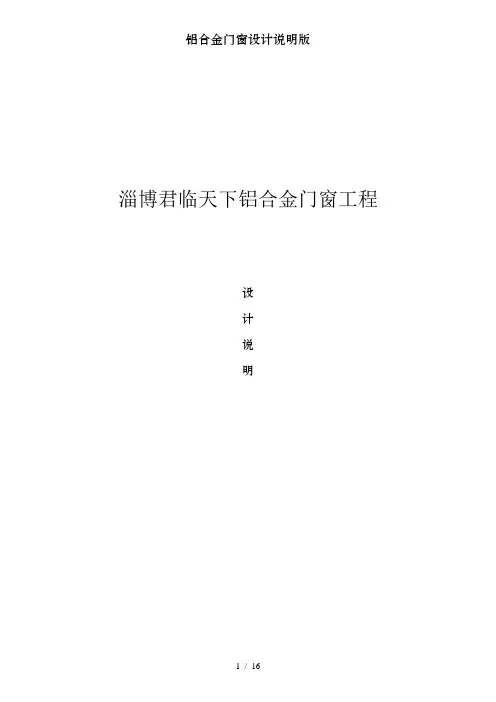

淄博君临天下铝合金门窗工程
设
计
说
明
一、工程概况
1）基本参数
1.工程名称：君临天下3#.13#.14#.15#.酒店
2.设计单位
3.建设单位：
4.建筑高度：结构形式：剪力墙结构
5.设计范围：铝合金门窗，铝百叶
2）建筑特点
无论是建筑功能还是立面形式，都将成为现代建筑的代表。目前相当数量的建筑是以型表义，这座建筑的设计真正实现型义互动，是建筑艺术底层含意的传达。优化合理的门窗功能、动感的立面造型，使外型与围护结构融为一体，实现了整个建筑的和谐统一。
二、设计依据及采用规范
（一）设计依据
1．基本风压值：W=0.50KN/m2。
2．地震设防：7度。
3．地区粗糙度：C类。
（二）采用规范
1．门窗设计规范
（1）《铝合金门窗》GB/T 8478-2008
（2）《住宅建筑门窗应用技术规范》DBJ 01-79-2004
（3）《建筑外门窗气密、水密、抗风压性能分级及检测方法》
GB/T 7106-2008
（4）《建筑门窗空气声隔声性能分级及检测方法》GB/T 8485-2008
（5）《建筑外门窗保温性能分级及检测方法》GB/T 8484-2008 2．建筑设计规范
（1）《建筑结构荷载规范》GB50009-2001
（2）《建筑设计防火规范》GB50016-2006
（3）《高层民用建筑设计防火规范》GB50045-95
（4）《建筑物防雷设计规范》GB50057-2010
（5）《建筑抗震设计规范》GB50011-2001
（6）《民用建筑热工设计规范》GB50176-93
（7）《民用建筑隔声设计规范》GBJ118-89
（8）《采暖通风与空气调节设计规范》GBJ19-87
3．铝材规范
（1）《铝合金建筑型材第一部分：基材》GB 5237.1-2004（2）《铝合金建筑型材第二部分：阳极氧化型材》GB 5237.2-2004
（3）《铝合金建筑型材第三部分：电泳涂漆型材》GB 5237.3-2004
（4）《铝合金建筑型材第四部分：粉末喷涂型材》GB 5237.4-2004
（5）《铝合金建筑型材第五部分：氟碳漆喷涂型材》GB 5237.5-2004
（6）《铝合金建筑型材第六部分：隔热型材》GB 5237.6-2004
4．玻璃规范
（1）《建筑玻璃应用技术规程》JGJ113-2003
（2）《浮法玻璃》GB11614-1999
（3）《夹层玻璃》GB9962-1999
（4《中空玻璃》GB11944-2002
（5）《镀膜玻璃第一部分阳光控制镀膜玻璃》GB/T18915.1-2002
（6）《镀膜玻璃第二部分低辐射镀膜玻璃》GB/T18915.2-2002
（7）《玻璃幕墙光学性能》GB/T18091-2000
（8）《幕墙用钢化玻璃与半钢化玻璃》GB17841-1999
（9）《着色玻璃》GB/18701-2002
（10）《建筑用安全玻璃防火玻璃》GB15763.1-2001
（11）《建筑用安全玻璃第2部分：钢化玻璃》GB15763.2-2005
5．钢材规范
（1）《钢结构设计规范》GBJ50017-2003
（2）《钢结构防火涂料》GB14907-2002
（3）《建筑钢结构焊接技术规程》GB700-88
（4《冷弯薄壁型钢结构设计规范》GB50018-2002
（5）《碳素结构钢》GB700-2006
（6）《优质碳素结构钢技术条件》GB699-88
（7）《低合金高强度结构钢》GB1597-94
（8）《不锈钢棒》GB/T1220
（9）《不锈钢冷加工钢棒》GB/T4226
（10）《不锈钢冷扎钢板》GB/T3289-92
（11）《不锈钢热扎钢板》GB/T4237-92
6．胶类规范
（1）《硅酮建筑密封胶》GB/T14683-2003
（2）《建筑用硅酮结构密封胶》GB16776-2005
（3）《聚硫建筑密封胶》JC483-2006
（4）《中空玻璃用弹性密封剂》JC486-2001
（5）《石材幕墙接缝用密封胶》JC/T883-2001
（6）《幕墙玻璃接缝用密封胶》JC/T882-2001
7．其他规范
《绝热用岩棉、矿棉及其制品》GB/T11835-98
三、设计说明
（一）分格设计
首先满足国家及地方现行标准的情况下，在设计原方案上进行深化设计，使得门窗在满足各项性能要求、实现实用及使用的目的，充分考虑了如下因素：
1．满足建筑设计效果要求。
2．考虑面材利用率及加工安装工艺性，尽量做到经济合理。
3．结构安全，采光合理。
4．满足结构强度和刚度要求。
（二）铝合金门窗系统主要结构设计说明
设计思想：充分体现建筑风格、结构合理、功能完善、安全可靠、好的性价比。
1）铝合金门窗采用“龙口南山”630系列隔热铝合金型材，铝型材内外侧采用粉末喷涂，室外颜色为咖啡色，室内外白色,型材合金牌号为6063-T5.主要用在外封闭阳台和直接与外部气体接触的位置。
2）铝合金窗隔热条为国产优质，隔热条宽度为20mm。
3）五金：西德诺托五金，颜色同型材。
4）开启窗主要采用内开、外悬、内平开内倒形式。
5）推拉窗采用5+9A+5中空玻璃，其他窗采用5+12A+5mm中空玻璃，单块面积大于1.5平米和其它按照规范要求需用钢化玻璃的部位均为双面钢化中空玻璃。
6）窗四周采用填缝材料密封，玻璃和型材间均采用室内胶条、室外胶分别密封。
7）密封条：主要用在门扇和开启扇上面，采用三元乙丙橡胶密封条。
8）窗顶到大面墙的采用50x50x1.5mm铝副框，表面热镀锌处理，以减少水泥等对铝型材的污染，四周以胀丝与结构墙连接，连接方式采用8*80尼龙胀丝。
9）铝合金内平开内倒窗配套固定纱窗，外悬窗配套隐形纱
窗,品牌为国产优质。
四、建筑外窗性能设计指标及保证措施
建筑外门窗性能设计指标包括以下五个方面：抗风压性能/
空气渗透性能/雨水渗漏性能/保温性能/隔声性能。
（一）风压变形性能
1．风压变形系指门窗在与其相垂直的风压作用下，保持正常
性能不发生任何损坏的能力。
2．建筑外门窗性能分级值
分级代号123456789
分级指标值KPa 1.0
≤
＜
1.5
1.5
≤
＜
2.0
2.0
≤
＜
2.5
2.5
≤
＜
3.0
3.0
≤
＜
3.5
3.5
≤
＜
4.0
4.0
≤
＜
4.5
4.5
≤
＜
5.0
≥5.
注：第9级应在分级后同时注明具体检测压力差值。
3.本工程建筑外窗风压变形性能为3级。
（二）空气渗透性能
1．空气渗透性能系指在风压作用下，其开启部分为关闭状况
的门窗透过空气的性能。
2．建筑外门窗气密性能分级值
分级12345678
单位缝长分级
指标
q1/( m3/(m2·
h)4.0
≥q1
＞
3.5
3.5≥
q1＞
3.0
3.0
≥q1
＞
2.5
2.5
≥q1
＞
2.0
2.0
≥q1
＞
1.5
1.5
≥q1
＞
1.0
1.0≥
q1＞
0.5
q1≤
0.5
单位面积分级
指标
q2/(m3/(m2·h
)12≥
q2＞
10.5
10.5
≥q2
＞9.0
9.0
≥q2
＞
7.5
7.5
≥q2
＞
6.0
6.0
≥q2
＞
4.5
4.5
≥q2
＞
3.0
3.0≥
q2＞
1.5
q2≤
1.5
3. 在本工程建筑外窗气密性能为4级。
（三）雨水渗漏性能
1．雨水渗漏性能系指在风雨同时作用下，门窗透过雨水的能
力。
2．建筑外门窗水密性能分级值
分级123456
分级指标
ΔP 100≤ΔP
＜150
150≤
ΔP
＜250
250≤
ΔP
＜350
350≤Δ
P
＜500
500≤ΔP
＜700
ΔP
≥700
注：第6级应在分级后同时注明具体检测压力差值。
3．本工程建筑外窗水密性能为3级。
（四）保温性能
1．保温性能系指在门窗两侧存在空气温度差条件下，门窗阻
抗从高温一侧向低温一侧传热的能力。
2．门窗保温性能分级表
分级12345
分级指标W/(m2·K)K≥5.0
5.0>K≥4.
4.0>K≥3
.5
3.5>K≥3
.0
3.0>K≥2.5
分级678910分级指标 2.5>K≥2 2.0>K≥1. 1.6>K≥1 1.3>K≥1K<1.1
.06.3.1W/(m2·K) 3．本工程外窗保温性能为5级。K ≤2.7W/(m2·K)
（五）隔声性能
1．隔声性能是指通过空气传到门窗外表面的噪声经过门窗反
射，吸收和其他能量转化后的减少量，称为门窗的有效隔声量。
外门、外窗以“计权隔声量和交通噪声频谱修正量之和
（Rw+Ctr）作为分级指标
内门、内窗以“计权隔声量和粉红噪声频谱修正量之和
（Rw+C）作为分级指标
2．建筑外窗空气隔声性能分级值如下表：
分级外门、外窗的分级指标值内门、内窗的分级指标值120≤Rw+Ctr＜2520≤Rw+C＜25
225≤Rw+Ctr＜3025≤Rw+C＜30
330≤Rw+Ctr＜3530≤Rw+C＜35
435≤Rw+Ctr＜4035≤Rw+C＜40
540≤Rw+Ctr＜4540≤Rw+C＜45
6Rw+Ctr≥45Rw+C≥45
3．本工程建筑外窗空气隔声性能为3级。
五、工程选材特点、材料介绍及验收标准
对于本工程，在选材方面，我们选用性能优异的高质量产品
用于此工程，以保证该工程外饰效果的美观与经久耐用，使之竣
工后能成为经久不衰的建筑精品；同时我们又力求以较低的价格
来完美的实现这一精品，以体现我公司科学设计、科学施工与科
学管理的强劲工程实力，让人们充分感受到现代科技与建筑美学的完美结合与发展。本次材料选择按照招标文件的要求进行。
（一）铝合金型材
本工程铝型材推荐采用优质名牌产品“龙口南山”牌铝型材，铝型材采用优质高精级建筑铝型材。型材符合《铝合金建筑型材》GB /5237-2008的规定，牌号为6063-T5。
铝合金型材用31号锻铝（6063）高温挤压成型，快速冷却并人工时效（T5）的型材。外窗受力杆件壁厚≥1.5㎜，门受力杆件壁厚≥2.0㎜，最小膜厚大于40μm。此种工艺生产铝型材其强度、刚度及耐腐蚀符合GB /5237- 2008的规定。
型材所使用的铝锭，采用淄博“山东铝厂”产品，品级：A00，质量达到国标GB/T 1196- 2002标准。
1．型材特点：
（1）适合于挤压铝型材，可以得到各种复杂的截面和很高的加工精度；
（2）有足够的强度，能满足建筑结构的要求；
（3）可以用弯曲装置进行冷弯加工，制造弯弧型材；
（4）阻燃性能好；
（5）良好的导电性能，幕墙、天窗与建筑物专门的地线连接后可作为避雷设施；
（6）使用了阳极氧化和氟碳喷涂处理方法，防腐性能好。
2．铝合金型材的各种技术指标：
