按键扫描电路硬件详解
编写人： 日期：
审核人： 日期：
批准人： 日期：
修订状态：
版本版次修订内容摘要修改人批准人生效日期
目 录
一、历史更改记录 (1)
二、概述 (2)
三、典型电路 (2)
1、（I/O口采集与矩阵扫描）电路 (2)
1.1原理图 (2)
1.2电路参数选型及分析 (2)
1.3电路原理分析 (2)
1.4该类电路的应用场合说明 (3)
1.5注意事项 (3)
2、（AD口采集）电路 (3)
2.1原理图 (3)
2.2电路参数选型及分析 (3)
2.3电路原理分析 (3)
2.4该类电路的应用场合说明 (3)
2.5注意事项 (3)
3、（与LED复用）电路 (4)
3.1原理图 (4)
3.2电路参数选型及分析 (4)
3.3电路原理分析 (4)
3.4该类电路的应用场合说明 (4)
3.5注意事项 (5)
四、总结 (5)
按键扫描电路硬件详解
一、历史更改记录
版本 更改内容 更改日期 更改原因 更改人 备注
二、概述
按键扫描电路是控制器的人机界面之一。
根据控制器操作与显示功能的不同要求以及单片机系统资源使用状况，可以采用不同的按键电路，以满足不同的功能与界面需要。同时，不同的按键电路在程序处理上的方式不尽相同，但按键防抖动等抗干扰措施是必不可少的。
在家电控制器中我们一般会遇到以下几种按键电路：I/O口采集电路、I/O口矩阵扫描电路、A/D口采集电路以及与LED复用的按键电路。在实际选用时，可以根据不同的情况选用不同的方案。
三、典型电路
1、（I/O口采集与矩阵扫描）电路
1.1原理图
1.2电路参数选型及分析
fig1 为I/O口采集按键电路。如果所用MCU对应I/O口有内部上拉电阻，R101—R103可以省略；在本电路中取值10K；R104—R106和C101—C103分别取值1K和10N。
fig2为I/O口4*4矩阵扫描按键电路，R1—R4用于防止多按键按下的情况，逐列输出低电平时，避免出现短路。
Fig3 为编码开关应用电路，如果单片机内部有上拉电阻，R1，R2则可省略。
1.3电路原理分析
fig1所示电路中，当没有按键按下时，各口采集均为高电平；当采集到低电平时即判断相应按键按下。R104—R106和C101—C103为抗干扰作用；D101和D102加在ON/OFF键两端，避免当整机产品进行静电测试过程中原处于待机OFF态的控制器转变为ON态而使整机工作的严重不合格。
Fig2所示电路中，程序采用逐行（或列）扫描查询法，依次将输出线置为低并检测输入线；若检测到低电平，则判断某键被按下。
Fig3所示电路中，需根据rotating1和rotating2两引脚波形判断逆时针或者顺时针旋转，如图所示，当rotating2较rotating1提前变成低电平，则表示顺时针旋转。反之，则为逆时针旋转。每
一个信号周期代表旋转1格。
1.4该类电路的应用场合说明
Fig1电路是常用电路；在考虑节省MCU I/O口资源的情况下可采用Fig2电路，如遥控器电路。
Fig3电路多用于时间或者温度调节。
1.5注意事项
在Fig2中，对于多个按键同时按下，按无效处理；必要时也应考虑静电测试的防护。
2、（AD口采集）电路
2.1原理图
2.2电路参数选型及分析
Fig1为单键或者双键检测电路，即可以用于单键或者两个键的组合检测。电路参数主要是R101—R106，单键按下和双键按下时所产生的电压值和A/D值可对照fig1 数据表格。R110和C101为抗干扰所加。
2.3电路原理分析
fig1所示电路中，MCU检测AD口的电压值。当没有按键按下时，电压值为5V；当某键按下时，则检测到对应的点的电压值，从而判断该键被按下。
2.4该类电路的应用场合说明
AD口采集按键电路主要考虑在MCU I/O口资源紧张，但AD口富余的情况下应用。
2.5注意事项
2.5.1 AD口采集按键电路的分压电阻参数与AD分辨率相关，在计算选取时应考虑各档电压值的合理性。
2.5.2 为了提高采集准确度，均选用+/-1%精度电阻。
2.5.3 根据fig1 数据表格，在fig1所示电路中，应避免SW103+SW105以及SW104+SW106的按键组合。因为它们组合后的检测电压值恰与SW102和SW103单键的电压值相同，将造成检测的误判。因此，在有双键检测的情况下，应根据表格选取合适的组合按键，避免出现重复的情况。
3、（与LED复用）电路
3.1原理图
3.2电路参数选型及分析
Fig1 图中，若MCU按键输入口IN KEY0和IN KEY1有内置上拉电阻，R103、R104 100K电阻可省略；此时，为了可靠检测，R105和R112阻值应按照上拉电阻值的1/10选取。
Fig2 使用单片机直接检测按键或者驱动LED，在检测按键时需先将COM1—COM3置高电平。
3.3电路原理分析
Fig1 电路采用串并变换移位寄存器74HC164进行扩展，实现按键与LED复用，节省了MCU资源。 74HC164在一个时钟周期仅有一路输出为低电平；此时检测按键输入口，若检测为低则有键按下；根据对应74HC164时钟周期即可判断被按下的按键。D101—D111用于阻止74HC164输出高电平对按键输入检测的影响。
3.4该类电路的应用场合说明
该电路主要用于MCU资源紧张的场合，或者为了节约MCU口资源的情况。
3.5注意事项
在检测过程中，按键检测与LED操作做分时处理。
四、总结
按键电路根据控制器系统的要求选择不同的实现方案，同时应考虑软、硬件的最佳性能比。在以上各电路方案中均各有其侧重点，需要根据实际情况确定使用。
按照相关电器产品标准，由于整机静电测试的电压等级可能不同，对按键的抗干扰措施可根据实验状况确定。尤其在待机状态下，ON/OFF键的待机状态不能因静电影响而改变，在这个键上增加两个二极管保护的方法适用于所有按键电路方案。
信息科学与技术学院 EDA 课程设计报告 题目名称：基于FPGA 的键盘扫描电路 学生姓名：王彪 学 号：2010508115 专业年级：电信10级（2）班 指导教师：钟福如老师 时 间： 2010.1.13
目录 1 课程设计综述—————————————————————— 2 1.1 课程设计的题目———————————————————— 2 1.2 题目要求——————————————————————— 2 2 方案选择———————————————————————— 2 3 整体电路的设计及分析——--——————————————— 3 3.1 顶层电路图—————————————————————— 3 3.2 各模块功能原理分析—————————————————— 4 4 心得体会——————————————————————— 12

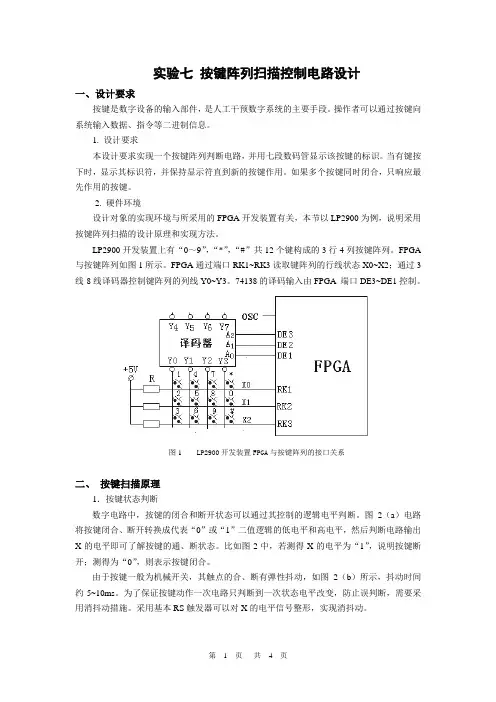

1.课程设计综述 1.1 课程设计的题目 基于FPGA的键盘扫描电路。 1.3 题目要求 （1）、键盘按钮数为4，系统时钟10MHz。 （2）、能识别出所按按钮。 （3）、按钮被按下后，视为此按钮输入一次，若按钮长时间不松，（时限1S）后每隔0.5S 视为再次输入，直至按钮松开。 （4）、要求能对按钮按下时指令的抖动能正确处理。对持续时间小于50ms的输入不作响应。 （5）、各键设置不同优先级，多键同时按下时，视为优先级较高的按键被按下。2.方案选择 根据题目要求，需要4个按钮的键盘，通过查阅资料我选择通用的2*2行列式键盘，判断键盘中有无按键按下是通过行线送入扫描信号，然后从列线读取状态得到的。其方法是依次给行线送低电平，检查列线的输入。如果列线信号全为高电平，则代表低电平信号所在的行中无按键按下；如果列线有输入为低电平，则低电平信号所在的行和出现低电平的列的交点处有按键按下。原理框图如下所示：
场扫描电路的任务是为场偏转线圈提供锯齿波电流使电子束作上下移动而形成垂直光栅，同时还要为字符电路、亮度电路提供场逆程脉冲，为水平枕形校正电路提供场锯齿波；为扫描制式识别电路提供基本计算单元(即场逆程脉冲)。高档次的大屏幕彩色电视机，为了获得线性良好的图像还设置南北枕形校正电路。为了便于了解，这里把与普通彩色电视机相同的电路称为基础场扫描电路；把在普通彩色电视机基础上增设的场扫描相关电路称为辅助场扫描电路。基础场扫描电路包括场振荡、锯齿波形成、场输出放大、场偏转、场反馈等电路；辅助场扫描电路包括场扫描制式切换、南北枕形校正等电路。 4.1 场扫描电路故障现象 常见的场扫描电路故障现象有： (1) 场振荡、锯齿波形成、场激励、场输出、场偏转、场制式切换等任何一个部位不工作导致水平一条亮线。 (2) 场激励不足、输出放大倍数不够、场负反馈加深导致垂直幅度不足。 (3) 场线性电路异常导致垂直线性不好。
(4) 场升压电路异常引起光栅顶部有数根密集的回扫线，有的机型还伴有无字符显示现象. (5) 场偏转线圈上并联的阻尼电阻阻值变大或开路导致光栅上满屏横条干扰。 (6) 场频调节、定时元件参数变化、扫描制式切换电路异常引起场不同步。 (7) 场集成电路击穿或场输出不工作导致无光栅、无图像、无字符。 (8) 南北枕形校正电路有问题导致光栅在垂直方向枕形失真。 4.2 扫描电路故障判断 4.2.1 场扫描电路的外因 场扫描电路的扫描幅度、频率、相位除受自身电路影响外，还受下列因素的影响： 一、复合同步分离电路
复合分离电路虽同时影响行、场两电路的同步，但因行同步分离电路采用AFC鉴相式，其同步范围相对大得多。所以，在复合同步分离电路输出的复合同步信号不理想时，也能使行同步，但却不能使场保持同步或者场同步不良。 二、+12V稳压电路 目前的大屏幕彩色电视机都将行、场振荡电路均集成在同一块集成电路内，有些机型的行、场扫描脉冲都是从对行振荡脉冲(500kHz)分频取得，但因行振荡电路的工作电源取自开关电源+B或+24V，而场振荡电路的工作电源却是+12V稳压电源。因此，在+12V稳压电路无输出或输出电压低时，集成电路内场脉冲振荡器或分频器不工作，从而使电视机呈一条水平亮线。 又因场振荡集成电路中往往还设有一级场激励电路，如果这个集成电路的工作电压(+ 12V)偏低时，虽然场分频电路有场扫描脉冲输出，但由于集成电路内的场激励级工作电压的不足，从而导致电视机出现场幅不够。 三、+24V-56V工作电压形成电路
课程设计 题目矩阵键盘电路设计教学院计算机学院 专业计算机应用技术班级 姓名 指导教师 2010 年01 月12 日
前言.................................................................... 第一章需求分析......................................................... 功能描述......................................................... 功能分析......................................................... 第二章系统的原理及分析................................................. 用到的知识点的介绍，知识点使用的总体思路 第三章详细设计......................................................... 硬件设计 系统结构图，元器件的选择等 软件设计 所设计的软件关键模块的程序流程 第四章测试............................................................ 运行结果分析等 第五章总结............................................................. 参考文献................................................................ 附录 关键程序代码........................................................
信息工程学院实验报告 课程名称：微机原理与接口技术 实验项目名称：键盘扫描及显示实验 实验时间： 班级： 姓名： 学号： 一、实 验 目 的 1. 掌握 8254 的工作方式及应用编程。 2. 掌握 8254 典型应用电路的接法。 二、实 验 设 备 了解键盘扫描及数码显示的基本原理，熟悉 8255 的编程。 三、实 验 原 理 将 8255 单元与键盘及数码管显示单元连接，编写实验程序，扫描键盘输入，并将扫描结果送数码管显示。键盘采用 4×4 键盘，每个数码管显示值可为 0～F 共 16 个数。实验具体内容如下：将键盘进行编号，记作 0～F ，当按下其中一个按键时，将该按键对应的编号在一个数码管上显示出来，当再按下一个按键时，便将这个按键的编号在下一个数码管上显示出来，数码管上可以显示最近 6 次按下的按键编号。 键盘及数码管显示单元电路图如图 7-1 和 7-2 所示。8255 键盘及显示实验参考接线图如图 7-3 所示。 图 7-1 键盘及数码管显示单元 4×4 键盘矩阵电路图 成 绩： 指导老师(签名)：
图 7-2 键盘及数码管显示单元 6 组数码管电路图 图 7-3 8255 键盘扫描及数码管显示实验线路图 四、实验内容与步骤 1. 实验接线图如图 7-3 所示，按图连接实验线路图。
图 7-4 8255 键盘扫描及数码管显示实验实物连接图 2.运行 Tdpit 集成操作软件，根据实验内容，编写实验程序，编译、链接。 图 7-5 8255 键盘扫描及数码管显示实验程序编辑界面 3. 运行程序，按下按键，观察数码管的显示，验证程序功能。 五、实验结果及分析： 1. 运行程序，按下按键，观察数码管的显示。

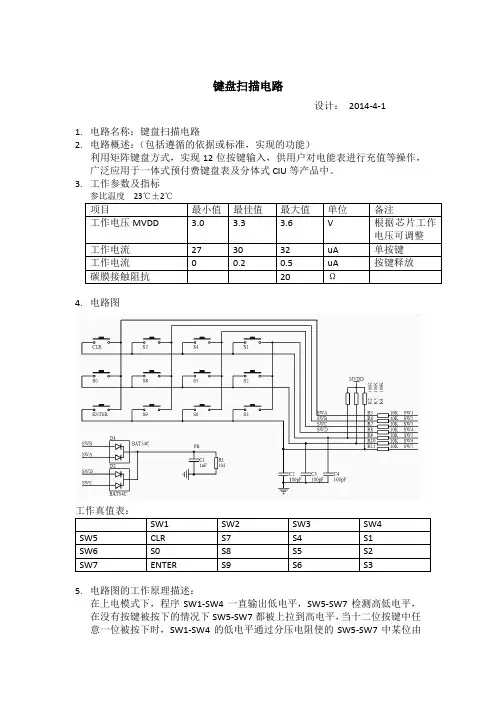

键盘扫描电路 设计：2014-4-1 1.电路名称：键盘扫描电路 2.电路概述：（包括遵循的依据或标准，实现的功能） 利用矩阵键盘方式，实现12位按键输入，供用户对电能表进行充值等操作，广泛应用于一体式预付费键盘表及分体式CIU等产品中。 3.工作参数及指标 参比温度23℃±2℃ 4.电路图 5.电路图的工作原理描述： 在上电模式下，程序SW1-SW4一直输出低电平，SW5-SW7检测高低电平，在没有按键被按下的情况下SW5-SW7都被上拉到高电平，当十二位按键中任意一位被按下时，SW1-SW4的低电平通过分压电阻使的SW5-SW7中某位由
