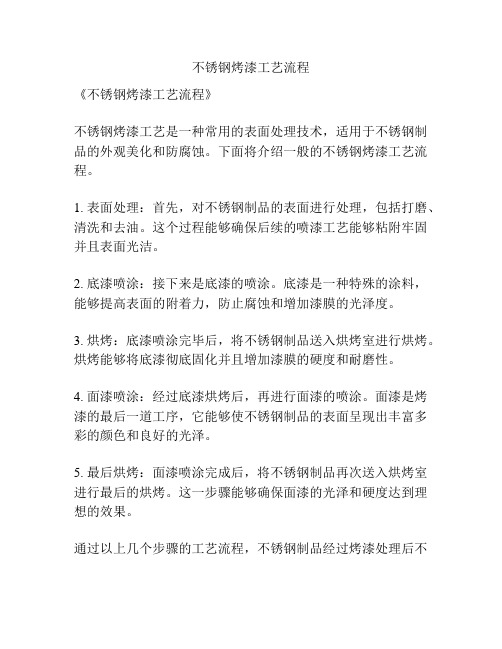

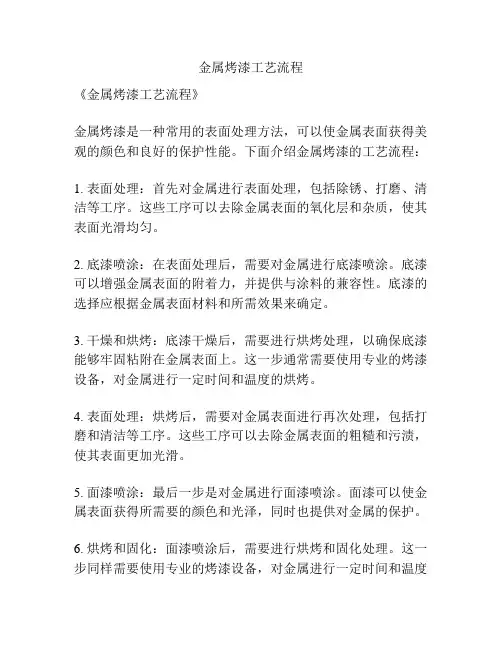

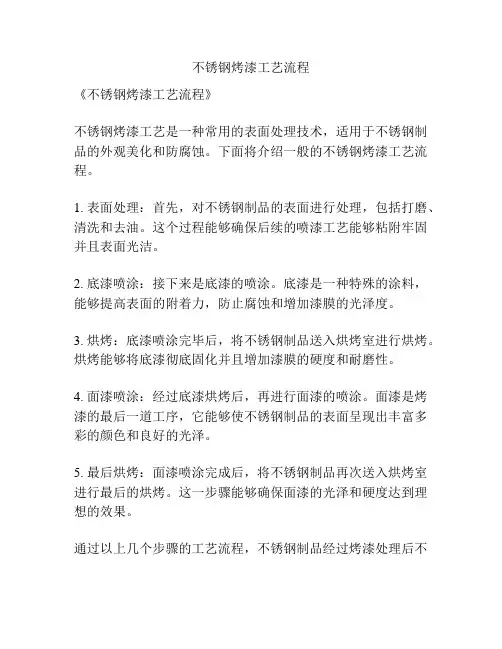

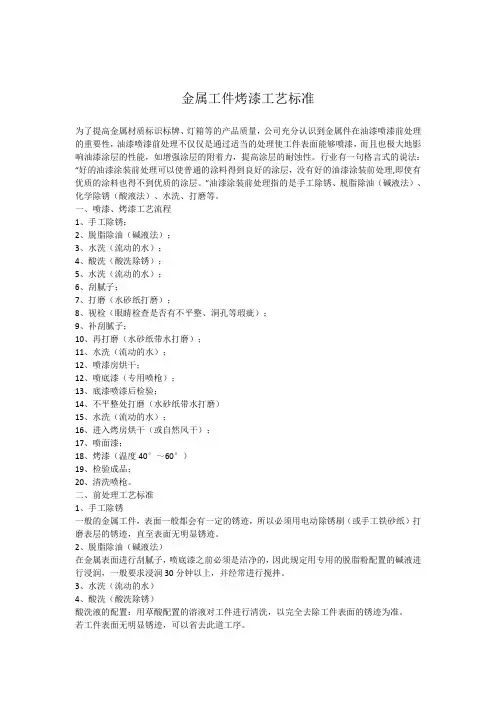

金属件烤漆工艺流程
一、底材：
五金件烤漆的底材有：
冷轧钢板冲压件或板材
镀锌钢板冲压件或板材
镁合金冲压件或板材
铝合金冲压件或板材
不过烤漆工艺是大同小异的
二、五金烤漆流程：
前处理→.烘干→底漆涂装→烘烤→面漆涂装→烘烤→检查→包装
三、表面预处理:
（1）1 除油；2 水洗；3 除锈；4 水洗；5 表调；6 水洗；7 磷化；8 水洗；9 水洗；10 烘干;
（2）前处理的目的与重要性：
前处理的目的是为了得到良好的涂层，由于以上的冲压件在制造、加工搬运、保存期间会有油脂，氧化物锈皮，灰尘，锈及腐蚀物等在表面上，若不去除将直接影响到涂膜的性能，外观等，所以前处理在涂装工艺中占有极为重要的地位。
（3）前处理的意义：
涂装前处理与涂布、干燥为涂装工艺三大主要工序，其中涂装前处理是基础工序，它对整个涂层质量、涂层使用寿命、涂层外观等均有着重要影响
通过脱脂、除锈、磷化等工序后的工件表面清洁、均匀、无油脂
1、除油：
主要有矿物油、润滑脂、动、植物油脂，比如操作与搬运过程中用手摸等油脂使绝大多数涂料的附着力严重下降，并影响它们的干燥，也使涂层的硬度和光泽度降低。
以碱溶液除去工件上之油污，主要的碱为NaOH,NaHCO3等等混合而成；可以买到专门的脱脂粉，然后配制成水溶液；肥皂的皂化作用；
2、水洗
以清水漂洗，以免前一工序中的溶液污染到下一工序。清水必须是活的（流动的）。
3、除锈
黄锈能促进腐蚀产物在涂层下蔓延，使涂层失去屏蔽性和不透湿性。在高温高湿条件下能导致涂层和金属的早期损坏，松散的黄锈，附着力差，能与涂层一起脱落。
除锈的方法很多，如碱液法，酸液法，机械法，电解法等，常见的是碱液法。以化学溶液除去工件表面的氧化皮，锈迹等，一般是用硫酸，也有用草酸。还可辅以超声波清洗。
4、表调（中和）
表面调整的简称：以酸（或碱）溶液除去除锈工序中表面多余的碱（或酸），调整酸碱度尽可能到中性，即PH值=7；
作用：加快磷化速度，细化磷化结晶，增加磷化的结晶点；
5、磷化
磷化是涂装前处理的中心环节，用磷酸式锰、锌、镉的正磷酸盐溶液处理金属工件，使在工件表面上形成一层不溶性磷酸盐保护膜，所形成的磷化膜系具有细微小孔的致密结构，增大了工件表面积，可以增大涂层接触面积，使磷化膜与涂层之间产生有利的相互渗透，大大提高有机涂层对工件的附着力。
磷化所形成的磷化膜是一层稳定的不导电的隔离层，使金属表面由优良导体变为不良导体，抑制了微电池形成，有效地阻止涂层腐蚀。磷化常用的方法按处理温度分为高温磷化（70~90℃），中温磷化（50~70℃）和常温磷化（20~30℃）。磷化膜一般是黑色的。
6、烘干
以上前处理过程基本都是在水槽中进行的。并且每一工序有时间的规定。烘干水分，准备涂漆；
四、上挂前品检
在上线之前对未涂漆之工件进行外观检查；有很大一部分是已涂过漆的不良品，要检查是否可直接喷涂或是要脱除旧漆；脱除旧漆方法，溶剂浸泡清洗或用专用的脱漆剂脱除。
五、打磨
非必需过程，除去表面粒状杂质并增加一定粗糙度以增加油漆附着力；第一遍：400#水砂纸
第二遍；800#水砂纸或更细
六、上挂
将产品勾于挂具上，挂具导电并随流水线移动；挂具应为导电体，并需接地（针对静电涂装）；挂具一般根据产品的不同特点而定制的；数量很多，整条流水线周转使用
七、吹尘
除去表面灰尘，毛屑等；压缩空气；静电除尘枪；火焰燃烧；
八、手工喷涂
在自动喷涂前对电位较低处（如阴影部分，凹部等进行预喷涂，但也是必备的没有自动喷涂设备时的选择，效率不高，产能有限，不稳定因素多，不良率较高，漆膜厚度不均等手工喷涂的设备主要包括空气压缩机，输气管，空气油水分离器，喷枪，涂料容器，喷漆室等。喷枪的种类有：1、重力式；2、吸上式；3、压送式
九、Disk喷涂
Disk自动喷涂属于静电喷涂的范畴，利用喷涂装置与接地工件之间的高电压差产生静电力，Disk以固定速度产生的离心力将涂料甩出，静电雾化涂料后涂覆于工件上，Disk上下移动覆盖整个工件范围；
Disk喷涂设备实际上是旋盘式静电喷涂设备，也可称为离心力静电雾化设备，旋盘转速为：5 000~60 000 r/min，工作电压为：70~120KV，采用空气马达驱动，静电涂装使用的静电涂料，涂料的电阻值需控制在一定的范围内；
十、补漆
检查Disk喷涂缺陷（少漆，漆薄等）部位进行修补，通过检查可及时发现Disk喷涂的缺陷并加以调整，对Disk喷涂不到的位置进行喷涂；
十一、预热炉烘烤
以较低温度（如80~150℃）烘烤，使溶剂部分蒸发，湿漆膜流平
十二、主炉烘烤
以较高温度（如180~185℃）强制烘烤，将油漆烤干，流水线速度越快，则温度需调的越高；十三、品检检查成品；
十四、下挂包装
取下工件，包装；进入下一加工工序或成品入库；液体涂装与粉体涂装
一、液体涂装：
涂料与溶剂（或还加硬化剂）混合后施工，以压缩空气或静电力雾化后飞向工件并附着，溶剂蒸发（或相互反应）后固化成膜；VOC（可挥发有机气体）含量高，对人体有较大危害；涂料利用率很低，仅约50%；一次喷涂所形成的膜厚为15~25um；
二、粉体涂装：
涂料为细粉状态，通过静电作用附着于工件，通过高温烤炉时，涂料熔融，流平，并交
联固化；VOC含量为零，但要注意粉尘的危害；涂料可回收使用，利用率可达99%以上；设备投资大；适合于厚膜涂层的涂装,一次喷涂膜厚为50~150um；
三、涂膜性能（1）
机械物性：冲击强度 50Kg/cm涂怪无龟裂；杯突 6.0mm以上/每秒压出1mm；附着力 (百格)测试，涂层无脱落（分等级）；耐弯曲性 1mm→,180°弯曲，涂层无裂缝；铅笔硬度2H,允许轻微痕迹；
化学性能：耐沸水性沸腾水，1hr浸泡，无异常；耐碱性 5％NaOH,240hr无变化；耐酸性3％HCL,240hr无变化；耐溶剂性二甲苯，24hr无变化；耐污染性唇膏，常温下24hr无异常；耐热性：180℃ x l hr 色差 E<0.8,保光性优异；
耐腐蚀性：耐盐雾性 1000hr无变化；耐湿热性 500hr无变化；
超声波清洗原理
超声波清洗属物理清洗，把清洗液放入槽内，在槽内作用超声波。由于超声波与声波一样是一种疏密的振动波，在传播过程中，介质的压力作交替变化。在负压区域，液体中产生撕裂的力，并形成真空的气泡。当声压达到一定值时，气泡迅速增长，在正压区域气泡由于受到压力挤破灭、闭合。此时，液体间相互碰撞产生强大的冲击波。虽然位移、速度都非常小，但加速度却非常大，局部压力可达几千个大气压，这就是所谓的空化效应。
磷化基本原理
磷化是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。
精心整理 喷漆工艺流程 喷漆工艺标准流程 1． 检查钣金修复的平整度： 首先对要喷漆的部位进行检查是否平整，擦干净没有钣金的喷漆部份，检查是否有凹陷。 2． 打磨处理需要补土的部份： 用砂轮机将钣金边缘进行处理，用砂纸将钣金周围磨出羽状边，再用砂纸打磨旧漆面，扩大补土的范围。 3． 清洁涂油 打磨完成后，清洗干净打磨位置及喷漆位置。 4，中涂5， 6． 7． 8． 9完成打 1011． 12． 13． 漆面抛光是汽车美容技术中最重要的组成部分。抛光技术水平的高低直接关系到汽车美容的最终效果。因此，抛光技术是汽车美容服务的基础。车身漆面彻底清洁后，就可根据漆面损伤的程度进行抛光处理。 一、材料选用及抛光方法 以英国特使系列产品为例，特使系列C3全能抛光剂含有研磨剂、去污剂、还原剂、光亮剂等多种成分，专为车身镜面抛光而设计，已被越来越多的欧美汽车厂指定使用。这种产品抛光速度快，可快速去除交通膜及中度划痕，不伤漆面，不留光环，节省工时，1小时可抛光、翻新一辆旧车漆面。抛光后残留物少，容易擦净，克服了其他同类产品抛光后残窖物到处飞溅，不易清除的缺点。可有效解决漆面划痕、哑光、褪色、氧化、粗糙等漆面缺陷，尤其适用于旧车漆面、划痕较深的漆面和桔皮、流挂等，若配合镜面釉使用，瞬间即可达到超亮镜面效果，是护车“三宝”中的重点用品。
抛光方法：将抛光机调整好转速，海绵轮用水充分润湿后，甩去多余水分。先取少量C3抛光剂涂于漆面(每一小块作一次处理，不可大范围涂抹)，从车顶篷开始抛光。抛光机的海绵轮应保持与漆面相切，力度适中，速度保持一定。抛光时按一定的顺序抛光，不可随意进行。用过C3抛光剂后，再换用增艳剂按以上步骤操作一次。 二、镜面釉处理 当整车漆面处理完毕后，漆面会很平滑、光亮，但有时也还会有一些极其细小的划痕和花痕或光环，为了保持漆面的光滑和光亮，则需上特使系列镜面釉。这种镜面釉以高分子釉剂等聚合物为主要原材料，不含蜡、硅及硝基合成氨，可在任何车型的漆面上做出釉质镜面效果，在汽车漆面上形成具有光滑、明亮、密封的釉质镜面保护膜，专车身时刻保持光亮如镜。同时具有防酸雨、抗氧化、防紫外线、防褪色等多项显著功能，还可抵御硬物轻度刮伤，不怕火和油污等，并具有一年以上的保持功效。 1 2 3 4 不 以下 1 2接下来是涂原子灰，晾干后打磨。这个工序最费时也很重要，一般需要重复涂抹打磨几次，需要用到 120#240#360#600#水砂纸， 3涂抹添眼灰。作用是掩盖原子灰上的砂纸痕和气孔。然后用1000#或1200#水砂纸打磨。 4洗车，用气枪将喷涂部位吹干。然后用报纸遮挡不需要喷涂的部位。 5喷漆， 喷塑 将塑料粉末喷涂在零件上的种表面处理方法。 静电喷涂工艺（静电喷塑）具有的优势: 不需稀料，施工对环境无污染，对人体无毒害；涂层外观质量优异，附着力及机械强度强；喷涂施工固化时间短；涂层耐腐耐磨能力高出很多；不需底漆；施工简便，对工人技术要求低；成本低于喷漆工艺；有些施工场合已经明确提出必须使用静电喷塑工艺处理；静电喷粉喷涂过程中不会出现喷漆工艺中常见的流淌现象。
13.2.1.3细木工板的生产工艺流程 芯条占细木工板体积60%以上，与细木工板的质量有很大关系。 制造芯条的树种最好采用材质较软，木材结构均匀、变形小、干缩率小，而且木材弦向和径向干缩率差异较小的树种，易加工、芯条的尺寸、形状较精确，则成品板面平整性好，板材不易变形，重量较轻，有利于使用。 一般芯条含水率8%--12%，北方空气干燥可为6%--12%，南方地区空气湿度大，但不得超过15% 芯条的生产流程： 干板材双面刨多片锯横截锯芯条 （压刨） 芯条厚度：木芯板的厚度加上制造木芯板时板面刨平的加工余量。 芯条宽度：芯板的宽度一般为厚度1.5倍，最好不要超过2倍，一些质量要求很高的细木工板芯条宽度不能大于20mm芯条越宽，当含水率发生变化时，芯条变形就越大。 芯条长度：芯条越长，细木工板的纵向弯曲强度越高，然而芯条越长，木材利用率越低。 芯条的材质：芯条不允许有树脂漏，不允许腐朽，不允许有爬楞。
芯板的加工：使用芯条胶拼机 木芯板胶拼后，板面粗糙不平，通常采用压刨加工，芯条加工精度很高的机拼木芯板，可以用砂光加工来代替刨光。 13.2.2胶合板 以木材为主要原料生产的胶合板，由于其结构的合理性和生产过程中的精细加工，可大体上克服木材的缺陷大大改善和提高木材的物理力学性能，胶合板生产是充分合理地利用木材、改善木材性能的一个重要方法。 13.2.2.1定义： 胶合板是由木段旋切成单板或由木方刨切成薄木，再用胶粘剂胶合而成的三层或多层的板状材料，通常用奇数层单板，并使相邻层单板的纤维方向互相垂直胶合而成。 13.2.2.2胶合板的构成原则： 对称原则：对称中心平面两侧的单板，无论树种单板厚度、层数、制造方法、纤维方向和单板的含水率都应该互相对应，即对称原则胶合板中心平面两侧各对应层不同方向的应力大小相等。因此，当胶合板含水率变化时，其结构稳定，不会产生变形，开裂等缺陷；反之，如果对称中心平面两侧对应层有某些差异，将会使对称中心平面两侧单板的应力不相等，使胶合板产生变形、开裂。 奇数层原则：由于胶合板的结构是相邻层单板的纤维方向互相垂，又必须符合对称原则，因此它的总层数必定是奇数。如：三层板、五层板、七层板等；奇数层胶合板弯曲时最大的水平剪应力作用在中心单板上，使其有较大的强度；偶数层胶合板弯曲时最大的水平剪应力作用在胶层上而不是作用在单板上，易使胶层破坏，降低了胶合板强度。
喷漆车间喷漆工艺流程 一、除油 1、去除黑色金属工件在生产过程中表面的油污，用槽浸法。碱液清洗配方： 氢氧化钠4%、磷酸钠4%、磷酸三钠4%、OP-10乳化液0.3%、温度90~95℃，处理时间5~8分钟。处理后检查方法：水洗后用刷帚刷，目测油污是否去净。 2、去除有色金属工件表面的油污，用槽浸法。采用KL-13型除油除锈添加剂 处理（该添加剂为白色粉末），使用浓度：兑水比例2%，温度大于5℃（如加温处理速度加快），时间5~10分钟，槽液PH值：7。 3、塑料制品的表面除油，用槽浸法。选用KL-16型脱腊除油粉，使用浓度： 兑水比例5%，温度40~65℃，时间5~10分钟。 二、清洗（除油后用水清洗） 三、除锈 采用酸性除锈，去除钢铁表面的锈垢，用槽浸法。酸洗除锈液配方：浓度31%的工业盐酸、缓蚀剂3%，温度：常温。处理时间3~8分钟，处理后检查方法：水洗后目测是否有锈垢存在。 四、清洗（除锈后用水清洗）
五、表调 用于磷化前的表面处理，用槽浸法（表调剂为白色粉末）。配槽液时按每1~3公斤／吨的用量慢慢添加，搅拌使其溶解。表调剂的工作条件为PH值7.5~9.5，温度：常温，时间半分钟。 六、磷化 用锌系磷化液使钢铁表面磷化，用槽浸法。WF磷化剂分为：A剂——配槽剂，B剂——补加剂，C剂——促进剂。 1、槽液配制：槽内加水3／4体积，按每25~30公斤／吨的量加入A剂，然 后再添加用热水溶解的氢氧化钠（按每0.7公斤／吨的用量），最后加水至工作液面确认酸度。在即将开始磷化时，按每0.5~0.7公斤／吨的量加入C剂，搅拌均匀待用。 2、使用工艺参数：总酸度18~35点，游离酸度0.5~1.5点，促进剂2~3点， 温度35~45℃，浸磷时间5~10分钟，检查方法：水洗、干燥后目测磷化膜应呈瓦灰色、结晶细致、无斑点、以及未磷化到的部位无氧化物等固体沉积物残留于表面，磷化后水洗应彻底，清洗后应迅速干燥。 3、磷化液管理：磷化液连续使用后总酸度上升可用水稀释，总酸度下降时， 按每1.6公斤／吨补加B剂可上升1点。游离酸度上升时按每0.4公斤／吨加入氢氧化钠可降游离酸度1点，游离酸度下降可按每

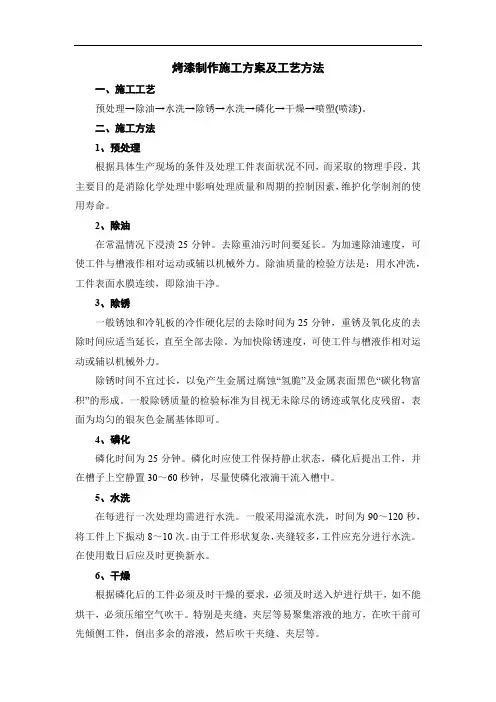

烤漆工艺流程 喷漆是对经过检验合格后的产品、半成品表面覆盖，起到防锈、防腐，漂亮美观并具有标志的作用。进行在喷漆、喷塑前必须进行前处理，在前处理作必要的整体检查，并按工艺作局部修整。 一、前处理工艺流程简图 预处理T除油T水洗T除锈T水洗T磷化T干燥T喷塑（喷漆） 二、前处理工艺规范及操作规程 2.1、生产线布局： 槽体功能：除油---水洗---除锈—水洗—水洗—磷化—水洗---喷塑（喷漆） 2.2、预处理： 2.2.1根据具体生产现场的条件及处理工件表面状况不同，而采取的物理手段，其主要目的是消除化学处理中影响处理质量和周期的控制因素，维护化学制剂的使用寿命。如：对于被处理新产品表面过多的油污、灰尘、铁屑、块锈、浮锈及过厚的氧化皮和不能酸洗的产品进行人工擦洗和去除（主要采用钢丝刷和砂布），处理后用压缩空气清除锈尘。减少除油除锈液的大量损耗，避免工件过处理造成的损耗，缩短化学处理周期，提高处理液的使用寿命。 2.2.2预处理除油应用充分稀释的除油剂进行擦洗，严禁使用有机溶剂（如汽油、香蕉水），以避免污染除油槽液，及时性表面形成有机溶剂固体份保护膜影响除油质量。
23除油:在常温情况下浸渍25分钟。去除重油污时间要延长。为 加速除油速度，可使工件与槽液作相对运动或辅以机械外力。除油质 量的检验方法是：用水冲洗，工件表面水膜连续，即除油干净。 2.4、除锈：一般锈蚀和冷轧板的冷作硬化层的去除时间为25分钟, 重锈及氧化皮的去除时间应适当延长，直至全部去除。为加快除锈速度，可使工件与槽液作相对运动或辅以机械外力。但除锈时间不宜过长，以免产生金属过腐蚀氢脆”及金属表面黑色碳化物富积”的形成。一般除锈质量的检验标准为目视无未除尽的锈迹或氧化皮残留， 表面为均匀的银灰色金属基体即可。 2.5、磷化：磷化时间为25分钟。磷化时应使工件保持静止状态，磷化后提出工件，并在槽子上空静置30?60秒钟，尽量使磷化液滴干流入槽中。 2.6、水洗：在每进行一次处理均需进行水洗。一般米用溢流水洗，时间为90?120秒，将工件上下振动8?10次。由于工件形状复杂，夹缝较多，工件应充分进行水洗。在使用数日后应及时更换新水。 三、前处理操作中的关键环节 3.1、工件吊装 经过预处理的工件，必须要有合理的吊装，对于散装板件，应避免工件之间堆叠、紧贴，保证有一定间隙，使槽液充分与工件接触。小件、散件应互相间隔、交叉摆放。对于难以排出气体的与凹形件，进入磷化槽时应侧置，使槽液充分接触工件各部位。严禁开口向下放置，否则因 空气聚集内腔而影响处理质量。 3.2、磷化膜的干燥
防腐、油漆施工工艺 1.1适用范围 本工艺适用于火力发电厂各设备、管道和炉架等金属表面的油漆施工。 1.2施工流程 施工流程图见图1-1。 图1-1 施工流程图 1.3工艺流程说明及主要质量控制要点 1.3.1施工准备 （1）设备、场地准备： 1）空压机、喷漆设备、电动砂轮机、钢刷、砂布、油刷等齐备。 （2）材料准备： 1）按照甲方提供的型号、颜色及调配的涂料和辅助材料使用，对于过期或不合格的一律不能在工程中使用。 2）涂料调配过程中要不断搅拌沉淀物，稀释剂、固化剂等辅助材料的配比应严格按照产品说明书中的有关规定使用。 3）调配的涂料应粘度适中，颜色符合标准样板及色差范围，色泽均匀一致。 1.3.2金属构件表面处理 （1）表面除污处理 1）清除设备及管道表面的油垢、油脂、油泥、灰尘及其它物质形成的玷污。 2）被漆物表面应洁白干净，无油点、污迹、麻点及灰尘。 （2）表面除锈处理 1）清除被漆物表面的锈浊、颗粒、毛刺、焊渣及起泡旧漆膜，并进行打磨清理。2）被漆物金属表面应光洁平整，无绣块、锈斑、氧化物颗粒及点浊，并露出金属光泽，1.3.3底漆涂刷 （1）底漆涂刷工艺 1）施工环境条件：雨天、雾天、大风沙或空气湿度大于85%的气候下，且环境温
度低于5℃不能进行油漆施工。 2）采用开、横、斜、理等基本操作方法：开漆距离不宜过宽，以免漆膜过薄；涂刷用力要均匀，以免刷痕明显或透底；须特别留意一些隙缝、棱角及边缘，以免漏刷，达到光滑平整的涂刷的效果。 3）工艺标准：涂刷均匀，覆盖严密，无透底及漏刷；每道漆膜厚度要求为30μm；层间结合严密，粘附良好，无分层、起毛、龟裂。 （2）表面嵌补处理 1）如设备及管道表面喷漆，则在防锈漆涂刷完及干燥后，需要嵌补设备及管道表面的凹陷、裂缝、孔眼及破损缺陷，并进行全面批刮处理。 2）根据技术要求和表面的完整程度，来决定是局部找补，还是满刮腻子；刮腻子可根据需要进行多次，但每次的厚度不的超过0.5mm。 3）嵌补处理后的设备表面应光洁平整，腻子无起壳、脱落，无刮刀痕迹，无残留腻子，略带光泽。 1.3.4面漆涂刷 （1）手工涂刷面漆 1）手工涂刷施工操作规范与底漆涂刷相同。 2）为了增加漆膜的光度或提高防腐性能，可在最后一道面漆里加入一定比例的清漆。 3）工艺标准：漆面光滑平整，色泽均匀一致，无透底、斑迹、脱落、皱纹、流痕、漆粒、起泡、浮膜及明显的刷痕；每道面漆干膜厚度要求为20～25μm；层间结合严密、粘附良好，无分层、起毛、龟裂。 （2）喷涂面漆 1）采用纵横交替法和纵行双重喷涂法等操作方法，可提高漆膜的厚度。 2）喷涂时要适当的控制空气压力、喷嘴的口径、漆料的粘度、喷嘴与漆面间的距离及喷嘴的移动速度。 3）喷嘴与喷面间的距离，以不产生大量的漆雾，又能喷覆最大的面积为宜。 4）喷嘴与喷面应保持垂直距离，上下或左右平均移动速度不宜过快或过慢，以免漏喷及流挂。 5）工艺标准：漆膜光滑平整、润滑，色泽及厚度均匀一致，光泽度高，丰满度好，无皱纹、泡、流挂、针孔及漏喷。 11.3.5质量验收 按照《火电施工质量检验及评定标准》（锅炉篇）炉13-2检查项目进行验收，主要检查项目如下： （1）金属面清理油垢、灰尘、铁锈清理干净。 （2）底层（防锈漆）涂刷均匀、无透底、漏刷。 （3）漆层色调均匀一致，无透底、斑迹、脱落、皱纹、流痕、浮膜、漆粒及明显
板式家具生产工艺流程 一个完整意义上的板式家具生产工艺流程要从原材料的准备，经过木工制作、油漆涂饰到最后产品包装入库等诸多环节和步骤组成。因为油漆工序在上两期《深圳家具》上已有一些专业人士详尽论述过，所以本次板式生产工艺重点针对木工工序。提到板式家具生产工艺在很多人看来十分简单，三步一体的开料、封边、打孔，所用的设备也无外乎开料锯、封边机、排钻。结构要点无非是32系列拆装连接件等，其实实际上的板式家具生产工艺要远比这些复杂得多，同样是一块板件，有些只要一两道工序就可以完成，而有些则十数道甚至数十道工序才能够完成。如抽屉底板，只要开料就可以，而如一块较复杂的地柜面板其结构是蜂窝空心，面木皮，边实木封边且有边型，上面还要镶嵌玻璃。单一面板的加工就要二十几道工序才能完成，所以说板式工艺的复杂程度同产品的外观设计、产品结构、用料以及生产线上产品品种的种类数量等诸多因素息息相关，涉及的要素越多就越复杂。板式生产工艺的主要构成要素：原材料、工艺文件、机器设备、操作工人以及相应的品质和生产管理系统。其中原材料准时到位是整个工艺流程的前提和基础，而工艺文件则是整个加工流程和管理活动的行动依据，工艺文件要全面细致。板式家具工艺文件大概有：效果图、三视图、零部件分解图、零部件加工图、五金配件清单、包装方案、安装示意图、原材料明细表（BOM）、零部件加工工艺流程表、产品使用说明书。其中零部件加工图要与零部件加工工艺流程表结合使用并与生产线上的零部件产品同步运行效果最佳。零部件加工流程表里面的主要内容要涵盖名称、规格、数量、用料、批次、加工注意事项、特殊检验标准、工时、工序及序列号等基本内容。
烤漆工艺
————————————————————————————————作者: ————————————————————————————————日期： ?
烤漆工藝 一、聚脂樹脂烤漆、液體 (一)、概述11 聚脂樹脂烤漆系采用聚脂樹脂配合三氯氰氨樹脂的基體﹐再加以顏料、助劑研制而成之涂料﹐具高固含量、填充性、硬度及良好的韌性﹐再加上耐化﹐生產泛用電腦﹐高級電器的外體。 (二)、涂料特性 1高固成份;優異的流動性﹔優異的遮蓋力﹔優秀的硬度(3H以上）及耐刮傷﹐耐磨損性﹐耐化性﹔突出的耐鹽霧功能。 2涂料一般根據各顏色不同的特性可分為:普通色,色母色,與其它色等三種色系。 Ａ：普通色：為一般的素色，顏色基本偏灰白色，光澤為平光。是由各種不同的顏:：色如：黑、白、紅、綠、黃、藍等組合調配而成，這種色系的顏色性能較為穩定,使用較為廣泛,所以訂定之標准大多均以此色系為基准。(樹脂+色粉+添加劑+溶劑） B：色母色：為純黑、白、紅、綠、黃、藍等單獨的一種顏色或稍有微調的單種顏色，以色差計分析,像這種顏10
色的色系已在坐標的極端，且沒有其它的顏色組成,在這種情況下,其噴涂的膜厚，光澤,粘度等生產制程 都會影響其性能（色差）。 Ｃ:其它色：包括銀11色漆,染料漆及珍珠漆等，這些色系的涂料是以透明的金油加入各種不同的鋁銀粉或珠光粉或染料等特殊涂料組成閃銀色，半透明的色系。在色差計中對鋁銀粉細度大小,漆膜透明度及膜厚、光 澤、制程等都會明顯影響其色差性能。 （三)、使用方法及注意事項 1、涂飾材料需徹底的除油、除脂及其它污染物﹐避免造成涂膜性能不良。 2、噴涂粘度:底漆濃度12+3S﹑面漆濃度12＋3S,但如果是彩銀漆打底噴涂的話，面漆的濃度要稍比底的濃度 高2S左右。手噴漆濃度1８＋2Ｓ左右﹐咬花漆濃度１4-23S（粘度隨室溫的高底而調整) 膜厚25um到5０um﹐重工品不超過100uｍ 3、烘烤條件﹕副烤爐８0℃－11０℃*６min 主烤爐溫170＋10℃*1５miｎ 4、噴點作業注意事項﹕a噴涂粘度21s左右﹐粘度高點大而高﹐粘度低點 小而平。 11
汽车的涂装工艺简述 汽车的喷涂又称“涂装”。涂装质量（漆面的外观、光泽和颜色）的优劣是人们直观评价汽车质量的重要依据。不管是新车制造、旧车翻新、坏车修复，汽车的涂装都是一项很关键的工作。汽车的涂装工作首先要认识各个工序所用原料的名称及作用。 原料———— 1）铁红醇酸底漆 主要起防腐铺底作用。底漆要求附着力好、快干，既可烘干，又可自干，成本较低。 2）原子灰（主要由不饱和树脂组成） 原子灰是填补凹陷不平的地方，它能与各种底面漆配套，结合力好；更主要的是能里外同时固化，且固化后体积收缩极少，坚硬牢固。此外，其涂刮性、打磨性及韧性较好，又能耐一定的温度。 3）免磨二道封闭漆（苏灰土） 对被涂物表面的微细缺陷（如砂孔、磨痕等）进行填补而不需打磨，可直接施喷面漆。 4）硝基磁漆 快干易施工，作为封闭漆用于显现底涂层的缺陷以便于修整；消除底涂层各处对面漆的不同吸收，以提高面漆层的光泽和丰满度；提高底面漆之间的结合力和减少价格较贵的面漆用量。 5）幼灰（细补土） 作为封闭前后对表面微细缺陷的检补腻子。 6）金属闪光色面漆 油漆内含铝粉，可以提高面漆的鲜艳性和光泽。
7）配套的罩光漆 主要用途是克服因直接涂含铝粉涂料而出现的铝粉分布不均匀所造成的色差和阴阳面等现象。 8）本色漆 光泽较低，这种漆仅作图案和分色线条用。 涂装工艺流程———— 1）漆前清洁。用砂布打磨金属蒙皮表面，再用汽油对全车待喷表面进行清洁，然后喷涂铁红醇酸底漆。 2）打腻子。对车身非正常的凹陷部位进行填平，每道腻子厚度不超过 1mm，每道腻子之间应保证干燥，直至填平为止。湿打磨后应无台阶刮板痕迹；车身车顶圆角位置过渡要圆滑平顺，特别是边角位置一定要修磨平滑。（检验方法：大面积平面位置用1m钢直尺测量，高低不平允差为1mm；打腻子部位砂孔直径小于0.5mm，深度小于0.5mm。）最后用400号水磨砂纸沾水打磨平滑，清理多余腻子和灰浆积水。 3）喷涂免磨二道封闭漆，干燥后检补腻子，并用400号水磨砂纸打磨检补部位。4）喷涂白色硝基漆。只需薄喷一道作为喷涂面漆前的封闭。干燥后，用幼灰检补腻子（两次），然后全车用500～600号水磨砂纸将全车打磨光滑，最后清理灰浆积水及灰尘、砂粒等。 5）喷面漆、罩光漆。金属闪光色面漆分三道（两单、一双）喷涂，每隔20分钟复喷。静置10～15分钟流平，目测油漆流平性、遮盖性等；检查有否漏喷及膜前病态，并及时采取补救措施。最后采用“湿碰湿”涂布工艺，涂两道罩光漆。 待足够干燥后（自干一般需24小时以上），再贴纸分色和喷图案等。 全车检补漆工作应放在内、外装饰完成后进行。 涂装工艺操作要点————
复合（贴木皮）实木门生产工艺流程序号工序名称1木工领料2配料材料（部件）设备 15指接板 5、15中纤板 15指接板推台锯 5、15中纤板单片锯生产工艺要求 按图纸和生产计划 单要求领取数量 将材料锯割成图纸 要求的各规格的毛 料，（可以将相同长 度的部件配成大 张） 15指接板冷压机 1、涂胶要均匀， 2、 5、15中纤板每一层压的工件厚 （压后成工度必须一致， 3、每 件毛料）垛工件长宽一致， 4、冷压时间4—6
工件毛料推台锯把工件毛料锯割成 图纸要求的各规格 尺寸 门边门档中六轴钻 1、先按图纸尺寸在 立等部件三头钻各工件上画好线， 2、门档中立宽度 100内打2眼， 100-160打3眼， 160以上打4眼。质量标准备注指接板含水率<12% 留足开料的加工余量5-10mm，多个部件组合的大张须加上锯路。 1、每层工件之间必须无胶， 2、冷压后的工件厚度误差< 0.5mm（误差大必须砂光） 工件长宽误差< 0.5mm,必须角尺 1、对应工件的打眼位置xxxx误差< 0.5mm,在工件厚度上误差< 0.3mm， 2、打眼深度合计大于木榫长度10mm，打眼直径小于木榫直径
1、线形光滑流畅，无缺损，无开裂等， 2、线形必须对称，误差< 0.3mm 1、线形光滑流畅，无缺损，无开裂等， 2、线形必须对称，误差< 0.3mm，3 压板4开料 打眼56 铣母榫门档中立等立轴铣7铣公榫门边门档中立轴铣立等8铣芯板工件立轴铣 1、能用送料器进料 必须用送料器， 2、 小工件必须用辅助 工具9夹具等） 1、能用送料器进料 必须用送料器， 2、 小工件必须用辅助 工具9夹具等），
烤漆工艺流程 一、底材： 冷轧（镀锌）钢板冲压件或板材 二、五金烤漆流程： 前处理、烘干、底漆涂装、烘烤、面漆涂装、烘烤、检查、包装三、表面预处理: （1）：1 除油；2 水洗；3 除锈；4 水洗；5 表调；6 水洗；7 磷化；8 水洗；9 水洗；10 烘干; （2）前处理的目的与重要性： 前处理的目的是为了得到良好的涂层，由于以上的冲压件在制造、加工搬运、保存期间会有油脂，氧化物锈皮，灰尘，锈及腐蚀物等在表面上，若不去除将直接影响到涂膜的性能，外观等，所以前处理在涂装工艺中占有极为重要的地位。 （3）前处理的意义： 涂装前处理与涂布、干燥为涂装工艺三大主要工序，其中涂装前处理是基础工序，它对整个涂层质量、涂层使用寿命、涂层外观等均有着重要影响通过脱脂、除锈、磷化等工序后的工件表面清洁、均匀、无油脂。 1、除油 主要有矿物油、润滑脂、动、植物油脂，比如操作与搬运过程中用手摸等油脂使绝大多数涂料的附着力严重下降，并影响它们的干燥，也使涂层的硬度和光泽度降低。以碱溶液除去工件上之油污，主
要的NaOH,NaHCO3等等混合而成；可以买到专门的脱脂粉，然后配制成水溶液；肥皂的皂化作用； 2、水洗 以清水漂洗，以免前一工序中的溶液污染到下一工序。清水必须是活的（流动的）。 3、除锈 黄锈能促进腐蚀产物在涂层下蔓延，使涂层失去屏蔽性和不透湿性。在高温高湿条件下能导致涂层和金属的早期损坏，松散的黄锈，附着力差，能与涂层一起脱落。除锈的方法很多，如碱液法，酸液法，机械法，电解法等，常见的是碱液法。以化学溶液除去工件表面的氧化皮，锈迹等，一般是用硫酸，也有用草酸。还可辅以超声波清洗。 4、表调（中和） 表面调整的简称：以酸（或碱）溶液除去除锈工序中表面多余的碱（或酸），调整酸碱度尽可能到中性，即PH 值=7； 作用：加快磷化速度，细化磷化结晶，增加磷化的结晶点； 5、磷化：磷化是涂装前处理的中心环节，用磷酸式锰、锌、镉的正磷酸盐溶液处理金属工件，使在工件表面上形成一层不溶性磷酸盐保护膜，所形成的磷化膜系具有细微小孔的致密结构，增大了工件表面积，可以增大涂层接触面积，使磷化膜与涂层之间产生有利的相互渗透，大大提高有机涂层对工件的附着力。磷化所形成的磷化膜是一层稳定的不导电的隔离层，使金属表面由优良导体变为不良导体，
五金件烤漆工艺流程 一、底材： 五金件烤漆的底材有： 冷轧钢板冲压件或板材 镀锌钢板冲压件或板材 镁合金冲压件或板材 铝合金冲压件或板材 不过烤漆工艺是大同小异的 二、五金烤漆流程： 前处理?.烘干?底漆涂装?烘烤?面漆涂装?烘烤?检查?包装 三、表面预处理: （1）1 除油；2 水洗；3 除锈；4 水洗；5 表调；6 水洗；7 磷化；8 水洗；9 水洗；10 烘干; （2）前处理的目的与重要性： 前处理的目的是为了得到良好的涂层，由于以上的冲压件在制造、加工搬运、保存期间会有油脂，氧化物锈皮，灰尘，锈及腐蚀物等在表面上，若不去除将直接影响到涂膜的性能，外观等，所以前处理在涂装工艺中占有极为重要的地位。 （3）前处理的意义： 涂装前处理与涂布、干燥为涂装工艺三大主要工序，其中涂装前处理是基础工序，它对整个涂层质量、涂层使用寿命、涂层外观等均有着重要影响 通过脱脂、除锈、磷化等工序后的工件表面清洁、均匀、无油脂 1、除油： 主要有矿物油、润滑脂、动、植物油脂，比如操作与搬运过程中用手摸等油脂使绝大多数涂料的附着力严重下降，并影响它们的干燥，也使涂层的硬度和光泽度降低。 以碱溶液除去工件上之油污，主要的碱为NaOH,NaHCO3等等混合而成；可以买到专门的脱脂粉，然后配制成水溶液；肥皂的皂化作用； 2、水洗 以清水漂洗，以免前一工序中的溶液污染到下一工序。清水必须是活的（流动的）。
3、除锈 黄锈能促进腐蚀产物在涂层下蔓延，使涂层失去屏蔽性和不透湿性。在高温高湿条件下能导致涂层和金属的早期损坏，松散的黄锈，附着力差，能与涂层一起脱落。 除锈的方法很多，如碱液法，酸液法，机械法，电解法等，常见的是碱液法。以化学溶液除去工件表面的氧化皮，锈迹等，一般是用硫酸，也有用草酸。还可辅以超声波清洗。 4、表调（中和） 表面调整的简称：以酸（或碱）溶液除去除锈工序中表面多余的碱（或酸），调整酸碱度尽可能到中性，即PH值=7； 作用：加快磷化速度，细化磷化结晶，增加磷化的结晶点； 5、磷化 磷化是涂装前处理的中心环节，用磷酸式锰、锌、镉的正磷酸盐溶液处理金属工件，使在工件表面上形成一层不溶性磷酸盐保护膜，所形成的磷化膜系具有细微小孔的致密结构，增大了工件表面积，可以增大涂层接触面积，使磷化膜与涂层之间产生有利的相互渗透，大大提高有机涂层对工件的附着力。 磷化所形成的磷化膜是一层稳定的不导电的隔离层，使金属表面由优良导体变为不良导体，抑制了微电池形成，有效地阻止涂层腐蚀。 磷化常用的方法按处理温度分为高温磷化（70~90℃），中温磷化（50~70℃）和常温磷化（20~30℃）。 磷化膜一般是黑色的。 6、烘干 以上前处理过程基本都是在水槽中进行的。并且每一工序有时间的规定。烘干水分，准备涂漆； 四、上挂前品检 在上线之前对未涂漆之工件进行外观检查；有很大一部分是已涂过漆的不良品，要检查是否可直接喷涂或是要脱除旧漆；脱除旧漆方法，溶剂浸泡清洗或用专用的脱漆剂脱除。 五、打磨 非必需过程，除去表面粒状杂质并增加一定粗糙度以增加油漆附着力； 第一遍：400#水砂纸 第二遍；800#水砂纸或更细 六、上挂 将产品勾于挂具上，挂具导电并随流水线移动；挂具应为导电体，并需接地（针对静电涂装）；挂具
亚士超耐久FM金属漆施工工艺 一、工艺流程 吊篮搭设一检查墙面基面一切割空鼓及较大裂缝一水泥砂浆找平及填补被切割的裂缝 -批刮亚士纸皮石填补料腻子（先用平整型，再用光面型）一薄刮亚士金属漆专用基层光面浆一滚涂金属漆专用封底底漆一喷涂金属漆面漆一养护一施工现场清理一竣工验收 二、施工工艺 1、基层清理 ①、首先检查老的基层是否有空鼓部位，如有空鼓，一定要将其凿除；然后用高压水枪对基层进行清洗，U的是去除表层积灰，局部有油污的墙面，要用钢丝刷和清洁剂将其清洗干净；再用高压水枪清洗，还可以冲掉基层局部不牢的部分，以达到清洁坚实基层。 ②、基层必须干燥，含水率10%以下，PH值10以下； ③、验收标准：基层清洁、坚实、无空鼓。 2、批刮纸皮石填补料腻子（光面型和平整型）： ①、基层平整材料采用亚士纸皮石填补料，是一种阳离子型双组分与碱进行功能性交联的高附着力填补料。特别可用于各种瓷砖、釉面砖、马赛克等旧基层。山骨料（粉末状）和固化剂（液态）组成，使用方便，和易性好。此品分平整型和光面型两种，对比来讲，平整型材质较粗, 在腻子和墙面直接连接层处，确保连接更加牢固，平整性很好，为下一道工序提供优良的基层, 起到承上启下的作用。而光面型的材质较细，它不仅能加强腻子层的平整度，还能使整个基层更加光滑，细腻，减少砂眼、刮痕。
②、先将适量的水放入空桶中，再将固化剂倒入水中并搅拌均匀，然后把骨料慢慢倒入固化剂和水的混合物中，用电动搅拌机搅拌，搅拌均匀，不得有结块，稠度合适，用铝合金大刮板（长度根据墙面而定，一般不超过两米）和亚士专用批板（神仙批板）批刮墙面，一般批6-8遍（实际是对平整度的要求），直至同一分隔线内平整度要高于高级抹灰要求，但不同分隔线间可能稍有差别，待其干后用砂纸打磨光洁； ③、此腻子一遍一遍施工，时间间隔根据当地天气的气温而定，至少上遍完全干燥，下道工序是金属漆专用基层光面浆料批灰，也是水性，间隔时间同上。 ④、亚士纸皮石填补料批刮次数：平整型2遍，光面型1-2遍； ⑤、参考用量：平整型2.5 kg/m1（视基层情况不同有差别）；光面型0.2 kg/m% ⑥、验收标准：平整，同一分割线内（块）平整度要高于块与块间平整度，用相应长的铝合金鼎尺检查，平整度在1mm以内；阴阳角顺直。 3、薄刮亚士金属漆专用基层光面浆： ①、此品是专为提升金属漆平面装饰效果的专家配套产品。纸皮石填补料腻子的材质较粗，而金属漆专用基层光面浆材质非常细腻，能充分弥补纸皮石腻子层的刮痕和砂眼（是刮腻子工序的通病，是无可避免的）的弊病，待其干后用水砂打磨，此中层料打磨时要带水打磨，使基层更加平整光滑，同一分隔线内的部分达到镜面效果，手感光滑，确保金属漆的外观效果。 ②、等完全干燥方可进行下道工序施工。通常（25°C）需要两天时间，因为下道工序是金属漆专用封底漆，是油性。 ③、参考用量：0.20 kg/m8 薄刮，要2-3遍才能达到要求，主要起到加强平整度的作用。 ④、验收标准：基层光滑、细腻；阴阳角棱角分明。 4、滚涂亚士金属漆封底底漆： ①、采用亚士金属封底底漆，材料是双组分，由主漆和固化剂组成。使用时先把固化剂倒入主漆中搅拌均匀，再倒入适量的亚士 ES稀释剂充分搅拌即可使用。 ②、用短的羊毛滚筒滚涂，此涂层涂膜坚硬，不得有流坠，如有就要用刀片将其刮掉，再用毛刷点补。整个底漆涂层要完全封闭基层，不得漏刷。 ③、滚涂两遍，每遍之间间隔时间大于8H,与下一工序间隔时间大于1天。
烤漆板制作工艺流程 板材的烤漆工艺，在制作展柜上经常要用到，烤漆柜不但漂亮，而且给人感觉很高档，所以烤漆板是展柜制作中的宠妃。下面看看它的施工流程： 一：施工要点 a、清油涂刷的施工规范 打磨基层是涂刷清漆的重要工序,应首先将木器表面的尘灰、油污等杂质清除 干净。上润油粉也是清漆涂刷的重要工序,施工时用棉丝蘸油粉涂抹在木器的表面 上,用手来回揉擦,将油粉擦入到木材的察眼内。涂刷清油时,手握油刷要轻松自然, 手指轻轻用力,以移动时不松动、不掉刷为准。涂刷时要按照蘸次要多、每次少蘸 油、操作时勤,顺刷的要求,依照先上后下、先难后易、先左后右、先里后外的顺序 和横刷竖顺的操作方法施工。 b、木质表面混油的施工规范 基层处理时,除清理基层的杂物外,还应进行局部的腻子嵌补,打砂纸时应顺着 木纹打磨。在涂刷面层前,应用漆片(虫胶漆)对有较大色差和木脂的节疤处进行封底。应在基层涂干性油或清泊,涂刷干性油层要所有部位均匀刷遍,不能漏刷。底子 油干透后,满刮第一遍腻子,干后以手工砂纸打磨,然后补高强度腻子,腻子以挑丝不 倒为准。涂刷面层油漆时,应先用细砂纸打磨。 二：主要施工工艺 a、清漆施工工艺： 清理木器表面→磨砂纸打光→上润泊粉→打磨砂纸→满刮第一遍腻子,砂纸磨 光→满刮第二遍腻子,细砂纸磨光→涂刷油色→刷第一遍清漆→拼找颜色复补腻子, 细砂纸磨光→刷第二遍清漆,细砂纸磨光→刷第三遍清漆、磨光→水砂纸打磨退光, 打蜡,擦亮。 b、混色油漆施工工艺： 首先清扫基层表面的灰尘,修补基层→用磨砂纸打平→节疤处打漆片→打底刮 腻子→涂干性油→第一遍满刮腻子→磨光→涂刷底层涂料→底层涂料干硬→涂刷面 层→复补腻子进行修补→磨光擦净第三,遍面漆涂刷第二遍涂料→磨光→第三遍面
金屬表面塗裝工藝流程與解析 電腦機殼的塗裝 前言: 金屬表面涂裝工藝是一種金屬防腐且對設備、環境要求較為復雜的一種防腐裝飾工藝.不同的鐵材對涂裝的技術和涂料的附著性也會有較大的差別.金屬防腐涂裝的歷史發展己經有半個世紀.目前采用的涂裝方式大致有兩种：浸漬涂裝和靜電涂裝.靜電涂裝又分液體靜電涂裝和粉末靜電涂裝,金屬表面涂裝對涂料的性能要求也較高,如:色差、附著性、硬度、耐沖擊性、耐腐蝕性、耐溶劑性、重涂性等.現大多采用靜電涂裝,如：中小型儀器設備護罩、電腦機殼等這些設備護罩用靜電涂裝方法可以使其涂膜均勻密致.防腐性能也优于其他涂裝方法 一、 工藝流程圖及說明 (1) (2) (3) (4) (5) (6) (1) 成型是指鐵件經過衝床模具沖壓而成的工件。 (2) 化成處理是一种化學處理，一般采用磷化處理，即磷化鋅系膜的化成。 (3) 涂料在干淨的壓縮的空气的作用下使其霧化，通過靜電的作用霧化的涂料帶上電荷，帶相反電荷的工件通過時涂料會均勻涂噴于工件上。 (4) 二、 、成型及化成處理
塗裝前品檢的好壞對外觀有一定程度的影響.工件的成型常常會出現括傷、壓傷、凹痕、變形等不良現象.有些傷痕雖然從外觀上表現不明顯,但經過烤漆之後缺陷會明顯地顯現出來.所以塗裝對工件的要求相當嚴格.如對平面的要求達到0.002的平整度,刮傷的深度不得超過0.15mm,凹痕的面積不得超過0.1mm2,當然具體的標準根據客戶要求而定. 塗裝前對工件最好作化成處理也是很有必要的工序,因為工件表面的不潔會大大降低塗料的附著性,油污是塗料塗裝的一大忌. 三、塗裝(靜電涂裝) 電腦機殼的塗裝,隨著各種電腦附件的產生,網絡的發展應運而生.為保證機器設備的使用壽命,防腐塗裝更顯其重要性.根據不同的使用條件塗裝的方法也不盡相同.目前大多采用靜電塗裝,靜電塗裝可以隨著使用條件的不同而達到不同的膜厚,而且噴塗均勻密致,其原理是: 塗料在壓縮的乾淨的空氣作用下,使其霧化,再通過靜電的作用使霧化塗料帶上電荷,當帶有相反電荷的鐵件通過時,塗料會均勻地噴塗在鐵件上. 當然,塗裝時對涂料性能也會有較高的要求,如:色差、膜厚、硬度、附著性等性能,這些都屬於塗料的基本性質,所以塗料噴電腦機殼又分底漆和面漆的塗裝. 1. 底漆 一般底漆中含有較多顏料,填料其作用是: (1) 使漆膜表面毛糙,增加與中間層或面漆的層間密合. (2) 使底漆的收縮率降低.因為乾燥成膜過程中,溶劑揮發及樹脂交聯固化
. 一、木工工艺流程图 二、工位操作流程
1、备料操作流程 ①根据料单说明选择木材厚度； ②同款产品使用同一种木材； ③同批次产品材质颜色、木纹基本一致； ④湿度控制在8°-12°之间，超出范围对后期质量影响； ⑤见光部件不得用腐朽材，不见光部件使用腐朽材面积不得超过整个部件的15%； 2、断料工序操作流程 ①熟悉料单：明确加工部件使用什么材质及尺寸要求； ②计算：根据料单上净料的要求，计算断料数量和断料尺寸（比净料长度长3～5公分）； ③断料：首先切除端头不平整的料，再根据断料尺寸断料，开裂严重的端面需切除不用； ④测量：检查断料尺寸、厚度及干湿度（切面，在8～12度之间） ⑤筛选：对加工部件的质量进行筛选如：翘曲太严重（最终影响产品效果）、大面积腐烂（加工部件没有 利用的空间）； ①点数：对已筛选的部件，安全堆放，清点数量，作好标识（订单号和订单数量、部件名称和部件数量、 工位操作人）； ⑥重点说明木材厚度要求：为了便于木材的最大效用，各种部件必须选用加工后浪费最小的木材厚度进行 加工，一般选用方式是在加工部件净料的宽度或厚度上加5～10MM，与之相同或者接近的木材厚度； ⑦重点说明断料尺寸要求：断料尺寸控制在比净料长度长3～5公分,目的是便于出拼料和拉锯，若毛料长 度小于3公分，由于拼料不整齐的原因，拉据后可能导致有效长度达不到净料长度要求，毛料太长，会造成不必要的材料浪费； ⑧重点说明干湿度要求：干湿度没控制在正常使用的范围，会引起大量的实木开裂现象，因此测量到木材 湿度超标时，应拒绝使用。 ☆开料一个订单一次开完，避免生产时不能配套生产和转运时一个已经在包装有些还没有开料而影响货期； ☆断料后必须把料放到卡板上，并且排放整齐，并且木纹统一朝一个方向；避免给后工序造成加工困扰； 3、双面压刨工序操作流程
汽车烤漆工艺流程 五金件烤漆工艺流程 一、底材： 五金件烤漆的底材有： 冷轧钢板冲压件或板材 镀锌钢板冲压件或板材 镁合金冲压件或板材 铝合金冲压件或板材 不过烤漆工艺是大同小异的 二、五金烤漆流程： 前处理?.烘干?底漆涂装?烘烤?面漆涂装?烘烤?检查?包装 三、表面预处理: （1）1除油；2水洗；3除锈；4水洗；5表调；6水洗；7磷化；8水洗；9水洗；10烘干; （2）前处理的目的与重要性： 前处理的目的是为了得到良好的涂层，由于以上的冲压件在制造、加工搬运、保存期间会有油脂，氧化物锈皮，灰尘，锈及腐蚀物等在表面上，若不去除将直接影响到涂膜的性能，外观等，所以前处理在涂装工艺中占有极为重要的地位。 （3）前处理的意义： 涂装前处理与涂布、干燥为涂装工艺三大主要工序，其中涂装前处理是基础工序，它对整个涂层质量、涂层使用寿命、涂层外观等均有着重要影响 通过脱脂、除锈、磷化等工序后的工件表面清洁、均匀、无油脂 1、除油： 主要有矿物油、润滑脂、动、植物油脂，比如操作与搬运过程中用手摸等油脂使绝大多数涂料的附着力严重下降，并影响它们的干燥，也使涂层的硬度和光泽度降低。 以碱溶液除去工件上之油污，主要的碱为NaOH,NaHCO3等等混合而成；可以买到专门的脱脂粉，然后配制成水溶液；肥皂的皂化作用； 2、水洗 以清水漂洗，以免前一工序中的溶液污染到下一工序。清水必须是活的（流动的）。 3、除锈 黄锈能促进腐蚀产物在涂层下蔓延，使涂层失去屏蔽性和不透湿性。在高温高湿条件下能导致涂层和金属的早期损坏，松散的黄锈，附着力差，能与涂层一起脱落。 除锈的方法很多，如碱液法，酸液法，机械法，电解法等，常见的是碱液法。以化学溶液除去工件表面的氧化皮，锈迹等，一般是用硫酸，也有用草酸。还可辅以超声波清洗。 4、表调（中和） 表面调整的简称：以酸（或碱）溶液除去除锈工序中表面多余的碱（或酸），调整酸碱度尽 可能到中性，即PH值=7； 作用：加快磷化速度，细化磷化结晶，增加磷化的结晶点； 5、磷化 磷化是涂装前处理的中心环节，用磷酸式锰、锌、镉的正磷酸盐溶液处理金属工件，使在工件表面上形成一层不溶性磷酸盐保护膜，所形成的磷化膜系具有细微小孔的致密结构，
金属漆施工工艺 一、施工工序流程 基层处理→批刮第一遍柔性腻子找平、砂纸打磨→批刮第二遍柔性腻子、砂纸打磨→(根据情况反复处理直至满足要求)→涂刷配套的底漆→弹线、分格、粘胶带→喷涂金属漆→处理分色带→(根据需要喷金属罩光漆)→局部修补、清理维护。 二、施工工艺 1. 基层处理 新水泥砂浆、混凝土表面需经一段通风干燥保养期，让墙面充分干燥，使墙面含水率小于10%，PH值小于10方可施工。通常在25℃，相对湿度65%的条件下水泥砂浆墙面要干燥7天以上，混凝土墙面要干燥21天以上。 2. 基层的空鼓、开裂、疏松、损坏部位修补： ①.基层有严重或大面积空鼓的部位用切割机切开，涂刷界面剂，用1∶2水泥沙浆掺加适量专用胶粘剂修补找平。 ②.基层有严重开裂或较大的裂缝需将其用切割机切开或敲打成V字型，涂刷界面剂，用1∶2水泥沙浆掺加适量专用胶粘剂嵌平修补。 ③.基层疏松部位用铲刀铲掉、墙面破损、细小裂缝、不平整等部位用外墙腻子修补平整。 3. 基层清理： ①铲除墙面水泥颗粒杂质，清除基层表面粉化、浮浆皮、尘埃、油脂以及脱膜剂等杂物。 ②严重泛碱析白的基层，用钢刷去除结晶物，并用5%的草酸水溶液反复清洗，再用清水洗净。 ③污染严重的基层应清洁干净。对已受霉菌、藻类侵蚀的墙体用机械方法去
除，也可用漂白粉水溶液处理，再用水冲洗干净。 ④基层墙面在批刮腻子前必须坚实牢固，不应有起砂、浮灰、裂缝、疏松等缺陷。 4. 批刮腻子、打磨 ①在清理后的基层上批刮水泥腻子，每次批刮腻子的厚度控制在 1.5mm之内，批刮腻子的总厚度不超过5mm， ②腻子应坚实牢固，不得粉化、起皮或干裂，腻子干后，要用砂纸打磨平整。 5. 腻子找补、打磨 ①用刮板批刮腻子，使用2m靠尺检查平整度，墙面误差超过3mm时，应找补平整，保证墙体的平整度。 ②用砂纸打磨平整，再用湿布将腻子上的浮灰擦干净，并尽快涂底漆，以免再次落灰。 6. 涂刷配套底漆 ①要求：涂刷时，用力均匀、横竖涂刷，使底漆均匀附着于表面。 ②注意：施工滚刷时注意流坠、漏涂、或不均匀的现状。 7. 局部弹线、分格、粘胶带 ①方法：按设计要求定位，进行分段分格弹线、粘胶带。 ②要求：弹线横平竖直，分格均匀，贴条牢固，沿分格线粘贴，不能出现波浪现象。 8. 喷涂中层漆 底漆干燥后，按标准配比配置金属漆专用中间漆，调好中间漆的黏稠度，然后再开始喷涂。 9. 喷涂金属漆 ①待中间漆完全干燥后，按标准配比配置金属漆，调好漆的黏稠度，然后再
塑胶烤漆工艺流程 1、备料 2、入料除尘：对需要喷涂的塑胶件进行除尘操作。 3、上货：对需要喷涂的塑胶件挂上喷涂架。 4、素材表面擦拭：主要属于清理油污，手指印等厂家留下的脏污。 5、手工除尘：再次清理表面灰尘和油污。 6 自动除尘：用静电枪或静电刷对表面进行除尘处理，以后环节进入到 无尘操作的空间 7、底漆喷涂：在塑胶件表面喷涂底漆，喷枪口径1.1，8支枪同时喷涂 8、烘烤：对底漆进行烘烤，烘烤时间10-15分钟，温度55-65度 9、面漆喷涂：底漆烘烤完成后立即进行面漆喷涂 10、红外线烘烤：45-50度烘烤5分钟左右 11、UV炉烘烤：能量在5000毫焦耳/平方厘米 12、烘烤III :当过UV炉的一般不需要烘烤III ，PU不过UV炉就需要继续烘烤20分钟左右 13、下货：将塑胶件从喷涂架上卸下 14、FQC全检：FQC对喷涂效果进行外观全检 15、包装： 16、OQC 由检： 17、入库： 异常情况： 一、UV太厚或者UV能量太高都将导致开裂。 二、深色流平效果要比浅色流平效果外观感觉差一些。 三、喷涂房间喷枪堵塞或者喷枪漏均可导致生产批次中出现色差问题 四、不同部件不能同时进入到喷房处理。 五、每次做样至少要求提供3KG主剂才能做出样板 六、喷枪离被喷塑胶件的最佳固化效果距离为15-20厘米 七、UV炉的灯台湾产品能使用1000小时以上，大陆产品普遍在600-800 小时 八、流平不好的原因有以下： 1、涂料来料不好 2、涂料粘度（9-10S为佳） 3、涂膜厚度（厚一些就平一些，但越厚越容易龟裂和积油） 4、流平时间，5分钟左右 九、UV油厚度，全亮12um为最佳，不能太厚（上限为15um） 附：烤漆vs喷漆 一、工艺：
