板式换热器应用场合
a.制冷：用作冷凝器和蒸发器。
b.暖通空调：配合锅炉使用的中间换热器、高层建筑中间换热器等。板式换热器
艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。ARD艾瑞
德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。
ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式
换热器领域卓越的厂家。
ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特
/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特
/API.Schmidt、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD 艾瑞德实现了与各品牌板式换热器配件的完全替代。全球几十个国家的板式换热器客户正在使用ARD提供的换热器配件或接受ARD的维护服务（包括定期清洗、维修及更换配件等维护服务）。
无论您身在何处，无论您有什么特殊要求，ARD都能为您提供板式换热器领域的系统解决方案。
板式换热器
c.化学工业：纯碱工业，合成氨，酒精发酵，树脂合成冷却等。
d.冶金工业：铝酸盐母液加热或冷却，炼钢工艺冷却等。
e.机械工业：各种淬火液冷却，减速器润滑油冷却等。
f.电力工业：高压变压器油冷却，发电机轴承油冷却等。
g.造纸工业：漂白工艺热回收，加热洗浆液等。
h.纺织工业：粘胶丝碱水溶液冷却，沸腾硝化纤维冷却等。
i.食品工业：果汁灭菌冷却，动植物油加热冷却等。
j.油脂工艺：皂基常压干燥，加热或冷却各种工艺用液。
k.集中供热：热电厂废热区域供暖，加热洗澡用水。
l.其他：石油、医药、船舶、海水淡化、地热利用、太阳能利用。
板式换热器板片广泛应用于冶金、石油、化工、食品、制药、船舶、纺织、造纸等行业，是加热、冷却、热回收、快速灭菌等用途的优良设备。板式换热器已成为工业生产，余热利用，建筑舒适化的重要的必不可少的设备；也说明换热器的技术和应用达到了更高的水准。目前已生产的装置有板式换热机组，热泵机组，制冷机组，蒸发装置，空冷装置和催化重整装置等。今后，随着经济的不断发展，还会出现更多的装置。 换热器原理是每张板式换热器板片包含两个部件：金属板：按不同传热工况压制成不同的形状以保证最佳效果；橡胶垫圈：安装在沿板片周边的垫圈槽内，形成密封和介质导流。金属板片安装在一个侧面有固定板和活动压紧板的框架内，并用夹紧螺栓夹紧。板片上装有密封垫片，将流体通道密封，并且引导流体交替地流至各自的通道内，形成热交换。流体的流量、物理性质、压力降和温度差决定了板片的数量和尺寸。波纹板不仅提高了湍流程度，并且形成许多支承点，足以承受介质间的压力差。金属板和活动压紧板悬挂在上导杆，并由下导杆定位，而杆端则固定在支撑柱上，由于具备高性能、省空间、省能源、维护简单等许多优点，板式换热器已获得各产业的高度肯定。 换热器使用1--2年的周期后需要进行必要的拆检、清洗、打压测试等。对于变形或穿孔等存在问题的板片需要及时更换，在这过程中散热板片的装配必须严格按流程图排列。流程图是按冷却工艺设计的，采用并联或串联的方式将各板片连接起来，常见的有单流程和双流程(或多流程组合)换热器，单流程换热器的介质接人和流出管口通常都固定压板一侧，热介质和冷介质又分别在固定压板垂直轴线的单侧布置，同一种介质同时在左侧或同时在右侧。换热器通道内，横向换热片与横向隔片错层、交错布置，横向换热片与横向隔片之间、横向换热片与隔热层或隔热块内壁之间、横向隔片与换热壁之间都有间隙，所形成的工质横向流动通道和纵向流动通道相间连通，构成整条工质流动通道。换热器通道的材质要求耐高温、耐高压、导热性好；隔热层或隔热块的材质要求耐高温、耐高压、绝热性好；承压壳的材质要求耐高温、耐高压、导热性差；绝热层的材质要求耐高温、绝热性好。 为了使客户的板式热交换器维持在最佳状态，ARD艾瑞德板式换热器（江阴）有限公司艾瑞德凭借多年多年积累的技术经验，提供“拆解、清洗”“改善作业”“当地服务”等丰富为了使客户的板式热交换器维持在最佳状态，ARD艾瑞德板式换热器（江阴）有限公司艾瑞德凭借多年多年积累的技术经验，提供“拆解、清洗”“改善作业”“当地服务”等丰富的服务菜单，开展维修保养服务。 维修保养服务以“取回厂检查整修”和“现场清洗维护”为主，“取回厂检查整修”将客户的板式热交换器主机取回保养，在恢复最佳状态后送返。“现场清洗维护”是公司专业工程师携带专业设备到用户现场进行作业，时间短，效率高，不会耽误客户生产经营。此外，还提供咨询等各种服务菜单，帮助客户维持板式热交换器的最佳状态。 客户可以根据使用条件和状况选择服务种类，因此可以通过多种方式维护机器的最佳运转状态。
最全面的板式换热器知识（原理、结构、设计、选型、安装、维修） 板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。本课件由暖通南社独立完成整合编辑，欢迎转载，但请注明出处。 板式换热器基本结构及运行原理 板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹

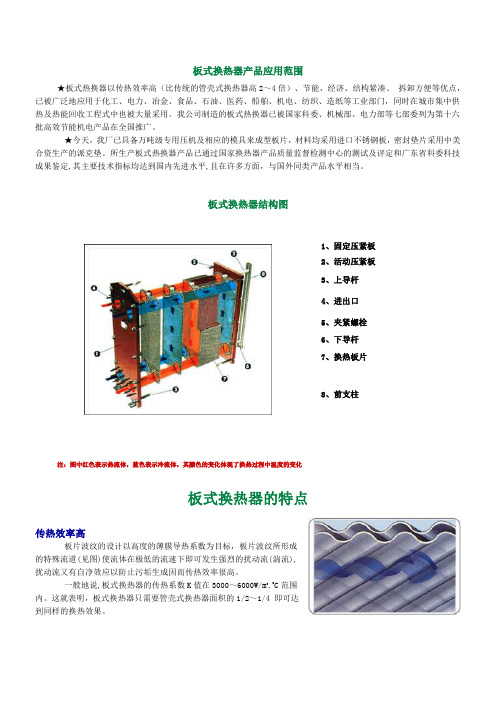

板、水平平直波纹板和瘤形板片三种。 钎焊换热器结构 板式换热器主要结构 ⒈板式换热器板片和板式换热器密封垫片 ⒉固定压紧板 ⒊活动压紧板 ⒋夹紧螺栓 ⒌上导杆 ⒍下导杆 ⒎后立柱 由一组板片叠放成具有通道型式的板片包。两端分别配置带有接管的端底板。 整机由真空钎焊而成。相邻的通道分别流动两种介质。相邻通道之间的板片压制成波纹。型式，以强化两种介质的热交换。在制冷用钎焊式板式换热器中，水流道总是比制冷剂流道多一个。
图示为单边流，有些换热器做成对角流，即：Q1和Q3容纳一种介质，而Q2和Q4容纳另一种介质。 板式换热器所有备件都是螺杆和螺栓结构，便于现场拆卸和修复。 运行原理 板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,构造包括垫片、压紧板（活动端板、固定端板）和框架（上、下导杆，前支柱）组成，板片之间由密封垫片进行密封并导流,分隔出冷/热两个流体通道,冷/热换热介质分别在各自通道流过,与相隔的板片进行热量交换，以达到用户所需温度。
换热站板片清洗技术规范-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
板式换热器原理 板式换热器是由许多波纹形的传热板片，按一定的间隔、通过橡胶垫片压紧组成的可拆卸的换热设备。板片组装时，两组交替排列，板与板之间用粘结剂把橡胶密封板条固定好，起作用是防止流体泄漏并使两板之间形成狭窄的网形流道，换热板片压成各种波纹形，以增加换热板片面积和刚性，并使流体在低流速下形成湍流，以达到强化传热的效果。板上的四个角孔，形成了流体的分配管和泄集管，两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量交换。 特点：（1）体积小、占地面积小；（2）传热效率高；（3）组装灵活；（4）金属消耗量低；（5）热损失小；（6）拆卸、清洗、检修方便；（7）板式换热器缺点是密封周边较长，容易泄漏，不能承受高压。 板式换热器有哪几部分组成有什么作用 板式换热器主要由传热板片、密封垫片、两端压板、压紧螺栓、支架等组成。 板片材料不锈钢304，316,316L和317的区别 板式换热器板片的材料常用有304,316,316L和317。这四种材料是用得最普遍的，其中，又以304最为常见。304是一种通用型的不锈钢，其广泛应用于需要有良好综合性能（耐腐蚀性和成型性）的设备中，其性价比最高。 316和317相比304而言，二者都含有钼，但317的含钼量要高于316。二者总的性能要优于304的不锈钢。316不锈钢可以应用于硫酸浓度低于15%和高于85%的介质中，316具有良好的抗氧化物侵蚀的性能，通常用于海洋环境。 316L的最大碳含量为0.03，主要用于焊接后不能进行退火和需要最大耐腐蚀性的用途中。

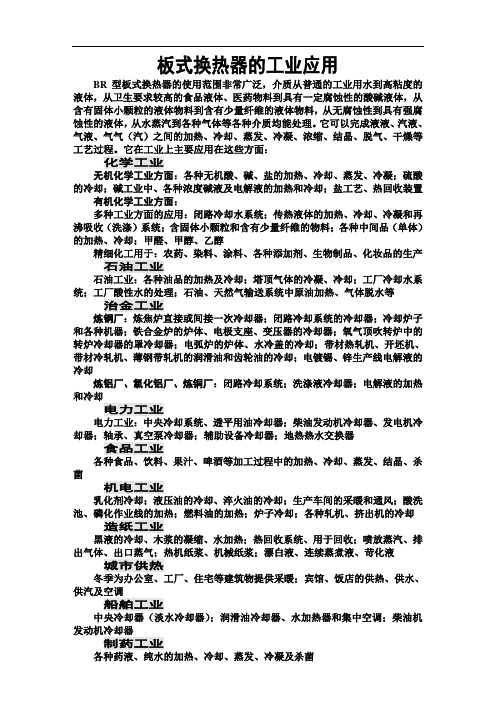

板式换热器的使用范围很广泛，介质从普通水到高粘度的非牛顿型液体；从含固体小颗粒的物料到含少量纤维的物料；从水蒸汽到各种气体；从无侵蚀性的到具有强侵蚀性的各种介质均能处理。今天就简单的带大家来了解下： 板式换热器 从工艺机能来看，板式换热器可用来完成液-液、汽-液、气-液、气-气（汽）之间的加热、冷却、蒸发、冷凝、浓缩、结晶、脱气、干燥等工艺过程。 柴油发念头冷却器 润滑油冷却器 船舶产业 水加热器和集中空调中心冷却器（淡水冷却器) 城市供热 宾馆、饭店的供热、供水、供汽及空调 冬季为办公楼、工厂、住宅楼等建筑物提供采暖 食物产业 各种食物、饮料、果汁、啤酒等加工过程中的加热、冷却、蒸发、结晶、杀菌
艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。 ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。 ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、风凯/FUNKE、萨莫威孚 /Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。全球几十个国家的板式换热器客户正在使用ARD提供的换热器配件或接受ARD的维护服务（包括定期清洗、维修及更换配件等维护服务）。 无论您身在何处，无论您有什么特殊要求，ARD都能为您提供板式换热器领域的系统解决方案。 电镀锡、锌出产线电解液的冷却 带材热轧机、开坯机、带材冷轧机、薄钢带轧机的润滑油和齿轮油的冷却 氧气顶吹转炉中的转炉冷却器和罩冷却器
板片的刚度是指板片按照要求组装后,在固定压紧板和活动压紧板的夹紧作用下,抵抗两侧不同压力的介质作用而变形的能力。 在正常工作状态下,板片除了要有足够的强度外,还需要有一定的刚度,以控制板片的变形过程,使得换热介质在板片通道内液层厚度均匀,保证换热效率。根据热胀冷缩原理,温度的升高或降低都会引起板片的膨胀或收缩,但板片的膨胀或收缩要受到来自固定压紧板和活动压紧板的限制。当热胀冷缩不能完全自由地进行时,就会产生应力,这就要求传热板片应有足够的刚度和耐压能力。在板片的1结构设计中常常需要合理地布置支承点和增加加强筋。板片的刚度不仅取决于支承点位置的密度和精度,还取决于板片的长、宽以及板厚等其他因素。 目前,国内外换热板片的板型千差万别,已有上百种形式。就其长宽比而言有1∶2、1∶3等多种。在特殊工况条件下还有1∶1、1∶4、1∶5、1∶6等。不同的工况采用不同的长宽比,其承压能力也不尽相同。笔者经过多年的板型开发和研制发现,板片的长宽比是影响板片刚度的重要因素之一。 对于液液工况,换热板片的设计有向窄长型发展的趋势。窄长型板片可以有效地减少流体的边流现象,使其在通道内尽量地均匀流动,强化换热效果。此外,也为提高板片的横向刚度提供了极为有利的条件。板片的纵向刚度可以靠4～6对夹紧螺栓和固定压紧板、活动压紧板来保证;而在计算板片的横向刚度时,不仅要考虑两板夹紧后的受力变形,还要考虑液体压力和密封垫片的拉力,以及板片支承点的变形、错位等诸多因素。当板片的横向刚度不足以克服以上的变形时,有可能在密封垫片与板片之间发生泄漏。实践证明板片的长宽比在1∶2 5、1∶3左右时,板式换热器的整机承压能力可达２．５ＭＰa而低于此值的板型,其整整机承压能力在１．０－１．６ＭＰa。
换热器发展应用 换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。换热器是化工、石油、钢铁、汽车、食品及其他许多工业部门的通用设备，在生产中占有重要地位。尤其在化工生产中，换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用甚为广泛。本文从换热器在国内外发展，换热器的分类及换热器的应用领域三个方面进行论述。 一、换热器在国内外发展 近年来，随着我国石化、钢铁等行业的快速发展，换热器的需求水平大幅上涨，但国内企业的供给能力有限，导致换热器行业呈现供不应求的市场状态，巨大的供给缺口需要进口来弥补。 根据海关的统计，2001～2005年，我国平均每年从国外进口换热器22.49万台，总金额达到14.02亿美元。其中，仅2004年一年就进口了34.11万台，共计4.9亿美元。虽然，我国的换热器出口数量也不少，但其规模远远小于进口规模(见图1)。2001年，我国换热器的进口数量、金额和均价分别比出口数量、金额和均价多44640台、8021.6万美元、245.72美元/台；但到了2005年，进出口间的差距已扩大到75667台、34517万美元和1347.57美元/台。这说明，我国换热器市场增长的速度远远超过了供给增长的速度。同时，我国出口的换热器均价平均不到进口均价的一半，2005年更是降到了25%以下。可以想见，我国出口的产品多是附加值低的中、低端产品，而
进口的产品多是附加值高的高端产品。这充分说明我国对高端换热器产品需求旺盛但供给不足的市场现状。预计“十一五”期间，我国的换热器进口规模还将维持在一个相对较高的水平(约200～300万台之间)，且更加向高端产品集中。 根据中华人民共和国国民经济和社会发展第十一个五年规划纲要，“十一五”期间我国经济增长将保持年均7.5%的速度。而石化及钢铁作为支柱型产业，将继续保持快速发展的势头，预计2010年钢铁工业总产值将超过5000亿元，化工行业总产值将突破4000亿元。这些行业的发展都将为换热器行业提供更加广阔的发展空间。未来，国内市场需求将呈现以下特点：对产品质量水平提出了更高的要求，如环保、节能型产品将是今后发展的重点；要求产品性价比提高；对产品的个性化、多样化的需求趋势强烈；逐渐注意品牌产品的选用；大工程项目青睐大企业或企业集团产品。 国内经济发展带来的良好机遇，以及进口产品巨大的可转化性共同预示着我国换热器行业良好的发展前景。同时，行业发展必须要注重高端产品的研发。 二、换热器的种类 换热器种类繁多，若按其传热面的形状和结构进行分类可分为管型、板型和其他型式换热器。而管型换热器又可分为管壳式换热器、套管式换热器、蛇管式换热器；板型换热器可分为板式换热器、板翅
一、换热器的结构型式有哪些？ 换热器是很多工业部门广泛应用的一种常见设备，通过这种设备进行热量的传递，以满足生产工艺的需要。可按用途、换热方式、结构型式三种不同的方法进行分类。按结构型式分类如下： 换热器分为管式换热器、板式换热器、新型材料换热器和其他型式的换热器。 管式换热器又分为：套管式换热器、管壳式换热器、沉浸式换热器、喷淋式换热器和翅片管式换热器。 板式换热器又分为：夹套式换热器、平板式换热器、伞板式换热器、螺旋板式换热器、板翅式换热器和板壳式换热器。 新型材料换热器分为：石墨换热器、聚四氟乙烯换热器、玻璃换热器和钛材及其他稀有金属材料换热器。 其他形式的换热器包括回转式换热器和热管。 二、换热器管为什么会结垢？如何除垢？ 因为换热器大多是以水为载热体的换热系统，由于某些盐类在温度升高时从水中结晶析出，附着于换热管表面，形成水垢。在冷却水中加入聚磷酸盐类缓冲剂，当水的PH值较高时，也可导致水垢析出。初期形成的水垢比较松软，但随着垢层的生成，传热条件恶化，水垢中的结晶水逐渐失去，垢层即变硬，并牢固地附着于换热管表面上。 此外，如同水垢一样，当换热器的工作条件适合溶液析出晶体时，换热管表面上即可积附由物料结晶形成的垢层；当流体所含的机械杂质有机物较多、而流体的流速又较小时，部分机械杂质或有机物也会在换热器内
沉积，形成疏松、多孔或胶状污垢。 换热器管束除垢的方法主要有下列三种。 一、手工或机械方法 当管束有轻微堵塞和积垢时，借助于铲削、钢丝刷等手工或机械方法来进行清理，并用压缩空气，高压水和蒸汽等配合吹洗。当管子结垢比较严重或全部堵死时，可用管式冲水钻（又称为捅管机）进行清理。 二、冲洗法 冲洗法有两种。第一种是逆流冲洗，一般是在运动过程中，或短时间停车时采用，可以不拆开装置，但在设备上要预先设置逆流副线，当结垢情况并不严重时采用此法较为有效。 第二种方法是高压水枪冲洗法。对不同的换热器采用不同的旋转水枪头，可以是刚性的，也可以是绕性的，压力从10MPa至200ＭＰa自由调节。利用高压水除污垢，无论对管间、管内及壳体均适用。高压水枪冲洗换热器效果较好。应用广泛。 三、化学除垢 换热器管程结垢，主要是因为水质不好形成水垢及油垢的结焦沉淀和粘附两种形式，用化学法除垢，首先应对结垢物质化验分析，搞清结垢物性质，就可以决定采用哪种溶剂清洗。一般对硫酸盐和硅酸盐水垢采用碱洗（纯碱、烧碱、磷酸三钠等），碳酸盐水垢则用酸洗（盐酸、硝酸、磷酸、氟氢酸等）。对油垢结焦可用氢氧化钠、碳酸钠、洗衣粉、液体洗涤剂、硅酸钠和水按一定的配比配成清洗液进行清洗。采用化学清洗的办法，现场需要重新配管，比较花费时间。
板式换热机组配置及技术要求 1板换 板片材质：材质不锈钢316L，厚度约0.5mm，换热系数≥3500W/m2.℃，使用寿命≥15年，板片不允许存在任何微裂纹等瑕疵。，垫片：三元乙丙橡胶(EPDM),耐温160-180℃，使用寿命≥10年。，备注：热源温度设计130度，使用中可能下降到90度，板换需要考虑增加余量 2智能电控柜 控制要求：1对循环泵变频恒温恒压控制，两用一备定时切换。温度信号采集包含一次热源来水及回水温度，二次回水及出水温度，室外温度。控制柜需要PLC编程，对采集温度及压力进行积分换算，对循环泵及温控阀进行智能调节控制。配置要求：变频器及PLC品牌ABB`西门子?丹佛斯，元器件品牌正泰?人民?德力西，液晶显示屏7寸：西门子?台达?欧姆龙。备注：补水泵也需配套变频器 3温控阀 阀体材质：球墨铸铁或者铸钢?耐压 2.5MPA,，配套厂家：西门子或者霍尼韦尔含电动执行器及温控仪+室外补偿器 4循环泵 泵体材质：球墨铸铁?耐压2.5MPA,, 配套轴承：NSK或者SKF，，电机转速1450转，，机械密封：整装式合金热水机封，，备注：高区试压2.4MPA,低区试压1.95MPA 5补水泵 泵体材质：不锈钢SUS304 备注：不锈钢轻型多级离心泵 6管道 管道为标准无缝钢管，须有GB2、GC2或以上等级的压力管道安装焊接资质，管路焊接射线探伤报告； 7仪表 数据采集仪表包含压力变送器及温度变送器选用瑞士科乐?西门子。。配套显示压力?温度表选用上海仪表厂，红旗，川仪。。电接点压力表选用耐振型。。 8阀门 阀体材质：球墨铸铁或者铸钢?耐压2.5MPA。。热水部分阀门采用金属硬密封涡轮蝶阀或偏心半球阀。。热水部分采用不锈钢金属软连接 9生产要求 设备应为整体撬装出厂，出厂前进行整体耐压测试，水泵运行测试，控制柜运行测试，以上测试出具相应的出厂检验报告。。备注：制造厂应该具备相关制造资质及5年以上生产及设计同类产品的经验。
板式换热器结构部件及其作用 板式换热器，结构紧凑拆装方便，零部件少，通用性高是其他换热器所不能比拟的，只需要增减板片的数量便可容易调节传热能。应用于矿山、石油、冶金、化工、食品、电力、造纸、医药、船舶、集中供热等工业领域。能满足冷却、加热、冷凝、蒸发、消毒、余热回收、酒精、制糖等工艺要求，是一种高效、节能、紧凑、应用广泛的通用型热交换设备 。 艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。 ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。 ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必
克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。全球几十个国家的板式换热器客户正在使用ARD提供的换热器配件或接受ARD的维护服务（包括定期清洗、维修 及更换配件等维护服务）。 无论您身在何处，无论您有什么特殊要求，ARD都能为您提供板式换热器领域的系统解决方案。 板式换热器结构及部件的作用 1、固定压紧板和活动压紧板一般由碳钢板制成，厚度根据承压能力确定，保证板片密封被均匀夹紧。 2、上导杆：固定在固定压紧板和支柱上，起板片的支撑和定位作用。 3、下导杆：它对板片起定位作用，与上导杆组成板片的定位。 4、夹紧螺栓：均匀布置在压紧板周围，用以夹紧固定和活动压紧板之间的板片。 5、板片：传热元件，根据需要一般由不锈钢制造，板片被压紧后其之间保
板式换热器的计算方法 板式换热器的计算是一个比较复杂的过程，目前比较流行的方法是对数平均温差法和NTU法。在计算机没有普及的时候，各个厂家大多采用计算参数近似估算和流速-总传热系数曲线估算方法。目前，越来越多的厂家采用计算机计算，这样，板式换热器的工艺计算变得快捷、方便、准确。以下简要说明无相变时板式换热器的一般计算方法，该方法是以传热和压降准则关联式为基础的设计计算方法。 以下五个参数在板式换热器的选型计算中是必须的： 总传热量(单位:kW). 一次侧、二次侧的进出口温度 一次侧、二次侧的允许压力降 最高工作温度 最大工作压力 如果已知传热介质的流量，比热容以及进出口的温度差，总传热量即可计算得出。 温度 T1 = 热侧进口温度 T2 = 热侧出口温度 t1 = 冷侧进口温度 t2= 冷侧出口温度 热负荷
热流量衡算式反映两流体在换热过程中温度变化的相互关系，在换热器保温良好，无热损失的情况下，对于稳态传热过程，其热流量衡算关系为： （热流体放出的热流量）=（冷流体吸收的热流量） 在进行热衡算时，对有、无相变化的传热过程其表达式又有所区别。 （1）无相变化传热过程 式中 Q----冷流体吸收或热流体放出的热流量，W； m h,m c-----热、冷流体的质量流量，kg/s； C ph,C pc------热、冷流体的比定压热容，kJ/(kg·K)； T1,t1 ------热、冷流体的进口温度，K； T2,t2------热、冷流体的出口温度，K。 （2）有相变化传热过程 两物流在换热过程中，其中一侧物流发生相变化，如蒸汽冷凝或液体沸腾，其热流量衡算式为：
在热泵机组制冷循环中作为蒸发器用的板式换热器在热泵循环时就作为冷凝器使用。在制冷循环和热泵循环两种情况下，制冷剂的流动方向相反，而水流方向不变。由于冷凝器的负菏大于蒸发器负荷，所以设计时应考虑当板式换热器作为蒸发器工作时为顺流换热，而作为冷凝器使用时为逆流换热。 板式换热器冷却水进出口水温的确定，要根据当地的气象条件(主要指夏季空调湿球计算温度)及一次投资和运行费用的比较来定。一般情况下，冷却水的进水温度要比当地的夏季空调湿球计算温度高4一6度，冷却水的温度差为4一6度。 对板式冷凝器，选择时一般不要有冷凝段和过冷段并存的局面，因为过冷段的换热是交换显热，比冷凝段的潜热交换效率低的多。如果需要过冷，原则上应单独设置过冷器。 由于凝结换热系数一般小于水侧换热系数，为使两者尽量接近，其水流速度应较水一水换热器小，可以初选0.3一0.6m/s。值得注意的是水流速度也不能太小，否则会造成湍流较低，从而导致传热效率及自我清洗的效果不理想。 冷凝器内的传热基本上是通过薄膜冷凝发生的，所以，板式换热器必须垂直放置。制冷剂以过热气体的形式从顶部进人板式冷凝器，在经过过热冷却、冷凝并以过冷液体形式从底部离开。 需要指出的是，由于板式冷凝 器的内容积很小，不能贮存液体，因此， 对于以板式换热器作为水侧换热器的 热泵系统必须另设贮液器。 艾瑞德生产的板式换热器、 全焊接板式换热器、半焊接板式换热
器、钎焊板式换热器具有热传递效率高，设计紧凑的特点。 随着制冷技术的不断发展，对制冷剂的使用也提出了新的要求，如二氧化碳，碳氢化合物等天然制冷剂制冷系统。艾瑞德公司始终关注行业技术最新发展并对自己产品不断改进使与之相适应。 艾瑞德板式换热器（江阴）有限公司是专业生产可拆式板式换热器（PHE）、换热器密封垫（PHE GASKET）、换热器板片(PHE PLATE)并提供板式换热器维护服务（PHE MAINTENANCE）的专业换热器厂家。艾瑞德（ARD艾瑞德板式换热器（江阴）有限公司艾瑞德板式换热器（江阴）有限公司）在全球设有多个标准化工厂及库存中心，服务和销售网点遍布全球。 ARD艾瑞德板式换热器（江阴）有限公司拥有世界上最先进的设计和生产技术以及最全面的换热器专业知识，一直以来ARD艾瑞德板式换热器（江阴）有限公司致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，目前已有超过50，000台的板式换热器良好地运行于各行业，ARD艾瑞德板式换热器（江阴）有限公司已发展成为可拆式板式换热器领域的全球领导者。 ARD艾瑞德板式换热器（江阴）有限公司同时也是板式换热器配件（换热器板片和换热器密封垫）领域全球排名第一的供应商和维护商。能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、日阪/HISAKA、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号的板式换热器板片和垫片。全球约有1/5的板式换热器正在使用ARD艾瑞德板式换热器（江阴）有限公司提供的换热器配件或接受ARD艾瑞德板式换热器（江阴）有限公司的维护服务（包括定期清洗、维修及更换配件等维护服务）。 无论您身在何处，无论您有什么特殊要求，ARD艾瑞德板式换热器（江阴）有限公司都能为您提供板式换热器领域的系统解决方案。
（二）板式换热器 3设计与运行条件 3.1板式换热器型式 板式换热器采用等截面可拆卸板式换热器（水-水），换热面材质材质为GB316不锈钢。 3.2板式换热器的配置 本次招标共需配备2台可拆卸板式换热器（水-水），单台功率22.5MW，单台换热面积950㎡，换热器接管管径按设计所提管径配置，换热器按本技术规书所提面积订货。 3.3板式换热器设计参数 下表为单台22.5兆瓦板式换热器的参数
3.4热网循环水水质 板式换热器工作介质为热网循环水，水质为软化水，具体水质如下：
3.5运行方式 板式换热器并联运行。 板式换热器换热量的控制通过控制一次侧（高温介质）流量和控制二次侧（低温介质）流量来实现。 3.6设备的安装地点及标高 板式换热器安装在换热站0米层。 4技术要求 投标方提供的板式换热器设计、制造、检验与验收应满足国家相关规中的相关规定，同时应满足本技术规书术要求，如有矛盾时按较高要求执行。 4.1板式换热器性能要求 4.1.1投标方所提供的板式换热器是可拆卸板式换热器（水-水），其技术先进、经济合理，成熟可靠的产品，具有较高的运行灵活性。 4.1.2板式换热器能在最大工况点长期连续运行，能满足板式换热器不同运行工况的需要，并且预留能增加10%换热能力板片的安装空间和技术条件。 4.1.3板式换热器不宜选择单板面积太小的板片，避免板片数量过多,要求单板面积大于等于2.5㎡。 4.1.4板式换热器采用板型应使换热器流体充分湍动，防止板片表面结垢。 4.1.5板式换热器应选用阻力小的板型，保证一次侧（高温介质）压降不大于0.03MPa，二次侧（低温介质）压降不大于0.03MPa。 4.1.6板式换热器板片厚度应不小于0.7mm。 4.1.7板式换热器额定工况运行时，二次侧（低温介质）出口温度偏差不应出现负偏差。 4.1.8板片波纹形式应采用技术成熟、有成功使用业绩的波纹形式。 4.1.9板式换热器外部、部保证不泄漏，一、二次水禁止混流。
板式换热器设计与分析 摘要 板式换热器的传热性能与版面的波纹形状、尺寸及版面组合方式都有密切关系。对于任何一种新型结构尺寸板片的传热及阻力特性，都只有通过实验计算测定。对于无相变传热，多数制造商都能提供关联式：对于相变传热，绝大多数的产品，尚不能提供相关的关联式。 板式换热器是一种高效紧凑的换热设备，它的应用几乎涉及到所有的工业领域，而且其类型、结构和使用范围还在不断发展。近年来，焊接型板式换热器的紧凑型，重量轻、换热性能好、初始成本低等优越性已越来越被人们所认识，因此人们纷纷对板式换热器内流动状态和换热机理展开研究。随着CFD（Computational Fluid Dynamics）技术发展日趋成熟，使对流体内部温度场、压力场以及速度场的分布研究变得可行，鉴于此，本文应用CFD软件对人字形波纹板换热器进行数值模拟，在此基础上又进行了实验研究及实验数据与数值模拟的对比分析。 基于简化模型的计算结果难以准确描述换热器内完整的流体流动和换热特性。为此，本文建立于人字形波纹板片完全相同的，含分配区和传热区冷热双流道换热的计算模型，用计算机流体力学软件Fluent6.3,数值模拟4组不同名义波纹高度下流体的流动和换热情况。分析流道内速度场和温度场发现，进口分配区对流体流动分布和换热都有显著影响，还将流体在流道内的流动情况详细描述。两侧流体的压降和进出口温差的计算值于实验值的误差小于6%,较准确地反映了换热器内整体的流动和换热特性，可直接用于研究板式换热器的性能，具有一定的工程实际意义。 关键词：板式换热器；热力计算；分析；数值模拟；传热性能；流道状态
Design and analysis of plate heat exchanger ABSTRACT Plate heat exchanger heat transfer performance of corrugated board shape, size and board composition are closely related. A new structure for any size of plate heat transfer and pressure drop characteristics only by experimental calculations. For the non-phase-change heat transfer, the vast majority of products, yet can not provide the corresponding correlation. Plate heat exchanger is a kind of high efficient compact heat transfer equipment , which involves the application of almost all the industrial fields , In recent years ,copper brazing plate heat exchanger with compact in size , light in weight , good heat transfer performance, and low operating cost advantages has increasingly been recognized. People also begin the research of flow and heat transfer in plate heat exchangers. With the development of CFD(Computational Fluid Dynamics)technology, we call obtain the temperature , pressure and velocity vectors distribution of internal fluid. In this thesis, the author uses commercial CFD software to simulate chevron corrugated plate heat exchangers. Simulation results based on the simplified model are difficult to predict hydrodynamics and thermal characteristics of plate heat exchanger accurately. Therefore, a model of the accurate size of actual chevron-type plate heat exchanger geometry is built in this paper. Using CFD software FLUENT6.3, the pressure drop and heat transfer coefficient for cross-corrugated plate heat exchangers at four different inlet velocities were investigated. By analyzing the simulation results of velocity and temperature fields, the structure of distribution area of inlet and outlet has significant influence on overall hydrodynamics and heat transfer performance of PHEs. The flow patterns in tow channels were described in detail. The simulation results of pressure drop and temperature difference between the inlet and outlet were compared with the exponential data, which shows a less than 6% error. From the simulation results , the hydrodynamics and thermal characteristics of chevron-type plate heat exchangers was properly reproduced and this method is feasible alternative of physical performance test of PHEs, which is of some practical significance. KEY WORDS : Plate heat exchangers; Heat calculate; Analysis; Numerical simulation; Fluid flow; Heat transfer.
板式换热器选型与计算方法 板式换热器的选型与计算方法 板式换热器的计算方法 板式换热器的计算是一个比较复杂的过程，目前比较流行的方法是对数平均温差法和NTU法。在计算机没有普及的时候，各个厂家大多采用计算参数近似估算和流速-总传热系数曲线估算方法。目前，越来越多的厂家采用计算机计算，这样，板式换热器的工艺计算变得快捷、方便、准确。以下简要说明无相变时板式换热器的一般计算方法，该方法是以传热和压降准则关联式为基础的设计计算方法。 以下五个参数在板式换热器的选型计算中是必须的： 总传热量(单位:kW). 一次侧、二次侧的进出口温度 一次侧、二次侧的允许压力降 最高工作温度 最大工作压力 如果已知传热介质的流量，比热容以及进出口的温度差，总传热量即可计算得出。 温度 T1 = 热侧进口温度 T2 = 热侧出口温度 t1 = 冷侧进口温度 t2= 冷侧出口温度 热负荷 热流量衡算式反映两流体在换热过程中温度变化的相互关系，在换热器保温良好，无热损失的情况下，对于稳态传热过程，其热流量衡算关系为： （热流体放出的热流量）=（冷流体吸收的热流量）
在进行热衡算时，对有、无相变化的传热过程其表达式又有所区别。 （1）无相变化传热过程 式中 Q----冷流体吸收或热流体放出的热流量，W； mh,mc-----热、冷流体的质量流量，kg/s； Cph,Cpc------热、冷流体的比定压热容，kJ/(kg·K)； T1,t1 ------热、冷流体的进口温度，K； T2,t2------热、冷流体的出口温度，K。 （2）有相变化传热过程 两物流在换热过程中，其中一侧物流发生相变化，如蒸汽冷凝或液体沸腾，其热流量衡算式为： 一侧有相变化 两侧物流均发生相变化，如一侧冷凝另一侧沸腾的传热过程 式中 r,r1,r2--------物流相变热，J/kg； D,D1,D2--------相变物流量，kg/s。 对于过冷或过热物流发生相变时的热流量衡算，则应按以上方法分段进行加和计算。 对数平均温差(LMTD) 对数平均温差是换热器传热的动力，对数平均温差的大小直接关系到换热器传热难易程度.在某些特殊情况下无法计算对数平均温差,此时用算术平均温差代替对数平均温差，介质在逆流情况和在并流情况下的对数平均温差的计算方式是不同的。在一些特殊情况下，用算术平均温差代替对数平均温差。 逆流时： 并流时：
钛板式换热器是以波纹为传热面的新型、高效换热器，广泛应用于化工、石油、冶金、电力、船舶、海洋、医药等工业部门的加热、冷却、冷凝、蒸发工艺过程中。随着人们对板式换热器优越性的进一步认识和其应用领域的扩大，板式换热器的发展迅速，目前已成为主要的换热设备。钛板式换热器由于其高效紧凑以及出色的抗腐蚀能力，已成为许多强腐蚀工况中的首选设备。但是由于板式换热器板片都要承受来自冷、热流体两侧的压差，而这个压差就作用在该板片与相邻两板片间数以千计的接触点上，并且板式换热器是靠夹紧板片之间的橡胶垫片来密封冷热流体的，夹紧板片时，必然有一部分作用是靠板片之间接触点承受的。因此，板片压制精度越高，板片之间的接触点所承受压力就均匀，板片的承压能力也越强。如果板片压制精度不够高，就会造成某些接触点承受压力过高而遭损坏的现象，这样只有靠增加板片厚度的方法来补救，而增加板片厚度必然会降低换热效率，也造成设备成本的加大。为了满足压制成型的“苛刻”条件，提高换热效率，要求钛板式换热器板片(钛板换料)厚度小于1 mm，对于板片的强度、延伸率、杯突、晶粒组织有着特别要求。为了加大板式换热器发展力度，使其更加广泛的应用于各个领域，全面实现板式换热器用钛板国产化，提高板换料质量，有必要研究各种轧制工艺对板换料组织与性能的影响，进一步提高板换料压制成型率。 轧制工艺对板式换热器用钛板组织与性能的影响 顾德才，邓贵顺，杭逸夫，王文鼎，葛伟，徐国俊 (南京宝泰特种材料有限公司，江苏南京211 125)
<<钛工业进展》2009第二期 板式换热器的设计特点 1、高效节能：其换热系数在3000～4500kcal/m2·°C·h， 比管壳式换热器的热效率高3~5倍。
板式换热器知识大全 板式换热器原理 板式换热器是由许多波纹形的传热板片，按一定的间隔，通过橡胶垫片压紧组成的可拆卸的换热设备。板片组装时，两组交替排列，板与板之间用粘结剂把橡胶密封板条固定好，其作用是防止流体泄漏并使两板之间形成狭窄的网形流道，换热板片压成各种波纹形，以增加换热板片面积和刚性，并能使流体在低流速成下形成湍流，以达到强化传热的效果。板上的四个角孔，形成了流体的分配管和泄集管，两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量的交换。 其特点：（1）体积小，占地面积少；（2）传热效率高；（3）组装灵活；（4）金属消耗量低；（5）热损失小；（6）拆卸、清洗、检修方便；（7）板式换热器缺点是密圭寸周边较长，容易泄漏，不能承受高压。 板式换热器有哪几部分组成？有什么作用？ 板式换热器主要由传热板片、密封垫片、两端压板、夹紧螺栓、支架等组成。 各部件作用如下： 一、传热板片 传热板片是换热器主要起换热作用的元件，一般波纹做成人字形，按照流体介质的不同，传热板片的材质也不一样，大多采用不锈钢和钛材制作而成。 二、密封垫片 板式换热器的密封垫片主要是在换热板片之间起密封作用。材质有：丁腈橡胶，三元乙丙橡胶，氟橡胶等，根据不同介质采用不同橡胶。 三、两端压板 两端压板主要是夹紧压住所有的传热板片，保证流体介质不泄漏。 四、夹紧螺栓 夹紧螺栓主要是起紧固两端压板的作用。夹紧螺栓一般是双头螺纹，预紧螺栓时，使固定板片的力矩均匀。 五、挂架 主要是支承换热板片，使其拆卸、清洗、组装等方便。 换热器的安装和使用方法 板式换热器按照有无鞍式支架分为两种安装方式。第一种，对于没有鞍式支架的板式换热器，应把换热器安装在砖砌的鞍形基础上，安装后的板式换热器此刻不用与基础固定，整个板换可随着膨胀的改变自由移动。 第二种，对于有鞍式支座的板换，应首先在基础上平铺混凝土，待完全干透后用地脚螺栓将鞍式支座与地面混凝土完全固定起来。
目前，板式换热器在小型制冷设备上得到很好的应用，因为板式换热器具有高效的换热性能、体积小、重量轻、安全可靠性能也较好。可见，实际应用效果良好。 现在通常的板式换热器所能承受的最高温度和压力，关键是看两程的压力差，基本20公斤以下的还可以。对于，ARD艾瑞德板式换热器（江阴）有限公司的板式换热器可以承受2.5MPa左右的压力，水压试验3.3MPa，并且现在还能将温差降至1℃，节能效果相当可观。 板式换热器在实际应用当中应注意处理好蒸发温度、冷水冰点、冷水温度的关系，保证蒸发温度不低于冷水冰点，尽量提高冷水温度，使其远离冷水冰点；还要提高温度控制的精度和反应速度，不仅控制进水温度，也要控制冷水出 水温度。 ARD艾瑞德板式换热器（江阴）有限公司拥有世界上最先进的设计和生产技术以及最全面的换热器专业知识，一直以来ARD艾瑞德板式换热器（江阴）有限公司致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，目前已有超过50，000台的板式换热器良好地运行于各行业，ARD艾瑞德板式换热器（江
阴）有限公司已发展成为可拆式板式换热器领域的全球领导者。 ARD艾瑞德板式换热器（江阴）有限公司同时也是板式换热器配件（换热器板片和换热器密封垫）领域全球排名第一的供应商和维护商。能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、日阪/HISAKA、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号的板式换热器板片和垫片。全球约有1/5的板式换热器正在使用ARD艾瑞德板式换热器（江阴）有限公司提供的换热器配件或接受ARD艾瑞德板式换热器（江阴）有限公司的维护服务（包括定期清洗、维修及更换配件等维护服务）。 无论您身在何处，无论您有什么特殊要求，ARD艾瑞德板式换热器（江阴）有限公司都能为您提供板式换热器领域的系统解决方案。
