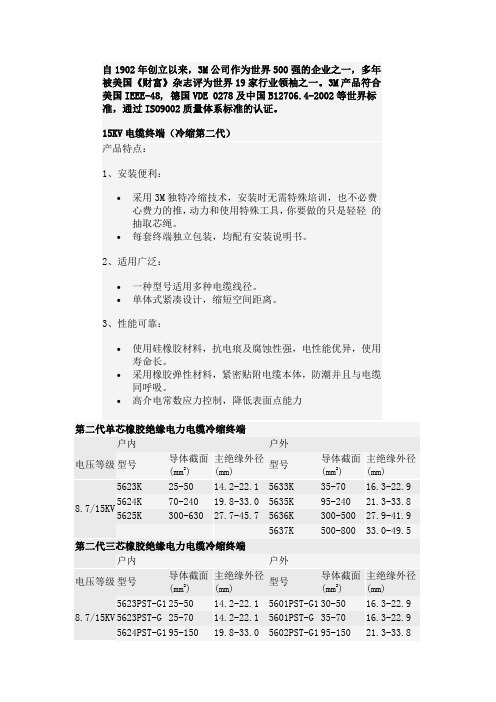

注：电缆绝缘外径为选型的最终决定因素，导体截面仅作参考。
注：电缆绝缘外径为选型的最终决定因素，导体截面仅作

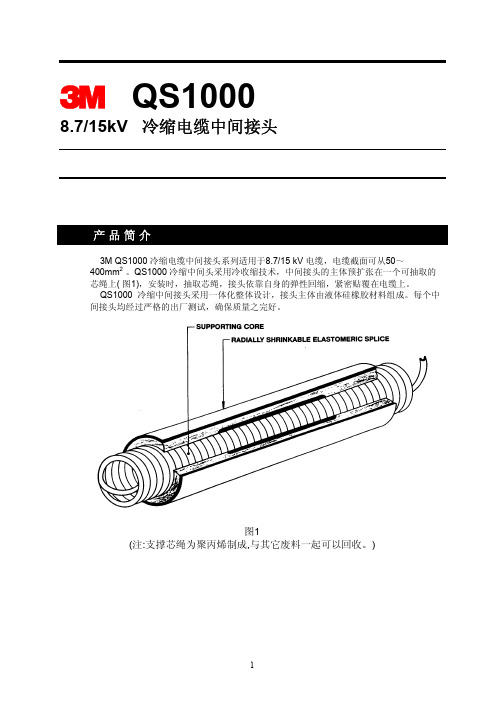

冷缩式10KV中间接头安装工艺 15kV 三芯电缆冷缩式中间接头制作工艺流程 1.电缆附件点检查 同本章条。 2.剥开电缆 (1)如图所示尺寸将电缆开剥处理。 (2)尺寸A应严格按照表的规定切除。绕包两层Scotch13半导电胶带，将电缆铜屏蔽带端口包覆住加以固定。 图剥开电缆
表 三芯电缆冷缩式中间接头尺寸 产口型号 电缆尺寸连接管尺寸 ? A:剥除 尺寸(mm)绝缘外径 (mm) 导体截面(mm2) 外径 (mm) 最大长度 (mm) 6/10kV(6/6kV)15kV10kV) QS1000-Ⅰ70-15050-150135120 QS1000-Ⅱ150-240150-240145125 QS1000-Ⅲ300-400300-400220电缆的绝缘外径为选型决定因素,导体截面为参考。 3.切除电缆主绝缘 (1)按1/2接管长+5mm的尺寸切除电缆主绝缘。 (2)从开剥长度较长的一端电缆套入冷缩接头主体，较短的一端套入铜屏蔽编织网套 (3)冷缩接头必须安置于开剥较长的一端电缆，拉线端方向，见图。 图冷缩接头安置位置 4.导线压接
(1)将导线各穿入压接管1/2，用压钳将导线连接在一起。 (2)压接后如有尖角，毛刺应对接管表面挫平打光并且清洗。按常规方法清洗电缆主绝缘(用所配的CC-3清洁剂)。切勿使溶剂碰到半导电屏蔽层。 如果主绝缘表面有残留半导电颗粒或刀痕，须先用不导电的氧化铝(最大粒度120)。 砂纸打磨处理，不能使打磨后的主绝缘外径小于接头选用范围。 (3)在进行下一步骤前，主绝缘表面必须保持干燥，如有必要用干净的不起毛布进行擦拭。 (4)将P55/R混合剂涂抹在半导体屏蔽层与主绝缘交界处，然后把其余混合剂均匀涂抹在主绝缘表面及接管上。 注意:只能用P55/R混合剂，不能用硅脂!见图。 图涂抹P55/R混合剂 5.量出中心点和尺寸校验点 测量绝缘端口之间之尺寸C，然后按尺寸1/2C，在接管上确定实际中心点D，然后按300mm 在一边的铜屏蔽带上找出一个尺寸校验点E，见图。 图量出中心点和尺寸校验点
冷缩电缆终端头 品牌厂商：民赛电气网址：https://www.doczj.com/doc/5b17230735.html, ——文档目录—— 1、冷缩电缆终端头概述 2、冷缩终端头配件实物图 3、冷缩终端头安装实物图 4、安装工艺 5、产品包装 6、检测报告 （阅读过程中如有不明白）推荐联系品牌服务商详细咨询 1 品牌商标民赛丨MINSAIABB 2 品牌推荐上海民赛电气有限公司 3 官方网址https://www.doczj.com/doc/5b17230735.html,
一、概述 冷缩电缆终端头是利用弹性体材料（常用的有硅橡胶和乙丙橡胶）在工厂内注射硫化成型，再经扩径、衬以塑料螺旋支撑物构成各种电缆附件的部件。现场安装时，将这些预扩张件套在经过处理后的电缆末端或接头处，抽出内部支撑的塑料螺旋条（支撑物），压紧在电缆绝缘上而构成的电缆附件。因为它是在常温下靠弹性回缩力，而不是像热收缩电缆附件要用火加热收缩，故俗称冷收缩电缆附件。 二、冷缩终端头配件实物图 2.1、冷缩直管 未支撑支撑后
2.2、户外冷缩终端体 未支撑支撑后 2.3、户内冷缩终端体 未支撑支撑后
三、冷缩终端头安装实物图
四、安装工艺 4.1、安装前注意事项 1、电缆就位情况检查（环网柜左侧为靠升压站上一级，负荷开关下柜接下一台风机环网进，断路器下柜接 上塔筒的风机干变），电缆用电缆夹件夹紧，电缆每个接头位置留有余量3－5米（中间头两侧各3米以上）。 2、核对电缆附件与电缆匹配情况（主要：电缆截面积，电压等级，户内或户外），附件齐全。 3、因本场的电缆附件类型较多，要求安装人员安装前务必看《安装说明书》，不得以习惯或经验直接开始 安装。 4.2、终端头安装工艺要求 1、电缆凯装屏蔽线与铜屏蔽线应绝缘，间隔90度角引出，分支手套应热缩紧固与电缆外护套应用防水胶 饶包，具体与现场说明书为准。 2、核对电缆相别，并用相色带标记。 3、冷或热缩绝缘管与分支手套上下搭接3cm以上。 4、电缆截断面在平整，否则影响剥削半导电层尺寸。 5、剥削半导电层时力度合适，切务下刀过猛伤到绝缘层，剥削完后用手摸下不应有刮手感觉或凹槽。 6、半导电层与绝缘层要导角平整，绝缘层也应小导角切务导成锥形。 7、打磨绝缘层前有没将剥出出铜芯包裹，防止粉末附着在铜芯夹缝（绝缘层打磨擦试后无看到明显杂质）,打磨完后手摸有光滑感再用清洁纸清洁，注：三相都打磨好后再统一清结。 8、抹填充油后装冷缩管，冷缩管内有应力锥，按说明书上尺寸标记正确，冷缩管推至与标记平行，注：此 步为关键尺寸。 9、压接连接管后毛刺应没打磨平整。 10、连接管饶包绝缘至与绝缘层同径，装绝缘帽。 五、产品包装
电缆头制作施工工艺 环网电缆专业--电缆头制作 1电缆头制作前提条件 1.1环网电缆敷设并整理、固定完成； 1.2《35kV单芯交联聚乙烯电缆冷缩型接头安装说明书》、《35kV单芯电缆内锥插拔式可分离终端头安装说明书》已提供；； 1.3操作人员经过严格的技术培训，持证上岗； 2电缆头制作 电缆敷设好后，为了使其成为一个连续的线路，各段线必须连接为一个整体，这些连接点就称为电缆接头。终端头是电力电缆线路两端与其他电气设备连接的装置。电缆接头包括：电缆中间接头和电缆终端接头。中间接头分为冷缩式和热缩式，本制作工艺介绍的中间头为35kV冷缩式中间头，终端头为35kV 单芯电缆内锥插拔式可分离终端头。 2.1电缆头制作前期准备 2.1.1电缆头选型 电缆头的绝缘材料符合要求，其规格型号与电缆规格型号匹配。 2.1.2在制作高压电缆头前，使用2500V兆欧表测量电缆绝缘电阻，测量合格后方可操作。 2.2电缆头制作 2.2.1电缆剥切 在制作高压电缆头前，利用2500V兆欧表测量电缆绝缘电阻，测量合格后，方可进行操作。 根据电缆中间接头使用说明书的要求剥除电缆外护套和金属铠装，并去除铠装、内护套及填充物。 按尺寸剥除屏蔽带、外半导电层，切除电缆主绝缘。 处理电缆半导电层和主绝缘，必要时可用砂纸磨掉主绝缘上残留半导体。 对半导电层断口进行打磨处理，用砂布打磨主绝缘表面。 清洁电缆绝缘表面，必须由绝缘向半导电层擦拭。
2.2.2线芯连接 将应力锥套入电缆线芯端，将电缆两端的线芯分别插入擦拭好的连接管内进行压接，根据电缆的规格选择相对应的模具，压接的顺序为先中间后两边。压接后打磨毛刺、飞边。用锉刀或纱布将压接后的连接管的棱角、毛刺除掉。用清洁巾清洗电缆芯绝缘和连接管，并晾干，按安装工艺的要求将接管处填充。 2.2.3恢复铜屏蔽、内外护套 按安装工艺的要求，将铜屏蔽恢复材料安装在电缆上，与电缆两端铜屏蔽搭接接触良好。将电缆线芯合拢，用胶带将线芯捆牢，在恒力弹簧处用胶带1/2搭接缠绕两层。 恢复电缆内护套时冷缩材料注意缠绕均匀，按要求搭接1/2缠绕。 将电缆预留铠装用砂纸打磨，去除氧化层。用恒力弹簧将材料中提供的软铜带固定在铠装上，固定牢固。在恒力弹簧处用胶带缠绕两层。 按安装说明书要求与接头两端电缆的外护套搭接100mm，在搭接处用胶带1/ 2搭接缠绕，恢复电缆外护套。 2.3电缆头制作工艺 2.3.1 35kV冷缩式电缆中间头 1 电缆预处理 1) 确认电缆中间接头与电缆接头型号匹配、主绝缘的外径在电缆在选用范围内； 2) 铠装型电缆： 清洁距电缆端部约500mm范围内的电缆保护套。按下图所示尺寸剥除电缆外护套、铠装层、内护套和铜带（或铜丝）屏蔽层，用所提供的粘帖铜带在图示位置固定屏蔽铜带。
电缆冷缩中间头 中文名 冷缩电缆附件 简称 电缆附件 主要作用 根据运行需要 产品分类 户内外 电压等级 10kv-35kv 生产厂商 上海民熔电气有限公司 （PS：上海民熔还有其他您可能需要的相关产品资料：高压计量箱、高压电缆分支箱、高压真空断路器等一系列户内外高压元器件，详情请登录（上海民熔官网）查询相关资料。） 冷缩电缆终端头是利用弹性体材料（常用的有硅橡胶和乙丙橡胶）在工厂内注射硫化成型，再经扩径、衬以塑料螺旋支撑物构成各种电缆附件的部件。现场安装时，将这些预扩张件套在经过处理后的电缆末端或接头处，抽出内部支撑的塑料螺旋条（支撑物），压紧在电缆绝缘上而构成的电缆附件。因为它是在常温下靠弹性回缩力，而不是像热收缩电缆附件要用火加热收缩，故俗称冷收缩电缆附件。 简介； 早期的冷收缩电缆终端头只是附加绝缘采用硅橡胶冷缩部件，电场处理仍采用应力锥型式或应力带绕包式。 现在普遍都采用冷收缩应力控制管，电压等级从10kV到35kV。冷缩电缆终端头，1kV级采用冷收缩绝缘管作增强绝缘，10kV级采用带内外半导电屏蔽层的接头冷收缩绝缘件。三芯电缆终端分叉处采用冷收缩分支套。 冷缩电缆终端头具有体积小、操作方便、迅速、无需专用工具、适用范围宽和产品规格少等优点。与热收缩式电缆附件相比，不需用火加热，且在安装以后挪动或弯曲不会像热收缩式电缆附件那样出现附件内部层间脱开的危险（因为冷缩电缆终端头靠弹性压紧力）。与预制式电缆附件相比，虽然都是靠弹性压紧力来保证内部界面特性，但是它不像预制式电缆附件那样与电缆截面一一对应，规格多。 必须指出的是，在安装到电缆上之前，预制式电缆附件的部件是没有张力的，而冷缩电缆终端头是处于高张力状态下，因此必须保证在贮存期内，冷收缩式部件不应有明显的永久变形或弹性应力松弛，否则安装在电缆上以后不能保证有足够的弹性压紧力，从而不能保证良好的界面特性。
高压电缆冷缩型电缆头制作工艺流程及其 注意事项 在电力系统中，电缆以其施工维护方便、供电可靠性高等特点得以广泛应用。冷缩电缆头由于现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，即可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙，因而得到了越来越广泛的应用。 一、冷缩电缆头制作的基本工艺原理 利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。 二、冷缩电缆头制作的基本工艺流程 1、剥外护套 将电缆校直、擦净。剥去从安装位置到接线端子的外护套（可将恒力弹簧暂时绕在外护套切断处，以方便剥去外护套）。 2、锯钢铠 暂用恒力弹簧顺钢铠将钢铠扎住，然后顺钢铠包紧方向锯一环形深痕，（不要锯断第二层钢铠，防止伤到电缆），用一字螺丝刀撬起（钢铠边断开），再用钳子拉下并转松钢铠，脱出钢铠带，处理好锯断处的毛刺。整个过程都要顺钢铠包紧方向，不能让电缆上的钢铠松脱。 3、剥内护套：关键点：防止划伤铜屏蔽 留钢铠30mm、内护套10mm，并用扎丝或PVC带缠绕钢铠以防松散。铜屏蔽端头用PVC带缠紧，以防松散和划伤冷缩管。 4、安装钢铠接地线
将三角垫锥用力塞入电缆分岔处，除去钢铠上的油漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。为固定牢固，地线应预留10～20mm，恒力弹簧缠绕一圈后，把预留部分反折，再用恒力弹簧缠绕。 5、缠填充胶 自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。 6、固定铜屏蔽接地线 将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。将钢铠地线与铜屏蔽地线分开，不要短接。 7、安装冷缩3芯分支：（按电缆附件说明书的要求进行） 8、套装冷缩护套管：（按电缆附件说明书的要求进行） 可在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料条易于抽出。将指端的三个小支撑管略微拽出一点(从里看和指根对齐)，再将指套套入尽量下压，逆时针将端塑料条抽出。清洁屏蔽层后，在指套端头往上100mm之内缠绕PVC带，将冷缩管套至指套根部，逆时针抽出塑料条，抽时用手扶着冷缩管末端，定位后松开，不要一直攥着未收缩的冷缩管，根据冷缩管端头到接线端子的距离切除或加长冷缩管或切除多余的线芯。 9、剥铜屏蔽层 在电缆芯线分叉处做好色相标记，按电缆附件说明书，正确测量好铜屏蔽层切断处位置，（用PVC 带包一下，防止铜屏蔽层松开），或在切断处内侧用铜丝扎紧，顺铜带扎紧方向沿铜丝用刀划一浅痕（注意不能划破半导体层！），慢慢将铜屏蔽带撕下，最后顺铜带扎紧方向解掉铜丝。 10、剥外半导电层
10KV高压电力电缆冷缩中间头制作 技术交底 1技术交底范围 10KV三芯截面25 mm2-400mm2的电缆冷缩中间头制作。 2设计情况 根据设计图纸、设计标准、设计说明、电缆配长和现场实际情况具体而定。 3施工准备 3.1作业准备 10KV三芯冷缩电缆中间头制作施工所涉及的各种外部技术数据的收集，施工人员配备、材料准备及设备机具配臵，现场复校各种设备，电缆电气测试完成，具备冷缩电缆中间头制作施工条件。 3.2材料要求 3.2.1材料要求 （1）核对施工现场配好到位的材料名称、规格、型号、尺寸、形状、数量是否与设计图纸的材料一致。 （2）核对冷缩电缆中间头与需对接两电缆的型号、规格是否一致。 （3）说明施工所需材料的规格、型号、种类及质量要求。 （4）说明施工所需材料的制作、安装要求。 （5）敷设的电缆已进行测试，各项测试指标达到要求。 （6）未制作电缆中间头的两电缆端头标准、无破损。 （7）电缆井标准、完好、无损坏。 （8）收集出厂合格证、材料说明书。 3.2.2材料准备 表3.2.2 材料准备
图3.2.2 电缆中间头材料 3.3人员配臵 表3.3 人员配臵
3.4机具准备 3.5技术标准 3.5.1在开工前组织技术和作业人员认真学习10kV三芯冷缩电缆中间头制作技术数据和制作施工步骤，熟悉电缆规范和技术标准。 3.5.2落实施工安全措施，既有线监管、施工措施，制定应急预案。 3.5.3对参加施工人员进行上岗前安全技术培训，并进行了技术交底。 3.5.4电缆中间头对接的两电缆及电缆头应保证可靠的电气性能、良好的密封性能和足够的机械强度机械强度，并满足电气试验的要求。 3.5.5电缆中间头应导电良好，并能长久、稳定传输额定电流。 3.5.6电缆中间头的绝缘能承受电缆工作条件下的额定电压和瞬时过电压。 3.5.7严禁在潮湿有雾气及极度潮湿的天气下进行室外电缆中间头的制作。若必须在潮湿天气时制作，应该采取必要的防潮措施。
高压冷缩电缆终端头 高压冷缩电缆终端头是利用弹性体材料（常用的有硅橡胶和乙丙橡胶）在工厂内注射硫化成型，再经扩径、衬以塑料螺旋支撑物构成各种电缆附件的部件。在安装时，将这些预扩张件套在经过处理后的电缆末端或接头处，抽出内部支撑的塑料螺旋条（支撑物），压紧在电缆绝缘上而构成的电缆附件。因为它是依靠自身弹性收缩的，而不同与热缩电缆附件，需要通过明火加热才能收缩，这样既节省时间又比较方便。 而高压冷缩电缆终端头呢，因为在冷缩电缆终端头之前多了两个“高压”的字眼，所以首先我们想到的肯定是这款产品适用的电压等级是很高的。而我们苏州飞博冷热缩制品有限公司中高压冷缩电缆终端头的范围很广从10kv到35kv。我们今天就以10kv冷缩电缆终端头为例给大家介绍下我们如何选择高压冷缩电缆终端头以及在选择高压冷缩电缆终端头的时候我们需要知道哪些问题。 10kv冷缩电缆终端头可以细分为10kv户内冷缩电缆终端头和10kv户外冷缩电缆终端头。户外高压冷缩电缆终端头和户内高压冷缩电缆终端头的主要区别在于户外比户内的多了一件东西，这件东西就是雨裙。雨裙的形状类似于雨伞或是斗笠。它是套在电缆上面的。起到遮风挡雨的作用。10kv户内和户外冷缩电缆电缆终端头按芯数又都可以细分为单芯和三芯。单芯的按所适用的平方数可以分为1.1、1.2、1.3、1.4。三芯的按适用的平方数可以分为3.1、3.2、3.3、3.4.数字不同所代表的意思也是不一样的。比如 1.1所适用的平方数是
25-50.1.2适用的平方数是70-120。数字越大使用的平方数也就越大。相应的价格也是越高的。 介绍完我们公司高压冷缩电缆终端头的分类。想必大家也就知道了。在选购我们公司高压冷缩电缆终端头的时候所要知道的问题了吧。下面我就来给大家总结下吧。 1.选购高压电缆冷缩终端头我们需要知道自己适用的电压等级。 2.高压冷缩电缆终端头所用的环境。也就是我们的产品是用于户内还是户外呢。这个也是要清楚的。 3.最后需要告诉我们你们是要单芯的还是三芯的以及你们适用的平方数是多少。 知道了以上三点。在跟我们的客服询价时才会事半功倍呢。您说呢？
