无缝钢管涡流探伤和漏磁探伤比较
姚舜刚
(浙江省特种设备检验中心 杭州 310020)
摘 要:阐述了无缝钢管在轧制过程中产生的表面和内部缺陷的两种探伤方法,即涡流探伤和漏磁探伤。
介绍了两种方法的基本原理,分析比较它们在无缝钢管探伤中的应用特点。
关键词:无缝钢管;涡流;漏磁;探伤
0 前言
随着国民经济的发展,各种无缝钢管被广泛应用于石油化工与锅炉制造等行业,尤其是高温、高压等恶劣工况,对无缝钢管的质量有更高的要求。无缝钢管一般经过冶炼、浇注、开坯、轧制和拉拔等工序制成,其缺陷除了铸坯上带来的各种冶金缺陷在成形过程中,成为沿管材轴向延伸的周向分层状缺陷外,在各阶段生产过程中还会因加工操作工艺不当、轧辊或拉拔模设计不当等原因而在钢管上造成裂纹、折迭、翘皮、划伤或拉伤等表面和内部缺陷。为了保证无缝钢管的质量,根据相关的产品技术标准,在无缝钢管生产线上须进行表面和内部无损探伤。目前无缝钢管无损探伤常采用涡流探伤和漏磁探伤两种技术,它们各有特点和适用范围,下面就两者的原理、探伤的特点和应用作一比较。
6
1 探伤工作原理和特点比较
111 涡流探伤原理和特点
涡流检测是建立在电磁感应基础上的一种无损检测方法,它将正弦波电流激励探头线圈,当探头接近无缝钢管表面时,线圈周围的交变磁场在钢管表面产生感生电动势而产生感应电流,即涡流。该涡流又产生感应磁场作用于线圈,从而改变线圈的电参数(参见图1)。涡流通道的损耗电阻,以及涡流产生的反磁通,又反射到探头线圈,改变了线圈的电流大小及相位,即改变了线圈的阻抗。探头在无缝钢管表面相对移动,遇到缺陷时,使得涡流磁场对线圈的反作用不同,引起线圈阻抗变化,从而测量出这种变化量来鉴定无缝钢管表面缺陷。
涡流探伤是可取代水压试验的检测方法之一。凡是导电的无缝钢管,
不论是铁磁性还是非铁磁性的,只要外径大于2mm ,壁厚不小于011mm ,均可用涡流法探伤[1]。涡流探伤的结果可直接以电信号输出,易于实现自动化探伤。涡流探伤采用非接触的方式,探伤速度很快。但涡流探伤的可检测缺陷深度有限,一般不大于5mm ,而检测结果往往受检测仪器功能和检测条件影响。
图1 无缝钢管涡流检测原理示意图112
漏磁探伤原理和特点
无缝钢管漏磁探伤的基本原理是建立在铁磁材料的高磁导率这一特性之上,铁磁性的无缝钢管被磁化后,其表面和近表面缺陷在无缝钢管表面形成漏磁场,通过检测该泄露磁场变化信号可检测出缺陷的存在。无缝钢管中缺陷处磁导率远小于钢管的磁导率。当无缝钢管以流水线方式进入钢管探测线,快速穿过检测区时,将受到直流线圈产生横向和纵向磁场的磁化。若无缝钢管无缺陷,磁力
线绝大部分通过无缝钢管,此时磁力线分布均匀;若无缝钢管有缺陷,磁力线发生弯曲,并且有一部分磁力线泄露出无缝钢管表面。利用横向和纵向
探头线圈(传感器)检测无缝钢管表面逸出的漏磁场,然后依据法拉第电磁感应定律,将漏磁场转化为缺陷信号(探头内检测线圈产生的感应电压),对缺陷信号进一步处理和分析,即可判断缺陷是否存在及缺陷有关的尺寸参数[2]。其原理示意如图2所示。
图2 漏磁检测原理示意图
2 流水线检测方法比较
流水线涡流探伤检测,采用穿过式线圈法进行外表面的探伤,用内插式线圈法进行内表面的探伤。外表面探伤常用线圈固定被检无缝钢管轴向送进和线圈固定被检无缝钢管螺旋送进两种方法。探伤设备的机械传动装置相对简单。
流水线漏磁探伤检测常用的方法有探头旋转无缝钢管直线前进和探头固定无缝钢管螺旋前进两种方式。探伤设备的机械传动装置比较复杂。
3 检测性能比较
311 检测范围
涡流检测适用于各种导电材料的无缝钢管的表面检测,不论无缝钢管是铁磁性的,还是非铁磁性的,也不论是黑色金属,还是有色金属或者是非金属,只要无缝钢管是导电的,且外径和壁厚满足一定条件均可用涡流法检测。它较适宜于普通薄壁无缝钢管的外表面缺陷的检测,广泛应用于碳素钢、合金钢和不锈钢等无缝钢管表面缺陷检测。
7
2006年2月 第一期无缝钢管涡流探伤和漏磁探伤比较
漏磁检测只适用于铁磁性无缝钢管的检测,它能检测出无缝钢管的内、外表面缺陷。这种方法较适宜于大直径厚壁铁磁性无缝钢管的检测。
312 检测灵敏度
由电涡流基本特性可知,涡流密度主要分布于导电材料的表面附近。因此,被测无缝钢管愈是存在表面缺陷,电涡流效应的利用愈充分。所以涡流检测适用于导电无缝钢管表面缺陷或近表面缺陷的检测,此时灵敏度高于漏磁检测。而对于内部缺陷,涡流检测由于存在着“趋肤效应”,电涡流密度在导电导体内部是按负指数规律衰减,并随着频率、电导率和磁导率的增加而渗透深度减小,检测灵敏度降低。涡流检测一般只能检测无缝钢管的单面表面缺陷(内表面或外表面);漏磁检测可同时检测无缝钢管的内外表面缺陷,对于内部缺陷也有一定的灵敏度。相对于涡流探伤,漏磁探伤检测缺陷的灵敏度较低。
4 信号处理比较
涡流和漏磁检测都采用相应的标准参考样管来校验检测系统的综合性能,设定和校正探伤仪工作参数和操作条件,以及在检测中对比评价缺陷信号。这两种检测方法都是以电信号输出的形式来显示缺陷,信号处理比较方便。但由于物理原理不同,两种检测方法的信号处理和传感器结构有较大的差异。
涡流检测由于必须有高频激励信号存在,给信号处理带来一定的困难,容易引起信号相互干涉,信号处理及传感器结构较复杂[3]。
漏磁检测磁化可采用永久磁铁、直流磁化或交流磁化方式[1],在永久磁铁和直流磁化中,没有高频信号存在,干扰小,给信号处理带来很大方便,信号处理和传感器结构很简单。
5 结语
综上所述,无缝钢管的这两种表面在线探伤方法各有自身的优点和局限性,无缝钢管生产线上可视具体情况选择。涡流探伤适用于各种导电的无缝钢管的探伤,不论是不锈钢的还是碳素钢的无缝钢管都适用,检测不受无缝钢管表面油污等杂质的影响。检测速度快,灵敏度高。
漏磁检测不仅能检出内、外表面和皮下缺陷,而且无需测量就可从建立的电信号幅度与缺陷参数的关系中,获知缺陷深度和长度等特征尺寸及是否达到设定的拒收水平。检测能力强,检测速度快。但它只适用于铁磁性的无缝钢管,检测设备投资大,检测缺陷的灵敏度较低。
参考文献
[1] 李家伟,陈积懋主编.无损检测手册.北京:机械工业
出版社,20021845～859
[2] 王太勇编著.钢管漏磁在线检测技术的研究.计量学
报,2002(4):299～302
[3] 熊良才编著.一种新型电涡流传感器的研制.无损探
伤,1995(1):34～35
收稿日期:20051025
审稿:龙尔梅
编辑:陈绍勋
8浙江冶金2006年2月 第一期
钢管的水压试验和涡流探伤试验比较 展开全文 锅炉钢管的水压试验和涡流探伤都是材料的致密性能试验，它们之间在试验方法上具有等效性；而且钢管的涡流探伤具有快速、准确、易实现自动化检测等特点，它在试验方法上优于既费时又费力、准确性较差的水压试验方法，因此，涡流探伤检测方法完全可以用来代替锅炉钢管的逐根水压试验，而其他形式的无损探伤方法不能代替涡流探伤的致密性试验，这对于控制锅炉钢管的材料质量和提高锅炉制造质量以及保证锅炉的安全可靠性都具有重要意义。由于涡流探伤技术在锅炉钢管的质量检测和控制有很强的实用性，因而在锅炉行业中具有
良好的应用前景和推广价值。 钢管水压试验机组一、锅炉钢管的质量问题锅炉用无缝钢管（以下简称锅炉钢管）是制造锅炉用的重要材料，它的质量如何将直接关系锅炉制造质量以致于安装质量和使用质量。锅炉钢管质量本应是由钢管厂来作出保证的，但是在供不应求的情况下，提供给锅炉制造厂使用的锅炉钢管总免不了存在一些质量问题，用它制成的锅炉主要受压部件如水冷壁管、对流管、过热器管、换热器管等漏水或爆管现象时有发生，已成为困扰锅炉产品质量的一个大问题，对此锅炉制造厂和用户都很有意见。在卖方市场的情况下，锅炉制造厂几乎承担了包括材料供应方在内的全部责任；如何控制锅炉钢管的质量现已成为锅炉制造厂家越来越关心的问题，解决的办法不外乎是两个：一个是对锅炉钢管进行逐根的水压试验；另一个是对锅炉钢管实行100%的涡流探伤。 二、锅炉钢管的缺陷与伤按照材料学的观点，优良的金属材料其化学成分、物理性能、几何形状应该是连续的、纯洁的和均匀的。如果这三方面存在不足或受到破坏，就认为金属材料存在缺陷。如果金属材料在几何形状上存在着不连续性（即不紧密性或不密实性或者不致密性），例如有裂纹、缩孔、起皮、凹坑、分层、针孔、夹渣等，则认为金属材料存在伤痕（简称为伤），它不包括化学成分的不连续或物理性
黑龙江建龙钢铁有限公司 质量保证体系作业文件 文件编号：C（H）09 022-A版本：A/0 受控状态：受控号： 漏磁探伤技术操作规程 编写：汤智涛张宏峰 审核：张勇 批准：姚本金 批准日期: 2011年2月20日2011—02—25发布 2011—03—01 实施
一、技术参数 1.1、设备结构 1 入口保护 2 激光测速单元 3 自动规格调整电机1及2 4 V型双轮驱动1 5 TRANSOMAT DS Tr180 检测器系统 6 V型双轮驱动2 7 ROTOMAT DS Tr 180 检测器系统 8 V型双轮驱动3 9 自动规格调整电机3 10 颜色标记设备喷枪 11 储液罐
12 颜色标记控制 13 退磁线圈 EMAG F 260 14 颜料灌 15 气动元件 16 升降平台 HTS3 17 控制盒 18 维修插座 19 升降平台 HTS2 20 急停开关 21 激光反防护槽 1.2、技术参数 检测材料直径： 48.3-180.0mm 检测材料长度： 6-15m 壁厚： 3.5-25.0mm 检测速度： 0.2-2.6m 缺陷检测 标伤：矩形槽 外伤：深度壁厚的5%，最小0.3mm或3倍的表面粗糙 长度=20mm 宽度=0.25~1mm 通孔：φ1.6mm 内伤：壁厚10mm：深度为壁厚的10%(在最佳的检测条件 下，可以发现5%的缺陷)；最小0.4mm或3倍的表 面粗糙。 长度=20mm 壁厚10~12mm深度为壁厚的10% 壁厚12~15mm深度为壁厚的15% 壁厚≤20m深度为壁厚的20% 宽度=0.5~1mm 孔的检测：满足SEP 1925 重复性：对于槽±2dB 对于孔 +2/-6 dB 内外伤区分：最小壁厚4mm
四种常规无损检测方法的比较 无损检测就是利用声、光、磁和电等特性，在不损害或不影响被检对象使用性能的前提下，检测被检对象中是否存在缺陷或不均匀性，给出缺陷的大小、位置、性质和数量等信息，进而判定被检对象所处技术状态(如合格与否、剩余寿命等)的所有技术手段的总称。常用的无损检测方法： 超声检测(UT)、磁粉检测(MT)、液体渗透检测(PT)及X射线检测(RT)。 超声波检测(UT) 1、超声波检测的定义： 通过超声波与试件相互作用，就反射、透射和散射的波进行研究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。 2、超声波工作的原理： 主要是基于超声波在试件中的传播特性。声源产生超声波，采用一定的方式使超声波进入试件；超声波在试件中传播并与试件材料以及其中的缺陷相互作用，使其传播方向或特征被改变；改变后的超声波通过检测设备被接收，并可对其进行处理和分析；根据接收的超声波的特征，评估试件本身及其内部是否存在缺陷及缺陷的特性。 3、超声波检测的优点： a.适用于所有金属、非金属和复合材料等多种制件的无损检测； b.穿透能力强，可对较大厚度范围内的试件内部缺陷进行检测。如对金属材料，可检测厚度为1～2mm的薄壁管材和板材，也可检测几米长的钢锻件； c.缺陷定位较准确； d.对面积型缺陷的检出率较高； e.灵敏度高，可检测试件内部尺寸很小的缺陷；
f.检测成本低、速度快，设备轻便，对人体及环境无害，使用较方便。 4、超声波检测的局限性 a.对试件中的缺陷进行精确的定性、定量仍须作深入研究； b.对具有复杂形状或不规则外形的试件进行超声检测有困难； c.缺陷的位置、取向和形状对检测结果有一定影响； d.材质、晶粒度等对检测有较大影响； e.以常用的手工A型脉冲反射法检测时结果显示不直观，且检测结果无直接见证记录。 5、超声检测的适用范围 a.从检测对象的材料来说，可用于金属、非金属和复合材料； b.从检测对象的制造工艺来说，可用于锻件、铸件、焊接件、胶结件等； c.从检测对象的形状来说，可用于板材、棒材、管材等； d.从检测对象的尺寸来说，厚度可小至1mm，也可大至几米； e.从缺陷部位来说，既可以是表面缺陷，也可以是内部缺陷。锻件是金属被施加压力，通过塑性变形塑造要求的形状或合适的压缩力的物件。这种力量典型的通过使用铁锤或压力来实现。铸件过程建造了精致的颗粒结构，并改进了金属的物理属性。在零部件的现实使用中，一个正确的设计能使颗粒流在主压力的方向。 磁粉检测(MT) 1.磁粉检测的原理： 铁磁性材料和工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出不连续性的位置、形状和大小
焊接钢管在线涡流探伤 曾祥照 摘要：涡流探伤具有连续、快速、检测灵敏度高的特点，适合于焊接钢管在生产线上的连续检测，是焊管生产中重要的质量控制方法。概述了EEC数字型涡流探伤仪在焊管生产线上涡流应用情况。 主题词：涡流探伤焊接钢管灵敏度 一.焊管涡流探伤的必要性 高频焊接钢管（简称焊接钢管或焊管）在流体输送、建筑构件和五金家具制作上有广泛的用途。焊缝中不得有裂缝、裂纹、未熔焊等缺陷，表面不得有超标的划痕、压伤等缺陷。由于焊管在生产线上（简称在线）具有连续、快速生产的特点，焊速15～60米/分，因此，焊管质量仅靠人工事后检验是很难保证的；而涡流探伤检验方法则具有检测速度快，无需要与工件表面耦合，检测灵敏度等优点，适合于焊管生产的质量控制和质量检验。 二.EEC-22型涡流探伤仪的功能 高频焊接钢管的生产是在生产线上进行的，简称在线生产。EEC-22型智能金属管道涡流探伤仪适用于金属管道的在线或离线涡流探伤，采用了数字电子技术，操作简单、方便；它在一台微机基础上配置涡流检测专用器件而成，在DOS或WINDOWS环境下配中文操作系统支持涡流检测软件运行，配有穿过式线圈和平面探头，平面探头用于焊缝纵向的扫查，穿过式线圈则用于整个钢管圆周截面的扫查，适合于钢管的在线或离线探伤。钢管的在线涡流探伤是指在生产线上与生产过程同步的探伤，主要用生产过程的质量控制；钢管的离线探伤是指钢管成品离开生产线后的探伤，主要用于钢管产品的质量检验。本厂是生产高频焊接钢管的工厂，因此将涡流探伤主要用于在线钢管对接纵向焊缝的质量控制，采用平面探头。 三.焊管涡流探伤灵敏度的调节 1．标样管的选取 焊接钢管涡流探伤执行GB7735《钢管涡流探伤检验方法》标准，探伤结果借助于对比试样中人工缺陷与自然缺陷显示信号的幅值对比进行判断，对比试样的钢管与被检钢管的公称尺寸应相同，化学成分、表面状态、热处理状态相似，即应有相似的电磁特性。 对比试样上的人工缺陷可分为钻孔和槽口两种，根据实际情况选其中一种。对于焊管而言，焊缝开裂、裂纹、未熔合等纵向缺陷是焊管的主要缺陷，其危害性要大于其他面积状的缺陷，因此选用槽口作为焊管的主要模拟缺陷是合理的，它有利焊缝线性缺陷的检出。槽口的深度为被检测钢管壁厚的12.5% ，最小深度为0.5mm，最大深度为1.50mm ；长度不小于50mm ，或两倍的检测线圈的宽度；槽口的宽度不大于槽口的深度。 在焊管生产过程中很容易找到符合标准规定的槽口尺寸的实际标样管，这种标样管既含有焊缝的开口裂缝，又含有裂纹或暗裂纹和未熔合，这些缺陷是连续缓慢过渡的，简称为缓变伤或自然伤。因此，可取选取一段符合槽口尺寸要求含有自然伤的焊管作为涡流探伤的标样管。 2．探伤灵敏度的调节 开机后进入EEC子目录，即进入涡流探伤程序，用键盘的编辑键，暂选择检测频率为50KHZ
无缝钢管探伤报告以及与直缝焊管的明显区别 无缝钢管工业的生产技术不仅发展迅速，而且推陈出新，无缝钢管生产在钢铁工业中占有不可替代的位置。钢管生产技术的发展开始于自行车制造业的兴起。19 世纪初期石油的开发，两次世界大战期间舰船、锅炉、飞机的制造，第二次世界大战后火电锅炉的制造，化学工业的发展以及石油天然气的钻采和运输等，都有力地推动着钢管工业在品种、产量和质量上的发展。 第一：大口径无缝钢管探伤现状分析 大口径钢管的特点是直径大，壁厚相对较厚，因此根据这一特点充分利用超声检测内部和涡流检测表面和次表面的特点相结合，可实现“无盲区”探伤。通过采用“钢管原地旋转，检测探头前进的组合方式”，不仅解决检测题目，还解决缩小占用场地的空间。 因此，海内外对于大口径钢管的探伤，一般采用漏磁法或水压实验。在海内，尚没有机能良好的适合大口径钢管的漏磁探伤设备出品，一旦使用即需要入口。入口漏磁探伤设备价格昂贵，对于海内的大多数企业难以接受;而水压试验效率低、劳动强度大，特别是当操纵者责任心不高时，水压检修形同虚设。可见，实现大口径无缝钢管的探伤已经成为冶金钢管行业亟待解决的课题。 水槽式超声检测是采用钢管螺旋前进式，超声探头固定不动。通过水槽和被检钢管的底部充分水耦合的特点，保证耦合层的厚度不变。但是由于超声主要检测内部缺陷对表面和次表面缺陷存在盲区，导致无法检测，再加上采用螺旋前进式，对于12m长的钢管需要占空间30m的场地等不足，一直影响钢管检测方法的选择和推广。 穿过式线圈涡流探测的是钢管表面的一个圆周面。在采用穿过式线圈的涡流探伤中，被检测钢管的直径越大，线圈探测的圆周面积就越大，信噪比就越低。恰是基于这个原因，钢管涡流探伤尺度划定，采用穿过式线圈的涡流探伤，其外经尺寸不得大于140mm。除此之外，在大口径钢管穿过式探伤时，钢管的磁化和退磁等都存在一定的难度。 目前我国冶金行业对高压锅炉用无缝钢管检测主要集中应用在φ160mm以下规格，并大多采用传统的穿过式线圈的涡流探伤或者独立水槽式超声检测方法。对于超过φ160mm 的无缝钢管采用传统的穿过式涡流方法进行检测，存在着诸多的题目，也是国家尺度所不答应的。如采用独立的超声波检测，因为超声波检测机理存在表面一定深度的盲区，无法保证钢管整体检测结果的可靠性。 在探伤技术领域，大口径无缝钢管是指外径大于φ160mm的钢管。大口径无缝钢管是石油、化工、热力、锅炉、机械液压等行业重要用材。跟着国民经济的发展，我国在“十一五”期间，无缝钢管的需求量大幅度增加，并显著呈现出大口径化的发展趋势。特别是对于要求耐侵蚀、抗挤压的油井管和大口径高压锅炉管及高质量的石油裂化管、石油石化输送管线管等，将跟着国家对能源基础举措措施投入的加大而成为需求的热门。由此，保证产品出厂质量的无损检测提出了方法和技术上的新课题。 第三：无缝钢管自动探伤机械结构 把探头装入一个探头小车中，并采用二级弹簧顶推的方法使检测探头与被检工件表面之间始终保持一定的间隔。从实验结果来看，探头的随动性比较强，基本保证了探头与被检测钢管表面之间的间隔恒定，探伤也取得了较好的效果。通常，解决水耦合层的办法主要有:固定水槽箱、不乱水喷装置。因为采用钢管旋转探头前进的方式，无缝钢管的长度一般在10m左右。因此必需考虑采用不乱水喷装置，如增加流量口的直径，降低流量口和钢管的高度，减少水花。目前常规的解决办法也只能这样，但解决的效果是在可以接受范围内。
漏磁探伤原理
————————————————————————————————作者：————————————————————————————————日期：
漏磁探伤原理 第一节磁学基础知识 一、磁现象和磁场 载流导体的周围存在着磁场,磁化后的物体如磁铁棒的周围也存在着磁场，虽然磁铁棒磁场和载流导体周围磁场的产生不一样，但都认为磁场是由电流产生的。在历史上很长一段时间里，磁学和电学的研究一直彼此独立地发展着。人们曾认为磁与电是两类截然分开的现象，直至19世纪,一系列重要的发现才打破了这个界限，使人们开始认识到电与磁之间有着不可分割的联系。 一个电子围绕原子核在轨道上旋转,形成一个微小的电流环。由于电流环的存在，就有磁场。而所有物质的原子周围都有电子旋转,所以我们可以想象所有的物质都有磁效应。这种效应对大多数物质是很微弱的，但有一些物质,包括铁、镍、钴等，具有很强的磁效应。电子除沿轨道的运动外，还存在本省的自转，这两种运动都能产生磁效应,而电子自转的效应是主要的。这种电子或电荷的运动相当一个非常小的电流环，这个小电流环在效果上就是一个微小的磁铁。显然每一个原子电流环的磁矩都很小，但是一根磁铁棒里的亿万个原子电流环所呈现的总效应就能在磁铁棒的周围形成一个强大的磁场。 所有磁化物体都有一个北极（N极)和一个南极（S极),它们不能独立地存在。磁极不能孤立存在,而电荷却可以。这是磁场和电场的重要区别之一。 二、相对磁导率和磁性物质 磁导率标示材料被磁化的难易程度，它的符号μ表示，单位为Ｈ/m。 为了比较各种材料的导磁能力，把任何一种材料的磁导率与真空磁导率的比 表示。 值，叫做这种材料的相对磁导率,用μ ｒ 按照物质的磁性质,一般材料可分为抗磁性、顺磁性和铁磁性三类。 (1)抗磁性物质：置于磁场中，其内部的磁感应强度将减小，相对于磁导率μr略小于1。铜、铅等为抗磁性物质。 （2）顺磁性物质:置于磁场中,其内部的磁感应强度将增加，相对磁导率μr 略大于1。铝、锰等为顺磁性物质。 (3）抗磁性物质:置于磁场中,其内部的磁感应强度急剧增加，相对磁导率μr》1，可达几千甚至几十万。铁、镍、钴及它们与其他金属元素组成的合金为铁磁性物质。
各种常见无损探伤方法简介与比较 三种常规无损检测方法的比较 无损检测就是利用声、光、磁和电等特性，在不损害或不影响被检对象使用性能的前提下，检测被检对象中是否存在缺陷或不均匀性，给出缺陷的大小、位置、性质和数量等信息，进而判定被检对象所处技术状态(如合格与否、剩余寿命等)的所有技术手段的总称。 常用的无损检测方法：超声检测(UT)、磁粉检测(MT)和液体渗透检测(PT)。 超声波检测(UT) 1、超声波检测的定义： 通过超声波与试件相互作用，就反射、透射和散射的波进行研究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。 2、超声波工作的原理： 主要是基于超声波在试件中的传播特性。声源产生超声波，采用一定的方式使超声波进入试件；超声波在试件中传播并与试件材料以及其中的缺陷相互作用，使其传播方向或特征被改变；改变后的超声波通过检测设备被接收，并可对其进行处理和分析；根据接收的超声波的特征，评估试件本身及其内部是否存在缺陷及缺陷的特性。 3、超声波检测的优点： a.适用于金属、非金属和复合材料等多种制件的无损检测； b.穿透能力强，可对较大厚度范围内的试件内部缺陷进行检测。如对金属材料，可检测厚度为1～2mm的薄壁管材和板材，也可检测几米长的钢锻件； c.缺陷定位较准确； d.对面积型缺陷的检出率较高； e.灵敏度高，可检测试件内部尺寸很小的缺陷； f.检测成本低、速度快，设备轻便，对人体及环境无害，使用较方便。 4、超声波检测的局限性
a.对试件中的缺陷进行精确的定性、定量仍须作深入研究； b.对具有复杂形状或不规则外形的试件进行超声检测有困难； c.缺陷的位置、取向和形状对检测结果有一定影响； d.材质、晶粒度等对检测有较大影响； e.以常用的手工A型脉冲反射法检测时结果显示不直观，且检测结果无直接见证记录。 5、超声检测的适用范围 a.从检测对象的材料来说，可用于金属、非金属和复合材料； b.从检测对象的制造工艺来说，可用于锻件、铸件、焊接件、胶结件等； c.从检测对象的形状来说，可用于板材、棒材、管材等； d.从检测对象的尺寸来说，厚度可小至1mm，也可大至几米； e.从缺陷部位来说，既可以是表面缺陷，也可以是内部缺陷。锻件是金属被施加压力，通过塑性变形塑造要求的形状或合适的压缩力的物件。这种力量典型的通过使用铁锤或压力来实现。铸件过程建造了精致的颗粒结构，并改进了金属的物理属性。在零部件的现实使用中，一个正确的设计能使颗粒流在主压力的方向。 磁粉检测(MT) 1. 磁粉检测的原理： 铁磁性材料和工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出不连续性的位置、形状和大小 2. 磁粉检测的适用性和局限性： a.磁粉探伤适用于检测铁磁性材料表面和近表面尺寸很小、间隙极窄(如可检测出长0.1mm、宽为微米级的裂纹)，目视难以看出的不连续性。 b.磁粉检测可对原材料、半成品、成品工件和在役的零部件检测，还可对板材、型材、管材、棒材、焊接件、铸钢件及锻钢件进行检测。 c.可发现裂纹、夹杂、发纹、白点、折叠、冷隔和疏松等缺陷。 d.磁粉检测不能检测奥氏体不锈钢材料和用奥氏体不锈钢焊条焊接的焊缝，也不能检测铜、铝、镁、钛等非磁性材料。对于表面浅的划伤、埋藏较深的孔洞和与工件表面夹角小于20°的分层和折叠难以发现。 渗透检测(PT) 1.液体渗透检测的基本原理： 零件表面被施涂含有荧光染料或着色染料的渗透剂后，在毛细管作用下，经过一段时间，渗透液可以渗透进表面开口缺陷中；经去除零件表面多余的渗透液后，再在零件表面施涂显像剂，同样，在毛细管的作用下，显像剂将吸引缺陷中保留的渗透液，渗透液回渗到显像剂中，在一定的光源下(紫外线光或白光)，缺陷处的渗透液痕迹被现实，(黄绿色荧光或鲜艳红色)，从而探测出缺陷的形貌及分布状态。 2.渗透检测的优点： a.可检测各种材料；金属、非金属材料；磁性、非磁性材料；焊接、锻造、轧制等加工方式； b.具有较高的灵敏度(可发现0.1μm宽缺陷) c.显示直观、操作方便、检测费用低。 3.渗透检测的缺点及局限性： a.它只能检出表面开口的缺陷； b.不适于检查多孔性疏松材料制成的工件和表面粗糙的工件； c.渗透检测只能检出缺陷的表面分布，难以确定缺陷的实际深度，因而很难对缺陷做出定量评价。检出结果受操作者的影响也较大。 由于各种检测方法都具有一定的特点，为提高检测结果可靠性，应根据设备材质、制造方法、工作介质、使用条件和失效模式，预计可能产生的缺陷种类、形状、部位和取向，选择最适当无损检测方法。 任何一种无损检测方法都不是万能的，每种方法都有自己的优点和缺点。应尽可能多用几种检测方法，互相取长补短，以保障承压设备安全运行。
无缝钢管验收标准及质量检验方法 1．化学成分分析：化学分析法、仪器分析法（红外C—S仪、直读光谱仪、zcP等）。 ①红外C—S仪：分析铁合金，炼钢原材料，钢铁中的C、S元素。 ②直读光谱仪：块状试样中的C、Si、Mn、P、S、Cr、Mo、Ni、Cn、A1、W、V、Ti、B、Nb、As、S n、Sb、Pb、Bi ③N—0仪：气体含量分析N、O 2．钢管几何尺寸及外形检查： ①钢管壁厚检查：千分尺、超声测厚仪，两端不少于8点并记录。 ②钢管外径、椭圆度检查：卡规、游标卡尺、环规，测出最大点、最小点。 ③钢管长度检查：钢卷尺、人工、自动测长。 ④钢管弯曲度检查：直尺、水平尺（1m）、塞尺、细线测每米弯曲度、全长弯曲度。 ⑤钢管端面坡口角度和钝边检查：角尺、卡板. 3．钢管表面质量检查：100% ①人工肉眼检查：照明条件、标准、经验、标识、钢管转动。 ②无损探伤检查： a. 超声波探伤UT： 对于各种材质均匀的材料表面及内部裂纹缺陷比较敏感。 标准：GB/T 5777-1996 级别：C5级 b. 涡流探伤EThttps://www.doczj.com/doc/5b16383632.html,（电磁感应） 主要对点状（孔洞形）缺陷敏感。标准：GB/T 7735-2004 级别：B级 c. 磁粉MT和漏磁探伤： 磁力探伤，适用于铁磁性材料的表面和近表面缺陷的检测。 标准：GB/T 12606-1999 级别： C4级 d. 电磁超声波探伤： 不需要耦合介质，可以应用于高温高速，粗燥的钢管表面探伤。 e. 渗透探伤： 荧光、着色、检测钢管表面缺陷。 4．钢管理化性能检验： ①拉伸试验：测应力和变形，判定材料的强度（YS、TS）和塑性指标（A、Z） 纵向，横向试样管段、弧型、圆形试样（￠10、￠12.5） 小口径、薄壁大口径、厚壁定标距。 注：试样断后伸长率与试样尺寸有关 GB/T 1760 ②冲击试验：CVN、缺口C型、V型、功J 值J/cm2 标准试样10×10×55（mm）非标试样5×10×55（mm） ③硬度试验：布氏硬度HB、洛氏硬度HRC、维氏硬度HV等 ④液压试验：试验压力、稳压时间、 p=2Sδ/D
焊管常用探伤方法及技术 曹雷 （阜新华通管道有限公司，辽宁阜新123000） 摘要：介绍了焊管常用的3种探伤方法（漏磁探伤、涡流探伤和超声波探伤）及技术。分析了3种探伤方法 的优缺点：漏磁探伤灵敏度高，能很好地分辨出焊管内外壁缺陷，但长管体、大壁厚管在漏磁探伤后需做消磁处理；涡流探伤检测速度快，但受趋肤效应的限制，很难发现工件深处的缺陷；超声波探伤穿透能力强、缺陷定位准确、成本低、速度快，但探伤操作需经耦合，在北方严冬环境下耦合时焊管易冻结，给探伤作业带来不便。 关键词：焊管检测；漏磁探伤；涡流探伤；超声波探伤中图分类号：TG115.28；TG441.7 %%文献标志码：B %文章编号：1001-2311（2012）04-0072-03 Commonly -used NDT Methods and Techniques for Weld Pipes Cao Lei （Fuxin Huatong Piping Co.，Ltd.，Fuxin 123000，China ） Abstract ：Described in the paper are the three commonly -used NDT methods and techniques for weld pipe flaw inspection ，i.e.，the MFL detection ，the eddy -current detection and the ultrasonic detection.Also analyzed are the advantages and disadvantages of these methods.The MFL method features high sensitivity which ensures satisfactory identification of both outer and inner flaws of the pipe ，but in case of long large -sized heavy -wall pipe ，demagnetization is necessary to be carried out upon ending of the detection.As for the eddy -current method ，although the detection speed is rather high ，it is so difficult to find out any flaw located deep in the workpiece due to the Kelvin skin effect.And speaking of the ultrasonic method ，the advantages are high penetrating force ，high flaw -positioning accuracy ，low operation cost ，and high detection velocity ，but medium coupling is needed for the detection ，which may cause ，in winter ，the trouble of freezing of the pipe ，particularly in hi -latitude areas ，thus make it rather difficult to keep the detection operation going smoothly. Key words ：Weld pipe detection ；Magnetic flux leakage （MFL ）detection ；Eddy -current detection ；Ul -trasonic detection 在焊管的制造和使用过程中，为保证焊缝质量而进行的无损检测是尤为重要的。焊管常用的无损检测方法有：适用于距焊管表面5mm 以上的离线全管体漏磁探伤、涡流探伤和超声波探伤；验证距焊管表面5mm 以上焊接质量的在线漏磁探伤和涡流探伤；适用于厚壁焊管的离线焊缝全管体超声波探伤；验证厚壁焊管焊接质量的超声波探伤。本文将结合生产经验，对焊管常用的探伤方法及技术作简要介绍，并对其优缺点进行分析比较。 1焊管全管体漏磁探伤 漏磁探伤是指铁磁材料被磁化后，其表面和近表面缺陷在材料表面形成漏磁场，通过检测漏磁场发现缺陷的无损检测技术。漏磁探伤对管材的表面状态要求不高，检出深度较大，在国外的焊管检测中被大量使用，国内特别是石油用焊管的检测也已普遍采用。 在生产检测中，曾出现过漏磁探伤检测不出焊管透壁大孔洞的现象，除了管理及人员因素外，这与仪器、探头性能及缺陷尺寸形状等都有关系。笔者根据实践经验，总结出影响焊管全管体漏磁探伤精度的主要因素有以下几点。 曹 雷（1983-），男，工程师，从事石油钢管生产工 艺和石油天然气管道管件的研究工作。 STEEL PIPE Aug ．2012，Vol．41，No．4 钢管2012年8月第41卷第4期 检测技术 72
无损检测方法很多据美国国家宇航局调研分析，认为可分为六大类约70余种。但在实际应用中比较常见的有以下几种： 常规无损检测方法有： ●超声检测 Ultrasonic Testing（缩写 UT）； ●射线检测 Radiographic Testing（缩写 RT）； ●磁粉检测 Magnetic particle Testing（缩写 MT）； ●渗透检验 Penetrant Testing （缩写 PT）； ●涡流检测Eddy current Testing（缩写 ET）； 非常规无损检测技术有： ●声发射Acoustic Emission（缩写 AE）； ●泄漏检测Leak Testing（缩写 UT）； ●光全息照相Optical Holography； ●红外热成象Infrared Thermography； ●微波检测 Microwave Testing X光射线探伤、超声波探伤对内部探伤适用,不适用表面探伤.磁粉探伤主要探表层深度3mm内缺陷.渗透探伤.着色探伤主要探工件表面缺陷(对不锈钢探伤比较适用). 常见的无损探伤方法 常见的无损探伤方法 VT－Visual Testing目测 RT－Radiographic Testing射线检测 UT－Ultrasonic Testing超声检测 PT－（Dye） Penetrant Testing渗透检测 MT－Magnetic particle Testing磁粉检测 ST－Spectrum Testing光谱测试 ET－Eddy Current Testing涡流检测 HT－Hardness Testing硬度检测 -Hydrostatic Testing 水压试验 MPT－Mechanical performance test机械性能 WT－Wall thickness Testing测厚 DT－Diameter Testing管径测试 MST－Metallographic inspection金相检验 ORT－Out of roundness testing不圆度检查 MMT－磁记忆
所谓焊管涡流探伤，是利用涡流技术对焊管进行检测，这类检测是以无损为前提的。同时，我们需要明确的是，焊管通俗来讲，就是我们平时常常说的钢管，是通过焊接的钢管。对于涡流探伤技术，我们来详细了解一下。 1、涡流探伤的定义： 涡流探伤是利用交流电磁线圈在金属构件表面感应产生的涡流遇到缺陷会产生变化的原理，来检测构件缺陷的无损探伤技术。利用电磁感应原理用激磁线圈使导电构件内产生涡电流，借助探测线圈测定涡电流的变化量，从而获得构件缺陷的有关信息。涡流探伤是以交流电磁线圈在金属构件表面感应产生涡流的无损探伤技术。它适用于导电材料，包括铁磁性和非铁磁性金属材料构件的缺陷检测。由于涡流探伤，在检测时不要求线圈与构件紧密接触，也不用在线圈与构件间充满藕合剂，容易实现检验自动化。但涡流探伤仅适用于导电材料，只能检测表面或近表面层的缺陷，不便使用于形状复杂的构件.在火力发电厂中主要应用于检测凝汽器管、汽轮机叶片、汽轮机转子中间孔和焊缝等。 2、涡流探伤的原理： 交流电通入线圈时，若所用的电压及频率不变，则通过线圈的电流也将不变。如果在线圈中放入一金属管，管子表面感生周向电流，即涡流。涡流磁场
方向与外加电流的磁化方向相反，因此将抵消一部分外加电流，从而使线圈的阻抗、通过电流的大小相位均发生变化。管的直径、厚度、电导率和磁导率的变化以及有缺陷存在时，均会影响线圈的阻抗。若保持其他因素不变，仅将缺陷引起阻抗的信号取出，经仪器放大并予检测，就能达到探伤目的。涡流信号不仅能给出缺陷的大小，同时由于涡流探伤时可以根据表面下的涡流滞后于表面涡流一定相位，采用相位分析能判断出缺陷的位t(深度)。 3、涡流探伤的分类 检测线圈在涡流检验中，为了适应不同探伤目的，按照检测线圈和被检构件的相互关系分为穿过式线圈、内通式线圈和放里式线圈三大类。如需将工件插入并通过线圈检测时采用穿过式线圈。对管件进行检测时，有时需把线圈放入管子内部进行检验，则采用内通式线圈。采用放t式(点式)线圈时，把线圈放置于被查的工件表面进行检测。这种线圈体积小、线圈内部一般带有磁芯，灵敏度高，便于携带，适用于大型构件以及板材、带材等表面裂纹检验。按照检测线圈的使用方式，可分为绝对线圈式、标准比较线圈式和自比较式等三种型式。只用一个检测线圈称为绝对线圈式，用两个检测线圈接成差动形式，称为标准比较线圈式。采用两个线圈放于同一被检构件的不同部位，作为比较标准线圈，称自比较式，是标准比较线圈式的特例。墓本电路由振荡器、检测线圈信号输出电路、放大器、信号处理器、显示器和电源等部分组成。 4、涡流探伤技术的发展状况 涡流探伤技术是常规无损探伤技术之一，现在多频涡流、脉冲涡流及低频涡流等探伤方法已获得成功应用。我国从60年代中期开始研究此项技术，70

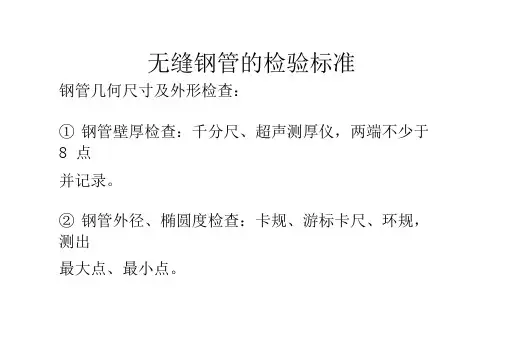

无缝钢管的检验标准 钢管几何尺寸及外形检查： ①钢管壁厚检查：千分尺、超声测厚仪，两端不少于8点并记录。 ②钢管外径、椭圆度检查：卡规、游标卡尺、环规，测出最大点、最小点。 ③钢管长度检查：钢卷尺、人工、自动测长。
