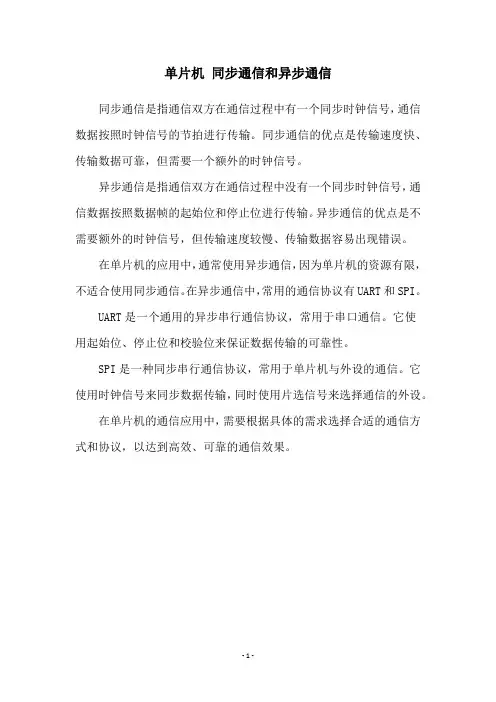

单片机串行通信基础：同步通信和异步通信
在计算机系统中，CPU和外部通信有两种通信方式：并行通信和串行通信。并行通信，即数据的各位同时传送;串行通信，即数据一位一位顺序传送。
?串行通信的分类
?按照串行数据的时钟控制方式，串行通信可分为同步通信和异步通信两类。
?1. 异步通信(Asynchronous Communication)
?在异步通信中，数据通常是以字符为单位组成字符帧传送的。字符帧由发送端一帧一帧地发送，每一帧数据均是低位在前，高位在后，通过传输线被接收端一帧一帧地接收。发送端和接收端可以由各自独立的时钟来控制数据的发送和接收，这两个时钟彼此独立，互不同步。
?在异步通信中，接收端是依靠字符帧格式来判断发送端是何时开始发送，何时结束发送的。字符帧格式是异步通信的一个重要指标。
?字符帧(Character Frame)
?字符帧也叫数据帧，由起始位、数据位、奇偶校验位和停止位等4部分组
组态王与单片机多机串口通信的设计 1 引言 随着工业化要求提高，分布式系统发展以及控制设备与监控设备之间通讯需要，组态软件设计的监控系统逐步普及。现在组态软件繁多，比如KingVieW(组态王>、MCGS、W inCC等。KingView软件基于Microsoft Windows XP，NT／2000操作系统．具有友好的人机操作界面、强大的IO设备端口驱动能力，可与各种PLC、智能仪表、智能模块、板卡、变频器等实时通讯。由于在检测大量模拟量的工业现场使用PLC与组态软件通讯势必增加产品成本。而单片机接口丰富，与A／D转换模块组合可以完成相同的工作，并且系统可靠、成本低。 2 组态王与单片机的串口通讯方法 目前，组态王与单片机的通信多是通过动态数据交换(DDE>或通过自己开发通讯驱动程序完成。DDE是Windows平台上的一个完整的通信协议，组态王通过该协议与其他应用程序交换数据。但不可靠和非实时。而自己开发通讯驱动程序会带来设计困难，增加系统开发周期，可行性不高。组态王专门提供一种与单片机多机串口通信方法，可满足大多数系统需求。 3 PC机与单片机的硬件接口电路 图1为上位PC机与下位单片机80C51的连接电路。PC机与单片机本身都自带串行通讯接口，但由于在分布式系统中PC机与各单片机的分布不集中，不能利用RS-232通讯传输，只能改用RS-485。RS-485采用差分式传输信号，最大传输距离为1 219 m．最大传输速率为10 Mb／s．对同时出现的两条信号线A、B的干扰有较强的抑制能力。当两条线绞在一起时，被通信各种分布参数耦合过来的干扰信号可平均地分配到这两条线上，因此对RS-485的差分式传输线路而言，用双绞线可获得较强的抗干扰能力。RS-485采用二线与四线平衡传输方式，二线制可实现真正的多点双向通信，但需要在传输线上接电阻(约120 Ω>。
两个单片机之间的串行通信 一、设计要求 在某个控制系统中有U1、U2这两个单片机，U1单片机首先将P1端口指拨开关数据载入SBUF，然后经由TXD将数据传送给U２单片机，U２单片机将接收数据存入SBUF，再由SBUF载入累加器，并输出至P１端口，点亮相应端口的LED。 二、实验所需元器件 三、电路原理图： 两个单片机之间的串行通信电路图
四、程序设计 这两个单片机均工作在半工状态，U１将P１端口的状态通过TXD发半空给U２，而U２接收U１的数据，然后控制P1端口的LED显示。因此，需编写两个不同的程序，其程序流程图如下所示：
五、C语言程序： U1的C语言程序： #include "reg51.h" #define uint unsigned int #define uchar unsigned char void send(uchar state) { SBUF=state; while(TI==0); TI=0; } void SCON_init(void) { SCON=0x50; TMOD=0x20; PCON=0x00; TH1=0xfd; TL1=0xfd; TI=0; TR1=1; ES=1; } void main() { P1=0xff; SCON_init(); while(1) { send(P1); } } U2的C语言程序： #include "reg51.h" #define uint unsigned int #define uchar unsigned char uchar state; void receive() { while(RI==0) state=SBUF; RI=0; } void SCON_init(void) { SCON=0x50; TMOD=0x20; PCON=0x00; TH1=0xfd; TL1=0xfd; RI=0; TR1=1; } void main() { SCON_init(); while(1) { receive(); P1=state; } } 六、调试与仿真：
51单片机和计算机之间实现串口通信的电路图 串口通讯参考程序如下： 来源：深入浅出AVR单片机 #include
引言 人类社会已经进入信息化时代，信息社会的发展离不开电子产品的进步。单片机的出现使人类实现利用编程来代替复杂的硬件搭建电路，它靠程序运行，并且可以修改。通过不同的程序实现不同的功能，尤其是特殊的独特的一些功能，这是别的器件需要费很大力气才能做到的，有些则是花大力气也很难做到的。一个不是很复杂的功能要是用美国50年代开发的74系列，或者60年代的CD4000系列这些纯硬件来搞定的话，电路一定是一块大PCB板！但是如果要是用美国70年代成功投放市场的系列单片机，结果就会有天壤之别！只因为单片机的通过你编写的程序可以实现高智能，高效率，以及高可靠性！ 单片机应用的主要领域非常广，智能化家用电器、办公自动化设备商业营销设备、工业自动化控制、智能化仪表、智能化通信产品、汽车电子产品、航空航天系统和国防军事、尖端武器等领域。 单片机应用的意义不仅在于它的广阔围及所带来的经济效益，更重要的意义在于，单片机的应用从根本上改变了控制系统传统的设计思想和设计方法。以前采用硬件电路实现的大部分控制功能，正在用单片机通过软件方法来实现。以前自动控制中的PID调节，现在可以用单片机实现具有智能化的数字计算控制、模糊控制和自适应控制。这种以软件取代硬件并能提高系统性能的控制技术称为微控技术。随着单片机应用的推广，微控制技术将不断发展完善。 电路的集成化不仅对硬件电路的设计相关，与电路的布局同样相关。印刷版的出现使得电路产品更加规，体积更小。Protel99se是一款专业的绘制电路及印刷版的软件，近年来的不断升级使得其功能更加完善，出现了Altium Designer 、Protel DXP等升级版本。
51单片机串口通信，232通信，485通信，程序代码1：232通信 #include
while(1) { if(flag==1) { ES=0; for(i=0;i<6;i++) { SBUF=table[i]; while(!TI); TI=0; } SBUF=a; while(!TI); TI=0; ES=1; flag=0; } } } void ser() interrupt 4 {
RI=0; a=SBUF; flag=1; } 代码2：485通信 #include
} void main() { init_1602(); init(); while(1) { if(flag==1) { display(0,a); } } } void ser() interrupt 4 { RI=0; a=SBUF; flag=1; } Love is not a maybe thing. You know when you love someone.
8.用C语言或汇编语言实现串口通信（PC和单片机间） 上位机和下位机的主从工作方式为工业控制及自动控制系统所采用。由于PC 机分析能力强、处理速度更快及单片机使用灵活方便等特点，所以一般都将PC 机作为上位机，单片机作为下位机，二者通过RS-232或者RS-485接收、发送数据和传送指令。单片机可单独处理数据和控制任务，同时也将数据传送给PC机，由PC机对这些数据进行处理或显示 1 硬件电路的设计 MCS-51单片机有一个全双工的串行通讯口UART，利用其RXD和TXD与外界进行通信，其内部有2个物理上完全独立的接收、发送缓冲器SBUF，可同时发送和接收数据。所以单片机和PC机之间可以方便地进行串口通讯。单片机串口有3条引线:TXD(发送数据),RXD(接收数据)和GND(信号地)。因此在通信距离较短时可采用零MODEM方式，简单三连线结构。IBM-PC机有两个标准的RS-232串行口，其电平采用的是EIA电平，而MCS-51单片机的串行通信是由TXD(发送数据)和RXD(接收数据)来进行全双工通信的，它们的电平是TTL电平;为了PC机与MCS-51 机之间能可靠地进行串行通信，需要用电平转换芯片，可以采用MAXIM公司生产的专用芯片MAX232进行转换。电路如图1所示。硬件连接时，可从MAX232中的2路发送器和接收器中任选一路，只要注意发送与接收的引脚对应关系即可。接口电路如图3.5所示。
总体设计按照整体设计思路方案绘制原理图如下所示： 2 系统软件设计 软件设计分上位机软件设计和下位机软件设计。这两部分虽然在不同的机器上编写和运行，但它们要做的工作是对应的:一个发送，另一个接收。为了保证数据通信的可靠性，要制定通信协议，然后各自根据协议分别编制程序。现约定通信协议如下:PC机和单片机都可以发送和接收。上位机和下位机均采用查询方式发送控字符和数据、中断方式接收控制字符和数据。采用RS-232串口异步通信， １上位PC机与下位单片机异步串行通信的通信协议
1 绪论 1.1 研究背景 通信是指不同的独立系统利用线路互相交换数据，它的主要目的是将数据从一端传送到另一端，实现数据的交换。在现代工业控制中，通常采用计算机作为上位机与下层的实时控制与监测设备进行通讯。现场数据必须通过一个数据收集器传给上位机，同样上位机向现场设备发命令也必须通过数据收集器。串行通信因其结构简单、执行速度快、抗干扰能力强等优点，已被广泛应用于数据采集和过程控制等领域。 计算机与外界的信息交换称为通信。基本的通信方式有并行通信和串行通信两种。串行通信是指一条信息额各位数据被逐位按顺序传送的通信方式。串行通信的特点是：数据位传送，按位顺序进行，最少只需要一根传输线即可完成，成本低但传送速度快，串行通信的距离可以从几米到几千米。 随着计算机技术尤其是单片微型机技术的发展，人们已越来越多地采用单片机来对一些工业控制系统中如温度、流量和压力等参数进行监测和控制。PC机具有强大的监控和管理能力，而单片机则具有快速及灵和的控制特点，通过PC 机的RS-232串行接口与外部设备进行通信，是许多测控系统中常用的一种通信解决方案。而随着USB接口技术的成熟和使用的普及，由于USB 接口有着 RS-232(DB-9)串口无法比拟的优点，RS-232(DB-9)串口正在逐步地为USB 接口所替代。而在现在的大多数笔记本电脑中，出于节省物理空间和用处不大等原因，RS-232(DB-9)串口已不再设置，这就约束了基于RS-232(DB-9)串口与PC 机联络的单片机设备的使用围。当前USB接口逐步取代RS-232(DB-9)串口已是大势所趋，单片机同计算机的USB通信在实际工作中的应用围也将越来越广。本文所介
第6章单片机串行通信系统习题解答 一、填空题 1．在串行通信中，把每秒中传送的二进制数的位数叫波特率。 2．当SCON中的M0M1=10时，表示串口工作于方式 2 ，波特率为 fosc/32或fosc/64 。 3．SCON中的REN=1表示允许接收。 4．PCON 中的SMOD=1表示波特率翻倍。 5．SCON中的TI=1表示串行口发送中断请求。 6．MCS-51单片机串行通信时，先发送低位，后发送高位。 7．MCS-51单片机方式2串行通信时，一帧信息位数为 11 位。 8．设T1工作于定时方式2，作波特率发生器，时钟频率为，SMOD=0，波特率为时，T1的初值为 FAH 。 9．MCS-51单片机串行通信时，通常用指令 MOV SBUF,A 启动串行发送。 10．MCS-51单片机串行方式0通信时，数据从引脚发送/接收。 二、简答题 1．串行口设有几个控制寄存器它们的作用是什么 答：串行口设有2个控制寄存器，串行控制寄存器SCON和电源控制寄存器PCON。其中PCON中只有的SMOD与串行口的波特率有关。在SCON中各位的作用见下表： 2．MCS-51单片机串行口有几种工作方式各自的特点是什么 答：有4种工作方式。各自的特点为：
3．MCS-51单片机串行口各种工作方式的波特率如何设置，怎样计算定时器的初值 答：串行口各种工作方式的波特率设置： 工作方式O ：波特率固定不变，它与系统的振荡频率fosc 的大小有关，其值为fosc/12。 工作方式1和方式3：波特率是可变的，波特率=（2SMOD/32）×定时器T1的溢出率 工作方式2：波特率有两种固定值。 当SM0D=1时，波特率=（2SM0D/64）×fosc=fosc/32 当SM0D=0时，波特率=（2SM0D/64）×fosc=fosc/64 计算定时器的初值计算： 4．若fosc = 6MHz ，波特率为2400波特，设SMOD =1，则定时/计数器T1的计数初值为多少并进行初始化编程。 答：根据公式 N=256-2SMOD ×fosc /（2400×32×12）= ≈243 =F3H TXDA: MOV TMOD,#20H ;置T1定时器工作方式2 MOV TL1,#0F3H ;置T1计数初值. MOV TH1,#0F3H B f B f N OSC SMOD OSC SMOD ??-=???-=384225612322256
第一章串口通讯的系统组成与原理 1.1 系统组成及通讯原理 1.1.1 系统构成 一、MSP430F149功能简介： 本设计选用的主要芯片为MSP430F149，该单片机属于德州仪器公司MSP430F14X/16X FLASH 系列。该系列是一组工业级超低功耗的微控制器，运行环境温度为-40～+85 摄氏度工作电压范围 1.8～3.6V，MSP430 单片机之所以有超低的功耗，是因为其在降低芯片的电源电压及灵活而可控的运行时钟方面都有其独到之处。由于具有16位RISC（精简指令集）结构，16位寄存器和常数寄存器，MSP430 达到了最大的代码效率。数字控制的振荡器提供快速从所有低功耗模式苏醒到活动模式的能力时间少于6ms。MSP430F149有较高的处理速度，在8MHz 晶体驱动下指令周期为125 ns。另外它带有两个16 位定时器（带看门狗功能）、速度极快的8 通道12 位A/D 转换器(ADC)(带内部参考电压、采样保持和自动扫描功能）、一个内部比较器和两个通用同步/异步发射接收器、48个I/O口(均可独立控制)的微处理器结构。硬件乘法器提高了单片机的性能并使单片机在编码和硬件上可兼容[3]。这些特点保证了可编制出高效率的源程序。 二、系统构成 1、系统框图 系统构成如图1-1所示，由上位机(即工业控制计算机)、通讯接口和下位机3部分组成。上位机选用的是工控机，智能终端由单片机MSP430F149和外围传感器放大电路等构成（本设计部涉及该部分的设计）。单片机与PC 机之间通信方式为串行异步方式（UART），下位机采用中断方式进行与上位机的数据交换，上位机采用按时查询方式对各串口进行读写操作。单片机MSP430要想与PC 串口连接或者其它带有串口的终端设备连接，接口电路部分必须要进行EIA-RS-232-C 与MSP430 电平和逻辑关系的转换[4]。本设计将采用MAX3221芯片，完成3V～5V 电平与串口电平的双向转换。
51单片机实现的485通讯程序 #ifndef __485_C__ #define __485_C__ #include
void get_status(); // 调用该函数获得设备状态信息，函数代码未给出 void send_data(uchar type, uchar len, uchar *buf); // 发送数据帧 bit recv_cmd(uchar *type); // 接收主机命令，主机请求仅包含命令信息 void send_byte(uchar da); // 该函数发送一帧数据中的一个字节，由send_data()函数调用void main() { uchar type; uchar len; /* 系统初始化*/ P1 = 0xff; // 读取本机设备号 dev = (P1>>2); TMOD = 0x20; // 定时器T1使用工作方式2 TH1 = 250; // 设置初值 TL1 = 250; TR1 = 1; // 开始计时 PCON = 0x80; // SMOD = 1 SCON = 0x50; // 工作方式1，波特率9600bps，允许接收 ES = 0; // 关闭串口中断 IT0 = 0; // 外部中断0使用电平触发模式 EX0 = 1; // 开启外部中断0
内容提要 单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。相当于一个微型的计算机，和计算机相比，单片机只缺少了I/O设备。概括的讲：一块芯片就成了一台计算机。它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。同时，学习使用单片机是了解计算机原理与结构的最佳选择。 单片机内部也用和电脑功能类似的模块，比如CPU，内存，并行总线，还有和硬盘作用相同的存储器件，不同的是它的这些部件性能都相对我们的家用电脑弱很多，不过价钱也是低的，一般不超过10元即可......用它来做一些控制电器一类不是很复杂的工作足矣了。我们现在用的全自动滚筒洗衣机、排烟罩、VCD 等等的家电里面都可以看到它的身影！......它主要是作为控制部分的核心部件。它是一种在线式实时控制计算机，在线式就是现场控制，需要的是有较强的抗干扰能力，较低的成本，这也是和离线式计算机的（比如家用PC）的主要区别。单片机是靠程序运行的，并且可以修改。通过不同的程序实现不同的功能，尤其是特殊的独特的一些功能，这是别的器件需要费很大力气才能做到的，有些则是花大力气也很难做到的。一个不是很复杂的功能要是用美国50年代开发的74系列，或者60年代的CD4000系列这些纯硬件来搞定的话，电路一定是一块大PCB板！但是如果要是用美国70年代成功投放市场的系列单片机，结果就会有天壤之别！只因为单片机的通过你编写的程序可以实现高智能，高效率，以及高可靠性！ 由于单片机对成本是敏感的，所以目前占统治地位的软件还是最低级汇编语言，它是除了二进制机器码以上最低级的语言了，既然这么低级为什么还要用呢？很多高级的语言已经达到了可视化编程的水平为什么不用呢？原因很简单，就是单片机没有家用计算机那样的CPU，也没有像硬盘那样的海量存储设备。一个可视化高级语言编写的小程序里面即使只有一个按钮，也会达到几十K的尺
一、程序代码 #include
TI = 0; } T_counter = 0; } uart_receive(void) interrupt 4 { if(RI) { RI = 0; indata[R_counter] = SBUF; R_counter++; if(R_counter>=4) { R_counter = 0; flag = 1; } } } void system_initial(void) { P1M1 = 0x00; P1M0 = 0xff; P1 = 0xff; //初始化为全部关闭 temp3 = 0x3f;//初始化temp3的值与六路输出的初始值保持一致 temp = 0xf0; R_counter = 0; T_counter = 0; } void initial_comm(void) { SCON = 0x50; //设定串行口工作方式:mode 1 ; 8-bit UART,enable ucvr TMOD = 0x21; //TIMER 1;mode 2 ;8-Bit Reload PCON = 0x80; //波特率不加倍SMOD = 1 TH1 = 0xfa; //baud: 9600；fosc = 11.0596 IE = 0x90; // enable serial interrupt TR1 = 1; // timer 1 RI = 0; TI = 0; ES = 1; EA = 1; }
机电高等专科学校2015-2016学年第1学期通信实训报告 系别：电子通信工程系 班级： xxxxxx 学号： 13xxxxxxxxx ： xxxxxxx 2015年12月
基于51单片机的双机串行通信 摘要：串行通信是单片机的一个重要应用，本次课程设计就是要利用单片机来完成一个系统，实现爽片单片机床航通信，通信的结果使用数码管进行显示，数码管采用查表方式显示，两个单片机之间采用RS-232进行双击通信。在通信过程中，使用通信协议进行通信。 关键字：通信双机 一、总体设计 1设计目的 1.通过设计相关模块充分熟悉51单片机的最小系统的组成和原理； 2.通过软件仿真熟悉keil和proteus的配合使用； 3.通过软件编程熟悉51的C51编程规； 4.通过实际的硬件电路搭设提高实际动手能力。 2.设计要求： 两片单片机之间进行串行通信，A机将0x06发送给B机，在B机的数码管上静态显示1，B机将0~f动态循环发送到A机，并在其数码管上显示。 3.设计方案： 软件部分，通过通信协议进行发送接收，A机先送0x06(B机数码管显示1)给B机（B机静态显示），当从机接收到后，向B机发送代表0-f的数码管编码数组。B收到0x06后就把数码表TAB[16]中的数据送给从机。 二、硬件设计 1.51单片机串行通信功能 计算机与外界的信息交换称为通信，常用的通信方式有两种：并行通信和串行通信。51单片机用4个接口与外界进行数据输入与数据输出就是并行通信，并行通信的特点是传输信号的速度快，但所用的信号线较多，成本高，传输的距离较近。串行通信的特点是只用两条信号线（一条信号线，再加一条地线作为信号回路）即可完成通信，成本低，传输的距离较远。 51单片机的串行接口是一个全双工的接口，它可以作为UART（通用异步接受和发送器）用，也可以作为同步移位寄存器用。51单片机串行接口的结构如下：
利用MAX485实现PC机与单片机之间的串行通讯 摘要介绍一种RS－485接口芯片MAX485，利用此芯片可以很方便地实现PC机与单片机之间的串行通讯，同时给出PC机与单片机实现多点通讯的实例。 关键词RS－485串行通讯多点通讯 随着数据采集系统的广泛应用，通常由单片机构成的应用系统，如仪器仪表、智能设备等，都需要与PC机之间交换数据，实现与PC机之间的通讯功能，以充分发挥PC和单片机之间的功能互补，资源共享的优势。以往常用的RS－232协议在很大程度上已不能满足设计的要求，如传输速率慢，传输距离短，传输信号易受外界的干扰等缺点。本文介绍一种性能优越的RS－485接口芯片，以及如何利用此芯片实现单片机与PC机之间的远程通讯，并讨论将其功能进行扩充，实现PC机管理单片机阵列的功能。 1 RS－485协议简介及MAX485芯片介绍 由于RS－232的种种缺点，新的串行通讯接口标准RS－449被制定出来，与之相对应的是RS－485的电气标准。RS－485是美国电气工业联合会(EIA)制定的利用平衡双绞线作传输线的多点通讯标准。它采用差分信号进行传输；最大传输距离可以达到1.2 km；最大可连接32个驱动器和收发器；接收器最小灵敏度可达±200 mV；最大传输速率可达2.5 Mb/s。由此可见，RS－485协议正是针对远距离、高灵敏度、多点通讯制定的标准。 MAX485接口芯片是Maxim公司的一种RS－485芯片。 采用单一电源+5 V工作，额定电流为300 μA，采用半双工通讯方式。它完成将TTL电平转换为RS －485电平的功能。其引脚结构图如图1所示。从图中可以看出,MAX485芯片的结构和引脚都非常简单,内部含有一个驱动器和接收器。RO和DI端分别为接收器的输出和驱动器的输入端，与单片机连接时只
