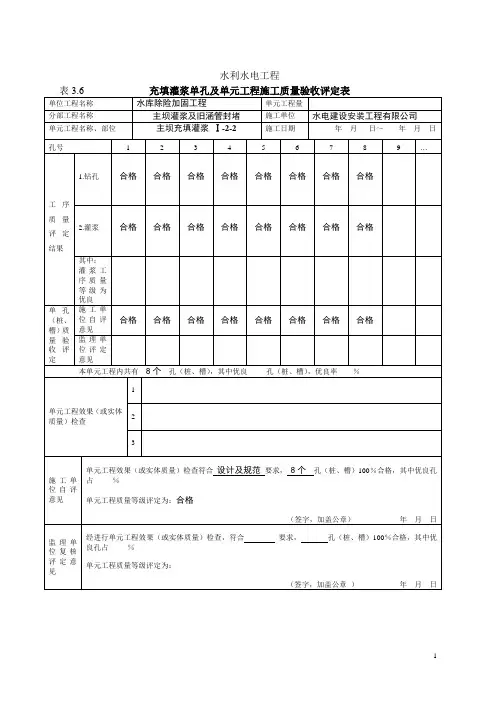

充填灌浆施工记录表 This manuscript was revised on November 28, 2020

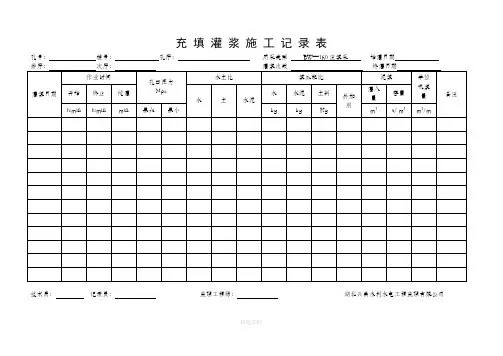

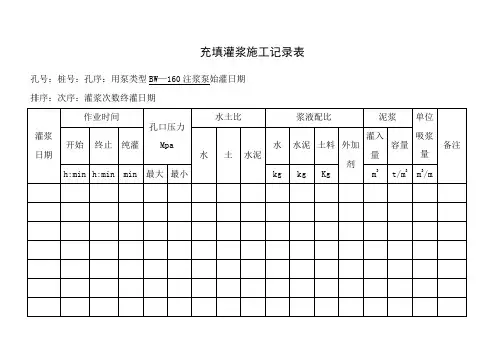

充填灌浆施工记录表孔号：桩号：孔序：用泵类型BW—160注浆泵始灌日期
注浆孔成果一览表孔位：孔号：孔序：孔口高程：m开工日期：年月日
湖北兴禹水利水电工程监理有限公司
灌浆孔钻冲洗、裂隙冲洗记录
钻孔阻塞记录表
施工部位：孔号：孔段号：钻孔深度：实测深度：工作日期：年月日
机长：班长：记录员：机号：班：施工技术员：监理工程师：
武汉市兴禹监理咨询有限公司制
高喷灌浆施工记录表 孔号 ______孔序 ______桩号 ______单元工程 __________ ______年 ______月 ______日 ______时至 ______日 ______ 时 地面高程 ______m 钻孔设计深度 ____ 摆角 ____ 本班施工深度自 ______m _____m 至 ___m 计 ____m 高喷方法 _____ 喷射方向 时间 时 分 工 深度 m 喷射参数 喷 提 旋 作 水 气 浆 浆液密度 起 终 间 终 射 升 转 摆动 起 始 止 隔 内 速 速 速度 压 流 压 流 压 流 孔口 备注 始 止 长 容 度 度 度 力 量 力 量 力 量 进浆 返浆 特殊情况处理 本班劳动力出勤 工时利用情况（共 本班主要材料消耗 喷射管 规 单 数 名 规 单 数 情况 (共 人 ) 名 h ） 格 位 量 称 格 位 量 称 喷嘴直径 技 高 机 mm 工 小 喷 修 喷嘴个数 普 计 辅 停 工 助 工 机组编号： 机长： 班长： 记录员：
高喷灌浆工程综合成果表 工程名称 ______________ 单元工程编号 __________ 桩号 _______高喷灌浆方法 ___________ 喷射方向与高喷墙轴线夹角 __________ 旋 摆 浆 进 回 孔 起 喷 提 动 转 摆 流 浆 浆 气 气 口 止 射 升 浆 速 角 速 量 密 密 压 量 孔 孔 速 压 高 深 长 度 ( 度 L/ M m 3/ 号 序 度 M 度 度 程 度 度 r/ ° ) 次 mi g/c g/c Pa min m m m cm/ Pa mi /m n m 3 m 3 min in n 水泥 水 注入 量 量 备 L/ 每 注 mi 总 米 用 n 用 量 量
大坝坝体充填、 基础帷幕灌浆计算公式及实题 一、钻孔注水试验渗透系数的计算方法 注水过程中一般用套管隔离非注水段，在试验段进行注水试验，试验采用定水头高度注水试验。 1、试验段长为5m、或试验段长大于5m时，采用下列公式： K=0.366 SL Q Ig 2L r 2、试验段长度小于或等于4m时，采用下列公式： K ＝ Q 试中：K渗透系数（cm／s）、Q稳定注入流量（m3／昼夜）（注入试段内水量）、L试验段长度（m）、S孔中水头高度（m）、r钻孔半径（m）。 实例1：某工程注水试验参数计算见下表： 某工程压(注)水试验记录表 孔号 ZK1 孔深5.3m 试验段由0.0 m至5.3m，共计5.3m, 钻孔直径130mm 柱塞位置 m，地下水位深度 m 地下水位深度 m，压力表至孔口距离 m 稳定流量的的概念：在保持水头不变的条件下，每分中注入量最大值与最小 值之差小于最终值的10%，即可终止观测，取最终值为计算值。供水设备应保证 出水率100L/min以上，水表最小读数值0.1L。压力表最小读数值0.01Mpa。 该孔试验段长L=5.3m、稳定注入流量：Q=50.4（min/L）×60（min）×24（小时）＝72.58（m/昼夜），孔中水头高度：S=0.0265浆水柱压力换算成水头高度得0.O265×100=2.65m（换算方法：1MPa＝100m、0.1MPa＝10m、0.01MPa＝1m。），r钻孔半径：130mm（130÷2÷1000＝0.065m），将试验数化为米计算。 解：K=0.366×72·58 2·65×5·3Ig 2×10 0·065 ＝4.705m/昼夜×100÷86400＝0.005445602、 经过换算＝5.45×10－3cm/s。 实例2：某工程注水试验参数计算见下表：
附录 D灌浆工程施工记录和成果图表 灌浆工程施工记录应包括下列主要表格： 1 钻孔灌浆施工记录表（表D01）。 2灌浆施工记录表（表 D02）。 3灌浆施工成果单孔统计表（表D03）。 4灌浆施工成果分序统计表（表D04）。 5灌浆施工成果单元工程统计表（表D05）。 6回填灌浆施工成果综合统计表（表D06）。 7帷幕灌浆施工成果综合统计表（表D07）。 8固结灌浆施工成果综合统计表（表D08）。 9灌浆工程完成情况表（表D09）。 10 混凝土坝接缝灌浆单区灌浆施工成果表（表D10）。 11 混凝土坝接缝灌浆施工成果综合统计表（表D11）。 12 钻孔压水试验记录表（表D12）。 13、注水试验记录与资料整理记录表（表D13）。 14、检查孔注水试验成果表（表D14）。 灌浆工程施工应包括下列成果图： 1 各次序孔单位注灰量频率曲线图（图D01）。 2 帷幕灌浆综合剖面图（图D02）。 3 深孔固结灌浆成果综合平、剖面图（图D03）。 4 隧洞固结灌浆成果展示图（图D04）。 5 混凝土坝接缝灌浆（纵缝）综合剖面图（图D05）。
表 D01 钻孔灌浆施工记录表 施工部位孔号桩号排序孔序钻孔顶角方位角孔口高程接班孔深m本班钻孔进尺m 交班孔深m接班灌浆深度m交班灌浆深度m本班灌浆段长时间钻孔情况灌浆情况 工作内容钻头钻具机上余尺 (m)灌浆段 (m)灌注 进尺孔深 开始终止间隔名规格长度总长段次结束继续 称(mm)(m)(m)始止(m)(m)自止段长 (-) (+) m 机地距m m 孔内情况 岩性、变层、坍孔、掉块、岩 芯采取率、回水、串浆、抬动 等情况 使用机械工时利用（时：分）主要材料消耗使用人工起 灌浆纯 钻机钻准冲扫机迁孔机停停待其钻普泵型项目钻合计水电油水泥其他技工合计型号下备孔孔修安故故水电料它头工号灌 塞 钻孔 灌浆 机长：班长：记录：年月日班 注：本表下半部分是为进行施工工效、成本计算所用。如不需要可省略。 2
CB01 施工技术方案申报表 （承包[2005]技案03号） 合同名称：滨江路工程子项目防渗灌浆及排涝工程 承包人：河南省水利第二工程局 说明：本表一式五份，由承包人填写，监理机构审核后，随同审批意见承包人、监理机构、发包人、设计代表各1份。
高喷灌浆试验施工计划报告 合同名称：滨江路工程子项目防渗灌浆及排涝工程 承包人：河南省水利第二工程局 致：广西南宁西江监理公司南宁市滨江路防渗灌浆及排涝工程监理部 我方今提交南宁市滨江路工程子项目防渗灌浆及排涝工程的高喷灌浆试验计划报告： 按照施工进度安排计划，我项目部已做好施工控制测量、场地平整、灌浆材料复检报验等施工准备工作，钻孔机械和灌浆机械均已按照计划运输到施工现场，按照图纸和《水工建筑物水泥灌浆施工技术规范》要求，灌浆施工前先进行试灌以取得施工需要的技术参数。根据施工现场布置情况和设计灌浆参数，我项目部对高喷灌浆作以下试验计划安排： 一、试验时间： 2005年12月31日～2006年1月15日 二、试验地点： 在桩号0+650、0+650.8（孔距为0.8米）处试灌2个试验孔，试验孔布置如下： 三、试验目的：
根据钻孔记录情况，画出地层柱状图与防渗灌浆纵剖面图做以比较，校核灌浆设计底面高程，并以设计灌浆技术参数为基准参数试灌，然后在两孔间钻孔取样确定搭接长度并进行压水试验,验证设计是否满足防渗要求,最终确定施工控制技术参数，以便正式开始进行防渗灌浆施工。 四、试验机械：（设备性能均符合设计要求） XY-1钻机6台、 BW-150灌浆及3台 STC-16型发电机一台 五、灌浆材料： 本高喷灌浆为水泥浆液材料，水泥为海螺牌水泥32.5R（附有产品合格证书、水泥质量检验报告且已复检报验），各项技术指标均为合格。 六、实验基准控制技术参数：（按照设计技术参数） 1.高压水压力30～40Mpa,流量75L/min。 2.压缩空气压流量0.7Mpa, 流量800～1500L/min。 3.水泥浆压力1Mpa,流量80L/min,比重1.65～1.8。 4.提升速度80～100㎜/min，旋转速度8～10㎜/min。 5.喷嘴三个，直径1.7～1.8。 6.单孔喷灌结束后采用0.7：1的纯水泥浆进行补灌，反复进行，直至浆面不再下沉为止。 七、实验施工步骤、顺序： 施工准备→测量布孔→钻孔→灌浆→压水实验→资料整理。 承包人：河南省水利第二工程局 南宁市滨江路防渗灌浆及排涝工程项目经理部 项目经理： 日期：年月日
钻孔与灌浆技术安全操作规程-制度大全 钻孔与灌浆技术安全操作规程之相关制度和职责，1设备1.1帷幕钻孔宜采用回转式钻机和金刚石钻头或硬质合金钻头钻进,固结钻孔可采作手风钻。1.2灌浆泵宜采用多缸柱塞式灌浆泵,并应有足够的排浆量和稳定的工作性能。灌浆泵和灌浆管路应能... 1设备 1.1帷幕钻孔宜采用回转式钻机和金刚石钻头或硬质合金钻头钻进,固结钻孔可采作手风钻。 1.2灌浆泵宜采用多缸柱塞式灌浆泵,并应有足够的排浆量和稳定的工作性能。灌浆泵和灌浆管路应能承受1.5倍的最大灌浆压力。应保证浆液流动畅通。 1.3灌浆泵和灌浆孔口咱均应安设压力表,并应经常检定。 2材料 2.1一般采用普通硅酸盐水泥,标号不低于32.5#,受潮结块的不得使用。出库前应做质量鉴定,合格后方可使用。纯水泥浆液的搅拌时间,使用普通搅拌机时,应不少于3 min;使用高速搅拌机时,宜不少于30s。在使用前应过筛,自制备至用完的时间宜小于4h。 3钻孔 3.1按有关勘探规程的规定采用取钻孔岩芯,凡对岩芯进行描述的钻孔,都应向工程师递交全部钻孔内提时的正确顺序,依次排列在木箱内,并标明编号,孔深及岩芯获得率,送到工程师指定的地方妥加保存。 3.2所有钻孔统一编号,并注明各孔序号。 3.3固结灌浆孔钻进作业宜在有砼覆盖的情况下进行。灌浆须在相应部分砼达到50%设计强度后方可施工。 3.4所有固结灌浆钻孔,须按施工详图的规定布孔。 3.5帷幕灌浆钻孔应使用回转式钻机钻进,不允许使用冲击钻。钻孔和灌浆必须按分序加密的原则进行。钻孔孔径、孔向偏差和终孔深度必须符合施工详图及规范的有关规定,从钻孔结束直到进行灌浆前,孔口均应妥加保护。 3.6帷幕灌浆钻孔宜采用小口径。 3.7灌浆后为了了解灌浆效果,应完成必需的检查孔。除非工程师另作规定,应按帷幕灌浆孔总数的10%布置,固结孔总数的50%布置,并需采取岩芯和对岩芯进行描述。 3.8当钻孔遇到裂隙、断层、涌水、漏水等特殊地段时应详细记录,并及时将有关资料报送工程师。 3.9钻孔终孔后,孔内的残留物厚度不超过20cm。 4钻孔冲洗及压水试验 4.1灌浆孔在灌浆前必须进行孔壁冲洗与裂隙冲洗,直到回水澄清,并延续10min方可结束。灌浆孔的冲洗可采用风水联合冲洗,裂缝冲洗应根据不同地质条件分别采用压力水冲洗、脉冲冲洗、风水联合冲洗等方法。 4.2帷幕灌浆孔在岩石裂隙冲洗结束后进行压水试验。试验孔数不应少于总孔数的20%。先导孔必须逐段进行压水试验,压水试验的总压力,除工程师另作规定外,一般采用1MPa。压水试验吸水量的稳定标准为:在压力稳定后每5min测续一次压入流量,当流量大于5L/min,连续四次读数,其最大值与最小之差应小于最终值的20%;或连续四次读数,流量均小于0.5L/min时,则最终读数即应为计算流量。
前言 本标准是根据原电力工业部《关于下达成1997年制定、修订电力行业标准计划项目的通知》（综科教[1998]28号文）的补充计划进行编制的。 高压喷射灌浆技术自20世纪 70年代引进我国，后逐渐在各行业建筑领域推广，普遍应用于建筑物的地基加固，提高地基承载力，并且取得了令人满意的效果，一些指导高喷灌浆加固地基的行业技术标准也已经颁布实施。 高喷灌浆在水电水利行业中除应用于地基加固外，更广泛地应用于水工建筑物的防渗工程中。与一般的地基加固相比较，建造高喷灌浆防渗墙有不同的特点与要求。多年来，经过水电水利行业广大工程技术人员的努力，在各种规模的水工建筑物中，在复杂多样的地质条件下，建成了大量的高喷灌浆防渗墙，积累了丰富的经验。为了保证高喷灌浆防渗工程的质量，结合水工建筑的特点编制本标准。 本标准由中国电力企业联合会提出。 本标准由电力行业水电施工标准化技术委员会归口并负责解释。 本标准主要起草单位：中国水利水电基础工程局。 本标准参加起草单位：山东省水利水电科学研究院、水利部建设与管理总站。 本标准主要起草人：夏可风、孙钊、查振衡、李允中、张福贤、王明森、蒋振中、赵存厚、肖恩尚、黄灿新。 1 范围 本标准规定了水电水利高压喷射灌浆防渗工程（以下简称高喷灌浆）的技术要求和工程质量检验、评定方法。
本标准本规定适用于淤泥质土、粉质粘土地层以及粉土、砂土、砾石、卵（碎）石等松散透水地基或填筑体的高喷灌浆。对含有较多漂石或块石的地层，应通过高喷灌浆试验确定其适用性和设计、施工参数。 1.0.3水工建筑物防渗工程的高喷灌浆，除应遵守本规范外，尚应符合国家现行有关标准的规定。振孔高喷灌浆以及用于其它建筑物防渗工程的高喷灌浆等，可参考本规范。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适应于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适应于本标准。 GB175 硅酸盐水泥、普通硅酸盐水泥 DL/T5055 水工混凝土掺用粉煤灰技术规范 DL/T5144水工混凝土施工规范 DL/T5148水工建筑物水泥灌浆施工技术规范 3 术语和定义 下列术语和定义适用于本标。 3.0.1高压喷射灌浆 Jet--- groting 一种采用高速射流束冲击、切削破坏地层、以水泥基质浆液在喷射范围内扩散、充填和置换，并与原地层掺混搅合后形成凝结体，从而改变原地层的结构和组成，提高地基或填筑体防渗性能和承载力的施工技术。简称高喷灌浆。
帷幕灌浆钻孔和灌浆施工 1.帷幕灌浆 （1）帷幕灌浆施工技术要求 1）帷幕钻孔的开孔孔位与设计位臵的偏差不得大于10cm，钻孔的深度应达设计要求。 2）帷幕钻孔均应全孔测斜，其孔底偏差值不得大于1/40 孔深。 3）灌浆孔在灌浆前应进行孔壁冲洗与裂隙冲洗，冲洗到回水澄清为止。孔内沉积厚度不得超过20cm。冲洗水压采用的80%灌浆压力，该值若大于1MPa 时，采用1MPa；冲洗风压采用50%灌浆压力，压力超过0.5MPa，采用0.5MPa。 4）灌浆孔的压水试验在岩石裂隙冲洗后进行。帷幕灌浆采用自上而下分段灌浆时，先导孔应自上而下分段进行压水试验，可采用五点法或单点法。各孔灌浆段在灌浆前宜进行简易压水试验，其压力可为灌浆压力的80%，若该值大于1MPa 时，采用1MPa，压水20 分钟，每5 分钟读一次压水流量，取最后的流量值作为计算流量，其成果以透水率q 表示。 5）帷幕灌浆时，坝体与基岩接触段应单独先行灌浆并待凝24 小时后，方可进行以下各段的钻孔灌浆工作。接触长不得大于2m，灌浆塞应塞于基岩面以上0.5m 左右。 灌浆压力应通过试验确定，并符合设计要求。不允许灌浆压力过大造成灌区岩石破坏和建筑物抬动变形。帷幕灌浆的灌浆压力，当采用一般灌浆方法时，可按以下经验公式估算：P=PO+mD,式中PO 为岩基表层段的允许灌浆压力，本工程取0.2MPa，m 为表层段以下每深入岩基1m 可增加的压力，本工程取0.15MPa/m，D 为灌浆段以上岩层的厚度（m）。 6）浆液水灰比和变浆标准 ①按灌浆试验确定的监理批准的水灰比施灌,灌浆浆液应由稀到浓逐级变换。当灌浆压力保持不变，注入率持续减少时，或当注入率保持不变而灌浆压力持续升高时，不得改变水灰比。 ②当某一比级浆液注入量已达到300L 以上，或灌注时间已达1h，而灌浆压力和注入率均无显著改变时，应换浓一级水灰比浆液灌注；当注入率大于30L/min 时，根据施工具体情况，可越级变浓。
固结灌浆施工方案 1.工程概况 1.1概述 溢洪道布置于坝址区右肩，为开敞式溢洪道，溢洪道由侧槽段、调整段、泄槽段、挑流段、下游护坦段五部分组成，校核洪水下泄流量Amax=123.51 m3/s，设计洪水下泄流量Amax=81.38m3/s。堰顶高程1164.45m，全长310m。 1.2主要工程量 2、施工布置 2.1施工用风、水、电 施工用风、水、电由开挖施工时已形成的系统供给，各施工面根据需要再铺设临时管线引入。 2.2制浆站布置 浆液搅拌机、灌浆泵等布置在溢0+128左侧平台上，制浆系统安放高速制浆机2台、0.5m3搅拌桶2台。灌浆采用BW150型灌浆泵，输浆管采用直径50软管连接到各用浆点。制浆材料采用重量法称量，水泥采用42.5R水泥。 2.3材料运输 水泥等施工材料采用自卸汽车运输，人工搬运至施工平台上按规定堆放。 3、灌浆材料 3.1水泥
水泥采用42.5R普通硅酸盐水泥。水泥必须新鲜，受潮、结块及出厂期超过三个月的水泥不得用于工程中。水泥细度要求通过80μm方孔筛的筛余量不超过5％；水泥应分期分批进行品质鉴定，严禁将不合格的材料灌进孔内。 3.2 水 灌浆用水应符合拌制水工混凝土用水的要求，不得含有油污、淤泥等杂质，PH值及物质含量等符合规定要求。 3.3 外加剂 根据灌浆需要，可在水泥浆液中加入下列外加剂： 1.速凝剂，水玻璃、氯化钙、硫酸钠等 2.减水剂，木质素磺酸盐类减水剂、萘系高效减水剂、聚羧酸类高效减水剂等。 3.稳定剂，膨润土及其他高塑性黏土等（膨润土宜加水润胀后再加入）。 4、固结灌浆施工 4.1设计参数 灌浆孔深入围岩5.0m，孔、排距2.5*2.5m，混凝土底板内预埋DN100钢管1.5m长。 4.2固结灌浆施工 溢洪道固结灌浆施工在底板浇筑混凝土达到设计强度后方可进行，底板预留灌浆孔，固结灌浆采用单孔纯压式。 1.固结灌浆施工工艺流程为： 定孔——钻孔——冲洗——压水（≥总孔数5%）——灌浆——封孔——质量检查 2.定孔 根据设计图纸，首先对灌浆孔进行孔号编排，进行测量定点，再由钢卷尺将具体孔位现场标出。固结灌浆孔、排距2.5*2.5m。 3.钻孔 固结灌浆孔钻孔采用YTP-26手风钻，孔位、孔向和孔深应满足设计要求。因故要移动孔位的，
坝体充填灌浆方案 1、施工目的 由于坝体中存在填土松散、均匀性差，土坝坝体内有渗漏通道、软弱层，为提高大坝防渗能力和整体稳定性，在设计规定的压力作用下，对坝体孔隙充填粘土浆。 坝体充填灌浆方案见下表： 2、施工依据 （1）《广东省水电勘探设计研究院》相关设计报告及图纸； （2《土坝灌浆技术规范》 （3）《水电水利工程钻孔压水试验规范》（SL31-2003）。 （4）相关水利水电工程施工技术规范。 2、施工布置 （1）施工前完成供水、供电及施工相关材料的施工准备工作；施工用水在水库就近取用，生产用电安装至施工部位； （2）相关施工设备材料：地质钻机、浆液搅拌机及灌浆配套设备和相关器材安置在施工现场； （3）充填粘土灌浆在新坝顶施工平台上进行。在施工平台下游侧布置制浆站,提供灌浆施工用浆，连续供浆能力为100L/min。具体位置
及站数根据施工区范围确定。 （4）充填灌浆主要工作量： 3、施工工艺流程 安装钻机→核对孔位→启动钻机（泥浆固壁、套管跟进）→钻至设计孔深→清孔→下灌浆导管→下止浆套管→灌浆（轮、复灌）→封孔。 4、施工技术要求 （1）根据设计文件，本工程中充填灌浆设置2排孔，排距2m；分两序进行施工，孔距2m，灌浆底部深入坝基2m。按设计要求布孔，然后按要求造孔。造孔必须按序进行，分序施工。先施工上游排孔，后施工下游孔；先施工一序孔，后施工二序孔。造孔应保证铅直，偏斜不得大于孔深的2％。应用干法造孔，不得用清水循环钻进。 （2）充填式灌浆应采用分段灌注方法，由下至上，下套管分段灌注，段长可为5～10m。按分序加密的原则进行。 （3）土料是土坝坝体灌浆的主要材料，土料性质应满足灌浆设计要求和规范要求，料场储量应不少于需要量的2～3倍。 （4）灌浆开始先用稀浆，经过3～5min后再加大泥浆稠度。若孔口压力下降和注浆管出现负压（压力表读数为0以下），应再加大浆
钻孔及灌浆施工方案 一、工程项目及工程量 本章规定适用于尾水系统工程中尾水隧洞出口段（12m）的钻孔与灌浆工程，包括固结灌浆、回填灌浆、其它孔施工等。 主要工程量分项统计见表1 钻孔及灌浆主要工程量分项统计表 表1 二、工程地质描述 尾水隧洞出口段（12m）围岩多为新鲜砂岩和砂岩泥板互层岩体，围岩类别属Ⅳ～
Ⅴ类，且有断层与洞室轴线斜交，所以围岩整体性较差。 三、施工布置 、制浆、输浆系统1． 在7公路旁比较宽的位置布置一座集中制浆站，统一制备0.5：1水#泥浆液。0.5：1水泥浆液经（Φ48mm）铁管沿边坡送至尾水出口边坡的各用浆点，同时供应尾水隧洞固结灌浆、回填灌浆等项目施工用浆。制浆站建筑面积60 m，其中储灰平台占40 m，储灰量60T。配备一台ZJ-40022型高速搅拌机，一台普通搅拌机，一台SGB6-10高压泥浆泵。 水泥浆集中制浆系统布置见图1。
图水泥浆集中制浆系统布置图 2、施工程序 同一部位按先回填灌浆，再固结灌浆的施工程序组织施工。不同部位之间根据施工具体情况穿插作业。 3、排污 隧洞内灌浆施工时，在尾水隧洞出口用编织袋（袋内用粘土或稻草充填）设置一道拦污坎，随时派人清理沉渣，沉渣运至指定弃渣场。流出隧洞的水在洞前集污池汇集，经处理达到业主要求后排至指定地点。 在进行基础固结灌浆时，储浆桶内弃浆直接用泵抽至业主指定位置， 其余弃浆用编织袋收集，运至指定弃渣场。 四、灌浆材料及施工设备 1、灌浆材料 （1）水泥：灌浆水泥必须使用符合质量标准规定的新鲜水泥，出厂期超过3个月的水泥不得使用,固结灌浆和回填灌浆使用425水泥；水泥细度要#求通过 80um方孔筛，其筛余量不大于5%,施工过程中，按监理工程师指示，使用超细水泥。 （2）水：灌浆用水符合JGJ63-89的规定，拌浆的水温低于40C；0（3）掺合料: 水泥浆液中掺入的砂、粘性土、粉煤灰等符合SL62-94中有关条文的规定， 其掺量通过室内试验和现场灌浆试验确定，试验配比成果报监理人同意后方可使用。 （4）外加剂：水泥浆液中掺入的速凝剂、减水剂、稳定剂等符合SL62-94中有 关条文的规定，其掺量通过室内试验和现场灌浆试验确定，所有能溶于水的外加剂均以水溶液状态加入，试验配比成果报监理人同意后方可使用。 2、钻孔和灌浆设备 尾水系统钻孔灌浆工程主要施工设备见表2： 表2
1、定孔位在定孔位时，一定严格按照设计放样定孔位，其误差不大于2cm，并用木桩固定。在高喷灌浆轴线拐弯处应设固定桩，同时在施工轴线5～10m范围设控制桩。 2、造孔把钻机移至钻孔位置，对准孔位用水平尺掌握机台水平，立轴垂直、垫牢机架、钻机的垂直度满足精度要求，经技术人员验测合格后方可开钻。如发现钻机倾斜，则停机找平后再开钻。钻进过程中，遇到异常情况及时查明原因，采取相应措施，对地层变化、颗粒大小、硬度等要详细记录，钻孔结束后，由技术人员进行质量检查，合格后方可移位进行下一个孔的钻进。 3、下喷射管将喷射台车移至成孔处，先在地面进行浆、气试喷，检查各项工艺参数符合设计要求后将喷射管下至设计深度，经现场质检人员检查认可后方可进行高喷灌浆施工，喷射过程中如遇特殊情况，如浆压过高或喷嘴堵塞等，应将喷射管提出地面进行处理，处理好后再进行施工。 4、喷浆材料采用普通硅酸盐水泥搅制同，水泥应为新鲜无结块，通过0.08mm方孔筛的筛余量为≤5%，每批次进场水泥必须有生产厂家产品合格证，并根据有关规定进行抽查检验。制浆用水必须保证清洁无污染，符合拌制水工砼的要求。一般采用1：1-1：1.5的水灰比，并掺入少量的外加剂。 5、制浆浆液配置：高压旋喷桩的浆液，采用抗腐蚀的矿渣水泥，水泥浆液配制严格按设计要求控制为水灰比1∶1，水泥浆比重一般采用1：1-1：1.5的水灰比。搅拌灰浆时，先加水（制浆用
水必须保证清洁无污染，符合拌制水工砼的要求。，并掺入少量的外加剂。），然后加水泥，每次灰浆搅拌时间不得少于2分钟，浆液用高速搅拌机搅制，拌制浆液必须连续均匀，水泥浆应在使用前一小时制备，浆液在灰浆拌和机中要不断搅拌，直到喷浆前。喷浆时，水泥浆从灰浆拌和机倒入集料斗时，过滤筛，把水泥硬块剔出。水泥浆通过胶管送到旋转振动钻机的喷管内，最后射出。 注意：按设计配比进行浆液搅制，在制浆过程中应随时测量浆液比重，每孔高喷灌浆结束后要统计该孔的材料用量。 喷射注浆作业后，由于浆液析水作用，一般均有不同程度的收缩，使固体体顶部出现凹穴，所以应及时用水灰比为0.6~1的水泥浆进行补灌，并要预防其他钻孔排除的泥土或杂物进入。 6、喷射提升当喷射管下至设计深度，开始送入符合要求的浆、气，待注入浆液冒出孔口时，按设计的提升方式及速度自下而上提升，直至提升到设计的终喷高程。喷射过程中，值班技术人员应随时检查各环节的运行情况，并根据具体情况采取下列措施：①接、卸换管要快，防止塌孔和堵嘴；②喷射因故障中断，应酌情处理:a、因机械故障，要尽力缩短中断时间，及早恢复灌浆；b、如中断时间超过1小时，要采取补救措施；c、恢复喷射时，喷射管要多下0.3m，保证凝结体的连续性。
钻孔灌浆施工方案 霍山县爬爬岩水库除险加固工程，根据设计要求，需对加固后坝体作以下钻孔灌浆，根据设计规范要求，现将钻孔灌浆的具体施工方案以予报审 一：固结灌浆 1．钻孔前应根据设计孔位置布置进行逐点放养 2．钻孔——选择气动钻孔设备，遵守SL-94第3.2节的相关规定。钻头按孔径要求选择金刚石或硬质合金钻头（￠76） 3．配备钻孔冲洗和压水实验设备，水泵的工作压力应符合要求并保证在所有压力下都有足够的供水量，保证压力稳定，出水均匀正常，并备足流量计、压力表、压力软管、供水管及三通阀门等4．灌浆设备——选择低速浆液搅拌机，搅拌机的转速和拌和能力应根据灌浆泵的排量相适应，并在搅拌前作现场试运行。 5．做好钻孔进尺相关记录，钻进结束等待灌浆或灌浆结束，等待钻进时对孔口应堵盖并加以保护。 6．钻孔取芯实验——首先进行灌浆先导孔，检查孔的钻孔取芯。并按取芯次序统一编号，填牌装箱，绘制钻孔柱状图和岩芯描述。7．在坝基岩石灌浆前，对所有灌浆孔进行钻孔冲洗，冲洗后的孔内沉积厚度不小于200MM裂隙冲洗和压水实验，以及灌浆实验，并做好实验记录。 8．制浆材料必须搅拌均匀，并测定浆液密度和黏滞度等参数，并做好记录，搅拌时间不少于3分钟，结束时间不大于2小时。
9．灌浆过程中如发现冒浆、漏浆等现象，应采用嵌缝表面封堵低压，浓浆、限流限量间歇流浆等方法进行处理。 10．灌浆工作必须连续进行不得中断，如因故中断恢复灌浆时，应使用开灌比级的水泥浆进行灌注，以及相关规范要求进行处理。11．灌浆质量检查——采用单点压水实验的方法，检查孔数量不小于灌浆孔总数的5%。检查结束后，应进行灌浆封孔。 二、接缝灌浆及接触灌浆 1.根据设计图纸预埋好管道和出浆盒，以及灌压排气槽排气管埋设。 2.灌浆管路和部件的加工应按设计图纸进行加工，完成后，应逐件 清点检查，合格后方可进预埋安装 3.止浆片出浆盒及其盖板，排气槽及其盖板的材质，规格及加工， 安装均应符合设计要求。 4.灌浆管路安装完毕后应予固定，以防在浇筑过程中移动、错位。 5.安装的灌浆系统，应及时做好施工记录，并绘制布置（竣工图）。 6.完成整个灌浆系统埋设后，应对灌浆系统进行通水复查，并将复 查记录。提交监理人 7.严密封堵，灌浆系统的外露管口，并妥善保护，清理缝面杂物。 8.灌浆前应检查管路的畅通情况以及缝面的浸泡湿度，密封情况， 对检查情况以予记录。
钻孔灌浆及锚固工程单价 1、概述 1.1 钻孔灌浆及锚固工程的作用 钻孔灌浆及锚固属于地基处理, 其目的大致可归纳为以下几方面: 1)提高地基承载力, 改进其变形特性及抗渗性能; 2)改进地基的剪切特性, 防止剪切破坏, 减少剪切变形; 3)改进地基的压缩性能, 减少不均匀沉降; 4)减少地基的透水性, 降低扬压力和地下水位, 提高地基的稳定性; 5)改进地基的动力特性, 防止液化; 6)防止地下洞室围岩坍塌和边坡危岩、陡壁滑落; 7)在地基中设置人: 工基础构筑物, 使其与地基共同承受各种荷载。 1.2 地基处理工程的种类(按处理方法分) 由于建筑物对地基的要求和地基的地质条件不同, 地基处理工程的种类很多, 按处理方法可分为: (1)灌浆。按作用分: 帷幕、固结、接触、接缝和回填灌浆: 按灌浆材料又可分为水泥、粘土、化学灌浆; 按灌浆压力可分为低压(＜0.5Mpa) , 中压(0.5～4MPa), 高压(＞4MPa)。 (2)防渗墙。有钢筋混凝土防渗墙、素混凝土防渗墙、粘土混凝土防渗墙、固化灰浆防渗墙和泥浆槽防渗墙等。 (3)桩基。主要有钻孔灌浆、振冲桩、混凝土灌注桩、水泥搅拌桩和高压喷射等。 (4)预应力锚固。建筑物地基锚固、挡土边墙锚固以及高边坡锚固等。
(5)其它。主要有坝体截水槽、防渗竖井、沉箱、软弱地带传力洞、混凝土塞和抗滑桩等。 各种地基处理工程施工方法及适用条件见下表。
除地基处理钻孔灌浆项目外, 还有用于土坝(堤)坝体防渗的劈裂灌浆和充填灌浆。另外, 还有混凝土坝体接缝灌浆工程。 2、钻孔灌浆 钻孔灌浆的内容有: 帷幕灌浆、固结灌浆、劈裂灌浆、回填灌浆和坝体接封灌浆等。 2.1 帷幕灌浆 2.1.1帷幕灌浆的一般工艺流程: 施工准备--钻孔冲洗--表面处理一-压水试验--灌浆--封孔--质量检查 1)施工准备: 包括场地清理、劳动组合、材料准备、孔位放样、电风水布置, 以及机具设备就位、检查等。 2)钻孔: 采用手风钻、回转钻钻机、冲击钻、复合钻(如冲击回旋钻、潜孔钻)等钻机进行, 冲洗再用水将残存在孔内的岩粉和铁砂末冲出孔外, 并将裂隙中的充填物冲洗干净, 以保证灌浆效果。 3)表面处理: 为防止有压情况下浆液沿裂隙冒出地面采取的塞缝、浇盖面混凝土等措施。 4)压水试验: 压水试验的目的是确定地层的渗透特性, 为岩基处理设计和施工提供依据。 5)灌浆。灌浆是利用灌浆机施压, 将浆液经过预先设置的钻孔或灌浆管, 灌入岩石、土或建筑物中, 使其胶结成相对坚固、相对密实而透水性较小的整体。 6)封孔。人工或机械(灌浆及送浆)用砂浆封填孔口。 7)质量检查。质量检查的方法较多, 最常见的是打检查孔检查, 取岩心,
洞松水电站引水隧洞 C标固结灌浆生产性试验成果报告 批准： 审核： 编写： 中铁十八局集团有限公司洞松水电站项目部二0一三年七月二十一日
洞松水电站C标 引水隧洞固结灌浆试验报告 一、概述 洞松水电站C标引水隧洞位于洞松电站末端，起止桩号为S12+ 300～S17+200，该洞段侧向埋深300-500m，垂直埋深300-350m，隧洞围岩以软质岩及中硬岩为主，岩层走向与洞轴线交角较小，地下水活动弱，围岩以IV1类及IV2类为主，次为Ⅲ类，少量V类。岩石以炭质板岩和变质砂岩为主，岩性呈微～弱风化层板岩，岩体破碎，层理与劈理发育，特殊岩性及岩层受断裂及断层影响，小断层和层间错动破碎带发育。永久衬砌混凝土厚度为50cm～62cm，衬砌后过流直径为6.28m。 固结灌浆钻孔深度按围岩类别分为IV1类孔深入岩6.0m，IV2类孔深入岩7.0m，V类孔深入岩8.0m，排距3m，C标固结灌浆生产性试验段选择在地质条件具有代表性的区域，桩号为S14+855.00-S14 +831.00（V类围岩），S14+807.00～S14+783.00（IV2类围岩）进行，本试验区按设计提供的《洞松水电站引水隧洞工程灌浆施工技术要求》分两段灌注，第一段均为2.0m,灌浆压力0.8Mpa;第二段为5.0 m 或6.0m, 灌浆压力1.2Mpa。每个试验区共8环孔，每环8个孔，共有64个孔，环间间距为3.0 m，环内8个孔均匀分布，灌浆次序按先灌奇数环（I序排）I序孔、再灌奇数环（I序排）Ⅱ序孔、再灌偶数环（Ⅱ序排）I序孔、最后灌偶数环（Ⅱ序排）Ⅱ序孔。 二、试验目的
为验证和优化设计灌浆参数及灌浆效果，寻求合理的施工程序、施工工艺与方法，测试隧洞围岩灌浆相应透水率，确定岩石破碎带断层等的可灌性及灌浆工艺及灌浆材料配合比，观测在灌浆作业下基岩变形情况，提交有关的灌浆施工技术参数，检测现场灌浆设备性能等，采用有效、可靠、经济、合理的灌浆方法。 三、试验依据 ①《洞松水电站工程设计更改通知》，文号：川设洞电改（2010）002号； ②《水工建筑物水泥灌浆施工技术规范》（SL/T5148-2001）； ③《水利水电工程钻孔压水试验规范》（SL31-2003）； ④《四川省甘孜州乡城县洞松水电站引水隧洞工程（合同编号：SDS/D102-C）招/投标文件》； ⑤其它相关设计图纸及文件； ⑥《洞松水电站引水隧洞工程灌浆施工技术要求》； ⑦《洞松水电站C标生产性固结灌浆试验大纲》及其批复。 四、完成情况 1、本次固结灌浆生产性试验为两个区段，于2013年06月11日开始至2013年07月12日灌浆试验完成，共完成钻孔:砼177.38m,基岩960.00m,共计钻孔1137.38m，灌浆段长960.00m，总耗灰量294.06T（含封孔及弃灰量），注入水泥286.82 T，平均单位注灰量298.77kg/m，详情见附表1：
高喷灌浆施工 倪金康（浙江钱塘江水利建筑工程公司，杭州，310020） 摘要：土工模袋砂土围堰(堤)普遍采用低潮位露滩(或浅滩)时，突击施工.而在感潮地段施工很少，本次围堰的成功实施是一次有力的实践，对以后相关地段施工提供借鉴。 关键词：感潮地段；土工模袋；围堰；设计；施工 一、工程概况 钱塘江萧绍海塘是钱塘江南岸现存最古老的海塘，目前该段海塘作为临江一线较为完整的只有萧山临浦至闻堰段海塘，俗称“西江塘”。西江塘从临浦茅山闸（桩号0-020）至闻堰半爿山与南沙大堤交接处（桩号18+210），全长18230m，扣除积堰山、虎爪山后实际塘长17254m，其中闻堰小砾山以上实际标准塘长12508m，位于浦阳江河段，闻堰小砾山以下在钱塘江河段。西江塘穿越临浦、义桥、闻堰三镇，其间还与峙山、积堰山、虎爪山、小砾山相接。 本次工程的任务是对现状西江塘存在的渗透稳定安全不足的堤段及丁由塘进行高喷灌浆加固。本工程规模为防渗加固堤段共计5416m，加固整体性较差的丁由石塘共计5180m，另外还对15处未进行接触防渗处理的交叉建筑物进行处理。 二、施工过程控制 1、施工准备 施工准备工作从内容上分施工条件准备、技术工作准备、物资采购供应准备和设备准备四个部分。本工程的准备工作按下列部分进行，在正式开工前一周展开。 (1) 施工条件准备 ①开工前了解工程情况，通过向当地沿线单位、建设方了解本工程的一些基本面，为在施工阶段的正常施工打好基础。 ②了解工程施工区内的地下管线、机械设备、材料进出场通道（河道），以保证施工顺利进行。 ③征询沿线有关单位意见，为全面开工和前期准备工作做好有关手续。 (2) 技术工作准备 ①熟悉、会审施工设计图纸，将图纸中存在的问题解决在施工前。 ②及时对各类施工工艺的设计、安排、试验进行审核，确保了工艺的可行性。 ③编制和审定详细的实施性施工组织设计、施工预算。 ④提出机具、材料、构件、安装设备和委托计划，保证工期进度的需要。 ⑤根据建设单位的要求和提供的情况，绘制具体的施工平面图和工程简介，随时接受社会各界的监督。 (3) 现场准备 ①根据建设单位指定的水准点和控制桩，布设施工控制网，架设水电线路和搭设生产、生活用临时设施。 ②清除现场障碍，搞好场地平整，用彩钢板围护好施工场地，注意环境卫生、场容场貌整洁。 ③做好施工便道和临时排水设施。 (4) 物资条件准备 ①根据施工组织设计的施工进度计划和工料分析，编制工程所需材料用量计划，作为备料、供料和确定仓库、堆场面积及组织运输的依据。
水电站大坝钻孔灌浆及排水孔施工方案 1.1 主要施工项目及工程量 （1）23#~44#坝段坝基、左岸坝肩帷幕灌浆； （2）23#~44#坝段坝基、左岸坝肩排水孔； （3）23#~44#坝段坝基固结灌浆； （4）4#~6#泄洪中孔、2#放空底孔钢衬接触灌浆； （5）3#导流中孔、2#导流底孔封堵回填灌浆； （6）施工图纸规定的其他钻孔与灌浆等项目。 主要工程量见表11-1。 表11-1 钻孔灌浆及排水孔工程量表
1.2 主要施工特点 1.2.1 集中制供浆站布置场地较困难 某水电站帷幕灌浆10.36万m，固结灌浆19.78万m，接缝灌浆16.7万m2，估算日耗灰60~80t，工作面分散在左岸多条灌浆洞里面，及大坝廊道内，大坝基岩固结灌浆施工强度高，接缝灌浆采取全年灌浆。工程受地形条件限制，边坡陡，坝址为V型河谷，由于岸坡较陡，如果采用分散制浆是非常困难的，为此在左岸1130m马道拟建一座集中供浆楼。 1.2.2 坝基固结灌浆施工特点 （1）本标基础固结工程的施工特性主要为：固结灌浆在整个坝基面进行，与混凝土浇筑交叉作业，工程量大、高强度、工期紧、施工干扰大，需要做多工种、多工序的统筹安排。 （2）坝基由于地形，地质条件比较复杂，采取了坝基全
面深层固结灌浆，灌浆范围延伸至坝基上游5m，下游10m 区域，基岩深度15m~45m。 （3）由于大坝混凝土上升快，停歇时间短，这样就形成了固结灌浆施工强度高。河床坝段开工时固结灌浆施工强度高度集中，工期紧较为突出，因此要投入的钻灌设备较多，才能满足工期要求。 （4）固结灌浆工期紧，部分坝段灌浆区域采用无盖重灌浆，需采取一些特殊灌浆措施保证无盖重灌浆质量。 （5）要有切实可行的施工管理技术措施，避免在已浇筑的混凝土面进行有盖重灌浆时，钻孔破坏冷却水管及其它预埋设施，特别是安全监测设施。 1.2.3 帷幕灌浆施工特点 （1）帷幕钻孔最大深度为70m、90m、120m，这就对帷幕灌浆孔的孔斜要求高，要切实注意控制孔斜和进行孔斜测量，要做好孔斜的预防工作，保证帷幕灌浆质量。 （2）根据招标文件要求2009年10月底以前完成1160m 高程以下帷幕灌浆。大坝39#、40#坝段及1190m高程灌浆洞的洞口段的帷幕孔，在1160m高程以上不满足30m混凝土压重的要求，为了该地段1160m高程以下的防渗帷幕形成，要采取一些技术措施进行帷幕钻灌。 （3）1#、2#导流洞地段的帷幕钻灌，在导流洞封堵后施
XXX工程 固结灌浆工程监理实施细则 1工作内容 XXX工程导流泄洪洞、供水发电洞及竖井固结灌浆。 2 监理范围 导流泄洪洞、供水发电洞及竖井固结灌浆的施工监理。 3 灌浆监理细则的编制依据 1)《水工建筑物水泥灌浆施工技术规范》DL/T5148- ; 2)《XXX工程施工合同文件》STSDZ-TJ- -01; 3) 工程建设文件、设计文件、设计图纸及技术资料等; 4)《XXX工程监理合同文件》STSDZ-JL- -01; 5)《XXX工程监理规划》。 4 监理细则 4.1总则 1) 理解掌握质量标准、设计图纸及技术要求, 正确评定工程质量; 2) 监督承包人制定并实施保证质量的措施和手段, 随时组织质量抽检, 检查现场记录及操作规程; 3) 建立质量评定报告制度, 每月以图表或其它形式向总监提出质量控制分析报告和质量检查情况报告; 4) 凡钻孔、测斜、压水、灌浆所用的各种表格可由承包人提供, 经审批由监理工程师督促使用; 5) 随时了解掌握工程进度, 以准确控制进度; 6) 随时了解材料进场数量和质量, 以及消耗情况, 作为核对支付申请的依据; 7) 对重大质量问题, 报告总监发布开工、停工、返工通知等。 8) 灌浆、压水的汇总、统计、分析、评定等表格使用规范规定的统一表格, 钻孔、洗孔、测斜、压水、灌浆、封孔等原始记录表格由承包人提供报监理部审核后实施。
4.2开工申请控制 1)灌浆作业施工前, 承包人应按技术规范和设计文件要求, 完成灌浆现场试验。在满足设计要求的条件下, 模拟实际施工条件, 经过试验调整、优化和确定灌浆施工相关参数和施工工艺。生产试验部位、试验方案均应事先报经监理部批准。试验结束后, 承包人应将灌浆试验成果的详细资料报送监理部审批。 2)承包人应在灌浆作业前21天, 根据灌浆试验成果及技术条款的规定, 将施工措施计划报送监理部审批。施工措施计划应包括以下内容(但不限于): ○1钻孔和灌浆工程平面布置图。 ○2原材料( 包括水泥、外加剂等) 。各种材料需有生产厂家的出厂合格证、试验报告、使用说明书等和承包人按合同或规范要求对上述材料进行抽样检测的资料。 ○3施工设备和机械, 承包人应按合同要求组织施工设备进场, 进场的各种机械设备、仪器仪表、计量观测装置和其它辅助设备必须经过检查、率定、安装调试并经监理认证合格后方可使用。 ○4施工程序和工艺( 包括放样、造孔、终孔、制浆、灌浆作业等) 。 ○5施工方法( 包括造孔、水泥浆的制备、灌浆作业工艺参数控制、接头的处理、特殊地质条件下的处理、施工中断后的处理等) 。 ○6施工进度计划。 ○7质量控制和安全生产措施。 3)承包人必须配备具有实际工作经验的灌浆专业工程师、施工机具和岗位技术工种, 并制定主要技术工种操作规程和各工种岗位责任制, 对所有上岗技工必须严格培训和安全教育。机具设备必须在施工前做好检修工作并保证其具有完好状态。 4.3施工过程监理 1)承包人必须按施工图纸要求预埋灌浆孔位, 并在实地注明各孔序号与孔号。 承包人在钻孔前应及时通知监理工程师。钻孔应按设计序次进行, 未经设计修改或监理工程师的同意, 承包人不得随意改变钻孔序次。
吉安大桥西岸互通工程施工技术方案申报表 （福建东海[2017]技案）
吉安大桥西岸互通工程 固结灌浆专项施工方案合同编号：赣建吉市招字[2017]施99号 福建省泉州市东海建筑有限公司 江西省吉安大桥西岸互通工程项目部
编制：______________ 审核：_____________ 批准：_____________
目录 第一章、工程概况 (1) 第二章、施工前期准备 (3) 2.1 人员、设备进场 (3) 2.2 熟悉图纸 (4) 2.3原材料 (4) 第三章、施工工艺和方法 (4) 3.1一般规定 (4) 3.2钻孔 (5) 3.3 钻孔冲洗、裂隙冲洗和压水试验 (5) 3.4制浆 (6) 3.5灌浆方法和灌浆方式 (7) 3.6灌浆压力和浆液变换 (7) 3.7灌浆结束和封孔 (8) 4、灌浆平面布置 (8) 第四章、特殊情况处理 (8) 第五章、工程质量检查 (9) 第六章、质量保证措施 (10) 第七章、安全、环保措施 (11)
第一章、工程概况 桩号K5+765.5~K5-857段挡墙基础全部布置有固结灌浆，孔深为8m-11m。布孔采用梅花型布置孔、排距为 1.5*1.5m，孔向一般为铅垂孔。灌浆用水泥主要采用42.5级抗硫酸盐水泥，固结灌浆均在一米厚的混凝土基础浇筑硬化完后施工，保证灌浆效果，施工过程中将依据施工图纸或监理工程师指示适当加深孔深，并且采用细水泥浆液或化学浆液灌注。 固结灌浆孔按排分两序、排内分一序施工，在施工之前，先进行物探孔、先导孔、灌前声波测试和压水检查的施工，以获取挡墙基础区域范围内的地质情况资料。施工采用：“自上而下分段灌浆”和“一次成孔、自下而上分段灌浆”的施工工艺。 加固原理：该方法是采用机械造孔，利用灌浆泵或泥浆泵将按比例配制的水泥浆液灌注到预加固地层，浆液以填充、渗透和挤密等方式，进入土颗粒间孔隙中，将原来松散的土体凝固成为一个整体，以增强底层强度、降低底层渗透性，防止地层变形的地基处理方法。 钻孔布置：在基础范围内共布置钻孔183个，总进尺1448m。孔距1.5m，孔深7. 29?9. 18。钻孔深入基岩不小于1.0m。成孔钻头(Φ110mm）对准孔位后，采取冲击成孔的方法钻进，垂直度偏差应不小于1%。 钻孔次序：钻孔灌浆工作按照先外排后内排，同排间隔钻灌的原则进行。孔深以钻入咋填土为准。按钻孔一下止浆塞一灌浆（自上
