笔者在数年建筑工程施工图审查工作中，通过多项建筑工程的施工图审查，发现了建筑设计中总平面图设计、建筑说明、建筑平面、立面、剖面、建筑构件有关深度设计及强制性条文等内容设计中较为常见的问题，现分别总结如下：
一、总平面布置图
送审的施工图文件中，总平面布置图基本上都有，但表达深度差别较大，大部分工程只做到平面定位图，不符合《建筑工程设计文件编制深度规定》的有关要求。主要问题有：
1.总平面图要有一定的范围。只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。
2.保留原地形和地物。场地测量坐标网及测量标高，包括场地四邻的测量坐标(或定位尺寸)，有些工程的总图设计往往无保留。
3.竖向设计。往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。结果是：
(1)竖向设计标高不符合规划部门的控制标高。
(2)场地内与场地外围的城市道路标高不衔接，不合理。
(3)场地及其道路的标高不利于排水。
(4)场地内道路无设计标高，特别是交接处、建筑物的入口处，也无标注道路坡长、坡向、坡度以及地面的关键性标高，也无路面的设计断面。
4.没土方工程平衡设计。盲目的竖向设计，往往会带来不必要的挖方或填方，增加造价，造成经济损失。
5.总图设计没有必要的详图设计。比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来困难，也无法保证总图的合理性。
6.消防车道宽度不满足消防要求。消防车道距离高层建筑外墙小于 5米，不满足消防登高面要求。
二、建筑设计说明部分
1.装饰做法光是文字说明表达不完整。最好是有各种材料做法一览表+各部位装修材料一览表方能完整地表达清楚，少数能做到，多数工程还只是文字说明。总说明中占地面积一般都缺标注。
2.门窗表。一般都有，但关键对一些组合窗，非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计
方可，还有就是对门窗性能，如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。比如建筑物1-6层和七层及七层以上对门窗气密性要求不一样(1-6层为3级，七层及以上为4级)。
3.防火设计说明普遍存在问题。按《建筑工程设计文件编制深度规定》要求每层建筑平面中要注明防火分区面积和分区分隔位置示意图，宜单独成图，如为一个防火分区，可不注防火分区面积。
4.有关“夏热冬冷地区”节能设计的说明，也普遍存在问题(居住建筑的节能设计)：
(1)外窗，特别东西窗缺保温隔热措施。
(2)导热系数的主体部位值与平均值概念不清，把建筑主体部位的K值作为平均K值说明。
(3)缺节能设计计算书及节能设计审查文件，造成节能设计不经济。
5.幕墙工程。(包括玻璃幕墙、金属幕墙、石材幕墙等)及特殊的屋面工程，与其它特殊构造，对其设计、制作、安装等技术要求未加说明。
6.缺电梯(自动扶梯)，选择及性能说明包括(功能、载重量、速度、停站数、提升高度等等)。
7.墙体预留孔及楼板预留孔，管道井楼层的封堵方式等未说明。
8.屋面防水等级未说明，或屋面具体做法不符合相应的防水等级要求。常见问题为：把屋面砼结构层作为一道防水设防，或卷材厚度不符合相应防水等级要求。
9.有关民用建筑，建筑材料有害物质限量未说明。这一点建设部《关于加强建筑工程室内环境质量管理工作的若干意见》(建办质(2002)17号)文件及《民用建筑工程室内环境污染控制规范》GB50325-2001都有了明确规定，应加以说明。
三、建筑平面图
1.底层平面常见的问题有：(1)缺指北针；(2)缺剖面图在底层平面图上的位置表示；(3)缺散水坡在底层平面图上的表示；(4)缺标准墙斗或柱网细部尺寸；
(5)缺标注承重墙、非承重墙上墙厚；(6)缺设变形缝的位置尺寸及其详图索引；
(7)缺标注标高及房间名称；(8)缺地面伸缩缝；(9)缺标注最大允许设计活荷，如有地下室那么底层平面出应标注清楚；(10)缺主要建筑设备和固定家具的位置及相关做法索引，如卫生间的器具、雨水管、水池、橱柜、洗衣机位置等；(11)缺标注电梯、自动按需分配北规格、缺楼梯上下方向及其编号和索引；(12)缺主要结构和建筑构造部件的位置及尺寸标注和做法索引，如中庭、天窗、地沟、重
要设备基础、各平台、夹层、人孔、阳台、雨篷、台阶、坡道、散水、明沟等做法索引；(13)缺楼地面预留孔洞和通气管道、管线竖井、烟道、垃圾道等位置、尺寸和做法索引，以及墙体预留空调机孔的位置、尺寸及标高；(14)缺标注室外标高、各层标高、屋面标高；(15)缺标准车库的车位数的通行路线；(16)缺屋顶平面上有关女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊(分水线)变形缝、楼梯间水箱间、电梯机房间、屋面上人孔、检修梯等的详图索引号，及相应标高等；(17)对局部复杂的部位缺局部放大的平面图。
四、建筑立面图审查中的一些问题
1.立面图与平面不一致。立面图两端无轴线编号，立面图除图名还需标比例。
2.立面图外轮廓尺寸及主要结构和建筑构造的部位。如女儿墙顶、檐口、烟囱、雨篷、阳台、栏杆、空调隔板、台阶、坡道、花坛、勒脚、门窗、幕墙、洞口、雨水立管、粉刷分格线条等以及关键控制标高的柱注都应表示清楚。而多数立面图只表示层高的标高。立面图上应该把平面图上、剖面图上未能表达清楚的标高和高度均标注清楚。
3.在平面图上未能表示清楚的窗口位置。在立面图上也应该加以标注，但往往没表示。
4.立面图上装饰材料名称、颜色在立面图上标注不全。特别是底层的台阶、雨篷、橱窗细部较为复杂的未能标注。也无标注构造索引。
五、剖面图审查中常见的问题
1.剖面位置不是选择在层高不同、层数不同、内外空间比较复杂，具有代表性的部位。局部较复杂的建筑空间以及平面、立面表达不清楚的部位，也没有绘制局部的剖面图。总之剖面图偏少。
2.剖面图漏注墙、柱、轴线编号及相应尺寸，特别是厂房，其墙、柱、轴线之间的尺寸关系未标注清楚。
3.剖切到或可见的主要结构和建筑构造部位。如室外地面、底层地坑、地沟、夹层、吊顶、屋架、天窗、女儿墙、台阶、坡道、散水等及其他装修等可见的内容没能完整的表示。
4.高度尺寸标注不完整。一般只注外部尺寸及标高，而内部尺寸，如地沟深度、隔断、内窗、内洞口、平台、吊顶等平立面未能表达清楚的尺寸未表示。
5.有些节点构造详图索引号在平面图上、立面图上表示不清楚。而应在剖面图上标注详图索引的，也未能标注。
六、构件安全与防火性能审查中常见的一些问题
(一)楼梯
1.梯段踏步级数。有出现违反不应超过18步，亦不小于3步的规定，出入口平台下(梁下尺寸)不满足≥
2.0米，梯段净高不满足≥ 2.2米的规定。楼梯平台净宽不满足，应从扶手中心线标起，不小于梯段宽度，并不得小于 1.20米。
2.有儿童使用的建筑。楼梯梯井大于 0.2米时，未设安全防护措施，住宅、托、幼建筑、中小学校及少年儿童专用活动场所、文化娱乐建筑、商业服务建筑、体育建筑、园林景观等允许儿童进入活动场所，楼梯竖向立杆间距大于 0.11米，不满足规范要求。
3.需设防烟楼梯间的建筑。室外辅助防烟楼梯，在楼梯周围 2米范围内的墙上开设窗洞口，不满足规范要求。
4.封闭楼梯间及防烟楼梯间前室的内墙上。有开设其它门洞或封闭楼梯间门采用一般胶合门板等，未采用乙级防火门或双向弹簧门(用于低层建筑)。
5.需设封闭楼梯间的建筑的首层楼梯间。将走道和门厅等包括在楼梯间内形成扩大的封闭楼梯间，但未采用乙级防火门等防火措施与其它走道和房间隔开。
6.儿童使用场合的栏杆防攀登的措施，不同程度存在问题。
7.疏散门常见采用卷帘门，而不是采用向疏散方向开启的平开门。
(二)电梯设计
1.消防电梯的一些构造要求不满足。特别突出的问题是消防电梯井、机房与相邻其它电梯井、机房之间未采用耐火极限不低于
2.00h的墙隔开，当在隔墙上开门时未按规定开设甲级防火门。此外常见消防电梯前室未按规定设消火栓。
2.消防电梯井道底应考虑排水，但往往没设计排水设施和贮水的空间。
(三)建筑构配件
1.防火墙设在转道附近时。内转角两侧墙上的门、窗、洞口之间的最近边缘水平距离不满足≥ 4.00米的要求，又没有采取相应的防火措施；还有紧靠防火墙两侧窗的水平距离满足不了≥ 2米的要求，又没有采取相应的防火措施。
2.分别独立设置的电缆井、管道井、排烟道、排气道、垃圾道等竖向管道井、井壁上设检查门，其检查门未采用丙级防火门。
3.阳台、外廊、室内回廊、上人屋面及室外楼梯等临空栏杆(栏板)、女儿墙等安全防护(包括高度、防攀登、防坠落和竖杆间距等)。经常会不满足规范要求(防护栏杆高度应从可踏面算起)。
4.无直接对外开窗的卫生间需设排气道。并需设有进风口，设计时(住宅)往往缺排气道或进风口。
(四)建筑无障碍设计内容涉及面广
无障碍设计(在工程建筑强制性条文中)规定了：办公、科研建筑；商业服务建筑；文化、纪念建筑；观演、体育建筑；交通医疗建筑；学校、园林建筑；高层、中层住宅及公寓建筑等以及它们需设计无障碍设计的范围，各施工图存在问题较多。业主往往认为，我单位无残疾人员，不必作无障碍设计，有些设计人员一味迁就业主，不作无障碍设计，有的仅在入口处设计坡道，漏做无障碍厕所及电梯，针对这一问题，有待于设计人员和全社员提高认识，重视无障碍设计(如北京市就明文规定，建筑总说明中必须写明无障碍设计内容)，以体现社会对残疾人的关怀和人性化设计。
以上问题只要设计人员在设计中引起重视，认真一一检查，就可避免。
答辩常见问题合集 1.本课题的选课背景、意义等等？ 这个论文中有的，也都是一些套话。我就不答了，我整理的都是技术性的。 2.电路的主要工作原理是什么，元器件的作用等等？ 看原理图视频讲解，每个元器件的工作原理都有的 3.数码管采用的是什么扫描方式？ 一位数码管的设计就是采用静态扫描的方式，因为一位数码管是8个段选1个位选，如果采用动态，那就是得用9个IO口，而且程序也比较麻烦，如果选用静态那么位选接电源或地（共阳接电源，共阴接地），段选接IO口，就可以控制显示了，这样只用8个IO口就ok，而且程序比较简单。多位一体的数码管只能用动态扫描的方式，因为硬件本身就将每个位的段都接到一起了，所以只能动态控制了。 4.蜂鸣器或继电器的驱动三极管为什么选用pnp型的（9012、8550），而不是npn型的（9013、8050）？ 因为单片机刚一上电的时候所有的IO口会有一个短暂的高电平。如果选用npn型的，即使程序上将IO口拉低，蜂鸣器或继电器也会响一小下或吸合一下，为了避免这种情况发生，就选用pnp型的。因为我们想控制蜂鸣器或继电器工作单片机的IO口要低电平，这样就避免了，因为我们不可能刚一通电就让蜂鸣器响或继电器吸合。避免了不必要的麻烦。 5.液晶三脚接的两个电阻是怎么算出来的？ 经过查阅资料得知（买液晶时给的资料），液晶3脚是灰度调节引脚，灰度正常时是0.5~1V左右，那么可以用两个电阻分压或电位器分压。 电位器得调节比较麻烦，采用10k接电源1k接地刚刚好，也不用调节，焊接好就可以用。 6.为什么继电器吸合或风扇转动时，液晶屏幕会变暗？ 从问题5中可以了解大概，就是液晶的灰度是电压控制的，当继电器吸合或风扇转动时，需要的电流较大，而我们采用的电源线或电池盒供电会有一定的压降。这样液晶的3脚采集的电压就高了。所以灰度就不合适了。解决的办法是，电源尽量用好一点的，或换粗一点的电源线供电（主要的压降都在电源线上）。 7.超声波测距模块的工作原理？ 一个控制口发一个10US以上的高电平,就可以在接收口等待高电平输出.一有输出就可以开定时器计时,当此口变为低电平时就可以读定时器的值,此时就为此次测距的时间,方可算出距离.如此不断的周期测,就可以达到你移动测量的值了。测距部分的程序不是我们写的，是买模块的时候厂家给的例程，只需要移植应用就好。 8.你的程序是怎么下载进去的？ 详情请参考：（复制到浏览器打开） https://www.doczj.com/doc/5a5234519.html,/item.htm?spm=a1z10.5.w4002-340763034.22.aomoi1&id=39925729757
施工图设计中常见问题 一．图纸表达： 1.图纸不满足甲的深度要求，漏项较多，如缺出入口钢结构雨棚、室外坡道顶棚等。 2.图纸不满足甲的技术标准及部品标准，如构造做法标准、门窗标准、栏杆标准、空调位 标准、电梯标准等。 3.住宅小区的不同楼号建筑标准不一致，如构造做法、门窗立面、节能设计等。 4.外墙上应予留的洞口水平和竖向定位不全，留洞没有和结构、水暖、电气专业、人防专 业图核对，出现漏留、冲突现象。 5.地下室平面轴网应与地上建筑物轴网有明确的对应关系，地下室平面中应标注与地上建 筑物轴网的相对关系尺寸。 6.总平面中应标注地下室外轮廓线，并在四角处标注轴线、号，轴线交点处标注坐标，保 证出图前总图和单体建筑形成统一整体，避免因设计过程中地上地下单体的局部变动，而总平面未跟踪变动导致的不对照。 7.设计人员提供的审核校对图普遍对设计说明和总平面位置图不重视，甚至不提供总平面 位置图。 二．防火设计： 1．没有结合不同的功能分区进行防火分区划分。 2．防火墙上的门洞没有设置甲级防火门。 3．防火分区两侧的门窗洞口防火间距不足时，没有相应防火分隔措施。 4．上下层之间门窗洞口防火间距不足时，没有相应防火分隔措施。 5．楼梯间及前室与相邻部位门窗洞口防火间距不足时，没有相应防火分隔措施。 6．火灾危险性较大的房间的房门及外窗洞口没有采取防火分隔措施。 7. 不同的功能分区在一层共用出入口，如住宅配套用房与住宅、商业与住宅等。 8. 对汽车库、修车库、停车场设计防火规的理解： 1)地面上无人员进入的机械停车库，可以理解为停车场，停车场的定义是停车的露天场地 或构筑物，很明显它是用于停车的构筑物。这样它与民用建筑的防火间距最少为6米。 2)对于敞开式汽车库，要注意是指多个防火分区都要达到定义的要求，如对于平面尺度很 大的，有可能个别防火分区不直接对外通风，这样就不能认定它是敞开的。 3)新规对汽车库、修车库、停车场的分类增加了面积控制项，是车位和面积的双控，不要 试图少计算车位规避汽车疏散坡道不够的手法。 4)防火规中计算汽车疏散口的数量時，单车道即可。但是建通评价是按双车道计算的，单 车道只能算半个。
下面的内容来自朋友处，有不妥处请告知，在此先谢谢原作者！ 1. 常见的违反国家颁布的相关法律、法规规定的问题 建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。在设计文件审查中常发现有下列问题违反有关法律法规的规定（违反这些规定将面临处罚问题）： 1.1 未按勘察成果设计问题：国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。施工图审查中发现有些工程设计时的参数取值与勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行修改。最常见问题的是设计所采用的地下水位与勘察结果不符，按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算，水位取值一定要经过勘察单位核实确认。 1.2 采用指定产品问题：《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商（如在图中注明采用某某厂生产的UEA、某某厂生产结构胶、采用某种牌号的铝型材等，装修工程和加固工程设计图中
出现该问题的机会较多）。
1.3 地基基础设计问题：桩型及其施工工艺的选择应与实际环境、地质条件相适应，应考虑挤土、振动、噪音可能对周边造成的影响，符合环保、施工安全的有关要求。具体规定详见省厅文件《福建省建筑地基基础技术政策公告》（闽建科〔2002〕46号）规定，不符合该文规定时应进行专门论证并应经有关部门审批（有砂、碎卵石含水层中采用人工挖孔桩的问题较为突出，今年年初施工图审查质量检查时就发现有两个工程存在该问题。如一定要在这种情况下采用人工挖孔桩，要经过论证审批，图纸中一定要注明降水和试开挖的要求，我个人认为该文规定不够明确，经降水后施工期间不存在“有砂、碎卵石含水层”，应该不算违反该文规定），该文主要内容有： 1) 锤击沉管灌注桩禁止在市区及深厚软土地基中使用； 2) 振动沉管灌注桩禁止在密集市区及深厚软土地基中使用； 3) 静压沉管灌注桩限制在对挤土、振动及噪音有严格要求的区域中使用； 4) 冲钻孔灌注桩无泥浆处理系统时禁止在可能造成污染的环境区域使用； 5) 锤击预制桩限制在市区及挤土、振动、噪音可能对周边造成影响的场地使用； 6) 静压预制桩限制在挤土可能对周边造成影响的场地使用；
电子电路设计之C51单片机常见问题 笔者在工作中实际使用过AT89C2051、AT89C51、AT89C52 等51 单片机，后来应用台湾新茂、华邦等厂家的51 单片机。实践中遇到许多问题， 都是书本上没有的。我印象中，书本上的知识只有一页插图了，就是cpu 的时 序图。最初直接用汇编写程序，然后是C51 嵌套汇编。编译器曾用伟福系列编 译器，后来使用keil 等，感觉这些编译器大同小异。需要熟练的C 语言基础， 加上单片机应用的特殊性。 本文就51 单片机应用中一些常见问题作个总结，这都是我实际碰到过 的，因为文章篇幅所限，这些问题远远不足以表达单片机的常见问题。希望对 初学者有所帮助，文中不完善的地方务请指点。谢谢! 1：C51 编译器如何区分位地址和字节地址 是靠预定义实现的，比如：sfr P0 = 0x80; sbit P0_0 = 0x80;前者声明了P0 端口地址位于0x80，后者说明了P0 端口的bit0，即P0.0 位于位地址空间0x80 处。这2 个0x80 具有完全不同的含义，靠关键字sfr 和sbit 来区别。这样当程 序被编译时，编译器会依此编译成相应的汇编语言。例如： C51 语句：P0 = 1; P0 声明为sfr，因此编译成：mov 80h，01h，将把0x01 数据送入0x80 单元，由于0x80 单元物理上对应P0 端口，因此，P0.0 脚将输出高电平(其实 是呈现高阻态，P0 口独有的)，其他.1-.7 脚输出低电平。 C51 语句：P0_0 = 1; P0_0 声明为sbit，因此编译成：setb 80h，这将把位地址空间的0x80 地址的bit 的值置1。这个位正是P0 口的bit0，执行后，P0.0 将输出高阻态。而 P0.1-.7 不会变化。
下面得内容来自朋友处,有不妥处请告知,在此先谢谢原作者！ 1、常见得违反国家颁布得相关法律、法规规定得问题 建筑工程勘察设计活动应当严格遵守国家颁布得《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》与地方有关技术政策文件得规定。在设计文件审查中常发现有下列问题违反有关法律法规得规定(违反这些规定将面临处罚问题): 1、1 未按勘察成果设计问题:国务院2000年1月颁发得《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。施工图审查中发现有些工程设计时得参数取值与勘察报告不符,如地基承载力特征值、桩基础与支护结构得计算参数、地下水位等。出现该问题得原因主要在于设计人员根据个人得经验确定设计参数,且未与勘察单位协调调整补充相关资料,设计人员以为勘察报告中得设计参数不合理时,应与勘察单位协调,对勘察报告进行修改。最常见问题得就是设计所采用得地下水位与勘察结果不符,按照勘察结果抗浮或者地下室底板算不下来得时候自己假设一个水位进行计算,水位取值一定要经过勘察单位核实确认。 1、2 采用指定产品问题:《中华人民共与国建筑法》第57条规定“设计文件选用得建筑材料、建筑构配件与设备,不得指定生产厂、供应商”。但有些结构施工图设计中得砼外加剂、建筑构配件却指定了生产厂家或者供应商(如在图中注明采用某某厂生产得UEA、某某厂生产结构胶、采用某种牌号得铝型材等,装修工程与加固工程设计图中
出现该问题得机会较多)。 1、3 地基基础设计问题:桩型及其施工工艺得选择应与实际环境、地质条件相适应,应考虑挤土、振动、噪音可能对周边造成得影响,符合环保、施工安全得有关要求。具体规定详见省厅文件《福建省建筑地基基础技术政策公告》(闽建科〔2002〕46号)规定,不符合该文规定时应进行专门论证并应经有关部门审批(有砂、碎卵石含水层中采用人工挖孔桩得问题较为突出,今年年初施工图审查质量检查时就发现有两个工程存在该问题。如一定要在这种情况下采用人工挖孔桩,要经过论证审批,图纸中一定要注明降水与试开挖得要求,我个人认为该文规定不够明确,经降水后施工期间不存在“有砂、碎卵石含水层”,应该不算违反该文规定),该文主要内容有: 1) 锤击沉管灌注桩禁止在市区及深厚软土地基中使用; 2) 振动沉管灌注桩禁止在密集市区及深厚软土地基中使用; 3) 静压沉管灌注桩限制在对挤土、振动及噪音有严格要求得区域中使用; 4) 冲钻孔灌注桩无泥浆处理系统时禁止在可能造成污染得环境区域使用; 5) 锤击预制桩限制在市区及挤土、振动、噪音可能对周边造成影响得场地使用; 6) 静压预制桩限制在挤土可能对周边造成影响得场地使用; 7) 人工挖孔桩:限于安全、防护有保证得允许深度内使用;地下水位以下必须采取安全可靠得降水措施、且不会对周边环境造成影响时方
放大器电路设计中的常见问题经验总结转载自：https://www.doczj.com/doc/5a5234519.html,/thread-160429-1-1.html 与分立器件相比，现代集成运算放大器(op amp)和仪表放大器(in-amp)为设计工程师带来了许多好处。虽然提供了许多巧妙、有用并且吸引人的电路。往往都是这样，由于仓促地组装电路而会忽视了一些非常基本的问题，从而导致电路不能实现预期功能- 或者可能根本不工作。本文将讨论一些最常见的应用问题，并给出实用的解决方案。 AC耦合时缺少DC偏置电流回路 最常遇到的一个应用问题是在交流(AC)耦合运算放大器或仪表放大器电路中没有提供偏置电流的直流(DC)回路。在图1中，一只电容器与运算放大器的同相输入端串联以实现AC耦合，这是一种隔离输入电压(VIN)的DC分量的简单方法。这在高增益应用中尤其有用，在那些应用中哪怕运算放大器输入端很小的直流电压都会限制动态范围，甚至导致输出饱和。然而，在高阻抗输入端加电容耦合，而不为同相输入端的电流提供DC通路，会出现问题。 图1.错误的运算放大器AC耦合输入
实际上，输入偏置电流会流入耦合的电容器，并为它充电，直到超过放大器输入电路的共模电压的额定值或使输出达到极限。根据输入偏置电流的极性，电容器会充电到电源的正电压或负电压。放大器的闭环DC增益放大偏置电压。 这个过程可能会需要很长时间。例如，一只场效应管(FET)输入放大器，当 1 pA的偏置电流与一个0.1μF电容器耦合时，其充电速率I/C为10–12/10–7=10 μV/s，或每分钟600μV。如果增益为100，那么输出漂移为每分钟0.06 V。因此，一般实验室测试(使用AC耦合示波器)无法检测到这个问题，而电路在数小时之后才会出现问题。显然，完全避免这个问题非常重要。 图2.正确的双电源供电运算放大器AC耦合输入方法 图2示出了对这常见问题的一种简单的解决方案。这里，在运算放大器输入端和地之间接一只电阻器，为输入偏置电流提供一个对地回路。为了使输入偏置电流造成的失调电压最小，当使用双极性运算放大器时，应该使其两个输入端的偏置电流相等，所以通常应将R1的电阻值设置成等于R2和R3的并联阻值。
结构审图要点： 1.设计总说明 1.1 建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等是否正确。 1.2 建筑单体±0.00所对应的绝对高程与规划总平面一致。 1.3 地基持力层的描述:若采用天然地基,说明本建筑单体的地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体的最终沉降量;若为桩基,说明桩的材料及沉桩方式等。 1.4 结构使用的材料： 钢筋：梁柱中各受力纵向钢筋、较大开间的楼板、约束边缘构件的箍筋（当用圆钢直径大于10时）、基础受力钢筋、墙体受力钢筋等采用HRB400。构造柱及过梁的纵向筋、地下室防水板及地下室外墙的分布钢筋等采用HRB335。混凝土：对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其他均应满足计算及构造需求,避免强度过高。 1.5 活荷载（特指荷载规范中不明确的部位），恒荷载（特指梁板上的建筑面层和车库顶板上的覆土等产生的恒荷载）是否与设计委托一致。 1.6 防水混凝土的使用部位、抗渗等级是否明确、恰当。 1.7 钢筋的接头形式（不同的规格分别描述如搭接、机械连接等）是否明确、恰当。 1.8 构造柱、圈梁的位置及做法、过梁的做法、墙柱与砌体之间的拉结钢筋等是否明确、恰当。 1.9 墙上开洞的补强措施。结构洞口的填充等是否明确、恰当。 1.10 对基础的施工要求，如挖槽、验槽、回填等的要求，和对不良地基的处理措施等是否明确、恰当。 1.11 如有冬季施工可能时，是否提出了相应的要求和注意事项。 1.12 预制构件目录中的构件名称、数量、图集号、是否准确。 1.13 构件代号表中的代号与详图中采用的是否一致。 1.14 对施工中应遵守的施工验收规范是否准确无误。 1.15 楼板上预留孔洞（直径大于300）大样图，小于或等于300时做法是否明确、恰当。 1.16 剪力墙住宅内隔墙中长度小于500mm的墙垛做法是否明确、恰当。 1.17 单独设计的预制构件、预应力构件、部分钢结构、幕墙等的要求是否交代清楚。 1.18 梁上开洞的允许位置、大小及相应的补强措施是否明确、恰当。 1.19 本建筑单体是否需进行沉降观测及相应的要求是否明确、恰当。 1.20 本建筑单体的防火等级。各构件的砼保护层厚度是否明确、恰当。 1.21 当门窗洞顶离上部的梁底不足300mm时的做法是否明确、恰当。 2. 基础平面布置图 2.1 与建筑图核对轴线号，轴线号是否一致 2.2 基础底部相对标高、基础底部标高变化处应在平面布置图中标注出来。 2.3 临近建筑或构筑物的基础埋置深度应标注出来。 2.4 与建筑图核对抗震缝、沉降缝及伸缩缝的位置是否一致。 2.5 地下室外墙的留洞位置及相应的防水措施是否明确、恰当。 2.6 基础底板厚度，独立基础、墙及柱的定位。集水坑的位置等是否明确、无误。 2.7 后浇带的位置、宽度，是否躲开集水坑、集水坑盖板等。 2.8 基础梁上留洞是否明确、无误。 2.9 筏板基础如设计外伸挑板，是否是地基承载力不够按计算设置。 2.10 是否存在抗浮问题。 2.11 若采用桩基，则核算单桩承载力、桩顶标高，桩的数量及验桩根数等。当采用标准设计的预制桩时，选用的标准图集号、桩号是否正确。 2.12 墙体厚度，柱子大小与轴线关系与建筑图是否一致，与结构详图是否一致。 2.13 钢筋混凝土柱墙号是否齐全，与结构详图是否一致。 2.14 管沟布置、盖板、人孔的布置和型号是否准确。
结构施工图审查常见问题汇总计算书：一、基本风压和 基本雪压数值书写有误。1、 1.1系数；风荷载60米以上高层乘以年数值。雪荷载敏感结构取100（雪荷载敏感主要是指大跨、轻质屋盖结构。混凝土框架结构大跨度可套用抗震规范18米；轻钢屋盖雪荷载基本上都会超过屋盖自重，均划分为雪荷载敏感结构。）的荷载取值不满足规范要求。2、 （尤其应注意卫生间、楼梯间、阳台等。）存在荷载漏输或取值偏小。机房层平面太阳能集热板区面层恒载输入不足。2，4KN/m附房层作为地下室顶板，应考虑上部结构施工荷载，活载取值偏小。（不小于2。）建议取4KN/m对剪力墙结构，考虑墙体粉刷荷载，建议砼容重适当加大。22偏小）18KN/m覆土厚1.7米，荷载输入偏小。（厚度取值不足，土容重按20KN/m，取应校验地下室抗浮设计水位取值同岩土工程勘察报告提供数据是否一致。3、 （下沉庭院、坡道等）存在整体抗浮满足，局部抗浮不满足。地下室防水砼外墙抗裂计算4、，对地下结构进行裂缝跨度验算时，可考朱炳寅《建筑结构设计问答及分析》P356按一类环境确定基础及地下室外墙外表面的混虑基础及地下室外墙建筑外防水的作用，凝土裂缝控制，裂缝宽度可控制在。～0.4mm0.3考虑实际施工中填土极不规范，防水材料翻修困难，裂缝宽度按0.25控制。、5场地类别有误。场地类别应根据地勘报告取值，抗震区与构件的抗震等级密切相关。、6地面粗糙度对非震区高层计算结构有较大影响。应根据荷载规范取值，风压高度变化系数不同，要求。嵌固层选用地下室顶板作为上部结构嵌固部位时应符合 JGJ3-2010,12.2.17、应与地下室统一。满足刚度单体计算模型应将地下室及相关范围一起建模计算。单体模型外延两跨，的要求。存在较多下沉庭院等造成顶板不完整时嵌固端下移或置于基础顶。比2应取楼面梁相同的折减不能考虑按楼层的折减，商业建筑活载在设计柱、基础时，、8系数。9、柱混凝土强度等级高于承台应进行局部受压验算，请复核并提供计算书。 单桩竖向承载力特征值偏大（侧阻和端阻综合系数取值不对），请复核桩基。． ，扩底取0.73。无扩底取0.95、人防地下室底板在人防荷载组合时未计入水压力，另根据抗浮计算书数据，底板水10 压力取值不足，地下室底板、地梁请重新设计。沿街商铺部分抗浮计算中，将商铺中所有砖砌隔墙均作为上部压重偏不安全，有些 隔墙建成后肯定要拆除，应按最不利情况考虑。 8.4.9条。、板式筏基应作柱边缘11h0处截面的受剪承载力验算，《GB50007-2011》 12、缺电梯井内筒冲切验算结果，单片墙冲切不满足。 300偏大。13、土的水平抗力系数的比例系数取值30. 3，中科院培训资料可取程序默认为 14、外围带干挂的外墙自重荷载偏小，阳台及露台造型柱荷载未输入。 15、设计说明底板为独基加防水板，计算书却按筏板计算，应统一。、请补充板配筋、多桩承台、双柱独立基础、螺旋楼梯、桩基、软弱下卧层、抗拔锚16 杆等计算书。（锚杆计算中应注意钢筋承载能力。） fyk*As/Kt；（单根锚杆承载力计算，根据CECS22:2005:Nt≤）πGB50007-2011计算：Rt≤0.8**d*l*f 单根锚杆承载力计算，根据 根，锚杆抗拔试6抗拔锚杆应明确试验数不得少于总锚杆根数的5%，且不得少于倍；验极限承载力应为抗拔承载力特征值的2且锚杆计算书中计算有误，单根锚杆抗拔承载力特征值 150KN150KN应为设计值，锚杆直径为32与施工图中直径为28不符，请复核。 17、地下室顶板消防车道、消防登高面活载未考虑。消防车道（登高面）荷载应根据板跨大小区分确定。、结构中有异形柱，柱配筋计算原则应按双偏压计算，请复核。18 高层框剪结构柱配筋按单偏压计算应双偏压复核；
PCB设计过程中最容易犯的错误汇总。 一、字符的乱放 1、字符盖焊盘SMD焊片，给印制板的通断测试及元件的焊接带来不便。 2、字符设计的太小，造成丝网印刷的困难，太大会使字符相互重叠，难以分辨。 二、图形层的滥用 1、在一些图形层上做了一些无用的连线，本来是四层板却设计了五层以上的线路，使造成误解。 2、设计时图省事，以Protel软件为例对各层都有的线用Board层去画，又用Board层去划标注线，这样在进行光绘数据时，因为未选Board层，漏掉连线而断路，或者会因为选择Board层的标注线而短路，因此设计时保持图形层的完整和清晰。 3、违反常规性设计，如元件面设计在Bottom层，焊接面设计在Top，造成不便。 三、焊盘的重叠 1、焊盘(除表面贴焊盘外)的重叠，意味孔的重叠，在钻孔工序会因为在一处多次钻孔导致断钻头，导致孔的损伤。 2、多层板中两个孔重叠，如一个孔位为隔离盘，另一孔位为连接盘(花焊盘)，这样绘出底片后表现为隔离盘，造成的报废。 四、单面焊盘孔径的设置 1、单面焊盘一般不钻孔，若钻孔需标注，其孔径应设计为零。如果设计了数值，这样在产生钻孔数据时，此位置就出现了孔的座标，而出现问题。 2、单面焊盘如钻孔应特殊标注。 五、用填充块画焊盘 用填充块画焊盘在设计线路时能够通过DRC检查，但对于加工是不行的，因此类焊盘不能
直接生成阻焊数据，在上阻焊剂时，该填充块区域将被阻焊剂覆盖，导致器件焊装困难。 六、电地层又是花焊盘又是连线 因为设计成花焊盘方式的电源，地层与实际印制板上的图像是相反的，所有的连线都是隔离线，这一点设计者应非常清楚。这里顺便说一下，画几组电源或几种地的隔离线时应小心，不能留下缺口，使两组电源短路，也不能造成该连接的区域封锁(使一组电源被分开)。 七、加工层次定义不明确 1、单面板设计在TOP层，如不加说明正反做，也许制出来的板子装上器件而不好焊接。 2、例如一个四层板设计时采用TOP mid1、mid2 bottom四层，但加工时不是按这样的顺序放置，这就要求说明。 八、设计中的填充块太多或填充块用极细的线填充 1、产生光绘数据有丢失的现象，光绘数据不完全。 2、因填充块在光绘数据处理时是用线一条一条去画的，因此产生的光绘数据量相当大，增加了数据处理的难度。 九、表面贴装器件焊盘太短 这是对通断测试而言的，对于太密的表面贴装器件，其两脚之间的间距相当小，焊盘也相当细，安装测试针，必须上下(左右)交错位置，如焊盘设计的太短，虽然不影响器件安装，但会使测试针错不开位。 十、大面积网格的间距太小 组成大面积网格线同线之间的边缘太小(小于0.3mm)，在印制板制造过程中，图转工序在显完影之后容易产生很多碎膜附着在板子上，造成断线。 十一、大面积铜箔距外框的距离太近 大面积铜箔距外框应至少保证0.2mm以上的间距，因在铣外形时如铣到铜箔上容易造成铜
根据个人及部门同事多年工作经验，整理图纸会审的常见问题如下，仅供同行参考，共同学习： 一、建施图纸： 1、设计说明与各层图纸使用材料、做法不符。各层图纸使用材料、做法与构件详图不符。 2、卫生间、走郎等楼板面降低，梁宽大于墙宽，造成墙脚有梁角。 3、设计墙厚与市场砖规格不符。基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。 隔墙、轻质墙没标明使用材料种类。 建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。 女儿墙、卫生间、等隔墙咼度没标注。 卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。 各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。 当设有明沟时，其门口处有否设盖板。 图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系，楼梯 底、各室内、走廊的标高关系。 门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。 梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在，其空间是否足够。 水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。 屋面或变化层的楼板在室内厅、房上有否砼梁。 门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。
门窗的开启方向和出入口有否障碍或矛盾 屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。 室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。 墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。 地下室的入口高度一般应不小于2.2m,最好能达到2.4m。 裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的 泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。 设有柱、板的凉台的装饰时有否标明内外装饰的分界线。 夕卜墙的外围尺寸与外装饰砖的模数能否相符。 1?消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。 2?地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。 3?地下车库出入封闭楼梯间门未设置乙级防火门。 4?汽车坡道出入口处未设防火卷帘。 5?地下室设喷淋系统后一个防火分区面积仍超过1000平方米。（非车库用房） 6.地下自行车库防火分区面积超过500平方米 7?柴油发电机房与储油间之间未设甲级防火门，且未采取防止油流散的措施。（以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉） 8.设备用房门不应直接开向楼梯间。 9?防火门开启方向朝向变形缝。 10.楼梯电梯间合用前室外窗开启面积小于3.0平方米，不满足高规。 11.复式楼梯及公共楼梯的护栏采用横栏杆；教学楼梯、阳台、平台、低窗所选栏
Pcb板电路版图设计的常见问题 问题1：什么是零件封装，它和零件有什么区别？ 答：(1)零件封装是指实际零件焊接到电路板时所指示的外观和焊点位置。 (2)零件封装只是零件的外观和焊点位置，纯粹的零件封装仅仅是空间的概念，因此不同的零件可以共用同一个零件封装；另一方面，同种零件也可以有不同的封装，如RES2代表电阻，它的封装形式有AXAIL0.4 、AXAIL0.3 、AXAIL0.6等等，所以在取用焊接零件时，不仅要知道零件名称还要知道零件的封装。 (3) 零件的封装可以在设计电路图时指定，也可以在引进网络表时指定。设计电路图时，可以在零件属性对话框中的Footprint设置项内指定，也可以在引进网络表时也可以指定零件封装。 问题2：导线、飞线和网络有什么区别？ 答：导线也称铜膜走线，简称导线，用于连接各个焊点，是印刷电路板最重要的部分，印刷电路板设计都是围绕如何布置导线来进行的。 与导线有关的另外一种线，常称之为飞线也称预拉线。飞线是在引入网络表后，系统根据规则生成的，用来指引布线的一种连线。 飞线与导线是有本质的区别的。飞线只是一种形式上的连线，它只是形式上表示出各个焊点间的连接关系，没有电气的连接意义。导线则是根据飞线指示的焊点间连接关系布置的，具有电气连接意义的连接线路。 网络和导线是有所不同的，网络上还包括焊点，因此在提到网络时不仅指导线而且还包括和导线相连的焊点。 问题3：内层和中间层有什么区别？ 答：中间层和内层是两个容易混淆的概念。中间层是指用于布线的中间板层，该层中布的是导线；内层是指电源层或地线层，该层一般情况下不布线，它是由整片铜膜构成。 问题4：什么是内部网络表和外部网络表，两者有什么区别？ 答：网络表有外部网络表和内部网络表之分。外部网络表指引入的网络表，即Sch 或者其他原理图设计软件生成的原理图网络表；内部网络表是根据引入的外部网络表，经过修改后，被PCB系统内部用于布线的网络表。严格的来说，这两种网络表是完全不同的概念，但读者可以不必严格区分。 问题5：网络表管理器有什么作用？ 答：第一，引入网络表，这种网络表的引入过程实际上是将原理图设计的数据加载到印刷电路板设计系统PCB的过程。PCB设计系统中数据的所有变化，都可以通过网络宏(Netlist Macro)来完成，系统通过比较、分析网络表文件和PCB系统的内部数据，自动产生网络宏。 第二，可以利用网络表管理器直接在PCB系统中编辑电路板各个组件间的连接关

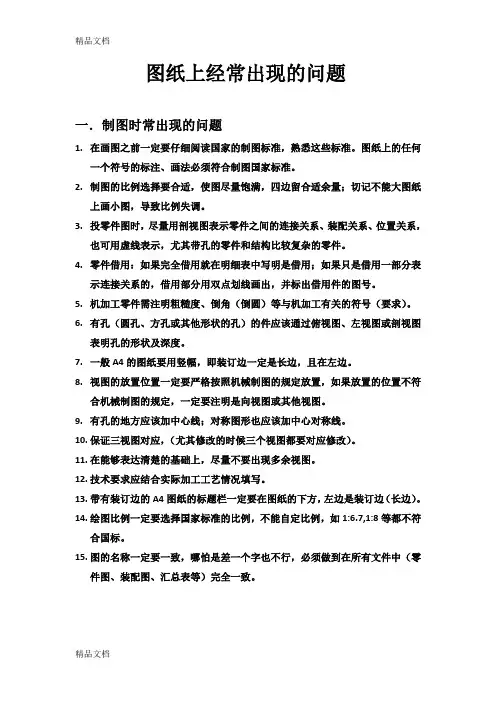

图纸上经常出现的问题 一．制图时常出现的问题 1.在画图之前一定要仔细阅读国家的制图标准，熟悉这些标准。图纸上的任何 一个符号的标注、画法必须符合制图国家标准。 2.制图的比例选择要合适，使图尽量饱满，四边留合适余量；切记不能大图纸 上画小图，导致比例失调。 3.投零件图时，尽量用剖视图表示零件之间的连接关系、装配关系、位置关系， 也可用虚线表示，尤其带孔的零件和结构比较复杂的零件。 4.零件借用：如果完全借用就在明细表中写明是借用；如果只是借用一部分表 示连接关系的，借用部分用双点划线画出，并标出借用件的图号。 5.机加工零件需注明粗糙度、倒角（倒圆）等与机加工有关的符号（要求）。 6.有孔（圆孔、方孔或其他形状的孔）的件应该通过俯视图、左视图或剖视图 表明孔的形状及深度。 7.一般A4的图纸要用竖幅，即装订边一定是长边，且在左边。 8.视图的放置位置一定要严格按照机械制图的规定放置，如果放置的位置不符 合机械制图的规定，一定要注明是向视图或其他视图。 9.有孔的地方应该加中心线；对称图形也应该加中心对称线。 10.保证三视图对应，（尤其修改的时候三个视图都要对应修改）。 11.在能够表达清楚的基础上，尽量不要出现多余视图。 12.技术要求应结合实际加工工艺情况填写。 13.带有装订边的A4图纸的标题栏一定要在图纸的下方，左边是装订边（长边）。 14.绘图比例一定要选择国家标准的比例，不能自定比例，如1:6.7,1:8等都不符 合国标。 15.图的名称一定要一致，哪怕是差一个字也不行，必须做到在所有文件中（零 件图、装配图、汇总表等）完全一致。
