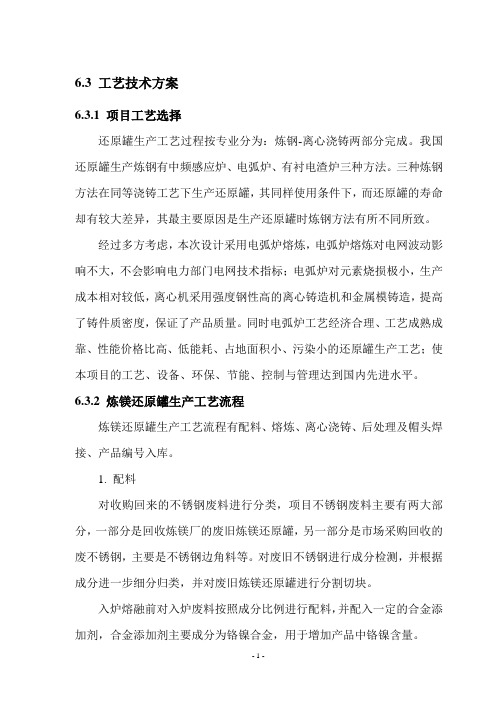

6.3 工艺技术方案
6.3.1 项目工艺选择
还原罐生产工艺过程按专业分为：炼钢-离心浇铸两部分完成。我国还原罐生产炼钢有中频感应炉、电弧炉、有衬电渣炉三种方法。三种炼钢方法在同等浇铸工艺下生产还原罐，其同样使用条件下，而还原罐的寿命却有较大差异，其最主要原因是生产还原罐时炼钢方法有所不同所致。
经过多方考虑，本次设计采用电弧炉熔炼，电弧炉熔炼对电网波动影响不大，不会影响电力部门电网技术指标；电弧炉对元素烧损极小，生产成本相对较低，离心机采用强度钢性高的离心铸造机和金属模铸造，提高了铸件质密度，保证了产品质量。同时电弧炉工艺经济合理、工艺成熟成靠、性能价格比高、低能耗、占地面积小、污染小的还原罐生产工艺；使本项目的工艺、设备、环保、节能、控制与管理达到国内先进水平。6.3.2 炼镁还原罐生产工艺流程
炼镁还原罐生产工艺流程有配料、熔炼、离心浇铸、后处理及帽头焊接、产品编号入库。
1. 配料
对收购回来的不锈钢废料进行分类，项目不锈钢废料主要有两大部分，一部分是回收炼镁厂的废旧炼镁还原罐，另一部分是市场采购回收的废不锈钢，主要是不锈钢边角料等。对废旧不锈钢进行成分检测，并根据成分进一步细分归类，并对废旧炼镁还原罐进行分割切块。
入炉熔融前对入炉废料按照成分比例进行配料，并配入一定的合金添加剂，合金添加剂主要成分为铬镍合金，用于增加产品中铬镍含量。
2. 熔炼
将配好的废料加入电弧炉中进行熔炼。冶炼耐热钢时，加料顺序、冶炼时间、脱氧剂加入时间及钢水包内孕育都直接影响离心件的结晶质量，所以，应严格按照冶炼工艺进行。
3. 离心浇铸
1）还原罐的离心铸造
浇包、浇杯流槽使用前需充分烘烤至近1000℃，型筒使用前应预热到200℃～250℃，然后挂砂和布砂，以形成与钢液隔离开的砂层(厚 3 mm～5 mm)。离心浇注工艺为：出钢并在包中进一步净化和孕育钢液→启动离心机，调速至型简转数逐渐达到700 r.min－1→调整并固定好浇杯及浇嘴→迅速浇注，浇完后撤出浇杯及流槽→约5 min后，钢液凝固并降温至约900℃时停机，吊下型筒→用拉拔器和天车从型筒中拔出还原罐离心件→铸件空冷至常温，进行检验。
2）帽头的砂型铸造
帽头的铸造采用水玻璃砂型，可采用一箱四模造型，使用一块模板以固定4个模样，造型时用风动捣固机捣砂。砂型造好后应烘干、硬化，而后刷一层锆英醇基涂料并点燃后合型即可浇注。耐热钢冷却快并易氧化形成氧化铬膜，所以应快浇，并于开浇完后在浇冒口处覆盖一层珍珠岩保温，以充分发挥冒口的补缩作用，浇注后约1 h打箱清理。采用水爆清砂，可使帽头铸件表面光洁不粘砂。
4. 后处理及帽头焊接
铸造的还原罐筒因两端断面不平整不便于后续加工，需对还原罐筒两
端进行车床加工车平。车平后还原罐筒送至装配车间进行帽头的焊机，还原罐只需焊机一段帽头。焊接时现对焊缝间隙进行点焊固定，再采用自动焊机焊机进行焊接。
5. 产品编号入库
焊接完成焊缝处理后即完成产品全部生产流程，产品检验合格后编号入库待售。项目工艺流程图见下图。
图6-1 炼镁还原罐铸造工艺流程图6.4设备方案
6.4.1设备选型原则
本项目设备选型依据以下原则：
1. 选择符合技术先进、可靠和经济合理性；
2. 项目建设规模、产品方案和工艺技术相适应，满足要求；
3. 产品品种和质量的要求；
4. 原材料、水、电等能源的单耗，满足环境保护要求；
5. 可靠性、成熟性，保证生产和质量稳定；
6. 设备与辅助设备之间相互配套。
因此，本项目工艺设备选型主要依靠国内采购或者自制，通用设备均选用优质、高效、节能的产品，非标设备制造应严格遵循有关规范规定。
6.4.2设备选型
设备明细表详见表6-1。
表6-1 项目设备明细表
6.3 工艺技术方案 6.3.1 项目工艺选择 还原罐生产工艺过程按专业分为：炼钢-离心浇铸两部分完成。我国还原罐生产炼钢有中频感应炉、电弧炉、有衬电渣炉三种方法。三种炼钢方法在同等浇铸工艺下生产还原罐，其同样使用条件下，而还原罐的寿命却有较大差异，其最主要原因是生产还原罐时炼钢方法有所不同所致。 经过多方考虑，本次设计采用电弧炉熔炼，电弧炉熔炼对电网波动影响不大，不会影响电力部门电网技术指标；电弧炉对元素烧损极小，生产成本相对较低，离心机采用强度钢性高的离心铸造机和金属模铸造，提高了铸件质密度，保证了产品质量。同时电弧炉工艺经济合理、工艺成熟成靠、性能价格比高、低能耗、占地面积小、污染小的还原罐生产工艺；使本项目的工艺、设备、环保、节能、控制与管理达到国内先进水平。6.3.2 炼镁还原罐生产工艺流程 炼镁还原罐生产工艺流程有配料、熔炼、离心浇铸、后处理及帽头焊接、产品编号入库。 1. 配料 对收购回来的不锈钢废料进行分类，项目不锈钢废料主要有两大部分，一部分是回收炼镁厂的废旧炼镁还原罐，另一部分是市场采购回收的废不锈钢，主要是不锈钢边角料等。对废旧不锈钢进行成分检测，并根据成分进一步细分归类，并对废旧炼镁还原罐进行分割切块。 入炉熔融前对入炉废料按照成分比例进行配料，并配入一定的合金添加剂，合金添加剂主要成分为铬镍合金，用于增加产品中铬镍含量。
2. 熔炼 将配好的废料加入电弧炉中进行熔炼。冶炼耐热钢时，加料顺序、冶炼时间、脱氧剂加入时间及钢水包内孕育都直接影响离心件的结晶质量，所以，应严格按照冶炼工艺进行。 3. 离心浇铸 1）还原罐的离心铸造 浇包、浇杯流槽使用前需充分烘烤至近1000℃，型筒使用前应预热到200℃～250℃，然后挂砂和布砂，以形成与钢液隔离开的砂层(厚 3 mm～5 mm)。离心浇注工艺为：出钢并在包中进一步净化和孕育钢液→启动离心机，调速至型简转数逐渐达到700 r.min－1→调整并固定好浇杯及浇嘴→迅速浇注，浇完后撤出浇杯及流槽→约5 min后，钢液凝固并降温至约900℃时停机，吊下型筒→用拉拔器和天车从型筒中拔出还原罐离心件→铸件空冷至常温，进行检验。 2）帽头的砂型铸造 帽头的铸造采用水玻璃砂型，可采用一箱四模造型，使用一块模板以固定4个模样，造型时用风动捣固机捣砂。砂型造好后应烘干、硬化，而后刷一层锆英醇基涂料并点燃后合型即可浇注。耐热钢冷却快并易氧化形成氧化铬膜，所以应快浇，并于开浇完后在浇冒口处覆盖一层珍珠岩保温，以充分发挥冒口的补缩作用，浇注后约1 h打箱清理。采用水爆清砂，可使帽头铸件表面光洁不粘砂。 4. 后处理及帽头焊接 铸造的还原罐筒因两端断面不平整不便于后续加工，需对还原罐筒两
镁的冶炼方法主要分为两种：一是硅热还原法;二是电解法。目前国内的原镁厂家大都采用硅热还原法中的皮江法，以下就比较成熟的皮江法作简单的介绍。 皮江法生产金属镁是以煅烧白云石或菱镁矿石为原料、硅铁为还原剂、萤石为催化剂，进行计量配料。粉磨后压制成球，称为球团。将球团装入还原罐中，加热到1200℃，内部抽真空至13.3Pa或更高，则产生镁蒸气。镁蒸气在还原罐前端的冷凝器中形成结晶镁，亦称粗镁。再经加熔剂精炼，产出商品镁锭，即精镁。 皮江法炼镁生产工序： （1）白云石煅烧：将白云石在回转窑或竖窑中加热至1100～1200℃，烧成煅白（MgOCaO）。 （2）配料制球：将煅白、硅铁粉和萤石粉计量配料、粉磨，然后压制成球。 （3）还原：将料球在还原罐中加热至（1200+10）℃，在13.3Pa或更高真空条件下，保持8～10小时，氧化镁还原成镁蒸气，冷凝后成为粗镁。 （4）精炼铸锭：将粗镁加热熔化，在约710℃高温下，用熔剂精炼后，铸成镁锭，亦称精镁。 （5）酸洗：将镁锭用硫酸或硝酸清洗表面，除去表面夹杂，使表面美观。 镁合金的冶炼技术 镁合金熔炼工艺的关键是阻燃保护，其次是必须进行精炼处理以去除镁合金熔体中的金属杂质和非金属杂质夹渣及有害气体。 （1）准备工作 备齐工具，检查坩埚，清理炉膛内渣子等杂物，检修电阻丝，保证测温热电偶处在正常位置，使电气控制和自动控温正常，灵敏准确； （2）坩埚、炉料预热 炉料预热去除水分，防止爆炸等安全事故，同时减少炉料中水分带入合金液中的气体含量增加。 （3）装料熔化 在已预热的坩埚中加入预热的炉料，升温熔化。 （4）合金化和精炼 待温度升到熔化温度以上镁锭熔化后加入中间合金，并充分搅 拌使之均匀，再升温至适当的温度，向熔液中撒入精炼剂精炼。此过程关键是要控制好合金加入量和精炼的温度，这是由不同种类的合金决定的。 5）静置
金属镁回转窑是专业煅烧金属镁的设备。设备由回转筒体、支承装置、带挡轮支承装置和窑头、窑尾密封装置、喷煤管装置等部分组成。金属镁回转窑窑体与水平呈一定的斜度，整个窑体由托轮装置支承，并有控制窑体上下窜动的挡轮装置。传动部分除设置主传动外，还设置了为保证在主传动电源中断时仍能使窑体慢速转动、防止窑体变形的辅助传动装置。窑头采用壳罩式密封，窑尾装有轴向接触式密封装置，保证了密封的可靠性。
金属镁回转窑的优势: 1、金属镁回转窑窑头处配置竖立冷却器不仅可使高温物料骤冷，提高产品活性度，也便于运输、储存。同时还能得到较高温度的入窑二次风。能有效地提高窑内烧成温度，降低燃料消耗。 2、金属镁回转窑的产量高。非常适合大型活性石灰生产线。 3、金属镁回转窑物料利用率极高，融入低碳环保新元素。
4、金属镁回转窑在窑尾配置竖立预热器可充分利用回转窑内煅烧产生的高温烟气，将得物料从常温预热到初始分解温度状态。这不仅能大大提高回转窑的产量，还能降低单位产品热耗。 金属镁回转窑工艺流程简述 (1)将原料(白云石)由破碎机破碎至合格的物料(30-40mm)。 (2)经由回转窑烧结，煅烧成煅白。 (3)经冷却机冷却。
(4)再经过球磨机磨成粉。 (5)再经压球机压成球。 (6)经破碎后与硅铁粉和萤石粉混合均匀制团。 (7)装入耐热不锈钢还原罐内，置于还原炉中，在1200-1250℃及真空的1.33Pa真空度下还原制取粗镁。 (8)经过熔剂精制、铸锭、表面处理得到成品镁锭。 各种型号回转窑设备，设备加工定做服务来豫晖。设备采
用先进技术和安装调试方法，精心施工，从安装到调试，再到试生产，实行全方位的质量管理，深受广大用户的信赖和好评！（YHzp）
金属镁还原罐介绍 在皮江法炼镁技术的工艺装备中,还原罐是最重要的装备单元,属易消耗部件。其典型结构由半球型封头、直筒罐体和冷却水套等三部分组成。还原罐工作条件恶劣,一般是在1180℃~1200℃的高温及罐内抽真空的条件下长期工作,所以要求还原罐具有良好的高温抗氧化、抗腐蚀性能,以及足够的高温强度和综合机械性能。宁夏奥特龙金还原罐的制造技术炼镁还原罐罐体由罐身和帽头焊接而成。目前,罐身一般采用离心铸造工艺,帽头采用砂型铸造,半球端底和筒体的连接采用焊接工艺,冷却水套采用铆焊件。 其生产工艺主要包括: (1)型筒转速的确定在离心铸造过程中,熔融的钢水在旋转的铸型里,在离心力的作用下,钢水布满铸型内表面且随之转动,最后形成铸管。其优点为:金属组织致密,晶粒细化;力学性能高,可达到锻件的性能指标;尺寸精度高,成品率也高。 (2)耐热不锈钢冶炼工艺(3)还原罐的离心铸造工艺(4)帽头的砂型铸造工艺(5)罐身与帽头的焊接工艺(6)试压还原罐罐身与帽头焊接完毕后,罐内通入0.5MPa压缩空气放在水槽中进行打压试验,持续8分钟若无气泡排出即为合格品。 还原罐生产中易产生的缺陷主要有: 裂纹,解决方法为采取措施使型筒各部位温度、涂料层厚度均匀一致,提高铸型精度,定时修整铸型,提高铸管机的平稳性。 冷隔、铁豆、凸凹不平,解决办法为调整浇注槽的位置,提高钢水的浇注温度,提高涂料的强度。 罐身内表面有夹渣、气孔,解决方法为提高钢水的浇注温度及罐身平稳性,以利于钢水中的杂质和气体顺利地浮出罐身的自由表面;提高钢水的质量,减少钢水中的杂质,提高涂料的高温强度,降低有机物的含量,减少其发气量。 还原罐的材质选择长期以来,人们以延长使用寿命、降低生产成本为目标,对还原罐制造技术进行了多方面的广泛研究;比较而言,关于皮江法炼镁的工艺及设备的研究不多,至今在工艺与设备方面没有实质性的改变。还原罐按材质可分为金属材料、金属与金属/非金属复合材料和非金属材料三类。 (1)金属还原罐耐热钢是使用最广泛、制造技术相对最成熟的还原罐制造材料。长期以来,人们对耐热钢还原罐的制造技术进行了大量的研究,通过合金化、调整成分、优化配料、控制冶炼、铸造工艺以及改善罐体结构等等手段,不同程度地改善和提高了还原罐的质量,延长了其使用寿命。但由于材料本身性质的限制,耐热钢材质的还原罐使用寿命不可能有大幅度的提高。 (2)复合材料还原罐从上世纪60年代开始以碳素钢或无镍、低镍耐热钢等金属材料为基体,在表面覆以各种涂层作为防护层,制造具有复合结构还原罐的研究,开创了复合材料技术制造炼镁还原罐的历史。近年来采用复合方式制造还原罐方面的技术发明活动相当活跃,复合材料还原罐的前景大有希望。 (3)非金属材料还原罐使用非金属材料的主要出发点是抵抗高温氧化与腐蚀,对还原罐的强度、气密性、热效率等相关问题缺乏必要的考虑。目前尚未见到实际使用的可靠技术数据与成功应用的权威报道。非金属材料应用于制造还原罐的前景尚不明朗。 还原罐的使用寿命目前还原罐基本上是用高铬镍合金钢铸造成的,使用寿命较短,一般不超过2~3个月,由此导致还原罐生产成本居高不下一直是炼镁厂家关切的问题。 炉内烟气的氧化性气氛的强弱是影响罐使用寿命的主要因素。目前,国内可供制作还原罐的合金钢较少。合金钢的最高抗氧化临界温度仅为1200℃。由于合金钢罐长期在抗氧化临界温度的上限使用,表面氧化,产生起皮、氧化层剥落、再起皮、再氧化等现象,罐壁逐渐
金属镁冶炼工艺比较 李晓波 （山西阳煤丰喜股份责任有限公司闻喜复肥分公司闻喜礼元镇ＰＣ０４３８０２） 摘要：阐述了皮江法炼镁的存在的问题，提出了解决措施，指明了冶炼金属镁的最佳工艺是渣炼镁。 关键词：电解镁皮江法炼镁回转窑无渣炼镁硅铁Magnesium metal smelting process is compared Li Xiao-bo (Shanxi YangMei FengXi wenxi compound branch shares responsibility co., LTD Wenxi li yuan town pc043802) Abstract: expounds the existing problems of smelting magnesium was numerically simulated, and the solution measures are put forward, pointed out the best technology of smelting magnesium metal magnesium smelting slag. Key words: Electrolytic magnesium Pidgeon magnesium smelting Rotary kiln No slag smelting magnesiumＦerrosilicon 2000年到今天, 中国金属镁企业均向万吨级转向,其总生产能力已超过80万吨/年，而全世界金属镁的使用量在60万吨/年以上，也就是说供大于求已是不争之实事，如何解决此矛盾，使企业走出困境，重点分析硅热法（皮江法）炼镁及碳热法炼镁。

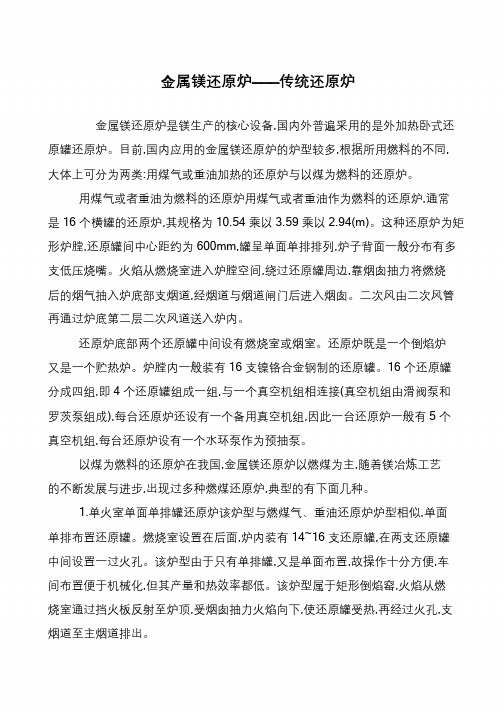

书山有路勤为径，学海无涯苦作舟 金属镁还原炉———传统还原炉 金属镁还原炉是镁生产的核心设备,国内外普遍采用的是外加热卧式还原罐还原炉。目前,国内应用的金属镁还原炉的炉型较多,根据所用燃料的不同, 大体上可分为两类:用煤气或重油加热的还原炉与以煤为燃料的还原炉。 用煤气或者重油为燃料的还原炉用煤气或者重油作为燃料的还原炉,通常 是16 个横罐的还原炉,其规格为10.54 乘以3.59 乘以2.94(m)。这种还原炉为矩形炉膛,还原罐间中心距约为600mm,罐呈单面单排排列,炉子背面一般分布有多支低压烧嘴。火焰从燃烧室进入炉膛空间,绕过还原罐周边,靠烟囱抽力将燃烧 后的烟气抽入炉底部支烟道,经烟道与烟道闸门后进入烟囱。二次风由二次风管再通过炉底第二层二次风道送入炉内。 还原炉底部两个还原罐中间设有燃烧室或烟室。还原炉既是一个倒焰炉 又是一个贮热炉。炉膛内一般装有16 支镍铬合金钢制的还原罐。16 个还原罐分成四组,即4 个还原罐组成一组,与一个真空机组相连接(真空机组由滑阀泵和罗茨泵组成),每台还原炉还设有一个备用真空机组,因此一台还原炉一般有5 个真空机组,每台还原炉设有一个水环泵作为预抽泵。 以煤为燃料的还原炉在我国,金属镁还原炉以燃煤为主,随着镁冶炼工艺 的不断发展与进步,出现过多种燃煤还原炉,典型的有下面几种。 1.单火室单面单排罐还原炉该炉型与燃煤气、重油还原炉炉型相似,单面 单排布置还原罐。燃烧室设置在后面,炉内装有14~16 支还原罐,在两支还原罐 中间设置一过火孔。该炉型由于只有单排罐,又是单面布置,故操作十分方便,车 间布置便于机械化,但其产量和热效率都低。该炉型属于矩形倒焰窑,火焰从燃 烧室通过挡火板反射至炉顶,受烟囱抽力火焰向下,使还原罐受热,再经过火孔,支烟道至主烟道排出。
金属用还原罐项目 1.建设内容与规模 炼镁用还原罐生产线，年产400000支（分三期进行）其中一期年产100000支还原罐。 2. 原料来源 本项目所需生产原料主要有废钢、镍板、硅铁、锰铁、铬铁、氮化铬铁、硅钙、稀土硅铁、铝锭等。废钢可从当地的厂矿收购，也可从金属镁厂回收废旧还原罐作为生产原料；镍板可从西安和兰州采购；硅铁、锰铁、铬铁、硅钙、稀土硅铁等可从包头购入。 3.生产方法 硅热法炼镁一般还原炉炉温控制在1200-1220℃，还原周期10-12小时、真空度5-10Pa。炼镁还原罐在高温、高真空度下较长期使用。因此，要求还原罐材质必须具有高温强度、良好的抗氧化性、抗热腐蚀性、抗高温蠕变能力、高气密性、还具有良好的焊接和机械加工性能。还原罐的使用寿命不仅制约皮江法炼镁的产量，而且影响炼镁的能耗、成本；如果出现还原罐微漏还会降低粗镁.精镁质量。 还原罐生产工艺过程按专业分为：炼钢---离心浇铸两部分完成。我国还原罐生产炼钢有中频感应炉、电弧炉、有衬电渣炉三种方法。三种炼钢方法在同等浇铸工艺下生产还原罐，其同样使用条件下，而还原罐的寿命却有较大差异，其最主要
原因是生产还原罐时炼钢方法有所不同所致。 中频感应电炉.有衬电渣炉熔炼合金钢；采用离心铸造法铸造还原罐。本项目选择了技术先进、经济合理、工艺成熟成靠、性能价格比高、低能耗、占地面积小、污染小的还原罐生产工艺；使本项目的工艺、设备、环保、节能、控制与管理达到国内先进水平。 4.项目建设的必要性和条件 园区镁产业发展的需要 镁合金工业生产链的第一个环节是生产金属镁。，在我国大都是采用皮江法生产金属镁。由于用皮江法生产金属镁具有投资少、建设周期短、见效快等优点，近年来，在我国建起了上百家皮江法金属镁厂，推动了我国金属镁行业的发展壮大，也为当地经济发展做出了贡献。但由于金属镁是初级产品，市场竟争激烈，产品价格波动很大，造成不少企业经营困难、效益低下。还有一个重要原因就是生产金属镁所用还原罐供不应求，而且质量低劣、价格偏高、工作寿命不长，制约了我国金属镁行业的发展。 目前，我国金属镁行业进入新一轮升级改造和整合阶段，那些生产规模偏小、环境污染严重的金属镁厂将被关停，新建和改造后的金属镁企业其生产规模将会加大，而且生产设备先进、生产工艺更趋合理、环境污染情况也会大为改善。同时为提高产品性能、降低生产成本，对金属镁生产中的重要消耗材
宁夏金属镁市场前景分析中国科学院院士和中国工程院院士师昌绪在“中国镁业发展高层论坛”上指出：“镁是包括海洋在内地球表层最为丰富的金属元素，在诸多金属趋于枯竭的今天，大力开发金属镁材料是实现可持续发展的重要保证”。我区在经济社会“十一五”发展规划中，将金属镁列入新材料工业的重要发展内容之一。那么我区金属镁的发展前景究竟如何呢？下面做些粗浅分析，以供参考。 一、金属镁的应用前景十分广阔 镁是常用金属中最轻的一种，密度为1.74g/cm3，比刚度（刚度与质量之比）接近铝合金和钢。就目前而言，镁的应用主要集中在铝合金生产、压铸生产、炼钢脱硫三大领域，分别占消费总量的43％、35％和13％。同时还用在稀土合金、阴极保护材料、金属还原剂和化工行业等广泛领域。其中镁合金的应用前景最为广阔，由于镁合金具有较好的加工性能、重量轻、韧性大、屏蔽性良好以及较强的抗震减噪性能，被广泛应用于航空航天、汽车零部件、3C产品等军用工业、民用工业的各个领域。世界镁的消费区域主要集中在北美和欧洲地区，其消费量约占全球总消费量的3/4。 同时，由于镁合金具有极强的可再回收利用特性，以及其生产利用过程具有“一次污染、终身清洁”优点，越来越多的受到人们的青睐，应用范围正在迅速拓展，用量也在急剧增加。据预测，通用汽车和福特汽车公司预计在今后的20年内每辆汽车的镁合金用量将从目前的3公斤提高到100公斤。另外镁合金在电器和家电, 尤其是3C （指计算机Computer、通讯Commu－nication和消费电子产品Cons
umerElectronic的简称）以及航空航天领域的应用量也将呈现出大幅度增长的势头，具有广阔的市场发展前景。 二、世界金属镁生产及消费概况 镁的生产方法有两大类，即氯化熔盐电解法和热还原法（皮江法等）。当前，西方发达国家已基本不进行对环境影响较大的原镁生产，而进行具有优良特性的镁合金的研究与开发。世界产量目前50-60万吨，正处于迅速增长阶段。国际上原镁生产以中国、加拿大、澳大利亚、独联体国家为主。以2002年为例，世界原镁产量分布：中国27万吨，加拿大11.7万吨，美国4.5万吨，挪威4.2万吨，俄罗斯4万吨，以色列2.75万吨，法国1.7万吨，乌克兰1.5万吨，巴西1. 2万吨，哈萨克斯坦1万吨，塞尔维亚0.5万吨，印度900吨。 我国具有丰富的镁资源，原镁产能、产量和出口均居世界首位。已探明菱镁矿储量约27亿吨，白云石储量40亿吨以上，青海柴达木盆地的33个盐湖中共含镁盐约31.5亿吨。青海盐湖钾镁资源的开发利用已被列入西部大开发的重大产业项目，计划建成年产5万吨镁合金的工厂。2005年全国原镁产量为47万吨，其中山西省生产30万吨，占全国总产量的64％；宁夏2.2万吨，约占全国总产量的5％。 三、宁夏金属镁发展现状及竞争力分析 资源存量方面，宁夏冶镁白云岩基础储量达到13576万吨（宁夏“十一五”特色优势产业重点项目规划研究专题报告之一《特色优势材料产业重点项目规划研究》第13页），主要分布于宁夏吴忠市、石嘴山市，而且镁含量比较高，如吴忠市太阳山镇的冶镁白云岩含镁
第1 页共50 页
第 2 页 共 50 页 金属镁工艺操作规程 金属镁是当前一种新型工业材料，而冶炼镁业是一项高温、高压、 高转速，易燃、易爆、易中毒的行业，了解与掌握炼镁工艺规程，规 范操作、熟练操作是冶炼镁业的关键所在。冶炼镁业由白云石经煅白、 配料压球、还原、精炼最后成为镁块，其每一环节都关系到镁的产出 率。 从第一环节煅白开始，煅烧温度过高，煅白会过烧，虽然煅白的 灼减量低，但其水化活性度也低。煅烧温度偏低，煅白残留的CO 2量 大，即碳酸盐未分解彻底，灼减量就高。对于耐磨指大，热强低的白 云石其煅烧时间相应缩短，否则煅烧出的白云石不是过烧就是生烧。 因此灵活调节温度，根据石质把握煅烧时间非常重要。 煅烧白云石的吸湿和二氧化碳（CO 2）全相同，而且时间越长， 吸湿越大，氢氧化钙[Ca （OH ）2]和碳酸钙[CaCO 3]不仅能氧化还原析 出的镁，生成氧化镁和氧化钙，而且还能氧化还原剂硅铁中的硅（Si ）， 同时吸湿后的煅烧白云石在真空和比较低的温度一并发生离解，使反 应区的剩余压力增大，减慢镁的升华速度。因此，煅烧白云石不宜长 期存放，应尽快投入到下一道工序。 竖窑要求白云石粒度较小（50—200MM ），炉料要均匀，竖窑操作 简单，煅烧活性度高，灼减量低，并且无论白云石是何种结构，只要 控制好工艺条件，料满预热好，其煅烧效果均很好，因此，煅烧出口 的煅白温度控制在300—400℃之间，有利于还原反应。
第 3 页 共 50 页 硅热法炼镁采用的还原剂应具有足够的还原能力，钙、硅、碳化 钙及炭质材料等均能将镁从氧化镁[MgO]中还原出来，还原剂的还原 能力按AL 、Si 、CaC 2的顺序递减的，从经验观点出发，在硅热法炼 镁中，通常是用硅铁作还原剂。 硅铁还原剂对于硅热法炼镁的还原过程是十分重要的，硅铁的反 应性与硅铁中的Si 、 Fe 、SiO 2、 FeSi 等组分有关，还原性能最好 的是Si ，其它的Fe —Si 化合物反应速度较小，而且随着铁含量的增 加，还原反应不易进行，含硅量高的硅铁脆而硬，易碎，易氧化。在 硅铁中含硅量85%以上的硅铁几乎全是Si 存在，含硅量75%的硅铁， 由Si 和Fe 、 SiO 2组成，其硅铁不适合硅热法炼镁，先用含硅量最高 的硅铁作还原剂，不仅其反应好，而且硅的利用率也高，但是工业生 产中，仍选用75%Si 的SiFe ，故常用Si 量75%的Si 作业硅热法的还 原剂。 硅热法炼镁的还原过程属于固相反应过程。对固相反应来说，要 求炉料有较细的粒度，并具有较大的比表面，即炉料越细越好，但是 炉料太细，压形时压缩比小，又难于成形，故炉料的细度必须控制在 一定的范围内，炉料的细度对镁的还原效率，硅的利用率有较大的影 响，炉料的粒度比不恰当，不仅影响还原效率，还影响团块的抗压强 度，所以炉料中的粒度比是非常重要的。 煅白的强度不大，一般比较易磨，白云石矿物结构不同，所以锻 白也呈现不同性质，网状结构的白云石其煅白成六方菱形结构的块
精心整理 蓄热式还原炉安全技术操作规程 沃克能源科技有限公司 2009年12月 蓄热式技术简介： 蓄热式高温燃烧技术是当今国际上先进的燃烧技术，在国际上也被称为高温燃烧技术（HTAC ）。 200℃以下。 1.233.13.1.1检查炉前及两侧炉墙的煤气阀是否关闭。如未关闭，要进行关闭操作。 3.1.2检查引风机、鼓风机安装有无松动现象，风机安装是否坚实可靠，皮带松紧度是否合适。 3.1.3检查引风机的调风门是否关闭。如未关闭，要进行关闭操作。 3.1.4检查三通换向阀门工作是否良好，有无封闭不严的现象。 3.1.5检查控制系统是否运行正常，也就是在冷态调试是否合格。 3.1.6检查压缩空气源的压力是否大于0.3MPa 。如气源压力不足，要检查原因并排除故障。
3.1.7检查气动系统有无漏气现象，把气动元件的三联件压力调整到0.5MPa。检查三联件加装的润 滑油是否合适。 3.2点火前煤管道的吹扫、送气和放散 煤气管道上的任何作业必须遵循GB222-86《工业企业煤气安全规程》。用氮气作吹扫介质对煤气管道进行吹扫。 3.2.1吹扫、放散和送气工作开始前，首先必须确认已准备好如下事项： （1）确认煤气已送到炉区煤气总管的密闭阀前，并确认密闭阀完全关闭； （2 （3 （4 3.2.2 (1) (2) (3) 3.2.3 (1) (2) (3)各取样 (4) 3.3 3.3.1炉子点火必须具备的条件 （1）仪表系统已经进入工作状态，各控制回路置于“手动”状态； （2）换向阀电控系统已处于待机状态； （3）压缩空气系统已供气，压力指示大于0.3MPa。 3.3.2点火升温操作 (1)烘炉曲线 烘炉曲由耐火材料供货厂家提供，一般应有150℃、300℃、600℃、900℃几个保温台阶；
(19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 (45)授权公告日 (21)申请号 201920247735.2 (22)申请日 2019.02.26 (73)专利权人 内蒙古金石镁业有限公司 地址 750312 内蒙古自治区阿拉善盟阿拉 善左旗腾格里经济技术开发区 (72)发明人 曹发栋 张开保 刘金刚 王增乐 (74)专利代理机构 合肥市泽信专利代理事务所 (普通合伙) 34144 代理人 方荣肖 (51)Int.Cl. C22B 26/22(2006.01) (54)实用新型名称 一种镁锭还原罐用锥形内筒水夹套及其镁 锭还原装置 (57)摘要 本实用新型公开了一种镁锭还原罐用锥形 内筒水夹套及其镁锭还原装置。水夹套用于收纳 冷凝结晶桶，且与还原罐相连，并包括内筒、外 筒、定位筒以及多块隔板。内筒套在冷凝结晶桶 外，且冷凝结晶桶半径较大的一端与还原罐相 邻。内筒与还原罐相连，内筒的侧壁与冷凝结晶 桶的轴向之间具有夹角。外筒与内筒围成一个密 闭的水室。隔板安装在水室内，并将水室分隔成 多个冷却腔。每块隔板上开设通孔，位于隔板两 侧的冷却腔通过对应的通孔连通。在相邻的两块 隔板中，通孔位于内筒的相对两侧。本实用新型 解决了镁蒸汽在结晶桶外结晶造成结晶桶卡住 不易取出的问题，减少取出还原罐并割开水夹套 取出结晶桶的概率，减少劳动强度，提高粗镁产 量， 降低生产成本。权利要求书2页 说明书6页 附图3页CN 209669322 U 2019.11.22 C N 209669322 U
权 利 要 求 书1/2页CN 209669322 U 1.一种镁锭还原罐用锥形内筒水夹套，其用于收纳呈锥形的冷凝结晶桶(3)，且与还原罐(7)相连；所述水夹套包括： 内筒(4)，其套在冷凝结晶桶(3)外，且冷凝结晶桶(3)半径较大的一端与还原罐(7)相邻； 与内筒(4)同轴设置的外筒(5)，其套在内筒(4)外，并与内筒(4)围成一个密闭的水室(6)； 其特征在于，内筒(4)呈锥形，且半径较小的一端与还原罐(7)相连；内筒(4)的侧壁与冷凝结晶桶(3)的轴向之间具有夹角；所述水夹套还包括： 呈漏斗状的定位筒(13)，其设置在内筒(4)内，并与冷凝结晶桶(3)同轴设置；定位筒(13)半径较大的一端贴在内筒(4)的内壁上，并与还原罐(7)相邻，定位筒(13)半径较小的一端插入在冷凝结晶桶(3)中；以及 平行设置的多块环形隔板(16)，其安装在水室(6)内，并将水室(6)分隔成多个冷却腔 (17)；每块隔板(16)上开设通孔(18)，位于隔板(16)两侧的冷却腔(17)通过对应的通孔 (18)连通；在相邻的两块隔板(16)中，两个通孔(18)位于内筒(4)的相对两侧。 2.如权利要求1所述的镁锭还原罐用锥形内筒水夹套，其特征在于，所述水夹套还包括： 进水接口(1)，其安装在外筒(5)上，且连通水室(6)，并与内筒(4)半径较大的一端相邻； 出水接口(2)，其安装在外筒(5)上，且连通水室(6)，并与内筒(4)半径较小的一端相邻； 其中，冷却水从进水接口(1)进入，并分别通过各个通孔(18)而依次流过各个冷却腔(17)，并从出水接口(2)流出。 3.如权利要求1所述的镁锭还原罐用锥形内筒水夹套，其特征在于，内筒(4)的侧壁与冷凝结晶桶(3)的轴向之间的夹角为1度。 4.如权利要求1所述的镁锭还原罐用锥形内筒水夹套，其特征在于，冷凝结晶桶(3)较粗的一端的外径小于内筒(4)较细的一端的内径，内筒(4)较细的一端的外径与还原罐(7)的外径相等。 5.如权利要求1所述的镁锭还原罐用锥形内筒水夹套，其特征在于，所述水夹套还包括： 抽真空接口(12)，其一端安装在内筒(4)上并连通内筒(4)的内腔，另一端穿过水室(6)并位于外筒(5)外。 6.如权利要求5所述的镁锭还原罐用锥形内筒水夹套，其特征在于，定位筒(13)的侧壁上开设多个透气孔(19)，且抽真空接口(12)通过透气孔(19)与冷凝结晶桶(3)的内腔贯通。 7.如权利要求6所述的镁锭还原罐用锥形内筒水夹套，其特征在于，定位筒(13)具有弧形侧壁，透气孔(19)开设在所述弧形侧壁上，冷凝结晶桶(3)卡在所述弧形侧壁上。 8.如权利要求1所述的镁锭还原罐用锥形内筒水夹套，其特征在于，所述水夹套还包括： 呈筒状的隔热结构(21)，其设置在内筒(4)内，且定位筒(13)安装在隔热结构(21)的内壁上；隔热结构(21)具有向内筒(4)一侧凸起的弧面，沿着内筒(4)较粗的一端至较细的一 2
皮江法炼镁的工艺流程及其优缺点 （来源：全球五金网日期：2010-6-9 点击：95 ） 镁的冶炼方法总体上可分成三种：一种是电解法；一种是硅热法（皮江法）；另一种是碳热法。 皮江法炼镁的主要工艺流程是：白云石在回转窑或立窑中煅烧成煅白，经破碎后与硅铁粉（含硅75％）和萤石粉（含GaF2）＝95％）混合均匀制团，装入耐热不锈钢还原罐内，置于还原炉中，在1200-1250℃及真空的1.33Pa 真空度下还原制取粗镁，经过熔剂精制、铸锭、表面处理得到成品镁锭。 皮江法炼镁是中国现行普遍应用的一种方法：其优点是： 1、规模能大能小，原材料可就地取材； 2、成本相对电解法较低； 3、技术不难掌握； 4、在九十年代经济效益可观； 5、镁的等级质量略高于电解镁等。 皮江法炼镁缺点：生产1 吨金属镁锭需要有消耗白云石12-14吨；无烟煤及烟煤8-10吨；副产还原渣5-6吨，这些还原渣目前还没有发现更好的用途，污染环境；劳动强度大，原料车间粉尘污染严重。镍含量太低，如要回收用浮选法，但杂质镁可能不易控制。 一般工厂用什么冶炼镁，对人体有害吗？ 答：有害。 镁是在自然界中分布最广的十个元素之一，但由于它不易从化合物中还原成单质状态，所以迟迟未被发现。长时期里，化学家们将从含碳酸镁的菱镁矿焙烧获得的镁的氧化物苦土当作是不可再分割的物质。在1789年拉瓦锡发表的元素表中就列有它。1808年，戴维在成功制得钙以后，使用同样的办法又成功的制得了金属镁。从此镁被确定为元素，并被命名为magnesium，元素符号是Mg。 镁是一种参与生物体正常生命活动及新陈代谢过程必不可少的元素。镁影响细胞的多种生物功能：影响钾离子和钙离子的转运，调控信号的传递，参与能量代谢、蛋白质和核酸的合成；可以通过络合负电荷基团，尤其核苷酸中的磷酸基团来发挥维持物质的结构和功能；催化酶的激活和抑制及对细胞周期、细胞增殖及细胞分化的调控；镁还参与维持基因组的稳定性，并且还与机体氧化应激和肿瘤发生有关。 镁的吸收代谢：成人身体总镁含量约25g，其中60%~65%存在于骨、齿，27%分布于软组织。食物中的镁在整个肠道均可被吸收，但主要是在空肠末端与回肠部位吸收，吸收率一般约为30%。膳食中促进镁吸收的成分主要有氨基酸、乳糖等；抑制镁吸收的主要成分有过多的磷、草酸、植酸和膳食纤维等。成人从膳食中摄入的镁大量从胆汁、胰液和肠液分泌到肠道，其中60%~70%随粪便排出，部分从汗和脱落的皮肤细胞丢失。 镁离子是生物机体中含量较多的一种正离子，其量在整体中仅次于钙、钠、钾而居第四位；镁离子在细胞内的含量则仅次于钾离子而居第二位。整粒的种子、未经碾磨的谷物、青叶蔬菜、豆类和坚果是日粮镁最为丰富的来源；鱼、肉、奶和水果中镁含量较低；经过加工的食物，在加工过程中镁几乎全部损失。肌酸六磷酸、粗纤维、乙醇、过量的磷酸盐和钙离子削弱了镁的吸收，这可能是因为降低了内腔镁的浓度。
湖南化工职业技术学院毕业论文 题目:镁冶炼渣的处理研究进展和展望 院系名称:应用化学系 专业班级:工业分析与检验 学生姓名: 何坤 学号:201101011133 指导老师:曹慧君 2013年 11 月 11 日
摘要 近年来，我国镁冶炼行业快速发展，随着原镁和镁合金年产量的逐年增高，排放出来的镁渣也越来越多，如何有效合理地处理、开发利用镁渣，达到节约能源、节约资源、变废为宝和变害为利的目的，是当前迫切需要解决的问题。本论文对近年来我国有关镁渣的研究应用情况进行全面的总结。如：利用镁渣制作新型墙体材料、利用金属镁渣制作矿化剂、利用镁渣生产建筑水泥、利用镁渣做脱硫剂、利用金属镁渣和粉煤灰为主要原料生产加气混凝土、镁渣应用于混凝土膨胀剂、利用镁渣研制环保陶瓷滤料、镁渣作为路用才料、利用镁渣改善沥青粘结性等。 关键词：镁渣；回收利用；资源节约；能源
Title：Research progress and Prospect of treatment of magnesium smelting slag Abstract In recent years, the rapid development of China's magnesium smelting industry, along with the increase of the original magnesium and magnesium alloy production, emission of magnesium slag is also growing, processing, how to effectively and reasonably development and utilization of magnesium slag, energy and resource saving, waste to treasure and change for good purposes, is the urgent need to resolve the problem. In recent years, research and application of China's magnesium slag are summarized comprehensively. Such as: Production of new wall material using magnesium slag, Making use of metal magnesium slag as mineralizer, The production of magnesium slag cement, As the sorbent utilization of magnesium slag,As the main raw material for the production of aerated concrete, magnesium slag used in concrete expansive agent, using magnesium slag to produce environmental ceramic filter using metal magnesium slag and fly ash,Magnesium slag as road material, asphalt adhesion utilization of magnesium slag. Key words Magnesium slag; recycling; energy resources;
石嘴山市阳光育才职业技能培训学校冶炼（中级）专业结业试卷 姓名得分 一、单项选择题（共60题，每题1分）。 1、下列物质中属于金属材料的是（） A、黄铜 B、金刚石 C、水 D、氧化镁 2、下列关于合金的说法，正确的是（） A、合金的很多性能与组成它们的纯金属不同 B、合金属于纯净物 C、合金没有延展性 D、合金不能导电、传热 3、生铁和钢的主要区别是（） A、生铁和钢都是碳的合金 B、生铁和钢的主要成分都是铁，但二者的含碳量不同，性能也不同。 C、生铁就是含杂质较多的钢，钢就是含杂质较少的生铁。 D、生铁是混合物，钢是纯净物 4、下列关于合金的叙述中正确的是（） A．金属和非金属之间不可能形成合金 B、合金不具有金属光泽 C．生铁和钢都是铁的合金 D、钛合金是使用最多的合金 5、以下叙述不正确的是（） A、钛和钛合金是制造飞机轮胎的重要材料 B、黄铜是合金 C、不锈钢是化合物 D、铝是地壳中含量最多的元素 6、下列物质属于纯净物的是（） A.铁锈 B. 石灰石 C. 氧化铁 D.硬铝 7、通常将24K的黄金称作为纯金。现有一位顾客购买了一件18K的黄金首饰，则这件首饰中黄金的含量约为（） A.70% B.72% C. 82% D. 75% 8、下列物质中不属于合金的是（） A、不锈钢 B、白铜 C、高碳钢 D、金刚石 9、下列有关合金的叙述中正确的是（） ①合金具有金属特性；②合金中的元素以单质形式存在；③合金中不一定含有金属；④钢是含杂质较少的铁合金；⑤合金属于金属材料；⑥生铁可完全溶解于稀盐酸 A.①②③④⑤⑥ B.①③④⑤⑥ C.①④⑥ D. ①②④⑤ 10、据报道：目前世界有近20亿人口患缺铁性贫血，为了预防缺铁性贫血，专家建议最好使用（） A、铝锅 B、砂锅 C、钛合金锅 D、铁锅 11、在常温下，将下列物质投入足量稀盐酸中，能产生气体且有金属不溶物残留的是（） A.黄铜 B.纯铁 C.碳酸钙 D.碳素钢 12、白云石煅烧得到煅白控制温度在（） A、1350℃ B、1000℃ C、2100℃ D、1750℃ 13、金属镁冶炼方法有（） A电解法和热还原法B氧化法C酸法 D 碱法 14、2、以下哪个不是炼镁的原料（）. A、白云石 B、金刚石 C、菱镁矿 D、光卤石 15、下列物质中，不属于合金的是（） A 硬铝 B黄铜 C 水银 D钢铁 16、硅热法炼镁用的硅铁合金是( ) A、25%Si B、45%Si C、75%Si D、85%Si 17、 4、下列不属于黑色金属的是（） A、铁 B、铬 C、锰 D、镁 18、5、下列不属于轻金属的是（） A、铝 B、镁 C、钠 D、铁 19、镁在其熔点以上易在空气中燃烧，发出眩目的（）光 A、黄光 B、蓝光 C、绿光 D、白光 20、下列哪个不是镁的应用领域？（） A 、电子产品B、军工及航天航海 C 、压铸件 D 、电的绝缘材料 21、用碳作还原剂时，反应产物除金属元素外，就是（）气体 A CO B CO2 C SiO D SiS 22、用硅热法生产金属镁时不可以用（）作还原剂。 A 、铜 B 硅铝合金 C 废铝 D、75%硅铁 23、下列哪个不是手机及电脑外壳用的镁合金材料所起到的作用是（） A、隔磁作用 B、耐高温 C、减振 D、轻巧 24、下列被誉为―21世纪的绿色工程材料的是（） A、不锈钢 B、镁合金 C、铁合金 D、塑料 25、哪个不是皮江发炼镁用到的原料（） A、白云石 B、萤石（CaF2） C、铜 D、硅铁（Si75%) 26、普通耐火材料的耐火度要求大于 ( ) ℃。 A、1480 B、1580 C、1770 D、2000 27、皮江法炼镁得到的炉渣中含有的成分是（） A、氯化物 B、碳酸盐 C、氟化物 D、二钙硅酸盐 28、镁的热还原方法实际上是（） A、酸化法 B、氧化法 C、电解法 D、真空还原法 29、下列哪个不属于热还原法冶炼镁中抽成真空的目的（） A、降低反应温度 B 、防止硅被空气氧化C、防止镁被空气氧化D、升高反应温 30、在高温条件下，H2与CO的还原能力哪个强（） A、不能判定 B、CO C、一样强 D、H2 31、硅热法炼镁为何采用75%的硅铁、（） A、75%硅含游离硅和FeSi2 B、75%硅全部是以游离硅 C、75%硅含FeSi2FeSi D、75%%硅含FeSi和Fe3Si2 32、皮江法炼镁中添加萤石起到的作用是（） A、催化剂 B、氧化剂 C、还原剂 D、原料 33、硅热法炼镁中萤石的添加量是（） A、10% B、2% C、20% D、30% 34.我国的消防方针是：（） Ａ.安全第一，预防为主。Ｂ.预防为主，防消结合。Ｃ.预防为主.防治结合 35.在空气不流通的狭小地方使用二氧化碳灭火器可能造成的危险是（） Ａ.中毒Ｂ.爆炸Ｃ. 缺氧 36. ( )指安全生产管理，要以预防事故的发生、防患未然、将事故消灭在萌芽状态为重点，而不是以处理事故为重点。 A.综合治理 B. 安全第一 C. 预防为主 37.特种作业人员必须经过（）合格取得操作证者，方可上岗。 Ａ. 智力测试Ｂ.文化考试Ｃ.体能测试 D. 专业技术培训考试 38.硅热法炼镁中煅烧白云石的目的是（）
镁的化学性质镁的化学性质很活泼。 固体镁在常温、干燥空气中，一般是比较稳定的，不易燃烧，但 在熔融状态时，容易燃烧，并生成氧化镁（MgO）。在 300 ℃时，镁与空气中的N2作用生成氮化镁（Mg3N2），使镁表面成为棕黄色，并且温度达600℃时，反应迅速。3Mg+2N2=Mg3N2镁在沸水中可与H2O作用，使水分解放出氢（H2）。镁能溶解在无机酸（HCl、 H2SO4、HNO3、H3PO4）中，但能耐氟氢酸和铬酸的腐蚀。盐卤、硫化物、氮化物、碳酸氢钠（NaHCO3）溶液对镁有侵蚀作用。镁在NaOH 和Na2CO3溶液中是稳定的，但有机酸能破坏镁。镁能将许多氧化物（TiO2、UO2、Li2O 等）和氯化物（TiC l4、ZrC l4）等还原。镁与铁不形成合金，但铁在镁中的溶解度随温度增高而增大，镁的物理化学性质 镁的物理性质镁是元素周期系第二族化学元素，其晶格是密集的 六方晶系。镁的自由原子的电子排列为1s22s22p63s2，所以镁通常为两价（Mg2+）。金属镁是一种很轻的金属，它的质量比铝还轻 1/3，它还是电与热的良好导体等，其物理化学性质数值为［3］：原子序数：12原子量：24.305原子体积：13.99cm3/mol原子半 径：0.15nm离子半径（Mg2+）：0.074nm密度：20℃ （Mg99.9%） 1.74g/cm3熔点（651℃）1.57g/cm3液体状态 1.54g/cm3熔点温度：651℃沸点温度：1107℃（p=0.1MPa）熔融潜热：（99.93% Mg）8786.4±418.4J/mol蒸发潜热： （1107℃）127.6±6.3kJ/mol升华热：（651℃） 142.3±6.3kJ/mol导热率：（20℃）22.9×10-4Ω·cm-3标准电位：-2.38V电化当量：0.453g/A·h结晶收缩率：3.97% ～4.2%收缩率：（651～20℃）2%镁的蒸气压相当高，627℃时为 215.95Pa，727℃时为1037.1Pa，因此镁极易挥发。纯镁是柔软 可锻的金属，铸镁的抗拉强度约为8kg/mm2，而锻镁则为 20kg/mm2，其延伸率相应为6% 和8% ，布氏硬度分别为30kg/mm2 和35kg/mm2，镁中所含的杂质大多数对其机械性能有不良影响。MgO 超过0.1% 时会降低镁的机械性能。钠的含量超过0.01% 或者钾的含量超过0.03% 时也会大大降低镁的抗拉强度及其机械性能。但同时含钠达0.07% 和含钾达0.01% 时，镁的机械强度虽不降低，但降低其塑性。但是有些杂质元素对镁的物理性能有所改善。例如杂质硅能使镁的抗拉强度增大；钙能使镁的晶粒细化，含钙约为0.45% 时，镁的
