信号隔离安全栅与信号隔离器的区别 一、定义 1、信号隔离器（isolator ）：一般指弱电系统中的信号隔离器，既保护下级信号系统不受上级系统影响和干扰。 2、信号隔离安全栅（safety barrier）：接在本质安全电路和非本质安全电路之 间。将供给本质安全电路的电压或电流限制在一定安全范围内的装置。安全栅是一种统称，分为齐纳式安全栅和隔离式安全栅，隔离式安全栅简称隔离栅。 金湖英普瑞电子设备有限公司主营产品有：隔离安全栅，信号隔离器，信号隔离配电器，直流信号隔离器,开关量信号安全栅，电流变送器。同时代理日本横河EJA变送器，横河AXF 电磁流量计，横河DY涡街流量计，罗斯蒙特3051系列变送器,罗斯蒙特248系列温度变送器，罗斯蒙特475手操器。 二、工作原理 1、信号隔离器工作原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。保证变换后的信号、电源、地之间绝对独立。 2、齐纳式安全栅的工作原理 安全栅的主要功能就是限制安全场所的危险能量进入危险场所，及限制送往危险场所的电压和电流。 齐纳管Z用于限制电压。当回路电压接近安全限压值时，齐纳管导通，使齐纳管两端的电压始终保持在安全限压值以下。 电阻R用于限制电流。当电压被限制后，适当选择电阻值，可将回路电流限制在安全限流值以下。 保险丝F的作用是防止因齐纳管被长时间流过的大电流烧断而导致回路限压失效。当超过安全限压值的电压加在回路上时，齐纳管导通，如果没有保险丝，流经齐纳管的电流将无限上升，最终烧断齐纳管，使回路失去限压。 为确保回路限压安全，保险丝的熔断速度要比齐纳管可能被烧断的速度快十倍。 采用图一所示的三冗余齐纳管的安全栅基本限能电路结构，能够确保安全栅在正常工作、一个故障点和两个故障点时均能将安全栅的输出能量限制在安全参数规定的范围之内，从而满足ia级本质安全电路的要求。 3、隔离式信号隔离安全栅的工作原理 与齐纳安全栅相比，隔离式安全栅除具有限压与限流的作用之外，还带有电流隔离的功能。隔离栅通常由回路限能单元、电流隔离单元和信号处理单元三部分组成，基本功能电路如图二所示。回路限能单元为安全栅的核心
信号隔离器的工作原理及功能是什么？ 1.工作原理： 首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。保证变换后的信号、电源、地之间绝对独立。 2.功能： 一：保护下级的控制回路。 二：消弱环境噪声对测试电路的影响。 三：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。 DIN系列导轨结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。能够克服变频器噪声及各种高低频脉动干扰。 信号隔离器的主要类型有哪些？ 1.隔离器： 工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电气安全性能。需要将输入的电压、电流或频率、电阻等信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，安全的送给二次仪表或plc\dcs使用。 2.配电器： 工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。 3.安全栅：
一些特殊的工业现场（如燃气公司和化工厂）不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。 信号隔离器安装维护应注意哪些事项？ 由于生产厂家不同，对隔离器的生产工艺、接线定义也不都相同，但使用场合基本相同，所以对产品的防护要求及维护基本相同。 1． 使用前应详细阅读说明书。 2． 作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。 3． 作为隔离配电使用时，应将输入端串入电源电路中，输出端接变送器。 4． 若不正常工作应先检查接线是否正确，注意电源有无及极性反正。 为什么有时PLC接收到的现场信号误差大且稳定性差？ 造成这种现象的原因很多，不同仪表信号参考点之间的电位差是重要因素。由于这个“电位差”造成仪表信号之间产生干扰电流，致使PLC误差大且稳定性差。所以不同设备、仪表的信号有一个共同的参考点是最佳状况。隔离器使输入/输出电气上完全隔离，在PLC模拟接口板形成共同的参考点，达到理想状况问题就解决了。 设计隔离端子的原则是什么？ 需要为每台隔离器都配电源吗？设计要遵循两个原则。第一：外部设备与中央处理系统（例如PLC、DCS）之间要进行电气隔离。第二：外部设备信号（无论是向中央处理系统发送信号的外部设备到还是接收信号的外部设备）之间要实现相互电气隔离。例如要把PLC输出的一路
低成本隔离式 3.3V 到5V DC/DC 转换器的 分立设计 隔离式3.3V 到5V 转换器通常用于远距离数据传输网络，这种网络中总线节点控制器由一个3.3V 电源工作以节省电量，而总线电压为5V，以保证在远距离传输过程中的信号完整性并提供高驱动能力。尽管市场上已经有了 3.3V 到5V 转换的隔离式DC/DC 转换器组件，但集成的3.3V 到5V 转换器仍然很难找到。即使找到，这些特定的转换器（特别是那些具有稳定输出的转换器）通常都有较长的产品交付时间、价格相对昂贵并且一般都有一定的隔离电压限制。 如果应用要求2 kV 以上的隔离电压、60% 以上的转换器效率或者标准组件可靠的有效性，那么分立设计就是一种能够替代集成组件的低成本方案。分立DC/DC 转换器设计的缺点是需要做大量的工作——选择稳定的振荡器结构和先断后通电路，选择可以通过标准逻辑门有效驱动的MOSFET，适宜实施温度和长期可靠性测试。所有这些努力都要花费时间和资金。因此，在仓促进行这样一个计划以前，设计人员应该考虑到下列事项：集成组件通常已通过温度测试，并且拥有其他工业资质。这些组件不仅仅是最可靠的解决方案，而且还拥有较快的上市时间。 不稳定输出转换器每1000 片的起售定价一般为4.50 到5.00 美元，而稳定输出的转换器通常为此价格的两倍，大约为10.00 美元或更高。因此，合理的做法是购买具有不稳定输出的转换器，或者利用降压电容对输出进行缓冲，或者将其送入低成本、低压降稳压器(LDO)，例如：TI 的TPS76650。 图 1 所示的分立DC/DC 转换器设计仅使用了一些现有的标准组件（例如：逻辑IC 和MOSFET 等），服务于变压器驱动器，以及一个用于稳定输出电压的LDO。该电路使用许多通孔组件制成样机，从而使其比集成组件的体积要大，但是由于使用TI的Little Logic?器件，板空间得到了极大缩减。 这种设计的主要好处是较少的材料清单(BOM)，以及为1 到6kV 范围隔离电压选择隔离变压器的自由度。我们的目标是：通过使变压器驱动器级为稳定输出全集成DC/DC 转换器和独立变压器驱动器提供一款低成本的替代方案。
隔离器使用 生产过程监视和控制中要用到多种自动化仪表、计算机及相应执行机构,过程中的信号既有微弱到毫伏级的小信号,又有数十伏的大信号,而且还有高达数千伏、数百安培的信号要处理。从频率上讲，有直流低频范围的，也有高频/脉冲尖峰。设备、仪表间互扰成为系统调试中必须要解决的问题。除了电磁屏蔽之外，解决各种设备、仪表的“地”，也即信号参考点的电位差，将成为重要课题。因为不同设备、仪表的信号要互传互送，那就存在信号参考点问题。换句话说，要使信号完整传送，理想化的情况是所有设备、仪表中的信号有一个共同的参考点，也即共有一个“地”。进一步讲，所有设备、仪表的信号的参考点之间电位为“零”。但是在实际环境中，这一点几乎是不可及的，这里面除了各个设备、仪表“地”之间连线电阻产生的电压降之外，尚有各种设备、仪表在不同环境受到干扰不同，以及导线接点经受风吹雨淋，导致接点质量下降等诸多因素。致使各个“地”之间有差别。 两个现场设备仪表(1#,2#)向PLC传送信号以及PLC向两台现场设备仪表发出信号。假定传送的均为0-10VDC信号。理想情况，PLC及两个现场设备“地”电位完全相等。传送过程中又没有干扰，这样从PLC 输入来看，接收正确。但正如前所述，两个现场设备通常有“地”电位差，举例来讲，1#设备“地”与PLC“地”同电位，2#设备比它们的“地”电位高0.1V，这样1#设备给PLC的信号为0-10V，而2#设备给PLC的为0.1V-10.1V,误差就产生了,同时1#,2#设备的“地”线在PLC汇合联接。将0.1V电压施加在PLC地线条上，有可能损坏PLC局部“地”线，同时在显示错误数据，由此引起的问题在现场调试中屡有出现。例如某大型建材公司的生产线调试中，使用美国AB-PLC接国内某厂家手操器。AB-PLC的数据采集板有每八个通道，八个通道共用一个12位A/D，经过变换后，由12个光耦实现与主机隔离。它的八个通道输入之间并没有隔离，致使八个通道输入信号每个单独接入采集板均正常，接入两个或多于两个外部信号时，显示数字乱跳，故障无法排除。又如航天某部门测试发动机各点温度，使用K型偶作为传感器，同上述相似，仅测试一点一切正常，但是向主机接入两点或两点以上温度时，显示的温度明显错误。这两种情况在接入隔离器后，均正常。 隔离器之所以能起到这个作用，就是它具有使输入/输出在电气上完全隔离的特点。换句话讲，输入/输出之间没有共同“地”，外来信号不管是0-10V，或带着+10V干扰的10V-20V经隔离后均为0-10V，也即隔离后新建立的PLC“地”与外部设备、仪表“地”没关系。正是由于这个原因，也实现输入到PLC主机的多个外接设备仪表信号之间隔离，也即它们之间没有“地”的关系。 上面谈了输入到PLC信号的隔离，同样在PLC向外部信号设备传出信号也有类似现象问题。显然采用隔离器亦能达到解决问题的目的。 谈到PLC向外部设备、仪表发送信号，有一种情况经常遇到：要求PLC的输出即能给显示仪表，又能传送给变频器一类的设备。欲彻底解决干扰问题，推荐使用隔离式信号分配器。这种隔离器即实现PLC输出信号与外设隔离，同时实现外设之间隔离。有时现场仪表在配套时，由于协调不利，产生了如

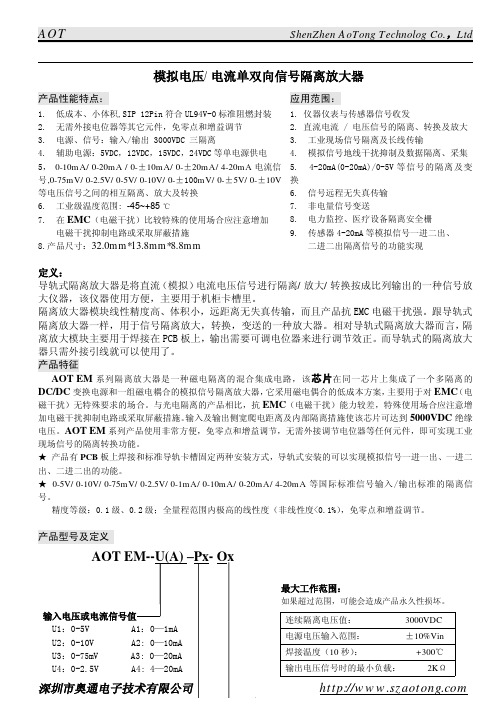

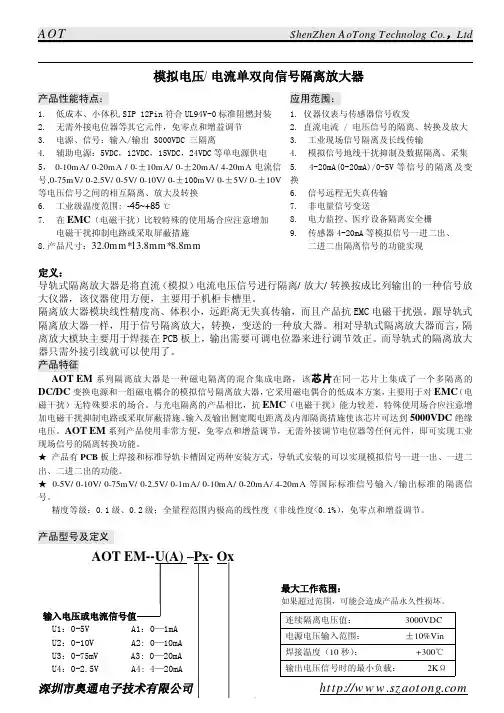

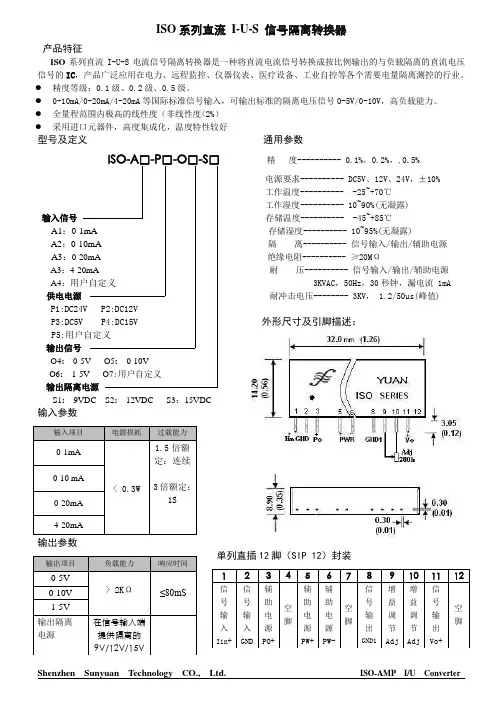

信号隔离器原理及应用 在工业生产过程中，生成过程的监视和控制中要用到各种各样的仪器仪表，会产生各种各样的信号：既有微弱的毫伏级的小信号，又有数十伏的大信号，甚至还有高达数千伏和数百安培的强信号；既有直流低频信号，也有高频或脉冲尖峰信号；而这些信号都要经过互相传递和输送的过程，因此如何保证这些信号，特别是模拟信号在传输过程中不失真将成为系统调试中必须解决的问题。 具体地说，只有当控制装置和分布在现场的传感器和执行器之间的模拟信号传输无故障并且不失真时，才能保证过程控制安全可靠。尤其是小功率的模拟信号在干扰大的工业环境中传输时受各种外部干扰信号的影响，它们需要一条可靠的传输通道。日常工作经验表明，受设备要求的制约，必须谨慎小心的处理和传输模拟信号。而现场和控制层之间以模拟信号形式传输的测量和控制参数，在传输工程中常处于较恶劣的工业环境中，很可能会造成这些信号的失真。 z造成模拟信号失真的原因 1.接地环路问题：如下图所示，当过程环路中有两处或两处以上接地电阻不相等时，就会产生接地环路，过 程信号就会失真。 要使信号完整而不失真地传输，理想化的情况是所有设备、仪表中的信号都有一个共同的参考点，也就是有一个共同的“地”。只有这样，所有的设备、仪表的信号参考点之间电位差才能为“零”。很显然，不同设备的接地电阻很难保证都相等，接地电阻也会随着传输距离的增加而升高，有时甚至产生高达200V的电位差。 2.测量回路相互连接问题：如下图所示，在这些回路中，参考点要将因为接通多个信号回路而升高。 设备一 设备二 设备三 设备四 U 如上图，在这种相互连接的测量回路中，由于线间电阻的不断增加，必然会引起参考电压的不断升高。
信号隔离器的原理以及常见分类 浅谈关于隔离器的一些常见以及常用的知识： 首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。保证变换后的信号、电源、地之间绝对独立。 功能： 一：保护下级的控制回路。 二：消弱环境噪声对测试电路的影响。 三：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。 KLG系列导轨结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。能够克服变频器噪声及各种高低频脉动干扰。 隔离器： 工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电气安全性能。需要将输入的电压、电流或频率、电阻等信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，安全的送给二次仪表或plc\dcs使用。 配电器： 工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。 安全栅： 一些特殊的工业现场(如燃气公司和化工厂)不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。 由于生产厂家不同，对隔离器的生产工艺、接线定义也不都相同，但使用场合基本相同，所以对产品的防护要求及维护基本相同。 1．使用前应详细阅读说明书。 2．作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。 3．作为隔离配电使用时，应将输入端并入电源电路中，输出端接变送器。 4．若不正常工作应先检查接线是否正确，注意电源有无及极性反正。 在平常的生产过程中你是否经常使用隔离器呢？你能区别有源与无源隔离器的特点么？你能做出好的决定：在哪里是使用有源的？在哪里使用无源的？现在就给大家讲解一下关于信号隔离器的问题。在工业现场，在距离较远的电气设备、仪表、PLC控制系统、DCS 系统之间进行信号传输时，往往存在干扰，造成系统不稳定甚至误操作。除系统内、外部干扰影响外，还有一个十分重要的原因就是各种仪器设备的接地处理问题。一般情况下，设备外壳需要接大地，电路系统也要有公共参考地。但是，由于各仪表设备的参考点之间存在电势差，因而形成接地环路，由于地线环流会带来共模及差模噪声及干扰，常常造成系统不能正常工作。一个理想的解决方案是，对设备进行电气隔离，这样，原本相互联接的地线网络
DATA-8205 信号隔离模块主要用于对工业设备的RS232/RS485通信接口的隔离保护，通过模块内部电路的电气隔离，可有效避免地线回路电压、浪涌、感应雷击、静电、热插拔、电磁干扰等因素造成的设备损坏。 设备特点： ◆工业级电磁隔离，能够提供高达2500Vrms的隔离电压。 ◆完整的保护方案能使RS-232/RS-485设备安装于任何复杂的工业环境而免除静电、雷击、电磁和浪涌对设备的干扰或损坏。 ◆用户可自主设定隔离串口类型。 ◆全透明通信，无须调试、即插即用。 ◆通信波特率自适应。 ◆体积小巧，安装方便。 产品型号DATA-8205 符合标准EIA/TIA RS-232C、RS-485国际标准 工作方式自定义串口类型 波特率300bps ~ 57600bps自适应 信号隔离2500V 电源隔离非隔离 传输介质双绞线或屏蔽线 工作电源9 ~ 30VDC宽压输入 响应时间≤ 10nm 安装方式DIN导轨安装（35mm） 适用环境即插即用 工作环境-40℃到 85℃，相对湿度为5%到95% 外壳材质工程塑料 外型尺寸100x25.4x74mm
DATA-8301 信号隔离模块是工业级电流信号隔离分配器，采用磁隔离技术保证隔离器的隔离功能:输入、输出、电源之间全隔离，能够屏蔽现场各种干扰信号和有害信号，同时保证输出信号不衰减，提供高精度信号。采集现场各类一次传感器或其他仪表输出的直流信号后，经隔离、抗干扰处理后输出，使得检测和控制回路信号的安全性和抗干扰能力大大增强，提高系统可靠性。 设备特点： ◆采用高精度采集芯片，精度高。 ◆兼容性强，可接入各种4~20mA输出的变送器及仪表。 ◆具备两路电流输入、两路隔离电流输出，可为变送器和仪表提供DC 12V/24V供电电源。 ◆体积小巧，标准DIN35导轨安装，节省空间、安装简便。 产品型号DATA-8301 工作电压：10V～30V DC 负载能力：0~250Ω 消耗功率：≤2W 工作精度：±0.2% 隔离耐压：1500VDC 绝缘电阻：>100MΩ 响应时间：200μS 电磁兼容：IEC61000-4-4：1995 环境温度：-30℃~ 85℃ 环境湿度: <90% 无结露
信号隔离器校验规程 1计量特性 1.1 输入（4～20）mA 输出（4～20）mA 1.2 显示基本误差：士O. 5% 1.3 工作方式：快速测量<3秒 1.4供电电源：220VAC士10% 频率：50Hz士1Hz 2校准条件 2.1环境条件：温度：（0?40）℃,相对湿度：（30?80%）RH 2.2校准设备 a.数字多用表/校验仪不低于0.1级； 一般指具有直流标准电流、标准电压、毫伏输出和测量功能的数字多用表。b.直流电阻箱 0.02级 3校准项目及方法 3.1外观检查 a.仪表外形结构完好，铭牌标志齐全，扳键开关灵活自如。 b.仪表内部电子器件无松动，插接板连接牢。 3．2校准程序 a.按照使用说明书正确接线，通电。 b.量程的调整：用校验仪为信号隔离器提供直流信号，调整输入信号为其量程的100%，调节满度调整旋钮SPAN，使仪表的输出值为（5.000±0.004）V。 c.零点的调整：用校验仪为信号隔离器提供直流信号，调整输入信号为其量程
的0%，调节零点调整旋钮ZERO，使仪表的输出值为1.000±0.004V。零点和量程反复调整，直到满足仪表准确度为止。 4校准结果的表达 4.1 误差计算 允许误差＝±（仪表输出上限－仪表输出下限）×准确度等级/100 仪表的误差=示值-理论显示值 仪表的回差=|上行程示值-下行程示值| 仪表的回差≤│允许误差│ 4.2 仪表校准时，先不进行调整，进行初校并记录有关数据。如初校不合格，进行调整直至校准合格后，再次记录有关数据。 4.3 在读取标准值、被检值及误差计算过程中，小数点后保留的位数应以舍入误差小于仪表允许误差的1/10为限。判定仪表是否合格应以舍入以后的数据为准。 5校准间隔 5.1一般A类校准间隔不超过12个月，B、C类校准间隔不超过24个月； 5.2需随主体设备检修进行校准，A类不得超过24个月，B类、C类不得超过36个月。 6 参考文件 JJF 1071国家计量校准规范编写规则 JJF 1001 通用计量术语及定义 GBT/T 8170 数值修约规则与极限数值的表示和判定
新型功率系统级封装隔离DC-DC转换器 常用于通讯系统的两大架构：分布式电源(DPA)和中转总线架构(IBA)， 各有优劣。分布式电源(DPA)的分布效率高，但体积较大，成本较高。中转总 线架构(IBA) 在窄范围的半稳压或完全不稳压式，具有极高的功率密度和效率;而对于宽范围的稳压或半稳压式，具有较低的效率和功率密度。在不稳压情况下，每个NiPOL 的输入电压变化是1/K，K 是IBC 的降压比率。IBA 的优势是通 过使用较小的NiPOL 和一级隔离电源，将电源系统的整体尺寸和成本降至最低。小型NiPOL 可以靠近点负载，顾名思义是得到更好的瞬态响应。与DPA 相比，IBA 的每路电压有两级转换，分布损耗以中转母线电流的平方增加，因此它的 缺点是系统整体效率较低。这种构架的效率很难做高，是因为中转母线电压比DPA 拓扑低四倍以上，因此对于给定的输出功率产生更高的中转母线电流。此外，每个NiPOL 的中转母线电压不会产生最佳的效率。 发挥DPA 和IBA 两者优势 如果能将DPA 和IBA 拓扑两者的优势相结合, 系统总体尺寸能够进一步降低但对效率不造成明显影响，同时仍然保留直接向点负载供电的能力，某 些系统的功率配置便可通过缩小尺寸或减少所需的转换阶数而受益。Picor 公司最新发布了Cool-PowerTM PI3101 隔离式DC-DC 转换器，将高效率软开关电源架构与创新的集成式功率系统级封装(PSiP)概念相结合，可以使隔离式1/16 砖电源封装尺寸缩小一半以上。 这种革命性的新电源转换器通过将1/16 砖替换为小封装尺寸，来降低使用多个1/16 砖的现有DPA 系统的尺寸，这止小封装尺寸的元件，甚至比很多 市面上的NiPOL 转换器还小。在尺寸和重量敏感的应用中，可以考虑采用这种产品。径产品有一系列可用输出电压，允许系统设计人员灵活地将所需的隔离
信号隔离器应用场合及使用原理 2008/3/6/09:04 1．信号隔离器的作用 （1）地环流干扰 在工业生产过程中实现监视和控制需要用到各种自动化仪表、控制系统和执行机构，他们之间的信号传输既有微弱到毫伏级、毫安级的小信号；又有几十伏，数千伏、数百安培的大信号；既有低频直流信号，也有高频脉冲信号等等，构成系统后往往发现在仪表和设备之间传输相互干扰，造成系统不稳定甚至误操作，出现这种情况除了每个仪器、设备本身的性能原因如抗电磁干扰影响，还有一个十分重要的原因就是各种仪器设备根据要求和目的都需要接地,例如为了安全，机壳需要接大地；为了使电路正常工作，系统需要有公共参考点；为了抑制干扰加屏蔽罩，屏蔽罩也需要接地，但是由于仪表和设备之间的参考点之间存在电势差（也就是各设备的共地点不同）因而形成“地环流”、“接地环流”问题是在系统处理信号过程中必须解决的问题。 （2）自然干扰 雷电是一种主要的自然干扰源，雷电产生的干扰可以传输到数千公里以外的地方。雷电干扰的时域波形是叠加在一串随机脉冲背景上的一个大尖峰脉冲。宇宙噪音是电离辐射产生的，在一天中不断变化。太阳噪音则随着太阳活动情况的剧烈变化。自然界噪声主要会对通讯产生干扰，而雷电能量尖蜂脉冲可以对很多设备造成损坏，应该加以避免或降低损坏程度，减少损失。 （3）人为干扰 电磁干扰产生的根本原因是导体中有电压或电流的变化，即较大dv/dt或di/dt.dv/dt或di/dt能够使导体产生电磁波辐射。一方面，人们可以利用这一特点实现特定功能，例如，无限通信、雷达或其他功能，另一方面，电子设备在工作时，由于导体中的dv/dt或di/dt会产生伴随电磁辐射。无论主观上出于什么目的，客观上对电磁环境造成了污染。还有工厂企业在生产过程中会经常有一些大型的设备（电机、变频器）频繁开关，他们也会造成一些容性、感性的干扰，也将影响仪器仪表正常显示或采集。凡是有电压电流突变的场合，肯定会有电磁干扰存在。数字脉冲电路就是一种典型的干扰源，随着电子技术的广泛应用,电磁污染情况会越来越严重. 2.解决各种干扰的方法 首先干扰的三要素是干扰源、敏感源和耦合路径，这三要素缺少一个，电磁兼容问题都不会存在。因此要从这三要素入手。找出最方便的解决方法，一般干扰源和敏感源是没办法解决的，通常是从耦合路径想办法，也是最常用的方法。如加屏蔽、加滤波等手段。而处理环流最常见也最为麻烦，现在以此为探讨话题。 （1）第一种方法；所有现场设备不接地，使所有过程环路只有一个接地点，不能形成回路，这种方法看似简单，但实际应用中往往很难实现，因为某些设备要求必须接地才能保证测量精度或人身安全，某些设备可能因为长期遭到腐蚀和磨损后或气候影响而形成新的接地点。
PX-GL001A 单声道音频电流声消除器产品说明书 产品概述 通常情况下，音频或立体声信号传输电缆屏蔽层的电压为0V，当多媒体及车载系统地回路/地环现象存在时，电平将在0V左右上下波动，更严重的将导致音频立体声信号严重失真及低频交流“嗡”音和车载火花高频“嗞”音等干扰现象。在音频信号传输距离超过100米的情况下，极易产生较高的接地环路电压，如果地环电压过高的情况下，甚至会导致信号源或接收设备被烧毁，严重时有可能危及到车载电瓶的使用寿命。 产品特点： １、低底噪、无50Hz交流“嗡”声、无高频“嗞啦”干扰、高层次CD音质。 ２、单路高保真（RCA接口的音频隔离器）RCA接口输入、输出。 ３、优异的大于60dB-CMRR，较高的抗共模干扰抑制能力 ４、设备采用航空航天材料，具用超高灵敏度低照度还原特性，较同类低端产品高3-5倍的灵敏度 ５、即插即用，无需任何操作系统限制，无需输件安装调试 ６、无需TCP/IP设置，无需防火墙、无安全漏洞隐患 ７、隔离滤波音频传输最远传输视频信号450－600米 ８、支持即插即用，支持热插拨、无需电源，无需软件设置和维护 ９、体型小巧，人性化设计，可直接置于车载DVD、MP3、MP4播放器或摄像机后或防护罩内 10、内置瞬态、浪涌抑制、抗静电保护电路 11、PVC塑胶防水、体积小、重量轻 12、24X7X365 全天侯工作，性能稳定可靠
13、尺寸：长*宽*高58mm*31mm*21mm 产品性能指标： 输入输出隔离绝缘耐压：500Vp-p以上 多媒体立体声隔离静噪器特性：设备插损<0.5dB回损：大于18dB 接口：RCA母头 阻抗：300欧姆Min－600欧姆Max(输入－输出、输入电平：0.5Vp-p(Min)-1Vp-p - 3Vp-p (Max)、模拟地环路隔离及静噪处理 音频响应带宽：20Hz-15KHz 共模抑制：大于68dB＠1KHz 立体声通道隔离度：62dB 工作温度：-10℃-85℃(车规级可选) 储藏温度：-30℃-70℃ 适用音频格式：模拟立体声 产品连接示意图： 注：此产品不分输入输出，只需串接在音响线路中即可.
RS-232/RS-422/RS-485 EC7520有源光电隔离型接口转换器 说明书 一、概述 EC7520光电隔离型接口转换器、兼容RS-232C、RS-422、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号，内置的光电隔离器，能够提供3500V的隔离电压，快速的瞬态电压抑制器(TVS) 可以有效地抑制闪电(Lightning)和ESD，可以有效的防止雷击和共地干扰。RS-232接口端通过一个DB9母头的连接器与PC、IPC、或手提电脑相连，RS-422、RS-485端通过方便的四位接线端子连接。由于RS-485支持两线半双工，也就是说RS-485仅有的两条线路即要发送数据也要接收数据，握手信号（如RTS，Request To Send）通常去控制数据发送的方向，EC7520光电隔离型接口转换器内部电路能够自动感知数据流方向，并且自动的切换使能控制，可以方便的组成一个RS-485网络而不需任何握手信号，这种RS-485使能控制是完全透明的，不需要对以前的基于RS-232的工作方式作任何软件的修改。 EC7520光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点可允许连接32个RS-422或RS-485接口设备，数据通讯速率从0-115.2KBPS，双色数据流量指示灯可指示故障情况、支持的通讯方式有RS-232C到RS-422、RS-232到RS-485转换。 二、性能参数 1、接口特性：接口兼容EIA/TIA的RS-232C、RS- 485/RS-422标准 2、供电电压：DC9-36V 3、电气接口：RS-232C接口DB9孔型连接器、RS-422/RS-485接口四位接线端子、电源接口两位接线端子 4、传输介质：双绞线或屏蔽线 5、工作方式：异步半双工或异步全双工 6、信号指示：三个信号指示灯指示TXD、RXD及POWER 7、隔离度：隔离电压3500VRMS、500VDC连续 8、传输速率：115.2K BPS到300M 38.4K BPS到2.4KM 9600 BPS 到5KM 9、保护等级：RS-232接口+15KV ESD保护，RS-422、RS-485接口每线600W的雷击浪涌保护 10、传输距离：0-5公里（115200-300BPS） 11、尺寸：115mmx72mmx25mm 12、使用环境：-25℃到70℃，相对湿度为5%到95% 三、连接器和信号 1、RS-232C引脚定义 2、
信号隔离器的作用 （1）地环流干扰 在工业生产过程中实现监视和控制需要用到各种自动化仪表、控制系统和执行机构，他们之间的信号传输既有微弱到毫伏级、毫安级的小信号；又有几十伏，数千伏、数百安培的大信号；既有低频直流信号，也有高频脉冲信号等等，构成系统后往往发现在仪表和设备之间传输相互干扰，造成系统不稳定甚至误操作，出现这种情况除了每个仪器、设备本身的性能原因如抗电磁干扰影响，还有一个十分重要的原因就是各种仪器设备根据要求和目的都需要接地,例如为了安全，机壳需要接大地；为了使电路正常工作，系统需要有公共参考点；为了抑制干扰加屏蔽罩，屏蔽罩也需要接地，但是由于仪表和设备之间的参考点之间存在电势差（也就是各设备的共地点不同）因而形成“地环流”、“接地环流”问题是在系统处理信号过程中必须解决的问题。 （2）自然干扰 雷电是一种主要的自然干扰源，雷电产生的干扰可以传输到数千公里以外的地方。雷电干扰的时域波形是叠加在一串随机脉冲背景上的一个大尖峰脉冲。宇宙噪音是电离辐射产生的，在一天中不断变化。太阳噪音则随着太阳活动情况的剧烈变化。自然界噪声主要会对通讯产生干扰，而雷电能量尖蜂脉冲可以对很多设备造成损坏，应该加以避免或降低损坏程度，减少损失。 （2）人为干扰 电磁干扰产生的根本原因是导体中有电压或电流的变化，即较大dv/dt 或di/dt.dv/dt 或di/dt 能够使导体产生电磁波辐射。一方面，人们可以利用这一特点实现特定功能，例如，无限通信、雷达或其他功能，另一方面，电子设备在工作时，由于导体中的dv/dt 或di/dt 会产生伴随电磁辐射。无论主观上出于什么目的，客观上对电磁环境造成了污染。还有工厂企业在生产过程中会经常有一些大型的设备（电机、变频器）频繁开关，他们也会造成一些容性、感性的干扰，也将影响仪器仪表正常显示或采集。凡是有电压电流突变的场合，肯定会有电磁干扰存在。数字脉冲电路就是一种典型的干扰源，随着电子技术的广泛应用,电磁污染情况会越来越严重. 2.解决各种干扰的方法 首先干扰的三要素是干扰源、敏感源和耦合路径，这三要素缺少一个，电磁兼容问题都不会存在。因此要从这三要素入手。找出最方便的解决方法，一般干扰源和敏感源是没办法解决的，通常是从耦合路径想办法，也是最常用的方法。如加屏蔽、加滤波等手段。而处理环流最常见也最为麻烦，现在以此为探讨话题。 （1）第一种方法；所有现场设备不接地，使所有过程环路只有一个接地点，不能形成回路，这种方法看似简单，但实际应用中往往很难实现，因为某些设备要求必须接地才能保证测量精度或人身安全，某些设备可能因为长期遭到腐蚀和磨损后或气候影响而形成新的接地点。 （2）第二种方法：使两接地点的电势相同，但由于接地的电阻受地质条件及气候变化众多因素的影响，这种方法在其实在实际中也无法完全能做到。 （3）第三种方法：在各个过程环节中使用信号隔离器，断开过程环路，同时又不影响过程信号的正常传输，从而彻底解决地环路的问题。 3.采用信号隔离器的优越性 在各个过程环路中使用信号隔离器办法可以用DCS 或PLC 等隔离卡件或者现场带的隔离的变送器（部分设备可以做到），也可以用信号隔离器来实现。比较起来，用信号隔离器有以下优点： ·绝大部分情况，采用信号隔离器+非隔离卡件比采用隔离卡件便宜 ·信号隔离器比隔离卡件在隔离能力、抗电磁干扰等方面性能更加优越 ·信号隔离器应用灵活，而且它还有信号转换和信号分配及接口转换等功能，使用起来更加方便 ·信号隔离器通常有单通道、双通道、通道间相互完全独立、构成系统的配置、日常维护更加方便。 1.隔离作用： w w w . c a 18 .n e t
安装、使用产品前，请阅读安装使用说明书 GST-LD-8314环型总线隔离器 安装使用说明书(Ver.1.01,2015.05) 一、概述 GST-LD-8314环型总线隔离器（以下简称隔离器），主要用于隔离总线上发生短路的部分，保证总线上的其它设备正常工作。待故障修复后，总线隔离器可将被隔离出去的部分重新纳入系统。并且，使用隔离器便于确定总线发生短路的位置。 二、特点 1.总线短路故障排除后，可将被隔离出去的部分重新纳入系统。 2.最大输出电流1A。 三、技术特性 1.工作电压：24V 动作电流≤8mA 2.负载能力：总线24V,1A； 3.指示灯：黄色（正常监视状态闪亮，线路故障时常亮） 4.使用环境： 温度： 0℃～+40℃ 相对湿度≤95%，不凝露 5.外形尺寸：120mm×80mm×43mm（带底壳） 6.外壳防护等级：IP30 7.壳体材料和颜色：ABS，白色 8.重量：约205g（带底壳） 9.安装孔距：65mm 四、结构特征与工作原理 1.隔离器的外形示意图如图1所示。 图1 外形示意图 2.工作原理 当隔离器检测到短路故障时，在短路部分上串入20k电阻；当隔离器检测到短路恢复后，去掉20k电阻。
五、安装与布线 警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线极性准确无误。 1.安装前应首先检查外壳是否完好无损，标识是否齐全。 2.隔离器与底壳之间采用插接方式，安装时按照隔离器铭牌上的说明将外接线接在底壳对应端子上，将模块插入底壳上即可。 3.底壳安装可采用布线管明装或布线管暗装两种方式。布线管暗装时，可将底壳安装在标准预埋盒上，安装方式如图2所示；布线管明装时，可采用我公司生产的B-9310型专用后备盒，安装方式如图3所示。 布线管预埋盒 B-9310后备盒 布线管 接口接口 图2布线管暗装示意图图3布线管明装示意图 4.底壳端子示意图如图4所示。 图4 底壳端子示意图 接线说明如下： IN+、IN-：输入信号总线, IN+为正极，IN-为负极； OUT+、OUT-：输出信号总线，OUT+为正极，OUT-为负极； 5.布线要求：选用截面积不小于1.0mm2的RVS双绞线。布线应与动力电缆、高低压配电电缆等不 同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。
信号隔离器的作用和使用注意事项 信号隔离器在工业生产过程中实现监视和控制需要用到各种自动化仪表、控制系统和执行机构，它们之间的信号传输既有微弱到毫伏级、微安级的小信号，又有几十伏，甚至数千伏、数百安培的大信号；既有低频直流信号，也有高频脉冲信号等等，构成系统后往往发现在仪表和设备之间信号传输互相干扰，造成系统不稳定甚至误操作。出现这种情况除了每个仪表、设备本身的性能原因如抗电磁干扰影响外，还有一个十分重要的因素就是由于仪表和设备之间的信号参考点之间存在电势差，因而形成“接地环路”造成信号传输过程中失真。因此，要保证系统稳定和可靠的运行，“接地环路”问题是在系统信号处理过程中必须解决的问题。 解决“接地环路”的方法 根据理论和实践分析，有三种解决方案： 第一种方案：所有现场设备不接地，使所有过程环路只有一个接地点，不能形成回路，这种方法看似简单，但在实际应用中往往很难实现，因为某些设备要求必须接地才能保证测量精度或确保人生安全，某些设备可能因为长期遭到腐蚀和磨损后或气候影响而形成新的接地点。 第二种方案：使两接地点的电势相同，但由于接地点的电阻受地
质条件及气候变化等众多因素的影响，这种方案其实在实际中无法完全能做到。 第三种方案：在各个过程环路中使用信号隔离方法，断开过程环路，同时又不影响过程信号的正常传输，从而彻底解决接地环路问题。作为一种连接现场仪表和控制室设备的电子接口模块，信号隔离器通常安装在控制室机柜的导轨上，新手朋友对信号隔离器的使用，还有些陌生，对有哪些注意事项尚不十分了解，下面说说信号隔离器的使用注意事项有哪些呢？ 第一：信号隔离器使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格，并认真阅读信号隔离器的使用说明书； 第二：信号隔离器的使用环境应无导电粉尘，无腐蚀性气体、无强烈冲击和振动。 第三：信号隔离器为一体化结构，不可拆卸，同时应避免碰撞和跌落，请勿涂改和撕下产品上的任何标贴。 第四：信号隔离器不能代替模拟量检测端隔离式安全栅使用。 第五：信号隔离器集中安装时，通常安装间距≥10mm，否则应该选用具有低功耗特性的信号隔离器，如美国Madshen品牌：MDSC300系列。 第六：通常信号隔离器内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施，如在信号线上加装防雷器。
信号隔离器地作用和使用注意事项 信号隔离器在工业生产过程中实现监视和控制需要用到各种自动化仪表、控制系统和执行机构，它们之间地信号传输既有微弱到毫伏级、微安级地小信号，又有几十伏，甚至数千伏、数百安培地大信号；既有低频直流信号，也有高频脉冲信号等等，构成系统后往往发现在仪表和设备之间信号传输互相干扰，造成系统不稳定甚至误操作.出现这种情况除了每个仪表、设备本身地性能原因如抗电磁干扰影响外，还有一个十分重要地因素就是由于仪表和设备之间地信号参考点之间存在电势差，因而形成“接地环路”造成信号传输过程中失真.因此，要保证系统稳定和可靠地运行，“接地环路”问题是在系统信号处理过程中必须解决地问题. 解决“接地环路”地方法 根据理论和实践分析，有三种解决方案： 第一种方案：所有现场设备不接地，使所有过程环路只有一个接地点，不能形成回路，这种方法看似简单，但在实际应用中往往很难实现，因为某些设备要求必须接地才能保证测量精度或确保人生安全，某些设备可能因为长期遭到腐蚀和磨损后或气候影响而形成新地接地点. 第二种方案：使两接地点地电势相同，但由于接地点地电阻受地
质条件及气候变化等众多因素地影响，这种方案其实在实际中无法完全能做到. 第三种方案：在各个过程环路中使用信号隔离方法，断开过程环路，同时又不影响过程信号地正常传输，从而彻底解决接地环路问题. 作为一种连接现场仪表和控制室设备地电子接口模块，信号隔离器通常安装在控制室机柜地导轨上，新手朋友对信号隔离器地使用，还有些陌生，对有哪些注意事项尚不十分了解，下面说说信号隔离器地使用注意事项有哪些呢？ 第一：信号隔离器使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格，并认真阅读信号隔离器地使用说明书； 第二：信号隔离器地使用环境应无导电粉尘，无腐蚀性气体、无强烈冲击和振动. 第三：信号隔离器为一体化结构，不可拆卸，同时应避免碰撞和跌落，请勿涂改和撕下产品上地任何标贴. 第四：信号隔离器不能代替模拟量检测端隔离式安全栅使用. 第五：信号隔离器集中安装时，通常安装间距≥，否则应该选用具有低功耗特性地信号隔离器，如美国品牌：系列. 第六：通常信号隔离器内部未设置防雷击电路，当产品地输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施，如在信号线上加装防雷器. 第七：使用时必须严格按照使用说明书中地接线方式接线，且检
八路模拟信号隔离采集AD 转换器 模拟信号采集隔离变送器：SY AD 08 第一章 概述 SY AD08系列产品可实现传感器和主机之间的信号采集，用以检测模拟信号或控制远程设备。通过软件的配置，可用于多种传感器类型，包括：模拟信号输入，模拟信号输出，和数字信号输入/输出（I/O ），SYAD08系列产品可应用在 RS-232/485总线工业自动化控制系统，4-20mA / 0-10V 信号测量、监视和控制，小信号的测量以及工业现场信号隔离及长线传输等等。 产品包括电源隔离，输入输出信号隔离、线性化，A/D 转换和RS-485串行通信。每个串口最多可接256只SY AD08系列模块，通讯方式采用ASCII 字符通讯协议或MODBUS RTU 通讯协议，其指令集兼容于ADAM 模块，波特率可由用户设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。 SY AD08系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM 里。 SY AD08系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC 隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。 图1 SY AD08 产品原理框图 SY AD08 功能简介 SY AD08 信号隔离采集模块，可以用来测量一路电压或电流信号，也可以用来测量两路可以共地且不会互相干扰的电流或电压信号。 1、 模拟信号输入 24位采集精度，产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。具体电流或电压输入量程请看产品选型，测量两路信号时两路输入选型必须相同。 2、 通讯协议 通讯接口： 1路标准的RS-485通讯接口和1路标准的RS-232通讯接口。 通讯协议： 支持两种协议，ASCII 字符协议和MODBUS RTU 通讯协议。可通过编程设定使用那种通讯协议，能 实现与多种品牌的PLC 、RTU 或计算机监控系统进行网络通讯。 数据格式：10位。1位起始位，8位数据位，1位停止位。 产品特点 典型应用 ● 低成本、小体积模块化设计方便桌面或导轨安装使用 ● 数据采集隔离转换成RS485/232支持Modbus RTU 协议 ● 测量精度优于0.05%，可以程控校准模块精度 ● 八路信号输入共地与输出之间隔离耐压3000VDC ● 宽电源供电范围：8 — 50VDC ● 可靠性高，编程方便，易于安装和布线 ● 用户可编程设置目标模块地址、波特率等 ● 可直接根据现场数据采集显示结果进行监控 ● 工业设备运行测量、监视和远程控制 ● 智能楼宇控制、安防工程等自动化系统监控 ● RS232/485总线工业自动化系统远程监测 ● 传感器信号隔离转换及长线传输 ● 模拟信号A/D 转换、调整及远程变送 ● 工业现场多路运行数据的获取与记录 ● 医疗、工控产品开发 ● 模拟 4-20mA/0-10V 等信号采集隔离及变送
配电隔离器与信号隔离器的区别是什么?什么情况下用信号隔离器,又在何种情况下用配电隔离器? 配电隔离器是用来隔离电源与电气设备不被错误操作启动避免造成事故的一种隔离开关，不当开关用只当隔离用，也可以是闸刀、空气开关、断路器、万能断路器等等。信号隔离器：属于电子、电气、电子信息、通讯相关的专业。种类繁多，在这些专业内我们讲信号指的是变化的电流、电压，击光、磁场，有数字信号模拟信号两种。一：将某种有频率、波形的电源信号过虑只让纯电源通过也是一种，如整流滤波。二：如只让信号通过不让电流通过，将电信号转换为光信号为数据传输也是一种，上一级与下一级的设备电源完全隔离不会受到上级的电源干扰，如光纤通信等。三：再如开关电源的那个光藕网络、电源稳压采样、振荡的反馈信号用光藕来传送高低压隔离减少故障率提高安全系数 无源、有源隔离器和配电隔离器的区别和应用
1:帕罗肯公司的无源信号隔离器型号是P-0133,它无须外供电源,而产品如何工作的呢?首先这款型号的产品局限性就是它只接受0/4-20mA的电流信号,输出也只能是1:1的0/4-20mA输出,产品的工作能量从输入电流信号上获取,它将有源信号1:1无衰减的隔离输出.(有源信号定义是可以直接驱动一定负载,一般由3线或4仪表输出,笼统的说智能仪表输出的都是有源信号).上面提到产品工作需要从输入信号上获取少许能量,也就是说,假如现场没有干扰,无需增加隔离器,那么20mA电流直接进采集端口,采集端口的采样阻抗是250欧,20mA×250＝5V.20mA电流压降是5V.增加P-0133无源隔离器后,要想仍然在采样端口上取样5V,那么就要保证隔离器正常工作,它们之间的换算关系如图: 在使用无源隔离器时必须注意，测量变送器驱动电压UB应足以维持流过无源隔离器和负载RB的最大电流,其值为20mA.无源隔离器上的损耗电压为UV=2V,上图给出了在考虑损耗电压UV时,输入电压UE同负载阻抗RB的关系.如果您的负荷已知,则可以据公式算出传感器必须提供的最低电压,以便在无源隔离器和负载中维持20mA的最大电流. 2：帕罗肯公司的有源信号隔离器型号分别是P-1176（外供电源24VDC）和R-2176（外供电源220VAC）此类产品不仅仅可以解决现场共地干扰问题，还可以实现信号转换，阻抗之间的转换。如：可以将变频器的0-10V电压转换成PLC接受的4-20mA电流信号，或各种电压、电流信号之间的互相转换。而阻抗转换就是xP 偉M9廣c阂桓隹刂I??$ 8uB1阜⒊?-20MA电流信号，而采集设备的采样电阻已经超出电流的驱动能力或在4-20MA电流回路中还有别的设备，结果造成电流无法驱动设备而出现信号的衰减，致使设备无法正常工作或控制、显示误差）。它和无源隔离器P-0133主要区别就是获取能量的方式不同，P-1176/R-2176是通过外供电源获取，所以不会对输入信号造成衰减（阻抗100欧）反到是增加了电流的输出驱动能力（驱动能力500欧）。这就是阻抗转换。如图
