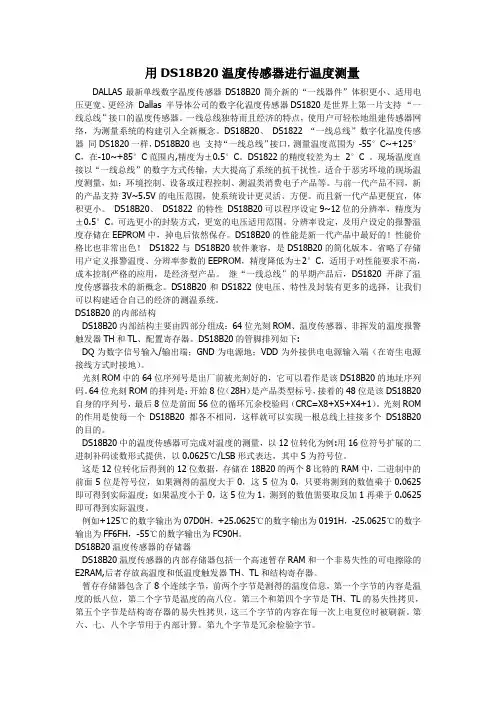

DS18B20原理与分析
DS18B20是美国DALLAS半导体公司继DS1820之后最新推出的一种改进型智能温度传感器。与传统的热敏电阻相比，他能够直接读出被测温度并且可根据实际要求通过简单的编程实现9～12位的数字值读数方式。可以分别在93.75 ms和750 ms内完成9位和12位的数字量，并且从DS18B20读出的信息或写入DS18B20的信息仅需要一根口线（单线接口）读写,温度变换功率来源于数据总线，总线本身也可以向所挂接的DS18B20供电，而无需额外电源。因而使用DS18B20可使系统结构更趋简单，可靠性更高。他在测温精度、转换时间、传输距离、分辨率等方面较DS1820有了很大的改进，给用户带来了更方便的使用和更令人满意的效果。
美国Dallas半导体公司的数字化温度传感器DS18B20是世界上第一片支持“一线总线”接口的温度传感器，在其内部使用了在板（ON-BOARD）专利技术。全部传感器元件及转换电路集成在形如一只三极管的集成电路内。一线总线独特而经济的特点，使用户可轻松的组建传感器网络，为测量系统的构建引入全新概念。现在，新一代的DS18B20体积更小，更经济，更灵活。使你可以发挥“一线总线”的优点。
在传统的模拟信号远距离温度测量系统中，需要很好地解决引线误差补偿问题、多点测量切换误差问题和放大电路零点漂移误差问题等技术问题，才能够达到较高的测量精度。另外一般监控现场的电磁环境都非常恶劣，各种干扰信号较强，模拟温度信号容易受到干扰而产生测量误差，影响测量精度。因此，在温度测量系统中，采用抗干扰能力强的新型数字温度传感器DS18B20体积小、精度更高、适用电压更宽、采用一线总线、可组网等优点，在实际应用中取得了良好的测温效果。
DS18B20的主要特征：（1）全数字温度转换及输出。（2）先进的单总线数据通信。（3）最高12位分辨率，精度可达土0.5摄氏度。（4） 12位分辨率时的最大工作周期为750毫秒。（5）可选择寄生工作方式。6）检测温度范围为–55°C ~+125°C (–67°F ~+257°F) （7）内置EEPROM，限温报警功能。
（8）64位光刻ROM，内置产品序列号，方便多机挂接。（9）多样封装形式，适应不同硬件系统。
DS18B20引脚定义：
（1） DQ为数字信号输入/输出端；（2） GND为电源地；
（3） VDD为外接供电电源输入端（在寄生电源接线方式时接地）。
1.DS18B20简介
（1）独特的单线接口方式：DS18B20与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。
（2）在使用中不需要任何外围元件。
（3）可用数据线供电，电压范围：+3.0~ +5.5 V。
（4）测温范围：-55 ~+125 ℃。固有测温分辨率为0.5 ℃。（5）通过编程可实现9~12位的数字读数方式。（6）用户可自设定非易失性的报警上下限值。
（7）支持多点组网功能，多个DS18B20可以并联在惟一的三线上，实现多点测温。
（8）负压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。
DS18B20的测温原理
DS18B20的测温原理如图2所示，图中低温度系数晶振的振荡频率受温度的影响很小〔1〕，用于产生固定频率的脉冲信号送给减法计数器1，高温度系数晶振随温度变化其震荡频率明显改变，所产生的信号作为减法计数器2的脉冲输入，图中还隐含着计数门，当计数门打开时，DS18B20就对低温度系数振荡器产生的时钟脉冲后进行计数，进而完成温度测量。计数门的开启时间由高温度系数振荡器来决定，每次测量前，首先将-55 ℃所对应的基数分别置入减法计数器1和温度寄存器中，减法计数器1和温度寄存器被预置在 -55 ℃所对应的一个基数值。减法计数器1对低温度系数晶振产生的脉冲信号进行减法计数，当减法计数器1的预置值减到0时温度寄存器的值将加1，减法计数器1的预置将重新被装入，减法计数器1重新开始对低温度系数晶振产生的脉冲信号进行计数，如此循环直到减法计数器
2计数到0时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。图2中的斜率累加器用于补偿和修正测温过程中的非线性，其输出用于修正减法计数器的预置值，只要计数门仍未关闭就重复上述过程，直至温度寄存器值达到被测温度值，这就是DS18B20的测温原理。
另外，由于DS18B20单线通信功能是分时完成的，他有严格的时隙概念，因此读写时序很重要。系统对DS18B20的各种操作必须按协议进行。操作协议为：初始化DS18B20（发复位脉冲）→发ROM功能命令→发存储器操作命令→处理数据。各种操作的时序图与DS1820相同.
DS18B20工作过程及时序
DS18B20内部的低温度系数振荡器是一个振荡频率随温度变化很小的振荡器，为计数器1提供一频率稳定的计数脉冲。
高温度系数振荡器是一个振荡频率对温度很敏感的振荡器，为计数器2提供一个频率随温度变化的计数脉冲。
初始时，温度寄存器被预置成-55℃，每当计数器1从预置数开始减计数到0时，温度寄存器中寄存的温度值就增加1℃，这个过程重复进行，直到计数器2计数到0时便停止。
初始时，计数器1预置的是与-55℃相对应的一个预置值。以后计数器1每一个循环的预置数都由斜率累加器提供。为了补偿振荡器温度特性的非线性性，斜率累加器提供的预置数也随温度相应变化。计数器1的预置数也就是在给定温度处使温度寄存器寄存值增加1℃计数器所需要的计数个数。
DS18B20内部的比较器以四舍五入的量化方式确定温度寄存器的最低有效位。在计数器2停止计数后，比较器将计数器1中的计数剩余值转换为温度值后与0.25℃进行比较，若低于0.25℃，温度寄存器的最低位就置0；若高于0.25℃，最低位就置1；若高于0.75℃时，温度寄存器的最低位就进位然后置0。这样，经过比较后所得的温度寄存器的值就是最终读取的温度值了，其最后位代表0.5℃，四舍五入最大量化误差为±1/2LSB，即0.25℃。
温度寄存器中的温度值以9位数据格式表示，最高位为符号位，其余8位以二进制补码形式表示温度值。测温结束时，这9位数据转存到暂存存储器的前两个字节中，符号位占用第一字节，8位温度数据占据第二字节。
DS18B20测量温度时使用特有的温度测量技术。DS18B20内部的低温度系数振荡器能产生稳定的频率信号；同样的，高温度系数振荡器则将被测温度转换成频率信号。当计数门打开时，DS18B20进行计数，计数门开通时间由高温度系数振荡器决定。芯片内部还有斜率累加器，可对频率的非线性度加以补偿。测量结果存入温度寄存器中。一般情况下的温度值应该为9位，但因符号位扩展成高8位，所以最后以16位补码形式读出。
DS18B20工作过程一般遵循以下协议：初始化——ROM操作命令——存储器操作命令——处理数据
①初始化
单总线上的所有处理均从初始化序列开始。初始化序列包括总线主机发出一复位脉冲，接着由从属器件送出存在脉冲。存在脉冲让总线控制器知道DS1820 在总线上且已准备好操作。
② ROM操作命令
一旦总线主机检测到从属器件的存在，它便可以发出器件ROM操作命令之一。所有ROM 操作命令均为8位长。这些命令列表如下：
Read ROM(读ROM)[33h]
此命令允许总线主机读DS18B20的8位产品系列编码，唯一的48位序列号，以及8位的CRC。此命令只能在总线上仅有一个DS18B20的情况下可以使用。如果总线上存在多于一
个的从属器件，那么当所有从片企图同时发送时将发生数据冲突的现象（漏极开路会产生线与的结果）。
Match ROM( 符合ROM)[55h]
此命令后继以64位的ROM数据序列，允许总线主机对多点总线上特定的DS18B20寻址。只有与64位ROM序列严格相符的DS18B20才能对后继的存贮器操作命令作出响应。所有与64位ROM序列不符的从片将等待复位脉冲。此命令在总线上有单个或多个器件的情况下均可使用。
Skip ROM( 跳过ROM )[CCh]
在单点总线系统中，此命令通过允许总线主机不提供64位ROM编码而访问存储器操作来节省时间。如果在总线上存在多于一个的从属器件而且在Skip ROM命令之后发出读命令，那么由于多个从片同时发送数据，会在总线上发生数据冲突（漏极开路下拉会产生线与的效果）。
Search ROM( 搜索ROM)[F0h]
当系统开始工作时，总线主机可能不知道单线总线上的器件个数或者不知道其64位ROM 编码。搜索ROM命令允许总线控制器用排除法识别总线上的所有从机的64位编码。Alarm Search(告警搜索)[ECh]
此命令的流程与搜索ROM命令相同。但是，仅在最近一次温度测量出现告警的情况下，DS18B20才对此命令作出响应。告警的条件定义为温度高于TH 或低于TL。只要DS18B20一上电，告警条件就保持在设置状态，直到另一次温度测量显示出非告警值或者改变TH或TL的设置，使得测量值再一次位于允许的范围之内。贮存在EEPROM内的触发器值用于告警。
③存储器操作命令
Write Scratchpad（写暂存存储器）[4Eh]
这个命令向DS18B20的暂存器中写入数据，开始位置在地址2。接下来写入的两个字节将被存到暂存器中的地址位置2和3。可以在任何时刻发出复位命令来中止写入。
Read Scratchpad（读暂存存储器）[BEh]
这个命令读取暂存器的内容。读取将从字节0开始，一直进行下去，直到第9（字节8，CRC）字节读完。如果不想读完所有字节，控制器可以在任何时间发出复位命令来中止读取。Copy Scratchpad（复制暂存存储器）[48h]
这条命令把暂存器的内容拷贝到DS18B20的E2存储器里，即把温度报警触发字节存入非易失性存储器里。如果总线控制器在这条命令之后跟着发出读时间隙，而DS18B20又正在忙于把暂存器拷贝到E2存储器，DS18B20就会输出一个“0”，如果拷贝结束的话，DS18B20 则输出“1”。如果使用寄生电源，总线控制器必须在这条命令发出后立即起动强上拉并最少保持10ms。
Convert T（温度变换）[44h]
这条命令启动一次温度转换而无需其他数据。温度转换命令被执行，而后DS18B20保持等待状态。如果总线控制器在这条命令之后跟着发出读时间隙，而DS18B20又忙于做时间转换的话，DS18B20将在总线上输出“0”，若温度转换完成，则输出“1”。如果使用寄生电源，总线控制器必须在发出这条命令后立即起动强上拉，并保持500ms。
Recall E2（重新调整E2）[B8h]
这条命令把贮存在E2中温度触发器的值重新调至暂存存储器。这种重新调出的操作在对DS18B20上电时也自动发生，因此只要器件一上电，暂存存储器内就有了有效的数据。在
这条命令发出之后，对于所发出的第一个读数据时间片，器件会输出温度转换忙的标识：“0”=忙，“1”=准备就绪。
Read Power Supply（读电源）[B4h]
对于在此命令发送至DS18B20之后所发出的第一读数据的时间片，器件都会给出其电源方式的信号：“0”=寄生电源供电，“1”=外部电源供电。
④处理数据

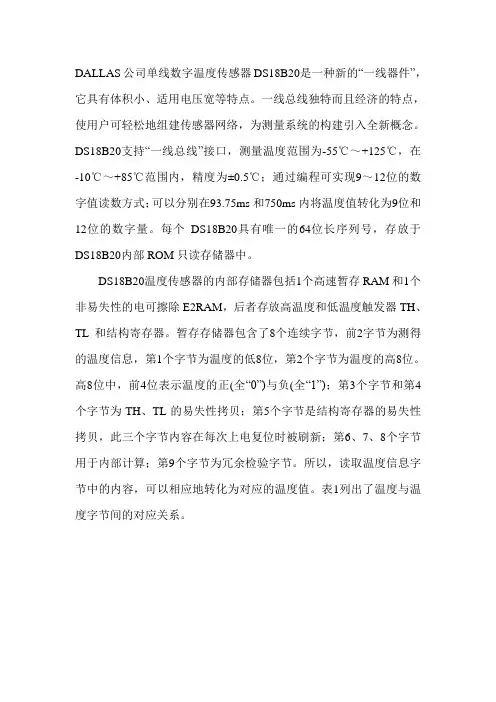

DS18B20的高速暂存存储器由9个字节组成，其分配如图3所示。当温度转换命令发布后，经转换所得的温度值以二字节补码形式存放在高速暂存存储器的第0和第1个字节。单片机可通过单线接口读到该数据，读取时低位在前，高位在后。
温度转换计算方法举例：
例如当DS18B20采集到+125℃的实际温度后，输出为07D0H，则：实际温度=07D0H╳0.0625=2000╳0.0625=1250C。
例如当DS18B20采集到-55℃的实际温度后，输出为FC90H，则应先将11位数据位取反加1得370H（符号位不变，也不作为计算），则：
实际温度=370H╳0.0625=880╳0.0625=550C。
复位：如图5所示，首先我们必须对DS18B20芯片进行复位，
复位就是由控制器（单片机）给DS18B20单总线至少480μS的低电平信号。当DS18B20接到此复位信号后则会在15~60μS后回发一个芯片的存在脉冲。
、存在脉冲：如图5所示，在复位电平结束之后，控制器应该
将数据单总线拉高，以便于在15~60μS后接收存在脉冲，存在脉冲为一个60~240μS的低电平信号。至此，通信双方已经达成了基本的协议，接下来将会是控制器与DS18B20间的数据通信。如果复位低电平的时间不足或是单总线的电路断路都不会接到存在脉冲，在设计时要注意意外情况的处理。 3、控制器发送ROM指令：双方打完了招呼之后最要将进行交流了，ROM指令共有5条，每一个工作周期只能发一条，ROM指令分别是读ROM数据、指定匹配芯片、跳跃ROM、芯片搜索、报警芯片搜索。ROM指令为8位长度，功能是对片内的64位光刻ROM进行操作。其主要目的是为了分辨一条总线上挂接的多个器件并作
处理。诚然，单总线上可以同时挂接多个器件，并通过每个器件上所独有的ID号来区别，一般只挂接单个DS18B20芯片时可以跳过ROM指令（注意：此处指的跳过ROM指令并非不发送ROM指令，而是用特有的一条“跳过指令”）。ROM指令在下文有详细的介绍。 4、控制器发送存储器操作指令：在ROM指令发送给DS18B20之后，紧接着（不间断）就是发送存储器操作指令了。操作指令同样为8位，共6条，存储器操作指令分别是写RAM数据、读RAM数据、将RAM数据复制到EEPROM、温度转换、将EEPROM中的报警值复制到RAM、工作方式切换。存储器操作指令的功能是命令DS18B20作什么样的工作，是芯片控制的关键。
5、执行或数据读写：一个存储器操作指令结束后则将进行指令执行或数据的读写，这个操作要视存储器操作指令而定。如执行温度转换指令则控制器（单片机）必须等待DS18B20执行其指令，一般转换时间为500μS。如执行数据读写指令则需要严格遵循DS18B20的读写时序来操作。数据的读写方法及时序图将有下文有详细介绍。
若要读出当前的温度数据我们需要执行两次工作周期，第一个周期为复位、跳过ROM指令、执行温度转换存储器操作指令、等待500μS温度转换时间。紧接着执行第二个周期为复位、跳过ROM指令、执行读RAM的存储器操作指令、读数据（最多为9个字节中途可停止，只读简单温度值则读前2个字节即可）。
参考文献:
《电子技术应用》2000年06期《单线数字温度传感器的原理与应用》金伟正
《半导体技术》2003年02期《单总线数字温度传感器原理及应用》王成江王安敏张玉华
《传感器与微系统》2007年11期《基于单总线的智能多点测温系统设计》李金凤葛良全吴建平郝俊胜
一、绪论 1.1 课题来源 温度是一个和人们生活环境有着密切关系的物理量，也是一种在生产、科研、生活中需要测量和控制的重要物理量，是国际单位制七个基本量之一，同时它也是一种最基本的环境参数。人民的生活与环境温度息息相关，物理、化学、生物等学科都离不开温度。在工业生产和实验研究中，在电力、化工、石油、冶金、机械制造、大型仓储室、实验室、农场塑料大棚甚至人们的居室里经常需要对环境温度进行检测，并根据实际的要求对环境温度进行控制。比如，发电厂锅炉的温度必须控制在一定的范围之内；许多化学反应的工艺过程必须在适当的温度下才能正常进行。炼油过程中，原油必须在不同的温度和压力条件下进行分流才能得到汽油、柴油、煤油等产品；没有合适的温度环境，许多电子设备不能正常工作，粮仓的储粮就会变质霉烂，酒类的品质就没有保障。可见，研究温度的测量具有重要的理论意义和推广价值。 随着现代计算机和自动化技术的发展，作为各种信息的感知、采集、转换、传输相处理的功能器件，温度传感器的作用日益突出，成为自动检测、自动控制系统和计量测试中不可缺少的重要技术工具，其应用已遍及工农业生产和日常生活的各个领域。本设计就是为了满足人们在生活生产中对温度测量系统方面的需求。 本设计要求系统测量的温度的点数为4个，测量精度为0.5℃，测温范围为-20℃～+80℃。采用液晶显示温度值和路数，显示格式为:温度的符号位,整数部分,小数部分,最后一位显示℃。显示数据每一秒刷新一次。 1.2 课题研究的意义 21世纪科学技术的发展日新月异，科技的进步带动了测量技术的发展，现代控制设备的性能和结构发生了巨大的变化，我们已经进入了高速发展的信息时代，测量技术也成为当今科技的主流之一，被广泛地应用于生产的各个领域。对于本次设计，其目的在于： （1）掌握数字温度传感器DS18B20的原理、性能、使用特点和方法，利用C51对系统进行编程。
引言 本文主要介绍了一个基于AT89C51单片机的测温系统，详细描述了利用数字温度传感器DS18B20开发测温系统的过程，重点对传感器在单片机下的硬件连接，软件编程以及各模块系统流程进行了详尽分析，特别是数字温度传感器DS18B20的数据采集过程，并介绍了利用C语言编程对DS18B20的访问，该系统可以方便的实现实现温度采集和显示，使用起来相当方便，具有精度高、量程宽、灵敏度高、体积小、功耗低等优点。DS18B20与AT89C51结合实现最简温度检测系统，该系统结构简单，抗干扰能力强，适合于恶劣环境下进行现场温度测量。数字温度计与传统的温度计相比，具有读数方便、测温范围广、测温精确、功能多样话等优点。其主要用于对测温要求准确度比较高的场所，或科研实验室使用，该设计使用STC89C52单片机作控制器，数字温度传感器DS18B20测量温度，单片机接受传感器输出，经处理用LED数码管实现温度值显示。 .

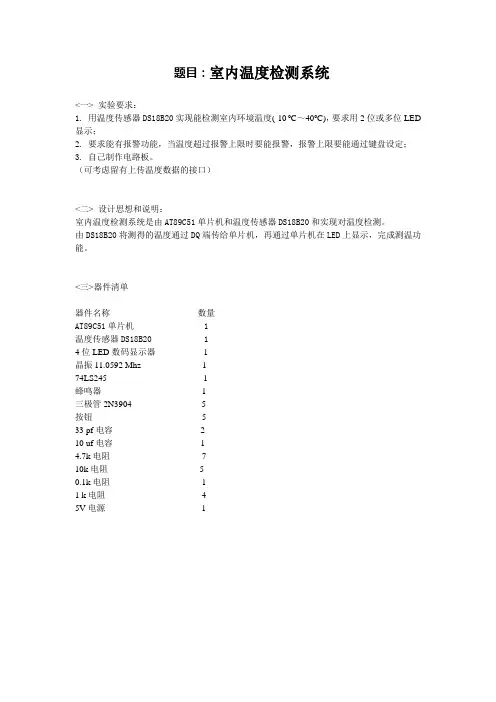

一、设计要求 通过基于MCS-51系列单片机AT89C51和DS18B20温度传感器检测温度，熟悉芯片的使用，温度传感器的功能，数码显示管的使用，C语言的设计；并且把我们这一年所学的数字和模拟电子技术、检测技术、单片机应用等知识，通过理论联系实际，从题目分析、电路设计调试、程序编制调试到传感器的选定等这一完整的实验过程，培养了学生正确的设计思想，使学生充分发挥主观能动性，去独立解决实际问题，以达到提升学生的综合能力、动手能力、文献资料查阅能力的作用，为毕业设计和以后工作打下一个良好的基础。 以MCS-51系列单片机为核心器件，组成一个数字温度计，采用数字温度传感器DS18B20为检测器件，进行单点温度检测，检测精度为0.5摄氏度。温度显示采用3位LED数码管显示，两位整数，一位小数。具有键盘输入上下限功能，超过上下限温度时，进行声音报警。 二、基本原理 原理简述：数字温度传感器DS1820把温度信息转换为数字格式；通过“1－线协议”，单片机获取指定传感器的数字温度信息，并显示到显示设备上。通过键盘，单片机可根据程序指令实现更灵活的功能，如单点检测、轮转检测、越数字温度传感器的温度检测及显示的系统原理图如图DS1820限检测等。基于 图 2.1 基于DS1820的温度检测系统框图 三：主要器件介绍（时序图及各命令序列，温度如何计算等） 系统总体设计框图 由于DS18B20数字温度传感器具有单总线的独特优点，可以使用户轻松地组建起传感器网络，并可使多点温度测量电路变得简单、可靠，所以在该设计中采用DS18B20数字温度传感器测量温度。 测温电路设计总体设计框图如图所示，控制器采用单片机AT89S52，温度传感器采用DS18B20，显示采用4位LED数码管，报警采用蜂鸣器、LED灯实现，键盘用来设定报警上下限温度。 .. . 测温电路设计总体设计框图图3.11.控制模块 AT89S52单片机是美国ATMEL公司生产的低功耗，高性能CMOS 8位单片机，片内含有8kb的可系统编程的Flash只读程序存储器，器件采用ATMEL公
课程设计(论文) 题目名称基于DS18B20温度测量系统设计 课程名称单片机原理及应用 学生姓名尹彬涛 学号1341301075 系、专业电子信息工程 指导教师江世民 2015年 6 月12 日
摘要 随着时代的进步和发展，单片机技术已经普及到我们生活、工作、科研、各个领域，已经成为一种比较成熟的技术, 本文主要介绍了一个基于STC89C52单片机的测温系统，详细描述了利用数字温度传感器DS18B20开发测温系统的过程，重点对传感器在单片机下的硬件连接，软件编程以及各模块系统流程进行了详尽分析，特别是数字温度传感器DS18B20的数据采集过程。对各部分的电路也一一进行了介绍,该系统可以方便的实现实现温度采集和显示，并可根据需要任意设定上下限报警温度，它使用起来相当方便，具有精度高、量程宽、灵敏度高、体积小、功耗低等优点，适合于我们日常生活和工、农业生产中的温度测量，也可以当作温度处理模块嵌入其它系统中，作为其他主系统的辅助扩展。DS18B20与STC89C52结合实现最简温度检测系统，该系统结构简单，抗干扰能力强，适合于恶劣环境下进行现场温度测量，有广泛的应用前景。 关键词：单片机; DS18B20; 温度传感器; 数字温度计; STC89C52
目录 摘要 (1) 引言 (3) 一、方案介绍 (3) 1、显示部分 (3) 2、温度采集 (5) 3、方案流程图 (5) 二、总体方案设计 (6) 1、硬件设计 (6) 1.1 温度采集设计 (6) 1.2温度显示设计 (6) 2、软件设计 (7) 2.1 DS18B20程序设计 (7) 2.2显示部分程序设计 (8) 三、实验调试过程 (10) 1、软件调试 (10) 1.1 显示部分调试........................................ . (10) 四、心得体会 (10) 五、致谢 (11) 六、参考文献 (12) 七、附录 (12) 附录一程序代码 (12) 附录二仿真电路图 (18)
目录 中文摘要......................................................................................................... III 英文摘要......................................................................................................... I V 1 绪论. (1) 1.1课题来源 (1) 1.2课题研究的目的意义 (1) 1.3国内外现状及水平 (2) 1.4课题研究内容 (2) 2 系统方案设计 (3) 2.1基于模拟温度传感器设计方案 (3) 2.2基于数字温度传感器设计方案 (4) 2.3方案论证 (4) 3 电路设计 (6) 3.1工作原理 (6) 3.2DS18B20与单片机接口技术 (7) 3.3键盘电路设计 (14) 3.4显示电路设计 (15) 3.5报警电路设计 (16) 3.6电源电路设计 (17) 4 程序设计 (18) 4.1系统资源分配 (18) 4.2系统流程设计 (18) 4.3程序设计 (24) 5 系统仿真 (34) 5.1PROTEUS仿真环境介绍 (34) 5.2原理图绘制 (35) 5.3程序加载 (35) 5.4系统仿真 (36) 5.5仿真结果分析 ............................................................................................... 错误！未定义书签。 6 PCB板设计 (39) 6.1PCB板设计 (39)
3.2.3 DS18B20的测温原理 DS18B20的测温原理如图3-2-2-6所示，图中低温度系数晶振的振荡频率受温度的影响很小，用于产生固定频率的脉冲信号送给减法计数器1，高温度系数晶振随温度变化其震荡频率明显改变，所产生的信号作为减法计数器2的脉冲输入，图中还隐含着计数门，当计数门打开时，DS18B20就对低温度系数振荡器产生的时钟脉冲后进行计数，进而完成温度测量。计数门的开启时间由高温度系数振荡器来决定，每次测量前，首先将-55 ℃所对应的基数分别置入减法计数器1和温度寄存器中，减法计数器1和温度寄存器被预置在 -55 ℃ 所对应的一个基数值。减法计数器1对低温度系数晶振产生的脉冲信号进行减法计数，当减法计数器1的预置值减到0时温度寄存器的值将加1，减法计数器1的预置将重新被装入，减法计数器1重新开始对低温度系数晶振产生的脉冲信号进行计数，如此循环直到减法计数器2计数到0时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。图2中的斜率累加器用于补偿和修正测温过程中的非线性，其输出用于修正减法计数器的预置值，只要计数门仍未关闭就重复上述过程，直至温度寄存器值达到被测温度值，这就是DS18B20的测温原理。 另外，由于DS18B20单线通信功能是分时完成的，他有严格的时隙概念，因此读写时序很重要。系统对DS18B20的各种操作必须按协议进行。操作协议为：初始化DS18B20（发复位脉冲）→发ROM功能命令→发存储器操作命令→处理数据。各种操作的时序图与DS1820相同。 图3-2-3-1 DS18B20与处理器连接图 3.2.4 DS18B20与单片机的典型接口设计 以MCS51单片机为例，图3-2-3-1中采用寄生电源供电方式，P1 1口接
第一部分：DS18B20的封装和管脚定义 首先，我们来认识一下DS18B20这款芯片的外观和针脚定义，DS18B20芯片的常见封装为TO-92，也就是普通直插三极管的样子，当然也可以找到以SO（DS18B20Z）和μSOP（DS18B20U）形式封装的产品，下面为DS18B20各种封装的图示及引脚图。 了解了这些该芯片的封装形式，下面就要说到各个管脚的定义了，如下表即
为该芯片的管脚定义： 上面的表中提到了一个“奇怪”的词——“寄生电源”，那我有必要说明一下了，DS18B20芯片可以工作在“寄生电源模式”下，该模式允许DS18B20工作在无外部电源状态，当总线为高电平时，寄生电源由单总线通过VDD 引脚，此时DS18B20可以从总线“窃取”能量，并将“偷来”的能量储存到寄生电源储能电容（Cpp）中，当总线为低电平时释放能量供给器件工作使用。所以，当DS18B20工作在寄生电源模式时，VDD引脚必须接地。 第二部分：DS18B20的多种电路连接方式 如下面的两张图片所示，分别为外部供电模式下单只和多只DS18B20测温系统的典型电路连接图。 （1）外部供电模式下的单只DS18B20芯片的连接图
（2）外部供电模式下的多只DS18B20芯片的连接图 这里需要说明的是，DS18B20芯片通过达拉斯公司的单总线协议依靠一个单线端口通讯，当全部器件经由一个三态端口或者漏极开路端口与总线连接时，控制线需要连接一个弱上拉电阻。在多只DS18B20连接时，每个DS18B20都拥有一个全球唯一的64位序列号，在这个总线系统中，微处理器依靠每个器件独有的64位片序列号辨认总线上的器件和记录总线上的器件地址，从而允许多只DS18B20同时连接在一条单线总线上，因此，可以很轻松地利用一个微处理器去控制很多分布在不同区域的DS18B20，这一特性在环境控制、探测建
目录1引言1 2系统描述2 2.1系统功能2 2.2系统设计指标3 3系统的主要元件3 3.1单片机3 3.2温度传感元件4 3.3LCD显示屏7 4硬件电路8 4.1系统整体原理图8 4.2单片机晶振电路8 4.3温度传感器连接电路9 4.4LCD电路10 4.5报警和外部中断电路11
5结论12
温度监测系统硬件设计 摘要:利用DS18B20为代表的新型单总线数字式温度传感器实现温度的监测，可以 简化硬件电路，也可以实现单线的多点分布式温度监测，而不会浪费单片机接口，提供了单片机接口的利用率。同时提高了系统能够的抗干扰性，使系统更灵活、方 便。本系统主要实现温度的检测、显示以及高低温的报警。也可以通过单总线挂载 多个DS18B20实现多点温度的分布式监测。 关键词：DS18B20，单总线，温度，单片机 1引言 在科技广泛发展的今天，计算机的发展已经越来越快，它的应用已经越来越广泛。而单片机的发展和应用是其中的重要一方面。单片机在工业生产（机电、化工、轻纺、自控等等）和民用家电各方面有广泛的应用。其中，单片机在工业生产中的应用尤其广泛。 单片机具有集成度高，处理能力强，可靠性高，系统结构简单，价格低廉的优点，因此被广泛应用。在工业生产中，电流、电压、温度、压力、流量、流速和开关量都是常用的主要测量参数。例如：在冶金工业、化工工业、电力工程、机械制造和食品加工等许多领域中，人们都需要对各类加热炉、热处理炉、反映炉和锅炉，尤其是热学试验（如：物体的比热容、汽化热、热功当量、压强温度系数等教学实验）中的温度进行测量，并经常会对其进行控制。传统的方式是采用热电偶或热电阻，但是由于模拟温度传感器输出为模拟信号，必须经过A/D转换环节获得数字信号后才能够被单片机等微处理器接收处理，使得硬件电路结构复杂，制作成本较高。
DS18B20原理与分析 DS18B20是美国DALLAS半导体公司继DS1820之后最新推出的一种改进型智能温度传感器。与传统的热敏电阻相比，他能够直接读出被测温度并且可根据实际要求通过简单的编程实现9～12位的数字值读数方式。可以分别在93.75 ms和750 ms内完成9位和12位的数字量，并且从DS18B20读出的信息或写入DS18B20的信息仅需要一根口线（单线接口）读写,温度变换功率来源于数据总线，总线本身也可以向所挂接的DS18B20供电，而无需额外电源。因而使用DS18B20可使系统结构更趋简单，可靠性更高。他在测温精度、转换时间、传输距离、分辨率等方面较DS1820有了很大的改进，给用户带来了更方便的使用和更令人满意的效果。 美国Dallas半导体公司的数字化温度传感器DS18B20是世界上第一片支持“一线总线”接口的温度传感器，在其内部使用了在板（ON-BOARD）专利技术。全部传感器元件及转换电路集成在形如一只三极管的集成电路内。一线总线独特而经济的特点，使用户可轻松的组建传感器网络，为测量系统的构建引入全新概念。现在，新一代的DS18B20体积更小，更经济，更灵活。使你可以发挥“一线总线”的优点。 在传统的模拟信号远距离温度测量系统中，需要很好地解决引线误差补偿问题、多点测量切换误差问题和放大电路零点漂移误差问题等技术问题，才能够达到较高的测量精度。另外一般监控现场的电磁环境都非常恶劣，各种干扰信号较强，模拟温度信号容易受到干扰而产生测量误差，影响测量精度。因此，在温度测量系统中，采用抗干扰能力强的新型数字温度传感器DS18B20体积小、精度更高、适用电压更宽、采用一线总线、可组网等优点，在实际应用中取得了良好的测温效果。 DS18B20的主要特征：（1）全数字温度转换及输出。（2）先进的单总线数据通信。（3）最高12位分辨率，精度可达土0.5摄氏度。（4） 12位分辨率时的最大工作周期为750毫秒。（5）可选择寄生工作方式。6）检测温度范围为–55°C ~+125°C (–67°F ~+257°F) （7）内置EEPROM，限温报警功能。 （8）64位光刻ROM，内置产品序列号，方便多机挂接。（9）多样封装形式，适应不同硬件系统。 DS18B20引脚定义： （1） DQ为数字信号输入/输出端；（2） GND为电源地； （3） VDD为外接供电电源输入端（在寄生电源接线方式时接地）。
基于CC2430和DS18B20的无线测温系统设计 关键字： CC2430 DS18B20 无线测温系统 目前，很多场合的测温系统采用的还是有线测温设备，由温度传感器、分线器、测温机和监控机等组成，各部件之间采用电缆连接进行数据传输。这种系统布线复杂、维护困难、成本高，可采用无线方案解决这些问题。无线测温系统是一种集温度信号采集、大容量存储、无线射频发送、LED（或LCD）动态显示、控制与通信等功能于一体的新型系统。 本文从低功耗、小体积、使用简单等方面考虑，基于射频SoC CC2430和数字温度传感器DS18B20设计了一个无线测温系统，整个系统由多个无线节点和1个基站组成。无线节点工作在各个测温地点，进行温度数据采集和无线发送。基站与多个节点进行无线通信，并通过数码管将数据显示出来，同时可以通过RS-232串口将数据发送给PC。 CC2430简介 CC2430是TI/ChipconAs公司最新推出的符合2.4G IEEE802.15.4标准的射频收发器.利用此芯片开发的无线通信设备支持数据传输率高达250 kbit/s可以实现多点对多点的快速组网。CC2430的主要性能参数如下： (1)工作频带范围：2.400～2.483 5 GHz；(2)采用IEEE802.15.4规范要求的直接序列扩频方式； (3)数据速率达250 kbit/s码片速率达2 MChip/s； (4)采用o-QPSK调制方式； (5)超低电流消耗（RX:19.7mA,TX:17.4mA）高接收灵敏度（-99 dBm）； (6)抗邻频道干扰能力强(39 dB)； (7)内部集成有VCO、LNA、PA以及电源整流器采用低电压供电(2.1～3.6V)； (8)输出功率编程可控； (9)IEEE802.15.4 ＭＡＣ层硬件可支持自动帧格式生成、同步插入与检测、16bit CRC 校验、电源检测、完全自动MAC层安全保护(CTR,CBC－MAC,CCM)； (10)与控制微处理器的接口配置容易(4总线SPI接口)； (11)采用QLP-48封装，外形尺寸只有７×７ｍｍ。CC2430只需要极少的外围元器件，其典型应用电路如图２所示。它的外围电路包括晶振时钟电路、射频输入／输出匹配电路和微控制器接口电路3个部分。

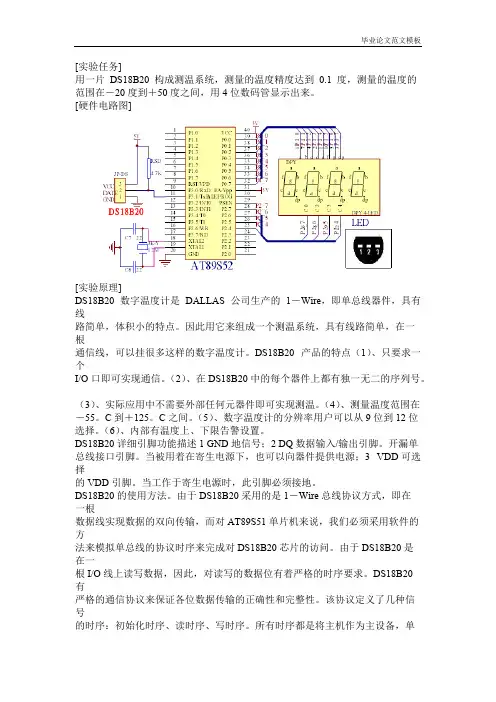

[实验任务] 用一片DS18B20 构成测温系统，测量的温度精度达到0.1 度，测量的温度的范围在－20度到＋50度之间，用4位数码管显示出来。 [硬件电路图] [实验原理] DS18B20 数字温度计是DALLAS 公司生产的1－Wire，即单总线器件，具有线 路简单，体积小的特点。因此用它来组成一个测温系统，具有线路简单，在一根通信线，可以挂很多这样的数字温度计。DS18B20 产品的特点（1）、只要求一个 I/O口即可实现通信。（2）、在DS18B20中的每个器件上都有独一无二的序列号。（3）、实际应用中不需要外部任何元器件即可实现测温。（4）、测量温度范围在－55。C到＋125。C之间。（5）、数字温度计的分辨率用户可以从9位到12位选择。（6）、内部有温度上、下限告警设置。 DS18B20详细引脚功能描述1 GND地信号；2 DQ数据输入/输出引脚。开漏单总线接口引脚。当被用着在寄生电源下，也可以向器件提供电源；3 VDD可选择 的VDD引脚。当工作于寄生电源时，此引脚必须接地。 DS18B20的使用方法。由于DS18B20采用的是1－Wire总线协议方式，即在一根 数据线实现数据的双向传输，而对AT89S51单片机来说，我们必须采用软件的方 法来模拟单总线的协议时序来完成对DS18B20芯片的访问。由于DS18B20是在一 根I/O线上读写数据，因此，对读写的数据位有着严格的时序要求。DS18B20有 严格的通信协议来保证各位数据传输的正确性和完整性。该协议定义了几种信号的时序：初始化时序、读时序、写时序。所有时序都是将主机作为主设备，单总线器件作为从设备。而每一次命令和数据的传输都是从主机主动启动写时序开始，如果要求单总线器件回送数据，在进行写命令后，主机需启动读时序完成数据接收。数据和命令的传输都是低位在先。
