原文地址：单片机定时器初值计算举例作者：杨鹏健
片机定时器初值计算举例
一、10MS定时器初值的计算：
1.晶振12M
12MHz除12为1MHz，也就是说一秒=1000000次机器周期。10ms=10000次机器周期。
65536-10000=55536(d8f0)
TH0=0xd8，TL0=0xf0
2.晶振11.0592M
11.0592MHz除12为921600Hz，就是一秒921600次机器周期，10ms=9216次机器周期。
65536-9216=56320(dc00)
TH0=0xdc，TL0=0x00
二、50MS定时器初值的计算：
1.晶振12M
12MHz除12为1MHz，也就是说一秒=1000000次机器周期。50ms=50000次机器周期。
65536-50000=15536(3cb0)
TH0=0x3c，TL0=0xb0
2.晶振11.0592M
11.0592MHz除12为921600Hz，就是一秒921600次机器周期，50ms=46080次机器周期。
65536-46080=19456(4c00)
TH0=0x4c，TL0=0x00

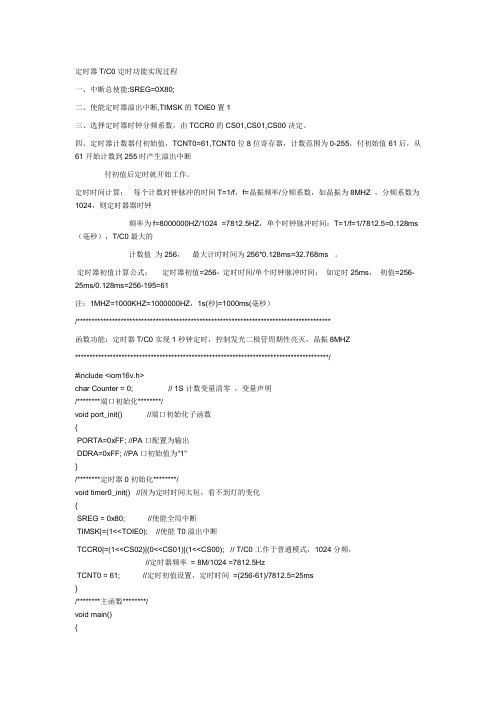

三、使用说明
以12M晶振为例：每秒钟可以执行1000000次机器周期个机器周期。而T 每次溢出
最多65536 个机器周期。我们尽量应该让溢出中断的次数最少（如50ms)，这样对主程序的干扰也就最小。
