九巨龙集团工法样板展示标准
实物样板的设置说明：
在施工场区适当位置设置实物样板及展板说明：建筑面积在30000㎡以上的项目、住宅小区或组团，每个项目必须设置一处样板展示区。其他的应在工程上设置样板展示区。展示区可以集中展示梁、板、柱、墙。样板展示应与图纸设计要求一致，下列图例仅供参考。
一、结构工程样板要求
1）结构工序样板应包括梁、板、柱、楼梯、及线条等。
2）结构工序样板应对钢筋连接、保护层控制、变截面处理、箍筋加密、受力筋间距控制等易发生质量通病的环节重点展示，并对绑扎、孔洞留设、预埋件布设等节点容进行展示。
1）样板应展示梁、板、柱、楼梯等部位的支撑及加固方式；
2）样板应明确模板材质、木方、管材等材料；
3）样板交底卡应明确模板垂直度、截面尺寸等中间验收实测值标准。
1）砌筑工程样板所用材料及做法必须和实体一致。
2）砌筑样板应包含砌体灰缝平直、灰缝勾缝、底砖砌筑、施工洞口、拉结筋设置、门洞过梁等工法样板。应与相关的线管、线槽、电线盒、二次结构一并展示。
四、抹灰工程样板要求
1）样板需包含基底处理、灰饼、交界处钢丝网、抹灰层、表面玻纤网、阳角护角等工法样板。对不同材料交接、喷浆或甩浆等关键环节应重点展示。
2）墙体标高控制线、实测实量等标示应字体清晰、规格统一。
五、屋面工程样板要求
1）屋面样板应包含找坡层、找平层、保温层、基层处理剂、防水层、细石混凝土保护层、屋面缸砖、天沟及雨水排水、出屋面管道、屋面分隔缝、避雷带、拔气帽等。
2）样板应展示设计要求。
六、卫生间样板要求
卫生间样板应包含卫生间翻边、找平层、防水层及上翻、保护层、卫生间管线布置、管道走向、管槽处理、地漏等工法样板。
七、公共部位面砖样板
样板应包括基层处理、面砖铺贴。材料应与设计一致，面砖铺贴应展示其连接处细部做法（按要求倒角、留缝）和排版。
八、电气预埋样板
样板展示应包括：线管切槽、开关、插座预埋安装、强电箱、多媒体预埋安装、等电位端子箱的安装等工艺。
九、管井样板
水管井周边做混凝土台同一排阀门成线，不同的管道阀门要求开启方向一致，所有管道要求整齐，标示清晰；管井大小适中，便于观察与维护。
十、外墙面工程样板
外墙面应包括墙体、找平层、保温层、加强网、抗裂砂浆，面层
十一、窗安装样板
窗应安装牢固，开关灵活，关闭严密，窗表面应洁净、平整、光滑、色泽一致；窗框四周应塞填密实并打胶，窗外侧下口找出排水坡度，高外低。
十二、地暖工程样板
绝热层施工应平整，接合严密；地暖盘管间距均匀，固定牢固可靠，加热管与分水器、集水器连接可靠，不渗漏；钢筋网片保证其间距、直径；地暖地面保证其砼厚度及表面平整度，采用可靠的养护措施。
十三、排水工程样板
排水管道安装固定牢固，保证稳定性，合理控制坡度，保证排水通畅，标示清晰。
十四、材料样品展示区
各项目部应按照要求设置样品库，做好各种工程材料的样品展示，常用封样材料包括：室外装饰材料、保温材料、防水材料、阳台和楼梯栏杆、铝合金门窗型材、电线电缆、配电箱、水暖管材管件、分集水器、散热器、电气用开关、插座等。在每件样品对应部位应粘贴标识牌。标识容应包括材料名称、规格、产地、使用部位等。
附图：
拼宽路基标准化施工工艺工法 1、施工前准备 1.1技术准备 1.1.1在旧路路基加宽前，对旧路路况进行详细调查，掌握路基病害成因并对路基病害进行处理。 1.1.2熟悉和掌握施工图设计文件及沿线地质、地形地貌资料，编制单项施工组织设计，向现场施工技术人员、进行书面的技术交底和安全较低。 1.1.3试验准备 （1）路基施工前、必须对路基填料土样进行相关试验。每公里至少取2个点；土质变化大时必须按实际情况增加取样点数。 （2）对来源不同、性质不同的拟作为路堤填料的材料进行复查和取样试验。土的试验项目包括天然含水量、液限、塑限、标准击实试验、CBR试验、颗粒分析、比重、有机质含量等。 （3）路基填料每5000m3或土质变化时必须重新取样进行试验。 1.1.4测量放样 （1）按照规范要求对沿线导线点和水准点进行复测和加密。如果是两侧拼接加宽，由于旧路基两侧导线点无法通视，需在旧路基两侧各布设一条符合导线，并且两条附合导线应闭合。 （2）路基开工前每隔100m用全站仪准确放出旧路基边缘点，在旧路基边坡上设置桩号牌，在加宽路基边缘放出路基边线，边线为设计坡脚线外0.5米处。
（3）每隔20m对旧路基和加宽路基原地面进行复测，核对或补充横断面，发现和设计图纸不符时，应查明原因及时处理。 1.1.5试验路段的施工 （1）试验段填筑的目的：找出填料在最佳含水量下达到各压实区规定的压实度和压实沉降差时，施工机械最佳组合方式、碾压速度、碾压遍数、松铺厚度、施工工艺等。 （2）试验段结束后对平整度、横坡、高程、压实质量等各项指标检查验收，满足规范要求及时将施工情况及检测结果编制试验段施工总结报监理工程师审核批准，将其作为该填料施工控制的依据。 1.2机具准备（一个作业面） 1.2.1挖运设备：挖掘机、自卸汽车 1.2.2摊铺平整设备：推土机、平地机 1.2.3压实设备：光轮压路机、振动压路机、高速液压强夯机、重型压路机 1.2.4其他设备：洒水车 2、路基拼接施工 2.1工艺流程图 2.2新路基部分的清表（无需软基处理路段） 2.2.1根据设计图纸要求深度和路基边线进行原地面清表，清除腐殖图层。清表段划分要适当，不应过长。 2.2.2清表土不可随意丢弃，应予以集中堆放，留作将来绿化种植土使用。 2.3旧路排水沟的处治 旧路排水沟圬工体清除后，应在两侧沟堤对称开挖台阶，台阶尺寸根据排水沟实际断面尺寸确定，开挖后工作面宽度以满足压路机工作宽度为准。回填应根据现场实际情况，采用直接填土或翻晒后填土，需要换填处理的，按变更程序进行
目前越来越多的工地出于安全考虑和质量要求都积极的去搭建工法样板展示区，其有着无可比拟的优势：1、对整个工程推进工程质量样板引路这一做法，使之成为施工项目管理的一项措施，有利于加强对工程施工重要工序、关键环节的质量控制，消除工程质量通病，提高工程质量的整体水平。2、通过工程质量样板引路做法，提升项目管理水平，提高项目管理人员管理水平。这么看来那么搭建工法样板展示区是不可或缺的，那么下面就来简单的聊一聊工法样板展示区的搭建方案包含了哪些模块？ 展示区场地的布置方案要求： 1.展示区应合理布置、线路便捷，便于组织学习和展示。 2.展示区场地地面需硬化处理，且地面排水良好。 3.展示区上部建议搭设防护棚，当处于塔吊下方时应按照安全标准设置。 4.集中展示区样板的标识牌、交底卡，应内容清晰、标准明确、
规格统一、制作规范，张挂醒目、牢固。 方案内所需要搭建的样板项目模块： 1、地基与基础（防水）样板 2、结构工程样板 3、模板工程样板 4、砌筑工程样板 5、抹灰工程样板 6、建筑保温及幕墙防火封堵工程样板 7、屋面及防水工程样板 8、安装工程样板 9、装饰装修样板 10、展示区安全文明样 工法样板搭建实施方案编制流程要求： 施工方案应包含但不限于以下内容：①场地选址及平面布置图②
主要样板明细及标准③样板实施计划表④培训交底实施细则及其责任人⑤其他相关文件及资料。 工程类样板节点选择要求与工程一致，原则上应在设计图中选择有代表性的实际节点制作样板，不得凭空臆造。 工程样板集中展示区要求严格符合验收标准。 样板区交底培训要求严格符合规定。 工程样板展示区至关重要在搭建过程中切忌要高标准、严要求的按照流程操作防范于未然，注意生产安全。 上海铁逸建筑工程有限公司是一家专业从事建筑施工安全定型标准化产品研发、生产、销售和服务的综合型企业。公司拥有一支专业的设计研发及安装团队，在制作技术上具有丰富的经验，研制开发出三十多种建筑安全相关的体验设施。公司秉承“以技术为核心，以品质为根基”的这个宗旨，以专业的技能和丰富的实践经验致力追求更安全、更新颖、更精致的工程安全定型化、工具化、标准化，诚挚翼望与各界共创中国工程安全标准化的辉煌明天。
高速路基工程标准化施工工艺工法(doc 43页)
路基工程标准化施工工艺工法 编制单位：湖北省交通投资有限公司高速公路建设总指挥部湖北交投鄂东南高速公路建设指挥部中铁三局 集团有限公司（城市圈环线咸宁西段土 建二标项目部） 二〇一四年九月
4.1.2 水准点复测....................................... ......................................... ......................................... ..4 4.1.3 中线复测....................................... ......................................... ......................................... (4) 4.1.4 横断面复测....................................... ......................................... ......................................... ..5 4.2 场地清理....................................... ......................................... ......................................... . (5) 4.2.1 砍树挖根、表土清除、挖除淤泥。..................................... ......................................... (5) 4.2.2 一般规定.......................................
室内展示指引 1、编制目的 为落实集团提高工程品质，配合营销扩大影响效果、展现品牌名企形象、对样板引路提供实物模板，特制订并发布本指引。 2、适用范围 房地产城市/独立项目公司所有在建项目标段。 3、展示要求 3.1、展示时间：新开组团、新项目必须实施工艺工法样板和交房样板推进工作，要求在结构出地面时完成样板工程策划书的编制和审核工作、结构施工至8层时开始实施样板施工、并于一个半月后达到展示要求；别墅、多层洋房只做室外工序和工艺工法展示，室内在主体封顶后做交付区展示。 3.2、展示范围：原则上以每个总包承建标段做一个样板展示区（即工序、工艺工法样板和交付区样板），每个展示区至少做二套，一套做工序、工艺工法展示，一套做交付样板展示；如为精装修交付则做精装修样板展示。 3.3、展示位置：要求尽量靠近场地出入口，方便参观者进出，尽可能把现场文明施工和景观亮点工程进行展示，并尽量选择二楼做展示。 4、展示方案 在工程策划编制时应充分考虑和策划工地开放及展示计划安排，在展示区施工前应该先编制样板展示施工方案，经工程、营销、成本、设计等部门审核批准后实施。
5、交底实施 正式开工之前由项目工程经理（总监）组织项目工程人员、监理、施工单位管理人员进行工程策划书关于工序、工艺工法样板及施工方案学习和交底，充分领会后实施。 6、样板展示具体做法： 第一部分工序、工艺工法展示要求 工序展示内容：（1）外墙面砖的工程样板面积不小于2㎡，且应置于向阳位置，符合质量标准GB50210-2001《建筑装饰装修工程质量验收规范》8.3节中要求。 （2）外墙涂料的工程样板面积不小于1㎡，并留有斜向分层剖面，且应置于向阳位置，符合质量标准GB50210-2001《建筑装饰装修工程质量验收规范》10章要求。 （3） （4）防火、防盗门的工程样板不少于二樘，且应集中在同一楼层（部位），符合质量标准 GB50210-2001中5.5节要求。 （5 ）保温工程的工程样板面积不小于2㎡，并留有斜向分层剖面。 （6）防水工程的室内工程样板不少于一个开间，室外工程样板不少于一个轴线长度，符合质量标准GB50327-2001《住宅装饰装修工程施工规范》第6章要求。 （7）栏杆（扶手）工程的工程样板不少于一处(阳台、花园、屋面等)或一个层高（楼梯），符合质量标准GB50210-2001《建筑装饰装修工程质量验收规范》12.5节要求。 （8）砌体工程的工程样板每种墙体不少于一个开间，符合质量标准GB50203-2002《砌体工程施工质量验收规范》要求。
蓝光地产 装饰工艺工法标准 （2.0） 批准：吴廿 分管领导：郑国民 主编：毛泉 发布时间：2017年01月25日实施时间：2017年01月25日 主编单位：蓝光地产集团生产（项目）管理指挥中心 装饰景观公司项目及计划管理中心 1.目的 为进一步规范装修项目工程管理动作，全面提高装修项目工程质量，统一施工工艺做法，固化标准节点，有效的进行成本控制，提升观感，特整理并编写本文件。
2.适用范围 本文件内容旨在对装修项目施工工艺的管理以及对标准节点统一的建议。本文件根据蓝光已交房项目实际操作经验，同时参考其他房产开发公司的管理经验，对公司已有制度、图集标准、管理流程及实施细则进行了汇总、补充和完善，供装蓝光地产范围内装饰工程管理人员、装修设计人员、成本管理人员参考使用。 本文件适用于蓝光地产集团辖下全部公区、户内批量、商业综合体、营销示范展示区等装饰工程项目。 3.说明 本工艺工法经批准后实施时间为2017年1月25日。 由于装修行业发展特点及“四新”创新推动，本工艺工法定于每年修订完善一次。在执行本工艺工法过程中，如有异议或建议，请与蓝光地产集团生产（项目）管理指挥中心或装饰景观公司项目及计划管理中心联系答疑，合理化建议将在下一次修订时给予修正完善。 装饰工程统一做法（1） 序号事项统一做法
1 抹灰基层乳胶漆墙面改 为贴瓷片砖墙面做法 1.原抹灰基层全部剔除； 2.充分湿润； 3.1：3水泥砂浆重新抹灰； 4.水泥砂浆湿贴法粘砖。 2 剪力墙乳胶漆墙面改为 瓷片砖墙面做法 1.铲除已施工涂饰层（包括剔除剪力墙面孔洞内腻子等柔 性填充物）； 2.手砂轮打磨基层； 3.墙面凿坑@100mm并清水冲洗墙面； 4.基层干燥； 5.刷涂界面剂； 6.瓷砖胶中涂施工。 注：在满足消防通道疏散宽度前提下，如成本可控，则采 用背栓（或加厚侧切）式干挂墙砖做法。 3 剪力墙面防水做法（1）剪力墙已做内保温墙面： 防水做法同抹灰基层墙面做法。 （2）剪力墙未抹灰面（基层垂平度较差）： 1.基层清理（土建缺陷处理完毕）； 2.拉毛； 3.10mm厚1:3水泥砂浆打底抹平； 4.8mm厚1:2.5水泥砂浆抹平搓毛； 5.做JS防水。 （3）剪力墙未抹灰面（基层垂平度较好）： 1.基层清理（土建缺陷处理完毕）； 2.拉毛； 3.做≤5mm厚抗裂砂浆抹平搓毛； 4.做JS防水。 4 剪力墙面贴瓷片砖做法1.基层处理（土建缺陷处理完毕）； 2.拉毛； 3.水泥砂浆湿贴法粘砖。 注：若设计为墙面粘贴玻化砖，不论何种基层，必须采用基层刷涂界面剂+瓷砖胶中涂施工工艺。 瓷砖胶（德高、亚地斯）施工统一做法 1、基层处理 ⑴基层应具有足够的承载力及稳定性，无空鼓、开裂；
咸宁碧桂园丹桂香堤三期6#-10#楼工程 工 法 样 板 展 示 施 工 方 案 编制人： 审核人： 审批人： 编制单位： 日期：
碧桂园项目质量工法样板展示区做法标准为了公司在碧桂园项目突出自己特色及管理水平，由我部门牵头将施工现场中各种工序的质量工法样板展示区统一并在各项目推行，以保证质量工法样板展示区做法达到统一标准，统一管理的要求；如下： 一、钢筋模板混凝土工程 1、剪力墙钢筋绑扎展示
1.1基础采用 2.2×3M工具式底座（详见后面附图），底座上浇筑同墙柱截面尺寸高度不得低于100mm，混凝土不低于C20，样板展示尺寸为2500×200；配筋详见下图： 1.2钢筋绑扎严格按照梁板柱钢筋平法16G101-1要求； 1.3墙柱钢筋绑扎完成后必须挂设塑料保护层垫块间距不得大于500mm。 2、梁板柱钢筋模板及支撑体系展示 1.1基础采用不低于C20混凝土浇筑成长宽3000×4000mm，样板展示尺寸为2500×3500，高度为 2.5m。 1.2墙柱截面尺寸为长宽2500×200mm，框架柱截面尺寸为长宽400×400mm，详细尺寸及配筋详见下图： 1.3模板材料选择 （1）定型模板制作优先选择9mm厚胶合板，尺寸1220X2440mm的模板进行加工制作。 （2）加固用木枋使用40X60mm的松木进行拼装，对没有压光处理的方木进行压刨处理，做到尺寸准确,厚度一致。
1.4成型模板的加工要求
（1）成型墙柱模板加工定做成500-600mm宽，高为楼层净高减25mm，拼装时墙柱底部垫25mm聚笨板，便于定型模板的拆除。 （2）方木与模板的固定，模板做面板，方木做骨楞，沿模板四周用80#圆钉固定边框骨楞，短向横骨楞间距不大于300mm，墙柱阳角及梁柱（墙）交接处部位的边沿需按照模板厚度预留槽口。 （3）外墙体定型模板配制成大模板，竖骨楞方木间距不大于300mm，边框骨楞齐模板边沿固定，阳角接头处预留槽口，模板之间的拼接处安排在竖骨楞处拼接。 1.5墙柱模板加固要求 （1）墙柱模板加固采用Φ14对拉螺杆加双Φ48.3*3.6钢管固定，墙柱第一道加固对拉螺杆与地面不得大于200mm，其余横竖向不得大于500mm，木方间距不得大于300mm，如下图： 1.6模板支撑系统采用碗扣式钢管，立杆间距不得大于1000mm，步距不得大于1800mm；使用所有钢管、扣件必须统一刷黄色油漆。
目录 第一部分砌体工程 (2) 第二部分安装工程 (6) 第三部分抹灰工程 (12) 第四部分门窗工程 (18) 第五部分模板工程 (19) 第六部分防水工程 (24)
1．砌体2．顶砖、后塞口 实心砖 做法说明 1.砌体施工前需弹线定位；墙体砌筑时拉线施工；砖应在砌筑前提前1～2d浇水湿润，待砖表面凉干后使用，严禁干砖上墙。 2.空心砖、多孔砖、加气块下部设置三线实心砖；拉结筋植筋时要求考虑砌体模数，保证拉结筋刚好设置在灰缝内。 3.砖体方正，按照组砌方式错缝搭接，墙体平整；灰缝饱满，宽窄一致，保证灰缝8～12mm宽度，水平和竖向均不能出现透明缝。
3．构造柱留设 做法说明 1.构造柱钢筋绑扎应在砌筑墙体前完成，钢筋采用后植筋工艺施工，植筋位置正确，植筋锚固长度为15d，钢筋绑扎牢固，钢筋笼安装垂直。 2.留设构造柱两侧空心砖端部必须采用实心砖封堵；构造柱与墙连接处应砌成马牙槎，并应沿墙高每隔500mm设2φ6拉结钢筋，每边伸入墙内不宜 小于600mm。 3.构造柱墙体应砌成马牙槎，马牙槎凹凸尺寸不宜小于60mm，高度不应超过300mm。马牙槎应先退后进，对称砌筑。砌筑时必须挂双线保证马牙槎
4．构造柱关模成型 簸箕口簸箕口成型砼 双面胶 做法说明 1.构造柱模板要求：构造柱模板固定采用对拉螺杆，间距500mm。 2.浇筑簸箕口要求：构造柱上口模板应关成簸箕口，簸箕口高出梁下口50mm；簸箕口长300mm，高300mm，宽度同柱截面。 3.防漏浆胶条：构造柱与模板之间沿砌体边缘粘贴双面胶，防止砼漏浆。 4.砼浇筑要求：构造柱砼强度不得低于C20，浇筑前浇水湿润，浇筑时采用手锤敲击震动或小功率振动棒振捣密实，成型饱满平整。
工程标准化施工工 艺手册
淮安港洪泽港区工业园区通用码头工程标准化施工工艺手册 中交三航局淮安工程项目经理部 3月15日
目录 钻孔灌注桩施工工艺标准................................................ 错误!未定义书签。水泥稳定碎石基层施工工艺标准.................................... 错误!未定义书签。码头墙后回填及沟管井线回填........................................ 错误!未定义书签。钢筋加工及焊接施工工艺标准........................................ 错误!未定义书签。现浇混凝土保湿、保温自然养护工艺标准 .................. 错误!未定义书签。现浇钢筋砼排水沟工程施工工艺标准 ........................... 错误!未定义书签。 钻孔灌注桩施工工艺标准 1、目的
明确钻孔灌注桩的工艺流程、操作要点和相应的工艺标准, 指导、规范钻孔灌注桩施工。 2、编制依据 2.1《港口工程灌注桩设计与施工规范》 ( JTJ 248- ) 2.2《港口工程地基规范》 ( JTJ 147-1- ) 2.3《关于对淮安通用码头施工图进行修改的函》 2.4设计图纸《淮安港洪泽港区工业园区通用码头工程》( 施工图变更设计第一册) 2.5其它国颁、部颁相关专业的现行设计标准、规范、规程。 3、适用范围 本工艺适用于淮安港洪泽港区工业园区通用码头工程钻孔灌注桩工程施工。本工程共有钻孔灌注桩共56根, 直径为0.8m桩长 32m。 3、工艺流程及施工方法 3.1 工艺流程:
中庆建设集团施工工艺标准化 ZQ-BZ-JS-GY-SZ-2013 中庆建设集团施工工艺标准化 市政分册 2013- - 发布 2013- - 实施 中庆建设集团发布
第二章——城镇道路工程施工 第一节--基层 1.石灰土基层 1.1一般规定 1.1.1适用于城镇道路工程石灰土稳定土类基层施工。 1.1.2石灰稳定土类材料宜在冬期开始前30～45d完成施工，水泥稳定土类材料宜在冬期开始前15～30d 完成施工。 1.1.3高填土路基与软土路基，应在沉降值符合设计规定且沉降稳定后，方可施工道路基层。 1.1.4 稳定土类道路路基材料配合比中，石灰、水泥等稳定剂计量应以稳定剂质量占全部土（粒料）的干质量百分率表示。 1.1.5基层材料的摊铺宽度应为设计宽度两侧加施工必要附加宽度。 1.1.6基层施工中严禁用贴薄层方法整平修补表面。 1.2施工准备 1.2.1材料要求 （1）土应符合下列要求： 1）宜采用塑性指数10～15的亚粘土、黏土。 2）土中有机物含量宜小于10%。 3）使用旧路的级配碎石、砂石或杂填土等应先进行试验，级配碎石、砂石等材料的最大粒径不宜超过分层厚度的60%，且不应大于10cm.土中欲掺入碎砖等粒料时，粒料掺入含量应经试验确定。 （2）石灰应符合下列要求： 1）宜用1～3级新灰，石灰的技术指标应符合表1.2.1规定。 表1.2.1石灰的技术指标
注：1.硅、铝、镁氧化物含量之和大于5%的生石灰，有效钙加氧化镁含量指标，Ⅰ等≥75%，Ⅱ等≥70%，Ⅲ等≥60%；未消化残渣含量指标与镁质生石灰指标相同。 2.本表摘自CJJ1-2008城镇道路工程施工与质量验收规范表7.2.1。 2）磨细生石灰，可不经消解直接使用；块灰应在使用前2～3d完成消解，未能消解的应筛除，消解石灰的粒径不得大于10mm。 3）对于贮存较久（超过3个月）或经雨期的消解石灰应先经过试验，根据活性氧化物的含量决定能否使用和使用方法（小于30%的不宜使用）。 （3）水应符合国家现行标准《混凝土用水标准》JGJ 63的规定。宜使用饮用水及不含油类等杂质的清洁中性水，PH值宜为6～8。 1.2.2施工机具与设备 （1）石灰土施工主要机械：挖掘机、推土机、平地机、装载机、自卸汽车、洒水车、振动压路机、 光轮压路机、交通车等。（机械设备配备的数量和使用时间根据工程的规模和工程的进展情况进行合 理的调配） （2）小型机具及检测设备：冲击夯、铁锹；水准仪、全站仪、3m直尺、灌砂筒。 1.2.3作业条件 （1）技术人员和操作工人全部到位。 （2）质量合格的石灰和土料准备充足，不同粒径的土料应分别堆放。 （3）拌合机械已进场，准备就绪。 （4）集中拌合场地已清理整平，道路畅通，水电供应能满足生产要求。 （5）下承层已通过各项指标验收，其表面平整、坚实，压实度、平整度、纵断高程、中线偏差、宽度、横坡度、边坡等各项指标必须符合有关规定。 （6）施工前对下承层进行清扫，并适当洒水湿润。 （7）恢复施工段的中线，直线每 20m 设一中桩，平曲线每10m设一中桩。
打造样板间是几乎所有开发商推广产品时的一个重要作法，目的是让购房者能够身临其境的感受到房屋未来的居住与使用情况。现如今，对于大盘、高端盘而言，光有装修豪华、配饰精美的样板间已经远远不购了，还要打造一个另类样板间——工法样板间。 到底什么是“工法样板间”呢？即指将房屋内在结构、各个重要部分的建筑施工工序、工艺、构造作法，以及项目所采用的各种建筑材料、设备、管线等样品，集中细化、分解展示于楼盘的某个单位，这套房屋即为该项目的工法样板间。 打个比方讲，假如我们平常见到的样板间如同一个穿好衣服、化好妆的人，工法样板间就是一个彻底的、毫无掩饰的人，去掉一切伪装与修饰，展示楼盘的本来面目和它的内部质量，即本真的房屋。 展示内容包括：墙面防水保温体系、外墙内保温体系、内外墙构造作法、门窗配件、居家安防系统、电气系统、给排水系统等等。 一、建筑构造做法说明 一砼梁构造做法： 1、钢筋绑扎 2、垫块设置 3、砼浇筑 二屋面构造做法： 1、顶板结构 2、转角钝化处理 3、涂刷冷底子油 4、防水附加层 5、SBS 卷材 6、屋面保温层 7、保护层 8、屋面瓦 9、成品天沟10、屋面与立墙构造三外墙外保温构造做法： 1、设置控制线 2、粘贴苯板 3、锚钉固定 4、钉眼处理 5、挂网 6、一遍胶浆 7、二遍胶浆 四窗台线角构造做法： 1、窗台板基层 2、粘贴窗台线角 3、粘贴挤塑板面板 4、挂网 5、一遍胶浆 五外墙涂料做法： 1、满刮腻子打磨 2、阴阳角处理 3、滚刷底涂 4、颜色分色处理 5、批刮面涂 六墙体构造做法： 1、压墙筋设置 2、砖缝处理 3、粘贴防裂网 4、砼表面处理 5、设置灰饼 6、一遍水泥砂浆 7、二遍水泥砂浆 七窗体安装做法： 1、墙体预埋固定砼块 2、弹设标识线 3、框体安装 4、膨胀螺丝固定 5、发泡 6、打胶 八实物结构分解展示 1、砼柱 2、防裂网 3、砼梁 4、电气预埋管 二、装修构造做法说明： 一室内墙面做法： 1、一遍大白 2、二遍大白 3、三遍大白打磨 4、乳胶漆 二石膏吊顶构造做法： 1、设置控制线 2、墙面木龙骨安装 3、棚面龙骨安装 4、石膏板面层构造 5、棚线安装 三石膏板面层构造做法： 1、石膏板安装 2、设置伸缩缝 3、螺丝防锈处理 4、伸缩缝填补 5、粘贴防裂绷带 6、墙面面层（参考室内墙面做法）
工法样板施工方案 （方案编号：） 编制： 审核： 审批： x x二〇一五年七月十三日
目录 1.编制依据 (2) 2.工程概况 (2) 3.施工部署 (4) 4.实物样板施工 (4) 5.展示区质量通病及预防措施 (26) 6.工序验收及人员 (31) 7.安全体验馆施工 (31) 8.安全保证措施 (35) 9.文明施工 (35)
1.编制依据 《地面与楼面工程施工及验收规范》（GBJ209-83） 《建筑工程施工质量验收统一标准》（GB50300-2001） 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011） 《高层建筑混凝土结构技术规程》（JBJ3-2010） 《钢筋机械连接通用技术规程》（JGJ107-2010） 《施工现场安全文明施工规范》（JGJ59-2011） 《钢结构工程施工及验收规范》GB50205-2001 中国建筑第二工程局有限公司《项目管理手册》、《标准化手册》 《建筑施工手册》第四版 双流万达施工图纸 2.工程概况 2.1项目概况 2.2样板规划设计概况 为保证施工质量，本着样板引路的宗旨，我部结合本工程的施工重点难点，计划设置样板展示区域，主要包括实物样板，文字及图片展示。实物样板包括独立框架柱样板、剪力墙样板、楼梯样板、砌体样板、门窗样板、抹灰样板、防水
样板、屋面样板；文字及图片展示，重难点施工工艺。为更好的展示出样板区域中各单元的施工要点，我部对样板区域中各部分的施工程度进行了规划，对部分构件不进行浇注，展示的施工工艺主要有模板支设、各部位钢筋安装、砌体及构造柱施工、线管埋设、安装、屋面结构的施工。 工法样板区位于本项目场地西北侧，场地占地面积约1500㎡，本样板目的在于警示各施工人员提高质量、安全意识。样板展示区位置、样板展示区域内部平面布置图详见下图：
施工工艺工法展示标准 （试行版） 一、设立展示区的意义 1、向业主直观展示施工工艺 2、内部员工培训学习施工工艺 3、质量通病与预防教育 二、展示区内容 1、给排水：开槽、管线固定、PPR热熔焊接小样、管道消音做法。 2、强弱电：开槽、管线固定、管盒连接方法节点。 3、木工：石膏板吊顶剖析图、集成吊顶、木门及门套 1/4剖面、复合地板剖析节点。 4、瓦工：墙地砖铺贴及基层用材分解、防水、地漏。 5、油漆工：涂料展示、油漆。 三、展示区面积配置 面积展示模块 3平方石膏板吊顶、水电开槽排管连接、墙地砖、防水、地漏。 石膏板吊顶、集成吊顶、水电开槽排管连接、墙地砖、涂料、木门套、窗 台板、防水、地漏、复合地板。 6平方 9平方石膏板吊顶、集成吊顶、水电开槽排管连接、墙地砖、涂料、木门套、窗台板、防水、地漏、复合地板、管道消音等。 1、《施工工艺工法展示区设计参考图》 2、展示区标牌样式（工艺名称和工法要点） 2019年9月22日
附件1: 工艺工法展示区设计参考效果图（6平方）一、总体布局参考效果图
二、局部参考效果图
附件2： 展示区工艺工法说明标牌 一、标牌样式（A4大小，压克力材质） 二、工艺工法概要 1、石膏板吊顶工艺概要 ●主龙骨间距为800－1000mm，沿墙主龙骨不大于300mm，副龙骨间距300mm。 ●拐角封石膏板须做成L 型，拐角龙骨须加固。螺钉钉距150－250 mm，沉头0.5mm， 钉眼应作防锈处理。 ●石膏板缝为V型，缝宽5-10mm，板缝满批石膏腻子且贴接缝带。 2、集成吊顶工艺概要 ●主龙骨间距600-800m，全丝吊杆间距800-1000mm，靠墙间距100mm-200mm。 ●收边条两头割成45度，碰角缝隙不大于0.2mm，用水泥钉对准木塞固定收边条。 ●安装模板前先撕掉保护膜，从内到外安装模板。
工法样板集中展示区操作标准 1.基本规定 1.1总承包商对在建、新建项目施工现场均必须按以下标准，设置工法样板集中展示区。所有分包施工范围涉及的样板展示，均属总包责任。工法样板集中展示区立足于实用，样板要明确工序要点,确定施工工法及标准。 1.2样板展示区实施流程： 1.3工法样板集中展示区完成时间： 1）主体工程以及同步的安装工程样板应在进场90天内整体完成，且主要工序施工前10天必须完成相关样板制作并验收通过。 2）安装工程样板应在相关分部工程开始前30天整体完成。 装饰装修样板应在装饰工程开始前30天内整体完成 1.4总承包商在进场60天内,应上报《工法样板集中展示区实施方案》，并经业主、监理单位审批通过。 1.5工法样板应包括工程类样板和安全文明类样板。 工程类样板应包括但不限于以下内容： 地基与基础(含桩头处理和防水)、主体结构、基础底板后浇带支撑体系、梁板后浇带支撑体系、砌筑抹灰、屋面、防水、建筑保温、幕墙、机电安装、装饰装修的相关样板。 2）安全文明类样板应包括但不限于临边防护、洞口防护、脚手架、马道、施工防护棚、临时消防设施、临时用电设施及电缆敷设、临时卫生设施、临时休息设施、安全器具、安全指示及标示等。 3）工法样板施工完成后，总承包商应向监理、业主提交验收申请，验收合格后方可进行现场相关分部分项施工。 1.6工法样板完成后，总承包商应对相关人员进行交底、培训和考核，考核合格的相关人员方可上岗作业，相关交底培训和考核资料上报监理和业主。
1.7未完成工法样板施工和验收，不得展开相关分部分项施工作业。 2.《工法样板集中展示区实施方案》编制要求 2.1实施方案应包含但不限于以下内容： 1）场地选址及平面布置图； 2）主要样板明细及标准； 3）交底卡格式及内容；明确施工工序、质量标准、操作要点等，交底卡应文字简明实用，易于掌握。 4）样板实施计划表； 5）培训交底实施细则及责任人； 其它业主要求提供的文件或资料。 2.2工程类样板节点选择要求与工程一致，原则上应在设计图中选择有代表性的实际节点制作样板，不得凭空臆造。如果设计图纸表述不详，应与设计方沟通，或可选择经设计认可的标准图集节点做法。 2.3安全文明类样板除符合国家及地方规范规定外，还应符合总包单位企业形象识别系统（CI）及总包单位企业安全管理制度与标准。 2.4总包必须按照业主、监理要求，及时修订方案，随时补充并按时完成样板。 3.工法样板集中展示区验收规定 3.1工法样板集中展示区完成或阶段性完成的确认，需要经过监理、业主验收。 3.2工法样板集中展示区验收应经过总包单位自检合格后，向监理、业主书面提出验收申请，经监理核准后联合验收。 3.3验收应按照实施方案内容严格执行。 3.4因工程进度需要，展示区部分样板需提前验收确认的，总包单位可书面提出申请，经监理核准后验收确认。
目录 一、前言 (1) 二、工法特点 (1) 三、适用范围 (1) 四、工艺原理 (1) 五、工艺流程及操作要点 (2) （一）、施工工艺流程 (2) 1、施工准备 (2) 2、施工工艺流程 (2) 3、施工方法 (3) （二）施工要点 (6) 六、材料及机具设备 (7) （一）、回填材料 (7) （二）、机具设备 (7) 七、劳动组织及安全 (8) （一）、劳动组织 (8) （二）、安全施工 (9) 1、安全管理体系 (9) 2、安全措施 (9) 3、主要机械设备安全作业规定 (10) 八、质量控制 (12) （一）、质量保证体系 (12) （二）、质量保证措施 (13) 九、经济效益 (14)
涵台台背回填标准化施工工法 中铁十二局集团第四工程有限公司 一、前言 在路基施工中，涵洞的台背回填一直都是公路工程的通病。涵台背回填质量不合格将引起公路建成通车后造成路基不均匀沉降，引起跳车现象，影响行车舒适性，加速结构物与路面的损害，还可能造成交通事故。所以，采取必要的施工措施控制涵台背填筑质量意义重大。本工法主要通过涵台背回填标准化施工工艺来控制涵台背回填质量。 二、工法特点 本工法能够准确控制涵台背分层填筑厚度，便于现场实际操作和很好控制涵台背回填质量，且工程成本和一般路基填筑相差不多。 三、适用范围 本工法适用于高速公路盖板涵洞等涵洞台背回填。 四、工艺原理 本工法明确了涵洞过渡段的范围，涵洞台背回填过渡段长度大于2～3倍涵洞高度，且开挖宽度大于2m的台阶确保路基填筑与台背回填有效搭接。回填材料采用合格天然砂砾等透水性材料。台背回填按分层对称填筑、压路机分层压实，分层厚度不宜大于200mm，当采用小型夯实机具时，分层压（夯）实厚度不宜大于150mm。为准确控制回填层厚度，在涵洞墙身上用红油漆标识出每层的填筑位置，并写上层数。路基压实度检测实行“一层一检制”，每填筑一层后进行压实度检查，压实度从基底至路床顶面台背回填及过渡段应不小于96%，经自检合格后报监理工程师检查合格后方可进入下层填筑。
工法样板间工法 一、外墙结构（①外墙干挂石材、②外墙涂料面层） 您首先看到的是我们外墙实物展示，我们融景城的外墙是七层材质构造而成，现在市面上有些楼盘是五层的标准，而我们是大大的高于这个标准的，分别由钢筋混凝土结构层、界面剂砂浆、无机保湿砂浆、热镀锌钢丝网、1.5公分厚无机保湿砂浆、 2公分抗裂砂浆和压入网格布、 2公分防水腻子层组成。最外面这层是我们的真石漆层，是采用花岗岩打碎加入胶组成的，一般这个种材料只会出现在别墅或花园洋房项目，高层一般不会用这种材料，因为它的造价太高，普通的外墙石材涂料每平米只要30块钱左右，而我们是70到100块钱，保温隔热我们的用料上也与其它一些项目有所区别，一般都是用的聚苯烯颗粒，抗燃性高，我们用的是中空玻化微珠，它的特点是无基不然，可见，开发商是从每一个细节提升您的居住品质。 二、断桥铝合金窗LOW-E双层中空玻璃（③玻璃④铝合金） 1、现在展示在您面前的是我们的断桥铝合金LOW-E双层中空玻璃，规格为6+9+6中空镀膜，一般来说，贴膜都是玻璃成型以后再贴上的，比如像车子的玻璃镀膜，用久以后会出现起泡现象，而我们是在玻璃成型之时，在高温作用下，将膜与玻璃完美地融合在一起，使之保温
隔热效果达到最理想状态，换句话说，能将60%的太阳能辐射发射回去，在冬天，能将50%的热量反弹回室内。 2、您看到的这个东西四角件，很多项目都采用的是三角件，四角件的使用不仅能使室内通风采光效果更好，而且还能保持用久不锈蚀，可见我们开发商是从每一个细节打造我们融景城，为您营造超高品质的居家环境是不惜成本的。 3、黑色隔热条：这个黑色隔热条是从德国进口的（PA66），每个黑色胶条都有编号，它主要是将断桥铝合金进行有效地结合，使其保温隔热的效果更好。 三、同层排水(⑤下沉式卫生间) 您看到的这些管道，就是今后会用到每家每户的排水管道，这种设计叫同层排水，又称“同层安装”，是指在同楼层内平面施工敷设使得污水及废弃物的排放达到或超过同类和其他排水方式，顺利进入排水总管（主排污立管），一旦发生需要疏通清理的情况，在本层套内就能解决问题的排水方式，其优点是：1、房屋产权明晰：卫生间排水管路系统布置在本层（套）业主家中，管道检修可在本（家中）内进行，不干扰下层住户。2、卫生器具的布置不受限制：因为楼板上没有卫生器具的排水管道预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，提高了房屋的品位。3、排水噪音小：排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。4、渗漏水机率小：卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止疾病的传播。5、不需要旧式P弯或S弯：由“座便接入器”“多功能地漏”和“多功能顺水三通”接入，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。现在由旧式P弯和S弯产生而其自身无法克服的弊端，我们的同层安装排水方式可以全部解决。我们用的管道材质都是铸铁管，能保持50年不锈蚀。

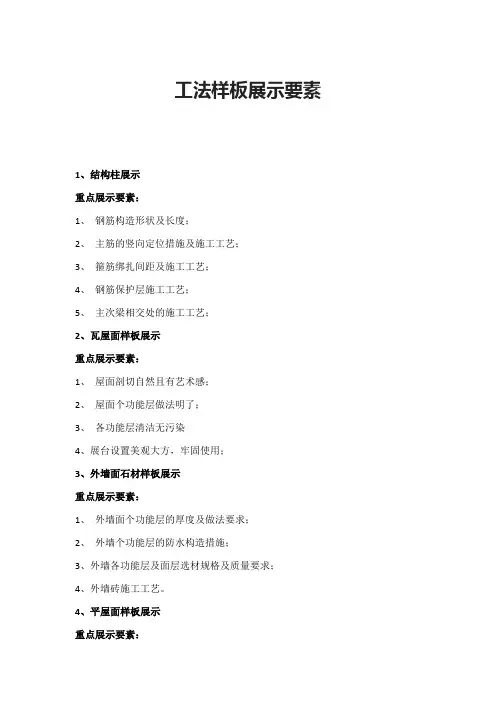

工法样板展示要素 1、结构柱展示 重点展示要素： 1、钢筋构造形状及长度； 2、主筋的竖向定位措施及施工工艺； 3、箍筋绑扎间距及施工工艺； 4、钢筋保护层施工工艺； 5、主次梁相交处的施工工艺； 2、瓦屋面样板展示 重点展示要素： 1、屋面剖切自然且有艺术感； 2、屋面个功能层做法明了； 3、各功能层清洁无污染 4、展台设置美观大方，牢固使用； 3、外墙面石材样板展示 重点展示要素： 1、外墙面个功能层的厚度及做法要求； 2、外墙个功能层的防水构造措施； 3、外墙各功能层及面层选材规格及质量要求； 4、外墙砖施工工艺。 4、平屋面样板展示 重点展示要素：
1、屋面剖切自然且有艺术感； 2、屋面个功能层做法明了； 3、个功能层清洁无污染 4、展台设置美观大方，牢固使用； 5、卫生间管道根部样板展示 重点展示要素： 1、管道洞封堵施工工艺及防水措施； 2、管道封堵材料要求； 3、成品后的构造措施及防水措施。 6、卫生间JS防水施工工艺样板展示 重点展示要素： 1、JS防水材料选用； 2、防水材料施工配比； 3、防水施工工艺要求 4、防水质量要求 7、卫生间内墙面样板展示 重点展示要素： 1、卫生间内墙抹灰施工工序及施工工艺； 2、各施工工序所用的材料规格型号； 3、成品墙面表观效果。 4、标示牌的效果展示。 8、卫生间排水管施工样板展示 重点展示要素： 1、管材的配件要求； 2、天棚部位管道根部封堵及防水措施；
3、伸缩活节及检查口的配置； 4、管道固定的施工工艺及表观效果。 5、烟道止回阀安装高度及工艺要求。 9、同层排水排水管施工工艺展示 重点展示要素; 1、所选用的管材规格型号及施工工艺； 2、横盘管的敷设方式展示； 3、结构版面的防水及填料； 4、成品保护措施。 10、厨房间室内样板展示 重点展示要素： 1、墙面的剖切面展示； 2、各标示标牌 3、厨房楼地面施工工艺； 11、厨房间给排水管材安装样板展示 重点展示要点： 1、排水管材及管件的配置要求； 2、各种管道进出位置及插座、接地等情况12、厨房土建效果综合样板展示 重点展示要素： 1、墙面剖切面展示； 2、前面的表观质量效果； 3、管道根部防水措施。 13、门窗精洞口样板展示 展示要素：
施工技术交底记录质控（市政）表C.0.7
3、《公路桥涵施工技术规范》（JTG/T F50-2011） 4、《公路工程质量检验评定标准》（JTG F80/1-2012） 5、《公路路基施工技术规范》（JTG F10-2006 ） 6、漳州市东立交桥道路改造及市民公园工程施工图设计文件 三、施工工艺流程 四、施工准备 1、施工人员准备 成立桥涵台背回填专业作业队伍，明确相应责任人和职责范围，对工程质量层层严格把关，并对各管理专班所有人员的相关资料信息上报驻地办及总监办存档备案。 2、施工技术准备 熟悉相关设计图纸及规范要求，制定台背回填技术方案，项目部（项目各分部）组织各作业班组施工人员进行全面的施工技术交底工作，明确职责，使所有作业人员都明
基坑清表 3、地基处理 基坑清理完成以后，基坑底部整平后进行碾压，压实度应满足设计图纸要求，若设计未作要求时按规范要求压实。压实度自检合格后报监理工程师验收，合格后进入下一道施工工序。 4、台阶挖设 桥涵台背回填区域与路基填土结合部挖设向内倾斜2-4%的反坡台阶，台阶应挖到路基压实紧密的稳定土层上（台阶宽度1～2m），确保路基反向台阶与桥涵台背回填土的有效衔接。 挖设反向台阶回填分层标线标注 5、标线的标注 在桥涵台背显眼处自下而上用油漆对填层厚度（12～15cm）和填层层数进行标识。 6、填料装运 上道工序全部完成后，利用挖掘机或装载机上料，运输车辆转运填料的方式，将填筑前准备好并经检验合格的填料运输至桥（涵）台背回填范围内，按照运输车辆装载的方量和每层摊铺的厚度，均匀将每车填料倾卸于回填区域。 7、摊铺
【万科研发】万科集团精装修工艺工法标准（质量的保证）2014-05-07转载请注明来自〉房地产经理人联盟 第一部分、工序管理 （一）．制定合理的施工工序 强调正确的施工顺序，合理安排工序，尽量避免多工种在同一作业套内交叉施工，对于成品保护难度较大的材料，安排在大部分装饰工作量完成后进行安装，施工期间做好成品保护工作，原则上谁施工谁保护，做到工序结束即保护到位后移交下道工序进行后续施工，精装总包负责成品保护的日常维护，具体工序如下：
（二）．工序检查 现场应加强对水电预留预埋、卫生间防水、厨卫墙地砖镶贴、吊顶、木门套、涂料、地板、橱柜、电器安装、卫生器具安装等工序控制，做到项目部工程师10％抽查，监理100％检查验收，并形成检查记录以备查验。每一道工序大面积展开前，均应先做工序样板，经监理、甲方确认后将作为大面积施工的工序质量标准。施工工序检查一览表如下：
二、工艺工法标准 （一）．复合木地板工程 １、工艺流程 2.工艺工法： （1）铺设前应对材质、颜色、油漆、尺寸、含水率、甲醛含量、加工精度等验收认可。（2）木地板的基层要求干净、平整、干燥、牢固、耐腐，应预留伸缩缝，以防止变形。基层处理建议采用水泥自流坪或提高土建地面施工标准，地板铺装前应注意地面清洁。应有踢脚线，踢脚线安装前一定检查墙面（200mm以内）的平整度，保证踢脚与墙体接缝一致。成品保护的检查。 （3）控制施工程序，加强安装前和过程中的检验。木地板基层验收合格后，方可进行面层铺设施工；严禁在木地板铺设时，与其它室内装饰装修工程交叉混合施工。（4）毛地板内水管和电线管禁止并排设置；水电线管应采用专用管卡固定牢固。（5）地板铺设完工后，应保持室内正常通风。
移动模架施工工艺工法 1 前言 1.1 概况 移动模架系统（move support system）简称MSS，是桥梁施工的先进方法。移动模架系统是一种自带模板，利用承重梁支承模板，对混凝土梁进行逐孔现场浇注的施工机械。国外，最早在1969年由德国PZ公司研制在德国阿母辛克（Amsinck）桥正式使用。国内最早于1990年引进该类造桥设备施工了厦门高集海峡公路大桥。 移动模架承重部分类型常见的多为两组定型的钢箱主梁（图1），也有使用拆装式常备杆件改造后的桁梁（图2）；定型钢箱主梁形式的移动模架系统一般为专门设计，对匹配梁型使用，梁跨20～40m范围均有应用；拆装式常备杆件形式的移动模架系统的优势在于平曲线半径较小、梁跨多种组合等定型移动模架无法适应的环境下，本工法主要内容为后者。 图1 钢箱主梁式移动模架构造图
图2 桁架主梁式移动模架构造图 该类移动模架体系由四部分组成：①固定于桥墩上部用来支承桁梁平台的支承体系；②收折式桁梁平台；③平台转跨推进行走系统；④支架平台上的满堂支架体系。 1.2 工艺原理 1.2.1 整个支撑体系附着于支撑墩柱上，通过支撑键及预埋键盒，将施工荷载全部转移至墩柱之上，不再设置临时支墩。 1.2.2 每组桁梁通过可收折横联行成整体，作为现浇梁施工的支架平台。 1.2.3 支撑体系上设置横、纵移装置，完成横移及纵移。 2 工艺工法特点 2.1 无需地基处理，能对高度较大、无法或较难设置落地支架的现浇梁进行施工，减少了对环境的依赖和破坏，适用范围广。 2.2 使用常备杆件，可依具体施工条件进行组合，适应性强。牵引设备移动，操作简单，安全可靠。 2.3 采用倒三角及倒梯形加强承重杆系，为桁梁提供足够的抗弯能力及刚度；承重杆系为收折设计，满足平台向前行走。 2.4 标准化作业、施工周期快、质量好。 3 适用范围 3.1 高墩现浇箱梁施工。 3.2 复杂地形现浇梁施工。 3.3 水上多跨现浇梁施工。 4 主要技术标准 《铁路架桥机架梁规程》TB10213 《钢结构设计规范》GB50017 《钢结构工程施工质量验收规范》GB50205 《铁路混凝土工程施工技术指南》TZ210 《客运专线铁路桥涵工程施工技术指南》TZ213 5 移动模架施工方法 移动模架作为主要承重结构，利用桥墩为支点临时支承梁体自重，在移动模
