大石桥市大伙房水库输水配套工程自控仪表安装工程安装调试施工方案
编制
审核
批准
编制单位：xxx公司
2013年11月6日
一、工程名称：大石桥市大伙房水库输水配套工程
二、工程概况
本工程为大石桥市大伙房水库输水配套工程，包括设备、管道、电气、仪表安装施工。
主要负责向大石桥市供水；净水厂采用沉淀、过滤+加氯消毒处理工艺；水厂厂平面分为3个主要区域：综合楼、净水处理生产区、附属装置区。大石桥市大伙房水库输水配套工程位于大石桥市虎庄镇，包括沉淀排泥池、絮凝沉淀池、滤池、反冲洗泵池、净水间、清水池及出水井、送水泵房、加氯加药间、锅炉房、稳压配水间、机修车库、综合楼、污泥浓缩池、热力管网等及建筑安装工程等工作内容。
三、编制依据
1、本工程施工招标书。
2、施工图纸
3、本工程所需主要标准规范及其他技术文件
《工业自动化仪表工程施工及验收规范》GB50093-2013
《电力建设施工及验收技术规范》SDL279－90
《电力建设施工及验收技术规范》SDJ69-87
《低压电器施工及验收规范》GB50254-2006
《电力交流设备施工及验收规范》GB50255-96
《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011
《焊接质量保证一般原则》GB/T12467－2009
《非合金钢及细晶粒钢焊条》GB/T5117－2012
《气体保护焊用碳钢、低合金焊丝》GB/T8110－2008
《焊条质量管理规范》JB3223－1996
《建筑安装工程质量检验评定统一标准》GBJ300－88
《施工现场临时用电安全技术规范》GJG46-2005
四、项目部组织机构
STC系列微型RTU在楼宇自控中的应用 STC系列微型RTU是北京易控微网科技有限公司推出的一种低价高效的微型远动终端，广泛应用在各行业的现场数据采集和控制，体积小，易安装（标准导轨或螺丝固定）。 1.STC系列微型RTU简介： 该产品现有STC－1和STC－2两种型号，其中STC－1配置为：两路485通讯口，MODBUS标准规约，8路模拟量输入（可接各种变送器的输出），8路开关量输入（可作脉冲电度输入），8路开关量输出，AC220V/DC24供电可选，后台计算机软件可选用组态软件或SCADA软件等。 STC－2配置为：两路485通讯口，MODBUS标准规约，2路模拟量输入，1路三相交流输入（无需外加电压、电流、功率等变送器）；6路开关量输入（可作脉冲电度输入），3路开关量输出（一常开一常闭），AC220V/DC24供电可选，后台计算机软件可选用组态软件或SCADA软件等。 2. STC系列微型RTU在楼宇自控系统中的应用 楼宇自控系统控制的目的是提供温湿度舒适性控制、节约能源。其控制范围为冷冻站系统控制、空调机组系统控制、送排风系统、变风量末端、热力站。STC系列微型RTU可以分散安装在各个系统现场，采用485通讯总线，可选用无线方式，进行采集和控制，上送后台计算机进行显示、设定、控制、告警等。 2.1.冷冻站系统控制 控制设备由冷水机组、冷却水泵、冷冻水泵、冷却塔组成，自控主要目的是协调设备之间的连锁控制关系进行自动启停，同时根据供回水温度、流量、压力等参数计算系统冷量，控制机组运行以达到节能目的。水温变送器、流量变送器、压力变送器等输出信号输入STC －1，通过通讯口上传后台计算机显示。冷水机组、冷却水泵、冷冻水泵、冷却塔等运行状态和故障告警，可作为开关量输入STC－1，上传后台计算机显示。STC－1的8路开关量输出可以控制冷水机组、冷却水泵、冷冻水泵、冷却塔的启停，各部分的控制关系和启停时间可由后台计算机设定。冷却水泵、冷冻水泵的三相电流、三相电压、功率、功率因数、频率可由STC－2直接测量（不需另加电压、电流、功率、功率因数等变送器）上传后台计算机。业主在后台计算机上查看各种信息，实现自动控制，无需另设专业操作人员。 2.2. 空调机组系统控制 通过空调机组向特定区域提供经过处理的空气达到特定区域的环境保持舒适性条件的目的，通过监测建筑各区域内温、湿度参数，自动调整水阀开度、设备启停达到保持舒适性环境和节能目的，同时实时监测各设备状态报警，及时对设备进行检修维护。各区域温度、温度通过变送器输入STC－1，上传后台计算机，在后台计算机根据其大小，自动给出设定值，下发给STC－1，通过STC－1开关量输出控制电磁阀开度、各相关设备启停，达到自动调整。机组运行的状态通过STC－1的开关量输入，由STC－1上传后台计算机，即使反映故障并报警，便于及时检修和维护。 2.3.送排风系统控制 送排风系统根据各区域新风、室内二氧化碳含量来设定送排风的定时启停，以达到保证新风量同时又节能的目的。 2.4.热源站控制 其系统包括热源（城市热网或锅炉）、换热器、热水循环泵。主要依据送回水温度控制换热器两侧阀门和热水循环泵的运行以达到节约热能目的，同时监测各设备状态以便及时检
目录 一、工程概况 (2) 二、编制依据 (2) 三、工期分析 (2) 四、工程目标 (4) 五、工期控制组织机构 (4) 1、工期控制组织机构图 (4) 2、主要职能部门职责分工 (6) 六、赶工总体部署 (7) 七、拟采取的主要赶工措施 (9) 1、施工作业方式优化措施 (10) 2、增加劳动力对工期的保证措施 (10) 3、增加施工机械对工期的保证措施 (11) 4、增加材料的投入对工期的保证措施 (12) 5、加强组织措施管理 (13) 6、受天气影响的赶工措施 (15) 7、受设备交货延期、设备缺陷影响的赶工措施 (15) 8、受施工图纸交付使用推迟以及资料不足影响的赶工措施 (15) 9、工期履约的保证措施 (16) 10、冬季砼施工裂缝控制技术和对策及优 (19) 八、冬季赶工安全措施 (21)
一、工程概况 工程名称：平度香店中学新建教学综合楼工程 建设地点：香店中学院内 建设单位：平度市开发区香店中学 建筑面积：4605.24平方米 建筑高度：主体结构三层，屋凸一层，建筑高度20.5米。 建筑分类：丙类多层工业厂房，耐火等级为一级；屋面防水等级二级。 主要结构类型：基础形式：柱下独立基础，主体为钢筋混凝土框架结构 二、编制依据 1、郑州航空港科技园K区工程施工图纸和会审纪要。 2、郑州航空港K区厂房工程施工组织设计。 3、K区场地岩土工程勘察报告。 4、工程涉及建筑验收规范、标准。 建筑工程施工质量验收统一标准GB50300-2001 混凝土结构工程施工质量验收规范GB50204-2002 钢筋机械连接通用技术规程JGJ107-2003 砌体工程施工质量验收规范GB50203-2002 建筑地基与基础工程施工质量验收规范GB50202-2002 三、工期分析 1、施工工期概述 根据河南省政府的预期目标及富士康郑州项目建设组,富士康指挥部的相关文件(包括富士康郑州航空港区厂房工程总工期控制性网络计划图)，为推动河南省的GDP增长，富士康计划将K区厂房工程的原投标时计划工期为163 天（原计划施工工期在2010年8月20日～2011年1月31日,此工期不是定额工期），压缩至121 天（重订计划施工工期在2010年9月1日～2011年12月
楼宇设备自控BA施工方案 1.1变配电检测系统 对变配电系统的监测控制的关键是保证建筑物安全可靠的供电，为此最基本的是对各级开关设备的状态监测，主要回路的电流、电压及功率因数的监测。由于电力系统的状态变化和事故都是在瞬间发生，因此在监测时要求采样间隔非常小，并且自动连续记录各开关状态和各测量参数的连续变化过程，这样才能预测并防止事故的发生，或在事故发生后及时判断故障情况。 1.1.1变配电系统的检测内容 检测运行参数：包括电压、电流、功率和变压器温度等，为正常运行时计量管理、事故发生时故障原因分析并提供数据； 1.1.2变配电系统的监测方法 1.1. 2.1高压线路的电压与电流监测； 1.1. 2.2低压线路的电压与电流监测； 1.2公共照明控制系统 公共照明控制系统对整个建筑物的照明系统进行集中控制和管理。照明系统的控制与节能有重要关系，在大型商业建筑中照明非电耗仅次于空调系统，与常规管理相比，好的公共照明系统控制可节电30%-50%，这主要是对门庭、走廊、庭园和停车场等处照明的定时控制和光照度控制，对照明回路分组控制以及对厅堂、办公室和客房“无人熄灯”控制。 首先将建筑物内外照明设备按需分成若干组别，通过在计算机上设定启动时间表，以时间区域程序来设定开/关，也可以通过采用门锁、红外线探测是否无人进行照明控制，以达到节能效果。 当建筑物内有突发事件发生时，照明设备组应作出响应的联动配合。如火警
时，联动照明系统关闭，打开应急灯；当有保安报警时，相应区域的照明灯开启。 通过楼宇自控系统（BAS）对大厦内所有建筑设备采用现代化技术进行全面有效的监控和管理，可建立统一的的管理系统，实现大楼内机电设备的数据共享、数据分析和远程监控，确保大厦内所有设备处于高效、节能、最佳运行状态，提供一个安全、舒适、快捷的工作环境，并达到方便大楼物业管理，节约能源消耗，减低大楼营运成本的目的。
8.1. 工程概况 本工程自动化控制要求较高，整个工程仪表设备及控制系统包括：生产过程的自动监测与控制、计算机管理网络系统、闭路电视监控系统等。 全厂中央控制室设在厂区综合楼，设备监控自动化系统由中央监控计算机、服务器、工业以太网、PLC控制站及远程I/O子站ECU组成。中央监控计算机通过通讯适配器与工业以太网相连，配置实时监控软件，实现对生产现场设备状态的实时监测、远程控制、生产过程数据存储分析、报表报警打印等功能。 中控室计算机通过控制网络远程控制现场重要设备或机组的开、关、停和运行参数设定，监测设备及仪表的运行工况和运行参数。 现场使用了大量的仪表具体有：超声波液位仪、浊度仪、压力变送器、温度变送器、电磁流量计等。 8.1.2 施工程序 施工准备→复检预留、预埋→盘柜基础、支架制安→保护管敷设→PLC柜安装→仪表单校→现场仪表安装→电缆、光缆敷设→校接线→系统调试。 8.1.3 主要施工方法 8.1.3.1 施工前的准备 包括技术准备和物资准备。技术准备，熟悉图纸，掌握设计意图及全部技术要求，进行图纸会审，发现图纸中的问题，及时向业主、设计单位提出疑问及合理化建议。物资准备，根据施工图编制物资材料计划书，及施工需要准好的材料、机具设备，安排好进厂时间。 8.1.3.2 仪表设备的开箱检验 仪表设备在搬运、开箱入库时要小心谨慎。设备的现场开箱检验，由我方技术人员会同业主及有关人员一起进行，并严格按照施工设计图纸及有关合同认真核对产品的型号、规格、铭牌参数、数量及产品的合格证，作好检查记录。如果发现问题后，及时配合业主做好更换工作，最后由我方技术人员根据设计要求及产品说明书对每台仪表进行单体检查，单体检查合格后的仪表方可交付安装。对开箱随机带来的产品资料可先交付业主和监理，在安装需要时再由我方技术人员向业主和监理申请。 8.1.3.3 配管及桥架安装 （1）电缆桥架安装 ①桥架的订货，为便于尽量减少现场制作，施工人员详细阅读图纸，根据产品说明书，提出详细的桥架的配件、吊架、固定件的具体型号和数量。 ②桥架到货后，为防止因堆放造成桥架变形和配件混乱，应把各种型号的桥架堆放整齐，配件分类堆放，做上标志。 ③桥架支架的安装与制作符合下列要求： a.制作支架时材料矫正、平直，切口不应有卷边和毛刺，制作好的支架应牢固、平整、尺寸准确，防腐齐全完好。 b.支架安装按设计要求，一般间距少于2m，支架固定牢固，间距均匀，整齐美观。 c.安装支架时，在金属结构上（征得业主同意）和砼的预埋件上，应采用焊接固定，在砼上，宜采用膨胀螺栓固定。 ④桥架安装横平竖直，整齐美观，距离一致，固定牢固。 ⑤桥架的所有断口、开孔实行冷加工，不得采用气焊。 ⑥桥架连接
楼宇自控系统 设 计 方 案 工程公司 年月日
目录 一、概述 二、设计依据 三、设计原则 四、系统设计描述 五、楼宇自控系统产品介绍
楼宇自控系统设计说明 一、概述 当今，世界各地的大厦管理部门为了使其客户拥有更舒适的环境而正在寻找创建完美室内环境的方法，他们越来越注重于通过优化控制提高管理水平和环境质量的可调性。智能大厦向人们提供全面的、高质量的、快捷的综合服务功能，它是现代高科技的结晶，是建筑艺术与信息技术完美的结合。楼宇自控系统( ，简称)是智能大厦的一个重要的组成部分。它的监控范围通常包括冷热源系统、空调系统、送排风系统、给排水系统、变配电系统、照明系统、电梯系统等。 高新信息技术和计算机网络技术的高速发展，对建筑物的结构、系统、服务及管理最优化组合的要求越来越高，要求建筑物提供一个合理、高效、节能和舒适的工作环境。节能是一项基本国策，也是建筑电气设计全面技术经济分析的重要组成部分。楼宇自控系统正是顺应了这一潮流，它的建立，对于大厦机电设备的正常运行并达到最佳状态，以及大厦的防火与保安都提供了有力的保证。同时，依靠强大软件支持下的计算机进行信息处理、数据分析、逻辑判断和图形处理，对整个系统做出集中监测和控制；通过计算机系统及时启停各有关设备，避免设备不必要的运行，又可以节省系统运行能耗。 当前现代化大厦就空调系统而言，是一栋大楼耗能大户，也是节能潜力最大的设备。从统计数据来看，中央空调系统占整个大楼的耗能50%以上，而大楼装有楼宇自控系统以后，可节省能耗25%，节省人力约50%。出现故障，能够及时知道何时何地出现何种故障，使事故消除在萌芽状态。当前随着建筑物的规模增大和标准提高，大厦的机电设备数量也急剧增加，这些设备分散在大厦的各个楼层和角落，若采用分散管理，就地监测和操作将占用大量人力资源，有时几乎难以实现。如采用楼宇自控系统，利用现代的计算机技术和网络系统，实现对所有机电设备的集中管理和自动监测，就能确保楼内所有机电设备的安全运行，同时提高大楼内人员的舒适感和工作效率。 **大厦是采用西欧古典三段式的、国际化标准的智能型建筑，采用楼宇自动化系统将为大厦的管理者提供自动化水平较高的先进运行手段，并为用户提供舒适宜人的生活和工作环境。 二、设计依据 2．1 《民用建筑电气设计规范》16-92 2．2 《电气装置安装工程施工及验收规范》50254-50259-96
赶 工 策 划 *********************公司*********************项目部***年***月***日
一、工程概况 1、本工程为*********************工程，该项工程位于***********。本工程由****栋附两层沿街商业裙房的高层住宅***********，两栋独立商业（即6#、7#楼）以及地下车库组成。主楼建筑层数为地下二层，地上****层，商业为地上2~3层，地下车库为地下二层，工程总建筑面积约为*********** 二、编制目的 1、合理利用人、机、料、法、环，有效提高施工效率，加快施工进度，使工程提前到达预售节点。 2、针对施工中的难点及重点进行分析预控，克服各种不利因素，确保各项进度控制措施的正常运行。 3、由于近期处于高温季节施工，施工期间可以利用有效时间非常有限，再考虑另外的雨天等天气因素，实现抢工节点非常困难，为在这有限地施工时间段内，使项目部管理机制有效健康地运行，科学管理施工，各班组进行有序地穿插，最终达赶工目标，特制定本策划。 三、进度计划编制 *#楼预售节点为主体施工至****层，为达到此目标，根据合同工期要求与加入合理赶工措施的情况分别编制相应进度计划 以下进度计划编制拟定开工时间为*月**日，分别编制赶工进度计划与合同工期进度计划。附计划横道图，并进行分析对比。
2、合同工期计划与赶工计划分析对比
由两个计划中可以看出，到预售节点，合同进度计划为11月24日，历时122天，赶工进度计划为11月2日，历时100天，赶工后较合同计划提前工期计22个历时天。 1）、桩基施工期间：赶工计划比合同正常施工提前5天 桩基挖孔施工资员配置对比 ***#楼基础桩总计106根，保证5#主楼能正常施工实际需施工86根桩，需跳桩施工的桩有20根，桩长平均5米左右。考虑目前高温季节，施工效率比正常天气条件下低，需进行两班制施工作业，24组机具连续施工15天挖孔结束，钢筋笼与桩身砼浇筑10天。桩基挖孔以外配置见基础施工阶段 2）、基础施工阶段：赶工计划比合同正常施工提前7天 基础及地下室人员配置对比 5#基础阶段主要抢工难度：①高温季节，施工效率比正常天气条件下低，需进行两班制施工作业；②地下室层高较高而且商业与主楼楼层标高不一致结构较为复杂，施工难度大；

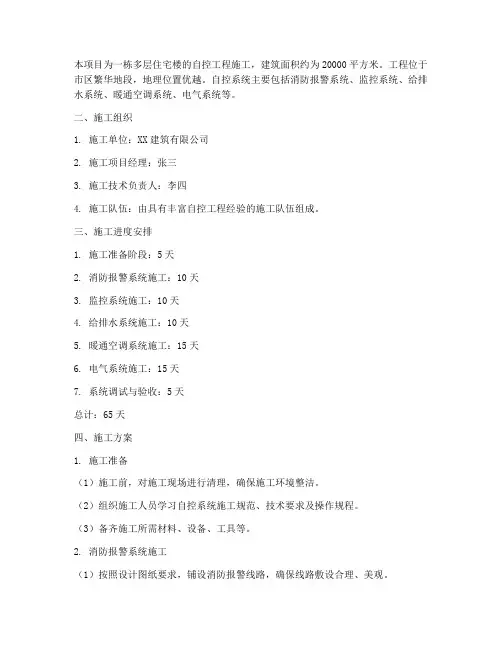

楼宇自控系统施工方案 本工程楼宇自控采用集散型计算机控制系统，系统由现场传感器及执行器、直接数字控制器（DDC）、网络控制器中央操作站等四大部分组成。控制范围：空调机组、新风机组、洁净空调、风机、供电、照明、温度传感、给排水、远传抄表。施工流程如下： 1）线缆敷设 `在本工程中，线缆比较集中的地方采用电缆桥架敷设，出桥架和比较分散的地方采用穿镀锌钢管敷设，竖井内的线缆敷设在线槽内。 输入输出设备至接线盒部分采用金属软管，管长尽量控制在1米以内。 楼宇自控系统布线和照明系统穿线同期进行。 2）输入输出设备检测接线 输入设备主要有：温度传感器、湿度传感器、压力压差传感器、流量传感器电量变送器、空气质量传感器、温控器、风速传感器。
输出设备主要有：电磁电动调节阀、电动风阀驱动器等。 （1）温湿度传感器不应安装在阳光直射的位置，远离有强烈震动、电磁干扰的区域，不破坏建筑物外观与完整性，室外温湿度传感器设防风雨防护罩。尽可能远离门窗和出风口的位置，若无法避开则至少相距2米，并列安装的传感器距地高度一致，高度差不大于1毫米，同区域内高度差不大于5毫米，传感器和DDC之间的连线的电阻要求小于1Ω。 （2）压力、压差传感器、压差开关的安装 传感器应安装在便于调试、维修的位置。 传感器应安装在温、湿度传感器的上游侧。 风管型压力、压差传感器的安装应在风管保温层完成之后。 风管型压力、压差传感器应在风管的直管段，如不能安装在直管段，则应避开风管内通风死角和蒸汽放空的位置。 水管型、蒸汽型压力与压差传感器的安装应在工艺管道预制和安装的同时进行，其开孔与焊接工作必须在工艺管道的防腐、衬里、吹扫和压力实验前进行。 水管型、蒸汽型压力、压差传感器不宜安装在管道焊接缝及其边缘上开孔及焊接处。

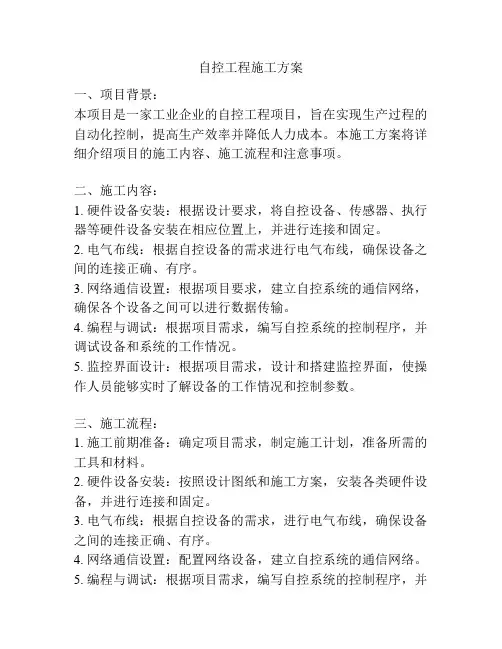

自动控制系统安装施工方案与技术措施 1、自动控制系统安装概述 本工程自动控制系统2套分别是金鱼岗翻板闸自动控制系统设备及安装、狮头岭翻板闸自动控制系统设备及安装。 我司在自动控制系统工程安装施工时遵循水利工程设计、施工和管理的相关专业标准、规程、规范和规定，建设综合数据库系统、计算机网络系统等为核心的自动化管理信息系统，通过现代化管理手段，有预见性地为工程运行管理部门提供运行管理信息，提高现代化管理水平。 2、自动控制系统安装方法 2.1自动控制系统安装前期准备 （1）工程施工人员组成及安排 为配合本次工程施工的顺利进行，我公司根据工程进度的需要及时增加人力资源的配备，确保工程的顺利完工。主要人员有：技术负责人、系统工程师、施工员、现场作业人员。 （2）工程进度安排 根据项目的工程规模、业主的工期要求，合理的安排工程人员分工，制定详细可行的分项安装进度表，并且按照工程进度安排表的时间安排严格执行，确保按业主的要求的工期内完成整个工程。 （3）现场准备 项目部管理人员在施工前做好物料、仪器、车辆等的准备工作，并与业主、监理、设计联系，确认具体事宜并做好施工具体的组织方案。 收集资料：项目部管理人员施工前收集整理与施工相关的图纸和地理信息等
资料。 做好实施性施工组织方案，主要内容包括：工程进度总计划、每日施工详细计划、人员安排、资料安排、进度控制、质量安全保证措施等。 2.2自动控制系统安装方法 （1）设备在安装前应作检查，并应符合下列规定：设备外形完整，内外表面漆层完好；设备外形尺寸、设备内主板及接线端口的型号及规格符合设计规定；应垂直、平正、牢固；对主要受控设备的控制、运行、报警状态进行监视，以有利于系统的运行管理。 所供设备到达现场后，我司派工程技术人员会同项目相关部门有关方面人员一起进行开箱检查，严格按照施工图纸及有关合同核对产品的型号、规格、品牌参数、厂家、数量及产品合格证书，双方共同作好检查记录，签字后作为设备验货依据。如发现问题，及时做好修理更换或索赔工作。 （2）安装前认真消化施工图和设备的技术资料，对每件设备进行单体校验和性能检查，如耐压、绝缘、尺寸偏差，要及时采取措施，保证设备质量。 严格按照施工图、产品说明书及有关的技术标准进行设备安装。施工图纸不足时，根据现场施工的要求，补足必备的施工图纸。 （3）监控设备的安装应在工艺设备安装基本就序后进行。安装位置都满足设计要求，不影响工艺管道。自动控制系统设备及设备各构件间安装连接紧密、牢固，安装用的紧固件应有防锈层。由于监控设备、计算机属于精密贵重的设备，再者施工现场恶劣，因此应该注重监控设备、计算机系统的安全，选择恰当的安装时间在监控设备整体安装前应作好准备工作。每个单项工程完工之后，均按有关标准自检，及时做好施工测试、记录、资料归档及完善竣工图等工作，为工程
目录 一、概述 二、设计依据 三、设计原则 四、系统设计描述 五、TAC楼宇自控系统产品介绍
楼宇自控系统设计说明 一、概述 当今,世界各地的大厦管理部门为了使其客户拥有更舒适的环境而正在寻找创建完美室内环境的方法,他们越来越注重于通过优化控制提高管理水平和环境质量的可调性.智能大厦向人们提供全面的、高质量的、快捷的综合服务功能,它是现代高科技的结晶,是建筑艺术与信息技术完美的结合.楼宇自控系统(Building Auto米ation Syste米,简称BAS )是智能大厦的一个重要的组成部分.它的监控范围通常包括冷热源系统、空调系统、送排风系统、给排水系统、变配电系统、照明系统、电梯系统等. 高新信息技术和计算机网络技术的高速发展,对建筑物的结构、系统、服务及管理最优化组合的要求越来越高,要求建筑物提供一个合理、高效、节能和舒适的工作环境.节能是一项基本国策,也是建筑电气设计全面技术经济分析的重要组成部分.楼宇自控系统正是顺应了这一潮流,它的建立,对于大厦机电设备的正常运行并达到最佳状态,以及大厦的防火与保安都提供了有力的保证.同时,依靠强大软件支持下的计算机进行信息处理、数据分析、逻辑判断和图形处理,对整个系统作出集中监测和控制;通过计算机系统及时启停各有关设备,避免设备不必要的运行,又可以节省系统运行能耗. 当前现代化大厦就空调系统而言,是一栋大楼耗能大户,也是节能潜力最大的设备.从统计数据来看,中央空调系统占整个大楼的耗能50%以上,而大楼装有楼宇自控系统以后,可节省能耗25%,节省人力约50%.出现故障,能够及时知道何时何地出现何种故障,使事故消除在萌芽状态.当前随着建筑物的规模增大和标准提高,大厦的机电设备数量也急剧增加,这些设备分散在大厦的各个楼层和角落,若采用分散管理,就地监测和操作将占用大量人力资源,有时几乎难以实现.如采用楼宇自控系统,利用现代的计算机技术和网络系统,实现对所有机电设备的集中管理和自动监测,就能确保楼内所有机电设备的安全运行,同时提高大楼内人员的舒适感和工作效率. **大厦是采用西欧古典三段式的、国际化标准的智能型建筑,采用楼宇自动化系统将为大厦的管理者提供自动化水平较高的先进运行手段,并为用户提供舒适宜人的生活和工作环境.
目录 第一章概述1 第二章BAS的基本构成和基本功能2 第三章BAS工程设计的关键4 第四章BAS系统的设计与选型4 第五章BAS系统设计中应注意的几个问题6 第六章结束语11 第一章概述 楼宇自控系统(Building Automation System-BAS)是智能建筑中不可缺少的重要组成部分，在智能建筑中占有举足轻重的地位。它对建筑物内部的能源使用、环境及安全设施进行监控，它的目的是提供一个既安全可靠、节约能源、又舒适的工作或居住环境，同时大大的提高大厦管理的科学性和智能化水平。 楼宇自动化系统设计为集散控制系统，它是将计算机网络及接口技术应用于楼宇自控系统。它通过系统的中央监控管理中心的集中管理和各现场控制器的分散控制实现对建筑物内水、暖、 - - 总结资料
电、消防、保安等各类设备综合监控与管理。管理者可以通过中央监控管理中心上的可视化的图形界面对所有设备进行操作、管理、警报等，同时通过网络实时地获取各种设备运行状态的报告和运行参数，可以有效的提高管理水平和工作效率。利用计算机网络和接口技术将分散在各个子系统中不同楼层的直接数字控制器连接起来，通过联网实现各个子系统与中央监控管理级计算机之间及子系统相互之间的信息通信，达到分散控制、集中管理的功能模式，即集散控制系统。 第二章BAS的基本构成和基本功能 楼宇自控系统通常包括空调系统、给排水系统、供配电系统、照明系统、电梯系统、消防系统及保安监控系统等子系统。 1、BAS构成 主控制器:主控制器是整个系统中各离散化的现场控制器(DDC)的协调者，其作用是实现全面的信息共享,完成现场控制器与中央监控管理中心之间的信息传递、数据存储、现场或远端报警等功能。主控制器含有CPU、存储器、I/O接口、通过网络接口联接在一级网络上。 现场控制器(即直接数字控制器DDC):现场控制器用于控制现场设备，与安装在设备上的传感器 - - 总结资料
大海则煤矿110KV/35KV/10KV变电站工程 赶工措施及冬季施工措施 费用计算书 建设单位：中煤陕西榆林能源化工有限公司负责人：总承包单位：中煤西安设计工程有限责任公司负责人：监理单位：西安煤炭建设监理中心负责人：分包单位：西安梅隆控制工程有限责任公司负责人：编制人：西安梅隆控制工程有限责任公司 大海则项目部负责人： 二零一二年十月十五日
赶工措施费及冬季施工费的计算 赶工措施费组成102.24+6+52.76=161万元 一、人工费降效费（40%降效用）：（28.8+226.8）*40%=102.24万元 1、管理人员12人，每人0.8万元.月，管理人员增加费用12*0.8*3=28.8万元 2、施工人员70人， 180元/工日，两班倒施工，则人工费为70*180*90*2 =2268000 二、机械费 6万元 增加搅拌机费用约3万元，其他机械费用约3万元，合计增加费用6万元; 三、材料增加费52.76万元 1、本工程使用商品砼，比自拌砼费用高出约240元，材料增加费用约 2400立方米*200元=480000元 2、胶合板1400张，一次采购完毕，增加摊销费50%，增加费用为100*68* 50%=4.7600万元 4.76万元冬季施工保温措施费措施费 75.7588+25.2+24.54+1+3.7=130.1989元 一、保温措施费 18.8628+56.896=75.7588万元 1、供暖系统 3+10.0288 +3.134+18+2.7=18.8628万元 增加一台3T锅炉供生活热水、洗澡及取暖用，取暖费用锅炉为3万元（含循环泵2台）；生活房面积为33*6.5米=214.5平方米，搭设暖气棚面积为76*25+51*20=2920平方米，暖气片费用3134片*32元/片=100288元，各种管道、阀门以及安装费用为10元/平方米则安装费用为31340元；冬季取暖燃料费每天4吨煤炭*500元/吨=2000元则取暖燃料费用为90*2000元=180000元，司炉工2个，工资4500元/月，司炉工工资为27000元。 2、封闭保温棚 11.68+31.716+13.5=56.896万元 冬季施工建筑物搭设封闭取温棚，搭设暖棚2座，搭设面积为76*25+51*20=2920平方米搭设高度10米---15米，搭设及拆卸人工费2920平方米
四平管廊管网安装工程 施工方案 编制：审核：批准：质 量：安全： 河南蒲新防腐建设工程有限公司四平项目经理部 2016年3月18日
1.自控系统概述 3.施工准备 5. 电缆桥架和支架的安装 6. 质量保证措施 7. 安全保证措施 1. 自控系统概述接融大街地下管廊监控与报警系统包括：环境与设备监控系统、安全防范系统、通信系统、预警与报警系统、地理信息系统和统一管理平台。 管廊使用过程中需检测的主要工艺参数有：含氧量、温度、液位等，检测仪表相应有：液位传感器、氧气检测器、硫化氢检测器、氧化碳检测器、温湿度检测器等。
2. 设计依据 设计、施工及验收应遵守的国家规范： 城市综合管廊工程技术规范( GB50838-2015) 自动化仪表工程施工及质量验收规范( GB50093-2013) 火灾自动报警系统设计规范( GB50116-2013) 视频安防监控系统工程设计规范( GB 50395-2007) 出入口控制系统工程设计规范( GB50396-2007) 入侵报警系统工程设计规范( GB50394-2007)
3. 施工准备3.1组织施工技术人员认真阅读图纸和图纸说明，做好阅读记录，特 别是要弄清楚下列问题: 管、线、槽的走向、标高和有无预埋等是否确切明了。 管、线、槽的过墙连接方式是否交待清楚。 电缆槽（桥架）的支架是现场制作还是随桥架一起供货。 管、线、槽的支架制作要求和安装要求是否明确。 仪表加工件是否详细清楚。 控制电缆、屏蔽电位、通讯电缆、补偿电缆、专用电缆的敷设方 式有无特殊规定和明确要求。 控制系统的盘、台、箱、柜有无防尘、防潮、防震等的特殊要求。 接地种类和方式是否明确。 穿线管、导压管、各种现场制作支架的油漆颜色是否有明确要求 等等。 3.2参加图纸会审 通过会审把专业之间的交叉、衔接问题，设备、材料、加工件不明确的问题，控制系统安装调试界面划分问题，核心设备、贵重仪器的交接、保管、防护问题要落实清楚。 3.3编制施工图预算、加工件预算和材料预算 依据图纸、会审记录、经审批的施工方案、施工安全技术措施和文明施工措施，编制施工图预算、加工件预算和材料预算。 加工件预算包括绘制加工件图纸、编制加工件材料明细和加工要求等内 容，为委托加工和编制材料预算提供必要的准备。 3.4制订资源配置计划 依据施工图预算和经审批的施工方案制订详细劳动力配置计划 和施工机具、标准仪器配置计划。 3.5技术交底
1、楼宇自动化控制系统 1.1、系统概述 楼宇自控系统是建筑技术、自动控制技术与计算机网络技术相结合的产物，使建筑具有智能建筑的特性。现代建筑内部有大量机电设备，这些设备多而分散。多，即数量多，被控、监视、测量的对象多，多达上千个点以上；散，即这些设备分布在各楼层和各个角落。如果采用分散管理，就地控制、监视和测量是难以想象的。楼宇自动化系统是利用电脑控制技术对建筑物内诸如供暖、照明、空气调节、给排水等现代化设施、设备的运行参数、状态及能源消耗进行集中管理，以达到统一管理、分散控制，同时做到节能和延长设备使用寿命的目的。采用楼宇自控系统，就可以合理利用设备，节约能源，节省人力，确保设备的安全运行，加强楼内机电设备的现代化管理, 并创造安全、舒适与便利的工作环境，提高经济效益。其主要功能如下： 对机电设备进行实时监测和参数报警 提高楼宇内部的环境舒适性 节约能源，降低系统运行成本，延长设备使用寿命 降低操作人员的劳动强度，大量节省劳动力 提高整个建筑物的管理水平和效率，保障建筑物与人身的安全 1.2、设计原则及依据 1.2.1设计原则 济宁市文化中心群艺馆、图书馆建筑智能化工程的楼宇自动控制系统的网络配置遵循分散控制、集中监视、资源和信息共享的基本原则，是一个工业化标准的集散型控制系统。本系统符合以下设计原则： 页脚内容1
1）先进性与适用性 系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。 2）开放性 系统支持多种开放协议，包括BacNet、Modbus等，可以避免系统互联或扩展的障碍。有关内容在后续章节中有进一步说明。 3）标准化 系统必须符合国际以及国家标准的的产品，系统结构符合《民用建筑电气设计规范》(JGJ/T16－2008)的规定。 4）可扩展性 系统具有灵活的系统结构，在本方案的基础上，可以根据今后本项目的实际要求扩展系统功能。同时，本方案在设计中留有冗余，以满足今后的发展要求。 5）安全性与可靠性 系统中配置选型每台现场控制器，平均无故障时间MTBF，长达10年。同时，系统具有一整套完成的系统管理策略，可以保证系统的运行安全性与可靠性。 6）经济性 系统设计充分考虑系统的性能价格比，在充分满足弱电文件功能要求的条件下，保证系统的经济性。 页脚内容2
最近几年，未来的楼宇被人们认为将会是充满了各种各样的智能设备。楼宇控制网络中的传感器、执行器、阀门等都是智能的，楼宇的基础设施能无缝隙的将数据网和控制网连接起来，形成整体的楼宇网络。 整体的楼宇网络将成为未来楼宇控制的典范。在九十年代中，人们逐渐对楼宇自控中信息的传递形成了新的概念： 智能设备-传感器、执行器形成能自主的控制环境即智能的温度传感器、电灯开关、窗帘、电梯按钮、读卡机等能混如一体的工作。 网络-新一代的智能设备能无缝隙的将各种网络如国际互联网、企业网或楼宇的广域网、局域网等连接起来。 全球联网-随着网络、设备和系统的发展,用户能在世界上任何地方,任何时间对智能楼宇网络上住何一点进行远程访问。 整体的楼宇网络概念已不再是一个对将来的期望,今天它正在发生中。提供智能设备、子系统和系统的厂家正在如指数般的成长。这种推动力主要来自于业主们,他们对楼宇物业集成度的要求越提越高,这也是合理的。因为在今天,楼宇自控子系统如门禁、闭路电视、电梯、空调暖通、保安和消防中的智能产品都已问世了。 虽然这许许多多的智能产品正在导致楼宇子系统的逐渐更新,但真正的整体的楼宇网络系统仍然少见。生产厂商们一方面表示他们全面向开放性系统靠拢,但另一方面又限制互操作性产品的发展,因为他们惧怕一个标准网络通信协议和真正的开放性结构所带来的市场变化。大公司愿意维持现状是因为他们是既得利益者。许多大厂商们在他们的底层设备申采用了L0NWORKS技术,是因为他们发现使用L0N WORKS平台这一经济有效的技术可以实现他们的封闭系统中的设备互通信息,但他们也只愿意做到这个地步而已。 我们只要回顾一下近代科技的发展史就可以看到这种现象的危险性。在六十年代和七十年代,计隽机行业中,的巨人们如：IBM，Burroughs，Control Data，Sperry，NCR，Honeywell垄断了计算机市场，他们的设备又大又封闭,价钱也非常昂贵。在七十和八十年代，出来了一批新的计算机公司如：DEC，Data Geheral，T ande和王安电脑,这些公司的电脑产品是比较分布的但他们仍然是昂贵的封闭式的主从系统。 在九十年代另一批计算机公司取代了行业的领导地位,他们是：Compaq，Dell，Gateway 和惠普。这些新公司能有如此成绩是因为他们的产品是全开放性的,性能价格比高,灵活性大。随着销路的增加,厂家更能消减成本扩大市场从而获得更多的利润。 走向开发性 今天的楼宇自控行业与昨日的计算机行业有许多的相同之处。传统的楼宇控制系统也是封闭式的,通常从一家公司购买并由他们安装。由于这种系统是主从式的控制结构,安装和维修成本都较高且将来的增减、改造和维修都有一定的局限性。任何在子系统层上的集成都需要有昂贵的网关硬件和专业人员专用的编辑程序来完成。
扬州万科金域华府项目 7# 房 赶 工 施 工 方 案 上海建工五建集团有限公司
2013年7月
目录 一、工程概况 (2) 二、编制依据 (2) 三、工期分析 (2) 四、工程目标 (4) 五、工期控制组织机构 (4) 六、赶工总体部署 (4) 七、拟采取的主要赶工措施 (5) 1、施工作业方式优化措施 (5) 2、增加劳动力对工期的保证措施 (5) 3、增加施工机械对工期的保证措施 (6) 4、增加材料的投入对工期的保证措施 (6) 5、加强组织措施管理 (7) 6、受天气影响的赶工措施 (9) 7、受设备交货延期、设备缺陷影响的赶工措施 (9) 8、受施工图纸交付使用推迟以及资料不足影响的赶工措施 (10)
一、工程概况 建设地点：位于扬州市新城西区站南路同泰路 建设单位：扬州新里程置业有限公司 建筑面积：7#房为11342.40m2 建筑高度：主体结构27层，地下一层，建筑高度79.8米 主要结构类型：基础形式：伐板基础，主体为钢筋混凝土剪力墙结构 抗震等级：三级 二、编制依据 1、施工图纸和会审纪要。 2、工程涉及建筑验收规范、标准。 建筑工程施工质量验收统一标准GB50300-2001 混凝土结构工程施工质量验收规范GB50204-2002 钢筋机械连接通用技术规程JGJ107-2003 砌体填充墙构造详图06SG614-1 砌体工程施工质量验收规范GB50203-2002 建筑地基与基础工程施工质量验收规范GB50202-2002 三、工期分析 1、施工工期概述 为满足业主运营节点需要，7#房售楼处自8月15日一层施工开始，需于2013年年底结构封顶，6月底外架拆除结束。 2、赶工工期重难点分析 2.1工序的交叉作业需要合理统筹安排 施工班组人员多，所以每道工序施工前必须做好施工技术交底，制定详细施工方案确保各工序顺畅衔接，减少窝工，提高工效。 2.2进度计划的有效动态管理控制
1.1 楼宇自控系统 1.1.1 设备定位、安装 1.中央控制及网络通讯设备应在中央控制室的土建和装饰工程完工 后安装； 2.设备及设备各构件间应连接紧密、牢固，安装用的坚固件应有防锈 层； 3.设备在安装前应做检查，并应符合下列规定： 设备外形完整，内外表面漆层完好； 设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定。 4.有底座设备的底座尺寸应与设备相符，其直线允许偏差为每米1mm， 当底座的总长超过5m时，全长允许偏差为5mm。 5.设备底座安装时，其上表面应保持水平，水平方向的倾斜度允许偏 差为每米1mm，当底座的总长超过5m时，全长允许偏差为5mm。 6.中央控制及网络通讯设备的安装要符合下列规定： 应垂直、平正、牢固； 垂直度允许偏差为每米1.5mm； 水平方向的倾斜度允许偏差为每米1mm； 相邻设备顶部高度允许偏差为2mm； 相邻设备接缝处平面度允许偏差为1mm； 相邻设备接缝的间隙，不大于2mm； 相邻设备连接超过5处时，平面度的最大允许偏差为5mm。 7.室内、室外温湿度传感器：应安装在避免阳光直射的位置，远离有 较强振动、电磁干扰的区域；尽可能远离门窗和出风口；并列安装的传感器，距地高度应一致； 8.风管型温、湿度传感器：应安装在风速平稳的风管直管段，应在风 管保温层完成之后安装；
9.水管温度传感器：应与工艺管道预制安装同时进行，应在水流温度 变化灵敏和具有代表性的地方安装，不宜在阀门等阻力件附近和水流流速死角和振动较大的位置安装； 10.压力、压差传感器、压差开关：应安装在温度传感器的上游侧；风 管型压力、压差传感器应在风管的直管段安装；安装压差开关时，宜将薄膜处于垂直于平面的位置； 11.水流开关：应与工艺管道预制安装同时进行；应安装在水平管段上， 不应安装在垂直管段上； 12.电磁流量计：应安装在避免有较强交直流磁场或有剧烈振动的场所； 应设置在流量调节阀的上游，上游应有一定的直管段，长度为L=10D（D—直径），下游段应有L=4~5D的直管段； 13.水阀与执行机构：阀体上箭头的指向应与水流方向一致，阀门的口 径与管道通径不一致时，应采用渐缩管件，同时阀口径一般不应低于管道口径二个等级；执行机构应固定牢固，操作手轮应处于便于操作的位置；有阀位指示装置的阀门，阀位指示装置应面向便于观察的位置；一般安装在回水管口，如条件允许，安装前宜进行模拟动作和试压试验； 14.风阀与执行机构：风阀控制器上开闭箭头的指向应与风门开闭方向 一致；风阀控制器应与风阀门轴连接牢固；风阀控制器应与风阀门轴垂直安装，垂直角度不小于85度；风阀控制器安装前宜进行模拟动作； 1.1.2 系统调测 调试应具备的条件： 1.BA系统的全部设备包括现场的各种阀门、执行器、传感器等全部安 装完毕，线路敷设和接线全部符合设计图纸的要求； 2.BA系统的受控设备及其自身的系统不仅安装完毕，而且单体或自 身系统的调试结束；同时其设备或系统的测试数据必须满足自身系统的安装要求；

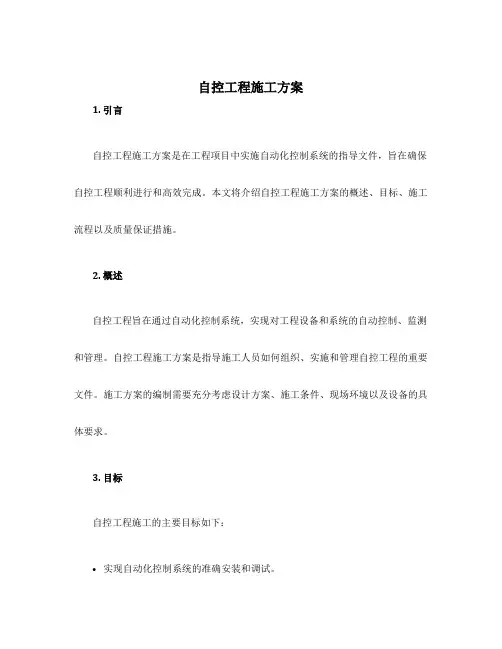

自控系统施工方案 6.5.1自控系统概述 6.5.1.1 火电生产自动控制简述： 火电生产过程中需检测的主要工艺参数有：温度、压力、流量、物位、含氧量、水成份分析、转速、位移（热膨胀）、振动、功率等，检测仪表相应有：热电偶（阻）、压力变送器、流量变送器、物位变送（传感）器、氧量变送（传感）器、化水成份分析仪、转速传感器、位移传感器、振动传感器、功率变送器等。 火电生产过程中的主要控制系统有：主蒸汽压力调节系统、锅炉给水调节系统、主蒸汽温度调节系统，过热蒸汽温度调节系统、炉膛压力调节系统和送风及氧量含量调节系统等等。 6.5.1.2工业电视监控系统 火电工业中针对单炉单机一般设置1?2个工业电视用以监视锅炉运行，一般是炉膛火焰监视和汽包水位监视。 6.5.2施工准备 6.5.2.1组织施工技术人员认真阅读图纸和图纸说明，做好阅读记录，特别是要弄清楚下列问题： 1）管、线、槽的走向、标高和有无预埋等是否确切明了。 2）管、线、槽的过墙连接方式是否交待清楚。 3）电缆槽（桥架）的支架是现场制作还是随桥架一起供货。 4）管、线、槽的支架制作要求和安装要求是否明确。 5）一次仪表的安装是否有明确要求。 6）仪表加工件是否详细清楚。 7）控制电缆、屏蔽电缆、通讯电缆、补偿电缆、专用电缆的敷设方式有无特殊规定和明确要求。 8）计算机系统的盘、台、箱、柜有无防尘、防潮、防震等的特殊要求。 9）接地种类和方式是否明确。 10）穿线管、导压管、各种现场制作支架的油漆颜色是否有明确要求等。 6.5.2.2参加图纸会审
通过会审把专业之间的交叉、衔接问题，设备、材料、加工件不明确的问题，核心设备、贵重仪器的交接、保管、防护问题要落实清楚。 6.523编制施工技术方案、施工安全技术措施和文明施工措施 依据图纸、会审记录和施工验收规范，编制自动化工程施工技术方案、施工安全技术措施和文明施工措施，并及时上报建设单位或监理单位审批。 自动化工程施工方案中除了要编写施工组织、施工方法、施工工艺、调试要领之外， 还要明确编写预制场地的临设面积、围护方式、电源配置、平台搭设、机具摆放、预制件、仪表箱、管、型材的堆放方式等。还要明确编写仪表校验室的设置情况，如试验电源设置、试验台、仪表设备、标准仪器的放置、保管方法等。 施工安全技术措施要结合图纸、会审记录和施工方案，针对施工工艺、施工环境、施工人员、自动化设备和材料编制完善的安全技术保证措施和文明施工措施。 6.524编制施工图预算、加工件预算和材料预算 依据图纸、会审记录、经审批的施工方案、施工安全技术措施和文明施工措施，编制施工图预算、加工件预算和材料预算。 加工件预算包括绘制加工件图纸、编制加工件材料明细和加工要求等内容，为委托加工和编制材料预算提供必要的准备。 6.5.2.5制订资源配置计划 依据施工图预算和经审批的施工方案制订详细劳动力配置计划和施工机具、标准仪器配置计划。 6.5.2.6技术交底 ①施工前要向施工人员进行包括施工验收规范、施工技术、安全技术措施、文明施工措施、降低成本措施等内容的全面技术交底。 ②施工中还要根据工程特点和进度向施工人员及时进行贵重仪器、引进设备、特殊设备的安装、调试方法的重点技术交底。 ③系统调试和试运转前还要进行专项技术交底。通过交底，使调试和试车人员弄清技术要求、技术标准和试验方法。 6.5.3自动化工程施工程序 自控专业要积极配合整个生产线的施工，一次仪表的施工进度受到其它专业制约，
楼宇自控系统技术方案 概述 本方案针对楼宇自控系统（BAS）而进行设计，采用施耐德楼宇自控系统。根据该项目的特点，我们将利用BAS系统对建筑物内的公共照明、空调系统、供暖通风、给水 排水系统等实行全时间的控制和管理，系统收集、记录、保存有关系统的重要信息及数据，作到一体化管理，达到提高运行效率、保证办公环境需要、节省能源、节省人力的效果，最大限度安全延长设备寿命的目的。 现代建筑几乎都是全封闭或半封闭式，楼内空气完全依靠空调系统进行输送新风或循环处理，长期处于空调间内的人员完全依赖空调系统获得良好的环境。可是由于种种原因空调系统的运行不尽人意，产生诸多问题，例如人们长期待在忽冷忽热空调间内容易患上空调病，还有可能加速病菌的传播等。从节约能源的角度考虑，空调系统又是“耗能大户”，建筑中几乎一半的能源是被空调系统消耗的，所以我们讲人们离不开空调，但又惧怕空调。如何解决这个矛盾，让空调系统根据人们的意愿为人服务呢？采用先进的控制技术、计算机技术、网络技术的楼宇自控系统可以助我们一臂之力：楼宇自控系统对建筑内包括空调系统在内的机电设备进行监控，指挥这些设备的运行。例如，空调系统根据季节变化调整供风温度，让室内气温随着室外气温的变化而变化，即节约了能源又让人感觉舒适。冬天气候干燥我们可以加湿空气，提高室内相对湿度；夏季高温高湿让人感到不适，我们可以在降低湿度的同时保持适宜的温度，不会让人感到阴冷。楼宇自控系统可以实现的功能美不胜数，是大厦管理者的好帮手、好管家。 1、设计依据 《智能建筑设计标准》GB/T50314－2006 《智能建筑工程质量验收规范》GB50339-2003 《民用建筑电气设计规范》JGJ16-2008 《智能建筑防雷设计规范》DB32/T1198－2008 《建筑电气工程施工质量验收规范》GB50303-2002 《低压配电设计规范》GB50054-95 《建筑设计防火规范》（GB50016－2006） 《商用建筑线缆标准》(EIA／TIA—568A) 《信息技术互连国际标准》(ISO／IECl1801—95) 《采暖通风与空气调节设计规范》（GB50019－2003） 以及招标文件提供的相关资料及技术文件； 2、需求分析 楼宇自控系统的主要任务是对大厦内的机电设备进行监控和管理。要想管理好大厦内的机电设备，首先必须要知晓它们的运行情况、所处系统中担任的角色以及设备的特性等。
