摘要
为了掌握嵌入式技术，就应该学习以ARM 微处理器为核心的嵌入式开发环境和开发平台。本设计采用ARM原理和C语言程序设计的，设置S3C2410X 处理器 UART 相关控制寄存器和ARM 处理器系统硬件电路中 UART 接口，利用Embest EduKit-III 实验平台实现S3C2410X处理器和PC机的结合。
关键字： Embest EduKit-III 实验平台；S3C2410X 串行通讯（UART）单元；UART 控制寄存器；串口通信
1、绪论
1.1目的和意义
串口通信是目前单片机和 DSP 等嵌入式系统之间,以及嵌入式系统与 PC 机或无线模块之间的一种非常重要且普遍使用的通信方式。在嵌入式系统的硬件结构中,通常只有一个8位或 16位的 CPU, 不仅要完成主流程的工作, 同时还要处理随时发生的各种中断, 因而嵌入式系统中的串口通信程序设计与 PC 机有很大的不同。为了顺应当今世界技术革新的潮流，了解、学习和掌握嵌入式技术，就必然要学习和掌握以ARM 微处理器为核心的嵌入式开发环境和开发平台。
1.2设计内容
本设计采用Embest EduKit-III 实验平台实现，通过EmbestIDE Pro for ARM 软件编写程序，仿真调试。实现实验平台与PC的串口通信。通过PC的超级终端显示接受的结果。
2、设计方案
2.1方案选择
本设计只用了Embest EduKit-III 实验平台的部分模块。其中包括ARM核心芯片S3C2410X以及串口通信模块。如图1所示，下面描述了所用模块的具体设置。
图1 总体设计框图
2.1.1S3C2410X 串行通讯（UART）单元
S3C2410X UART 单元提供三个独立的异步串行通信接口，皆可工作于中断和DMA 模式。使用系统时钟最高波特率达230.4Kbps，如果使用外部设备提供的时钟，可以达到更高的速率。每一个UART 单元包含一个 16 字节的FIFO，用于数据的接收和发送。
S3C44B0X UART 支持可编程波特率，红外发送/接收，一个或两个停止位，5bit/6bit/ 7bit/ 或 8bit 数据宽度和奇偶校验。
2.1.2 波特率的产生
波特率由一个专用的UART 波特率分频寄存器（UBRDIVn ）控制，计算公式如下：
UBRDIVn = (int)(ULK/(bps x 16) ) –1
或者UBRDIVn = (int)(PLK/(bps x 16) ) –1
其中：时钟选用 ULK 还是 PLK 由 UAR控制寄存器 UCONn[10]的状态决定。如果 UCONn[10]=0,用PLK 作为波特率发生，否则选用ULK 做波特率发生。UBRDIVn 的值必须1到（16
2-1）之间。
例如：ULK 或者PLK 等于40MHz，当波特率为 115200 时，
UBRDIVn = (int)(40000000/(115200 x 16) ) -1
= (int)(21.7) -1
= 21-1 = 20
2.1.3 UART 通信操作
下面简略介绍 UART 操作，关于数据发送，数据接收，中断产生，波特率产生，轮流检测模式，红外模式和自动流控制的详细介绍，请参照相关教材和数据手册。
发送数据帧是可编程的。一个数据帧包含一个起始位，5 到8 个数据位，一个可选的奇偶校验位和 1 到2 位停止位，停止位通过行控制寄存器ULCONn 配置。
与发送类似，接收帧也是可编程的。接收帧由一个起始位，5 到8 个数据位，一个可选的奇偶校验和1 到2 位行控制寄存器ULCONn 里的停止位组成。接收器还可以检测溢出错，奇偶校验错，帧错误和传输中断，每一个错误均可以设置一个错误标志。
溢出错误（Overrun error）是指已接收到的数据在读取之前被新接收的数据覆盖。
奇偶校验错是指接收器检测到的校验和与设置的不符。
帧错误指没有接收到有效的停止位。
传输中断表示接收数据RxDn 保持逻辑0 超过一帧的传输时间。
在FIFO 模式下，如果RxFIFO 非空，而在3 个字的传输时间内没有接收到数据，则产生超时。
2.1.4 UART 控制寄存器
1) UART 行控制寄存器 ULCONn
该寄存器的第6 位决定是否使用红外模式，位 5～3 决定校验方式，位2 决定停止位长度，位 1 和０决定每帧的数据位数。
2)UART 控制寄存器 UCONn
该寄存器决定UART 的各种模式。
UCONn[10]= 1 ： ULK 做比特率发生；0：PLK 做比特率发生。
UCONn[9] = 1: Tx 中断电平触发；0：Tx 中断脉冲触发。
UCONn[8] = 1: Rx 中断电平触发；0：Rx 中断脉冲触发。
UCONn[7] = 1: 接收超时中断允许；0：接收超时中断不允许。
UCONn[6] = 1: 产生接收错误中断；0：不产生接收错误中断。
UCONn[5] = 1: 发送直接传给接收方式（Loopback）；0：正常模式。
UCONn[4] = 1: 发送间断信号；0：正常模式发送。
UCONn[3：2]: 发送模式选择
00：不允许发送；
01：中断或查询模式
10：DMA0 请求（UART0 ）
DMA3 请求（UART2 ）
11: DMA1 请求（UART1 ）.
UCONn[1：0] : 接收模式选择
00 ：不允许接收
01 ：中断或查询模式
10 ：DMA0 请求（UART0 ）
DMA3 请求（UART2 ）
11: DMA1 请求（UART1 ）
3) UART FIFO 控制寄存器 UFCONn
UFCONn[7:6] ＝ 00：Tx FIFO 寄存器中有0 个字节就触发中断
01：Tx FIFO 寄存器中有4 个字节就触发中断
10：Tx FIFO 寄存器中有8 个字节就触发中断
11：Tx FIFO 寄存器中有0 个字节就触发中断
UFCONn[5:4] = 00: Rx FIFO 寄存器中有0 个字节就触发中断
01：Rx FIFO 寄存器中有4 个字节就触发中断
10：Rx FIFO 寄存器中有8 个字节就触发中断
11：Rx FIFO 寄存器中有0 个字节就触发中断
UFCONn[3]:保留。
UFCONn[2] =1:FIFO 复位清零Tx FIFO; 0:FIFO 复位不清零Tx FIFO
UFCONn[1] =1:FIFO 复位清零 Rx FIFO; 0:FIFO 复位不清零 Rx FIFO
UFCONn[0] =1:允许 FIFO 功能； 0：不允许FIFO 功能
4) UART MODEM 控制寄存器 UMCONn(n＝0 或 1)
UMCONn[7:5] 保留，必须全为 0
UMCONn[4] ＝1：允许使用AFC 模式； 0：不允许使用AFC
UMCONn[3:1] 保留，必须全为 0
UMCONn[0] =1：激活nRTS; 0:不激活 nRTS
5) 发送寄存器 UTXH 和接收寄存器 URXH
这两个寄存器存放着发送和接收的数据，当然只有一个字节８位数据。需要注意的是在发生溢出错误的时候，接收的数据必须被读出来，否则会引发下次溢出错误。
2.1.5 RS232 接口电路
UART0 串口电路如图4-4-1 所示，UART0 只采用二根接线 RXD0 和TXD0，因此只能进行简单的数据传输及接收功能。UART0 则采用MAX3221E作为电平转换器。
3、硬件设计
3.1Embest EduKit-III 实验平台
采用双CPU子板，ARM7 S3C44B0子板，ARM9 S3C2410子板，16M NandFlash；4Kbit IIC BUS 的串行EEPROM ，2个串口，两个中断按钮，4个LED， 320*240 STN 彩色 LCD及TSP触摸屏，4×5键盘，20针JTAG接口，PS/2接口， 2个USB 主口；1个USB从口， Sd卡，VGA接口，双PCI扩展接口，双以太网接口，8段数码管，双CAN总线模块，A/D 、D/A 模块，IDE 硬盘 +CF 卡模块；固态硬盘 16M × 8bit，MICROPHONE 输入口，IIS 音频信号输出口，GPRS 模块（选配），GPS 模块（选配）。
多外扩模块支持：提供 GPRS 模块、提供 GPS 模块、步进电机模块、摄像模块、PCI外部焊接板
核心模块：基于ARM7架构的嵌入式芯片三星S3C44B0x芯片（或ARM9架构的嵌入式芯片三星S3C2410V6）,整套系统可通过CPU子板可自由更换变化为ARM7或者ARM9
电源：外部5V电源供电或者由USB接PC供电,电源指示LED以及500mA保险丝
2M×16bit Flash；4M×16bit SDRM
复位开关
Embest EDUKIT-III软件配置：uCosII 实时操作系统移植例子以及源代码，uClinux实时操作系统移植例子以及源代码，Linux实时操作系统移植例子以及源代码，WinCE实时操作系统移植例子*，Vxworks实时操作系统移植例子，GNU toolchain including ARM cross compiler, Linker, Assembler, and Utilities，基于Embest IDE Pro for ARM环境和Embest EDUKIT-III实验箱实验源程序。
3.2ULINK2 仿真器套件，PC 机
ULINK2不仅具有ULINK仿真器的所有功能，还增加了串行调试（SWD）支持，返回时钟支持和实时代理等功能。开发工程师通过结合使用RealView MDK的调试器和ULINK2，可以方便的在目标硬件上进行片上调试(使用on-chip JTAG，SWD 和OCDS)、Flash编程。
4、软件设计
4.1软件设备
Embest IDE for ARM 集成开发环境，Windows 98/2000/NT/XP
4.2程序流程图设计
图2程序流程图4.3调试运行结果
如果输入就会马上显示在超级终端上（假设输入为abcdefg），输入回车符后打印一整串字符：
按回车键就会显示：abcdefg 串口通信成功完成。
5、总结与体会
一方面，通过这一周的课程设计，对关于Embest EduKit-III 实验平台，ULINK2 仿真器套件，S3C2410X 串行通讯（UART）单元结构的知识有了更加深刻的理解，而且对其用法掌握的更加熟练。在课程设计过程中，能够不断地发现问题，并想办法解决，如此提高了解决问题的能力。在程序设计方面，对串口通信的过程有了更深刻的理解和领会。通过本次课程设计，使我对ARM嵌入式开发有了一定的掌握和理解，巩固了我在《ARM嵌入式系统开发及应用》课程中所学的基本理论知识和实验技能，使我对《ARM嵌入式系统开发及应用》课程有了更深入的了解，熟悉了S3C2410 的串口的使用，了解S3C2410的内部功能模块，及内核架构。进一步激发了我对所学专业学习的兴趣；提高了我的思考与实践能力。
参考文献
[1]张勇编著.《ARM原理与C语言程序设计》. 西安：西安电子科技大学出版社，2004.
[2]王勇编著.《嵌入式系统原理与设计》. 杭州：浙江大学出版社，2007.
[3]马忠梅.《ARM嵌入式处理器结构与应用》. 北京：北京航空航天大学出版社，2002.
[4]周立功等编著.《ARM微控制器基础与实战》. 北京：北京航空航天大学出版社，2003.
[5]杜春雷.ARM体系结构与编程[M].北京:清华大学出版社,2003.
[6]周立功 .ARM嵌入式Linux系统构建与驱动开发范例[M].北京:北京航空航天大学出版社,2006.
[7]斯洛斯（Sloss,A.N.）.ARM嵌入式系统开发：软件设计与优化[M].北京:北京航空航天大学出版社,2005.
[8]ARM&Linux嵌入式系统教程.北京:北京航空航天大学出版社,2004.
[9]陈赜．ARM9嵌入式技术及Linux高级实践教程[M] ．北京：北京航空航天大学出版社,2005．
[10]孙天泽，袁文菊．嵌入式设计及Linux驱动开发指南——基于ARM9处理器[M] ．第2版．北京:电子工业出版社,2007.

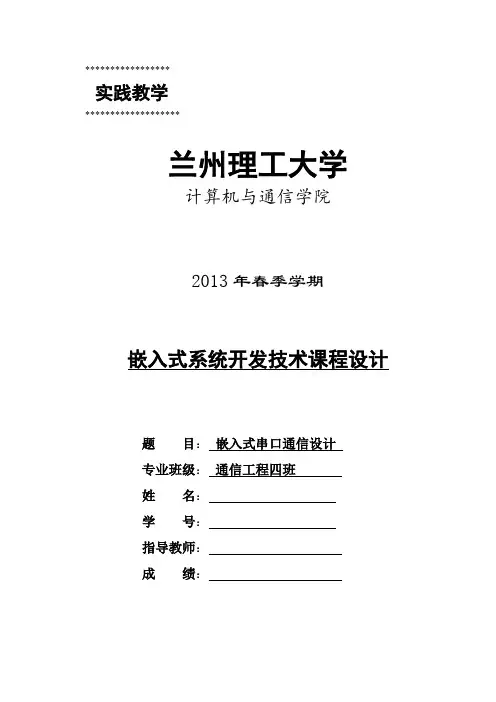

***************** 实践教学 ******************* 兰州理工大学 计算机与通信学院 2013年春季学期 嵌入式系统开发技术课程设计 题目：嵌入式串口通信设计 专业班级：通信工程四班 姓名： 学号： 指导教师： 成绩：
