PCB基本知识简介
一、印刷电路板（Printed circuit board，PCB）
PCB是印刷电路板(即Printed Circuit Board)的简称。又称印制电路板、印刷线路板，由于它是采用电子印刷术制作的，故被称为“印刷”电路板。印刷电路板是组装电子零件用的基板，是在通用基材上按预定设计形成点间连接及印制元件的印制板。该产品的主要功能是使各种电子零组件形成预定电路的连接，起中继传输的作用，是电子产品的关键电子互连件，有“电子产品之母”之称。PCB作为电子零件装载的基板和关键互连件，任何电子设备或产品均需配备。
二、PCB的制造原理
我们打开通用电脑的健盘就能看到一张软性薄膜（挠性的绝缘基材），印上有银白色（银浆）的导电图形与健位图形。因为通用丝网漏印方法得到这种图形，所以我们称这种印制线路板为挠性银浆印制线路板。而我们去电脑城看到的各种电脑主机板、显卡、网卡、调制解调器、声卡及家用电器上的印制电路板就不同了。它所用的基材是由纸基（常用于单面）或玻璃布基（常用于双面及多层），预浸酚醛或环氧树脂，表层一面或两面粘上覆铜簿再层压固化而成。这种线路板覆铜簿板材，我们就称它为刚性板。再制成印制线路板，我们就称它为刚性印制线路板。单面有印制线路图形我们称单面印制线路板，双面有印制线路图形，再通过孔的金属化进行双面互连形成的印制线路板，我们就称其为双面板。如果用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印制线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印制线路板就成为四层、六层印制电路板了，也称为多层印制线路板。现在已有超过100层的实用印制线路板了。
三、PCB的生产过程
PCB的生产过程较为复杂，它涉及的工艺范围较广，从简单的机械加工到复杂的机械加工，有普通的化学反应还有光化学电化学热化学等工艺，计算机辅助设计CAM等多方面的知识。而且在生产过程中工艺问题很多而且会时时遇见新的问题而部分问题在没有查清原因问题就消失了，由于其生产过程是一种非连续的流水线形式，任何一个环节出问题都会造成全线停产或大量报废的后果，印刷线路板如果报废是无法回收再利用的，工艺工程师的工作压力较大，所以许多工程师离开了这个行业转到印刷线路板设备或材料商做销售和技术服务方面的工作。
板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成．在表面可以看到的细小线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了．这些线路被称作导线（conductor pattern）或称布线，并用来提供PCB上零件的电路连接．
为了将零件固定在PCB上面，我们将它们的接脚直接焊在布线上．在最基本的PCB（单面板）上，零件都集中在其中一面，导线则都集中在另一面．这么一来我们就需要在板子上打洞，这样接脚才能穿过板子到另一面，所以零件的接脚是焊在另一面上的．因为如此，PCB的正反面分别被称为零件面（Component Side）与焊接面（Solder Side）．
如果PCB上头有某些零件，需要在制作完成后也可以拿掉或装回去，那么该零件安装时会用到插座（Socket）．由于插座是直接焊在板子上的，零件可以任意的拆装．
如果要将两块PCB相互连结，一般我们都会用到俗称「金手指」的边接头（edge connector）．金手指上包含了许多裸露的铜垫，这些铜垫事实上也是PCB布线的一部份．通
常连接时，我们将其中一片PCB上的金手指插进另一片PCB上合适的插槽上（一般叫做扩充槽Slot）．在计算机中，像是显示卡，声卡或是其它类似的界面卡，都是借着金手指来与主机板连接的．
PCB上的绿色或是棕色，是阻焊漆（solder mask）的颜色．这层是绝缘的防护层，可以保护铜线，也可以防止零件被焊到不正确的地方．在阻焊层上另外会印刷上一层丝网印刷面（silk screen）．通常在这上面会印上文字与符号（大多是白色的），以标示出各零件在板子上的位置．丝网印刷面也被称作图标面（legend）．
印刷电路板将零件与零件之间复杂的电路铜线，经过细致整齐的规划后，蚀刻在一块板子上，提供电子零组件在安装与互连时的主要支撑体，是所有电子产品不可或缺的基础零件。
印刷电路板以不导电材料所制成的平板，在此平板上通常都有设计预钻孔以安装芯片和其它电子组件。组件的孔有助于让预先定义在板面上印制之金属路径以电子方式连接起来，将电子组件的接脚穿过PCB后，再以导电性的金属焊条黏附在PCB上而形成电路。
四、PCB的发展简史与发展方向
发展简史：我国从五十年代中期开始了单面印制板的研制，首先应用于半导体收音机中。六十年代中自力更生地开发了我国的覆箔板基材，使铜箔蚀刻法成为我国PCB生产的主导工艺，六十年代已能大批量地生产单面板。小批量生产双面金属化孔印制，并在少数几个单位开始研制多层板。七十年代在国内推广了图形电镀蚀刻法工艺，但由于受到各种干扰，印制电路专用材料和专用设备没有及时跟上，整个生产技术水平落后于国外先进水平。到了八十年代由于改革开放政策的批引，不仅引进了大量具有国外八十年代先进水平的单面、双面、多层印制板生产线,而且经过十多年消化、吸收较快地提高了我国印制电路生产技术水平。
发展方向：近几年中国电子工业已经成为拉动国内经济增长的主要支柱之一，随着计算机、通信设备、消费电子和汽车工业的迅速发展，PCB产业也获得了快速发展。而伴随着印制电路产品发展，就要求有新的材料、新的工艺技术和新的设备。我国印制电器材料工业在扩大产量的同时，更要注重于提高性能和质量；印制电路专用设备工业不再是低水平的仿造，而是向生产自动化、精密度、多功能、现代化设备发展。PCB生产集世界高新科技于一体，印制电路生产技术会采用液态感光成像、直接电镀、脉冲电镀、积层多层板等新工艺。
五：PCB的特点和分类以及上下游
PCB特点有高密度化，高可靠性，可设计性，可生产性，可组装性和可维护性六个方面。
一般而言，电子产品功能越复杂、回路距离越长、接点脚数越多，PCB所需层数亦越多，如高阶消费性电子、信息及通讯产品等；而软板主要应用于需要弯绕的产品中：如笔记型计算机、照相机、汽车仪表等。PCB分类按照层数来分，可分为单面板(SSB)、双面板(DSB)和多层板(MLB)；按柔软度来分，可分为刚性印刷电路板(RPC)和柔性印刷电路板(FPC)。在产业研究中，一般按照上述PCB产品的基本分类，将PCB产业细分为单面板、双面板、常规多层板、柔性板、HDI(高密度烧结)板、封装基板等六个主要细分产业。
PCB上游产业包括PCB基材板原材料供应商和PCB生产设备供应商，下游产业包括消费类电子，电脑及周边产品，汽车业和手机行业。按产业链可以分为原材料－覆铜板－印刷电路板－电子产品应用。具体分析如下：
玻纤布：玻纤布是覆铜板的原材料之一，由玻纤纱纺织而成，约占覆铜板成本的40%(厚板)和25%(薄板)。玻纤纱由硅砂等原料在窑中煅烧成液态，通过极细小的合金喷嘴拉成极细玻纤，再将几百根玻纤缠绞成玻纤纱。
铜箔：铜箔是占覆铜板成本比重最大的原材料，约占覆铜板成本的30%(厚板)和50%(薄板)，因此铜箔的涨价是覆铜板涨价的主要驱动力。
覆铜板：覆铜板是以环氧树脂等为融合剂将玻纤布和铜箔压合在一起的产物，是PCB 的直接原材料，在经过蚀刻、电镀、多层板压合之后制成印刷电路板。

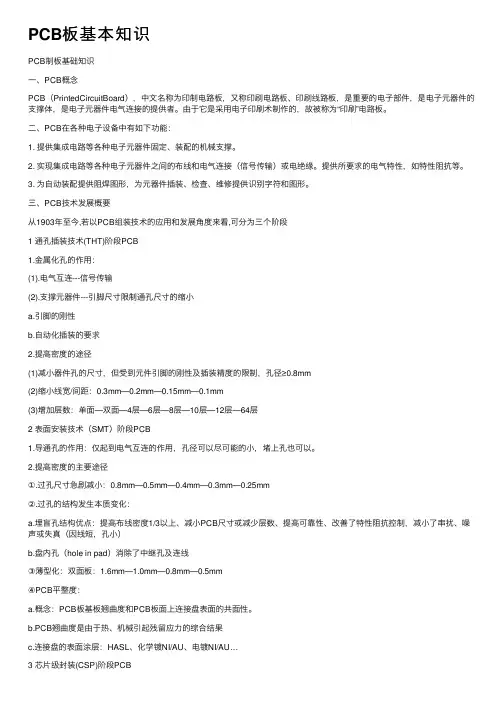

PCB制板基础知识 一、PCB概念 PCB（PrintedCircuitBoard），中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。 二、PCB在各种电子设备中有如下功能： 1. 提供集成电路等各种电子元器件固定、装配的机械支撑。 2. 实现集成电路等各种电子元器件之间的布线和电气连接（信号传输）或电绝缘。提供所要求的电气特性，如特性阻抗等。 3. 为自动装配提供阻焊图形，为元器件插装、检查、维修提供识别字符和图形。 三、PCB技术发展概要 从1903年至今,若以PCB组装技术的应用和发展角度来看,可分为三个阶段 1 通孔插装技术(THT)阶段PCB 1.金属化孔的作用： (1).电气互连---信号传输 (2).支撑元器件---引脚尺寸限制通孔尺寸的缩小 a.引脚的刚性 b.自动化插装的要求 2.提高密度的途径 (1)减小器件孔的尺寸，但受到元件引脚的刚性及插装精度的限制，孔径≥0.8mm (2)缩小线宽/间距：0.3mm—0.2mm—0.15mm—0.1mm (3)增加层数：单面—双面—4层—6层—8层—10层—12层—64层 2 表面安装技术（SMT）阶段PCB 1.导通孔的作用：仅起到电气互连的作用，孔径可以尽可能的小，堵上孔也可以。 2.提高密度的主要途径 ①.过孔尺寸急剧减小：0.8mm—0.5mm—0.4mm—0.3mm—0.25mm ②.过孔的结构发生本质变化： a.埋盲孔结构优点：提高布线密度1/3以上、减小PCB尺寸或减少层数、提高可靠性、改善了特性阻抗控制，减小了串扰、噪声或失真（因线短，孔小） b.盘内孔（hole in pad）消除了中继孔及连线 ③薄型化：双面板：1.6mm—1.0mm—0.8mm—0.5mm ④PCB平整度： a.概念：PCB板基板翘曲度和PCB板面上连接盘表面的共面性。
PCB设计基础知识 印刷电路板（Printed circuit board，PCB）几乎会出现在每一种电子设备当中。如果在某样设备中有电子零件，那么它们也都是镶在大小各异的PCB上。除了固定各种小零件外，PCB的主要功能是提供上头各项零件的相互电气连接。随着电子设备越来越复杂，需要的零件越来越多，PCB上头的线路与零件也越来越密集了。 规范的PCB长得就像这样。裸板（上头没有零件）也常被称为「印刷线路板Printed Wiring Board（PWB）」。 板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的细小线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。这些线路被称作导线（conduct or pattern）或称布线，并用来提供PCB上零件的电路连接。 为了将零件固定在PCB上面，我们将它们的接脚直接焊在布线上。在最基本的PCB（单面板）上，零件都集中在其中一面，导线则都集中在另一面。这么一来我们就需要在板子上打洞，这样接脚才能穿过板子到另一面，所以零件的接脚是焊在另一面上的。因为如此，PCB的正反面分别被称为零件面（Component Side）与焊接面（Solder Side）。 如果PCB上头有某些零件，需要在制作完成后也可以拿掉或装回去，那么该零件安装时会用到插座（Socket）。由于插座是直接焊在板子上的，零件可以任意的拆装。下面看到的是ZIF（Zero Insertion
Force，零拨插力式）插座，它可以让零件（这里指的是CPU）可以轻松插进插座，也可以拆下来。插座旁的固定杆，可以在您插进零件后将其固定。 如果要将两块PCB相互连结，一般我们都会用到俗称「金手指」的边接头（edge connector）。金手指上包含了许多裸露的铜垫，这些铜垫事实上也是P CB布线的一部份。通常连接时，我们将其中一片PCB上的金手指插进另一片PCB上合适的插槽上（一般叫做扩充槽Slot）。在计算机中，像是显示卡，声卡或是其它类似的界面卡，都是借着金手指来与主机板连接的。 PCB上的绿色或是棕色，是阻焊漆（solder mask）的颜色。这层是绝缘的防护层，可以保护铜线，也可以防止零件被焊到不正确的地方。在阻焊层上另外会印刷上一层丝网印刷面（silk screen）。通常在这上面会印上文字与符号（大多是白色的），以标示出各零件在板子上的位置。丝网印刷面也被称作图标面（legend）。 单面板（Single-Sided Boards） 我们刚刚提到过，在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。因为导线只出现在其中一面，所以我们就称这种PCB叫作单面板（Si ngle-sided）。因为单面板在设计线路上有许多严格的限制（因为只有一面，布线间不能交叉而必须绕独自的路径），所以只有早期的电路才使用这类的板子。 双面板（Double-Sided Boards） 这种电路板的两面都有布线。不过要用上两面的导线，必须要在两面间有适当的电路连接才行。这种电路间的「桥梁」叫做导孔（via）。导孔是在PCB上，充满或涂上金属的小洞，它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍，而且因为布线可以互相交错（可以绕到另一面），它更适合用在比单面板更复杂的电路上。 多层板（Multi-Layer Boards）
PCB基本知识简介 一、印刷电路板（Printed circuit board，PCB） PCB是印刷电路板(即Printed Circuit Board)的简称。又称印制电路板、印刷线路板，由于它是采用电子印刷术制作的，故被称为“印刷”电路板。印刷电路板是组装电子零件用的基板，是在通用基材上按预定设计形成点间连接及印制元件的印制板。该产品的主要功能是使各种电子零组件形成预定电路的连接，起中继传输的作用，是电子产品的关键电子互连件，有“电子产品之母”之称。PCB作为电子零件装载的基板和关键互连件，任何电子设备或产品均需配备。 二、PCB的制造原理 我们打开通用电脑的健盘就能看到一张软性薄膜（挠性的绝缘基材），印上有银白色（银浆）的导电图形与健位图形。因为通用丝网漏印方法得到这种图形，所以我们称这种印制线路板为挠性银浆印制线路板。而我们去电脑城看到的各种电脑主机板、显卡、网卡、调制解调器、声卡及家用电器上的印制电路板就不同了。它所用的基材是由纸基（常用于单面）或玻璃布基（常用于双面及多层），预浸酚醛或环氧树脂，表层一面或两面粘上覆铜簿再层压固化而成。这种线路板覆铜簿板材，我们就称它为刚性板。再制成印制线路板，我们就称它为刚性印制线路板。单面有印制线路图形我们称单面印制线路板，双面有印制线路图形，再通过孔的金属化进行双面互连形成的印制线路板，我们就称其为双面板。如果用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印制线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印制线路板就成为四层、六层印制电路板了，也称为多层印制线路板。现在已有超过100层的实用印制线路板了。

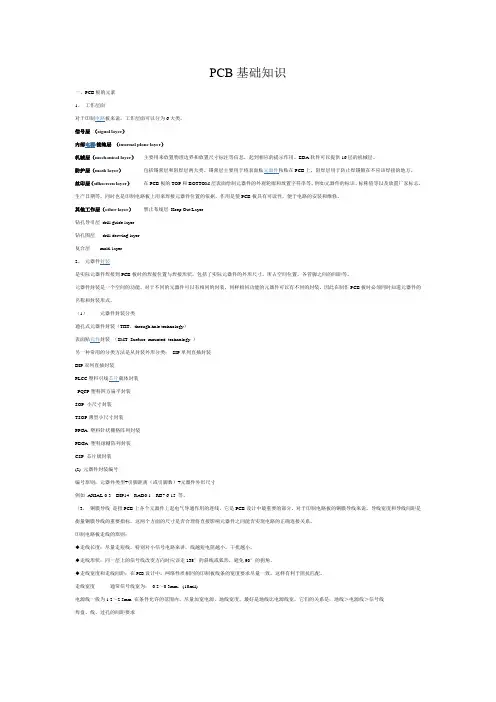

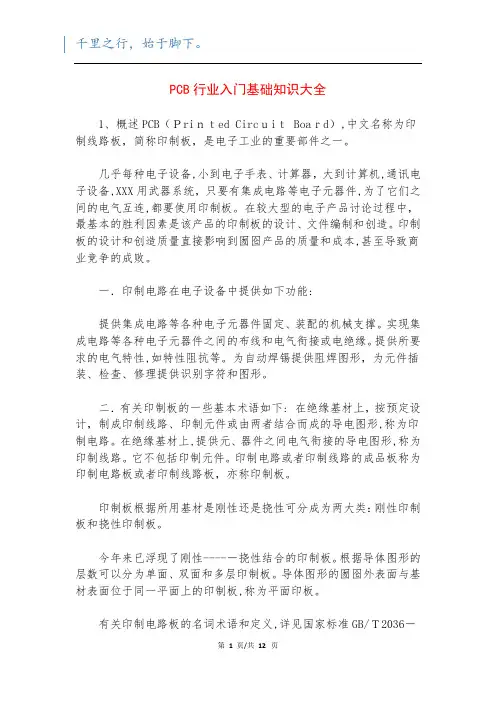

PCB行业入门基础知识大全 1、概述PCB（Printed Circuit Board），中文名称为印制线路板，简称印制板，是电子工业的重要部件之一。 几乎每种电子设备，小到电子手表、计算器，大到计算机，通讯电子设备，军用武器系统，只要有集成电路等电子元器件，为了它们之间的电气互连，都要使用印制板。在较大型的电子产品研究过程中，最基本的成功因素是该产品的印制板的设计、文件编制和制造。印制板的设计和制造质量直接影响到整个产品的质量和成本，甚至导致商业竞争的成败。 一．印制电路在电子设备中提供如下功能： 提供集成电路等各种电子元器件固定、装配的机械支撑。实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘。提供所要求的电气特性，如特性阻抗等。为自动焊锡提供阻焊图形，为元件插装、检查、维修提供识别字符和图形。 二．有关印制板的一些基本术语如下：在绝缘基材上，按预定设计，制成印制线路、印制元件或由两者结合而成的导电图形，称为印制电路。在绝缘基材上，提供元、器件之间电气连接的导电图形，称为印制线路。它不包括印制元件。印制电路或者印制线路的成品板称为印制电路板或者印制线路板，亦称印制板。 印制板按照所用基材是刚性还是挠性可分成为两大类：刚性印制板和挠性印制板。 今年来已出现了刚性-----挠性结合的印制板。按照导体图形的层数可以分为单面、双面和多层印制板。导体图形的整个外表面与基材表面位于同一平面上的印制板，称为平面印板。 有关印制电路板的名词术语和定义，详见国家标准GB/T2036-94“印制电路术语”。电子设备采用印制板后，由于同类印制板的一致性，从而避免了人工接线的差错，并可实现电子元器件自动插装或贴装、自动焊锡、自动检测，保证了电子设备的质量，提高了劳动生产率、降低了成本，并便于维修。印制板从单层发展到双面、多层和挠性，并且仍旧保持着各自的发展趋势。 由于不断地向高精度、高密度和高可靠性方向发展，不断缩小体积、减轻成本、提高性能，使得印制板在未来电子设备地发展工程中，仍然保持强大的生命力。三．印制板技术水平的标志：印制板的技术水平的标志对于双面和多层孔金属化印制板而言：既是以大批量生产的双面金属化印制板，在2.50或2.54mm标准网格交点上的两个焊盘之间，能布设导线的根数作为标志。在两个焊盘之间布设一根导线，为低密度印制板，其导线宽度大于0.3mm。在两个焊盘之间布设两根导线，为中密度印制板，其导线宽度约为0.2mm。在两个焊盘之间布设三根导线，为高密度印制板，其导线宽度约为0. 1-0.15mm。在两个焊盘之间布设四根导线，可算超高密度印制板，线宽为0.05--0.08mm。 国外曾有杂志介绍了在两个焊盘之间可布设五根导线的印制板。对于多层板来说，还应以孔径大小，层数多少作为综合衡量标志。四、PCB先进生产制造技术的发展动向。综述国内外对未来印制板生产制造技术发展动向的论述基本是一致的，即向高密度，高精度，细
什么是单面板，双面板，多层板，铝基板，阻抗板，FPC软板 一、什么是单面板？ 单面板就是在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。因为导线只出现在其中一面，所以我们就称这种PCB叫作单面板（Single-sided）。因为单面板在设计线路上有许多严格的限制（因为只有一面，布线间不能交叉而必须绕独自的路径），所以只有早期的电路才使用这类的板子； 单面板的布线图以网路印刷(Screen Printing)为主，亦即在铜表面印上阻剂，经蚀刻后再以防焊阻印上记号，最后再以冲孔加工方式完成零件导孔及外形。此外，部份少量多样生产的产品，则采用感光阻剂形成图样的照相法。 二、什么是双面板？ 什么是双面板，怎么看一块板是双面板及双面板的定义，这些疑问相信对一些刚从事电路板行业的新手朋友来说是很模糊的，常常听说有单面板，双面板，多层板，铝基板，阻抗板，FPC软板等，却又不能区别开来，有时与客户谈起来也不够自信，不能确认说法是否正确，今天我们就带领这些新手朋友们学习一下怎么确认双面板！ 严格意义上来说双面板是电路板中很重要的一种PCB板，他的用途是很大的，看一板PCB板是不是双面板也很简单，相信朋友们对单面板的认识是完全可以把握的了，双面板就是单面板的延伸，意思是单面板的线路不够用从而转到反面的，双面板还有重要的特征就是有导通孔。简单点说就是双面走线，正反两面都有线路！ 一句慨括就是：双面走线的板就是双面板！有的朋友就要问了比如一块板双面走线，但是只有一面有电子零件，这样的板到底是双面板还是单面板呢？答案是明显的，这样的板就是双面板，只是在双面板的板材上装上了零件而已！ 三、什么是多层板？ 怎么看一块板是不是多层板，多层板有那些特点，什么是多层板，多层板的用处是那些？今天我们来解答朋友们心中对多层板模糊的概念，认识多层板的特征，从而清晰地辩别多层板！ 多层板顾名思议就是两层以上的板，上面也给大家说过了什么是双面板，那么多层板也就是超过两层，比如说四层，六层，八层等等，大家一定要记得多层板是没有奇数的，全都是2的倍数，这些是基本常识，大家在以后的生活不要搞笑话！既然多层板是双面板的倍数，那么他应该也有双面板的特点：大于二层板的导电走线图，层与层之间有绝缘材料隔开，且层之间的导电走线图必须按电路要求相连经过钻压、黏台而成的印制板叫做多层电路板，多层电路板的优点有因为导电线是多层钻压的因些密度高，不用展开，体积就会比较小，重量也相对来说轻一点，因为密度高，减少了元器件的空间距离因此不是那么容易坏也就是说稳定性比较可靠，层数较多从而加大了设计的灵活性，从而起到阻抗一定的电路形成高速传输的目的，正因为有这些优点，相对也有一些不足比如说造价高，生产时间长，检测难等等，不过这些不足对多层板的用途一点也不影响，多层印制电路是电子技术向高速度、多功能、大容量、小体积方向发展的必然产物。随着电子技术的不断发展，尤其是大规模和超大规模集成电路的广泛深入应用，多层印制电路正迅速向高密度、高精度、高层数化方向发展提出现了微细线条、小孔径贯穿、盲孔埋孔、高板厚孔径比等技术以满足市场的需要。由于计算机和航空航天工业对高速电路的需要．要求进一步提高封装密度，加上分离元件尺寸的缩小和微电子学的迅速发展，电子设备正向体积缩小，质量减轻的方向发展；单、双面印制板由于可用空间的限制，已不可能实现装配密度的更进一步的提高。因此，就有必要考虑使用比双面板层数更多的印制电路。这就给多层电路板的出现创造了条件。 四、什么是PCB铝基板？
PCB基本知识 一、印刷电路板（Printed circuit board，PCB） PCB是印刷电路板(即Printed Circuit Board)的简称。又称印制电路板、印刷线路板，由于它是采用电子印刷术制作的，故被称为“印刷”电路板。印刷电路板是组装电子零件用的基板，是在通用基材上按预定设计形成点间连接及印制元件的印制板。该产品的主要功能是使各种电子零组件形成预定电路的连接，起中继传输的作用，是电子产品的关键电子互连件，有“电子产品之母”之称。PCB作为电子零件装载的基板和关键互连件，任何电子设备或产品均需配备。 二、PCB的制造原理 我们打开通用电脑的健盘就能看到一张软性薄膜（挠性的绝缘基材），印上有银白色（银浆）的导电图形与健位图形。因为通用丝网漏印方法得到这种图形，所以我们称这种印制线路板为挠性银浆印制线路板。而我们去电脑城看到的各种电脑主机板、显卡、网卡、调制解调器、声卡及家用电器上的印制电路板就不同了。它所用的基材是由纸基（常用于单面）或玻璃布基（常用于双面及多层），预浸酚醛或环氧树脂，表层一面或两面粘上覆铜簿再层压固化而成。这种线路板覆铜簿板材，我们就称它为刚性板。再制成印制线路板，我们就称它为刚性印制线路板。单面有印制线路图形我们称单面印制线路板，双面有印制线路图形，再通过孔的金属化进行双面互连形成的印制线路板，我们就称其为双面板。如果用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印制线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印制线路板就成为四层、六层印制电路板了，也称为多层印制线路板。现在已有超过100层的实用印制线路板了。
PCB 板簡介 PCB 基礎知識 一、PCB 定義： PCB（PRINTING CIRCUIT BOARD）是指在覆鯛板上經過印刷、蝕刻、衝裁等加工手段生產出客戶所要電圖形的板。 二、PCB 的基礎材料：覆銅板 三、覆銅板的生產流程 原材料（由石碳酸、聚甲醛及桐油等有機化合物）T混合成樹脂（在化學反應器里不同類別的積層板，可使用不同的樹脂）T浸膠處理（由加固物料滲透合成樹脂形成薄片，此過程中含成樹脂由加固物料穿過樹脂注入機吸收，經過初步化學反應而聚合，同時加固物料之構造與吸收能力各異，注意溫度、時間、氣流等因素影響）7裁切及重疊配箔（按預定尺寸大小，厚度、吸銅箔厚度要求配箔疊成不同薄片）7加熱及加壓處理（疊起的薄片經過熱力及壓力壓緊，使合成樹脂進一步發生縮聚反應，使其它如空氣、蒸氣及其他剩余化學物料從薄片中排除或蒸發）7裁切7磨邊7包裝 四、覆銅板分類
按防火性分為防火性（94V0） 如KL09 .不防火性（94HB ）如家用收音機內機板 r XPC 不防水如用於民間收音機 紙板 22F 如黃河 X-B2002 20Z 2.3 CEM-1 如萬年富 X-B400 20Z 2.3 I CEM-3 如萬年富CP-100 '-全玻璃纖維 FR-4 如永照KL09、AD7216 五、 常見的覆銅板構成、特性及辨別 六、 覆銅板防火等級鑑別: 1. 一般廠商以紅色字符表示，如KB 与2D 廠家字符。（除長春環保型外） 2. 字符一般為黑色或藍色為不防火 七、 PCB 制作流程： 2. 按材質分為 FR -I n -具有防水性、環保性 FR-2」 半玻璃纖維
1.工程制作： 根據客戶提供相關資料（樣品或圖片）通過電腦進行菲林制作T網板正反兩面圖形 2.生產制造流程： 原材料（覆銅板，檢查銅箔外觀、尺寸，拿取時須戴手套，防止表面受污染）7裁料（根據客戶要求大小、尺寸按其規格）7前處理（田酸性磨刷表面自然氧化層或灰塵）7線路印刷（檢查銅箔表面是否潔凈 ,以免引起耐蝕油墨排斥。經過溫膜印刷、爆光顯影，同時注意PCB 方向性，一般縱向比橫向優越，即與廠商字符方向一致。假如選錯，可能造成加工時或之后屈曲，尺寸收縮，機械強度發生部題，此工序都是自動線7蝕刻（一般采用鹼性蝕銅 鹼性，蝕刻后尺快用水將蝕刻液完全洗去，以防止電氣性能和銅箔接觸力惡化,以及基材變色）7鋁定孔（根據菲林制作時的定位孔 ,以便於后續中衝床印刷作業）7光板磨 刷（以利於銅箔面、板面光潔，便於后續作業）7文字面印刷（碳墨印刷、印刷背面字符）7中處理（洗凈及保持線路部分潔凈防止后續耐焊油墨隆起或剝落）7防焊面印刷（即上綠油，起到隔阻、保護電路板活性）7衝床加工（即衝零件孔 ,此環節特別注意距離與溫度。溫度偏高孔密集地方容易隆起引起銅箔分離，如果太低，則易出現裂痕，銅箔剝落現象，成型孔用PIN針測試，衝完孔還需進行一次套孔，防止未衝到以及堵孔現象）7 過V-cut（方便連片分開）7電測（線路通斷測試）7後處理（即再次清理板面灰塵，上助焊劑或保護銅劑，以利於保護銅箔面防止氧化 ,同時增強后續焊錫活性）7 QC 檢查7 QA 抽檢7包裝7 入庫。
1、概述PCB（Ｐriｎｔed Circｕiｔ Boaｒd）,中文名称为印制线路板，简称印制板，是电子工业的重要部件之一。 几乎每种电子设备,小到电子手表、计算器，大到计算机,通讯电子设备,军用武器系统，只要有集成电路等电子元器件,为了它们之间的电气互连,都要使用印制板。在较大型的电子产品研究过程中，最基本的成功因素是该产品的印制板的设计、文件编制和制造。印制板的设计和制造质量直接影响到整个产品的质量和成本,甚至导致商业竞争的成败。 一．印制电路在电子设备中提供如下功能: 提供集成电路等各种电子元器件固定、装配的机械支撑。实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘。提供所要求的电气特性,如特性阻抗等。为自动焊锡提供阻焊图形，为元件插装、检查、维修提供识别字符和图形。 二．有关印制板的一些基本术语如下: 在绝缘基材上，按预定设计，制成印制线路、印制元件或由两者结合而成的导电图形,称为印制电路。在绝缘基材上,提供元、器件之间电气连接的导电图形,称为印制线路。它不包括印制元件。印制电路或者印制线路的成品板称为印制电路板或者印制线路板，亦称印制板。 印制板按照所用基材是刚性还是挠性可分成为两大类：刚性印制板和挠性印制板。 今年来已出现了刚性----－挠性结合的印制板。按照导体图形的层数可以分为单面、双面和多层印制板。导体图形的整个外表面与基材表面位于同一平面上的印制板,称为平面印板。 有关印制电路板的名词术语和定义,详见国家标准GB/Ｔ2036－９４“印制电路术语”。电子设备采用印制板后,由于同类印制板的一致性,从而避免了人工接线的差错，并可实现电子元器件自动插装或贴装、自动焊锡、自动检测，保证了电子设备的质量,提高了劳动生产率、降低了成本，并便于维修。印制板从单层发展到双面、多层和挠性,并且仍旧保持着各自的发展趋势。 由于不断地向高精度、高密度和高可靠性方向发展，不断缩小体积、减轻成本、提高性能,使得印制板在未来电子设备地发展工程中,仍然保持强大的生命力。 三.印制板技术水平的标志：印制板的技术水平的标志对于双面和多层孔金属化印制板而言：既是以大批量生产的双面金属化印制板，在2.50或2.５4mm标准网格交点上的两个焊盘之间，能布设导线的根数作为标志。在两个焊盘之间布设一根导线,为低密度印制板，其导线宽度大于0．３mm。在两个焊盘之间布设两根导线,为中密度印制板,其导线宽度约为０.2ｍｍ。在两个焊盘之间布设三根导线,为高密度印制板,其导线宽度约为0. 1-0．１5mｍ。在两个焊盘之间布设四根导线，可算超高密度印制板,线宽为0.05－-0.０8ｍm。 国外曾有杂志介绍了在两个焊盘之间可布设五根导线的印制板。对于多层板来说，还应以孔径大小,层数多少作为综合衡量标志。
