温度传感器怎么测好坏_温度传感器的测量方法
温度传感器在电路中我们经常可以见到，那么当温度传感器坏了，你知道怎么检测吗？检测方法又有哪些呢？鉴于此，本文主要介绍关于温度传感器好坏的检测，以及检测的方法。
温度传感器温度传感器（temperature transducer）是指能感受温度并转换成可用输出信号的传感器。温度传感器是温度测量仪表的核心部分，品种繁多。按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。
温度传感器通过利用物质各种物理性质随温度变化的规律把温度转换为可用输出信号。温度传感器是温度测量仪表的核心部分，品种繁多。按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。现代的温度传感器外形非常得小，这样更加让它广泛应用在生产实践的各个领域中，也为我们的生活提供了无数的便利和功能。

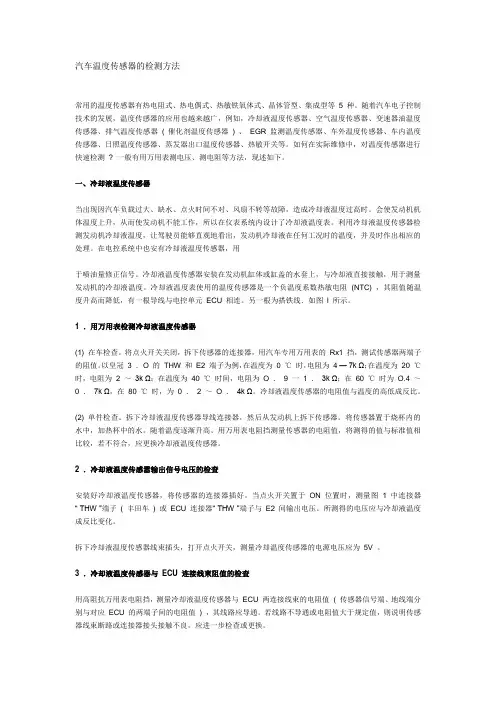

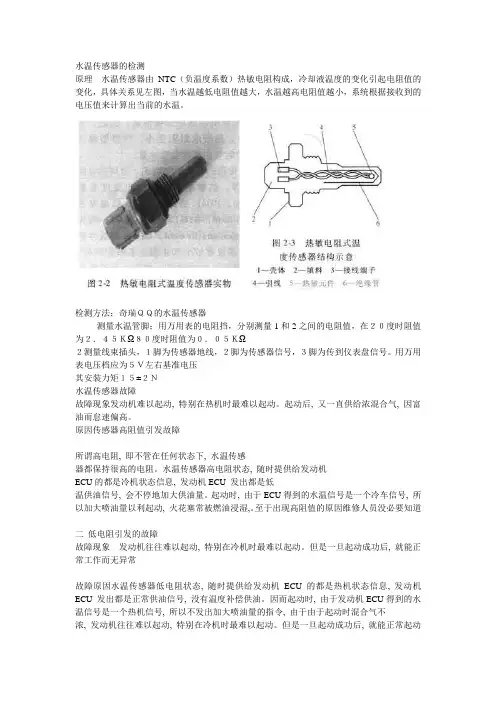

温度传感器怎么测好坏1、若是有表的话，可以将传感器接到表上，将传感器放到冰水混合物种，看表的显示时不是0摄氏度，读数是否变化。
2、若是没有表的话，考虑传感器的测温范围，可以看看铂电阻三线制的测温。
3、将传感器放到冰水混合物中，用万用表测量电阻，铂电阻就这么几个典型值，PT100，PT1000，PT200，在冰水混合物种的读值为100欧姆，1000欧姆，200欧姆。
4，手握传感器，读数随之变化，变化幅度一致。

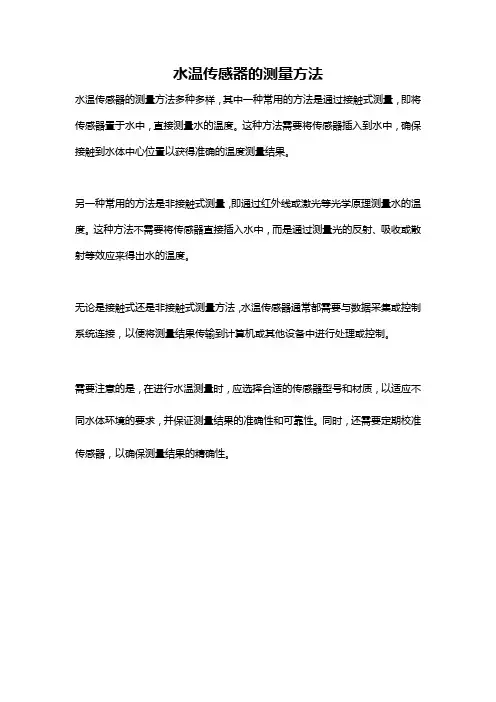

温度传感器的测量方法温度传感器的测量方法按照感温元件是否与被测介质接触，可以分为接触式与非接触式两大类。
1.接触时温度测量
接触式测温的方法就是使温度敏感元件与被测温度对象相接触，使其进行充分的热交换，当热交换平衡时，温度敏感元件与被测温度对象的温度相等，测温传感器的输出大小即反映了被测温度的高低。常用的接触式测温的温度传感器主要有热膨胀式温度传感器、热电偶、热电阻、热敏电阻和温敏晶体管等。这类传感器的优点是结构简单、工作可靠、测量
