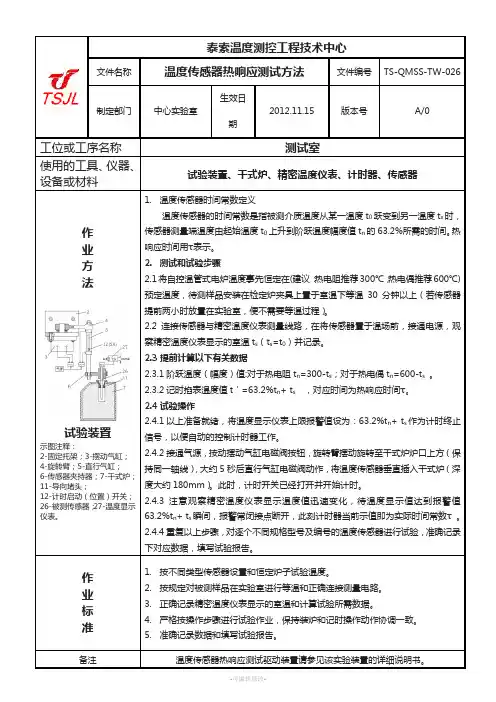

泰索温度测控工程技术中心
文件名称温度传感器热响应测试方法文件编号TS-QMSS-TW-026
制定部门中心实验室
生效日
期
2012.11.15 版本号A/0
工位或工序名称测试室
使用的工具、仪器、
设备或材料试验装置、干式炉、精密温度仪表、计时器、传感器
作
业
方
法
试验装置
示图注释：
2-固定托架；3-摆动气缸；4-旋转臂；5-直行气缸；
6-传感器夹持器；7-干式炉；11-导向堵头；
12-计时启动（位置）开关；26-被测传感器；27-温度显示仪表。1.温度传感器时间常数定义
温度传感器的时间常数是指被测介质温度从某一温度t0跃变到另一温度t x时，传感器测量端温度由起始温度t0上升到阶跃温度幅度值t n的63.2%所需的时间。热响应时间用τ表示。
2.测试和试验步骤
2.1将自控温管式电炉温度事先恒定在(建议：热电阻推荐300℃；热电偶推荐600℃)预定温度，待测样品安装在检定炉夹具上置于室温下等温30分钟以上（若传感器提前两小时放置在实验室，便不需要等温过程）。
2.2连接传感器与精密温度仪表测量线路，在将传感器置于温场前，接通电源，观察精密温度仪表显示的室温t s（t s=t0）并记录。
2.3提前计算以下有关数据
2.3.1阶跃温度（幅度）值:对于热电阻t n=300-t s；对于热电偶t n=600-t s。
2.3.2记时掐表温度值t＇=63.2%t n+ t s，对应时间为热响应时间τ。
2.4试验操作
2.4.1以上准备就绪，将温度显示仪表上限报警值设为：6
3.2%t n+ t s作为计时终止信号，以便自动的控制计时器工作。
2.4.2接通气源，按动摆动气缸电磁阀按钮，旋转臂摆动旋转至干式炉炉口上方（保持同一轴线），大约5秒后直行气缸电磁阀动作，将温度传感器垂直插入干式炉（深度大约180mm）。此时，计时开关已经打开并开始计时。
2.4.3注意观察精密温度仪表显示温度值迅速变化，待温度显示值达到报警值6
3.2%t n+ t s瞬间，报警常闭接点断开，此刻计时器当前示值即为实际时间常数τ。
2.4.4重复以上步骤，对逐个不同规格型号及编号的温度传感器进行试验，准确记录下对应数据，填写试验报告。
作业标准1.按不同类型传感器设置和恒定炉子试验温度。
2.按规定对被测样品在实验室进行等温和正确连接测量电路。
3.正确记录精密温度仪表显示的室温和计算试验所需数据。
4.严格按操作步骤进行试验作业，保持装炉和记时操作动作协调一致。
5.准确记录数据和填写试验报告。
备注温度传感器热响应测试驱动装置请参见该实验装置的详细说明书。
编制：审核：批准：
