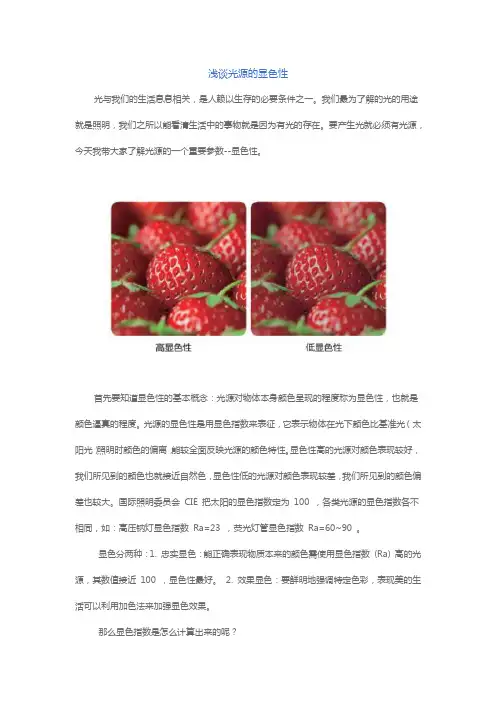

浅谈光源的显色性
光与我们的生活息息相关，是人赖以生存的必要条件之一。我们最为了解的光的用途就是照明，我们之所以能看清生活中的事物就是因为有光的存在。要产生光就必须有光源，今天我带大家了解光源的一个重要参数--显色性。
首先要知道显色性的基本概念：光源对物体本身颜色呈现的程度称为显色性，也就是颜色逼真的程度。光源的显色性是用显色指数来表征，它表示物体在光下颜色比基准光（太阳光）照明时颜色的偏离，能较全面反映光源的颜色特性。显色性高的光源对颜色表现较好，我们所见到的颜色也就接近自然色，显色性低的光源对颜色表现较差，我们所见到的颜色偏差也较大。国际照明委员会CIE 把太阳的显色指数定为100 ，各类光源的显色指数各不相同，如：高压钠灯显色指数Ra=23 ，荧光灯管显色指数Ra=60~90 。
显色分两种：1. 忠实显色：能正确表现物质本来的颜色需使用显色指数(Ra) 高的光源，其数值接近100 ，显色性最好。2. 效果显色：要鲜明地强调特定色彩，表现美的生活可以利用加色法来加强显色效果。
那么显色指数是怎么计算出来的呢？
CIE推荐定量评价光源显色性的“测验色”法规定用黑体或标准照明体D作为参考光源，将其显色指数定为100，并规定了若干测试用的标准颜色样品；通过在参考光源下和待测光源下对标准样品形成的色差，评定待测光源显色性，用显色指数来表示。光源对某一种标准样品的显色指数称为特殊显色指数Ri:
光源对特定8个颜色样品的平均显色指数称为一般显色指数Ra
其中8个颜色样品分别为：暗灰色、暗黄色、深黄绿色、黄绿色、淡蓝绿色、淡蓝色、淡紫色、红紫色。如下图所示：
常用光源的一般显色指数：结合我国实际情况，可将光源的一般显色指数划分为三个范围。
我们日常生活中常见的一些光源产品的显色指数如下：白炽灯、碘钨灯、溴钨灯、镐灯等几种光源的一般显色指数Ra均超过85，适用于辨色要求较高的视觉工作，广泛应用于彩色电影、彩色电视的拍摄和放映、染料、彩色印刷、纺织、食品工业等行业。荧光灯的显色指数在70~80之间，显色效果较差，其中高压钠灯最差Ra为20~25。
显色指数怎么测试呢？迈昂科技可以为您提供专业的测试解决方案。积分球测试系统就是测试显色指数较为常用的一种方法。如果有任何技术上的疑问，欢迎随时与我们联系。
光源的显色性与色温 光源对物体的显色能力称为显色性，是通过与同色温的参考或基准光源（白炽灯或太阳光）下物体外观颜色的比较。光所发射的光谱内容决定光源的光色，但同样光色可由许多，少数甚至仅仅两个单色的光波纵使而成，对各个颜色的显色性亦大不相同。相同光色的光源会有相异的光谱组成，光谱组成较广的光源较有可能提供较佳的显色品质。 当光源光谱中很少或缺乏物体在基准光源下所反射的主波时，会使颜色产生明显的色差(color shift)。色差程度愈大，光源对该色的显色性愈差。演色指数系数(Kaufman)仍为目前定义光源显色性评价的普遍方法 显色分两种 忠实显色：能正确表现物质本来的颜色需使用显色指数(Ra)高的光源，其数值接近100，显色性最好。 效果显色：要鲜明地强调特定色彩，表现美的生活可以利用加色的方法来加强显色效果。采用低色温光源照射，能使红色更加鲜艳；采用中等色温光源照射，使蓝色具有清凉感；采用高色温光源照射，使物体有冷的感觉。 显色指数与显色性的关系 当光源光谱中很少或缺乏物体在基准光源下所反射的主波时，会使颜色产生明显的color shift.色差程度越大，光源对该色的显色性越差。演色指数系数（Kau fman）仍为目前定义光源显色性评价的普遍方法。 白炽灯的显色指数定义为100，视为理想的基准光源。此系统以8种彩度中等的标准色样来检验，比较在测试光源下与在同色温的基准下此8色的偏离（Deviation）程度，以测量该光源的显色指数，取平均偏差值Ra20-100，以100为最高，平均色差越大，Rr值越低。低于20的光源通常不适于一般用途。 指数（Ra）等级显色性一般应用90-100 1A 优良需要色彩精确对比的场所 80-89 1B 需要色彩正确判断的场所 60-79 2 普通需要中等显色性的场所 40-59 3 对显色性的要求较低，色差较小的场所 20-39 4 较差对显色性无具体要求的场所 色温（CT-color temperature） 当光源所发出的光的颜色与黑体在某一温度下辐射的颜色相同时，黑体的温度就称为该光源的色温，用绝对温度K （kelvim）表示.黑体辐射理论是建立在热辐射基础上的，所以白炽灯一类的热辐射光源的光谱功率分布与黑体在可见区的光谱功率分布比较接近，都是连续光谱，用色温的概念完全可以描述这类光源的颜色特性。 相关色温（CCT-correlated color temperature） 当光源所发出的光的颜色与黑体在某一温度下辐射的颜色接近时，黑体的温度就称为该光源的相关色温，单位为K。由于气体放电光源一般为非连续光谱，与黑体辐射的连续光谱不能完全吻合，所以都采用相关色温来近似描述其颜色特性。色温（或相关色温）在3300K以下的光源，颜色偏红，给人一种温暖的感觉。色温超过5300K时，颜色偏兰，给人一种清冷的感觉。通常气温较高的地区，人们多采用色温高于4000K的光源，而气温较低的地区则多用4000K以下的光源。 色指数（Ra-color rendering index） 太阳光和白炽灯均辐射连续光谱，在可见光的波长（380nm-760nm）范围内，包含着红、橙、黄、绿、青、兰、紫等各种色光。物体在太阳光和白炽灯的照射下，显示出它的真实颜色，但当物体在非连续光谱的气体放电灯的照射下，颜色就会有不同程度的失真。我们把光源对物体真实颜色的呈现程度称为光源的显色性。为了对光源的显色性进行定量的评价，引入显色指数的概念。以标准光源为准，将其显色指数定为100，其余光源的显色指数均低于100。显色指数用Ra表示，Ra值越大，光源的显色性越好
标准光源对色灯箱技术知识
标准光源对色灯箱技术知识 标准光源对色灯箱广泛应用在纺织、玩具、印染、塑胶、油漆、油墨、印刷、颜料、化工、陶瓷、鞋业、皮革、五金、食品、化妆品等颜色领域，用于准确校对货品的颜色偏差。 原理：因为不同光源拥有不同的辐射能量，在照射到物品上时，会显现不同的颜色。工业生产中的颜色管理，品检员虽然已仔细地对比过货品的颜色，但因为环境光源不标准或与客户所使用的光源不一致，不同光线下所看到的颜色各异，货品色差很难判定。客商验货时会因为色差超出标准范围而投诉，甚至退货，从而严重影响了公司商誉。特别是在进出口业务中，国外对相关产品的检验相当严格，很多公司往往因为色差不合标准造成巨大损失。 主要作用：此检测设备提供标准对色环境，专业特殊光源。从而保证试样、生产、验货的颜色品质。尤其是夜班时间及阴雨天气使用更加方便。 适用范围：纺织品、印染、服装、辅料、染料、颜料、摄影、陶瓷、皮革、包装、印刷、油漆、油墨、及塑料制品等其他颜色领域。 灯箱内除提供D65, TL84, TL83，CWF，U30，UV，FA光源外，同时还提供，D50，D75，965，HORIZON等特殊光源，具备测试同色异谱效应的功能。产品特点: 内箱颜色：国际标准中性灰 控制方式：电脑控制液晶显示 记录时间：分开记录每种光源使用时间灯管超过2000小时需要换新。
产工艺、操作等各种原因造成的误差，往往不同批次，甚至同一批次的面料在顔色上会有差异。面料顔色差异的大小，如果对色光源的不同，对色环境，对色时间的不同，对色差的评价也不同。因此为了准确评估顔色的差异，保证对色结果的一致性，在视觉评定顔色时，必须在标准对色灯箱中选用客商指定的光源对色，以避免因光源不标准或光源不同而造成视觉上的差异。 常用的标准光源有： D65——国际标准人造日光（平均北窗光），大部分客户均用它对色 TL84——三基色莹光灯，欧州、日本商店光源，欧州及日本客户通常使用CWF——冷白光，美国商店或办公用光源，美国客户常使用此光源UV——紫外光，用于检测面料上的增白剂或莹光性染料 A——夕阳光源，系参考光源 为了使对色结果更加准确，在标准对色灯箱中对色时观察区域不能有外界的直射光线，以避免外界光线对视觉的干扰。 用标准对色灯箱中各种光源还可以检定“同色异谱”面料，即两种顔色的面料在某种光源下相配，但在另一种光源下会有明显的差异，颜色被定义为“光作用于人眼引起除形象以外的视觉特性”[1] ,也就是说 ,人们在对外界事物的颜色进行感知和判断时 ,光源是决定性的因素。光源分为自然光源和人造光源两种 ,前者主要指日光 ,后者则包括白炽灯、卤钨灯、荧光灯、氙灯等各种电光源 1.什么是光源的光谱特性?
LED的光色组合照明系统推动了照明理念的变革，LED光源的显色性问题引起国际上广泛争议，CRI不能表示白光LED的显色范围。美国提出的CQS、GAI等评价方法也只是对CRI 的修修补补。人眼的视觉认知特性与非视觉感知决定了对照明质与量的要求，应根据LED 高色饱和度产生的视觉效果对照明、物体色和固有色有更加深刻的理解，探索采用高色饱和度LED组合照明系统，满足人们对科学、安全、健康、舒适性照明的需求。 前言 LED产业技术发展迅速，发光效率160lm/w的产品已面市，高质量的白光——显色指数CRI在90以上，色温3000K，100lm/w以上的光源已大批量生产，LED进入功能性照明的时代已来临。 LED高色饱和度的特性，可实现数字化、智能化、网络化的多光谱组合调控，能够满足不同视觉作业和功能性照明的需求。而基于传统普朗克黑体辐射理论形成的色温、显色指数、色差修正等照明国际标准，与使用高色饱度LED组合光源的视觉认知与非视觉感知效果相差较大。实践表明，这引起物理光度学、物理色度学与目视光度学、目视色度学的差距拉大。也使得光度学、色度学、测量学、色彩工程学等受到严重的挑战，引发照明理论的创新。以下是我们提出高色饱和度LED色光组合照明引起国际争议的问题，探讨高色饱和度LED 组合照明将成为照明的新亮点、新热点。 一、对照明本质的理解 人工照明是光源系统、被照物体和观察者三者之间联动作用的综合效应。LED光源可发出色饱和度高的单色光，多种色光的组合使被照物体更加鲜艳夺目，对人的生理、心理产生非同寻常的影响。我们认为照明是多种学科技术交叉的系统工程。理对物的解释是科学，情对物的表达是艺术，情与理的结合是心理，照明的本质是物、理、情的结合，如图1所示。 目前所有照明理论和标准大都局限和定位于视看要求，对于生物学和心理学的效应和要求还顾及不多。丰富多彩的LED照明系统使“光与健康”的命题空前活跃，国际上已开过多次高水平的研讨会，包括医学家、建筑师、照明专家共同从正面研讨发挥LED照明系统的潜能。 图1. 照明的本质是物、理、情的结合
标准光源灯箱操作指导书 1 目的 提供检验员对塑胶零部件之素材、喷油件、丝印件、电镀件的颜色，在标准光源下进行目测颜色检验，减少因光源不对而造成的误判，同时对标准箱的正确操作和保养之依据。 2 适用范围 适用于配件品质管理室注塑测量室之Tilo 天友利标准光源箱五光源P60(6)标准光源对色灯箱6色。 3 定义(无) 4 仪器特点 仪器优点 4.1.1显示每种光源的使用时间、名称和开关次数； 4.1.2光源自动切换，具备同色异谱功能； 4.1.3无需预热，不会闪动，可保证快速而可靠的评价颜色； 4.1.4能耗小，不发热(无需散热)，发光效率高； 4.1.5配置更完整的英、美标准常用光源`； 4.1.6光源名称可改变，增加光源更方便。 标准光源对色灯箱/比色箱的形状、控制板按钮和侧壁电源开/关按钮图 标准光源对色灯箱/比色箱形状图 4.2.1 4.2.2控制板按钮符号及含义 电源显示LED灯 LCD显视窗
ON/OF电源开关转换按钮（第一次按下时为ON，第二次按下时为OFF） F家庭酒店用灯、比色参考光源 色温：2700K 功率：40W D65国际标准人工日光(Artificial Daylight) 色温：6500K 功率：18W TL84欧洲、日本、中国商店光源 色温：4000K 功率：18W UV 紫外灯光源(Ultra-Violet) 波长：365nm 功率：20W CWF美国冷白商店光源(Cool White Fluorescent) 色温：4150K 功率：18W TL83标准光源，色温3000K，欧洲厨窗灯、部份客户指定用商店光源 U30美国暖白商店光源(Warm White Fluorescent) 色温：3000K 功率：18W CLR CLR(Common Language Runtime) 计算机语言记录器插孔 电子卡尺是一种机电一体化结构较复杂精度较高的量具。测量结果采用数字显示方式，故读数时较为直观方便，且提高了效率，减少了视觉误差。 4.2.3外右侧壁双向按制电源开关按钮 ON：往上按时表示接通电源 OFF：往下按时表示关闭电源 5 使用方法 使用前，将电源插头插进电压为220V的电源插座，接通电源。 往上按下外右侧壁的电源按钮，使其置于“ON”位置。 按下控制面板上的“ON/OFF”开关，打开电源。 根据被测产品要求，按下对应光源按钮。 使用完后应关闭电源。 6 注意事项： 当按下控制板上的光源按钮时，应观察电源显示LED显示状况，如LED灯不亮，证明标准光源对色灯箱/比色箱有问题，可能是灯泡或灯管已坏，或是其内部线路或某个电子元器件损坏或老化，此时应通知测量工程师或相关人员对其进行修理，待修理OK后方可使用。 使用时灯箱内应干净整洁，禁止灯箱内放置有易受辐射影响的易燃、易爆的化学物品（如酒精、天那水等物品）。 使用前须确认标准光源对色灯箱/比色箱是经校验且在校验有效期内。 7 保养 每日/每班各检查一次，看灯箱内是否清洁，灯泡、灯管、LED灯、LCD是否显示正常，然后填写仪器点检表。 每天下班前10分钟用干净棉布擦拭灯箱上灰尘。 每年校验一次。 8.附则
显色性 光源对物体的显色能力称为显色性，是通过与同色温的参考或基准光源（白炽灯或画光）下物体外观 颜色的比较。光所发射的光谱内容决定光源的光色，但同样光色可由许多，少数甚至仅仅两个单色光波纵 使而成，影响所及，对各个颜色的显色性亦大不相同。相同光色的光源会有相异的光谱组成，光谱组成较 广的光源较有可能提供较佳的显色品质。当光源光谱中很少或缺乏物体在基准光源下所反射的主波时， 会使颜色产生明显的色差(color shift)。色差程度愈大，光源对该色的显色性愈差。演色指数系数(Kau fman)仍为目前定义光源显色性评价的普遍方法。 显色分两种 忠实显色：能正确表现物质本来的颜色需使用显色指数(Ra)高的光源，其数值接
近100，显色性最好。 效果显色：要鲜明地强调特定色彩，表现美的生活可以利用加色法来加强显色效果。 采用低色温光源照射，能使红色更鲜艳； 采用中色温光源照射，使蓝色具有清凉感； 采用高色温光源照射，使物体有冷的感觉。 显色指数与显色性的关系 当光源光谱中很少或缺乏物体在基准光源下所反射的主波时，会使颜色产生明显的(colorshift)。 色差程度愈大，光源对该色的显色性愈差。演色指数系数（Kau fman）仍为目前定义光源显色性评价的 普遍方法。 白炽灯的显色指数定义为100，视为理想的基准光源。此系统以8种彩度中
等的标准色样来检验，比较 在测试光源下与在同色温的基准下此8色的偏离（Deviation）程度，以测量该光源的显色指数，取平均 偏差值Ra20-100，以100为最高，平均色差愈大，Rr值愈低。低于20的光源通常不适于一般用途。
对色之光源的选择 光源灯的类型色温颜色指数用途 D75 过滤钨灯（专利） 7500K 95+ 模拟北上天空日光，符合美国视觉颜色评定。 D65 过滤钨灯（专利） 6500K 95+ 模拟平均北天空日光，光谱值符合欧洲、太平洋周边国家视觉颜色标准。 D50 过滤钨灯（专利） 5000K 95+ 模拟中午天空光，在形象艺术中颜色品质、一致性好。 D75 含荧光的平均日光（专利） 7500K 94 符合美国视觉颜色标准，模拟北天空日光。 D65 含荧光的平均日光（专利） 6500K 93 符合欧洲、太平洋周边地区视觉颜色标准，模拟平均北天空日光。 D50 含荧光的平均日光（专利） 5000K 92 模拟北天空日光，在形象艺术中颜色品质、一致性好。 Horizon 卤钨灯（白炽灯） 2300K 95+ 模拟早晨日升、下午日落时之日光，同色异谱测试。Inca A 卤钨灯（白炽灯） 2856K 95+ 同色异谱测试的典型白炽灯，家庭或商场重点使用的光源。 CWF ( F02 ) 美国商业荧光 4150K 62 典型的美国商场和办公室灯光，同色异谱测试。 WWF 美国商业荧光 3000K 70 典型的美国商场和办公室灯光，同色异谱测试。 U30 ( F12 ) 美国商业荧光3000K 85 稀土商用荧光灯，用于商场照明。等同于TL83。 U41 美国商业荧光4100K 85 稀土商用荧光灯，用于商场照明。等同于 TL84 。 TL83 欧洲商业荧光 3000K 85 稀土商用荧光灯，在欧洲和太平洋周边地区用于商场和办公室照明。 TL84 ( F11 ) 欧洲商业荧光4100K 85 稀土商用荧光灯，在欧洲和太平洋周边地区用于商场和办公室照明。 UV “黑光灯”，紫外光 BLB N/A 近紫外线不可视，用于检视增白剂效果、荧光染料等。 MV 高强度商业灯4100K 70 水银灯，用于一些商场、工厂、街道照明。MH 高强度商业灯3100K 65 金属卤化灯，用于商场。 HPS 高强度商业灯 2100K 50 高压钠灯，用于工厂。 爱色丽(x-rite)的标准对色光源箱.Spectralight III配备有6种光源和The Judge II配备有5种光源是Target,沃而玛唯一指定使用的标准对色光源箱.目前在全国的印染企业中有70%的用户. D65 色温6500K-平均北方日自然日光(或北窗光),代替自然光对色, 适合普通要求,大部分客户均指定用D65对色； TL84 三基色荧光光源：色温4000K-欧洲商店灯光，欧洲及日本客户通常会指定用TL84对色; CWF 色温4200K-美国商店或办公光源（或称冷白光），美国客户常用； F 光源：色温2700K-亦称A 光源,为钨丝灯。家居、橱窗灯光,主要是与其他光源配合使用来鉴别产品是否存在同色异谱现象；
第2章光源灯具的选择 2.1 电光源 电光源按发光原理分为热辐射光源和气体放电光源。气体放电光源按其发光的物质不同又可分为金属类（低压汞灯、高压汞灯）、惰性气体类（如氙灯、汞氙灯）、金属卤化物类（钠、铟）等。 1．光源型号在GB2796-81中规定了白炽灯和气体放电灯的型号标准，见表2-1和表2-2。
反射型荧光高压汞灯泡GYF 氙灯管形氙灯 管形水冷氙灯XG XSG 额定功率 （W） 结构形式 的顺序号 钠灯低压钠灯泡 高压钠灯泡ND NG 额定功率 （W） 金属卤化物 灯管形镝灯DDG 额定功率 （W） 光源的额定电压是指光源及其附件组成的回路所需电源电压的额定值。 光源的额定功率是指光源自身及其附件消耗的功率之和。 光源的起动时间是指光源接通电源开始至光源发出的光通量达到稳定值时所需的时间。 光源的寿命分有效寿命和全寿命两种。有效寿命指光源光通量衰减到初始值的70%时的寿命。全寿命是指光源从开始使用到无法使用的寿命。光源的平均寿命是指光源有效寿命的平均值。 2．热辐射光源利用物体通电使之发热到白炽状态而发光的原理所制造的光源称为热辐射光源，其功率因数接近1。 （1）白炽灯：白炽灯是靠钨丝白炽体的高温热 辐射发光，结构简单，使用方便，显色性好。但因 热辐射中只有2～3％为可见光，其发光效率低， 抗震性较差，当灯丝发热蒸发出的钨分子在玻璃泡 上有黑化现象，平均寿命一般达1000h。 当电源电压变化会直接影响白炽灯的使用寿命 和发光效率。 白炽灯经常用在建筑物室内照明和施工工地的 临时照明，聚光灯的电光电压，其额定电压有220V 和36V安全电压，有可用于地下室施工照明或手持 临时照明光源。图2-1 白炽灯的结构 （2）卤钨灯：卤钨灯包括碘钨灯、溴钨灯。在 白炽灯泡中充入微量的卤化物，利用卤钨循环提高 发光效率。发光效率比白炽灯高30%。 为了使卤钨循环顺利进行，卤钨灯必须水平安 装，倾斜角不得大于4 ，不允许采用人工冷却措施（如电风扇冷却），工作时的管壁温度可高达600℃，不能与易燃物接近，灯脚的引入线采用耐高温的导线。 此灯的耐震性、耐电压波动性都比白炽灯差，但显色性很好。经常用于电视转播等场合。 卤钨灯的光效（19.5～21lm/W）和寿命（3500h）及显色性等均较白炽灯为佳，其体积能小型化，灯具也可小型化，已被广泛作为商业橱窗、餐厅、会议室、博物馆、展览馆照明光源。 2．气体放电灯 （1）荧光灯：荧光灯是利用汞蒸气在外加电源作用下产生弧光放电，可以发出少量的可见光和大量的紫外线，紫外线再激励管内壁的荧光粉使之发出大量的可见光。荧光灯由镇流器、灯管、启辉器和灯座组成。 荧光灯的特点是光效高，使用寿命长，光谱接近日光，显色性好，缺点是功率因数低，有频闪效应，不宜频繁开启。目前多使用电子镇流器的荧光灯，其功率因数可以达到0.9以上。 荧光灯一般用在图书馆、教室、隧道、地铁、商场等对显色性要求较高的场所。 （2）荧光高压汞灯（水银灯）：此类灯的外玻璃壳内壁涂有荧光粉，它能将汞蒸气放电时辐射的紫外线转变为可见光，以改善光色，提高光效。 荧光高压汞灯光效高（30～50lm/W），寿命长（5000h），使用于庭院、街道、广场、工业厂房、车站、施工现场等场所的照明。 荧光高压汞灯按构造分外镇流式荧光高压汞灯和自镇流式荧光高压汞灯两种。
对色灯箱操作规程(通用版) The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：YK-AQ-0571
对色灯箱操作规程(通用版) 1.编制依据： 《标准光源对色灯箱使用说明书》 2.适用范围： 标准光源对色灯箱广泛应用于纺织、塑胶、油漆、油墨、印染、印刷、颜料、包装、陶瓷、皮革、化妆品等各行 各业的颜色管理领域，用于准确校对货品的颜色偏差，提高产品质量。 3．试验操作： 4.1连接电源（220V50Hz），轻按对色灯箱面板上ON/OFF键，LCD 液晶模块（带背光照明）显示接通电源，并流动显示各光源名称、累计使用时间及开关次数。 4.2按D65（国际标准人工日光）、TL84（欧洲、日本商店光源）、
CWF（冷萤光、美国商店光源）、F/A（夕阳光、黄 光源比色参考光源）、UV（紫外灯光源）、U30（美式商用光源）键均可自动切换，也可同时开启多种光源（同时按 下），在单一光源的情况下，显示的时间为对应光源名称和使用时间，在多光源启动的情况下，流动显示已启动光 源名称和使用时间。按键板上的CLR键用做复位清零，在单一光源启动的情况下方有效。 4.3将被检测品放在灯箱底板中部位置。观察角度以90度光源、45度视线为宜。可根据被测物品形状调整适当角度，达到检测最佳效果。 4.4关闭电源按ON/OFF键。长时间不使用应关闭电源。 4.5更换新灯管时，参照灯管的排列位置进行安装，各种光源（管）都有相应位置安装，不可将灯管的位置颠倒。旧光管更换后应将原使用时间清零（即重新开始计时），清零方法：开启更换好的灯管，用螺丝刀等伸入到CLR中心圆孔，按一下该键即可（其它光管使用时间不会被清零）。
标准光源对色灯箱操作指导书 （ISO9001-2015） 1.0目的 确保操作人员掌握对色灯箱的正确使用方法。 2.0范围： 适用于产品的颜色控制，用于准确校对产品的颜色偏差。 3.0职责 操作员必须严格按照对色灯箱的操作方法使用。 4.0操作方法： 4.1连接电源（220V 50Hz），轻按对色灯箱面板上ON/OFF键，LCD液晶模块（带背光照明）显示接通电 源，并流动显示各光源名称、累计使用时间及开关次数。 4.2 按F（夕阳光、黄光源、比色参考光源的）、D65（国际标准人工日光灯光源）、TL84（欧洲、日本商店光源）、UV（紫外灯光源）、CWF（冷萤光美国商店光源）、TL83（暖白商用光源）各光源键均可自动切换，也可同时开启多种光源（同时按下），在单一光源的情况下，显示的时间为对应光源名称和使用时间，在多光源启动的情况下，流动显示已启动光源名称和使用时间。按键板上的CLR 键用做复位清零，在单一光源启动的情况下方有效。 4.3将被检测品放在灯箱底板中部位置。观察角度以90度光源、45度视线为宜。可根据被测物品形状调整适当角度，由于光的反射，对色时应将被检品与标准样板或标准色板位置左右来回调换对色确认，达到准确判定。 光源
视线45 4.4关闭电源按ON/OFF键。长时间不使用应关闭电源。 5.0注意事项 5.1更换新灯管时，参照灯管的排列位置进行安装，各种光源（管）都有相应位置安装，不可将灯管的位置颠倒。 5.2旧灯管更换后应将原使用时间清零（即重新开始计时），清零方法：开启更换好的灯管，用螺丝刀等伸入到CLR中心圆孔，单击该键即可（其它灯管使用时间不会被清零）。
光源显色性的评价方法 朱绍龙（复旦大学电光源研究所） 颜色是人的感觉之一，它总是与观察者个人的主观体验有关。每个人看到一种颜色后的感觉，别人难以知晓。所以颜色的研究总是充满了神秘的想象。同时，颜色又使世界变得五彩缤纷，视觉艺术、图象显示与传输、纺织品印染、彩色印刷等，都离不开颜色的研究。因此颜色的研究、对颜色进行客观的定量的描述，成为许多科学家研究的对象。 牛顿在1664年用棱镜把白色的太阳光色散成不同色调的光谱，奠定了光颜色的物理基础。1860年麦克斯韦用不同强度的红、黄、绿三色光配出了从白光一直到各种颜色的光，奠定了三色色度学的基础。在此基础上，1931国际照明委员会建立了CIE色度学系统，并不断完善。如今CIE色度系统已广泛用于定量地表达光的颜色。 颜色离不开照明，只有在光照下物体才有可能显示出颜色，而且光的颜色对人们的心理有非常大的影响。同济大学杨公侠教授已在他的专著视觉与视觉环境一书的第五章中，作了非常精采的描述。(1) 在不同光源照射下，同一个物体会显示出不同的颜色。例如绿色的树叶在绿光照射下，有鲜艳的绿色，在红光照射下近于黑色。由此可见，光源对被照物体颜色的显现，起着重要的作用。光源在照射物体时，能否充分显示被照物颜色的能力，称为光源的显色性。1965年，国际照明委员会推荐在CIE色度系统中，用一般显色指数Ra来描述光源的显色性。一般显色指数Ra应用得还很成功，已被照明界广泛接受，但是也存在一些问题，本文将为光源显色性的评价方法，以及近年来的进展作一介绍。 一、一般显色指数Ra 光源显色性的评价方法，希望能够既简单又实用。然而简单和实用往往是两个互相矛盾的要求。在CIE颜色系统中，一般显色指数Ra就是这样一个折衷的产物：它比较简单，只需要一个100以内的数值，就可以表达光源的显色性能，Ra=100被认为是最理想的显色性。但是，有时候人们的感觉并非如此。例如在白炽灯照射下的树叶，看上去并不太鲜艳。问题在哪里？我们来讨论影响什么是一般显色指数。 为简便起见，我们这里只讨论一般显色指数Ra的主要构成方法，而不讨论它的具体计算方法。事实上，我们在日常生活里，常常在检验光源的显色性。许多人都有这样的经验，细心的女士在商场买衣服的时候，常常还要到室外日光下再看一看它的颜色。她这样做，实际上就是在检验商场光源的显色性：看一看同样一件衣服，在商场光源的照明下和在日光的照明下，衣服的颜色有什么不同。所以描述光源的显色性，需要两个附加的要素：日光（参考光源）和衣服（有色物体）。在CIE颜色系统中，为确定待测光源的显色性，首先要选择参考光源，并认为在参考光源照射下，被照物体的颜色能够最完善的显示。CIE颜色系统规定，在待测光源的相关色温低于5000K时，以色温最接近的黑体作为参考光源；当待测光源的相关色温大于5000K时，用色温最相近的D光源作为参改光源。这里D光源是一系列色坐标可用数字式表示、并与色温有关的日光。 在选定参考光源后，还需要选定有色物体。由于颜色的多样性，需要选择一组标准颜色，使它们能充分代表常用的颜色。CIE颜色系统选择了8种颜色，它们既有多种色调，又具有中等明度值和彩度。在u-v颜色系统中，测定每一块标准色板，在待测光源照射下和在参考光源照射下色坐标的差别，即色位移ΔEi，就可得到该色板的特殊显色指数Ri。Ri=100—4.6ΔEi 对8块标准色板所测得的特殊显色指数Ri取算术平均，就得到了一般显色指数Ra。可见光源的一般显色指数Ra的最大值为100，认为这时光源的显色性最好。 二、一般显色指数Ra的局限性
灯光选色 色温、显色指数、光效、功率、价格。这是评判一个照明用灯的参数，都很重要，排名不分先后。室内照明就色温选色这个参数而言首要原则其实是最大可能选用自然光，不仅改造你的环境，还关乎你的健康。题主大概想问的是人造光，尤其是照明中的选色，就先主要说下这个。 说到灯光选色，由于大部分人不会在家里放置过多的五颜六色的灯光，所以我理解这里题主问的其实是色温。日常所使用的灯光分色温和瓦数，瓦数是光照强度，色温是光源光色的尺度，单位为K（开尔文）。下面这张图就很好地解释了色温分类。 以上 是暖光和冷光的对比图 以上是暖光和 冷光的对比图
灯泡的设计其实一百年来没怎么变过，每年消费者们都在大量购买普通灯泡，因为普通灯泡比荧光灯更偏暖色，所以上图第一类的暖色是世上大部分人所偏爱的家居光源。但也有例外——暖色调灯泡的销售在热带国家经常会低于冷光源，比如香港的室内家居就会大量采用冷光源来营造室内的清凉感。 此外，虽然暖光源看上去更温馨，但看对比图就知道由于暖光源会营造过多红色和橘色系光鲜，所以会削弱家居设计的线条和对比感，比如上图虽然左图比较温暖，但论潮感还是右图。 所以选色只是室内照明方案中的一个环节，需要结合气候、采光、家居风格和功能空间来具体问题具体分析，但也遵循室内照明设计的一些黄金准则，比如最基础的两个准则，一是混合照明原则，二是功能照明原则。 客厅 第一层次的基本光源中心吊灯，作为主照明光源，传统上客厅还是用高色温的暖灯源更有氛围。 第二层次是次加强光源，可以聚焦于某个你想突出物体之上，比如一幅挂画上的射灯，一把大牌椅子的背光等。这会让你的客厅形成一个视觉焦点，从而让别人忽略你客厅可能存在的其他问题，比如空间狭窄等；
标准光源对色灯箱技术知识 标准光源对色灯箱广泛应用在纺织、玩具、印染、塑胶、油漆、油墨、印刷、颜料、化工、陶瓷、鞋业、皮革、五金、食品、化妆品等颜色领域，用于准确校对货品的颜色偏差。 原理：因为不同光源拥有不同的辐射能量，在照射到物品上时，会显现不同的颜色。工业生产中的颜色管理，品检员虽然已仔细地对比过货品的颜色，但因为环境光源不标准或与客户所使用的光源不一致，不同光线下所看到的颜色各异，货品色差很难判定。客商验货时会因为色差超出标准范围而投诉，甚至退货，从而严重影响了公司商誉。特别是在进出口业务中，国外对相关产品的检验相当严格，很多公司往往因为色差不合标准造成巨大损失。 主要作用：此检测设备提供标准对色环境，专业特殊光源。从而保证试样、生产、验货的颜色品质。尤其是夜班时间及阴雨天气使用更加方便。 适用范围：纺织品、印染、服装、辅料、染料、颜料、摄影、陶瓷、皮革、包装、印刷、油漆、油墨、及塑料制品等其他颜色领域。 灯箱内除提供D65, TL84, TL83，CWF，U30，UV，FA光源外，同时还提供，D50，D75，965，HORIZON等特殊光源，具备测试同色异谱效应的功能。 产品特点: 内箱颜色：国际标准中性灰 控制方式：电脑控制液晶显示 记录时间：分开记录每种光源使用时间灯管超过2000小时需要换新。
国际标准光源名称： 光源说明 D65 国际标准人工日光色温：6500K 功率： TL84 欧洲、日本、中国商店光源色温：4000K CWF 美国冷白商店光源(Cool White Fluorescent) 色温：4150K F 家庭酒店用灯、比色参考光源色温：2700K UV 紫外灯光源(Ultra-Violet) 波长：365nm U30 美国暖白商店光源(Warm White Fluorescent) 色温：3000K U35 供应美国零售商塔吉特-Target指定对色灯管：U35，60、90、120厘米各规格，色温3500k的荧光商业光源；比U30要亮一些；是Target要求从2008年12月15日开始统一使用的光源；他们的商场也已经统一更换了这种光源；全球颜色办公室通知Target将使用新的主光源U3500对色，生效时间为2008，12，15.新式光源比我们现有的UL3000光源稍亮和稍蓝。 D75 D75光源为北方日光,色温是7500K, D75欧洲日光灯、部份客户指定用商店光源,能达到CIE的严格规定,精确地对颜色评定，在7500K色温下观看时，因光线中的色彩比较偏蓝色，配合补色原理会对黄色油墨的浓淡变化相当敏感，只要在印刷时有一点点改变便很容易察觉出来，故此便是供作印刷与打样时比对色彩变化最理想光源的原因。
浅谈光源的显色性 光与我们的生活息息相关，是人赖以生存的必要条件之一。我们最为了解的光的用途就是照明，我们之所以能看清生活中的事物就是因为有光的存在。要产生光就必须有光源，今天我带大家了解光源的一个重要参数--显色性。 首先要知道显色性的基本概念：光源对物体本身颜色呈现的程度称为显色性，也就是颜色逼真的程度。光源的显色性是用显色指数来表征，它表示物体在光下颜色比基准光（太阳光）照明时颜色的偏离，能较全面反映光源的颜色特性。显色性高的光源对颜色表现较好，我们所见到的颜色也就接近自然色，显色性低的光源对颜色表现较差，我们所见到的颜色偏差也较大。国际照明委员会CIE 把太阳的显色指数定为100 ，各类光源的显色指数各不相同，如：高压钠灯显色指数Ra=23 ，荧光灯管显色指数Ra=60~90 。 显色分两种：1. 忠实显色：能正确表现物质本来的颜色需使用显色指数(Ra) 高的光源，其数值接近100 ，显色性最好。2. 效果显色：要鲜明地强调特定色彩，表现美的生活可以利用加色法来加强显色效果。 那么显色指数是怎么计算出来的呢？
CIE推荐定量评价光源显色性的“测验色”法规定用黑体或标准照明体D作为参考光源，将其显色指数定为100，并规定了若干测试用的标准颜色样品；通过在参考光源下和待测光源下对标准样品形成的色差，评定待测光源显色性，用显色指数来表示。光源对某一种标准样品的显色指数称为特殊显色指数Ri: 光源对特定8个颜色样品的平均显色指数称为一般显色指数Ra 其中8个颜色样品分别为：暗灰色、暗黄色、深黄绿色、黄绿色、淡蓝绿色、淡蓝色、淡紫色、红紫色。如下图所示： 常用光源的一般显色指数：结合我国实际情况，可将光源的一般显色指数划分为三个范围。
对色光源特点 1、特点描述： 在国家标准中, 颜色被定义为“光作用于人眼引起除形象以外的视觉特性”, 也就是说, 人们在对外界事物的颜色进行感知和判断时,光源是决定性的因素。光源分为自然光源和人造光源两种,前者主要指日光,后者则包括白炽灯、卤钨灯、荧光灯、氙灯等各种电光源。在长期的生产和生活实践中, 人们已习惯于在自然光下辨认颜色, 但是, 受时间、气候、季节、纬度等因素的影响, 自然光的光色并不稳定, 因此现代工业上一般倾向于用人造光源来实现精确对色。 为了定义用于评价颜色外观的人造光源, CIE(国际照明委员会)先后规定了一系列标准照明体和标准光源。其发展大致经历了三个阶段:1931 年CIE 规定了A 、B 、C 三种标准照明体, 并推荐了相应标准光源;1967 年为了弥补标准照明体B 、C 在紫外区的不足, 规定了 D 系列标准照明体, 包括D50 、D65 、D75等, 跨度为自然光中的紫外、可见光和红外区域;1970 年以后, 随着荧光灯的日益普及和在商业上的广泛应用, CIE 又规定了 F 系列荧光光源, 其中F1-F6 为普通荧光灯、F7-F9为高显色性荧光灯、F10-F12为三基色荧光灯。CIE 标准照明体的出现使工业上的精确对色成为可能,所谓对色光源就是指符合或在一定程度上符合CIE 标准照明体光谱组成的人造光源。 2、常用对色光源简介 印染行业常用的对色光源有A 、D65 、TL84 、CWF 、U30等。这些光源往往被专业生产厂商组合、排列在一只标准光源箱中供客户使用。不同的光源箱其配置可能不同,如美国GretagM acbeth 和英国Verivide 等都有各自的系列灯箱产品, 可以满足不同客户的需求。 2 .1 A(INCA)光源 A 光源为色温2 856K 的充气螺旋钨丝灯, 属典型的白炽灯,主要用于家庭居室或商店的重点照明。
光源与色温 ◆光源 色度学是色彩混合的定量科学，根据三原色理论，任何一种色彩都可以用一定组成的三原色匹配出来，如电脑显示器的发光原理就是利用三束电子分别轰击红、绿、蓝三种荧光粉而形成千万种不同颜色的。而生理试验也间接证明了人的眼睛中有对应三种颜色非常敏感的感光细胞，虽然没有搞清其生理机理，但有助于我们解释许多现象。广义地讲，一切能在可见光波长范围内辐射电磁波的东西都可以称为光源；狭义地讲，就是指照明，能在可见光整个波段范围内能提供较均匀分布的光能辐射体才是光源。 1．天然光源 在电气照明出现之前，人类接触到的最重要的光源是日光和火焰。大自然还出现闪电这种放电光源以及生物与化学发光的荧光等生物光源。日光的光谱组成随一天的时间、云量和季节而变化，还与采光方向有关，因此是一种是周期性变化且不稳定的光源，自然界的其他发光现象则极具偶然性，并且很不稳定，难于控制和驾驭。但日光具有相对长时间的持续照明，当天气稳定时，也有相对长时间的稳定辐射，稳定的规律，而且在适当的条件下，日光也是最理想的白光。正是日光这种照明特点，造就了自然万物的生命节律与作息模式。除此之外火焰是人类掌握利用的第二种主要的光源。 2.人造光源1889年，爱迪生发明了电灯。从此，人类开始大量使用人造光源。电的使用，彻底告别了漫长的黑夜。由于科学技术的发展，越来越多的新型人造光源不断出现，各种绚烂缤纷的灯点缀了我们的生活。人造光源在工业生产和民用照明以及我们从事的广告业中大量采用。 （1）白炽灯利用钨丝的热效应发光，由于成本和制造工艺简单，因此使用最为广泛。光谱色温大约为2800～3000K。发光效率低，适合居室照明，不适合广告照明。 （2）卤钨灯 在白炽灯中充入卤素蒸汽，如碘、溴等，并用热膨胀系数极少的石英玻璃作外壳，提高其工作温度。这种灯工作温度为3400K，比普通白炽灯高400～500K，明显改变灯光的现色性，而且发光效率高。广泛应用在汽车车灯、放映机、影楼摄影和影视拍摄中要求现色性能高的场合。近年来，不断在户外广告的照明中采用。 （3）高压钠灯和汞灯这两种灯原理都是采用高压气体放电发光。虽然发光效率最高，但其现色性极差。一般用在公路照明或工厂辅助照明中，而不用在广告照明中。 （4）普通日光灯 这种灯主要采用低压气体放电发光。由于其采用的荧光粉是混合的，因此可以在整个可见光波段内提供足够的辐射能。并可以根据荧光粉的比例来生产各种颜色的灯。其色温主要有：3000K、4000～5000K和6500～7400K。冷白型日光灯十分接近晴天的平均日光，由于其寿命长、发光效率高、现色性好，因此成为优良的室内外照明光源。现代广告中的大量灯箱广告主要采用电子启动的日光灯。 （5）高压氖灯 高压氖灯受激发光的物质是惰性气体氖原子，它发出的光是最理想的日光型白光（色温6250K）。为了能承受高压高温，氖灯的玻璃壳是用很厚的石英玻璃作成的。但高压氖灯的电极间距很小，仅有几个毫十。光呈冷白色，是理想的模拟平均日光的施照体。最色性极好，不但可用于要求显色性高的室外照明，又可用作放映彩色影片的光源，也是现代色彩测定用的标准光源之一。 （6）霓虹灯
******有限公司 测试设备/仪器操作规范 标准光源对色箱 操作规范 文件编号 页 数 第1页，共1页 编制日期 版 本 B 批 准 审 核 制 / 修 订 版本 制/修订日期 制/修订内容 制/修订原因 1.目的： 明确规定操作流程及仪器的保养，确保使用人员正确操作，以保证测量数据的准确性。 2.适用范围： 适用于使用标准光源对色箱来校对产品的颜色偏差的操作。 3.操作前准备： 3.1该标准光源对色箱需放置于平台上进行测量。 3.2操作人员需经培训合格，未经培训人员不可操作； 3.3确认该量具是否具有合格的“校准证”，且是否在有效 期内。如不符合，则不可以使用，并及时告之仪器管理 人员进行处置。 3.3先将箱内擦拭干净，除去上面杂物。 4.操作步骤： 4.1将电源插头插进电压为220V 的电源插座，接通电源。 4.2往上按下左侧壁上的红色电源开关，使其置于“ON ”位 置。 4.3按下控制面板上“ON/OFF ”开关，打开电源。 4.4根据被测产品要求，按下对应光源按钮。 4.5使用完后关闭“ON/OFF ”和红色电源开关。 5.操作后动作： 5.1拔下电源插座。 5.2清理干净箱内物品及工作台上物品。 6.简易故障排除要领： 6.1按下NO 键，电源显示LED 灯不亮：通知电工进行修理。 7.注意事项： 7.1使用时灯箱内应干净整洁，禁止在灯箱内放置易受辐射 影响的易燃、易爆的化学物品（如酒精、天那水等物品）。 7.2每日点检时，需查看灯箱内是否清洁，灯泡、灯管、LED 灯、LCD 是否显示正常。 图 示 说 明 NO/OFF ：电源开关转换按钮（第1次按下为ON ，第2 次按下为OFF ） F/A ：家庭酒店用灯、比色参考光源 色温：2700K 功率：40W D65：国际标准人工日光(Artificial Daylight) 色温：6500K 功率：18W TL84:欧洲、日本、中国商店光源 色温：4000K 功率：18W UV :紫外灯光源(Ultra-Violet) 波长：365nm 功率：20W CWF:美国冷白商店光源(Cool White Fluorescent) 色温：4150K 功率：18W U30:美国暖白商店光源(Warm White Fluorescent) 色温：3000K 功率：18W CLR:CLR(Common Language Runtime) 计算机语言记录器 插孔. 电源开关 LCD 显示窗 电源显示LED 灯 控制面板
光源的色温及显色性 所有固体、液体和气体如果达到足够高的温度，都会发射出可见光。白炽灯中的固体钨约在3000K时的炽热发光，这是我们最为熟悉的人造光源。通常是随着辐射体的温度升高而提高，辐射光色从暗红，经过桔黄、发白，然后是炽兰。这样色温也随着辐射体的温度升高而提高。这是遵循斯蒂芬—波尔兹曼定律：绝对黑体的能量亮度与物体绝对温度的四次方成正比。 1 色温 将一标准黑体加热，随着温度升高黑体的颜色开始沿着深红-浅红-橙-黄-白-蓝逐渐改变，当某光源发出的光的颜色与标准黑体处于某温度的颜色相同时，我们将黑体当时的绝对温度称为光源的色温，以绝对温度K来表示。基本色如表 光源对物体本身颜色呈现的程度称为显色性，也就是颜色逼真的程度，显色性高的光源对颜色表现较好，我们所见到的颜色也就接近自然色，显色性低的光源对颜色再现较差，我们所见到的颜色偏差也较大，用显色指数（Ra）表示。国际照明委员会CIE把太阳的显色指数定为100，各类光源的显色指数各有相同，如：高压钠灯的显色指数为Ra=23，荧光灯管显色指数Ra=60-90。显色指数越接近100，显色性就越好。 如下图：不同显色指数下的物体所呈现出来的效果； 很好较好普通 Ra=100 80 3 颜色显色性和照度 光源的显色指数与照度一起决定环境的视觉清晰度。研究表明，在照度和显色指数之间存在一种平衡关系。从广泛的实验中得到的结果是：用显色指数Ra>90的灯照明办公室，就其外观的满意程度来说，要比用显色指数低的灯（Ra<60）照明的办公室，照度值可降低25%以上。要注意的是针对良好的视觉外观而言，如果为了节能而把室内照度减少到使视功能变坏的水平，那就不对了。应该尽可能选用有最佳显色指数和发光效率高的光源采用适当的照度，以便以最小的能量费用获得良好的视觉外观效果。 4 眩光评价方法 在视野范围内有亮度极高的物体，或亮度对比过大，或空间和时间上存在极端的对比，就可引起不舒适的视觉，或造成视功能下降，或同时产生这两种效应的现象，称为眩光。眩光是影响照明质量的最重要因素。 从眩光的作用来看可分直接眩光和反射眩光，直接眩光是在观察物体的方向或接近这一方向内存在发光体所引起的眩光。反射眩光是发光体的镜面反射，特别是在观察物体方向或接近这一方向出现镜面反射所引起的眩光。 眩光按其效应又可分为失能眩光和不舒适眩光。失能眩光又称为生理眩光，这种眩光会妨碍对物体的视看效果，使视功能下降，但它不一定引起不舒适。不舒适眩光又称为心理眩光，这种眩光使人不舒适，但它不一定妨碍对物体的视觉功能效果。 表2 眩光标准分类 眩光指数GI 眩光标准分类 10 勉强感到有眩光 16 可以接受的眩光 19 眩光临界值 22 不舒适的眩光 28 不能忍受的眩光 表3 眩光限制等级 眩光等级G 眩光分类 0 没眩光 1 不存在和轻微眩光之间 2 轻微眩光 3 厉害眩光 4 厉害和不能忍受眩光之间
