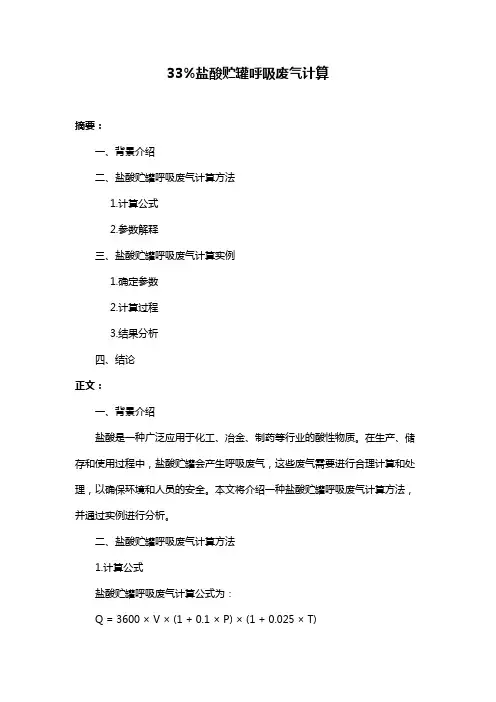

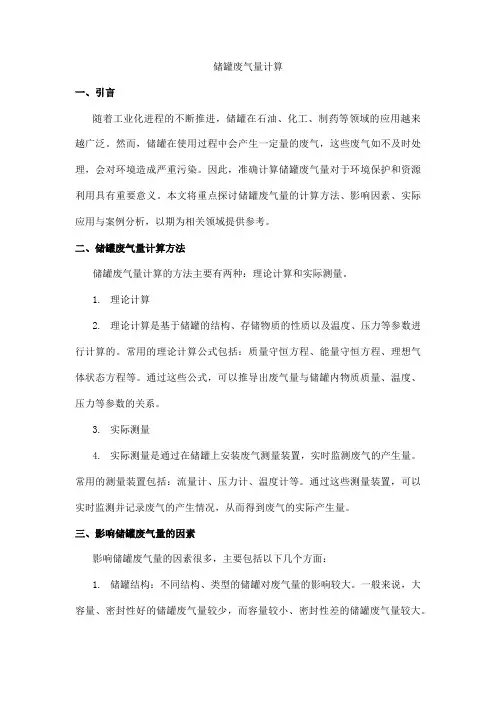

资料1 储罐在日常装卸过程中会有“大小呼吸作用”，有呼吸废气排放。呼吸排放是由于温度和大气压的变化引起蒸汽的膨胀和收缩而产生的蒸汽排放，它出现在罐内液面无任何变化的情况，是非人为干扰的自然排放；工作排放是由于人为的装料与卸料而产生的损失。因装料的结果，罐内压力超过释放压力时，蒸气从罐内压出；而卸料损失发生于液面排出，空气被抽入罐体内，因空气变成有机蒸气饱和的气体而膨胀，因而超过蒸气空间容纳的能力。 “小呼吸”损失 静止储存的油品，白天受太阳辐射使油温升高，引起上部空间气体膨胀和油面蒸发加剧，罐内压力随之升高，当压力达到呼吸阀允许值时，油蒸汽就逸出罐外造成损耗。夜晚气温下降使罐内气体收缩，油气凝结，罐内压力随之下降，当压力降到呼吸阀允许真空值时，空气进入罐内，使气体空间的油气浓度降低，又为温度升高后油气蒸发创造条件。这样反复循环，就形成了油罐的小呼吸损失。 “大呼吸”损失 这是油罐进行收发作业所造成。当油罐进油时，由于罐内液体体积增加，罐内气体压力增加，当压力增至机械呼吸阀压力极限时，呼吸阀自动开启排气。当从油罐输出油料时，罐内液体体积减少，罐内气体压力降低，当压力降至呼吸阀负压极限时，吸进空气。这种由于输转油料致使油罐排除油蒸气和吸入空气所导致的损失叫“大呼吸”损失。 储罐的“大小呼吸作用”和储罐的类型、物料装卸方式、运行状态有关。一般来说高压罐被当作密闭系统，实质上没有排放量；固定罐一般装有压力和真空排气口，它使储罐能在内压极低或真空下操作，压力和真空
阀仅在温度、压力或液面变化非常微小的情况下阻止蒸汽释放。 小呼吸损耗可按下式计算： LB=×M（P/（100910-P ））×××△×FP×C×K C 式中：LB —固定顶罐的呼吸排放量（Kg/a ）； M —储罐内蒸气的分子量，； P —在大量液体状态下，真实的蒸气压力（Pa ），2910Pa ； D —罐的直径（m ），3； H —平均蒸气空间高度（m ），； △T—一天之内的平均温度差（℃），15； FP —涂层因子（无量纲），根据油漆状况取值在1~之间，； C —用于小直径罐的调节因子（无量纲）；直径在0~9m 之间的罐 体，C=(D-9)2；罐径大于9m 的C=1； K C —产品因子（石油原油K C 取，其他的液体取） 大呼吸损耗可按下式计算： LW=×10-7×M×P×K N ×K C 式中：LW —固定顶罐的工作损失（Kg/m 3投入量） KN —周转因子（无量纲），取值按年周转次数（K ，约12次）确定。K ≤36，K N =1 36
易挥发有机气体的计算(固定顶储罐、浮顶罐呼吸损耗的计算方法) 诸位:这是一篇关于固定顶储罐储存有机液体时所产生的呼吸损耗的计算方法(依据美国的研究成果),特提供给大家参考,如有做化工类的或加油站(库)项目环评时可套用. 1、储存有机液体的基本罐型有固定顶罐、浮顶罐、可变蒸气空间罐和压力罐等五种，而固定顶罐是一种最普通的罐型，在国内最常被使用，是储存有机液体的普通罐型，一般认为是最低的接受水平，特别是在加油站和石油库用于储存汽油和柴油。 典型的固定顶罐由带有永久性附加罐顶的园筒钢壳组成，其罐顶可以有锥形、园拱顶形到平顶的不同设计。固定顶罐一般装有压力和排气口，它使储罐能在极低或真空下操作，压力和真空阀仅在温度、压力或液面变化微小的情况下阻止蒸气释放。固定顶罐的主要是呼吸排放和工作排放等两种排放方式。 2.排放量计算 2.1 呼吸排放 呼吸排放是由于温度和大气压力的变化引起蒸气的膨胀和收缩而产生的蒸气排出，它出现在罐内液面无任何变化的情况，是非人为干扰的自然排放方式。 固定顶罐的呼吸排放可用下式估算其污染物的排放量： LB=0.191×M（P/（100910-P））^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC 式中：LB—固定顶罐的呼吸排放量（Kg/a）； M—储罐内蒸气的分子量； P—在大量液体状态下，真实的蒸气压力（Pa）； D—罐的直径（m）； H—平均蒸气空间高度（m）； △T—一天之内的平均温度差（℃）； FP—涂层因子（无量纲），根据油漆状况取值在1~1.5之间； C—用于小直径罐的调节因子（无量纲）;直径在0~9m之间的罐体，C=1-0.0123(D-9)^2 ; 罐径大于9m的C=1； KC—产品因子（石油原油KC取0.65，其他的有机液体取1.0） 2.2工作排放
目录 第1章甲醇的理化性质 (1) 1.1 甲醇主要的物理性质 (1) 1.2 化学性质 (2) 1.3 甲醇的危险性 (2) 1.3.1 防爆炸性 (2) 1.3.2 防火性 (2) 1.3.3 有毒性 (2) 第2章储罐的设计 (1) 2.3 罐体选材 (1) 2.4 封头结构及选材 (1) 2.5 壁厚： (1) 2.6 封头壁厚计算 (2) 2.7 人孔选择 (2) 2.8 进出料管的选择 (2) 2.9 液位计的设计 (2) 2.10 排污阀的选型 (3) 2.11 温度计： (3) 2.12 放空阀： (3) 2.13 检尺口 (3) 2.14 取样口 (3) 2.15 防静电 (3) 2.16 可燃气体报警（SH3063-1999） (4) 2.17 罐基础《大型储罐基础设计与地基处理》 (4) 2.18 围堰（API Std 2510） (4) 2.19 防火堤 (4) 第3章甲醇储罐的消防设计 (6) 3.1 甲醇储罐的灭火方法 (6)
3.1.2 隔离法 (6) 3.3 甲醇储罐的泡沫管道设计 (8) 3.3.1 储罐区泡沫灭火系统的选择 (8) 3.3.2 泡沫发生器的数目 (8) 3.3.3 液上喷射泡沫灭火系统泡沫产生器的设置 (8) 3.3.4储罐上泡沫混合液管道的设置，应符合下列规定： (9) 3.3.5 防火堤内的泡沫混合液管道的设置，应符合下列规定： (9) 3.3.6 防火堤外的泡沫混合液管道的设置，应符合下列规定： (9) 3.3.7 泡沫混合液管道的设计流速，不宜大于3m/s，其水力计算可按现行的国家标准《自动喷 水灭火系统设计规范》水力计算确定。 (10) 3.3.8 泡沫枪 (10) 3.3.9 泡沫混合液设计用量的确定应符合下列要求： (10) 3.3.10 泡沫管道布置图 (11) 注*： (11) 3.4 甲醇储罐应急事故预案 (12) 3.4.1 编制目的 (12) 3.4.2 危险目标 (12) 3.4.3 应急指挥 (13) 3.4.4 事故处理 (13) 3.4.5 规定和要求 (14) 第4章冷却系统 (15) 4.1水喷雾系统的作用 (15) 4.2选择系统类型 (15) 4.3系统组成设施 (15) 4.5工作原理 (15) 4.5设施介绍 (15) 4.5.1报警阀组 (15) 4.5.2管道 (16)
（1）生产装置区无组织废气 本项目生产装置区、罐区管线、阀门在安装完毕后，根据压力管道试压规定，采用空气作为试漏介质，按压力管道规定压力进行气密性试压。采用水作介质，进行设计压力试压。达到要求后，方可使用。更换阀门时，首先将与之连接的管线内物料清空，对无法排入容器内的少量介质，使用小桶等收集，泄放完毕后才能进行阀门更换。 本项目生产装置无组织废气主要为生产设备和管道泄漏产生的无组织排放的氯化氢和硫酸。 生产设备和管道泄漏计算（中石化系统公式） G S＝KCV（M/T）0.5 式中：G S—设备和管道不严的泄露量，kg/h； K—安全系数，1-2，一般取1； C—设备内压系数，用下式计算，C＝0.106+0.0362lnP，P（atm）； V—设备和管道的体积，m3； M—内装物质的分子量； T—内装物质的绝对温度，K。 项目大气污染物无组织排放情况见表3.4-1。 ①整套装置为压力容器，全封闭，设备生产前由专门机构进行试压检验，无泄漏点。 ②液体物料使用管道输送，投料时釜内为微负压。 ③采取屏蔽泵等技术（全封闭、无轴封、无滚动轴承、运行可靠），物料输送无泄漏点。 ④选用高质量的管件，提高安装质量，并经常对生产设备检修维护。 ⑤定期对生产人员进行培训考核，减少工作中的失误，提高生产人员的环境意识。
（2）罐区呼吸损失 主要是“大呼吸”和“小呼吸”过程产生的挥发性气体。“大呼吸”过程指液体在容器与容器之间转移而发生气体的吸入或放出的现象。排出的气体多为饱和蒸汽，一般出现在原料和产品入库或转移的过程中。“小呼吸”过程指由于外界温度或压力变化而导致气体的吸入或排出的现象，排出的气体为相对饱和蒸汽。 A、小呼吸的计算(中石化系统公式中的内浮顶储罐小呼吸蒸发损耗计算公式)： L B=K×V n×Pr×D×Mv×Ks×Kc×Kf L B—小呼吸的工作损失量（kg/a） K—系数，本项目取2.05 V—罐外平均风速（m/s） n—与密封有关的风速指数，本项目取1 Pr—蒸发压函数 Pr=P÷P A÷{1+(1-P/P A)0.5}2 P—储罐内平均温度下液体的真实蒸气压（Pa） 3.49*10-4 P A—储罐所在地的平均大气压（Pa） D—储罐直径（m） Mv—油品蒸气的平均分子量 Ks—密封系数（1.2） Kc—油品系数（1） K f—二次密封系数（1） B、大呼吸的计算(中石化系统公式中的内浮顶储罐大呼吸蒸发损耗计算公式) L W=4×Q×C×V÷D
重庆科技学院 课程设计报告 设计地点（单位）______ 重庆科技学院_ __ _____ _ 设计题目:_ 某中转油库工艺设计 _ ——油品呼吸损耗量确定与降低呼吸损耗措施_ 完成日期： 指导教师评语: ________________________________ _______ ____________________________________________________________________________ ____________________________________________________________________________ ____________________________________________________________________________ 成绩（五级记分制）:______ __________ 指导教师（签字）:________ ________
摘要 本文根据油气储存技术课程设计任务书的要求，对某中转油库工艺中的油品呼吸损耗量及降低呼吸损耗措施进行了设计和计算。通过本次课程设计加深了对油品呼吸损耗和降低呼吸损耗措施的理解，为以后进入工作打下良好的基础。 通过查阅和参考油库设计手册和规范以及《油库设计与管理》课程上学习到的理论知识，根据设计任务书所给数据，计算油品静止储存损耗和发油损耗来计算大呼吸损耗，运用瓦廖夫斯基-契尔尼金公式、API公式、康士坦丁诺夫公式、日本资源能源厅公式、API经验公式、美国环保局公式等公式计算出小呼吸损耗。最后通过分析引起呼吸损耗的原因找出降低呼吸损耗措施，最后完成设计。 关键词：中转油库工艺设计降低呼吸损耗
项目营运期间主要排放的废气为油罐大小呼吸、加油机作业等排放的非甲烷总烃 ①储罐大呼吸损失是指油罐进发油时所呼出的油蒸气而造成的油品蒸发损失。油罐进油时，由于油面逐渐升高，气体空间逐渐减小，罐内压力增大，当压力超过呼吸阀控制压力时，一定浓度的油蒸气开始从呼吸阀呼出，直到油罐停止收油。参考有关资料可知，储油罐大呼吸烃类有机物平均排放率为0.88kg/m3?通过量； ②油罐在没有收发油作业的情况下，随着外界气温、压力在一天内的升降周期变化，罐内气体空间温度、油品蒸发速度、油气浓度和蒸汽压力也随之变化。这种排出油蒸气和吸入空气的过程造成的油气损失，叫小呼吸损失。参考有关资料可知，储油罐小呼吸造成的烃类有机物平均排放率为 0.12kg/m3?通过量； ③油罐车卸油时，由于油罐车与地下油罐的液位不断变化，气体的吸入与呼出会对油品造成的一定挠动蒸发，另外随着油罐车油罐的液面下降，罐壁蒸发面积扩大，外部的高气温也会对其罐壁和空间造成一定的蒸发。参考有关资料可知，油罐车卸油时烃类有机物平均排放率为0.6kg/m3?通过量； ④加油作业损失主要指为车辆加油时，油品进入汽车油箱，油箱内的烃类气体被油品置换排入大气。车辆加油时造成的烃类气体排放率分别为：置换损失未加控制时是l.08kg/m3
?通过量、置换损失控制时0.11kg/m3?通过量。本加油站加油枪都具有一定的自封功能，因此本加油机作业时烃类气体排放率取0.11kg/m3?通过量； ⑤在加油机作业过程中，不可避免地有一些成品油跑、冒、滴、漏现象的发生。跑冒滴漏量与加油站的管理、加油工人的操作水平等诸多因素有关，成品油的跑、冒、滴、漏一般平均损失量为0.084kg/m3?通过量。 该加油站按每天成品油通过量为2m3、年通过量按730m3计算，则可以计算出该加油站非甲烷总烃排放量
诸位: 这是一篇关于固定顶储罐储存有机液体时所产生的呼吸损耗的计算方法(依据美国的研究成果),特提供给大家参考,如有做化工类的或加油站(库)项目环评时可套用. 1、储存有机液体的基本罐型有固定顶罐、浮顶罐、可变蒸气空间罐和压力罐等五种，而固定顶罐是一种最普通的罐型，在国内最常被使用，是储存有机液体的普通罐型，一般认为是最低的接受水平，特别是在加油站和石油库用于储存汽油和柴油。 典型的固定顶罐由带有永久性附加罐顶的园筒钢壳组成，其罐顶可以有锥形、园拱顶形到平顶的不同设计。固定顶罐一般装有压力和排气口，它使储罐能在极低或真空下操作，压力和真空阀仅在温度、压力或液面变化微小的情况下阻止蒸气释放。固定顶罐的主要是呼吸排放和工作排放等两种排放方式。 2.排放量计算 2.1呼吸排放 呼吸排放是由于温度和大气压力的变化引起蒸气的膨胀和收缩而产生的蒸气排出，它出现在罐内液面无任何变化的情况，是非人为干扰的自然排放方式。 固定顶罐的呼吸排放可用下式估算其污染物的排放量： LB=0.191×M（P/（100910-P））^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC 式中： LB—固定顶罐的呼吸排放量（Kg/a）； M—储罐内蒸气的分子量； P—在大量液体状态下，真实的蒸气压力（Pa）； D—罐的直径（m）；
H—平均蒸气空间高度（m）； △T—一天之内的平均温度差（℃）； FP—涂层因子（无量纲），根据油漆状况取值在1~1.5之间； C—用于小直径罐的调节因子（无量纲）;直径在0~9m之间的罐体，C=1-0.0123(D-9)^2 ;罐径大于9m的C=1； KC—产品因子（石油原油KC取0.65，其他的有机液体取1.0） 2.2工作排放 工作排放是由于人为的装料与卸料而产生的损失。因装料的结果，罐内压力超过释放压力时，蒸气从罐内压出；而卸料损失发生于液面排出，空气被抽入罐体内，因空气变成有机蒸气饱和的气体而膨胀，因而超过蒸气空间容纳的能力。 可由下式估算固定顶罐的工作排放 LW=4.188×10^-7×M×P×KN×KC 式中： LW—固定顶罐的工作损失（Kg/m3投入量） KN—周转因子（无量纲），取值按年周转次数（K）确定。 K36,KN=1 36＜K≤220, K＞220,KN=0.26 其他的同 （1）式。 转EIA-3一个贴子：
储罐大小呼吸 储罐在日常装卸过程中会有“大小呼吸作用”，有呼吸废气排放。呼吸排放是由于温度和大气压的变化引起蒸汽的膨胀和收缩而产生的蒸汽排放，它出现在罐内液面无任何变化的情况，是非人为干扰的自然排放；工作排放是由于人为的装料与卸料而产生的损失。因装料的结果，罐内压力超过释放压力时，蒸气从罐内压出；而卸料损失发生于液面排出，空气被抽入罐体内，因空气变成有机蒸气饱和的气体而膨胀，因而超过蒸气空间容纳的能力。 “小呼吸”损失 静止储存的油品，白天受太阳辐射使油温升高，引起上部空间气体膨胀和油面蒸发加剧，罐内压力随之升高，当压力达到呼吸阀允许值时，油蒸汽就逸出罐外造成损耗。夜晚气温下降使罐内气体收缩，油气凝结，罐内压力随之下降，当压力降到呼吸阀允许真空值时，空气进入罐内，使气体空间的油气浓度降低，又为温度升高后油气蒸发创造条件。这样反复循环，就形成了油罐的小呼吸损失。 “大呼吸”损失 这是油罐进行收发作业所造成。当油罐进油时，由于罐内液体体积增加，罐内气体压力增加，当压力增至机械呼吸阀压力极限时，呼吸阀自动开启排气。当从油罐输出油料时，罐内液体体积减少，罐内气体压力降低，当压力降至呼吸阀负压极限时，吸进空气。这种由于输转油料致使油罐排除油蒸气和吸入空气所导致的损失叫“大呼吸”损失。 储罐的“大小呼吸作用”和储罐的类型、物料装卸方式、运行状态有关。一般来说高压罐被当作密闭系统，实质上没有排放量；固定罐一般装有压力和真空排气口，它使储罐能在内压极低或真空下操作，压力和真空阀仅在温度、压力或液面变化非常微小的情况下阻止蒸汽释放。 小呼吸损耗可按下式计算： LB=0.191×M（P/（100910-P））0.68×D1.73×H0.51×△T0.45×FP×C×K C 式中：LB—固定顶罐的呼吸排放量（Kg/a）； M—储罐内蒸汽的分子量，92.14； P—在大量液体状态下，真实的蒸气压力（Pa），2910Pa； D—罐的直径（m），3； H—平均蒸汽空间高度（m），2.1；
甲醇罐区设计规范 篇一:甲醇储罐设计 目录 第1章甲醇的理化性质 (1) 1.1 甲醇主要的物理性 质 ................................................................. ......................................................... 1 1.2 化学性质 ................................................................. ........................................................................ .... 2 1.3 甲醇的危险 性.................................................................. .. (2) 1.3.1 防爆炸 性.................................................................. .. (2) 1.3.2 防火 性.................................................................. (2) 1.3.3 有毒 性.................................................................. (2) 第2章储罐的设计 (1) 1
2.3 罐体选 材 ................................................................. ........................................................................ .... 1 2.4 封头结构及选 材.................................................................. ................................................................ 1 2.5 壁 厚: ................................................................ ........................................................................ ......... 1 2.6 封头壁厚计 算.................................................................. .. (2) 2.7 人孔选 择 ................................................................. ........................................................................ .... 2 2.8 进出料管的选 择.................................................................. ................................................................ 2 2.9 液位计的设 计.................................................................. .. (2) 2.10 排污阀的选
储罐在日常装卸过程中会有“大小呼吸作用”，有呼吸废气排放。呼吸排放是由于温度和大气压的变化引起蒸汽的膨胀和收缩而产生的蒸汽排放，它出现在罐内液面无任何变化的情况，是非人为干扰的自然排放；工作排放是由于人为的装料与卸料而产生的损失。因装料的结果，罐内压力超过释放压力时，蒸气从罐内压出；而卸料损失发生于液面排出，空气被抽入罐体内，因空气变成有机蒸气饱和的气体而膨胀，因而超过蒸气空间容纳的能力。 “小呼吸”损失 静止储存的油品，白天受太阳辐射使油温升高，引起上部空间气体膨胀和油面蒸发加剧，罐内压力随之升高，当压力达到呼吸阀允许值时，油蒸汽就逸出罐外造成损耗。夜晚气温下降使罐内气体收缩，油气凝结，罐内压力随之下降，当压力降到呼吸阀允许真空值时，空气进入罐内，使气体空间的油气浓度降低，又为温度升高后油气蒸发创造条件。这样反复循环，就形成了油罐的小呼吸损失。 “大呼吸”损失 这是油罐进行收发作业所造成。当油罐进油时，由于罐内液体体积增加，罐内气体压力增加，当压力增至机械呼吸阀压力极限时，呼吸阀自动开启排气。当从油罐输出油料时，罐内液体体积减少，罐内气体压力降低，当压力降至呼吸阀负压极限时，吸进空气。这种由于输转油料致使油罐排除油蒸气和吸入空气所导致的损失叫“大呼吸”损失。 储罐的“大小呼吸作用”和储罐的类型、物料装卸方式、运行状态有关。一般来说高压罐被当作密闭系统，实质上没有排放量；固定罐一般装有压力和真空排气口，它使储罐能在内压极低或真空下操作，压力和真空阀仅在温度、压力或液面变化非常微小的情况下阻止蒸汽释放。 小呼吸损耗可按下式计算： LB=0.191×M（P/（100910-P））0.68×D1.73×H0.51×△T0.45×FP×C×K C 式中：LB—固定顶罐的呼吸排放量（Kg/a）； M—储罐内蒸气的分子量，92.14； P—在大量液体状态下，真实的蒸气压力（Pa），2910Pa； D—罐的直径（m），3； H—平均蒸气空间高度（m），2.1； △T—一天之内的平均温度差（℃），15；
目录 一序言 （一）设计任务 （二）设计思想 （三）设计特点 二储罐总装配示意图 三材料及结构的选择 （一）材料的选择 （二）结构的选择 四设计计算内容 （一）设计温度和设计压力的确定 （二）名义厚度的初步确定 （三）容器的压力实验 （四）容器应力的校核计算 （五）封头的设计 （六）人孔的设置 （七）支座的设计确定 （八）各物料进出管位置的确定及其标准的选择（九）液位计的设计 （十）焊接接头设计 五设计小结 六参考资料
太原科技大学材料科学与工程学院 过程设备课程设计指导书 课程设计题目： （15）M3甲醇储罐设计 课程设计要求及原始数据（资料）： 一、课程设计要求： 1.使用国家最新压力容器标准、规范进行设计，掌握典型过程设备设计的全过程。 2.广泛查阅和综合分析各种文献资料，进行设计方法和设计方案的可行性研究和论证。 3.设计计算采用电算，要求设计思路清晰，计算数据准确、可靠，且正确掌握计算机操作和专业软件的使用。 4.工程图纸要求计算机绘图。 5.毕业设计全部工作由学生本人独立完成。 二、原始数据： 设计条件表
管口表 课程设计主要内容： 1．设备工艺设计 2．设备结构设计 3．设备强度计算 4．技术条件编制 5．绘制设备总装配图 6．编制设计说明书 应交出的设计文件(论文)： 1.设计说明书一份 2.总装配图一张 (折合A1图纸一张)
一序言 （一）设计任务： 针对化工厂中常见的甲醇储罐，完成主体设备的工艺设计和附属设备的选型设计，绘制总装配图和零件图，并编写设计说明书。（二）设计思想： 综合运用所学的机械基础课程知识，本着认真负责的态度，对储罐进行设计。在设计过程中综合考虑了经济性，实用性，安全可靠性。（三）设计特点： 容器的设计一般由筒体，封头，法兰，支座，接口管及人孔等组成。常，低压化工设备通用零件大都有标准，设计时可直接选用。本设计书主要介绍了液罐的筒体，封头的设计计算，低压通用零件的选用。 各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理的进行设计。
量气法测定小呼吸蒸发损耗实验 一、实验目的 1.通过实验对油罐由于温度变化引起的小呼吸损耗有个感性认识，对罐内温度和浓度分布规律有个初步了解。 2.通过实测的蒸发损耗量来验证小呼吸损耗的理论计算公式，掌握计算蒸发损耗的方法。 3.学习实测方法，学会使用有关一起，培养科学实验的工作作风。 二、实验内容 本实验用量气法测定油罐的小呼吸蒸发损耗，这是测定蒸发损耗的方法之一，即用气体流量计直接测出油罐呼出气体的体积Q ，再用奥氏气体分析仪测量出气体中所含油品蒸汽的浓度C ，知道油蒸汽的密度ρ，就可以通过公式ρQC G =计算蒸发损耗量。 本实验通过在油罐气体空间取三个测量点，在油品中取一个测量点来了解温度分布规律。在气体空间取三个取样点来了解浓度分布规律。由于模型油罐气体空间较小，测点少，因此所测数据不能很好反应温度和浓度分布规律，仅作参考。根据气体空间中点温度和浓度的测定，利用小呼吸损耗的理论公式计算损耗量，并同实测结果进行对比。 三、实验装置 小呼吸蒸发损耗实验装置主要由模型油罐、奥氏气体分析仪、水浴、太阳灯、气体流量计、计算机及数据采集处理软件等组成。 四、实验步骤 本实验在利用公式计算时，要用到Q 、C 、T 、ρ这些参数。为了测定这些数据，具体实验步骤如下： 1.测定原始状态即未呼出气体时罐内温度、压力和浓度。在未打开太阳灯前，依次从温度巡检仪读出油气空间上、中、下以及油品的温度t0值，并从压差计读出罐内压力P0，同时用奥氏气体分析仪丛罐内三个点的气样进行分析，分别求出三个点的浓度C0。 2.打开太阳灯进行加热，注意罐内温度、压力变化。当压力达到某一数值时，从呼吸阀冒出第一个气泡，认为此时为起始状态。记下气体流量计的读数Q1，这时应马上记录油气空间上、中、下以及油品的温度t1值和罐内压力P1值。同时马上采取该状态下的中点气样进行浓度分析，求出C1。 3.当气体空间中点温度达到某一数值时，假定此时为呼出终了状态。读出气体流量计的数值Q2，这时应马上记录油气空间上、中、下以及油品的温度t2和罐内压力P2。同时马上采取该状态下的中点气样进行浓度分析，求出C2。 将奥氏气体分析仪分析测得的数据输入计算机可快速计算出油气空间三个测点的油气浓度C0、C1、C2值。
VOCs治理技术|行业：煤化工甲醇拱顶罐VOCs治理— —甲醇三级冷凝回收 北极星VOCs在线来源:VOCs减排工作站2018/6/21 8:51:40 我要投稿 关键词:VOCs VOCs治理二氧化碳 北极星VOCs在线讯:甲醇在工业上的应用意义重大，目前工业上主要是采用一氧化碳、二氧化碳加压催化氢化法合成甲醇，天然气、石脑油、重油、煤及其加工产品(焦炭、焦炉煤气)、乙炔尾气等均可作为生产甲醇合成气的原料。 甲醇的合成在新型煤化工领域是不可忽略的一环，仅2015 年我国甲醇总产能达到80260 kt/a 规模以上的企业有 217 家，有效产能约70000 kt/a，占比超过全球的一半。现有甲醇装置主要集中在华北、华东、西北地区，其中宁夏、内蒙古包头、陕西榆林等地均占比较大。
对应甲醇的储存就运输就很频繁，甲醇的蒸气压大，存储及运输(装车)过程的甲醇逸散量也非常大，关于甲醇储罐及装车的甲醇回收(VOCs治理)。 在煤化工集聚区，很多用户选择水洗+活性炭工艺对甲醇储罐及装车尾气进行处理，思路和原理自然是无可厚非，但要保证持续性的达标却不是那么容易。
很多地区甲醇储罐由固定顶改为内浮顶，减少甲醇的挥发损失，但不少地区的甲醇罐仍为拱顶罐，由于工艺设计要求，不少企业的部分罐(甲醇中间罐)是在持续性有甲醇进罐的，也就说是在一直进行大呼吸的，罐顶的甲醇浓度其实可以用安托因方程模拟出来，即在平均储存温度20-30℃下计算甲醇的饱和蒸汽浓度，这个数值可以作为参考。
根据方程，模拟出来的数值如上，可见如甲醇存储温度为25℃下，其饱和蒸汽浓度可以达到217g/m3，这就不难理解①为何做LDAR的朋友把FID探头在呼吸口测时直接爆表(某款进口FID爆表浓度为>10万ppm)，②也不难理解你爬上甲醇罐顶时的艰难呼吸，③更不难理解某些企业将储罐废气收集后(还不是直接接管按照相关技术要求进行罐顶安全配件改造后的收集)用水洗塔进行水洗，塔顶排出其仍是几千毫克每标立。这样的废气接入活性炭，根据活性炭的吸附饱和10-15%，结合设计时定的活性炭量，业主需要多长时间更换一次活性炭很明了，这个频率会很高，吸附甲醇的活性炭为危废，给企业造成了多大的负担。
油罐（拱顶罐、内浮顶罐）大小呼吸废气的计算 本项目有5000 m 3的拱顶罐，5000 m 3的内浮顶罐和10000 m 3的内浮顶罐三种储罐。航煤（航空煤油）供应量，5000 m 3的拱顶罐每罐供应航煤量为10.1 万m 3/a ，5000 m 3的内浮顶罐每罐供应航煤量为10.1 万m 3/a ，10000 m 3的拱顶罐每罐供应航煤量为20.2 万m 3/a 。 1)拱顶罐大呼吸废气源强 根据中国石油化工系统(CPCC)经验公式，现有拱顶罐大呼吸废气计算公式如下： E 5dw K 1035.4L T VK P ρ-?= L dw —拱顶罐年大呼吸损耗量，kg/a ； P —储罐内平均温度下油品真实蒸气压，Pa ；航煤取为30000Pa ； ρ—油品平均密度，t/m 3；航煤密度为0.78t/m 3 V —油品年泵送入罐体积，m 3/a ；这里为10.1万m 3/a ； K T —周转系数；这里取1； K E —油品系数，汽油取1.0，原油取0.75； 计算可知，1个拱顶罐大呼吸损失量L dw 为77.1t/a ； 2）拱顶罐小呼吸废气源强 现有拱顶罐小呼吸废气计算公式如下： C K T H D P P P K 10751.12L P 5.051.073.168.0y a y E 3ds ?????? ??-?=-ρ L ds —拱顶罐年小呼吸损耗量，kg/a ； ρ—储存油品的平均密度，t/m 3；航煤密度为0.78t/m 3 K E —油品系数，汽油取24，原油取14； P a —当地大气压，Pa ；取101325Pa ； P y —油品本体温度下的真实蒸气压，Pa ；航煤取30000Pa ； D —储罐直径，m ；取23.75m ； H —储罐内气相空间的高度，包括灌顶的相当高度，m ；与装料多少有关，这里取罐体高度的1/2，6.3m ； ΔT —每日大气温度变化的年平均值，℃；这里取10℃；
诸位:这是一篇关于固定顶储罐储存有机液体时所产生的呼吸损耗的计算方法(依据美国的研究成果),特提供给大家参考,如有做化工类的或加油站(库)项目环评时可套用. 1、储存有机液体的基本罐型有固定顶罐、浮顶罐、可变蒸气空间罐和压力罐等五种，而固定顶罐是一种最普通的罐型，在国内最常被使用，是储存有机液体的普通罐型，一般认为是最低的接受水平，特别是在加油站和石油库用于储存汽油和柴油。 典型的固定顶罐由带有永久性附加罐顶的园筒钢壳组成，其罐顶可以有锥形、园拱顶形到平顶的不同设计。固定顶罐一般装有压力和排气口，它使储罐能在极低或真空下操作，压力和真空阀仅在温度、压力或液面变化微小的情况下阻止蒸气释放。固定顶罐的主要是呼吸排放和工作排放等两种排放方式。 2.排放量计算 2.1 呼吸排放 呼吸排放是由于温度和大气压力的变化引起蒸气的膨胀和收缩而产生的蒸气排出，它出现在罐内液面无任何变化的情况，是非人为干扰的自然排放方式。 固定顶罐的呼吸排放可用下式估算其污染物的排放量： LB=0.191×M（P/（100910-P））^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC 式中：LB—固定顶罐的呼吸排放量（Kg/a）； M—储罐内蒸气的分子量； P—在大量液体状态下，真实的蒸气压力（Pa）； D—罐的直径（m）； H—平均蒸气空间高度（m）； △T—一天之内的平均温度差（℃）； FP—涂层因子（无量纲），根据油漆状况取值在1~1.5之间； C—用于小直径罐的调节因子（无量纲）;直径在0~9m之间的罐体，C=1-0.0123(D-9)^2 ; 罐径大于9m的C=1； KC—产品因子（石油原油KC取0.65，其他的有机液体取1.0） 2.2工作排放 工作排放是由于人为的装料与卸料而产生的损失。因装料的结果，罐内压力超过释放压力时，蒸气从罐内压出；而卸料损失发生于液面排出，空气被抽入罐体内，因空气变成有机蒸气饱和的气体而膨胀，因而超过蒸气空间容纳的能力。 可由下式估算固定顶罐的工作排放 LW=4.188×10^-7×M×P×KN×KC 式中：LW—固定顶罐的工作损失（Kg/m3投入量） KN—周转因子（无量纲），取值按年周转次数（K）确定。 K36,KN=1
甲醇储罐安全技术交底 建峰浩康化工有限公司 生产运行部 二〇一八年四月
编制说明 本《安全技术交底》是遵照公司以人为本，预防为主的原则，为了使安全技术交底工作提标准、上水平，编制本交底。按照公司工程施工及使用维护范围，对其中关键、重点部位及工序的安全施工技术、储罐配置及工艺安全技术进行了简单说明，请根据生产实际，对生产过程中的安全技术交底工作进行落实、执行。 一、储罐施工交底 1、基础施工安全技术交底 2、罐底、罐体及附件安装安全技术交底 1）起重安全技术交底 2）焊接安全技术交底 3）高空作业安全技术交底 4）电气安全技术交底 3、防腐保温安全技术交底 二、储罐配置及工艺安全技术交底 1、甲醇储罐内浮顶 2、甲醇储罐附件 3、工艺安全
风险识别： 1、灼烫 2、中毒 3、物体打击 4、高空坠落 5、起重伤 害 6、触电 7、防雷电 8、防火 一、储罐施工交底： 1、基础施工安全技术交底 1、搅拌机和上料皮带机等传动系统必须有防护罩，不许超负荷作业。 2、所有设备的电源开关，要放在开关箱内，并加锁。 3、搅拌机转动时，不得用手或其它东西伸入鼓筒内除粘物，停电或放生故障需掏出鼓筒内混凝土时，必须切断电源。 4、用手推车运输时，禁止用腹部顶住车把，倒混凝土时，车要顶住挡木，而且不许撒把。 5、用大小翻斗车运输时，车上不能站人，向模板内卸料，应保持适当距离和设置挡墩。 6、弯曲钢筋时，非操作人员禁止站在附近，绑扎钢筋，不得站在钢筋骨架上和攀登骨架下。 7、打夯机按钮开关和电动机的接线均应绝缘良好，操作人员必须穿戴绝缘保护用品。 8、在光线不足或夜间工作时，要有足够的照明，必要时增设安全行灯。 9、患有皮肤病、结核病、结膜炎以及对沥青严重过敏人员，不应从事沥青工作。 10、装卸、搬运、铺设沥青，必须穿戴配备的劳动保护用品，皮肤不得外露，以防中毒和烫伤。 2、罐底、罐体及附件安装 1、起重安全技术交底 1）罐底、罐体及附件吊装前，制定详细的方案，确定吊运路线。 2）吊装时，起重指挥人员统一进行协调指挥。 3）在吊装设备吊装旋转半径范围内，禁止任何人员进入。 4）垂直起升时，计算好起吊绳索的最大荷载力。 5）使用吊装小型机具时，选择好吊装着力点，严格保证其安全
可燃性液体泄漏后流到地面形成液池，或流到水面并覆盖水面，遇到引火源燃烧形成池火。 该厂储罐区的10000m 3乙二醇、1000m 3甲醇储罐为重大危险源，本章假设储罐发生泄漏起火事故，利用池火灾计算模型对事故的后果进行计算分析。 5.3.1燃烧速度的确定 当液池的可燃物的沸点高于周围环境温度时，液池表面上单位面积燃烧速 度 dt dm 为： H T T C H dt dm b p c +-= )(001.00――――――――① 式中： dt dm ——单位表面积燃烧速度，kg/m 2?s ； c H ——液体燃烧热，J/kg ； p C ——液体的比定压热容，J/kg ·K ； b T ——液体沸点，K ； 0T ——环境温度，K ； H ——液体蒸发热，J/kg 。 当液池中液体的沸点低于环境温度时，如加压液化或冷冻液化气，液池表面 上单位面积的燃烧速度dt dm 为 H H dt dm c 001.0=―――――――――② 式中符号意义同前。 乙二醇液池的沸点高于周围环境温度，故使用式①进行计算。 查得各个数据c H ＝281.9 kJ/mol ＝4.54×106 J/kg p C ＝2.35×103J/kg ·K b T ＝470.65K 0T ＝279.15K
H ＝799.14×103J/kg 燃烧速度可算得dt dm ＝0.00363kg ·m 2/s 同时，燃烧速度也可手册查得，下表5-8列出了一些可燃液体的燃烧速度。 查表1-1可知甲醇的燃烧速度 dt ＝0.0576kg ·m 2/s 5.3.2火焰高度的计算 设池火为一半径为r 的圆池子，其火焰高度可按下式计算： 6 .02/10)2(/84?? ????=gr dt dm r h ρ―――――――③ 式中：h ——火焰高度，m ； r ——液池半径，m ； 0ρ——周围空气密度，0ρ=2.93 kg/m 3； g ——重力加速度，g ＝9.8m/s 2 ； dt dm ——燃烧速度，kg/m 2.s 。 乙二醇池面积＝4850 m 2，折算半径＝39.3 m 甲醇池面积＝2150 m 2，折算半径＝26.2 m 将已知数据代入公式得： 乙二醇火焰高度h ＝8.0879m 甲醇火焰高度 h ＝32.029m 。 5.3.3热辐射通量 当液池燃烧时放出得总热辐射通量为： ]172 [)2(61 .02 ++=dt dm H dt dm rh r Q c ηππ――――④ Q ——总热辐射通量。W ； η——效率因子，可取0.13～0.35。其它符号意义同前。 η取决于物质的饱和蒸汽压，
重庆科技学院 《油气储存技术》 课程设计报告 学院:石油与天然气工程学院专业班级:油气储运工程 设计地点（单位）重庆科技学院石油科技大楼K802 设计题目: 某中转原油库工艺设计 —呼吸损耗量的确定及降耗措施 指导教师评语: __________________________________________________________________________________ __________________________________________________________________________________ 成绩（五级记分制）: 指导教师（签字） : 摘要 石油是国家的重要战略物资，它产量的增减关系到国民经济的增减，但在原油的储 存中存在损耗，同样给经济带来了损耗。本文通过了对某中转原油库的油品呼吸损耗带 来的严重后果及危害进行了阐述,分析了其产生原因及各种影响因素,，并对自然通风损 耗、大呼吸损耗、小呼吸损耗所造成的油品损耗进行了分析，采用了两种罐的呼吸损耗 量计算方法，计算了油品呼吸损耗量，并进行了对比，根据其经济性选择了浮顶油罐储 存原油产品，最后提出了相应的降低油品蒸发损耗的措施。? 关键词: 呼吸损耗浮顶油罐计算损耗量措施
目录 1 引言 0 2设计说明书 (1) 设计目的 (1) 设计依据（任务书所给基础数据） (1) 3油品呼吸损耗概述 (1) 油品呼吸损耗带来的危害 (1) 引起油品呼吸损耗的原因 (2) 4油罐类型的选择及数量的确定 (3) 5油库呼吸损耗计算方法 (4) 固定罐蒸发损耗计算方法 (4) 固定顶油罐的“小呼吸”蒸发损耗 (4) 固定顶油罐的大呼吸损耗 (8) 浮顶罐呼吸损耗的计算方法 (10) (10) ................................................. 错误!未定义书签。6损耗量计算. (14) 固定顶罐呼吸损耗量计算 (14) ................................................. 错误!未定义书签。 ................................................. 错误!未定义书签。 浮顶罐呼吸损耗量的计算 (15) 浮顶罐的静止储存损耗 (15) ................................................. 错误!未定义书签。 固定顶罐与浮顶罐呼吸损耗比较 (16) 7降低油品蒸发损失的措施 (16) 降低油罐内外温差的措施 (16) 提高油罐的承压能力 (17) 消除液面上的气体空间 (17) 设置呼吸阀挡板 (17) 收集和回收油蒸气 (17) 加强管理改进操作措施 (18) 8 结论 (18) 9 参考文献 (18) 附图1 罐区工艺流程图
呼吸阀一般用在常压或低压贮罐上，即只有常压和低压贮罐才有罐呼吸排放（在低压罐上常有蒸汽回收系统），高压贮罐没有排放量，无呼吸损失和工作损失。 固定顶罐的主要排放量分为呼吸损失（小呼吸排放）和工作损失（大呼吸排放）。 呼吸排放计算 固定顶罐的呼吸排放可用下式估算其污染物的排放量： LB=0.191×M（P/（100910-P））^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC 式中：LB-固定顶罐的呼吸排放量（Kg/a）； M-储罐内蒸气的分子量； P-在大量液体状态下，真实的蒸气压力（Pa）； D-罐的直径（m）； H-平均蒸气空间高度（m）； △T-一天之内的平均温度差（℃）； FP-涂层因子（无量纲），根据油漆状况取值在1~1.5之间； C-用于小直径罐的调节因子（无量纲）;直径在0~9m之间的罐体，C=1-0.0123(D -9)^2 ; 罐径大于9m的C=1； KC-产品因子（石油原油KC取0.65，其他的有机液体取1.0） 工作排放计算 工作排放是由于人为的装料与卸料而产生的损失。因装料的结果，罐内压力超过释放压力时，蒸气从罐内压出；而卸料损失发生于液面排出，空气被抽入罐体内，因空气变成有机蒸气饱和的气体而膨胀，因而超过蒸气空间容纳的能力。 可由下式估算固定顶罐的工作排放： LW=4.188×10^-7×M×P×KN×KC 式中：LW-固定顶罐的工作损失（Kg/m3投入量） KN-周转因子（无量纲），取值按年周转次数（K）确定。周转次数＝年投入量/罐容量 K<=36,KN=1 36
