K分度号铠装热电偶校验方法： 1、经外观检查合格的新制热电偶，在检定示值前，应在最高检定点温度下，退火2 h 后，随炉冷却至250℃以下，使用中的热电偶不退火。 2、热电偶的测量端应处于检验炉最高温区中心；标准热电偶应与管式炉轴线位置一致。 3、检验炉炉口沿热电偶束周围，用绝缘耐火材料堵好。 4、检定顺序，由低温向高温逐步升温检定，炉温偏离检定点温度不应超过±5℃。 5、当炉温升到检定点温度，炉温变化小于0.2℃/min时,可以开始读取数据和测量信号。 6、读数应迅速准确，时间间隔应相近，测量读数不应小于4次，测量炉炉温度变化不大于±0.25℃。 7、测量时将所有测量数据填写在工作用热电偶检定记录表上（见附表） 8、详细请参见《JJG351--96工作用廉金属热电偶检验规程》。 在线取出热电偶操作方法 1、常温下直接取出热电偶即可。 2、高温下不能直接取出热电偶，高温下每取出10cm等待5分钟直至全部取出。 3、将取出的热电偶拿到校验炉进行校验，并把校验结果填入工作用热电偶检定记录表。 网带表面温度测量方法： 测量时网带上需无产品 1、把铠装热电偶端头用扎丝固定在网带中间，开动网带以正常速度前进。 2、向前行进2.5m后停止网带，在离铠装热电偶端头2m的位置再加扎丝固定后继续开启网 带前进。在后面可以视铠装热电偶行进情况在适当位置加扎丝固定。 3、当网带行进到氧化第一区位置时，停止网带5分钟待仪表显示数稳定后读出数据记录到 表格上，同时也读出该温区仪表显示值记录到表格。 4、按上面方法测量其它区温度并记录表格中。 5、测量完毕后抽出铠装热电偶和除去网带上残留的扎丝。
技术参数 B型、S型、K型、E型主要技术参数 测量范围及基本误差限 热电偶和热电阻的区别 热电偶与热电阻均属于温度测量中的接触式测温，尽管其作用相同都是测量物体的温度，但是他们的原理与特点却不尽相同。.
热电偶是温度测量中应用最广泛的温度器件，他的主要特点就是测量范围宽，性能比较稳定，同时结构简单，动态响应好，更能够远传4-20mA电信号，便于自动控制和集中控制。热电偶的测温原理是基于热电效应。将两种不同的导体或半导体连接成闭合回路，当两个接点处的温度不同时，回路中将产生热电势，这种现象称为热电效应，又称为塞贝克效应。闭合回路中产生的热电势有两种电势组成：温差电势和接触电势。 温差电势是指同一导体的两端因温度不同而产生的电势，不同的导体具有不同的电子密度，所以他们产生的电势也不相同，而接触电势顾名思义就是指两种不同的导体相接触时，因为他们的电子密度不同所以产生一定的电子扩散，当他们达到一定的平衡后所形成的电势，接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。目前国际上应用的热电偶具有一个标准规范，国际上规定热电偶分为八个不同的分度，分别为B，R，S，K，N，E，J和T，其测量温度的最低可测零下270摄氏度，最高可达1800摄氏度，其中B，R，S属于铂系列的热电偶，由于铂属于贵重金属，所以他们又被称为贵金属热电偶而剩下的几个则称为廉价金属热电偶。 热电偶的结构有两种，普通型和铠装型。普通性热电偶一般由热电极，绝缘管，保护套管和接线盒等部分组成，而铠装型热电偶则是将热电偶丝，绝缘材料和金属保护套管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。 热电偶的电信号需要一种特殊的导线来进行传递，这种导线
WR系列热电偶 WR Series Thermocouple WZ系列热电阻 WR Series Thermocouple 使用安装手册Installation & Operation Manual 安徽天康（集团）股份有限公司Anhui Tiankang (Group) Shares Co., Ltd
目录 Index 1、概述General Description (1) 2、工作原理Operation Theory (1) 3、结构Configuration (2) 4、主要技术参数Main Technical Parameters (3) 5、安装及使用Installation & Operation (5) 6、可能发生的故障及维修Possible Troubles & Maintenance (7) 7、运输及储存Transportation & Storage (8) 8、订货须知Notices in Ordering (8) 9、型号命名Type Naming (9)
1、概述General Description 工业用热电偶作为温度测量和调节的传感器，通常与显示仪表等配套，以直接测量各种生产过程中-40～1600℃液体、蒸汽和气体介质以及固体表面温度； As sensor for temperature measuring and regulation, industrial-purpose thermocouple is usually connected with display meter and other meters to directly measure temperature of liquid, vapor, gas and solid surface ranging from -40℃to 1600℃. 工业用热电阻作为温度测量和调节的传感器，通常与显示仪表等配套，以直接测量各种生产过程中-200～500℃液体、蒸汽和气体介质以及固体表面温度。 As sensor for temperature measuring and regulation, industrial-purpose thermal resistance is usually connected with display meter and other meters to directly measure temperature of liquid, vapor, gas and solid surface ranging from -200℃to 500℃. 2、工作原理Operation Theory1 热电偶工作原理Operation Theory of Thermocouple 热电偶工作原理是基于两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。 热电偶由两根不同导线(热电极)A和B组成，它们的一端T1是互相焊接的，形成热电偶的测量端T1(也称工作端)。将它插入待测温度的介质中；而热电偶的另一端T0(参比端或自由端)则与显示仪表相连，如果热电偶的测量端与参比端存在温度差，则显示仪表将指出热电偶产生的热电动势。 热电偶的热电动势随着测量端温度的升高而增大，它的大小只与热电偶的材料和热电偶两端的温度有关，而与热电级的长度、直径无关。 Thermocouple is based on physical phenomenon that two conductor of different materials is connected to form return circuit, when temperature on both contact is different, it results in thermoelectric potential in return circuit. 热电阻工作原理Operation Theory of Thermal Resistance 热电阻是利用金属导体或半导体有温度变化时本身电阻也随着发生变化的特性来测量温度的，热电阻的受热部分(感温元件)是用细金属丝均匀地绕在绝缘材料作成的骨架上，当被测介质有温度梯度时，则所测得的温度是感温元件所在范围内介质层的平均温度。 制造热电阻的材料应具有以下特点：大的温度系数，大的电阻率，稳定的化学物理性能和良好的复现性等。在现有的各种纯金属中，铂、铜和镍是制造热电阻的最合适的材料。其中铂因具有易于提纯，在氧化性介质中具有高的稳定性以及良好的复现性等显著的优点，而成为制造热电阻的理想材料。 It is based on that temperature change of material results in change of its resistance. When resistance value changes, the working instrument will display relevant temperature. 3、结构Configuration 感温元件直径及材料Diameter & Material of Thermal Elements 热电偶Thermocouple
热电阻及其测温原理 在工业应用中，热电偶一般适用于测量500℃以上的较高温度。对于500℃以下的中、低温度，热电偶的输出的热电势很小，这对二次仪表的放大器、抗干扰措施等的要求就很高，否则难以实现精确测量；而且，在较低温区域，冷端温度的变化所引起的相对误差也非常突出。所以测量中、低温度一般使用热电阻温度测量仪表较为合适。 1、热电阻的测温原理 与热电偶的测温原理不同的是，热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。目前主要有金属热电阻和半导体热敏电阻两类。 金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即 R t=R t0[1+α（t-t0）] 式中，R t为温度t时的阻值；R t0为温度t0（通常t0=0℃）时对应电阻值；α为温度系数。半导体热敏电阻的阻值和温度关系为 R t=Ae B/t 式中R t为温度为t时的阻值；A、B取决于半导体材料的结构的常数。 相比较而言，热敏电阻的温度系数更大，常温下的电阻值更高（通常在数千欧以上），但互换性较差，非线性严重，测温范围只有-50~300℃左右，大量用于家电和汽车用温度检测和控制。金属热电阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠，在程控制中的应用极其广泛。 2、工业上常用金属热电阻 从电阻随温度的变化来看，大部分金属导体都有这个性质，但并不是都能用作测温热电阻，作为热电阻的金属材料一般要求：尽可能大而且稳定的温度系数、电阻率要大（在同样灵敏度下减小传感器的尺寸）、在使用的温度范围内具有稳定的化学物理性能、材料的复制性好、电阻值随温度变化要有间值函数关系（好呈线性关系）。 目前应用广泛的热电阻材料是铂和铜：铂电阻精度高，适用于中性和氧化性介质，稳定性好，具有一定的非线性，温度越高电阻变化率越小；铜电阻在测温范围内电阻值和温度呈线性关系，温度线数大，适用于无腐蚀介质，超过150易被氧化。中国常用的有R =10Ω、R0=100Ω和R0=1000Ω等几种，它们的分度号分别为Pt10、Pt100、Pt1000；铜0 电阻有R0=50Ω和R0=100Ω两种，它们的分度号为Cu50和Cu100。其中Pt100和Cu50的应用为广泛。 3、热电阻的信号连接方式 热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。工业用热电阻安装在生产现场，与控制室之间存在一定的距离，因此热电阻的引线对测量结果会有较大的影响。
xx电厂2×300MW煤矸石热电联产新建 工程 热电偶热电阻 技术规范书
附件1 技术规范 1.总则 1.1 本技术规范适用于xx电厂2×300MW煤矸石热电联产新建工程的热电偶热电阻招标，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 买方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。 1.3 卖方提供的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制。所有文件、工程图纸及相互通讯，均应使用中文。 1.4 卖方执行本技术规范所列标准。有不一致时，按较高标准执行。 1.5 如果卖方没有以书面形式对本规范书条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。如有异议，不管是多么微小，都必须清楚地表示在投标文件中的技术差异表中。 1.6 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。 1.7 只有买方有权修改本规范书，卖方投标时无权修改本规范书原文，只用逐条响应。若对本规范书的某条文有差异或不同之处，请单独注解指出。 1.8 卖方应具备所提供的热电偶热电阻应有在2×300MW机组上两年以上成功运行业绩以及工程安装指导和调试的资格和经验，不得选用没有实践经验的仪表和控制设备。 1.9 在签订合同之后，买方保留对本技术规范提出补充要求和修改的权力，卖方应承诺予以配合。 1.10 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。 1.11 本工程采用编码标识系统，卖方在中标后提供的技术资料（包括图纸）和设备标识必须有编码标识，编码标识应遵守买方应用约定，保证技术资料（包括图纸）和设备标识正确使用编码标识。 2.工程概况 2.1 电厂概况
是否提供加工定制是品牌顺达 型号WR系列铠装热电偶品种铠装热电阻 分度号K、N、E、S 测量范围0℃-1200℃（℃）（℃） 允差等级 A 热响应时间≤8（s）（s） 图片，价格，产品属性，仅供参考,不作交易价格,具体以实物为准,欢迎来电咨询 WR系列铠装热电偶 铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件，它可以直接测量各种生产过程中从0℃～1100℃范围内的液体，蒸汽和气体介质以及固体表面的温度。 □ 主要技术指标 ·测温范围和允差 注：（1）t为被测量温度的绝对值< （2）T型分度号产品需与厂方协商订货。
热电偶温度计
WR口K系列铠装热电偶 ■执行标准：JB／T5582－91 铠装热电偶具有体形细长、热响应快、耐震动、使用寿命长以及便于弯曲等优点，广泛应用航空，原子能、石油、化工、治金、机械、电力等工业部门和科研领域，尤其适宜安装在管线狭窄，弯曲和要求快速反应，微型化的特殊测温场所。 铠装热电偶通常由铠装热电偶元件、安装固定装置和参比端连接装置等主要部件组成。 ■ 特点 测温范围大，反应速度快，外径小，温度变化反应迅速，安装方便，使用寿命长、气密性好，机械强度好。可在有震动、低温、高温条件下使用。 ■ 主要技术指标 ● 铠装热电偶推荐使用温度上限
● 型号及允差 ● 铠装热电偶热响应时间τ0.5 ● 铠装热电偶室温绝缘电阻
● 铠装热电偶的高温绝缘电阻 ● 铠装热电偶测量端形式 ■ 安装固定装置及公称尺寸 凡订( )尺寸的卡套法兰时，需在订货合同上注明：卡套法兰D1=65mm。 ■ 铠装热电偶的结构型号 说明： ·铠装热电偶最小外径，K型为Φ0.25mm，E型为Φ1.0mm，铠装热电偶最大外径，K型为Φ8mm，我所可提供Φ10mm。
实验五：热电偶的检验 一、实验目的： 1．熟悉热电偶的原理、结构，掌握工业用热电偶的检定方法，并能对检定结果进行误差分析。 2．学会使用UJ-36型电位差计，了解电位差计的基本原理，能正确使用。 二、实验内容： 常用的热电偶检定方法是比较法，所谓比较法是将被校热电偶与比它高一级的标准热电偶直接比较进行分度的方法，此法—次可同时分度几支热电偶。其具体方法是：把被检定的热电偶和标准热电偶的测量端捆扎在一起，放在管式电路中高温恒温区内，为保证温度场的均匀，可先将热电偶的测量端放入有孔镍块的孔中，然后再一起放入管式电炉内。进行分度的温度点—般选在整百度点。在比较法中常用双极法、同名极法和微差法。 (一)双极法： 将标准热电偶和被校热电偶捆扎或分别放入镍块孔中臵于管式电炉瓷管的中心部位，用低阻电位差计分别测出标准热电偶和被校热电偶在恒温下各分度点的热电势，然后进行计算，求出分度偏差，再求出修正值。 偏差公式：t t t -=?' 式中：'t ——被校热电偶在某分度点的热电势(参考端为0度)读数的算术平均值从 分度表中查得的相应温度，t ——标准热电偶在同一分度点的热电势(参考端为0度)读数的算术平均值经修正后(对分度表修正)从分度表中查得的相应温度。 t ?--温度偏差值 修正值=-t ? ［例：］在1000℃温度点上，被校K 型热电偶的热电势为40．595mv ，它的冷端温度为20℃，采用二等标准铂铑—铂热电偶测得的电势为9．587mv ，它的冷端温度为0℃，标准热电偶在1000℃时对分度表上的修正值0.023＝－修e ?mv ，求被检K 型热电偶在1000℃时的偏差值和修正值。 (1)标准热电偶修正后的热电势及对应温度： E=E 偶+ 修 e ?=9.587+(-0.023)=9.564 从S 型分度表中查得9.564mv 相当于998℃；从K 型分度表上查得E(20，0)=0.798mv,故被校型热电偶当参考端为0℃时的热电势为： E(1000，0)=E(1000，20)+E(20,0)=40.595+0.798=41.393mv 再从K 型表中查得41.393mv 相当于' t ＝1003℃，于是该分度点的偏差为： 59981003'=-=-=?t t t ℃ 而修正值为5-=?-t ℃。
热电偶安装和插入深度要求详细说明 热电偶工业测量仪表的一种产生，它的测温范围广泛，它的连接方式多样，它的安装简单方便？热电偶作为主要测温手段，用途十分广泛，因而对固定装置和技术性能有多种要求，因此热电偶的固定装置分为六种：无固定装置式、螺纹式、固定法兰式、活动法兰式、活动法兰角尺形式、锥形保护管式六种。正确使用热电偶不但可以准确得到温度的数值，保证产品合格,而且还可节省热电偶的材料消耗，既节省资金又能保证产品质量。 热电偶是由两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当两个接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。 热电偶安装要求:应注意有利于测温准确,安全可考及维修方便,而且不影响设备运行和生产操作.要满足以上要求,为了使热电偶和热电阻的测量端与被测介质 之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶或热电阻. 带有保护套管的热电偶和热电阻有传热和散 热损失,为了减少测量误差,热电偶和热电阻应该有足够的 热电偶插入深度要求: (1)对于测量管道中心流体温度的热电偶,一般都应将其测量端插入到管道中心 处(垂直安装或倾斜安装).如被测流体的管道直径是200毫米,那热电偶或热电 阻插入深度应选择100毫米; (2)对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流 体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电偶.浅插式的热电偶保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电偶的标准插入深度为100mm; (3)假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电偶或热电阻插 入深度1 m即可. (4)当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管.
实验一热电偶的校验 一、预习内容： 熟悉热电偶的测温原理及中间温度定律，掌握热电偶的校验方法。 二、实验目的： 1、了解工业用热电偶的结构及测量端的形状、特征。 2、学会正确使用校验中的仪器仪表。 3、掌握热电偶校验及数据处理方法。 三、实验基本原理： 热电偶使用一段时间后，测量端由于氧化腐蚀和高温下的再结晶等原因，其热电特性会发生变化，因而产生测量误差，为了确保热电偶测温精确度，必须对热电偶进行校验。 本实验采用比较法进行校验，将标准铂铑-铂热电偶与被校热电偶捆扎起来，放入管式加热炉中心，为了确保标准热电偶与被校热电偶的测量端的温度尽量相同，加热炉高温区域内放有钻孔的耐高温镍块套。 双极性比较法实验装置如图1所示。此方法直接测量标准热电偶与被校热电偶的热电势，通过比较、换算，最后确定被校热电偶的示值误差。 此方法的优点是测量直观，被校热电偶和标准热电偶可以是不同的类型；其缺点是对炉温的稳定性要求较高，为此，本实验附有一套炉温控制器，以稳定的检定炉内的温度，确保在一个温度校验点的测量时间内，检定炉内温度变化不超过±0.5℃。否则将带来较大的测量误差。 四、实验设备： 管式加热炉一台、炉温控制器一套、冰点恒温器一个、直流电位差计一台、标准热电偶和被校热电偶各一支、转换开关一个。 五、实验内容和实验步骤： 1、给管式加热炉通电。 2、将电子电位差计调零。将“K”拨至中间，将功能档放在×0.2档，若检流计 有偏差，调零。
3、K拨至标准，调节R P，将检流计调零。 4、送入电势信号，UJ-36“K”至“未知”，测出标准与被校热电偶的热电势。 5、从标准热电偶开始，依次测量被校热电偶的热电势值，测量顺序如下： 标准被校 标准被校 6、温度从200℃开始，每隔100℃设一个检测点，直到800℃，（检测时一定要 等到温度达到平衡时在读数）将一个温度校验点数据取完后，将炉温升到另 一个温度校验点，重复上述测量直到将各温度校验点测完为止。 六、实验数据处理及记录： 1、将所测量的数据记录在下表中，并画出曲线。室温：℃ 温度（℃）100℃200℃300℃400℃500℃600℃700℃800℃900℃被校热电偶 热电势（mv） 标准热电偶 热电势（mv） 2、双极性比较法误差计算表： 温度校验点 标准热电偶被校热电偶 误差（℃）热电势均值对应温度热电势均值对应温度 100℃ 200℃ 300℃ 400℃ 500℃ 600℃ 700℃ 800℃ 900℃ 七、问题与思考： 1、被校热电偶在温度校验点的误差是否符合工业用热电偶允许误差的要求？ 2、分析热电偶校验中产生误差的主要原因/如何克服？ 3、用什么方法来检定炉温的稳定？
. WR系列热电偶 Series Thermocouple WR WZ系列热电阻 WR Series Thermocouple 册手安用装使Installation & Operation Manual 安徽天康（集团）股份有限公司Anhui Tiankang (Group)
Shares Co., Ltd .' . 目录 Index 1、概述 General Description (1) 2、工作原理Operation Theory1......................................................3、结构Configuration (2) 4、主要技术参数Main Technical Parameters (3) 5、安装及使用Installation & Operation (5) 6、可能发生的故障及维修Possible Troubles & Maintenance (7) 7、运输及储存Transportation &
Storage (8) 8、订货须知Notices in Ordering (8) 9、型号命名Type Naming (9) .' . 1、概述General Description 工业用热电偶作为温度测量和调节的传感器，通常与显示仪表等配套，以直接测量各种生产过程中-40～1600℃液体、蒸汽和气体介质以及固体表面温度； As sensor for temperature measuring and regulation, industrial-purpose thermocouple is usually connected with display meter and other meters to directly measure temperature of liquid, vapor, gas and solid surface ranging from -40℃to 1600℃. 工业用热电阻作为温度测量和调节的传感器，通常与显示仪表等配套，以直接测量各种生产过程中-200～500℃液体、蒸汽和气体介质以及固体表面温度。 As sensor for temperature measuring and regulation, industrial-purpose thermal resistance is usually connected with display meter and other meters to directly measure temperature of liquid, vapor, gas and solid surface ranging from -200℃to 500℃.
热电偶型号及不锈钢牌号

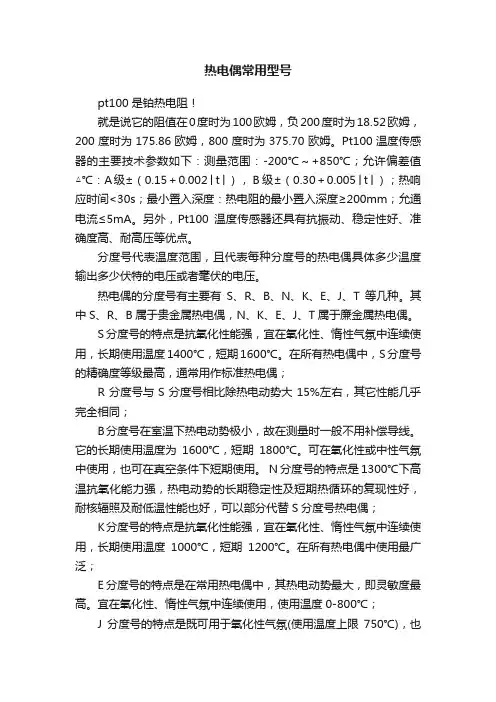

热电偶分度号 常用热电偶可分为标准热电偶和非标准热电偶两大类。所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC 国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。 热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。 以下是对热电偶分度号的解释 S 铂铑10 纯铂 R 铂铑13 纯铂 B 铂铑30 铂铑6 K 镍铬镍硅 T 纯铜铜镍 J 铁铜镍 N 镍铬硅镍硅 E 镍铬铜镍 （S型热电偶）铂铑10-铂热电偶 铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极（SN）为纯铂，故俗称单铂铑热电偶。该热电偶长期最高使用温度为1300℃，短期最高使用温度为1600℃。 S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。 S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。 （R型热电偶）铂铑13-铂热电偶 铂铑13-铂热电偶（R型热电偶）为贵金属热电偶。偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（RP）的名义化学成分为铂铑合金，其中含铑为13%，含铂为87%，负极（RN）为纯铂，长期最高使用温度为1300℃，短期最高使用温度为1600℃。 R型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。其物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。由于R型热电偶的综合性能与S型热电偶相当，在我国一直难于推广，除在进口设备上的测温有所应用外，国内测温很少
