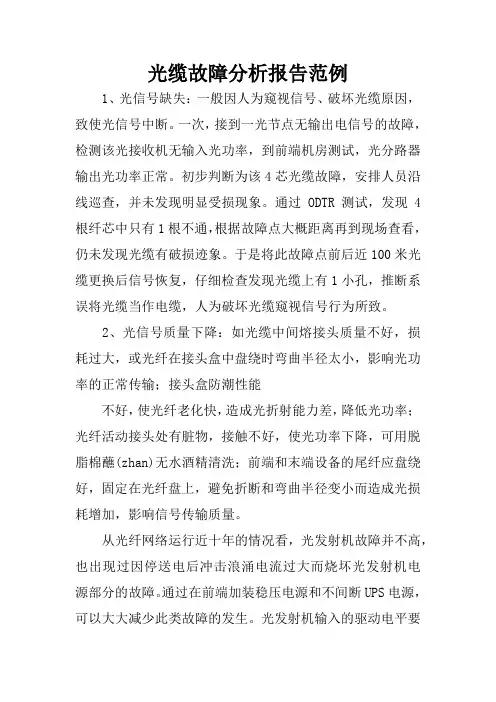

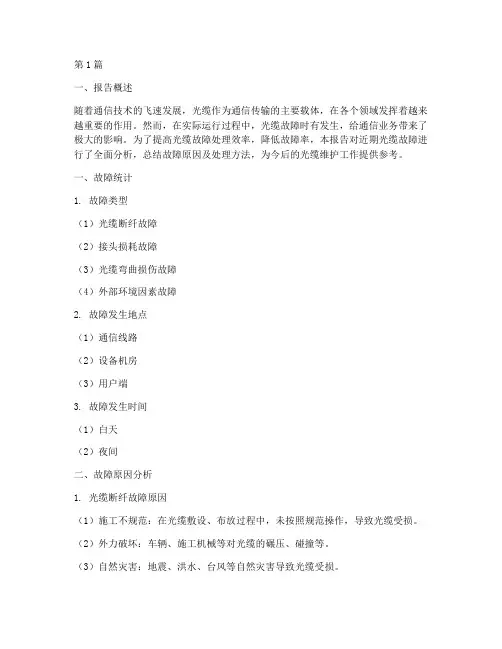

光缆故障分析报告范例

光缆故障分析报告范例

1、光信号缺失：一般因人为窥视信号、破坏光缆原因，致使光信号中断。一次，接到一光节点无输出电信号的故障，检测该光接收机无输入光功率，到前端机房测试，光分路器输出光功率正常。初步判断为该4芯光缆故障，安排人员沿线巡查，并未发现明显受损现象。通过ODTR测试，发现4根纤芯中只有1根不通，根据故障点大概距离再到现场查看，仍未发现光缆有破损迹象。于是将此故障点前后近100米光缆更换后信号恢复，仔细检查发现光缆上有1小孔，推断系误将光缆当作电缆，人为破坏光缆窥视信号行为所致。

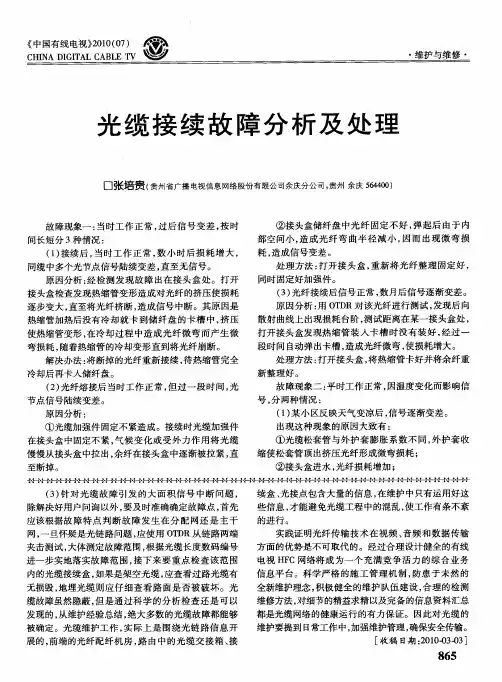

2、光信号质量下降：如光缆中间熔接头质量不好，损耗过大，或光纤在接头盒中盘绕时弯曲半径太小，影响光功率的正常传输；接头盒防潮性能

不好，使光纤老化快，造成光折射能力差，降低光功率；光纤活动接头处有脏物，接触不好，使光功率下降，可用脱脂棉蘸(zhan)无水酒精清洗；前端和末端设备的尾纤应盘绕好，固定在光纤盘上，避免折断和弯曲半径变小而造成光损耗增加，影响信号传输质量。

从光纤网络运行近十年的情况看，光发射机故障并不高，也出现过因停送电后冲击浪涌电流过大而烧坏光发射机电源部分的故障。通过在前端加装稳压电源和不间断UPS电源，可以大大减少此类故障的发生。光发射机输入的驱动电平要

按设备要求注入，如频道增加或减少，也应调整驱动电平高低，避免因驱动电平过高或过低使光发射机CTB、CSO指标恶化而导致系统传输质量变差，这一点至关重要，也是调试光发射机最重要的工作。如光发射机使用年限较长，光模块老化，使光功率下降，当下降到规定值范围以下时，应更换新的模块或发射机，确保足够的光发射功率。

光接收机在使用和维护中要掌握好输入光功率和输出RF射频电平，入口光功率要符合设备规定值要求，否则应采取措施来保证光接收机的正常工作，射频电平不要调得过高。若接收机规定输出RF电平为110dBμV，设计、调试和维护时应低于110dBμV，否则会因电平过高可能产生画面出现横丝、图像不清楚等故障。在一次小区改造就出现过这样的问题，按接收机最高RF电平设计，出现了交互调故障，插入衰减片

将电平降至105dBμV后，光接收机工作正常。光接收机应配备良好的稳压电源和良好的接地，最好在220V入口电源处再加装一组避雷器，雷击时可起到一定保护作用，过去因没注意这一点，因雷击产生的意外过电压，烧坏光接收机电源的现象时有出现。另外，如条件允许，光接收机应选质量好的，电源应配开关电源，质量差的光接收机工作一段时间后，电平会降低，给分配网络电信号的正常传输带来较大的影响。

ODTR: 中文意思为光时域反射仪.稳压电源: 能为负载提供稳定交流电源或直流电源的电子装置。包括交流稳压电源和直流稳压电源两大类。交流稳压电源又称交流稳压器..交流稳压电源广泛应用于计算机及其周边装置、医疗电子仪器、通讯广播设备、工业电子设备、自动生产线等现代高科技产品的稳压和保护。不间断UPS电源: .正常交流供电中断时，将蓄电池输出的直流变换成交流持续供电的电源设备。即不间断电源，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电;当市电中断(事故停电)时， UPS 立即将机内电池的电能，通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS 设备通常对电压过大和电压太低都提供保护。

CTB: 在当今的大型有线电视系统中，由于传输的频道数多，交调干扰会

因为相位的不同而和主观感觉不一样，给测量上带来误差，因此用一个称为复合三次差拍比的来取代交扰调制比，这个复合三次差拍比用CTB来表-示CSO组合二次差拍比(CSO)我们将这些频率分量称为二阶互调产物，把这三种产

物的总和通称为组合二阶失真，简称CSO。避雷器一种能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。避雷器通常接于带电导线和地之间，与被保护设备并联。当过电压值达到规定的动作电压时,避雷器立即动作,流过电荷，限制过电压幅值，保护设备绝缘；当电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。什么是二级防雷防雷只有电源部分才分一级、二级、三级甚至四级防雷，信号或天馈等部分没有等级之.电源二级防雷，按电子信息系统的防雷设计规范，SPD(电涌保护器)的标称放电电流应大于等于40KA，安装在UPS或分配电箱前端。外部设备的防护只要有可能，就必须将设备置于雷电防护区域直击雷防护区的保护范围内，接闪器，防止其遭到直接雷击。在高大建筑上，应当用滚球法确定建筑物顶部与侧面的设备是否会遭到直接雷击；若有遭到直接雷击的可能，应当另行安装避雷针接闪器。在许多场合，手扶栏杆、金属扶梯、管道等也能很好地起到接闪器的作用。除某些种类的天线外的所有设备都可以用这种方式保护。天线有时必须安装在暴露位置以避免附近的避雷针对天线的功能产生不利影响。有些天线本身具有自保护能力，因为这种天线只有良好接地的传导部件才暴露

在雷击中。其他类型天线，需在其馈线电缆上加装

SPD(电涌保护器) 以防止过大的瞬态电流通过电缆向下流到接受器和发射器。当天线有外部 LPS 时，天线的支架应与其连接。 .光分路器与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器. 光发射机驱动电平:输入电平为78~~~87DB

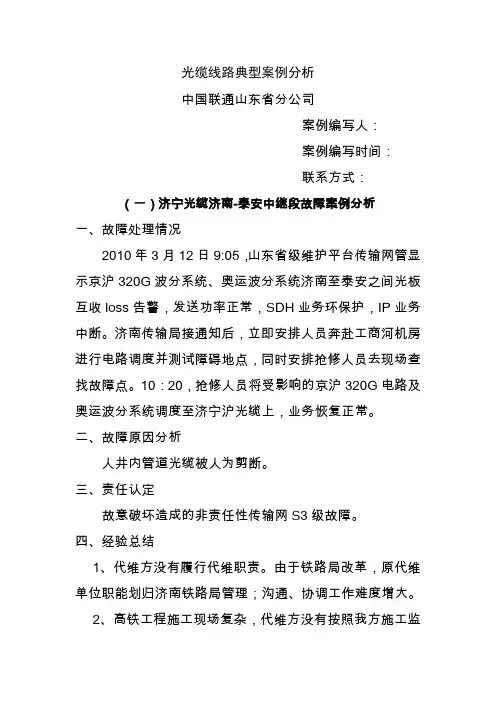

长途架空线路。机房报出的断点测试距离是。因为我们对线路的许多节点都有记载，所以就直接驱车赶到距离断点附近最近的一个接头盒处，此接头盒记录为距机房，打开接头盒，接续备用纤芯以便用OTDR做精确定位，同时派出人员往前查找断点，按照断点和已知接头盒的距离的差值得出断点距接头盒还有，经过OTDR的测试得出断点距离也是。这也验证了我们的判断，并及时把断点的精确距离告知在前方查找的人员，经过仔细的巡查，发现在0332#杆光缆有异样，维护人员用脚扣上杆查看，发现是被人为的剪断，但是光缆的加强芯还没断，在远处看线路是看不出来的，所以没有精确的定位想尽快的查找到断点是有难度的。

地埋管道线路。接到站里维护人员上报豪绅嘉苑6台光

站全部没有下行光信号，相邻的小区4台光站下行也没有光功率。我们初步推定为主干光缆断，然后驱车赶到豪绅嘉苑小区一台光站用OTDR测试，OTDR显示为断。然后计算分支光缆的距离是，，得出二级主干光缆断点的距离为2km，查看主干光缆的尺码带和型号，然后驱车按照光缆和管道的实际走向沿途查找，车行至接近测得断点距离的位置发现有人在施工，在施工区现场发现管道被挖机挖断，光缆也被挖断，但是在挖断的光缆中有6条光缆，怎么能找到那根光缆才是我们需要的光缆呢？只有按照开始看到的光缆型号和尺码带去查找，最后找到了我们需要的光缆。增加一段光缆熔接完毕。

地埋管道线路。管道二公司南二区宿舍，接站里维护人员上报5台光站都没有下行光功率，初步判断为二级光缆线路段造成。赶到所在小区的光站测试一台光站得出216米断，按照常规这么短的距离应该很容易找到断点，而且小区外就有道路铺路施工，但是事情不是那么简单的。首先线路是怎么走的我们不知道，分支4芯光缆是多长我们也不知道。所以首先是要找到线路是怎么走的，就能找到分歧包，在我们按照光缆的走向一个一个人井的打开，在距离测试光站50米处找到了分歧包，除去分歧包前面的距离得出二级主干光缆的断点是166米，接着继续一个一个人井的打开去查找断点，当查找到光缆出小区用子管直埋过路的，但是对面施工

区并没有发现有光缆的断头，怎么办？找来铁锹挖探沟找，下挖60cm发现了管道，但是此处管道是完好的，光缆在管道内是看不到的，按照距离还差19米才是断点的距离，接着顺着管道方向挖，当挖出10米后就发现管道已破损了，光缆也出来了，接着挖了几米后找到了光缆的断点，光缆只剩加强芯没断。添加一段光缆熔接两个接头盒。

地埋直埋一级干线。接机房上报，徐州至连云港的一级干线光缆在处断。接报后准备好熔接所需的设备，去48芯光缆300米备用。由于我们有完备的线路资料，在资料上显示在处有以前处理过的接续包，所以我们就直接赶到这个距离故障点最近的包，然后徒步沿着此处往前继续查找故障点，由于是直埋光缆，所以我们

并没有首先开挖去找着个包。在一边往前行进的过程中，一边仔细观察光缆沿线的地面特征，去寻找哪里有施工的地方，在行进至1公里的地方发现有条河的河摊有大量的新鲜淤泥，但是没有发现光缆，然后分派一组人继续往前查找，另一组留下来仔细查找，因为直埋缆在遇到河流的地方都会做护坡，我们就用钩子在河边护坡的位置来回的勾，勾了几次后勾到了一个光缆的断头，拉上来查看，光缆型号和纤芯芯束正符合。然后在找另一头，但是另一头还埋在土里，需要开挖土方才能找到。从车上取出带来的两把铁锹，分成两组轮换挖土，挖了一个小时才挖到光缆的另一头，接着挖出

两米够熔接的长度。加一段光缆熔接两个包。

市内管道光缆。接维修站维护人员上报某小区的一台光站的下行没信号，上行正常，而且小区的其他光站也都正常，我们到现场测试750米断，测试上行纤是，和资料上对照是到机房了。资料上显示分支光缆的长度是400米，由此判断断点是在主干光缆里，遇到这样的故障，断点是在主干光缆内，而且是只有一芯断，所以采取改用备用芯来解决这样的故障。在光交找到备用纤，首先测试纤芯的状态是否是正常的。经测试正常，然后把此备用纤芯熔接到A光站的下行纤，这样A光站的下行纤就连接到机房了。但是这样就需要机房来配合跳纤才能处理完成这样的故障。而单靠我们维护人员是不好完成的。

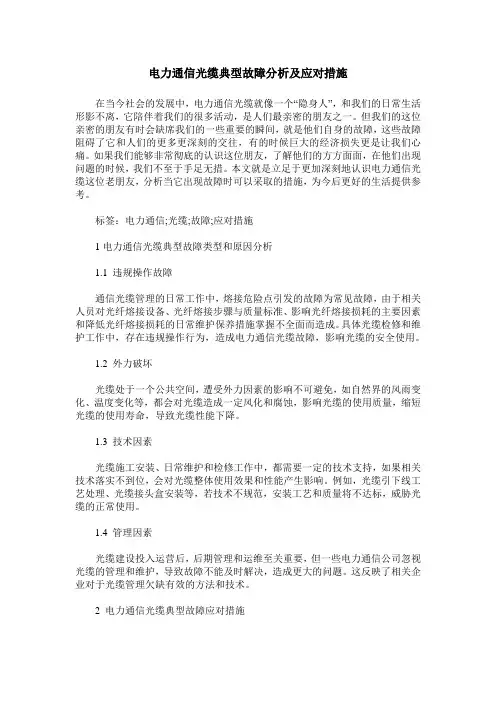

【摘要】光缆线路故障是指由于光缆线路由于受到外界因素及其自身原因引起的线路阻断。光缆阻断问题并非完全导致业务中断，对于造成业务中断的根据故障维修程序处理，不影响业务的根据割接程度处理。下文笔者将结合自身经验分析光缆线路故障的原因及相关的处理措施。

【关键词】光缆线路故障原因处理方法

随着时代的发展，光缆线路在人们生活与工作中得到了广泛的应用，而光缆线路易受到外界影响而发生故障，因此对光缆线路故障的研究具有重要的意义，是提高人们生活质量的重要措施之一。

结合光缆线路应用的经验得知，主要的故障类别有下列几项：一是光缆完

全断毁。若在故障现场两侧存在预留，进行集中预留，并加设接头进行处理;若故障点周边装有接头且具有足够的预留，则采取原接头的方式进行处理;对于无预留、无接头的情况，应使用续缆的措施处理。二是部分柬管断裂及单束管中光纤破损，在不影响其他光纤使用的情况下，应采取接续措施进行修复光纤。

外界因素的影响

一是挖掘设备的挖断。对于挖机挖断的故障，相关人员应打开故障点周边的人手井，检查光缆的受损情况.进行双向测试，并中断光缆;二是行车挂断。这类故障也应进行双向测试，检查光缆的断裂，在采取相应的措施处理;三是枪击。

自然环境造成的影响

这主要表现在小动物的撕咬、鸟类啄毁、火灾、洪水、地震、狂风、雷击等等情况。

光纤自身性能问题的影响

一是自然断裂。光纤的主要成分的塑料纤维及玻璃等，性能较脆，在使用过程中易产生静态疲劳，以致光纤老化最后断裂。另外接头盒渗水，增大光纤损耗量，也易造成自然断纤。二是温度影响。若环境温度过低，将使接头盒渗水结

冰，护套发生纵向收缩，增加光纤受到的压
