专家解析螺旋输送机消耗功率的设计
按有无螺旋轴的角度，螺旋输送机分为有轴螺旋输送机和无轴螺旋输送机两种形式，而从输送物料位移方向和角度来划分，螺旋输送机一般又分为水平固定式，倾斜式和垂直式螺旋输送机三大类型。水平固定式(微倾斜)螺旋输送机是实际应用中最为广泛的一种型式，其设计制造和性能参数相关研究比较成熟，垂直式螺旋输送机也是比较常用的一种类型，而倾斜式输送机按倾斜角度又分为微倾斜和大倾角倾斜螺旋输送机。微倾角输送机的倾角一般低于20°，与水平式输送机在相关设计计算是几乎一样，而大倾角螺旋输送机的倾角主要是大于20°小于90°，同水平式的输送机工作员原理差别较大，功率计算也复杂得多。
螺旋输送机是一种常用的不具有挠性牵引构件的连续输送设备，是工业生产和交通运输方面比较重要的机器设备，对于提高劳动生产效率，提高机器生产自动化能力都有着重大的现实意义。在国民经济生产中，因为其结构简单，密封性能好，操作安全方便及成本低等优点，它的应用已经是遍及各个行业，如采矿，化工，建材、冶金，机械制造，轻纺织工业，粮食等，主要是用于输送各类粉状，颗粒状和小块物料，不仅如此，在某些生产作业的过程当中还能实现某些工艺的处理。
螺旋输送机消耗功率作为设计螺旋输送机的一个非常重要的参数，其值的大小直接关系到螺旋输送机驱动电机的选用，其工作效率的高低，而且还在一定程度上影响到机器工作时的性能，比如，当取功率的值大于螺旋输送机的实际工作功率值时，不仅会造成资源的浪费，还会造成因物料的堆积而发生堵塞，影响了整个生产过程。当功率取值过于小时又会直接影响机器输送能力，不能完成作业。因此，在对螺旋输送机功率进行计算时误差不宜过大，要与实际生产作业的功率相符。然而在进行功率计算时，人们往往会采取微倾斜螺旋输送机的通用公式来计算大倾角输送机功率，但发现计算出来的理论值和实际值相差较大（理论值一般都小于实际值），虽说现在有的设计制造厂家通过经验对计算出来的结果加以调整，但在对不同螺旋输送机的功率进行计算时依然存在较大误差，并且对结果的调整范围较大，该计算方法起的作用性不大。
螺旋输送机消耗功率作为设计螺旋输送机的一个非常重要的参数，其值的大小直接关系到螺旋输送机驱动电机的选用，其工作效率的高低，而且还在一定程度上影响到机器工作时的性能，比如，当取功率的值大于螺旋输送机的实际工作功率值时，不仅会造成资源的浪费，还会造成因物料的堆积而发生堵塞，影响了整个生产过程。当功率取值过于小时又会直接影响机器输送能力，不能完成作业。因此，在对螺旋输送机功率进行计算时误差不宜过大，要与实际生产作业的功率相符。
螺旋输送机是一种常用的不具有挠性牵引构件的连续输送机械，是工业生产和交通运输方面比较重要的机器设备，对于提高劳动生产效率，提高机器生产自动化能力都有重大现实意义。在国民经济生产中，因其结构简单，密封性能好，操作安全方便及成本低等优点，它的应用已经遍及各个行业，如采矿，化工，建材，冶金，机械制造，轻纺织工业，粮食等，主要用于输送各种粉状，颗粒状和小块物料，不仅如此,在某些生产作业过程中还能实现某些工艺的处理。
按有无螺旋轴的角度，螺旋输送机分为有轴螺旋输送机和无轴螺旋输送机两种形式，而从输送物料位移方向和角度来划分，螺旋输送机一般又分为水平固定式，倾斜式和垂直式螺旋输送机三大类型。水平固定式(微倾斜)螺旋输送机是实际应用中最为广泛的一种型式，其设计制造和性能参数相关研究比较成熟，垂直式螺旋输送机也是比较常用的一种类型，而倾斜式输送机按倾斜角度又分为微倾斜和大倾角倾斜螺旋输送机。微倾角输送机的倾角一般低于20°，与水平式输送机在相关设计计算是几乎一样，而大倾角螺旋输送机的倾角主要是
大于20°小于90°，同水平式的输送机工作员原理差别较大，功率计算也复杂得多。
然而在进行功率计算时，人们往往会采取微倾斜螺旋输送机的通用公式来计算大倾角输送机功率，但发现计算出来的理论值和实际值相差较大（理论值一般都小于实际值），虽说现在有的设计制造厂家通过经验对计算出来的结果加以调整，但在对不同螺旋输送机的功率进行计算时依然存在较大误差，并且对结果的调整范围较大，该计算方法起的作用性不大。本文就此差异做一下探讨，针对有轴螺旋输送机，从以下几个方面去分析大倾角输送机同一般微倾斜螺旋输送机功率的差异，将给大倾角螺旋输送机的功率计算提供研究思路。
毕业设计说明书
摘要 皮带输送机是现代散状物料连续运输的主要设备。随着工业和技术的发展，采用大运量、长距离、高带速的大型带式输送机进行散状物料输送已成为带式输送机的发展主流。越来越多的工程技术人员对皮带输送机的设计方法进行了大量的研究。本文从胶带输送机的传动原理出发利用逐点计算法，对皮带输送机的张力进行计算。将以经济、可靠、维修方便为出发点，对皮带输送机进行设计计算，并根据计算数据对驱动装置、托辊、滚筒、输送带、拉进装置以及其他辅助装置进行了优化性选型设计。张紧系统采用先进的液控张紧装置，即流行的液压自动拉进系统。带式输送机是煤矿最理想的高效连续运输设备，与其他运输设备相比，不仅具有长距离、大运量、连续输送等优点，而且运行可靠,易于实现自动化、集中化控制,特别是对高产高效矿井，带式输送机已成为煤炭高效开采机电一体化技术与装备的关键设备。 关键词：皮带输送机;设计;拉紧装置
ABSTRACT Belt conveyor is the main component which is used to carry goods continued nowadays. With the development of the industry and technology, adopting to lager-amount long-length high –speed, the design method of large belt conveyor which is used to carry goods continued has been mostly studied. According to the belt conveyor drive principle, the paper uses point by point method to have a design, and with the given facts, magnize the model chose drive installment、roller roll belt pulling hydraulic. The drive installment adopts the advanced hydraulic soft drive system and hydraulic pull automatic system.Belt conveyor is the most ideal efficient coal for transport equipment, and other transport equipment, not only has compared long-distance large-capacity, continuous conveying wait for an advantage, and reliable operation, easy to realize automation, centralized control, especially for high yield and high efficiency mine, belt conveyor has become coal high-efficient exploitation mechatronics technology and equipment the key equipment. Key W ords: Belt conveyor;Design;Tensioning device
第三章带式输送机的设计计算 3.1 已知原始数据及工作条件 带式输送机的设计计算，应具有下列原始数据及工作条件资料 （1）物料的名称和输送能力： （2）物料的性质： 1）粒度大小，最大粒度和粗度组成情况； 2）堆积密度； 3）动堆积角、静堆积角，温度、湿度、粒度和磨损 性等。 （3）工作环境、干燥、潮湿、灰尘多少等； （4）卸料方式和卸料装置形式； （5）给料点数目和位置； （6）输送机布置形式和尺寸，即输送机系统（单机或多机）综合布置形式、地形条件和供电情况。输送距离、上 运或下运、提升高度、最大倾角等； （7）装置布置形式，是否需要设置制动器。 原始参数和工作条件如下： 1）输送物料：煤
2）物料特性：1）块度：0～300mm 2）散装密度：0.90t/3m 3）在输送带上堆积角：ρ=20° 4）物料温度：<50℃ 3）工作环境：井下 4）输送系统及相关尺寸：（1）运距：300m （2）倾斜角：β=0° （3）最大运量:350t/h 初步确定输送机布置形式，如图3-1所示： 图3-1 传动系统图 3.2 计算步骤 3.2.1 带宽的确定: 按给定的工作条件,取原煤的堆积角为20°。 原煤的堆积密度按900 kg/3m。
输送机的工作倾角β=0°。 带式输送机的最大运输能力计算公式为 Q sυρ =（3.2-1） 3.6 式中：Q——输送量（)/h t； v——带速（)/s m； ρ——物料堆积密度（3 kg m）； / s--在运行的输送带上物料的最大堆积面积, 2m K----输送机的倾斜系数 带速与带宽、输送能力、物料性质、块度和输送机的线路倾角有。当输送机向上运输时，倾角大，带速应低；下运时，带速更应低；水平运输时，可选择高带速.带速的确定还应考虑输送机卸料装置类型，当采用犁式卸料车时，带速不宜超过3.15m/s。 表3-1倾斜系数k选用表 输送机的工作倾角=0° 查DTⅡ带式输送机选用手册（表3-1）k可取1.00
操作规程编号：LX-FS-A26396 皮带输送机技术操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
皮带输送机技术操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 第一条交接班检查 1、巷道支护霸王幢是否完好牢固。 2、逐个托架是否稳固，托滚是否齐全，吊挂装置如钢丝绳，小链卡子等是否完好。 3、机头、机尾、减速机、拉紧装置，止逆装置（吴设计的除外）是否完好。 4、皮带有无损伤，皮带接头是否完好。 5、对各部固定螺丝，基础螺丝，对轮销子，接地线进行检查和紧固。 6、检查信号系统是否准确、可靠。 7、巷道瓦斯含量达0.5%时，不准开机。
第二条起动和运转 1、按规定的声光信号和逆煤流方向，逐台起动皮带输送机。 2、在运转中，皮带有轻微跑偏要经常校正，如遇有严重跑偏时应停机检查。 3、注意各部转动部件的声响，无震动、碰、卡等现象，如有怪音和杂音应停机检查。 4、各部温度正常，滚动轴承温度不超过75C，电动机温升不超过铭牌规定。 5、托滚转动灵活，不灵活和不转动的应及时处理。 6、禁止皮带机上乘人和运送其他物料，运转中不得进行检修工作。 7、凡是从皮带机一侧转到皮带另一侧的地方，都要设置“人行过桥”。
皮带输送机选型设计
胶带输送机的选型计算 一、概述 初步选型设计带式输送机，已给出下列原始资料： 1）输送长度m L 7= 2）输送机安装倾角?=4β 3）设计运输生产率h t Q /350= 4）物料的散集密度3/25.2m t =ρ 5)物料在输送机上的堆积角?=38θ 6)物料的块度mm a 200= 计算的主要内容为： 1)运输能力与输送带宽度计算； 2)运行阻力与输送带张力计算； 3)输送带悬垂度与强度的验算； 4)牵引力的计算及电动机功率确定。 二、原始资料与数据 1）小时最大运输生产率为A ＝350吨／小时； 2）皮带倾斜角度：?=4β 3）矿源类别：电炉渣； 4）矿石块度：200毫米； 5）矿石散集容重3t/m 25.2=λ； 6）输送机斜长8m ；
L ——输送机2-3段长度m 7； 1?——为槽形托辊阻力系数查带式输送机选型设 计手册04.01=?； β——输送机的倾角；其中sin β项的符号，当 胶带在该段的运行方向式倾斜向上时取正号； 而倾斜向下时取负号； 2-3段的阻力k F 为 N L q L q q F k 92.3807.0737.251997 .0035.07)55.9337.251(sin cos 0220-=??-???+=-+=ββ?）（ 式中： 0q ——每米长的胶带自重m N /37.251 2q ——为折算到每米长度上的上托辊转动部分的 重量，m N /,m N q /55.932.2/8.9212=?= 式中 2G ——为每组下托辊转动部分重量N ，m N /8.205 2l ——下托辊间距m ，一般取上托辊间距的2 倍；取m l 2.22= L ——输送机3~2段长度m 7； 2?——为槽形托辊阻力系数查带式输送机选型设 计手册035.02=? 不计局部阻力时的静阻力N F F F k zh w 99.204192.3891.2080=-=+= 2、局部阻力计算 （1）图1-1中1~2段和3~4段局部阻力。在换向滚筒处的阻力ht F 近似为：
一条平皮带输送机，皮带两侧辊子，中间搭在托板上运行，输送工件4KG，满载20件，皮带宽0.7米，输送速度16m/min，请问电机功率如何计算得出呀? 方法如下： 1、先计算传动带的拉力=总载重量*滚动摩擦系数 2、拉力*驱动轮的半径=驱动扭矩 3、根据传送速度，计算驱动轮的转速=传送速度/驱动轮的周长 4、电机的功率（千瓦）=扭矩（牛米）*驱动轮转速(转/分）/9550 5、计算结果*安全系数*减速机构的效率，选取相应的电动机。 追问 【一】公式 1. p=(kLv+kLQ+_0.00273QH)K KW 其中第一个K为空载运行功率系数，第二个K为水平满载系数，第三个K为附加功率系数。L为输送机的水平投影长度。Q为输送能力T/H.向上输送取加号向下取负号。 2. P=[C*f*L*（ 3.6Gm*V+Qt）+Q t*H]/367 公式中P-电动滚筒轴功率（KW） f-托辊的阻力系数，f=0.025-0.03 C-输送带、轴承等处的阻力系数，数值可从表1中查到；
L-电动滚筒与改向滚筒中心的水平投影（m） Gm-输送带、托辊、改向滚筒等旋转零件的重量，数值可从表2中查到； V-带速（m/s）； Qt-输送量（t/h），Qt=IV*输送物料的密度，有关数值可从表3中查到； IV-输送能力，数值可从表4中查到； H-输送高度（m）； B-带宽（mm） 【二】皮带输送机如何选择适合的电机功率 电机功率，应根据所需要的功率来选择，尽量使电机在额定负载下运行。 1、如果皮带输送机电机功率选得过小，就会出现“小马拉大车”现象，造成电机长期过载。 2、如果皮带输送机电机功率选得过大。就会出现“大马拉小车”现象，其输出机械功率不能得到充分利用，造成电能浪费。 3、一般情况下是根据皮带带宽、输送距离、倾斜角度、输送量、以及物料的特性、湿度来综合计算的。如果不知道皮带输送机该如何选择电机功率，可拨打机械服务热线。
带式输送机的选型计算 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
1 带式输送机的选型计算 1.1 设计的原始数据与工作环境条件 （1）工作地点为工作面的皮带顺槽 （2）装煤点的运输生产率，0Q =（吨/时）； （3）输送长度，L =1513m 与倾角β= 5以及货流方向为下运： （4）物料的散集密度，'ρ=3/m t （5）物料在输送带上的堆积角，θ=30 （6）物料的块度，a=400mm 1.2 运输生产率 在回采工作面，为综采机组、滚筒采煤机或刨煤机采煤时，其运输生产率应与所选采煤机械相适应。由滚筒采煤机的运输生产率，可知： 2.8360=Q （h t ） 1.3 设备型式、布置与功率配比 应根据运输生产率Q 、输送长度L 和倾角，设备在该地点服务时间，输送长度有无变化及如何变化确定设备型式。产量大、运距短、年限长使用DT Ⅱ型；运距大，采用DX 型的；年限短的采用半固定式成套设备；在成套设备中。由于是上山或下山运输和在平巷中输送距离变化与否采用设备也有所不同。根据本顺槽条件，初步选用 280SSJ1200/2?型可伸缩胶带输送机一部。其具体参数为： 电机功率：2?280kW 运输能力：1300h t / 胶带宽：1200 mm 带速： m/s
设备布置方式实际上就是系统的整体布置，或称为系统方案设计。在确定了输送机结构型式下，根据原始资料及相关要求，确定传动装置、改向滚筒、拉紧装置、制动装置以及其它附属装置的数量、位置以及它们之间的相对关系，并对输送线路进行整体规划布局。 功率配比是指各传动单元间所承担功率（牵引力）的比例。 1.4 输送带宽度、带速、带型确定计算 根据物料断面系数表，取458=m K 根据输送机倾角，取1=m C 则由式（），验算带宽 m C v K Q B m m 901.019.05.24582 .836'0 =???= ≥ρ 式（） 按物料的宽度进行校核，见式（） mm a B 9002003502200 2max =+?=+≥ 式（） 式中 m ax a —物料最大块度的横向尺寸，mm 。 则输送机的宽度符合条件 1.5 基本参数的确定计算 （1）q –—输送带没米长度上的物料质量，m kg /，可由式（）求的； m kg Q q /9.925 .26.32 .8366.30=?== ν 式（） （2）'t q ——承载托辊转动部分线密度，m kg /,可由式（）求的；
皮带输送机检修标准 一、皮带输送机检修内容 （1）定修内容 1、检查皮带磨损情况。 2、检查修换上下托辊及支架。 3、检查或更换减速箱润滑油。 4、检查修理防护罩。检查校正联轴器，更换易损件。 5、调整皮带松紧度、清理皮带及机架杂物。 6、检查滚筒磨损情况 7、修换清扫器装置。 8、视情况调整皮带张紧装置 （2）年修内容 1、包括定修内容。 2、检查皮带磨损情况，更换运输皮带。 3、各滚筒组件检查、修理或更换。 4、机架检查、修理或更新。 5、主驱动滚筒应解体检查修理或更换。 6、减速机检查、修理或更换轴、齿轮、机壳。 7、油漆防腐。 8、检查传动装置齿轮啮合及磨损情况。 9、各轴承清洗换油，调整间隙或更换。 10、检查张紧装置的好坏。 二、皮带输送检修方法及技术标准 （1）机架 1、机架检修更换的型钢应与原机架相同，焊接必须牢固中间架接头处左右、高低的偏移均不应超过1mm。 2、机架横向水平度允许偏差1／1000；直线度0.5／1000，机架纵向中心线与安装基准线的重合度允许偏差3mnl。 3、中间架间距的偏差不超过±1.5mm，中间架支腿对水平面的垂直度为3mm／m。 4、机架不得有裂纹或变形，基础或锚点要稳固可靠，固定机架螺栓应牢固，检修完工后投入运行时，机架不得有异常震动和移位。 （2）输送带 1、检查输送带的磨损情况，磨损量大的视情况更换胶带 2、使用过程中定期检查皮带的张力及跑偏情况，酌情调整从动滚筒螺旋张紧器使皮带张力适中并稳定运行，必要时更换 3、更换胶带时，首先要将受料斗非驱动端支腿拆除，拆除头部护罩。再设法将驱动端主梁固定住，松开螺旋张紧器并拆去非驱动侧支腿将皮带从一侧拽出。然后用同样的方法安装。 4、输送带接头后，接头两端输送带中心线在10m范围内的偏差σ≤5mm 5、接最后一个接头时，应将拉紧滚筒在距上极限位置100～150mm处固定，再拉紧输送带，直到空载段输送带挠度小于2/1000L为止。
皮带输送机的设计计算 1总体方案设计 1.1皮带输送机的组成 皮带输送机主要由以下部件组成：头架、驱动装置、传动滚筒、尾架、托辊、中间架、尾部改向装置、卸载装置、清扫装置、安全保护装置等。 输送带是皮带输送机的承载构件，带上的物料随输送带一起运行，物料根据需要可以在输送机的端部和中间部位卸下。输送带用旋转的托棍支撑，运行阻力小。皮带输送机可沿水平或倾斜线路布置。 由于皮带输送机的结构特点决定了其具有优良性能，主要表现在：运输能力大，且工作阻力小，耗电量低，皮带输送机的单机运距可以很长，转载环节少，节省设备和人员，并且维护比较简单。由于输送带成本高且易损坏，故与其它设备比较，初期投资高且不适应输送有尖棱的物料。 输送机年工作时间一般取4500-5500小时。当二班工作和输送剥离物，且输送环节较多，宜取下限；当三班工作和输送环节少的矿石输送，并有储仓时，取上限为宜。 1.2布置方式 电动机通过联轴器、减速器带动传动滚筒转动或其他驱动机构，借助于滚筒或其他驱动机构与输送带之间的摩擦力，使输送带运动。通用固定式输送带输送机多采用单点驱动方式，即驱动装置集中的安装在输送机长度的某一个位置处，一般放在机头处。 单点驱动方式按传动滚筒的数目分，可分为单滚筒和双滚筒驱动。对每个滚筒的驱动又可分为单电动机驱动和多电动机驱动。单筒、单电动机驱动方式最简单，在考虑驱动方式时应是首选方式。皮带输送机常见典型的布置方式如图1-1所示。 此次选择DTⅡ（A）型固定式皮带输送机作为设计机型。单电机驱动，机长10m，带宽500mm，上托辊槽角35°，下托辊槽角0°。DTⅡ（A）型固定
式皮带输送机是通用型系列产品，可广泛用于冶金、煤炭、交通、电力、建材、化工、轻工、粮食、和机械等行业。输送堆积密度为500～2500kg/m3的各种散状物料和成件物品，适用环境温度为-20～40℃。 图1-1 皮带输送机典型布置方式 1．3皮带输送机的整体结构 图1-2为此次设计的皮带输送机的整体结构 图1-2设计的皮带输送机的整体结构
页眉内容 济南大学泉城学院 毕业设计方案 题目带式输送机的设计 专业机械设计制造及其自动化 班级机设10Q4 学生董吉蒙 学号012 指导教师顾英妮 二〇一四年三月二十一日
学院泉城学院专业机械设计制造及其自动化 学生董吉蒙学号012 设计题目带式输送机的设计 一、选题背景与意义 随着工业化经济的不断增长,带式输送机作为输送行业中的重要设备,其技术发展已成为输送设备发展更替的重要标志之一。全球化经济的发展和提倡低能环保机械的倡导,设计出低能耗和环保新型带式输送机又成为众多工程技术人员的目标。 目前带式输送机的发展趋势主要集中在长距离、高速度、大运量、大功率等方向，其特点将得到充分的发挥，更具有现代物流发展意义，与传统的直线输送机搭接、汽车等其它运输工具相比具有明显的优点。 生产实践证明,带式输送机与其他运输机械相比,其相关技术指标都表现出明显的优越性,但作为机械设备来讲,都会有自身的不足之处,如通用带式输送机的运动零部件多,维护维修费用大问题、由于托辅的原因带速受限问题,再比如输送机的起动、输送带的振动易跑偏和摩擦起热等问题,近些年来,国内外研究机构对诸如此类的问题都做了大量的研究,相关的科学技术研究取得了重要的突破。 国内研究现状 尽管我国已拥有先进的软起动技术及多机功率平衡技术、中间驱动技术,而且掌握的技术完全可满足煤矿长距离带式输送机的需要,但由于国内输送带技术跟不上国外先进国家,带强受到限制,无法满足高强度带式输送机发展的需要。因此,输送机驱动系统必须尽量减少对输送机各部件的动负荷,控制对输送带的动张力,防止输送带在滚筒上的打滑,减小张紧行程。因此,输送机的起制动要求更高,据有关资料介绍,上运输送机最佳的起动特性曲线应为“S”形,有必要进一步研制新型启动技术和自动张紧技术。 国外研究现状 国外对于无辑式特种带式输送机的研究较早,成果也相对丰富。气垫式带式输送机最初始于荷兰,系统介绍气垫式带式输送机的文献出自荷兰TWERTE大学,一种供运送旅客用的气垫输送机取得专利,另外国外还有供搬集装箱的新型双气垫输送机。国外有关气塾带式输送机的专利有几十项,国外主要的生产厂家有,荷兰的Shiis公司,英国的Simon-Carves和Numec公司等,在初期阶段,国外的气垫带式输送机多用于输送面粉、谷物等密度较小的散状物料,近些年来,幵始用于输送憐酸盐、煤矿等密度较大且刚性大的物料,并逐渐向长距离、高运速和大运量上发展。 - 1 -
编订：__________________ 单位：__________________ 时间：__________________ 皮带输送机的安装安全技术措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-4632-26 皮带输送机的安装安全技术措施(正 式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、皮带机的安装技术措施 1、皮带机的安装和调整要按照地质参数和图纸进行。安装前要检查土建施工，查看地脚螺栓情况，检查皮带机各个部件的位置，根据地脚螺栓安装。 2、设备的安装首先进行驱动轮及底座的找平、找正工作，中心、标高、水平均达到图纸及规范要求后，将地脚螺栓预留口用水泥打实，并把设备基座和地脚螺栓紧固。 3、减速机及电机安装时要以驱动轮为基准进行调整，保证图纸及皮带机对各部位尺寸的要求。 4、皮带机头轮架、中间架及支腿安装要求符合规范和图纸要求，支架与输送机纵向中心应重合。 5、在起吊皮带机大型设备时，要保证顶帮起吊
物件可靠、牢固，起吊物件周围不得有人员站立、停留，严禁使用带安全隐患的起吊工具。 二、铺设皮带的安全措施 1、在铺设皮带前，清除整个通廊及使用场地，保证步道畅通无障碍。中间架托辊齐全，运转灵活。 2、铺设皮带所需工具必须齐全，非参加施工工作人员不得进入现场。 3、所设固定滑轮及钢丝绳均应以不妨碍皮带的通行为原则。 4、铺设皮带前对所有参加的施工人员进行安全教育、技术交底，抓好每一个环节，决不能因为失误造成安全事故和设备事故。 5、对接皮带时，必须把皮带用夹板加紧，并用吊链吃力拉紧，以防皮带打滑跑冒。 6、操作人员操作时一定要按操作规程进行操作，必须听从专业指挥人员调配、领导。 7、指挥应由专人指挥，信号要明确、统一，行动
TD75-800mm-75n带式输送机设计计算 原始参数及物料特性 1.山碧建材石料输送系统，输送能力：Q=400t/h 2.石料粒度：a=0-200mm 3.堆积密度（查表）：p =1700kg/m3 4.静堆积角：a =40。 5.机长Ln约75m 6.提升高度H=0 7?倾斜角度3 =0 初步设计给定： 二 、 带宽B=800mm 8. 9. 带速v=1.6m/s 10 上托辊间距a0=1200mm . 11 下托辊间距au=3000mm . 12 托辊倾角入=30° . 13 托辊辊径?89 . 14 导料槽长度4000mm . 15 输送带上胶厚4.5mn,下胶厚1.5mm . 16 拉紧装置：垂直重锤拉紧 . 17 因需双向运行，采用双头架形式 . 18 简图如下 .
二、计算 1.核算输送能力 Q=3.6Svkp 查表：由 a =40°,得 B =25°, S=0.0717 m2；S =0,得k=1 则Q=3.6Svk p =3.6*0.0717*1.6*1*1700=702t/h>400t/h ,满足要求。 2.核算带宽 B=2a+200=2*200+200=600mm<800m带宽满足粒度要求。 3.计算圆周驱动力和传动功率 (1)主要阻力FH FH二fLg[qro+qru+(2qB+qG)cos 5 ] 查表：f=0.03 (多尘、物料内摩擦大) G仁7.74KG,G2=7.15KG 则qro二G1/ a0=7.74/1.2=6.45kg/m,qru=G2/a仁7.15/3=2.38kg/m qG
二Q/(3.6v)=400/(3.6*1.6)=69.4kg/m
机械设计课程设计 设计计算说明书 设计题目：带式输送机传动装置设计设计者：BBB 学号： CCC 专业班级：机械X X X X 班 指导教师：余庆玲 完成日期： 2016年月日 北京交通大学海滨学院
目录 （注意：目录插入，最终自动生成如下目录，字体，五号宋体，行距1.5倍）一课程设计的任务……………………………………………………？ 二电动机的选择………………………………………………………？ 三传动装置的总传动比和分配各级传动比…………………………？ 四传动装置的运动和动力参数的计算……………………………… 五传动零件的设计计算……………………………………………… 六轴的设计计算…………………………………………………… 七滚动轴承的选择和计算…………………………………………… 八键连接的选择和计算……………………………………………… 九联轴器的选择……………………………………………………… 十减速器箱体的结构设计…………………………………………… 十一润滑和密封的选择………………………………………………… 十二设计总结………………………………………………………… 十三参考资料…………………………………………………………
一、课程设计的任务 1．设计目的 课程设计是机械设计课程重要的教学环节，是培养学生机械设计能力的技术基础课。课程设计的主要目的是： (1)通过课程设计使学生综合运用机械设计课程及有关先修课程的知识，起到巩固、深化、融会贯通及扩展有关机械设计方面知识的作用，树立正确的设计思想。 (2)通过课程设计的实践，培养学生分析和解决工程实际问题的能力，使学生掌握机械零件、机械传动装置或简单机械的一般设计方法和步骤。 (3)提高学生的有关设计能力，如计算能力、绘图能力以及计算机辅助设计(CAD)能力等，使学生熟悉设计资料(手册、图册等)的使用，掌握经验估算等机械设计的基本技能。 2．设计题目：带式输送机传动装置的设计 已知条件：每日两班制工作，传动不逆转，有轻微冲击，输送带速度允许误差为±5%。带式输送机已知条件如下： 3.设计任务 1．选择（由教师指定）一种方案，进行传动系统设计； 2．确定电动机的功率与转速，分配各级传动的传动比，并进行运动及动力参数计算； 3．进行传动零部件的强度计算，确定其主要参数； 4．对齿轮减速器进行结构设计，并绘制减速器装配图（零号图1张），减速器装配图俯视图手绘草图（2号图1张）； 5．校核中间轴的强度、轴承寿命、键强度；

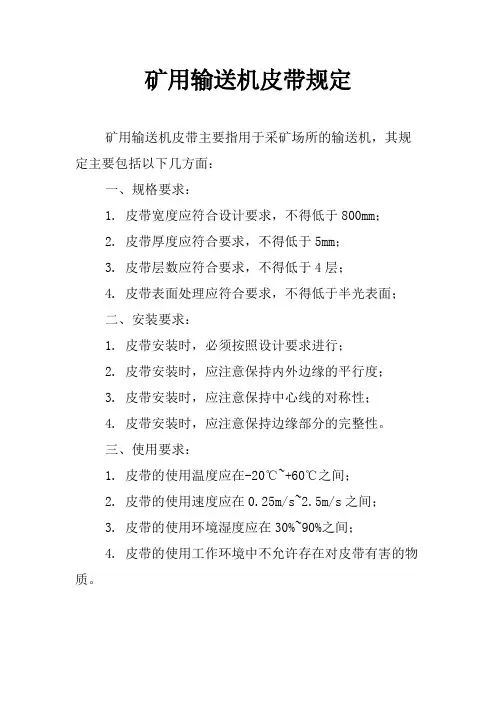

皮带输送机技术要求 一、输送带(占成本大约25％)： 1、输送带由增强材料(带芯)、芯层材料(贴胶)、覆盖胶、边胶组成。 ①、增强材料(带芯)：是输送带承载的关键，它决定了输送带的拉伸强度，能吸收物料对 输送带的冲击。 ②、芯层材料(贴胶)：使增强材料织物层之间具有良好的粘合强度，防止使用过程中带芯 出现分层。 ③、覆盖胶：具有保护增强材料、传递动力、输送物料、吸收物料的冲击、抵抗磨损。 ④、边胶：保护增强材料不受介质侵蚀，吸收来自输送带侧的挤压力，防止带芯出现分 层的现象。 2、输送带按覆盖层性能分：普通输送带、耐热输送带、阻燃输送带、耐磨输送带、防撕 裂输送带、耐寒输送带。 3、普通输送带按被输送物料的磨损性和冲击性分为三种，其代号分别为H、D、L， H___强划裂工作条件；D___强磨损工作条件；L___一般工作条件。 ①、H型：用于输送密度在2.5t/m3以下的常温、非腐蚀性大块物料。 ②、D型：用于输送密度在2.5t/m3以下的常温、非腐蚀性中、小块物料。 ③、L型：用于输送密度小、磨损性小的常温、非腐蚀性粉状物料。 4、输送带按增强材料的品种分：钢丝绳芯输送带、织物芯输送带、钢网输送带，其中织 物芯输送带又分棉帆布输送带CC、尼龙输送带NN、聚酯输送带EP、玻纤输送带GG、整芯输送带。 5、输送带按加工方式外形分：整芯输送带、叠层输送带、环形输送带、挡边带、花纹输 送带。 6、叠层式输送带带芯由天然纤维向合成纤维方向发展，由多层向少层方向发展，由低强 度、低模量向高强度、高模量方向发展，棉帆布输送带CC在国外已基本淘汰，在国内也逐渐被尼龙、聚酯织物输送带所取代。 7、输送带按边胶加工不同分：包边带、切边带。 8、输送带连接的方法有机械连接法、冷胶连接法、热硫化连接法三种，其中机械连接法 和冷胶连接法只适用于织物芯输送带，热硫化连接法适用于各种橡胶输送带。 ①、机械连接法：具有操作简单，接头的时间短的优点，但是接头强度低，一般只有输 送带强度的40％～50％。 ②、冷胶连接法：是以粘接胶为原料，将输送带连接在一起的方法，它具有接头强度高， 运行无噪音，无震动，操作简单，时间短的优点，接头强度一般达到输送带强度的60％～70％。 ③、热硫化连接法：是通过热硫化使输送带连接在一起的方法，它具有接头强度高，使 用寿命长特点，接头强度一般达到输送带强度的80％～90％，但接头的时间较长。 9、输送带热硫化连接要求： ①、皮带硫化接头粘接阶梯长度≥250mm(带宽B＞500～600)。 ②、皮带硫化粘接温度为130～150℃。 ③、皮带硫化加热时间为30～45分钟。
文件编号：GD/FS-5757 （安全管理范本系列） 皮带输送机设计计算对比 研究详细版 In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities. 编辑：_________________ 单位：_________________ 日期：_________________
皮带输送机设计计算对比研究详细 版 提示语：本安全管理文件适合使用于平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 皮带机技术设计主要是通过理论上的分析计算，确定合理的运行参数，选出满足生产要求的输送机各个部件，或者对选定的部件参数进行验算，完成输送线路的宏观设计。设计计算一般采用概算法或逐点法进行计算，得到驱动滚筒轴功率、电动机功率和各特性点张力，为部件选型打下基础。 在皮带机初步设计阶段，要计算出传动滚筒轴功率、电动机功率以及各特性点张力。通常采用概算法或逐点法计算上述数据，前者比较粗略，后者较精细。以某1米带宽固定带式输送机设计为例(布置图见下图)，其采用了头部传动、尾部改向、中部重锤
拉紧的结构方式，设计时先后采用了两种算法，最后对最终结果进行比较，收到了较好的设计效果。 概算法计算功率和各特性点张力 在初步设计阶段，确定原始条件:原煤比重γ、物料粒度X max、输送量Q=600t/h、倾角β=16°， 头部滚筒到尾部滚筒的水平中心距 Lh=162.2m， 垂直拉紧滚筒中心线距头部滚筒的水平距离Lh1=135.50m 托辊布置间距为：上托辊间距 l0=1.2m 下托辊间距l0'=3.0m 导料槽长度根据卸料情况布置长度 L=12.0m 预选带速v=2.0m/s后，算出带宽B=1m。
DTL80/40/96型煤矿井下用皮带输送机技术协议 一、总则 1、本技术要求适用于DTL80/40/96型煤矿井下用皮带输送机技术要求。它对该设备的设计选型、订货、现场安装、和现场验收等环节提出了具体的要求。 2、供方保证提供产品必须符合相关的国家和行业标准。 3、本技术要求所引用的标准若与供方所执行的标准发生矛盾时，按较高的标准执行。 4、本技术要求未尽事宜，由双方协商解决。 二、供货范围及明细 三、产品执行标准 1、GB3836.1-2010《爆炸性气体环境用电气设备第1部分通用要求》 2、GB3836.2-2010《爆炸性气体环境用电气设备第2部分隔爆型“d”》 3、GB18613-2012《中小型三相异步电动机能效限定值及能效等级》 4、GB/T10595-1989D带式输送机技术条件 5、MT/7901-2000《煤矿井下用伸缩带式输送机标准》 6、MT820-2006《煤矿用带式输送机技术条件》 7、阻燃输送带、滚筒包胶、托辊包胶安全性能应符合MT914-2002和MT830的规定 8、符合《煤矿安全规程》最新版要求
9、执行现行国家标准、行业标准以及现行国际标准化组织ISO等标准 四、使用条件 使用环境：最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）；有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。 五、主要技术参数 1、输送量：400吨/小时 2、输送长度：1000米 3、胶带速度：2.5m/s 4、储带长度：16米 5、油泵电动机：YBK2-180L-4，额定功率：22kW， 额定电压：1140/660V，额定转速：1480r/min。 6、油泵型式：齿轮定量泵，型号：CBGj2063/1025。 额定压力：25MPa 排量：63/25ml/r 油箱容积：280L 液压油型号：N68 换向阀型式：手控 工作压力：20MPa 工作压力：20MPa 工作流量：110L/min 7、行走机构：行走方式：履带式行走
皮带输送机设计计算对比研究 (新版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0053
皮带输送机设计计算对比研究(新版) 皮带机技术设计主要是通过理论上的分析计算，确定合理的运行参数，选出满足生产要求的输送机各个部件，或者对选定的部件参数进行验算，完成输送线路的宏观设计。设计计算一般采用概算法或逐点法进行计算，得到驱动滚筒轴功率、电动机功率和各特性点张力，为部件选型打下基础。 在皮带机初步设计阶段，要计算出传动滚筒轴功率、电动机功率以及各特性点张力。通常采用概算法或逐点法计算上述数据，前者比较粗略，后者较精细。以某1米带宽固定带式输送机设计为例(布置图见下图)，其采用了头部传动、尾部改向、中部重锤拉紧的结构方式，设计时先后采用了两种算法，最后对最终结果进行比较，收到了较好的设计效果。
概算法计算功率和各特性点张力 在初步设计阶段，确定原始条件:原煤比重γ、物料粒度Xmax、输送量Q=600t/h、倾角β=16°， 头部滚筒到尾部滚筒的水平中心距Lh =162.2m， 垂直拉紧滚筒中心线距头部滚筒的水平距离Lh1 =135.50m 托辊布置间距为：上托辊间距l0 =1.2m下托辊间距l0' =3.0m 导料槽长度根据卸料情况布置长度L=12.0m 预选带速v=2.0m/s后，算出带宽B=1m。然后初选聚酯帆布带EP-200，6层，计算输送带单位长度的质量q0 =16.28kg/m 1.1.选择托辊 根据运行条件及手册相关参数，先初选托辊型号，计算承载及
滚筒圆周率F=1000N，带速v=2.0m/s，滚筒直径D=500mm 滚筒圆周率F=900N，带速v=2.5m/s，滚筒直径D=400mm 一、传动方案拟定 第二组第三个数据：设计带式输送机传动装置中的一级圆柱齿轮减速器 （1）工作条件：使用年限10年，每年按300天计算，两班制工作，载荷平稳。 （2）原始数据：滚筒圆周力F=；带速V=1.4m/s； 滚筒直径D=220mm。 运动简图 二、电动机的选择 1、电动机类型和结构型式的选择：按已知的工作要求和条件，选用 Y系列三相异步电动机。 2、确定电动机的功率： （1）传动装置的总效率： η总=η带×η2轴承×η齿轮×η联轴器×η滚筒 =×××× = (2)电机所需的工作功率： Pd=FV/1000η总 =1700×1000× = 3、确定电动机转速： 滚筒轴的工作转速： Nw=60×1000V/πD =60×1000×π×220 =min 根据【2】表中推荐的合理传动比范围，取V带传动比Iv=2~4，单级圆柱齿轮传动比范围Ic=3~5，则合理总传动比i的范围为i=6~20，故电动机转速的可选范围为nd=i×nw=（6~20）×=729~2430r/min 符合这一范围的同步转速有960 r/min和1420r/min。由【2】表查出有三种适用的电动机型号、如下表 方案电动机型号额定功率电动机转速（r/min）传动装置的传动比 KW 同转满转总传动比带齿轮 1 Y132s-6 3 1000 960 3 2 Y100l2-4 3 1500 1420 3 综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，比较两种方案可知：方案1因电动机转速低，传动装置尺寸较大，价格较高。方案2适中。故选择电动机型号Y100l2-4。 4、确定电动机型号 根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为 Y100l2-4。 其主要性能：额定功率：3KW，满载转速1420r/min，额定转矩。 三、计算总传动比及分配各级的传动比 1、总传动比：i总=n电动/n筒=1420/= 2、分配各级传动比
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 煤矿皮带输送机安装安全技术 措施(2020版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
煤矿皮带输送机安装安全技术措施(2020 版) 一、工程概况 1211工作面运输巷设计全长300米，为满足1211对拉采煤的运输，决定在1211工作面运输巷安装一部可伸缩皮带机，皮带机运输距离300米。为保证皮带机安装施工安全和施工质量特制定本措施。 二、安装时间：2012年7月15日--7月22日 三、安装地点：1211工作面运输巷 四、施工组织： 施工负责人：、、 技术负责人：、、、、 五、施工前的准备工作 1、组织有关安装人员熟悉施工现场，根据具体情况制定出切实
可行的施工方案，然后编写施工安全技术措施。 2、按照安装图纸，熟悉设备结构、组成，并在地面进行预安装。 3、准备好施工中所需的工器具、安装材料。 六、施工方案 先将所要安装的皮带机各组装部件运到施工地点，并按照安装顺序将部件摆放好，根据安装图纸将皮带机组装好并将机头、机尾用地锚固定牢固。将皮带按照要求放好，穿好小架，安装架杆及槽型、平行托滚，然后张紧皮带并调试运行。 七、施工步骤 1、准备好施工所用的工具、材料。 2、下井前由施工负责人向所有工作人员传达施工安全技术措施，讲清工作内容、步骤、分工和安全注意事项。 3、做好起吊设备和起吊用钢丝绳及绳套的检查，合乎要求后才准予使用。 4、对安装皮带的顺槽底板进行清理，尽量保证地板水平或保持平缓过度，特别是机头要保证巷道高度满足安装要求，与附近的其
1 带式输送机的选型计算 1.1 设计的原始数据与工作环境条件 （1）工作地点为工作面的皮带顺槽 （2）装煤点的运输生产率，0Q =836.2（吨/时）； （3）输送长度，L =1513m 与倾角β= 5以及货流方向为下运： （4）物料的散集密度，'ρ=0.93/m t （5）物料在输送带上的堆积角，θ=30 （6）物料的块度，a=400mm 1.2 运输生产率 在回采工作面，为综采机组、滚筒采煤机或刨煤机采煤时，其运输生产率应与所选采煤机械相适应。由滚筒采煤机的运输生产率，可知： 2.8360=Q （h t ） 1.3 设备型式、布置与功率配比 应根据运输生产率Q 、输送长度L 和倾角，设备在该地点服务时间，输送长度有无变化及如何变化确定设备型式。产量大、运距短、年限长使用DT Ⅱ型；运距大，采用DX 型的；年限短的采用半固定式成套设备；在成套设备中。由于是上山或下山运输和在平巷中输送距离变化与否采用设备也有所不同。根据本顺槽条件，初步选用280SSJ1200/2?型可伸缩胶带输送机一部。其具体参数为： 电机功率：2?280kW 运输能力：1300h t / 胶带宽：1200 mm 带速：2.5 m/s
设备布置方式实际上就是系统的整体布置，或称为系统方案设计。在确定了输送机结构型式下，根据原始资料及相关要求，确定传动装置、改向滚筒、拉紧装置、制动装置以及其它附属装置的数量、位置以及它们之间的相对关系，并对输送线路进行整体规划布局。 功率配比是指各传动单元间所承担功率（牵引力）的比例。 1.4 输送带宽度、带速、带型确定计算 根据物料断面系数表，取458=m K 根据输送机倾角，取1=m C 则由式（7.1），验算带宽 m C v K Q B m m 901.01 9.05.24582.836'0=???=≥ ρ 式（7.1） 按物料的宽度进行校核，见式（7.2） mm a B 9002003502200 2max =+?=+≥ 式（7.2） 式中 m a x a —物料最大块度的横向尺寸，mm 。 则输送机的宽度符合条件 1.5 基本参数的确定计算 （1）q –—输送带没米长度上的物料质量，m kg /，可由式（7.3）求的； m kg Q q /9.925.26.32.8366.30=?== ν 式（7.3）
