电源线检验作业指导书
更多免费资料下载请进：https://www.doczj.com/doc/5915057537.html,好好学习社区

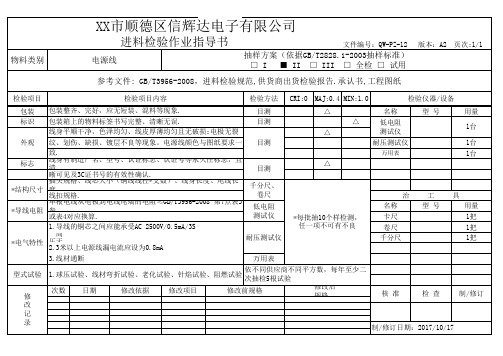

电源线检验作业指导书
作业指导书和操作规程的不同 作业指导书是指为保证过程的质量而制订的程序。 可理解为一组相关的具体作业活动或过程（如抹灰、砌砖、插件、调试、装配、完成某项培训）。 -作业指导书也是一种程序，只不过其针对的对象是具体的作业活动，而程序文件描述的对象是某项系统性的质量活动。 -作业指导书有时也称为工作指导令或操作规范、操作规程、工作指引等。 ·作业指导书的作用 -是指导保证过程质量的最基础的文件和为开展纯技术性质量活动提供指导。 -是质量体系程序文件的支持性文件。 b. 作业指导书的种类 ·按发布形式可分为： -书面作业指导书； -口述作业指导书； -计算机软件化的工作指令； -音像化的工作指令。 ·按内容可分为： -用于施工、操作、检验、安装等具体过程的作业指导书； -用于指导具体管理工作的各种工作细则、导，则、计划和规章制度等； -用于指导自动化程度高而操作相对独立的标准操作规范。 c. ISO9000系列标准中对作业指导书的要求 · "如果没有作业指导书就不能保证5质量时，则应对生产和安装方法制订作业指导书"（GB/T19001－ISO9001－－9. 1）。 ·生产作业可由作业指导书规定到必要的程度。应对工序能力进行研究以确定工序的潜能。整个生产中使用工艺规定也应写成书面文件，务个作业指导书中均应引用。作业指导书中应明确规定圆满完成工作以及符合技术规范和技术标准的准则。……（GB/T19004－ISO9004－－10. 1. 1）。 · "应按照质量体系的规定对作业指导书，规范和图样进行控制"（GB/T19004－ISO9004－－11. 5）。
2. 作业指导书的内容 常用的作业指导书、工作细则、标准、作业规范通常应包含的内容. 3. 作业指导书的编号与管理 a. 基本要求 ·内容应满足 -5W1H原则 任何作业指导书都须用不同的方式表达出： Where：即在哪里使用此作业指导书； Who：什么样的人使用该作业指导书； What：此项作业的名称及内容是什么； Why：此项作业的目的是干什么； How：如何按步骤完成作业。 -"最好，最实际"原则 最科学、最有效的方法； 良好的可操作性和良好的综合效果。 ·数量应满足 -不一定每一个工位，每一项工作都需要成文的作业指导书； -"没有作业指导书就不能保证质量时"才用； -描述质量体系的质量手册之中究竟要引用多少个程序文件和作业指导书；就根据各组织的要求来确定； -培训充分有效时，作业指导书可适量减少 -某获证企业质量手册中引用的作业指导书清单，详见附表16。 ·格式应满足 -以满足培训要求为目的，不拘一格； -简单、明了、可获唯一理解； -美观、实用。 b. 编写步骤 ·见作业指导书编写流程图 ·流程图说明 -作业指导书的编写任务一般由具体部门承担； -明确编写目的是编写作业指导书的首要环节；
全站电缆敷设及二次接线作业指导书 批准：日期：年月日 审核：日期：年月日 日期：年月日编写：日期：年月日 中国能源建设集团江苏省电力建设第三工程公司 霞浦延亭风电场工程土建施工及设备安装调试工程项目部 年月日
目录 一、适用范围 (1) 二、编制依据 (1) 三、作业流程: (1) 四、工艺流程说明及主要质量控制要点 (3) 五、危险点辨识及预控措施： (6) 六、工艺质量要求： (8) 七、质量通病防治措施： (9) 八、强制性条文： (10)
一、适用范围 本作业指导书适用于霞浦延亭风电场工程土建施工及设备安装调试工程。 二、编制依据 三、作业流程: 电缆敷设作业流程图
电缆二次接线施工流程图
四、工艺流程说明及主要质量控制要点 4.1作业准备 4.1.1、人员配备 4.1.2、材料准备 4.1.3、主要工器具及仪器准备 4.2电缆辅助设施 4.2.1电缆埋管在施工前应净管，除去管内铁屑和毛刺，管口应胀成喇叭形，并涂防锈漆，以 防锈蚀和便于施工。电缆埋管材料采用热镀锌钢管，管子的弯曲半径不小于公称直径的10倍，每根管路弯头不宜超过3个，直角弯头不宜超过2个，埋管深度不宜小于0.5米。 4.2.2固定电缆支架、层架用的扁钢，应全部不间断地焊牢，并与主接地网相连；所有固定电 缆支架，层架用的扁钢及其钢构埋件均需热镀锌处理。电缆沟中，两个沟架的水平距离不超过 0.8米。 4.3电缆布置设计 4.3.1电缆排列应符合下列要求： 电力电缆和控制电缆不应配置在同一层支架上。
4.3.2电力电缆敷设在同一通道中位于同侧的多层支架上时，由下至上为高压电力电缆、低压电力电缆、直流电缆、照明电缆、控制电缆、通讯电缆。动力电缆相互间保持一倍电缆外径的空隙，控制电缆可以紧靠敷设或多层叠置，但严禁将1kV以上的动力电缆与控制电缆同时配置在同一层支架上。 4.3.3编制电缆敷设顺序表，作为电缆敷设和布置的依据。电缆敷设顺序表应包含：电缆的敷设顺序号、电缆的设计编号，电缆敷设的起点、终点，电缆的型号规格，电缆的长度。 编制电缆敷设顺序表的要求： 4.3.4应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少换盘次数。 4.3.5应使得电缆敷设时排列整齐，走向合理，不宜交叉。 4.3.6在确保走向合理的前提下，同一层面应尽可能考虑连续施放同一种型号、规格或外径接近的电缆。 4.4电缆的敷设 4.4.1按照电缆敷设顺序表或排列布置图逐根施放电缆。电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得有压扁、绞拧、护层折裂等机械损伤。电缆敷设时应排列整齐，不宜交叉，及时加以固定，并装设标志牌。标志牌的装设应符合下列要求 4.4.2在电缆终端头、隧道及竖井的上端等地方，电缆上应装设标志牌。 4.4.3标志牌上应注明电缆电缆编号、电缆型号、规格及起讫地点。标志牌应使用微机打印，字迹清晰不易脱落，挂装应牢固，并与电缆一一对应。 4.4.4电缆线路路径上有可能使电缆受到机械性损伤、化学作用、地下电流、振动、热影响、腐植物质、虫鼠等危害的地段，应采取保护措施。 4.4.5电缆的最小弯曲半径应符合表的要求： 电缆最小弯曲半径 注 D为电缆外径 4.4.6所有电缆敷设时，电缆沟转弯、电缆层井口处的电缆弯曲弧度一致、过渡自然，敷设时人员应站在拐弯口外侧。所有直线电缆沟的电缆必须拉直，不允许直线沟内支架上有电缆弯曲或下垂现象。 4.4.7电缆敷设完毕后，应及时清除杂物，盖好盖板。必要时，尚应将盖板缝隙密封。 4.4.8光缆敷设应在电力电缆、控制电缆敷设结束后进行。对于非金属加强型进所光缆，应按照有关规定全线穿设PVC保护管，对于厂家提供的尾纤光缆，应穿设PVC软管，有条件时
电子物料检验作业指导书 一、目的 为了规范电子物料来料检验及抽料度划，满足市场产品要求。 二、范围： 适用所有机型的电容排、电阻排、坦电容、晶振、石英晶体、震荡器、滤波器、变压器、耦合器、晶体管、场效应管、二极管、发光二极管、三极管、功放、功放控制器、红外管、SMT电阻、SMT电容、SMT电感、峰鸣器、ESD 管来料、压敏电阻、纽扣电池、IC、QFP、BGA、屏蔽罩等贴片电子类来料。 三、检验设备、方法、环境: 3.1、检验环境准备： 3.1.1、照明：室内照明，450LUX以上，10倍放大镜，必要时备用50倍以下显微镜； 3.1.2、 ESD防护，必须佩戴良好的静电防护措施（佩戴静电手套与静电 手环，手环接上静电接地线）ESD必须符合要求（桌面对地阻抗小 于2欧姆，桌面的绝缘阻抗：1*10^6—1*10^9等）； 3.1.3、检验前需要确认工作平台的清洁 3.2、外观检验方法： 3.2.1、对于包装、料号、封装等项目的外观检查，只需要目视检查就可以。 3.2.2、对于尺寸、平面度、曲翘等要用10倍以上放大镜、显微镜，塞尺等工具检验。
3.3、检验工具/仪器： 3.3.1、游标卡尺、平面台、塞尺； 3.3.2、10倍放大镜、显微镜。 四、特殊定义： 4.1.标准： 4.1.1允许标准（Accept Criterion）：包括理想状况、允许状况、拒 收状况三种状况。 4.1.2 理想状况（Target condition）：此组装情形接进理想或完美的 组装结果，良好的组装可靠度。 4.1.3 允许状况（Accept criterion）：此组装未达到理想组装结果，但能维持组装可靠度，视为合格。 4.1.4 拒收状况（Reject criterion）：此组装不能符合标准，影响公司组装产品功能，视为不合格。 4.2.缺点定义： 4.2.1 致命缺点（critical defect）：足以造成人或机器产生伤害， 或危及生命财产的安全的缺点，我们称为致命缺点,以CR表示； 4.2.2主要缺点（major defect）:缺点已造成制品实质功能失去实 用性或可靠度降低，产品损坏，功能不良，称之为主要缺点， 以MA表示； 4.2.3 次要缺点（minor defect）:缺点并无造产品的实用性，且仍
渗透检验作业指导书要点 l.工程概况及工程量 1.1.工程概况： 主要介绍工程名称、规模、特点及施工环境。 1.2.工程量： 分类统计需进行渗透检验的工件及焊接接头的名称、规格、数量。 2.编制依据： 列出与渗透探伤相关的所有设计图纸，技术、质量、安环相关的规程、规 范。 3.作业活动中的组织分工和人员职责 3.1作业的组织分工(与相关作业和其他专业的分工) 明确检验委托、检验作业、结果反馈的责任部门和传递渠道。 3.2作业人员的职责(空表格) 列出参加渗透检验工作人员的岗位名称和职责,应包括技术员、班组长、检验作业人员。 4.作业前必须具备的条件和应作的准备： 4.1技术准备 4.1.1接受委托并察看现场(审核委托项目是否齐全、环境条件是否具备) 4.1.2根据委托和通用工艺文件编制工艺卡（至少应包括以下方面） 采用的渗透液的类型及型号
采用的灵敏度试片 采用的渗透方法 采用的观察和记录方法 环境温度及检验参数 执行的标准 安全注意事项 4.1.3对作业人员进行安全技术交底. 4.1.4选择好渗透探伤剂类型及进行灵敏度校验合格 4.1.5辅助工器具及防护用品的准备完毕 4.2作业人员(配置、资格) 4.2.1 探伤人员必须持有电力工业无损检测人员资格证书，且在有效期内。 探伤报告必需由Ⅱ级或Ⅱ级以上的渗透探伤人员签发。 4.2.2探伤人员矫正视力不得低于1.0,且没有色盲、色弱。 4.2.3 检验辅助工必须经过安全和专业技能培训,合格后方可上岗。 4.2.4. 作业过程中要认真按作业指导书和工艺卡进行检验。 4.2. 5. 必须遵守现场安全规程和其它有关规定。 4.2.6. 不具备安全作业条件时探伤人员有权停止工作。 4.2.7. 人员最低配备:持证人员1-2名(Ⅱ级);检验辅助工1-2名 4.3作业机具（包括配置、等级、精度等） 4.3.1所配备的工器具（包括渗透探伤试块、操作工具、通讯工具等）。 4.3.2所需仪器、仪表的规格和精度（包括渗透剂、显像剂、温度计等)
电线电缆 1 范围 1.1本细则规定了电线电缆的检测项目、检测方法、判定依据、检测环境条件、检测程序、原始记录、检测报告等。 1.2本细则适用于电线电缆的检测。 2 规范性引用文件 2.1 GBl250—1989 《极限数值的表示方法和判定方法》 2.2 GB／T2951—2008《电缆绝缘和护套材料通用实验方法》2.3 GB5013-2008《额定电压450／750V及以下橡皮绝缘电缆》2.4 GB5023—2008《额定电压450／750V及以下聚氯乙烯绝缘电缆》 2.5 GB／T3956—2008《电缆的导体》 2.6 GB 8170-1987 《数据修约规则》 2.7 GB／T3048—2007《电线电缆电性能试验方法》 3 检测项目参数及仪器设备要求
４接样或抽样 4.1委托检测 4.1.1接样人员检查样品数量及样品技术要求是否符合规范规定的要求。 4.1.2检查样品是否见证送检或伴送，委托单是否签字盖章齐全等。 4.1.3检查委托单填写是否明确，如产品种类、数量、检测项目、技术要求等。 4.1.4检查样品状态，与委托人进行必要的确认，判定所检测样品是否满足检测标准要求。 4.2抽样检测 4.2.1同一规格电线抽取2x100m作为被测试样，(从被测电缆或软线试样或电缆的护套试样上切取足够长的样段，供制取老化前拉力试验用试件至少5个和供电缆标准对护套材料规定的老化后拉力试验所需试件数量。注意制备每个试件需要长度约100mm。) 4.2.2抽取样品时需有受检方代表及第三方代表在场的情况下共同抽取，并在抽样单上签章：一旦抽样完毕，立即对样品贴上加盖本中心公章和受检方代表及第三方代表签字的封条，并对抽取样品采取有效保管、运输措施。 4.2.3如是工程上使用的材料，严格按照<苏建质(1998)270号>的规定进行。 4.2.4检查抽样单、登台账是否要求内容逐项填写清楚明确。 5 检测前检查 5.1检查检测任务（流程）单与样品和有关资料是否相符。被检样品数量、尺寸、规格等是否符合检测执行标准的要求。检测人员对不符合要求的样品，有权暂时停止检验，写明原
作业指导书 批准人： 颁布日期： 实施日期： 审核： 编写：
职业道德规 一、服从领导的统一安排，统一指挥。 二、爱岗敬业，积极热忱，恪尽职守，始终如一。 三、提高技能，持证上岗，无上岗证及不能胜任者不得独立操作报出 数据。 四、以科学严谨的态度、公正无私的作风对待检验工作。 五、不欺瞒客户，不得以不正确或无效的检验方法进行检验。 六、工作期间精力集中，不得漫不经心或擅自离岗。 七、不虚报、空报数据，以实测结果为准。 八、保质保量及时地完成检验工作。 九、有问必答，有惑必解，体现全方位高效优质服务。 十、衣帽整齐干净，室环境清洁。
目录 第一章高压试验 第二章导体电阻试验 第三章绝缘电阻试验 第四章绝缘厚度试验 第五章外形尺寸试验 第六章附表
第一章电压试验 1.1适用围 本作业指导书适用于工业与民用建筑及一般构筑物所采用的电线电缆的性能试验。 1.2依据标准 GB 50303-2002 《建筑电气工程施工质量验收规》 GB/T3048.8-2007《电线电缆电性能试验方法第8部分：交流电压试验》 GB/T5023.2-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法》 GB/T5013.2-2008《额定电压450/750V及以下橡皮绝缘电缆第2部分：试验方法》 1.3仪器设备 SBJ-Ⅰ型工频高压试验设备 1.4试验方法 1.4.1先将电缆在温度为20±5℃水槽浸水一小时，试样两个端部伸出水面的长度应不小于200mm，且应保证在规定的试验电压下不发生沿其表面闪络放电。
1.4.2应按规定接线方式接线，也可采用其他接线方式，但必须保证试样每一线芯与其相邻线芯之间，至少经受一次按产品标准规定的工频电压试验。 1.4.3打开电源开关，按加压启动按钮，开始施加电压，对试样施加电压时，应当从足够低的数值（不应超过产品标准所规定试验电压值的40%）开始，以防止操作瞬变过程而引起的过电压影响；然后应缓慢地升高电压，以便能在仪表上准确读数，但也不能升得太慢，以免造成在接近试验电压时耐压时间过长。当施加电压超过75%试验电压后，只要以每秒2%的速率升压，一般可满足上述要求。当达到要求电压时，开始设定加压时间，当达到规定时间后，不发生击穿现象，则说明电缆耐压符合要求。 1.4.4当检测耐压结束后，降低电压，直至低于所规定的试验电压值的40%，然后再切断电源，以免可能出现瞬变过程而导致故障或造成不正确的试验结果。 1.5试验结果及评定 1.5.1试样在施加所规定的试验电压和持续时间无任何击穿现象，则可认为该试样通过耐受工频电压试验。 1.5.2试验中如发生异常现象，应判断是否属于“假击穿”。假击穿现
碳酸饮料生产作业指导书 1、目的 指导生产人员生产操作，使碳酸饮料生产操作规化、标准化、程序化。 2、适用围 适用于本公司碳酸饮料的生产操作。 3、职责 3.1生产车间负责碳酸饮料的生产操作，并负责进行记录。 3.2检验室负责在制品质量检查，并负责不合格品的处置 4、作业过程 4.1工艺流程 见文件《生产工艺流程图》 4.2作业流程 4.2.1原料验收 选用符合产品标准的各类食品用原辅料，已实行生产许可证管理的原果浆、果葡糖浆、白砂糖、食品添加剂等产品须采购有食品生产许可证（QS证书）的产品。按《进货查验及记录规》的规定进行验收，不合格原料严禁投入生产。食品生产用各类原料必须使用食品级原料，农产品应新鲜良好，无萎缩、畸形、病虫及霉烂现象，不得使用来历不明的原料进行生产。食品添加剂的使用围和添加量应严格按照GB2760的规定。 4.2.1工艺水制取 4.2.1.1每天生产前，对砂滤罐、碳滤罐进行5~10分钟“反、正”冲，直到排出之水无杂质。 4.2.1.2经砂滤、碳滤制取初滤水入水罐中备用。 4.2.1.3生产时打开初滤水罐底阀，并开启紫外线灭菌器，启水泵经5u和1u精滤和紫外线消毒器消毒以制取精滤工艺水，供生产备用。 4.2.2溶糖工序 4.2.2.1根据配方要求准确称取并经复核无误之相应份量之果葡糖浆，加入350kg纯净水（属本日第一次生产时需先排出管前一天所残存的纯净水约3~5分钟），使其完全溶解
并继续加热至90±2℃，保温20分钟。 4.2.2.2保温结束后，启动泵把溶糖缸管道的糖浆回流到溶糖缸（持续3分钟）后，启动冷却水塔，并把糖浆经过5μ过滤器和板式换热器冷却至45℃±5℃，放至对应的调配缸。 4.2.3 配料调配 4.2.4.1调配操作员按产品配方单规定的原料品种、数量和投料顺序，在“关键质量控制点监控记录上”登记好用量，复核查对无误后，严格按工艺规程进行投料、操作，严禁将不合格的原材料投料生产。 4.2.4.2然后按原辅料加入顺序：①原糖浆②防腐剂③甜味剂④酸味剂⑤香精⑥色素，最后加水定容，分别按配方要求称取并复核无误以上原辅料，并用水溶解逐次加入已开启搅拌器之配料缸，再停止搅拌，继续加工艺水至2000L或6000L刻度处，并继续开启搅拌器搅拌15分钟以上，然后取样进行理化检验和外观检查，符合要求即打开底阀，启泵经过滤器过滤泵入高位缸。 4.2.4汽水混合碳酸化 经水处理后的纯水，经脱氧后，注入经汽化的二氧化碳进化碳化制冷，制冷温度保持10℃以下。制冷后与调配后的溶液进行混合，完成汽水混合碳酸化工序。详见操作见文件《汽水的混合碳酸化作业指导书》 4.2.5灌装工序 4.2. 5.1上罐、罐清洗消毒 1）上罐人员上罐前先检查叉车叉来的空罐是否与所生产的产品品种相符，确认后，割掉包装带，撕去缠绕薄膜，将空罐版小心地推入上罐升降斗，然后开启升降机，将空罐版最上层空罐升至与上罐台处同一平面即停止。 2）上罐人员在接到生产指令时，开启上罐台输送链板和输罐链条，将最上层空罐用干净之木棍慢慢推进入上罐台输送链板上，由输送链板输送至输罐链条上，最后输送至自动洗罐处，罐身经清洗、消毒后进入灌装间。 3）当输送链板上有倒罐时，应及时扶正；当输罐链条上有倒罐或卡罐时，应及时停机清出。 4）需换产品品种时，在接到机房信号时，停止上罐，将剩余空罐通过上罐升降机放下并
电力电缆绝缘电阻测试作业指导书 试验目的： 绝缘电阻的测量是检查电缆绝缘最简单的方法。通过测量可以检查出电缆绝缘受潮老化缺陷，还可以判别出电缆在耐压试验时所暴露出的绝缘缺陷。同时，绝缘电阻合格是开展电力电缆现场交接交流耐压试验以及线路参数测试的一个先决条件。当电缆主绝缘中存在部分受潮、全部受潮或留有击穿痕迹时，绝缘电阻的变化取决于这些缺陷是否贯穿于两级之间。如缺陷贯穿两级之间，绝缘电阻会有灵敏的反映。如只发生局部缺陷，电极间仍保持着部分良好绝缘，绝缘电阻将很少降低，甚至不发生变化。因此，绝缘电阻只能有效地检测出整体受潮和贯穿性的缺陷。 试验仪器： 0.6/1kV电缆用1000V兆欧表 0.6/1kV以上电缆用2500V兆欧表；6/6kV及以上电缆也可用5000V兆欧表，外护套、内衬层的测量用500V兆欧表。 试验接线： 电缆主绝缘电阻测量接线图如下图1-1所示：
图1-1 电缆主绝缘电阻测量接线图 电缆外护套绝缘电阻测量接线图如下图1-2所示： 图1-2 电缆外护套绝缘电阻测量接线图 试验步骤： （1）试验前兆欧表的检查： 试验前对兆欧表本身进行检查，将兆欧表水平放稳。 1)手摇式兆欧表在低速旋转时或者电动兆欧表接通后，用导线瞬时短接L和E端子，其指示应为零。 2)开路时，接通电源或兆欧表达到额定转速时，其指示应指正无穷。 3)断开电源，将兆欧表的接地端与被试品的地线连接。 4)兆欧表的高压端接上屏蔽连接线，连接线的另一端
悬空，再次接通电源或驱动兆欧表，兆欧表的指示应无明显差异。 （2）电缆主绝缘绝缘电阻测量接线： 1)接地线接至兆欧表的“E”端。 2)外护套外表面半导体（石墨）层接地，没有的可利用土壤或注水等措施接地。 3)金属外套、屏蔽层、铠装引出线端接地。 4)缆芯引线端子应接兆欧表的“L”端，接完后将放电棒取下。 5)检查接线正确，工作人员与施加电压部位保持足够的安全距离，操作人员得到工作负责人许可后，开始测量。 6)打开电源开关，根据被试品电压等级选择表记电压量程，开始测量。 7)测试数据稳定，停止测量，读取并记录60S时测得的绝缘电阻。 8)放电完毕，首先断开仪器总电源。 9)用放电棒将高压端充分放电后，拆除高压测试线。 10)拆除仪器端高压线，最后拆除仪器接地线，结束试验。 （3）电缆外护套绝缘电阻测量接线： 1)接地线接至兆欧表的“E”端。 2)外护套外表面半导体（石墨）层接地，没有的可利
1. 目的 确定线路板调试过程，通过各种技术指标对线路板的性能进行检测，确保线路板达到技术要求 2. 适用范围 适用于我公司生产的线路板调试的全部过程。 3. 术语定义 3.1 验收条件 目标条件：是指近乎完美或被称之为“优选”。当然这是一种希望达到但不一定能达到的条件，对于保证线路板在使用环境下的可靠运行也并不是非达到不可的。 可接受条件：是指线路板在使用环境下能保证完整、可靠，但不是完美。可接受条件稍高于最终产品 的最低要求条件。 缺陷条件：是指线路板在使用环境下其完整、安装或功能上可能无法满足要求。这类产品可以根据设 计和工艺要求进行返工、修理、报废或“照章处理”，其中“照章处理”须取得质量部门认可。 3.2常见缺陷定义 （1）漏件/掉件：原本应有的元器件，而实际上此元件由于某种原因没在焊盘上。 （2）错件:错误的元器件被插装/焊接在焊盘上。 （3）多件：将不需要焊接的元器件插装/焊在焊盘上。 （4）反向：将有极性/方向的元器件插反。 （5）损件：由于外力或其它原因使元器件本身受到损坏。 （6）浮起：由于某种原因使元器件未安装到位，造成倾斜或翘起。 （7）焊锡球：由于多种原因造成的板面上的锡点和锡球。 （8）虚焊：表面看似乎已经焊好，但实际上在器件和焊盘之间没有形成有效结合层。 （9）冷焊：呈现很差的润湿性、外表灰暗、疏松的焊点。（由于焊锡中杂质过多，焊接前清洗不充分，或焊接中热量不足） （10）板面划伤：PCB板面上的利器划痕堆锡：元件的引脚上焊锡过多，造成堆积现象。 （11）空焊：由于焊锡量少，造成元件引脚漏焊的现象。 （12）桥接：由于焊锡的跨接，使不该相连的两个电路构成通路。 4. 职责 4.1工艺部门对本文件进行编制，并对线路板测试过程进行监督、控制； 4.2 工艺提供《线路板检验规程》； 4.3 操作者负责物料准备、测试工装的使用、维护、保管； 5. 工作程序及要求
电线电缆各工序作 业指导书
SJ45挤塑机操作规程 一、设备生产范围 1.设备编号：LW-J-01 2.设备为左手机; 3.专挤PVC或丁腈绝缘; 4.挤包前直径1.0mm—3.2mm; 5.挤包后外径2.2 mm—5.2mm绝缘; 6.出线速度每班(10h)10000M-50000M。 二、开车前的准备 1.检查设备的机械、电器、仪表等部 分是否正常，电器设备的开关是否 均在停止位置，传动装置是否连接 妥善。如有故障和不良情况应及时 排除或报告有关部门。 2.加油润滑所有传动部分，排线光杆 擦净后用机油涂抹。 3.准备好工，量器具并放置在一定的 位置。 4.检查印字机是否正常，根据工艺要 求印字内容, 装好印字轮。 5.根据生产任务单中电线电缆的规格 选配适当模具。 6.准备好符合工艺要求的导电线芯和
绝缘塑料，并对待放品自检。 7.滤胶板前放1—2层180目钢丝 网，一般情况下，每班调换一次钢 丝网。 8.装好机头，机头结构为：四个调模 芯螺丝（外侧两个，上下各一 个）、模芯模套一付、模套压盖一 个。 9.主机加温：主机分3个加热区，自 加料口至机头温度递升（－区 120℃、二区140℃、三区145℃、 机头140℃）。主机加温可采用自 动控制。 10.牵引绳经过水槽、吹干机、测径 仪、工频火花机再至牵引轮，牵引 绳在牵引轮上每个槽内绕两圈 (2.5mm2-6 mm2只一圈)后再从同步 轮牵出。 11.将导体装上放线架, 将收线盘上好。 三、开车 1.各加热区全部达到加工温度后即可低速开车，待塑料挤出机 头后，可根据情况将螺杆加速。 2.校模：塑料自机头挤出后，观看塑料塑化情况，待塑料塑化
电路板焊接知识和操作规程 一、什么叫良好焊接 焊点表面有金属光泽，吃锡面80%以上，爬锡高度应超过端头的1/2，无指纹、无水印、无松香、无连焊、无假（虚）焊、无冷焊、无溅锡、无界面、无气孔、焊锡坡度（半弓形凹下）为45度，焊点（剪脚后）高度在1.5～2mm范围内，此焊点称良好焊接。 二、助焊剂：松香块、酒精、松香液。 松香液配制：松香液=酒精∶松香块=1∶3。 三、工具和必用材料：1.镊子、2.烙铁、3.烙铁架、4.清锡棉、5.锡锅、 6.剪钳、 7.吸锡器、 8.多芯焊锡丝（含松香）、 9.松香块、10.酒精松香液（助焊剂）、11.防静电手环。 四、锈的辨认与清除方法： 1、锈的辨认：A.铜丝表面有一层淡蓝色氧化膜，此为铜锈。B.元件触角有一层铅灰色的薄膜，此一般为氧化锌或氧化锡。 2、除锈方法：A.用刀子或断锯片刮，使其露出金属光泽。B.用细砂纸打磨，直到彻底露出金属光泽为止。 C.用松香水清锈、清氧化层（此方法只能除少量氧化层）。 五、焊点拉尖现象与清除方法： 1、产生原因：A.烙铁头表面不清洁，沾锡量大。B.移开烙铁时，速度太快或太慢。C.元器件管脚已氧化 D.焊锡丝不纯，熔化的锡表面有一层渣物。 2、清除方法：A.清洁烙铁头表面 B.移开烙铁时，速度要适度（需要经验）。C.必要时得除锈。D.用烙铁头清理熔化的锡表面脏渣，不能使用废旧的焊锡丝。E.加强自身焊接枝术训练。 六、焊点短路的形成与清除： 1、产生形成原因：A.过多的焊锡把原来不相连的另一点连在一起；B.由于元器件偏焊盘而与其它点连在一起；C.元件端头之间可能长有其它的导电物； D.烙铁头移开时不慎带锡而与其它点连接。 2、清除方法：A.避免焊锡量过多； B.保证元件在各自位置上排列整齐； Ｃ.保持焊盘清洁，避免其它物质在焊盘上停留；D.移开烙铁头时尽可能沿着管脚移。E.加强自身焊接枝术训练。 七、怎样把元件焊下来 1、原则上保焊盘： 方法：A.对于贴装，采用两次堆锡法或两头加热法；B.对于插装，可用吸锡器先把焊点大部分锡去，再用熔化法将元件取下；C.IC、多针元件或插座等也可在锡锅中浸锡取下（这需要经验，非一般情况不可使用）。D.IC一般使用拆焊台。 2、原则上保元器件：A.先加锡熔焊点，拆下一端，再拆另一端；B.多管脚元器件，用电烙铁交替加热，待焊锡熔化后一次拔出器件；C.如果焊接点上的引线是弯成角度的，拆焊时先吸去焊锡，弄直后再拆下； D.IC一般使用拆焊台。 八、焊接的操作方法： 1、坐姿端正，左手拿焊锡丝，右手握（抓）烙铁，眼睛离焊点30cm左右； 2、50W(含50W)以下的烙铁采用持笔式握姿，50W以上的烙铁采用抓式握姿； 3、烙铁头尖端和线路板的夹角一般在35°～55°角之间； 4、烙铁加热后，先把烙铁头放在焊件上稍许加热后再适量放锡丝，烙铁与锡丝的先后时间间隔为1～3（秒），具体情况凭经验，可谓熟能生巧； 5、焊锡量不能过多，否则出现雍肿过饱，甚至漏至反面而造成相邻焊点短路，少则欠缺饱满，一般焊锡量为所焊焊孔体积的90～120%为宜。 6、焊接时要均匀加热，就是烙铁对引脚和焊盘同时加热，用拇指和食指轻轻捏住线状焊料，端头一般留出2～5CM的锡丝，借助中指往前推（送焊料）。
电线电缆各工序作业指 导书 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
SJ45挤塑机操作规程 一、设备生产范围 1.设备编号：LW-J-01 2.设备为左手机; 3.专挤PVC或丁腈绝缘; 4.挤包前直径—; 5.挤包后外径 mm—绝缘; 6.出线速度每班(10h)10000M-50000M。 二、开车前的准备 1.检查设备的机械、电器、仪表等部分 是否正常，电器设备的开关是否均在 停止位置，传动装置是否连接妥善。 如有故障和不良情况应及时排除或报 告有关部门。 2.加油润滑所有传动部分，排线光杆擦 净后用机油涂抹。 3.准备好工，量器具并放置在一定的位 置。 4.检查印字机是否正常，根据工艺要求 印字内容, 装好印字轮。 5.根据生产任务单中电线电缆的规格选 配适当模具。
6.准备好符合工艺要求的导电线芯和绝 缘塑料，并对待放品自检。 7.滤胶板前放1—2层180目钢丝网， 一般情况下，每班调换一次钢丝网。 8.装好机头，机头结构为：四个调模芯 螺丝（外侧两个，上下各一个）、模 芯模套一付、模套压盖一个。 9.主机加温：主机分3个加热区，自加 料口至机头温度递升（－区120℃、 二区140℃、三区145℃、机头 140℃）。主机加温可采用自动控 制。 10.牵引绳经过水槽、吹干机、测径仪、 工频火花机再至牵引轮，牵引绳在牵 引轮上每个槽内绕两圈 mm2只一圈) 后再从同步轮牵出。 11.将导体装上放线架, 将收线盘上好。 三、开车 1.各加热区全部达到加工温度后即可低速开车，待塑料挤出机头 后，可根据情况将螺杆加速。 2.校模：塑料自机头挤出后，观看塑料塑化情况，待塑料塑化正 常后，即可进行校模。挤塑模具均为挤压式，初步调好后，先挤包一小段，在绝缘表面做上标记，检查是否偏心。停顿时从
废线路板处理安全操作规程 一.生产运行安全规程 （1）各岗位操作人员和维修人员必须经过技术培训和生产实践，并考试合格后方可上岗。 （2）启动设备应在做好启动准备工作，穿戴好劳动防护用品。 （3）严禁用水冲洗电气设备。 （4）擦洗设备要远离转动部件，或在允许的情况下停机擦洗。 （5）设备检修必须通知电工切断电源，并应在开关处悬挂维修标牌后，方可操作。 （6）除设备运行的操作开关外，严禁操作工动用一切电气元件。 （7）非电工人员不得私自拉接电线和拆卸电器装置。 （8）对于运动设备发现异常噪音或震动时要采取急停手段，防止造成更大的损失。 （9）照明设施齐全好用，夜间巡检必须两人同时进行，严禁一人单独巡检。 （10）每天清理粉尘，尤其是池上、设备上.梯台及走台的油粉尘清理彻底，防止粉尘爆炸。 （11）严禁在没有护栏的池边行走，如工作需要，应采取必要的防护措施，增加防护手段，并有专人监护。 （12）检修动火之前必须对作业场所经过严格的检测分析，经分析有毒物质浓度须符合动火要求方可动火，特别是检修设备时，要防止粉尘引起爆炸 二.维护安全规程 （1）运行管理人员和维修人员应熟悉应对构筑物的结构及机电设备的维修规定 （2）应对各种闸阀、护栏、爬梯、管道等定期进行检查、维修及防腐处理，并及时更换被损坏的照明设备。 （3）应经常检查和紧固各种设备连接件，定期更换联轴器的易损件。 （4）各种管道闸阀应定期做启闭试验。 （5）应定期检查、清扫电器控制柜，并测试其各种技术性能。 （6）应定期检查电动闸阀的限位开关、手动与电动的联锁装置。 （7）在每次停泵后，应检查填料或油封的密封情况，进行必要的处理。
XXXXX公司作业文件 检验作业指导书 1 主题内容与适用范围 本指导书规定了服装生产用面料、里料和辅料的进货质量检验、生产过程中的工序质量检验、产品完工质量检验和成衣出厂质量检验、外协产品的质量检验的内容和方法以及外检的项目。本规定适用于服装生产过程中的所有质量检验工作。 2 目的对产品的特性进行监视和测量，以验证产品的质量要求已得到满足。 3 规范性引用文件 3. 1 GB / T2660—1999 衬衫 3. 2 GB / T2666—2001 男、女西裤 3. 3 GB / T13661—1992 一般防护服 3. 4 GB/12014---2009 防静电工作服 3. 5 GB/8965---2009 阻燃工作服 3. 6 FZ / T80004—1998 服装成品出厂检验规则 3. 7 FZ / T81008—2004 茄克衫 4 职责 4. 1 技术质量部负责本检验规程的制定。 4. 2 技术质量部负责组织服装生产全过程的质量检验工作，负责本检验规程的贯彻实施。 4. 3 质量检验员负责按本检验作业指导书的规定实施产品的质量检验工作。 5 检验的方法和内容 5．1 进货质量检验 5．1．1 采购物资按对服装产品质量影响程度的分类 A类：指构成服装产品的主要部分和关键部分，直接影响服装的外观质量和使用性能，有可能导致顾客严重投诉的采购产品。如面料、特殊服装的里料、有纺粘合衬、缝纫线、拉链、绣花、印花等。 B类：指构成服装产品的其它部分，一般不会影响服装的使用效果，即使略有影响，也可以采取补救措施的采购产品。如一般里料、钮扣、四合扣、无纺粘合衬、口袋布、垫肩、松紧、商标等。 C类：指不直接用于服装产品本身，但又起到服装保护作用的采购产品。如包装纸箱、塑
铜川市王益区全新食品有限公司 作业指导书及管理制度 版本号/修改号：2008/01 受控状态： 2008年5月31日发布 2008年6月1日实施铜川市王益区全新食品有限公 烤鸡蛋作业指导书 过程检验作业指导书 成品检验作业指导书 质量管理制度 不合格品管理制度 设备管理制度 采购管理制度 关键工序管理制度 安全文明生产卫生管理制度 工艺管理制度 检验管理制度 检验规范管理制度 化验室管理制度 员工培训管理制度 成品库管理制度 原材料库房管理制度
文件管理制度 质量方针和质量目标管理制度卫生管理实施细则 检测设备管理制度 车间规章制度 员工奖罚制度 配料过程生产记录 烘烤过程生产记录 包装车间原始记录 产品检验报告 供应商资格认可表 人员名单 采购进货单 不合格原材料采购处理单 不合格品处理单 企业主要检测仪器、设备一览表厂区环境检查记录 个人卫生检查记录 设备维修保养记录 食品添加剂入库记录 食品添加剂出库记录 领料单 半成品检验记录
消毒记录 烤鸡蛋作业指导书 1适用范围 本作业指导书适用于本公司烤鸡蛋。 2 使用设备 蒸笼、烤箱 3 工艺流程 3.1选蛋:应选择表面光亮无裂痕的鲜鸡蛋。 3.2清洗：应将鸡蛋表面的粪便、血丝等洗干净。 3.3剥壳：将鸡蛋的外壳全部去掉，要求表面光滑无杂物。 3.4腌制：将剥好的鸡蛋放在腌制槽里腌制1个半小时。 3.5烘烤：前半小时150℃后一个半小时300℃，要求烤出的鸡蛋色泽金黄、蛋清劲道，蛋 黄沙暄， 3.6装袋、根据产品不同使用不同的包装材料，进行包装，要求袋外干净无杂质，袋口和 袋外无油污。 3.7灭菌：将包装好的鸡蛋放入灭菌箱内温度126℃时间8小时。 3.8成品：将灭菌好的鸡蛋放入成品库里待售。 过程检验作业指导书 1目的和使用范围 本作业指导书规定了对生产过程工艺和各项指标进行控制的职责和工作流程，以确保产品符合质量要求。 2职责 生产部负责抽查生产工艺条件，并对生产过程中的半成品进行检验。 3、工艺流程 3.1抽样与抽样频率 3.2检验步骤 成品检验作业指导书 1目的和适用范围 本作业指导书规定了对烤鸡蛋成品各项指标进行控制的职责和工作流程，以确保产品符
1、编制依据 1.1 工程施工图纸 1.2 《电气标准规范汇编》（GBJ48—90） 1.3 《电气装置安装工程电气设备交接试验标准》（GB 50150-91） 1.4 《电力建设安全工作规程》 1.5 《电缆线路施工及验收规范》 1.6 《35KV及以下电力电缆热缩型附件应用技术条件》 1.7 《电力电缆施工手册》 1.8 《35KV及以下电力电缆热缩型附件应用技术条件CF》 1.9 《额定电压26／35KV及以下电力电缆附件基本技术要求电缆终端头》 1.10 《额定电压26／35KV及以下电力电缆附件基本技术要求总则》 1.11 《额定电压35KV及以下铜芯、铝芯绝缘电力电缆第1部分一般规定》 1.12 《额定电压35KV及以下铜芯、铝芯塑料电力电缆第2部分聚氯乙烯绝缘电缆》 1.13 《额定电压35KV及以下铜芯、铝芯绝缘电力电缆第3部分》 2、施工内容、工期及劳动力 工程量、工程工期、劳动力配置为：
3、安装前的准备工作 3.1熟悉设计图纸，明确每块盘的安装地点及安装高程； 3.2安装工器具及材料的准备 4、施工流程
5、技术措施 5.1电缆敷设前的准备 5.1.1 电缆敷设前的检查 1）.预埋件符合设计，安置牢固； 2）.电缆沟、的地坪及抹面工作结束； 3）.电缆层、电缆沟等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全； 4）.电缆线路敷设后，不能再进行的建筑工程工作应结束； 5）.电缆沟排水畅通，电缆室的门窗安装完毕。 6）.应检查电缆沟及等土建部分的转弯处，其转弯半径不应小于所敷设电缆的最小允许弯曲半径 7）.核实电缆的型号、电压、规格是否与设计相符合。采用的电缆及附件，有合格证件。设备应有铭牌。 8）.按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头，在度量电缆时，应考虑各种附加长度，各种附加长度如表一所示。 9）.检查电缆外表面应无损伤；测量电缆的绝缘电阻应良好。 10）为了敷设方便，减少差错，在电缆支架、沟道、隧道、竖井的进出口，转弯处和适当部位挂上电缆敷设断面图。 11）.电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合 12）.在带电区域内敷设电缆，应有可靠的安全措施 5.1.2电缆管的加工及敷设 1）管不应有穿孔，裂缝和显著的凹凸不平，内壁应光滑；金属电缆管不应有严重锈蚀。硬质塑料管不得用在温度过高或过低的场所。在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。 2）电缆管的加工应符合下列要求： a、管口应无毛刺和尖锐棱角，管口宜做成喇叭形。 b、电缆管在弯制后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。 c、金属电缆管应在外表涂防腐漆或涂沥青，镀锌管锌层剥落处也应涂以防腐漆。 3) 电缆管的内径与电缆外径之比不得小于1.5；混凝土管、陶土管、石棉水泥管除应满足上述要求外，其内径尚不宜小于100mm。
检验作业指导书 1．进料检验 1.1 定义 进料检验又称来料检验，是制止不良物料进入生产环节的首要控制点。进料检验由IQC执行。 1.2 检测要项 IQC在对来货检验前，首先应清楚该批货物的品质检测要项，不明之处要向本部门主管问询，直到 清楚明了为止。在必要时，IQC验货员可从来货中随机抽取两件来货样，交IQC主管签发来货检验临时样品，并附相应的品质检测说明，不得在不明来货检验与验证项目、方法和品质允收标准的情况下进行验收。 1.3 检验项目与方法 1.3.1 外观检测 一般用目视、手感、限度样品进行验证。 1.3.2 尺寸检测 一般用卡尺、千分尺、塞规等量具验证。 1.3.3 结构检测 一般用拉力器、扭力器、压力器验证。 1.3.4 特性检测 如电气的、物理的、化学的、机械的特性一般采用检测仪器和特定方法来验证。 1.4 检验方式的选择 1.4.1 全检方式 适用于来货数量少、价值高、不允许有不合格品物料或公司指定进行全检的物料。 1.4.2 免检方式 适用于低值、辅助性材料或经认定的免检厂来料以及生产急用而特批免检的，对于后者IQC应跟进生产时的品质状况。 1.4.3 抽样检验方式 适用于平均数量较多、经常性使用的物料。 样本大小：批量的10%（不少于20件），允收数AC=0，拒收数RE=1。 1.5 检验结果的处理方式 1.5.1 允收 经IQC验证，不合格品数低于限定的不合格品个数时，则判为该批来货允收。IQC应在验收单上签名，盖检验合格印章，通知货仓收货。
若不合格品数大于限定的不良品个数，则判定该送检批为拒收。IQC应及时填制《IQC退货报告》，经相关部门会签后，交仓库、采购办理退货事宜。同时在该送检批货品外箱标签上盖“退货”字样，并挂“退货”标牌。 1.5.3 特采 特采，即进料经IQC检验，品质低于允许水准。IQC虽提出“退货”的要求，但由于生产的原因，而 做出的“特别采用”的要求。 若非迫不得已，公司应尽可能不启用“特采”。“特采”必须由总经理批准，可行时还必须征得客户的 书面许可。 1.5.3.1 偏差 送检批物料全部不良，但只影响工厂生产速度，不会造成产品最终品质不合格。在此情况下，经特批，予 以接收。此类货品由生产、质检单位按实际生产情况，估算出耗费工时数，对供应商做扣款处理。 1.5.3.2 全检 送检批不合格品数超过规定的允收水准，经特批后，进行全数检验。选出其中的不合格品，退回供 应商，合格品办理入库或投入生产。 1.5.3.3 重工 送检批几乎全部不合格，但经过加工处理后，货品即可接受。在此情况下，由公司抽调人力进行来 货再处理。IQC对加工后的货品进行重检，对合格品接受，对不合格品开出《IQC退货报告》交相关部门办理退货。此类货品由IQC统计加工工时，对供应商做扣款处理。 1.6 紧急放行控制 1.6.1 紧急放行内涵 a. 紧急放行的定义 紧急放行是指生产急需来不及验证就放行产品的做法，称为“紧急放行” b. 紧急放行条件 产品发现的不合格能在技术上给以纠正，并且在经济上不会发生较大损失，也不会影响相关、连接、相配 的零部件质量，可紧急放行。 1.6.2 紧急放行的具体操作步骤 1.6. 2.1 应设置适当的紧急放行的停止点，对于流转到停止点上的紧急放行产品，在接到证明该批产品合 格的检验报告后，才能将产品放行。 1.6. 2.2 若发现紧急放行的产品经检验不合格，要立即根据可追溯性标识及识别记录将不合格品追回。 2．过程检验: 过程检验（IPQC）指来料入仓后，至成品组装（或包装）完成之前所进行的质量检验活动。
