旋挖钻斗系列
旋挖钻斗主要用于含水较高的砂土、淤泥、粘土、淤泥质亚粘土、砂砾层、卵石层和风化软基岩等地层中无循环钻进。
旋挖钻斗底部分为单层底板（旋挖斗），适用于粘性强的地层；双层底板（捞砂斗），适合其它地层。底板进土口分为单开口和双开口两种，单开口钻头适合钻进较大粒径的各种岩石，双开口适合钻进粒径较小的砂层、岩层。
切削具可为适合钻进软至中软土层、粘土层、泥质地层的耐磨合金钢铲式斗齿，适合钻进卵石层及硬质土层的截齿，以及适合钻进软硬互层及胶结性强的卵砾石层的斗齿与子弹头截齿混装三种型式。
螺旋钻头系列
螺旋钻头主要用于地下水位以上软岩、粒径不大的砾石层中以及中风化以下岩石中无循环钻进。所用切削具为斗齿、子弹头截齿或斗齿加截齿混合式，结构有直螺，锥螺及单头双头之分，适合不同地层。
筒式钻头系列
筒式钻头是一种比较特别的钻头，只切削出一个环槽，进尺较快。对于比较硬的基岩地层、大的漂石层及硬质永冻土层直接用螺旋钻头或旋挖钻头钻进比较困难，需要用筒状环状钻头切出环槽，配合螺旋钻头或旋挖钻头钻进。筒式钻头切削具可分为斗齿、截齿、牙轮钻头，分别适用于软岩、中硬岩、坚硬岩石。
旋挖钻机安全操作规程(doc 30页)
第一章旋挖钻机安全技术操作规程 一、总则 1.1 为正确使用旋挖钻机，确保设备完好及施工质量、人身安全，特制定本规程。 1.2 本规程包括：一般规定、施工准备、钻探施工、设备的维护保养及事故的预防与处理等内容。 1.3 旋挖钻机操作人员在作业时，除必须按本规程执行外，还应认真执行钻机的操作维护保养手册。 1.4 旋挖钻机使用单位和操作人员要不断总结经验，积累资料，以便修订与完善本规程。 二、一般规定 2.1 在使用、管理或进行各种作业前，必须仔细阅读制造商提供的各种技术、管理资料。 2.2 操作人员必须经过培训，了解钻机的构造、性能、熟练操作方法及保养规定，并经考核合格后，方可独立操作。 2.3 操作人员必须严格遵守安全操作规程。在未掌握钻机的使用、润滑、保养、维修等要求前，不得操作机器。 2.4 操作人员工作前、工作中严禁喝酒及服用有可能削弱操作能力的药物及其它食品或饮料。 2.5 对钻机资料中注明的安全警示标志必须充分理解，严格遵守。2.6 钻机各部件未经主管部门同意，不得任意拆卸或更换，如有拆卸或更换时，应提出改装方案和安全措施，方可实施。 2.7 钻机运输、安装、调试、行走都必须由熟练的操作人员操作，并由专职人员指挥。
2.8 钻机进入施工现场前，操作人员必须对现场有充分的了解（如电缆、煤气、管线、暗沟、周围建（构）筑物、高压输电线路等），钻机必须有充分的作业空间，场地必须满足设备承重及平整要求。 2.9 钻机行走时，主动轮应在后面。施工在平地行走距离不超过100m 时，可不放下桅杆；上下坡时桅杆必须放平，将回转台制动，上下坡度不得超过30°，上大坡时应用外力协助，下坡时应慢速行驶。严禁在坡上换档变速及空档滑行。严禁横向穿过斜坡。 2.10 钻机转弯不应过急过大。若弯道过大，应分次转弯，每次不得超过20°。 2.11 通过桥涵、管道时，应首先了解其承载能力。通过铁道路口时，应预先跟铁道部门取得联系，并铺设木板或草垫、胶垫，严禁在轨道上转向。 2.12 旋挖钻机连续行走1km，应停下来使行走系统冷却不少于30分钟。履带可采用自来水冷却方式，行走减速机要自然冷却。 2.13 装运旋挖钻机时，必须做到： 2.1 3.1旋挖钻机运输必须采用平板拖车。平板拖车的拖运能力必须满足所运钻机的重量及规格要求； 2.1 3.2上平板拖车时，应通过装卸坡，装卸坡应有足够的长度、宽度、强度。其坡度不宜大于15°；平板车相对地面不得有移动或滑动现象，严格处于静止状态。 2.1 3.3上平板拖车时，钻机应停在拖车后面，使钻机中心线与平板拖车中心线一致。驱动轮应放在钻机后部，倒行开上平板拖车。 2.1 3.4钻机应尽量停在拖车中心，停稳后将所有的制动器置于制动位置，用三角木塞住履带，用合适的缆绳加以合理牢固的固定。 2.1 3.5当没有足够合适的拖车运输钻机时，也可以分解运输。可将配重、动力头、钻桅卸下分装运输，钻桅过长也可三节分解后运输。 2.14 旋挖钻机卸下平板拖车时，由于其体积庞大价格昂贵，务必保证
仅供参考[整理] 安全管理文书 旋挖钻头的选配与使用 日期：__________________ 单位：__________________ 第1 页共6 页
旋挖钻头的选配与使用 旋挖钻进施工是在我国近期迅速发展起来的先进的桩工施工工法，旋挖钻机施工具有高效、低噪、环保、成孔质量高、机械化程度高等诸多特点，旋挖钻机是这种工法的执行者，无论是国外产品还是国产设备结构形式和工作原理大同小异，但所施工的地层千差万别，施工具体的技术要求又各有不同，所以只有通过选择不同钻头来满足上述的要求，科学地选择钻头及合理的使用钻头，在一定程度上能丰富旋挖钻机的施工工艺，拓宽旋挖钻机的施工领域。 影响旋挖钻头选用的因素很多，概括起来主要有三个方面：地层情况；钻机功能；孔深、孔径、沉碴厚度、护壁措施等具体要求。 1、目前常见旋挖钻头的分类 常见的旋挖钻头有螺旋钻头、旋挖斗、筒式取芯钻头、扩底钻头、冲击钻头、冲抓锥钻头和液压抓斗，下面逐类简单介绍。 1、1螺旋钻头 （1）锥形：双头双螺，适用于坚硬基岩。双头单螺，适用于风化基岩、卵石、含冰冻土等。以上钻头配装各种截齿，通过齿型、螺距、螺旋升角的变化又可派生出很多类型的钻头。 （2）直螺旋钻头： a、斗齿直螺双头双螺，适用于砂土，胶结差的小直径砾石层；双头单螺，适用于砂土、土层；单头单螺，适用于胶结差的大直径卵石，粘性土及硬胶泥。 b、截齿直螺：有双螺、三螺和四螺，适用于是硬基岩或卵砾石。 1、2旋挖钻斗 按所装齿可分为截齿钻斗和斗齿钻斗；按底板数量可分为双层底斗 第 2 页共 6 页
和单层底斗；按开门数量可分为双开门斗和单开门斗；按桶的锥度可分为锥桶钻斗和直桶钻斗；按低板形状可分为锅底钻斗和平底钻斗。以上结构形式相互组合，再加上是否带通气孔、开门机构的变化，可以组合出几十种旋挖钻斗。一般来说双层底钻斗适用地层范围较宽，单层底的只适用于粘性较强的土层，双门钻斗适用地层范围较宽，单门钻斗只是用于大直径的卵石及硬胶泥。 1、3筒式取芯钻头 目前常见的有两种：截齿筒钻（适用于中硬基岩和卵砾石），牙轮筒钻（适用于坚硬基岩和大漂石）。在筒式取芯钻的两大类钻头中，又带取芯装置和不带取芯装置之分，主要取决于取芯的难度。因为牙轮取芯钻头主要用于硬岩钻进，且钻取的环状面积大，如果有条件的还可以通在在钻头部分加装反循环钻进，以提高钻进效率。 1、4扩底钻头 在桩径不增大桩深不增加的基础上，为了提高单桩的承载力，设计部门往往通过扩底桩来实现，旋挖钻机施工扩底是无需任何改动就可施工，只需选用扩底钻头即可。扩底钻头常用的以机械式为主，这种钻头使用和维护都比较简单，有上开式和下开式的，张开机构一般为四连杆的，用于土层、强风、中风化地层甚至坚硬基岩。由于旋挖钻进是非循环钻进，扩底完成后用清渣桶清渣即可。 1、5冲击钻头、冲抓锥钻头 在钻进大直径卵石、大漂石和坚硬基岩，使用冲击钻头、冲抓锥钻头配合旋挖钻进特别有效，这类钻头的使用是通过旋挖机副钩吊挂来作业，因为要有冲击作用，所以要求副钩具有自由放绳功能效果才能更好。 1、6液压抓斗 第 3 页共 6 页
swdm20型多功能全液压旋挖钻机性能介绍 a. 钻桅变幅油缸下铰座与动臂的上铰轴同轴，结构简单，拆装方便，便于维修； b. 钻机运输或转场组装时，利用自身的动力和结构，不需要吊车辅助即可在主钻桅小于90°倾角（钻桅处于后倾状态）时实现下钻桅与主钻桅的自装自卸功能（已申报专利），降低了客户的使用成本，并提高了设备装卸时的稳定性。 c. 通过钻桅、动臂、三角架、各变幅油缸及连杆各铰接点的优化设计，增大了钻桅的驱动力，确保了动力头处于任意钻桅位置都能实现钻桅的平举和变幅（已申报专利）。确保该机工作半径大，适应能力强。 （4）主、副卷扬。 主卷扬采用大直径卷筒结构，60米钻孔深度的钢丝绳在卷筒上为单层缠绕，有效地解决了多层缠绕结构钢丝绳之间的相互挤压磨损，确保了钢丝绳的使用寿命。卷扬减速机为力士乐公司的gft系列。主卷扬可实现双速控制，且有自由下放功能，以适应钻进的需要。控制方式为液压先导控制，主副卷扬配有压绳器。 （5）动力头。 动力头主要包括托架和驱动器。如图5所示，由液压泵供油带动液压马达，经减速机和驱动齿轮后，以低速大扭矩的形式通过套管式驱动轴传递给钻杆。对机锁和摩阻两种钻杆均适用。 （6）钻杆。 一般选用国内质量可靠的配套。可根据用户需要选用机锁和摩阻两种结构形式的钻杆。也可根据用户要求配套选用进口钻杆。 （7）钻头。 钻头的结构形式很复杂，种类很多。根据施工地质不同，适用的钻头结构也千差万别，因此，旋挖钻头一般应根据工程的地质情况进行选用。该机可配用短螺旋钻头、回转斗钻头，岩心钻头，岩心回转斗等各种规格的钻头。 （8）发动机系统。 发动机系统为整个机器提供动力。该钻机发动机选用国际知名品牌，原装进口美国cummins c330型，246kw/2100rpm。 （9）液压系统。 该旋挖钻机所有功能均由液压驱动。液压系统包括三个部分： a. 下车部分：主要包括中心回转体及其以下部分，可实现行走及履带伸缩； b. 上车部分。可实现桅杆变幅、桅杆角度调整、钻进加压、主、副卷扬、上车回转以及动力头的旋转等功能； c. 先导控制系统：对上述两个系统的主阀进行先导操纵，使操纵轻便、灵活、平稳。液压泵、液压马达和液压阀等主要液压元件采用国际知名品牌厂家生产的进口产品，确保产品性能可靠。 3 swdm-20型旋挖钻机主要性能参数与性能特点 swdm-20型旋挖钻机主要性能参数如下： （1）进口康明斯m11-c330电喷涡轮增压中冷发动机，具有超凡的动力性和

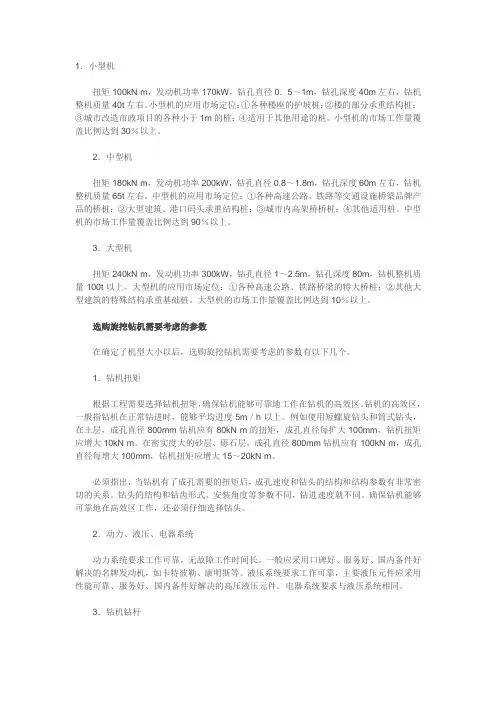

旋挖钻机施工应用及常见问题处理 曾银勇张金杯 摘要：通过旋挖钻在京津城际轨道交通工程凉水河特大桥的施工应用情况，介绍了旋挖钻施工工艺、施工特点及常见问题的处理方法。 关键词：旋挖钻；施工特点；施工工艺；问题处理 1 前言 旋挖钻机是近几年来钻孔灌注桩施工中较先进的一种施工方法，其高效、环保、效益高的特点，适用于工期紧、工程量大、地质条件较好的工程。本文通过旋挖钻机在京津城际轨道交通工程凉水河特大桥的基础施工中的应用，介绍了其技术性能、施工工艺及常见问题处理。 凉水河特大桥位于北京市通州区内，全长21563.12米，基础均设计为C30高性能混凝土的钻孔灌注桩，桩径分别为φ1.0m、φ1.25m 和φ1.5m，桩长50m左右，共计桩基6962根。本桥主要地质由下至上依次为第四系全新统冲积层（Q4al）、海相沉积层（Q4m）及第四系上更新统冲积层（Q4al）、海相沉积层（Q3m），新近堆沉积层，局部表覆人工堆积层（Q4ml）、人工填土。一般以黏性、粉土、砂类土为主，从勘探资料上看其厚度可达百米以上。2 钻孔设备简介 2.1 钻孔设备选择 由于本工程工期紧、工程量大、质量标准高、环保要求严，为保质保量按期完成近7000根钻孔桩的施工，必须采用具有成孔速度快、施工效率高、施工质量好、移动灵活方便、不使用循环泥浆、产生废浆少、对环境污染小等优点的较为先进的钻孔设备，传统的旋转或冲击钻机很难满足本工程的需要，而旋挖钻机恰好符合这个要求，并且旋挖钻还特别适合于本工程较为松软的地层，所以钻机采用以旋挖钻机为主，旋转钻机为辅的施工方案。 2.2 采用的旋挖钻机类型及主要技术参数 本工程共投入了28台旋挖钻机，主要有中联重科研制的ZR200型钻机、北京经纬巨力生产的ZYR200型钻机、三一重工生产的SR 系列钻机以及德国宝峨钻机等，其主要技术参数详见表1。 表1 各种旋挖钻机主要技术参数 作者简介：曾银勇（1978—），男，工程师，2000年毕业于西南交通大学桥梁专业，工学学士。
文件编号：TP-AR-L9368 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 旋挖钻机安全注意事项 正式样本
旋挖钻机安全注意事项正式样本 使用注意：该管理制度资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 旋挖钻桩基施工由于其具自动化程度高、劳动强度低、实现本质安全，而且对环境污染小、节约能源等优点；但是，也存在许多缺点，比较突出的是施工工艺重点预控点较多，机械伤害事故不确定性较大，危险源较多。因此，有必要针对可能发生的危险源及伤害因素对相关操作人员进行安全操作指导，才能对安全施工起到保障作用。 一、防止钻机下陷、翻倒的安全措施 1、钻机行走之前，必须检查路面情况，禁止在左右两边和前后地基虚实不一的情况下行走，并应与沟渠、基坑保持安全距离；
2、移动前，必须把钻杆、钻具、动力头等尽可能至于较低位置，使钻机的重心最低； 3、钻机严禁在倾角超过15度的斜坡上行驶，在斜坡上行驶时，桅杆必须在垂直状态下并面对斜坡，禁止钻机在斜坡上侧向行驶； 4、场地未能满足要求时，应铺设路基板，保证钻机安全。钻机行驶时要慢行，并密切留意钻机垂直度的变化，万一发生倾斜时，要立即调整钻机，用钻具往钻机倾斜的方向压，保持钻机平衡； 5、作业时应有专人指挥，作业人员酒后及患病时，不得进行操作； 6、起吊前应进行空载转运，检查行走、回转、起重等各机构的制动器、安全限位器、防护装置等，确认正常后方可作业；起重作业时，重物下放不得有人停留或通过，严禁超荷载和起吊不明重量的物件；

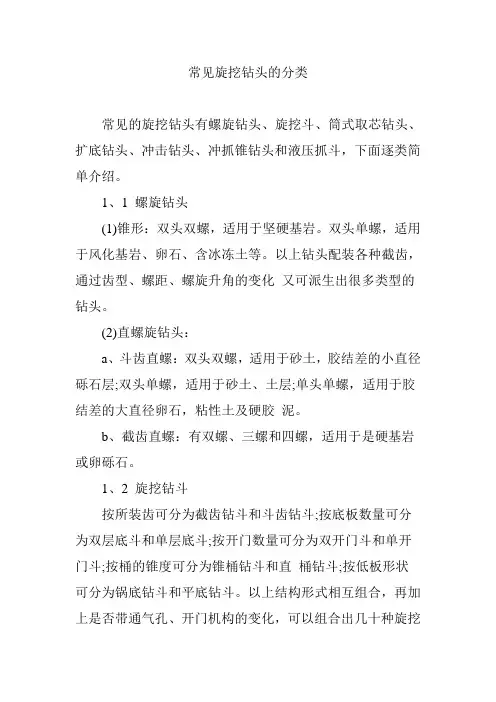

要想选对钻头首先要认识旋挖钻头的分类 常见的旋挖钻头有螺旋钻头、旋挖斗、筒式取芯钻头、扩底钻头、冲击钻头、冲抓锥钻头和液压抓斗，下面逐类简单介绍。 1、螺旋钻头 （1）锥形：双头双螺，适用于坚硬基岩。双头单螺，适用于风化基岩、卵石、含冰冻土等。以上钻头配装各种截齿，通过齿型、螺距、螺旋升角的变化又可派生出很多类型的钻头。 （2）直螺旋钻头： a、斗齿直螺双头双螺，适用于砂土，胶结差的小直径砾石层；双头单螺，适用于砂土、土层；单头单螺，适用于胶结差的大直径卵石，粘性土及硬胶泥。 b、截齿直螺：有双螺、三螺和四螺，适用于是硬基岩或卵砾石。 2、旋挖钻斗按所装齿可分为截齿钻斗和斗齿钻斗；按底板数量可分为双层底斗和单层底斗；按开门数量可分为双开门斗和单开门斗；按桶的锥度可分为锥桶钻斗和直桶钻斗；按低板形状可分为锅底钻斗和平底钻斗。以上结构形式相互组合，再加上是否带通气孔、开门机构的变化，可以组合出几十种旋挖钻斗。一般来说双层底钻斗适用地层范围较宽，单层底的只适用于粘性较强的土层，双门钻斗适用地层范围较宽，单门钻斗只是用于大直径的卵石及硬胶泥。 3、筒式取芯钻头目前常见的有两种：截齿筒钻（适用于中硬基岩和卵砾石），牙轮筒钻（适用于坚硬基岩和大漂石）。在筒式取芯钻的两大类钻头中，又带取芯装置和不带取芯装置之分，主要取决于取芯的难度。因为牙轮取芯钻头主要用于硬岩钻进，且钻取的环状面积大，如果有条件的还可以通在在钻头部分加装反循环钻进，以提高钻进效率。 4、扩底钻头在桩径不增大桩深不增加的基础上，为了提高单桩的承载力，设计部门往往通过扩底桩来实现，旋挖钻机施工扩底是无需任何改动就可施工，只需选用扩底钻头即可。扩底钻头常用的以机械式为主，这种钻头使用和维护都比较简单，有上开式和下开式的，张开机构一般为四连杆的，用于土层、强风、中风化地层甚至坚硬基岩。由于旋挖钻进是非循环钻进，扩底完成后用清渣桶清渣即可。 5、冲击钻头、冲抓锥钻头在钻进大直径卵石、大漂石和坚硬基岩，使用冲击钻头、冲抓锥钻头配合旋挖钻进特别有效，这类钻头的使用是通过旋挖机副钩吊挂来作业，因为要有冲击作用，所以要求副钩具有自由放绳功能效果才能更好。 6、液压抓斗目前连续墙和防渗墙的施工工程日趋见多，如果对旋挖钻机稍作改动就可作业，液压抓斗的开闭是通过液压来驱动的，液压抓斗上只有一根油缸，所以只需进出两个油管，一个控制阀即可。 根据地质情况选用钻头 旋挖钻机主要的功能是在地表形成孔槽，工作对象是岩石，由于所施工的桩孔深度较浅，岩石经过构造运动、自然界的机械和化学的作用，结构、粒度、孔隙率、胶结状况、产状、抗压强度等发生了复杂的变化，加上我国幅原辽阔，所以旋挖钻机工作的对象是特别复杂的。归纳起来有以下几类。 按岩性分（常见）为泥页岩、砂岩、灰岩、花岗岩等；按成因分岩浆岩、沉积岩、变质岩；按力学特性分为坚固、塑性和松散。那么如何根据地层情况来选用钻头呢？下面分类介绍。 （1）粘土：选用单层底的旋挖钻斗，如果直径偏小可采用两瓣斗或带卸土板的钻斗。 （2）淤泥、粘性不强土层、砂土、胶结较差粒径较小的卵石层，可配用双层底的钻挖钻斗。 （3）硬胶泥：选用单进土口的（单双底皆可）旋挖钻斗，或斗齿直螺。
旋挖钻机、冲击钻机和回旋钻机对比 工地钻孔的机械设备和方法有很多，最常见的有正循环回旋钻机、冲击钻机和旋挖钻机三类，今天就给大家介绍下这三类钻机的区别。 1.旋挖钻机 施工工艺，旋挖钻机通过调整钻杆，配合钻头旋转切入土层，然后钻筒将土提上来，最后成孔。 适合各种土层、沙层、卵石层等，具有成孔速度快，移动方便，而且最环境污染小，噪音低等特点；但是对岩层的施工难度比较大，而且受到钻杆长度的限制，桩长和桩径都会受到较大的限制。 2.冲击钻机 施工工艺，利用卷扬机在冲桩上悬挂冲击锤，通过冲击锤的自重冲击成孔，泥浆护壁。 适合各种土层和岩层的施工，其中在岩层施工的优势很大，但需要设置泥浆池和沉淀池，成孔的速度一般，容易偏孔和掉锤，对于大孔径施工，要分级进行扩孔，冲击振动受到干扰比较大。 3.正循环回旋钻机 主要的施工工艺是利用钻具旋转，切入土层进行钻进，泥浆泵将泥浆压进笼头里面，通过钻杆从钻头喷入孔，泥浆沿着钻孔，从顶部排出到泥浆池。 适合土层和泥沙层的施工，对于强度在中风化以上的岩层不建议使用，钻进速度比较快，但需要建设泥浆槽和泥浆沉淀池，而且占地面积大，回旋钻机比较笨重，移动起来不方便，对环境污染较严重。 钻孔机的旋挖钻进成孔工艺：旋挖成孔首先是通过底部带有活门的桶式钻头回转破碎岩土，并直接将其装入钻头，然后再由钻孔机提升装置和伸缩式钻杆将钻头提出孔外卸土，这样循环往复，不断地取土卸土，直至钻至设计深度。对粘结性好的岩土层，可采用干式或清水钻进工艺，无需泥浆护壁。而对于松散易坍塌地层，或有地下水分布，孔壁不稳定，必须采用静态泥浆护壁钻进工艺，向孔投入护壁泥浆或稳定液进行护壁。
XR280D旋挖钻机 技术规格书 徐州徐工基础工程机械有限公司二О一三年四月

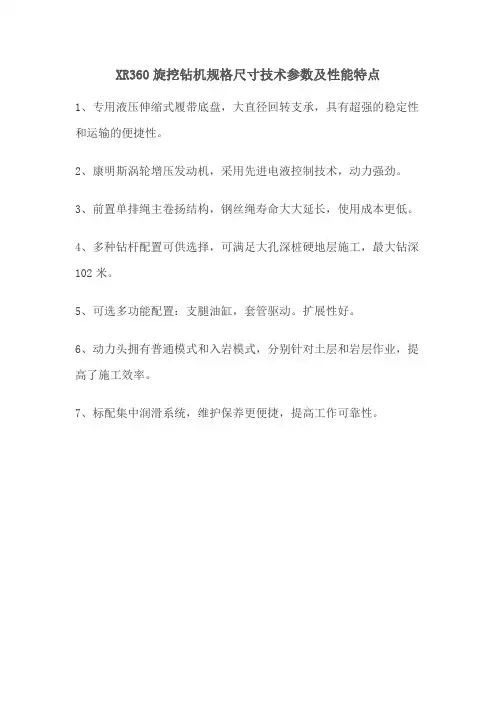

XR280D旋挖钻机优势（亮点）介绍 技术特点： 1、专用液压伸缩式履带底盘，大直径回转支承，整机稳定更高； 2、整机设计满足CE指令要求，安全性能有保证，满足欧Ⅲ排放标准； 3、进口康明斯涡轮增压发动机，采用先进电液控制技术，动力强劲； 4、后置单排绳主卷扬结构，钢丝绳寿命大大延长，使用成本更低； 5、多种钻杆配置可供选择，可满足大孔深桩硬地层施工，最大钻深88米； 6、可选多功能配置：支腿油缸，套管驱动，扩展性好； 7、标配集中润滑系统，维护保养更便捷，提高工作可靠性。 目录 一、技术介绍 二、主要技术参数 三、主要配套件明细 四、运输方案 五、随车技术文件
技术规格 产品型号：XR280D旋挖钻机 生产厂家：徐州徐工基础工程机械有限公司 XR280D旋挖钻机广泛用于公路、铁路、桥梁、港口码头、高层建筑等基础工程施工中混凝土灌注桩的成孔作业。适用于：采用摩阻式和机锁式钻杆钻进。 一、技术介绍 1、底盘 XR280D装备钻机专用底盘，具有超强稳定性。底盘采用重型液压可伸缩式履带，便于运输，行走性能优越。 履带宽度（缩回/伸出） 3500/4800mm 履带板宽度 800 mm 轮距 5052mm 履带长度 6092mm 支重轮数量 2×11个 驱动力 520kN·m 爬坡度 35% 行走速度 1.5km/h 接地比压 102kPa 总工作重量89000Kg（裸机重量：70000Kg） 2、发动机系统 发动机选用进口康明斯电控涡轮增压发动机，动力强劲，足够的动力储备满足高原施工、噪音达到国家标准。 发动机型号 QSM11-C400 额定功率 298kW（400HP） 发动机最大扭矩1898 N.m /（1400r/min） 额定转速 2100 r/min 满足排放标准 U.S. EPA Tier 3, CARB Tier 3, EU Stage IIIA 燃油箱容积 650L 3、液压系统
旋挖钻机施工人员安全技术交底 一、旋挖钻机施工人员应注意下列要求： 1、进入现场必须遵守安全生产十大纪律； 2、树立"安全第一，预防为主"的意识，做到不伤害别人、不伤害自己、不被别人伤害； 3、操作人员必须了解设备的构造和性能，熟悉操作方法和保养要求； 4、正确规范操作机械，谨慎驾驶，确保机械无损； 5、严格把守驾驶关，工作时间严禁喝酒，严禁酒后登机操作，不得随意让非本机驾驶员登机操作； 二、旋挖钻机拼装时重点检查项目应符合下列要求： 1、各行走装置和动力装置完好； 2、各连接件（螺丝、插销）牢固无松动； 3、拔杆安装垂直，连接牢固无松动； 4、钻杆料斗安装正确，连接牢固无松动； 三、旋挖钻机行走时应注意下列要求： 1、应在平坦坚实的地上行走； 2、应与沟渠、基坑保持安全距离，防止倾翻； 3、履带响声异常或卡住时应立即刹车，停车行走，下机检查了； 四、旋挖钻机作业时应注意下列要求： 1、应在平坦坚实的地面时作业、应与沟渠、基坑保持安全距离，防止倾翻或下滑；大雨、雾、雪和六级以上大风等恶劣天气时应停止作业；
2、预留足够的机械操作作业面（机身旋转半径范围内），操作时必须注意周围是否有人和障碍物，在机械回转半径范围内严禁人员逗留，听从专人指挥。 3、检查护筒位置是否准确、护筒是否垂直，检查钻孔位有无地下障碍物（基础、管线），钻孔中注意保护地下相关设施等 4、钻孔前应检查机械是否有障碍，严禁机械带病作业； 5、应根据地质情况选择钻头和料斗，并根据钻进情况更换； 6、成孔时应根据地质和钻进情况加压，不得为赶进度而盲目加压造成机械损坏； 7、钻孔时若机架摇晃、移动、偏斜或钻头内发生有节奏响声时，应立即停钻，经处理后方可继续施钻，未查明原因不得强行启动； 8、按要求做好施工记录，并对下一般做好交接； 五、旋挖钻机停放应注意下列要求： 1、应在平坦坚实的地面停放，尽量停放在无其它机械作业和行驶的地方，应与沟渠、基坑保持安全距离，防止倾斜； 2、应关好电源、锁好门窗，防止机械失盗； 3、完工时，机械应及时退场，放在基地仓库，做好防碰防雨保护； 六、旋挖钻机保养应注意下列要求： 1、切实管理好机械的零配件设备，不得随意丢失； 2、要正常的为机械加机油、打黄油、以免损坏机械； 3、定期清洗机械外壳，以保持机身洁净美观；
为什么人们对旋挖机钻头的选择会这样随意，而通过互联网等也查不到相关的信息和资料，我们究竟又应该怎样正确选择合适的旋挖机钻头呢？ 带着问题，我们走访了西北地区最权威的旋挖机钻头研发、生产、维修厂家“西安长雁钻探机械厂”，该厂的领导热情的接待了我们，得知我们的来意后，特地请来了一位老者。在攀谈中我们了解到，老者姓尹，今年已经60多岁的高龄了，尹老以前是西勘维修车间的高级工程师并担任着车间主任一职，退休后一直在西安长雁钻探机械厂担任总工程师和技术顾问也是该厂的技术厂长，和旋挖机钻头打了一辈子的交道。在听完尹老的一番话后，使我们茅塞顿开。 由于目前国内专业从事旋挖机钻头产生的企业很少，绝大多数的旋挖机钻头购买者其实是没得选择，只能购买旋挖机生产厂家的配套钻头产品，而厂家的主营是旋挖机，钻头只是附带的配套产品，配套产品追求的就是通用性，不可能针对客户的具体需求进行加工，更谈不上对钻头选择使用来进行介绍了，这样上面的一些问题就自然的凸显出来了。 关于怎样选择旋挖机钻头，尹老也给我们做了详细介绍，下面我们就具体的给大家将下，希望对大家有所帮助。 选择旋挖机钻头时，应从以下几方面入手： 影响旋挖钻头选用的因素很多，从专业的技术应用上概括起来主要有三个方面：地层情况；钻机功能；孔深、孔径、沉碴厚度、护壁措施等具体要求。 要想选对钻头首先要认识旋挖钻头的分类 常见的旋挖钻头有螺旋钻头、旋挖斗、筒式取芯钻头、扩底钻头、冲击钻头、冲抓锥钻头和液压抓斗，下面逐类简单介绍。 1、螺旋钻头 （1）锥形：双头双螺，适用于坚硬基岩。双头单螺，适用于风化基岩、卵石、含冰冻土等。以上钻头配装各种截齿，通过齿型、螺距、螺旋升角的变化又可派生出很多类型的钻头。 （2）直螺旋钻头： a、斗齿直螺双头双螺，适用于砂土，胶结差的小直径砾石层；双头单螺，适用于砂土、土层；单头单螺，适用于胶结差的大直径卵石，粘性土及硬胶泥。 b、截齿直螺：有双螺、三螺和四螺，适用于是硬基岩或卵砾石。 2、旋挖钻斗按所装齿可分为截齿钻斗和斗齿钻斗；按底板数量可分为双层底斗和单层底斗；按开门数量可分为双开门斗和单开门斗；按桶的锥度可分为锥桶钻斗和直桶钻斗；按低板形状可分为锅底钻斗和平底钻斗。以上结构形式相互组合，再加上是否带通气孔、开门机构的变化，可以组合出几十种旋挖钻斗。一般来说双层底钻斗适用地层范围较宽，单层底的只适用于粘性较强的土层，双门钻斗适用地层范围较宽，单门钻斗只是用于大直径的卵石及硬胶泥。 3、筒式取芯钻头目前常见的有两种：截齿筒钻（适用于中硬基岩和卵砾石），牙轮筒钻（适用于坚硬基岩和大漂石）。在筒式取芯钻的两大类钻头中，又带取芯装置和不带取芯装置之分，主要取决于取芯的难度。因为牙轮取芯钻头主要用于硬岩钻进，且钻取的环状面积大，如果有条件的还可以通在在钻头部分加装反循环钻进，以提高钻进效率。 4、扩底钻头在桩径不增大桩深不增加的基础上，为了提高单桩的承载力，设计部门往往通过扩底桩来实现，旋挖钻机施工扩底是无需任何改动就可施工，只需选用扩底钻头即可。扩底钻头常用的以机械式为主，这种钻头使用和维护都比较简单，有上开式和下开式的，张开机构一般为四连杆的，用于土层、强风、中风化地层甚至坚硬基岩。由于旋挖钻进是非循环钻进，扩底完成后用清渣桶清渣即可。 5、冲击钻头、冲抓锥钻头在钻进大直径卵石、大漂石和坚硬基岩，使用冲击钻头、冲
230型号旋挖钻机性能、特点、配置说明 一、整机性能介绍： 1、先进的技术性能：230型号旋挖钻机采用专业的可拓展履带 底盘、自行起落折叠桅杆、可伸缩钻杆和液压先导控制。具有自 动检测孔深、垂直度自动调整、集成式LCD液晶显示和监控系统 直接监控整个钻机的工作状态,并具有防误操作的逻辑功能控 制。钻进扭矩大、施工效率高、转场机动灵活、可靠性高、性价 比优。其钻进钮矩为，最大成孔直径为2000mm，最大成孔深度为 70m。 2、可靠的质量保证：主要配套件采用世界名优产品，如沃尔沃 进口发动机；德国力士乐主卷扬液压马达、减速机、行走减速机、组合液压泵、副泵回路的负载敏感多路阀、动力头马达、布雷维 尼动力头减速机、派恩控制器和显示器及其它电器元件等关键部 件均选用国外着名厂商的产品。 3、合理的结构设计：采用最流行的变幅机构，自行起落可折叠 桅杆、伸缩式钻杆、带重型减震器的动力头和可拓展专业旋挖钻 机履带底盘等。 4、舒适的操作系统：人机工程学的操作平台，高水平的人机界 面，便捷的操作手柄。 5、作业范围广：匹配不同的钻具可进行粘土层、沙层、冻土层、 卵石层和中风化岩层的钻进作业。成孔深度达70m，成孔直径为 600～2000mm。
6、作业效率高：钻进扭矩大，钻进速度高，提钻和放钻速度快， 钻进加压力大，加压行程长，整机参数配置合理，比其它机器生 产效率更高。 7、转场机动灵活：三段折叠桅杆，可自行起落。运输状态将履 带收至运输状态，把桅杆落下，再将、上段桅杆、带动力头的下 段桅杆折叠，吊锚架自动收放。使运输尺寸减到最小。 8、维修保养方便：合理的机器设计和布置整齐、规则的液压管 道，充分考虑到维修保养和上下机所需的空间和方便性，使维修 保养伸手可及。 二、专业底盘 1、沃尔沃TAD941增压、中冷、电控发动机，220kW的超强动力， 海拨4500米以上地带正常工作，欧3排放标准。 2、内藏式液压可伸缩履带结构，工作时履带最大可拓宽至 4000mm,加上合理的钻机重心设计，使钻机具有极好的稳定性； 运输时履带的中心距可收缩至3000mm,减少运输宽度。 3、集成式电子控制系统，使发动机控制、发动机与液压泵的控 制、钻机垂直度调平控制、钻机的逻辑控制和故障诊断系统与一 体。汇集所有发动机燃油、空气、冷却液和排气系统的传感器， 存储并传递如转速、油耗及故障诊断信息等状态信息，使发动机 转速能自动地调整功率匹配和优化作业模式，即使在极端条件下 也能稳定地输出最大扭矩，防止发动机熄火。冷却系统能保证机 器在-20℃~40℃外部环境温度下安全运转。
JZB600型履带式长螺旋钻机说明书 JZB60型步履式长螺旋钻孔机说明书一、概述 JZB60型步履式长螺旋钻孔机，采用电机驱动履带行走，立柱采用筒式结构， 三点支承，该钻机按国家标准GB8514-87进行设计生产。 1 、该桩机桩架具有多种功能，可配备如下工作装置: a、配动力头，长螺旋钻杆可完成钻孔砼灌注桩，压浆桩。 b、配振动垂，加压装置可完成沉管砼灌注桩，挤扩桩。 c、配自由落体卷扬机柴油锤可打预制桩，预应力管桩。 d、配三轴动力头可完成地下连续墙施工。 e、配吊具可实现拔桩等起吊作业。 2、桩架主要结构可分为如下部分(图1) (1) 顶部滑轮组(2) 立柱(3) 动力头(4) 钻具(5) 护筒(6) 斜撑及调整机构 (7)起架装置(8)操纵室及电器系统(9)液压系统(10) 支腿油缸(11) 卷杨机 (12)平台(13) 回转机构(14) 回转支撑(15)支撑梁(16)履带梁(17) 行走机构 3、该桩架的主要特点及适用范围: a( 该机采用履带移动形式，具有移动灵活就位方便，此外电器液压全部采用集中控制，操 作方便，减少了工人的劳动强度。 b( 采用刚性悬架整体台车结构的履带行走系统，上部作业机构采用三支点结构，移动就位 迅速，安全，稳定，施工效率高。质量好。 c( 除了四个支腿及行走机构采用液压传动外，其余均采用机械传动，使用可靠，维修方便。d( 配用多种工作装置，应用范围广
e（绕线电机电阻调速，满足不同孔径灌浆对提升速度的要求。桩架起架平稳，对整机结构 冲击小，延长整机工作时间。 二、主要结构说明: 1、顶部滑轮组 顶部滑轮组上有四个滑轮，提动力头时顶部滑轮两头受力基本相等，使立柱几乎不受弯，成为压杆。顶部滑轮钢丝绳的绕法（图2）。 2、立柱 立柱是筒式结构采用①529x8螺旋管，前后导向用整板和立柱相连，前后导向 中心距和导管尺寸为330X?70和600X?102桩架出厂高度为32米。 3、斜撑及调整机构 主要由撑杆和调整机构组成见（图3）。它的作用是通过改变两边斜撑长短来调整立柱垂直度，带动丝杆调整的是用摆线针轮减速机，丝杆不会因为振动等其他原因自行转动，两边斜撑调整根据需要可单动或同时动作。 4、起架装置 主要由（1）起架支座（2）起架拉杆（3）起架拉绳三个部分组成。它的功能是起落桩架立柱和斜撑。 5、操纵室及电器系统操纵室采用钢板制作，电器系统布置在侧面，电控操纵在前 面，液压操纵阀在 前面下方，操作控制方便，符合安全要求。 6、液压系统 1 液压系统原理见（图5）。液压系统主要是由油泵，油箱，管路及多路换向阀组 成（溢流阀在其上），系统压力为16Mpa操作阀中两组操纵后支腿油缸，两组控制前支
德国宝峨BG25C主要技术参数表 附注：⑴.可改装为地下连续墙液压抓斗，实现一机两用。 ⑵.配置适合的嵌岩钻头可钻单轴抗压强度超过100MPa的硬岩。 ⑶.非常适合咬合桩等需要使用长套管的基础施工。
SD-10型多功能钻机（生产产地：上海嘉定） 技术特点： 底盘：采用特制的专用可扩展底盘，履带伸缩自如，机动性强，并且提高了整机的稳定性。工作装置的关键部位采用行业首创的免润滑轴承结构。工作更加可靠，维护更加方便。行走主梁部分，采用单侧流线型平滑机架，泥土不易堆积，便于清理。 动力配置：采用美国Cummins(康明斯)B系列涡轮增压中冷发动机，具有优越的性能，可靠性好，耐用。高效的涡轮增压功能提升了发动机的性能和功率，适合在各
种工况下作业。 电控部分：本机采用派芬自动控制公司自动及手动调平系统，具有立桅全自动找垂和手动找垂二种功能，LCD光柱显示及数字显示模式，通过按键或手柄调节，操作方便直观，立桅精度达到0.1度，调整时间控制在10s以内，精度高，速度快；有效地提高了钻机精度，并降低了作业强度。提高了整机故障的智能化自诊断能力，大大降低了保养及维护费用。可现场进行参数设定与系统标定，维护方便简单。 液压系统：整机采用全液压传动系统，关键部分的液压元器件均采用进口的HAVE(哈威)等名牌产品，保证了系统的稳定、可靠、耐用。动力头部分采用双马达，根据地基的地质条件可改变钻进的回转速度和输出扭矩，实现整机全功率负载适时控制，最大限度地降低系统能耗，减少系统发热。 结构部分：主体结构设计合理，采用三段式可折叠桅杆，可降低运输状态的高度。中段桅杆部分通过加强刚性好、稳定性强，有效地保证了机械的耐用性、牢固性和抗冲击性。为动力头提供一个平稳运行的基体。另外，其不需辅助吊车，仅靠自身平行四边形支撑系统即可完成竖立。 钻杆和钻头：根据施工地层的需要，本机具有摩阻式钻杆和自动机锁式伸缩式钻杆供选择，同时可配套短螺旋钻头、普通钻头、捞沙钻头等各种钻头。 另外，SD-10多功能钻机还可以作有循环液钻进施工，最大钻进深度可达100m，同时还可以进行潜孔锤施工，长螺旋施工，套管施工等各种施工工艺的施工。
长螺旋钻机钻孔灌注桩需要注意的事项 长螺旋钻机钻孔灌注桩需要注意的事项 长螺旋钻机钻孔过程要注意钻孔的垂直度，控制钻孔垂直度的主要技术措施为：（1）压实、平整施工场地。 （2）安装钻机时应严格检查钻进的平整度和主动钻杆的垂直度，钻进过程应定时检查主动钻杆的垂直度，发现偏差应立即调整。 （3）定期检查钻头、钻杆、钻杆接头，发现问题及时维修或更换。 （4）在软硬土层交界面或倾斜岩面处钻进，应低速低钻压钻进。发现钻孔偏斜，应及时回填粘土，冲平后再低速低钻压钻进。 （5）在复杂地层钻进，必要时在钻杆上加设扶整器。 水下砼灌注过程要注意： 1砼配制采用高标号水泥时，应注意砼的初凝和终凝时间与单桩灌注时间的关系，必要时添加砼缓凝剂。施工现场应严格控制好配合比（特别是水灰比）和搅拌时间。掌握好砼的和易性及砼的坍落度，防止砼在灌注过程发生离析和堵管。 2 初灌时埋管深度 我国JGJ94-94规范规定，灌注导管底端至孔底的距离应为300～500mm，初灌时导管埋深应≥800mm。在计算砼的初灌量时，个别施工单位只计算了1.3m桩长所需的砼量，漏算导管内积存的砼量，初灌量不足造成埋管深度达不到规范值。另一方面，施工单位准备的导管长度规格太少，安装导管时配管困难，有时导管低至孔底的距离偏大，而导管安装人员没有及时把实际距离通知砼灌注班，形成初灌量不足导致埋管深度达不到规范值。初灌砼量V应根据设计桩径、导管管径、导管安装长度、孔内泥浆密度进行计算，且V≥V0+V1。V0为1.3m桩长的砼量，V0＝1.2×1.3πD2/4（单位：m3）；1.2－桩的理论充盈系数；D－设计桩径（m）。V1为初灌时导管内积存的砼量，V1＝(hπd2/4)（ρ＋0.55πd）/2.4 (单位：m3)；h－导管安装长度（m）；d－导管直径（m）；ρ－孔内泥浆密度（t /m3）; 0.55－导管内壁的摩阻力系数；2.4－砼的密度（t /m3）。 3 灌注砼时堵管 灌注砼时发生堵管主要由灌注导管破漏、灌注导管底距孔底深度太小、完成二次清孔后灌注砼的准备时间太长、隔水栓不规范、砼配制质量差、灌注过程灌注导管埋深过大等原因引起。 灌注导管在安装前应有专人负责检查，可采用肉眼观察和敲打听声相结合的方法进行检查，检查项目主要有灌注导管是否存在小孔洞和裂缝、灌注导管的接头是否密封、灌注导管的厚度是否合格。必要时采用试拼装压水的方法检查导管是否破漏。灌注导管底部至孔底的距离应为300～500mm，在灌浆设备的初灌量足够的条件下，应尽可能取大值。隔水栓应认真细致制作，其直径和园度应符合使用要求，其长度应≤200mm。
旋挖钻机操作流程、注意事项 一、一般规定： 1、操作手必须经过学习、了解和掌握钻机构造、性能、熟悉操作方法、保养规程，各种指挥信号，以及钻探基础知识，经考核合格方可上机操作，非操作手一律不许上机操作。 2、在操作前或操作期间，操作手禁止饮酒、服药或吃任何可能消弱操作能力的食物。 3、在钻机房、任何人都不准抽烟。 4、钻机开始钻进前，操作手勿必观察了解工作区域地层断面图、高架电线、建筑物等。特别注意煤气管道、地下电缆、高压电线。 5、工作中，所有钻机工作人员必须带安全帽、穿工作服和工作鞋。 二、钻进规定： 1、启动前，操作手必须完成本班例保的相应内容。 2、启动时，应先让发动机怠速运转2分钟、冬季5分钟、检查仪器各仪表、指示灯是否正常，如无异常，方可正常钻进。 3、操作中，禁止盲目加压，提升压力应控制在300帕左右，旋转压力控制在100帕左右。 4、经常注意钢丝绳在主卷扬筒上是否排列有序，若有错乱，应重新绕排。 5、经常注意活接头的工作情况，如发现钢丝绳有扭转现象，应检查活接头，必要时，应更换。 6、经常注意钻杆工作情况，如有收不回或放不出的现象时或有其他异常情况时，应立即报告当班领导，切忌盲目处理。 7、工作中，任何红灯（指示灯不正常亮时）均应停机检查，查明原因，修好后方可继续工作。 8、在使用甩土马达时，应先按住手柄上的电控按钮，待系统压力升至15帕后，再缓慢操作手柄至最大位置；停止时，应先慢退回手柄，再松开按钮。严禁在手柄还没有回位的情况下，突然松开电控按钮。 三、对非钻进作业情况下，钻机运行规定： 1、非钻进作业的钻进运行包括装卸钻具、装卸钻杆、迁移工作点、收臂放塔、检修调试机器等。 2、所有非钻进作业的钻机运行必须在有人统一指挥的前提下进行。没有指挥人，禁止任何运行。 3、指挥者必须使用规范的指挥手势，瞻前顾后、谨慎引导钻机运行。 4、非钻进作业钻机尽可能在低转速（发动机）下运行。严禁在非钻进时加大油门，严禁在驾驶室内享受空调。 5、装卸钻杆、组装桅杆要求在白天或照明条件相当好的夜间完成。、 6、对工作点地理、气候条件的要求：
第一章旋挖钻机安全技术操作规程 一、总则 1.1为正确使用旋挖钻机，确保设备完好及施工质量、 人身安全，特制定本规程。 1.2本规程包括：一般规定、施工预备、钻探施工、设备的维护保养及事故的预防与处理等内容。 1.3 旋挖钻机操作人员在作业时，除必须按本规程执行外，还应认真执行钻机的操作维护保养手册。 1.4旋挖钻机使用单位和操作人员要不断总结经验，积 存资料，以便修订与完善本规程。 二、一般规定 2.1在使用、治理或进行各种作业前，必须认真阅读制造商提供的各种技术、治理资料。 2.2操作人员必须通过培训，了解钻机的构造、性能、熟练操作方法及保养规定，并经考核合格后，方可独立操作。 2.3操作人员必须严格遵守安全操作规程。在未掌握钻机的使用、润滑、保养、维修等要求前，不得操作机器。 2.4操作人职员作前、工作中严禁喝酒及服用有可能削
弱操作能力的药物及其它食品或饮料。 2.5 对钻机资料中注明的安全警示标志必须充分理解，严格遵守。 2.6钻机各部件未经主管部门同意，不得任意拆卸或更换，如有拆卸或更换时，应提出改装方案和安全措施，方可实施。 2.7钻机运输、安装、调试、行走都必须由熟练的操作人员操作，并由专职人员指挥。 2.8钻机进入施工现场前，操作人员必须对现场有充分的了解（如电缆、煤气、管线、暗沟、周围建（构）筑物、高压输电线路等），钻机必须有充分的作业空间，场地必须满足设备承重及平坦要求。 2.9钻机行走时，主动轮应在后面。施工在平地行走距离不超过100m时，可不放下桅杆；上下坡时桅杆必须放平，将回转台制动，上下坡度不得超过30°，上大坡时应用外力协助，下坡时应慢速行驶。严禁在坡上换档变速及空档滑行。严禁横向穿过斜坡。 2.10钻机转弯不应过急过大。若弯道过大，应分次转弯，每次不得超过20°。 2.11通过桥涵、管道时，应首先了解其承载能力。通过铁道路口时，应预先跟铁道部门取得联系，并铺设木板或
安全管理编号：YTO-FS-PD574 旋挖钻头的选配与使用通用版 In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
旋挖钻头的选配与使用通用版 使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。文件下载后可定制修改，请根据实际需要进行调整和使用。 旋挖钻进施工是在我国近期迅速发展起来的先进的桩工施工工法，旋挖钻机施工具有高效、低噪、环保、成孔质量高、机械化程度高等诸多特点，旋挖钻机是这种工法的执行者，无论是国外产品还是国产设备结构形式和工作原理大同小异，但所施工的地层千差万别，施工具体的技术要求又各有不同，所以只有通过选择不同钻头来满足上述的要求，科学地选择钻头及合理的使用钻头，在一定程度上能丰富旋挖钻机的施工工艺，拓宽旋挖钻机的施工领域。 影响旋挖钻头选用的因素很多，概括起来主要有三个方面：地层情况；钻机功能；孔深、孔径、沉碴厚度、护壁措施等具体要求。 1、目前常见旋挖钻头的分类 常见的旋挖钻头有螺旋钻头、旋挖斗、筒式取芯钻头、扩底钻头、冲击钻头、冲抓锥钻头和液压抓斗，下面逐类简单介绍。 1、1 螺旋钻头
旋挖钻机施工方法 一、前言 近年来，高速公路施工周期越来越短，对于特大桥梁工程也只有十八个月的工期，在保证工程质量的前提下如何加快桥梁下部钻孔灌注桩工程的施工是保证能否按期完工的关键。 二、工法特点 1、成孔速度快、效率高，平均钻进速度为：5m—8m/小时。 2、既可干孔作业，亦可水中钻孔，孔内沉渣少。 3、钻孔时用水量少。 4、对施工现场无泥浆污染，现场比较整洁，无噪音。 5、自身可行走，钻孔就位、移位快，自身动力。 6、设备性能良好，电脑坐标定位及显示钻孔垂直度，成孔质量高。 三、使用范围 旋挖钻机适用于粘性土、沙类土，含量较小的砾石、卵石层，软石层，强风化岩层、等地质情况，地势平坦的地理环境条件下作业。本工法主要适用于干旱少雨地区粉砂土地质条件下或水下成孔时的桩基施工。钻孔深度最大为60米，桩径≤180cm。 四、工艺原理 静态泥浆旋挖钻机施工是通过旋挖钻机的液压系统及自重给筒式钻头或螺旋式钻头施加压力，钻头在负载条件下通过钻杆的旋转使其旋挖钻进，当筒式钻头或螺旋式钻头盛满钻渣后，钻杆收缩，将筒式钻头或螺旋式钻头提出孔外，打开筒式钻头底部封盖或通过钻杆带动螺旋钻头旋转以清除钻头内的钻渣。同时用
泥浆泵向孔内注入泥浆，在孔壁快速形成一层薄膜以减小失水率，保持空内的水 头高度。 五、工艺流程及操作要点 （一）工艺流程（静态泥浆旋挖钻机施工工艺流程图） （二）操作要点 1、场地平整：将旋挖钻机位置夯实、现场整平，适宜施工机械旋挖钻机、吊车、混凝土罐车出入施工现场。施工现场水、电、路三通，达到施工要求。 2、测量定位：开工前对图纸提供的所有桩基坐标进行复合，测量仪器应按规定进行检验合格后使用。测量其地面标高，根据施工需要定出施工平台标高。准确测量定出桩基中心位置。护筒埋设好后应复核桩位，设置十字护桩。 3、钻机就位对中：履带式旋挖钻机有自动行走系统，旋挖钻机行走就位对中，对中完成后设置并锁定桩基中心相对坐标，设定桩基中心护筒顶坐标为（0，0，0），并将其输入旋挖钻机电脑系统。用全站仪或经纬仪复核钻杆垂直度。 4、埋设护筒：护筒宜用10—12mm的钢板制作，内径大于桩径30—40cm，护筒高200—250cm，用旋挖钻机将护筒压入土层中，使护筒中心与桩设计中心一致，中心偏差不大于5cm，倾斜度偏差不大于1%护筒顶面标高宜高于地下水位1.5～2.0m高出地面0.3m。 5、桩基位置复核放样：护筒埋设完成后，开钻前复核桩基位置。 6、泥浆池、沉淀池开挖及泥浆调制 （1）、泥浆池、沉淀池开挖：施工前选定泥浆池及沉淀池的位置，泥浆池宜低于沉淀池，泥浆经过沉淀后流入泥浆池，以便泥浆能循环利用。根据桩基的直径及孔深确定泥浆池及沉淀池的大小，泥浆池的体积宜为井孔体积的1.5倍。
