信号隔离安全栅与信号隔离器的区别 一、定义 1、信号隔离器（isolator ）：一般指弱电系统中的信号隔离器，既保护下级信号系统不受上级系统影响和干扰。 2、信号隔离安全栅（safety barrier）：接在本质安全电路和非本质安全电路之 间。将供给本质安全电路的电压或电流限制在一定安全范围内的装置。安全栅是一种统称，分为齐纳式安全栅和隔离式安全栅，隔离式安全栅简称隔离栅。 金湖英普瑞电子设备有限公司主营产品有：隔离安全栅，信号隔离器，信号隔离配电器，直流信号隔离器,开关量信号安全栅，电流变送器。同时代理日本横河EJA变送器，横河AXF 电磁流量计，横河DY涡街流量计，罗斯蒙特3051系列变送器,罗斯蒙特248系列温度变送器，罗斯蒙特475手操器。 二、工作原理 1、信号隔离器工作原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。保证变换后的信号、电源、地之间绝对独立。 2、齐纳式安全栅的工作原理 安全栅的主要功能就是限制安全场所的危险能量进入危险场所，及限制送往危险场所的电压和电流。 齐纳管Z用于限制电压。当回路电压接近安全限压值时，齐纳管导通，使齐纳管两端的电压始终保持在安全限压值以下。 电阻R用于限制电流。当电压被限制后，适当选择电阻值，可将回路电流限制在安全限流值以下。 保险丝F的作用是防止因齐纳管被长时间流过的大电流烧断而导致回路限压失效。当超过安全限压值的电压加在回路上时，齐纳管导通，如果没有保险丝，流经齐纳管的电流将无限上升，最终烧断齐纳管，使回路失去限压。 为确保回路限压安全，保险丝的熔断速度要比齐纳管可能被烧断的速度快十倍。 采用图一所示的三冗余齐纳管的安全栅基本限能电路结构，能够确保安全栅在正常工作、一个故障点和两个故障点时均能将安全栅的输出能量限制在安全参数规定的范围之内，从而满足ia级本质安全电路的要求。 3、隔离式信号隔离安全栅的工作原理 与齐纳安全栅相比，隔离式安全栅除具有限压与限流的作用之外，还带有电流隔离的功能。隔离栅通常由回路限能单元、电流隔离单元和信号处理单元三部分组成，基本功能电路如图二所示。回路限能单元为安全栅的核心

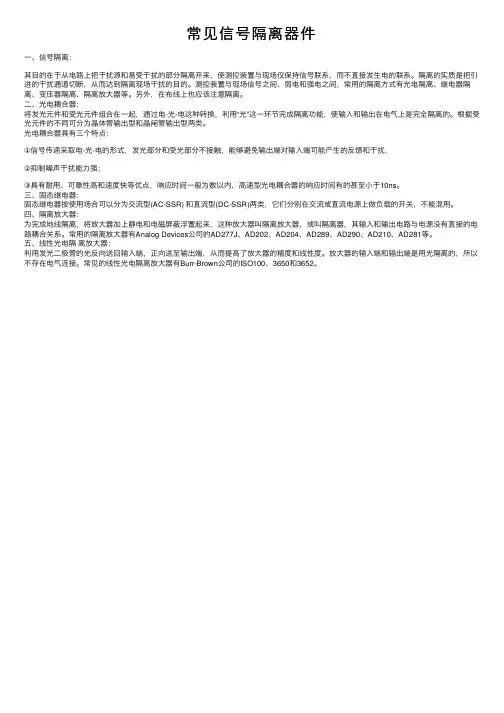

信号隔离器的工作原理及功能是什么？ 1.工作原理： 首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。保证变换后的信号、电源、地之间绝对独立。 2.功能： 一：保护下级的控制回路。 二：消弱环境噪声对测试电路的影响。 三：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。 DIN系列导轨结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。能够克服变频器噪声及各种高低频脉动干扰。 信号隔离器的主要类型有哪些？ 1.隔离器： 工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电气安全性能。需要将输入的电压、电流或频率、电阻等信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，安全的送给二次仪表或plc\dcs使用。 2.配电器： 工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。 3.安全栅：
一些特殊的工业现场（如燃气公司和化工厂）不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。 信号隔离器安装维护应注意哪些事项？ 由于生产厂家不同，对隔离器的生产工艺、接线定义也不都相同，但使用场合基本相同，所以对产品的防护要求及维护基本相同。 1． 使用前应详细阅读说明书。 2． 作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。 3． 作为隔离配电使用时，应将输入端串入电源电路中，输出端接变送器。 4． 若不正常工作应先检查接线是否正确，注意电源有无及极性反正。 为什么有时PLC接收到的现场信号误差大且稳定性差？ 造成这种现象的原因很多，不同仪表信号参考点之间的电位差是重要因素。由于这个“电位差”造成仪表信号之间产生干扰电流，致使PLC误差大且稳定性差。所以不同设备、仪表的信号有一个共同的参考点是最佳状况。隔离器使输入/输出电气上完全隔离，在PLC模拟接口板形成共同的参考点，达到理想状况问题就解决了。 设计隔离端子的原则是什么？ 需要为每台隔离器都配电源吗？设计要遵循两个原则。第一：外部设备与中央处理系统（例如PLC、DCS）之间要进行电气隔离。第二：外部设备信号（无论是向中央处理系统发送信号的外部设备到还是接收信号的外部设备）之间要实现相互电气隔离。例如要把PLC输出的一路
ADM2582E/ADM2587E-完全集成式隔离数据收发器 本文主要简单介绍RS-485总线标准，以及比较几种常见的RS-485电路，并重点介绍美国模拟器公司（ADI）最新量产的具备±15 kV ESD保护功能的完全集成式隔离数据收发器 ADM2582E/ADM2587E，一个集成隔离DC/DC电源，适合用于多点传输线路上的高速通信应用的数据收发器。 1.引言 随着现代化社会生活的迅速发展，工业自动化的程度越来越高。在工业控制、电力通讯、智能仪表等领域中，也常常使用简便易用的串行通讯方式作为数据交换的手段。但是，在工业控制等环境中，常会有电气噪声干扰传输线路，使用RS-232通讯时经常因外界的电气干扰而导致信号传输错误；另外，RS-232通讯的最大传输距离在不增加缓冲器的情况下只可以达到15 米。为了解决上述问题，RS-485标准通常被用作为一种相对经济、具有相当高噪声抑制、相对高的传输速率、传输距离远、宽共模范围的通信平台。 RS-485标准采用平衡式发送，差分式接收的数据收发器来驱动总线。因为 RS-485的远距离、多节点（256个）以及传输线成本低的特性，是EIA RS-485称为工业应用中数据传输的首选标准。ADI公司的 ADM2582E/ADM2587E器件针对均衡的传输线路而设计，符合 ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)标准。它采用ADI 公司的iCoupler?技术，在单个封装内集成了一个三通道隔离器、一个三态差分线路驱动器、一个差分输入接收机和一个isoPower DC/DC转换器。该器件采用5V或3.3V单电源供电，从而实现了完全隔离的RS-485解决方案。 2．RS-485 标准介绍 电子工业协会（EIA）于1983 年制订并发布RS-485标准，并经通讯工业协会（TIA）修订后命名为TIA/EIA-485-A，习惯地称之为RS-485标准。RS-485标准是为弥补RS-232通信距离短、速率低等缺点而产生的。RS-485标准只规定了平衡发送器和接收器的电特性，而没有规定接插件、传输电缆和应用层通信协议。RS-485标准数据信号采用差分传输方式（Differential Driver Mode），也称作平衡传输，RS-485标准的最大传输距离约为1219 米。通常，RS-485网络采用平衡双绞线作为传输媒体，平衡双绞线的长度与传输速率成反比。在这里尤为注意并不是所有的RS-485收发器都能够支持高达10Mbps的通讯速率。如果采用光电隔离方式，则通讯速率一般还会受到光电隔离器件响应速度的限制。
安全栅与隔离器的区别 安全栅与隔离器的区别 隔离器 用于对现场仪表的各类信号调整、隔离，并转换成计算机、DCS、PLC等能接受的标准信号或用户指定的特殊信号。用于从电气上隔离远动设备和运行设备的一种器件，如继电器等。 安全栅 本质安全型防爆仪器仪表的关联设备，在正常情况下不影响测量系统的功能。它设置在安全场所的一侧，当本安防爆系统发生故障时，能将窜入危险场所的能量（电能）限制在安全值以，从而保证现场生产安全。 作为工业现场与控制室仪表之间的信号隔离变送器设备，信号隔离器和安全栅一直发挥着重要的作用，是工业控制系统中重要的组成部分。随着技术的进步，无论是现场的一次仪表，还是控制系统，都发生了变化，信号隔离器和安全栅也需要进一步发展适应更高的要求。飞创仪表总结多年来的实践经验，对产品进行了改进，对隔离器和安全栅的性能进行了提升，以满足市场的需求。新型的隔离器和安全栅在性能和技术指标上都较过去有了更大的进步。 一、模块化的设计保证对市场的快速响应 隔离器和安全栅一般由输入信号处理单元、隔离单元、输出信号处理单元、电源等4部份构成。根据信号的流向在输入或输出单元增加本质安全设计，从而构成隔离器和安全栅。 虽然实际应用中的隔离器和安全栅基本上都是由上述四个单元构成，但输入、输出的类型和数量的不同，组成了种类繁多的型号，为了满足市场的需求，越来越多的型号使得企业的生产负担加重，数量少品种多使得交货周期越来越长，也使得调试检验的成本增加。这些情况已经严重的阻碍了产品的市场推广。针对这种情况，宇通公司通过仔细的分析，采用模块化的设计方法，将隔离器和安全栅划分为七种功能模块，从而比较好的解决了上述问题。模块化的设计方法极大
隔离器使用 生产过程监视和控制中要用到多种自动化仪表、计算机及相应执行机构,过程中的信号既有微弱到毫伏级的小信号,又有数十伏的大信号,而且还有高达数千伏、数百安培的信号要处理。从频率上讲，有直流低频范围的，也有高频/脉冲尖峰。设备、仪表间互扰成为系统调试中必须要解决的问题。除了电磁屏蔽之外，解决各种设备、仪表的“地”，也即信号参考点的电位差，将成为重要课题。因为不同设备、仪表的信号要互传互送，那就存在信号参考点问题。换句话说，要使信号完整传送，理想化的情况是所有设备、仪表中的信号有一个共同的参考点，也即共有一个“地”。进一步讲，所有设备、仪表的信号的参考点之间电位为“零”。但是在实际环境中，这一点几乎是不可及的，这里面除了各个设备、仪表“地”之间连线电阻产生的电压降之外，尚有各种设备、仪表在不同环境受到干扰不同，以及导线接点经受风吹雨淋，导致接点质量下降等诸多因素。致使各个“地”之间有差别。 两个现场设备仪表(1#,2#)向PLC传送信号以及PLC向两台现场设备仪表发出信号。假定传送的均为0-10VDC信号。理想情况，PLC及两个现场设备“地”电位完全相等。传送过程中又没有干扰，这样从PLC 输入来看，接收正确。但正如前所述，两个现场设备通常有“地”电位差，举例来讲，1#设备“地”与PLC“地”同电位，2#设备比它们的“地”电位高0.1V，这样1#设备给PLC的信号为0-10V，而2#设备给PLC的为0.1V-10.1V,误差就产生了,同时1#,2#设备的“地”线在PLC汇合联接。将0.1V电压施加在PLC地线条上，有可能损坏PLC局部“地”线，同时在显示错误数据，由此引起的问题在现场调试中屡有出现。例如某大型建材公司的生产线调试中，使用美国AB-PLC接国内某厂家手操器。AB-PLC的数据采集板有每八个通道，八个通道共用一个12位A/D，经过变换后，由12个光耦实现与主机隔离。它的八个通道输入之间并没有隔离，致使八个通道输入信号每个单独接入采集板均正常，接入两个或多于两个外部信号时，显示数字乱跳，故障无法排除。又如航天某部门测试发动机各点温度，使用K型偶作为传感器，同上述相似，仅测试一点一切正常，但是向主机接入两点或两点以上温度时，显示的温度明显错误。这两种情况在接入隔离器后，均正常。 隔离器之所以能起到这个作用，就是它具有使输入/输出在电气上完全隔离的特点。换句话讲，输入/输出之间没有共同“地”，外来信号不管是0-10V，或带着+10V干扰的10V-20V经隔离后均为0-10V，也即隔离后新建立的PLC“地”与外部设备、仪表“地”没关系。正是由于这个原因，也实现输入到PLC主机的多个外接设备仪表信号之间隔离，也即它们之间没有“地”的关系。 上面谈了输入到PLC信号的隔离，同样在PLC向外部信号设备传出信号也有类似现象问题。显然采用隔离器亦能达到解决问题的目的。 谈到PLC向外部设备、仪表发送信号，有一种情况经常遇到：要求PLC的输出即能给显示仪表，又能传送给变频器一类的设备。欲彻底解决干扰问题，推荐使用隔离式信号分配器。这种隔离器即实现PLC输出信号与外设隔离，同时实现外设之间隔离。有时现场仪表在配套时，由于协调不利，产生了如
信号隔离器原理及应用 在工业生产过程中，生成过程的监视和控制中要用到各种各样的仪器仪表，会产生各种各样的信号：既有微弱的毫伏级的小信号，又有数十伏的大信号，甚至还有高达数千伏和数百安培的强信号；既有直流低频信号，也有高频或脉冲尖峰信号；而这些信号都要经过互相传递和输送的过程，因此如何保证这些信号，特别是模拟信号在传输过程中不失真将成为系统调试中必须解决的问题。 具体地说，只有当控制装置和分布在现场的传感器和执行器之间的模拟信号传输无故障并且不失真时，才能保证过程控制安全可靠。尤其是小功率的模拟信号在干扰大的工业环境中传输时受各种外部干扰信号的影响，它们需要一条可靠的传输通道。日常工作经验表明，受设备要求的制约，必须谨慎小心的处理和传输模拟信号。而现场和控制层之间以模拟信号形式传输的测量和控制参数，在传输工程中常处于较恶劣的工业环境中，很可能会造成这些信号的失真。 z造成模拟信号失真的原因 1.接地环路问题：如下图所示，当过程环路中有两处或两处以上接地电阻不相等时，就会产生接地环路，过 程信号就会失真。 要使信号完整而不失真地传输，理想化的情况是所有设备、仪表中的信号都有一个共同的参考点，也就是有一个共同的“地”。只有这样，所有的设备、仪表的信号参考点之间电位差才能为“零”。很显然，不同设备的接地电阻很难保证都相等，接地电阻也会随着传输距离的增加而升高，有时甚至产生高达200V的电位差。 2.测量回路相互连接问题：如下图所示，在这些回路中，参考点要将因为接通多个信号回路而升高。 设备一 设备二 设备三 设备四 U 如上图，在这种相互连接的测量回路中，由于线间电阻的不断增加，必然会引起参考电压的不断升高。
引言 CAN(Controller Area Network)总线属于现场总线的范畴，它是德国Bosch公司在20世纪80年代初为解决现代汽车中众多的控制与测试仪器之间的数据交换而开发的一种串行数据通信协议。自Bosch公司推出CAN总线至今，CAN总线以其系统的实用性、可靠性和经济性而倍受青睐，并获得了长足的进步。CAN总线是目前唯一有国际标准的现场总线，可实现全分布式多机系统，采用非破坏性总线仲裁技术，可满足不同的实时要求，通信距离最远可达10km(传输率为5kb／s)，通讯速率最高可达l Mb／s(传输距离为40m)；节点数可达110个，传输介质为双绞线或光纤，报文采用短帧结构,带有CRC校验以及其他检错措施,使得数据出错率极低, 可靠性极高。CAN总线以其卓越的特性，低廉的价格，极高的可靠性和灵活的结构，已被公认为最有前途的现场总线之一。 &nb sp; 正由于CAN总线具有诸多其他总线无法比拟的特性，所以CAN在许多场合应用广泛。尤其是在一些强干扰的恶劣环境下，比如工业现场，更是有着重要的应用。因此在某些应用领域，由于现场情况十分复杂，各个节点之间存在很高的共模电压。虽然CAN接口采用的是差分传输方式，具有一定的抗共模干扰的能力，但当共模电压超过CAN驱动器的极限接收电压时，CAN驱动器就无法正常工作了，严重时甚至会烧毁芯片和仪器设备。因此，在强干扰环境中，或是高的性能要求下，就必须对CAN总线各个通信节点实行电气隔离。 传统的CAN总线隔离方法是光耦合器技术，使用光束来隔离和保护检测电路以及在高压和低压电气环境之间提供一个安全接口。目前一般使用6N137光电隔离器件，以Toshiba 公司的6N137为例，该器件工作电压为5V，最高速率10Mbps，工作温度一般为0℃到70℃，隔离电压2500Vrms，并且以DIP8型封装，每个芯片仅提供一个隔离通道。这些性能已经限制了6N137在更高要求的环境中应用。因此，ADI公司推出的新型双通道数字隔离器ADUM1201以其诸多优于光电隔离器件的性能优点，在CAN总线以及其他高要求情况下有着广泛的应用前景。 ADUM1201 ADUM1201基于ADI获奖的iCoupler数字隔离器采用平面磁场专利隔离技术。iCoupler技术是一项专利隔离技术，它是基于芯片尺寸的变压器，而不是基于光电耦合器所采用的LED与光电二极管的组合。iCoupler技术由于取消了光电耦合器中的光电转换过程，并且采用了iCoupler变压器专利技术集成变压器驱动和接收电路，从而实现了光电隔离器无法比拟的性能优势。由于使用晶片级制造工艺直接在芯片上制造iCouple变压器，所以iCoupler通道比光电耦合器有效地实现通道之间的集成以及比较容易地实现其它半导体功能。 由于没有光电耦合器中影响效率的光电转换环节，所以iCoupler数字隔离器不需要驱动LED的外部电路，其功耗仅为光电耦合器的1/10到1/50。这种新的基于电磁的隔离方

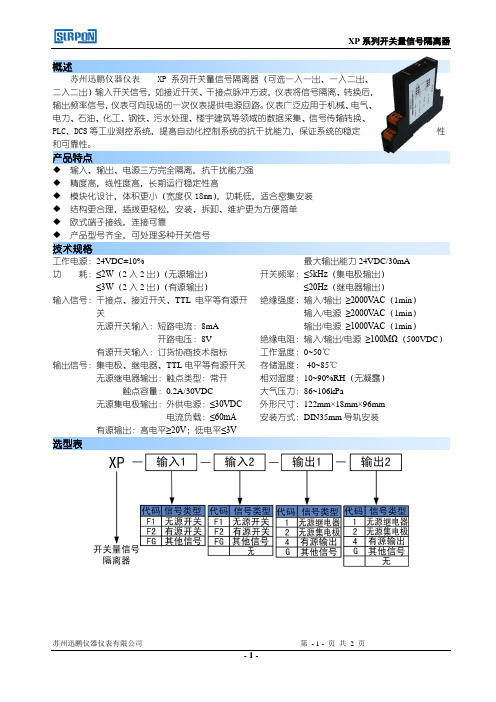

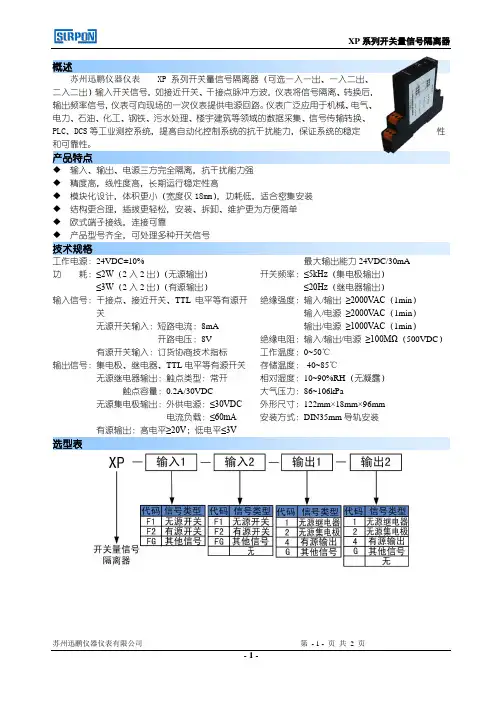

信号隔离器的原理以及常见分类 浅谈关于隔离器的一些常见以及常用的知识： 首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。保证变换后的信号、电源、地之间绝对独立。 功能： 一：保护下级的控制回路。 二：消弱环境噪声对测试电路的影响。 三：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。 KLG系列导轨结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。能够克服变频器噪声及各种高低频脉动干扰。 隔离器： 工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电气安全性能。需要将输入的电压、电流或频率、电阻等信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，安全的送给二次仪表或plc\dcs使用。 配电器： 工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。 安全栅： 一些特殊的工业现场(如燃气公司和化工厂)不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。 由于生产厂家不同，对隔离器的生产工艺、接线定义也不都相同，但使用场合基本相同，所以对产品的防护要求及维护基本相同。 1．使用前应详细阅读说明书。 2．作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。 3．作为隔离配电使用时，应将输入端并入电源电路中，输出端接变送器。 4．若不正常工作应先检查接线是否正确，注意电源有无及极性反正。 在平常的生产过程中你是否经常使用隔离器呢？你能区别有源与无源隔离器的特点么？你能做出好的决定：在哪里是使用有源的？在哪里使用无源的？现在就给大家讲解一下关于信号隔离器的问题。在工业现场，在距离较远的电气设备、仪表、PLC控制系统、DCS 系统之间进行信号传输时，往往存在干扰，造成系统不稳定甚至误操作。除系统内、外部干扰影响外，还有一个十分重要的原因就是各种仪器设备的接地处理问题。一般情况下，设备外壳需要接大地，电路系统也要有公共参考地。但是，由于各仪表设备的参考点之间存在电势差，因而形成接地环路，由于地线环流会带来共模及差模噪声及干扰，常常造成系统不能正常工作。一个理想的解决方案是，对设备进行电气隔离，这样，原本相互联接的地线网络
