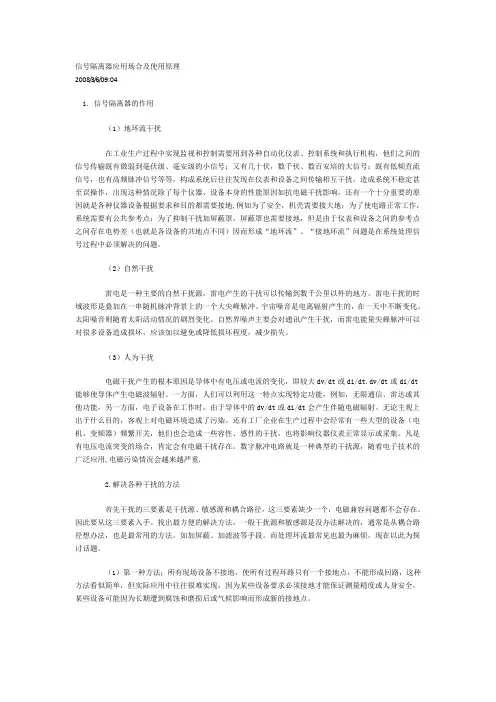

信号隔离器的作用 （1）地环流干扰
在工业生产过程中实现监视和控制需要用到各种自动化仪表、控制系统和执行机构，他们之间的信号传输既有微弱到毫伏级、毫安级的小信号；又有几十伏，数千伏、数百安培的大信号；既有低频直流信号，也有高频脉冲信号等等，构成系统后往往发现在仪表和设备之间传输相互干扰，造成系统不稳定甚至误操作，出现这种情况除了每个仪器、设备本身的性能原因如抗电磁干扰影响，还有一个十分重要的原因就是各种仪器设备根据要求和目的都需要接地,例如为了安全，机壳需要接大地；为了使电路正常工作，系统需要有公共参考点；为了抑制干扰加屏蔽罩，屏蔽罩也需要接地，但是由于仪表和设备之间的参考点之间存在电势差（也就是各设备的共地点不同）因而形成“地环流”、“接地环流”问题是在系统处理信号过程中必须解决的问题。 （2）自然干扰
雷电是一种主要的自然干扰源，雷电产生的干扰可以传输到数千公里以外的地方。雷电干扰的时域波形是叠加在一串随机脉冲背景上的一个大尖峰脉冲。宇宙噪音是电离辐射产生的，在一天中不断变化。太阳噪音则随着太阳活动情况的剧烈变化。自然界噪声主要会对通讯产生干扰，而雷电能量尖蜂脉冲可以对很多设备造成损坏，应该加以避免或降低损坏程度，减少损失。 （2）人为干扰
电磁干扰产生的根本原因是导体中有电压或电流的变化，即较大dv/dt 或di/dt.dv/dt 或di/dt 能够使导体产生电磁波辐射。一方面，人们可以利用这一特点实现特定功能，例如，无限通信、雷达或其他功能，另一方面，电子设备在工作时，由于导体中的dv/dt 或di/dt 会产生伴随电磁辐射。无论主观上出于什么目的，客观上对电磁环境造成了污染。还有工厂企业在生产过程中会经常有一些大型的设备（电机、变频器）频繁开关，他们也会造成一些容性、感性的干扰，也将影响仪器仪表正常显示或采集。凡是有电压电流突变的场合，肯定会有电磁干扰存在。数字脉冲电路就是一种典型的干扰源，随着电子技术的广泛应用,电磁污染情况会越来越严重.
2.解决各种干扰的方法
首先干扰的三要素是干扰源、敏感源和耦合路径，这三要素缺少一个，电磁兼容问题都不会存在。因此要从这三要素入手。找出最方便的解决方法，一般干扰源和敏感源是没办法解决的，通常是从耦合路径想办法，也是最常用的方法。如加屏蔽、加滤波等手段。而处理环流最常见也最为麻烦，现在以此为探讨话题。
（1）第一种方法；所有现场设备不接地，使所有过程环路只有一个接地点，不能形成回路，这种方法看似简单，但实际应用中往往很难实现，因为某些设备要求必须接地才能保证测量精度或人身安全，某些设备可能因为长期遭到腐蚀和磨损后或气候影响而形成新的接地点。
（2）第二种方法：使两接地点的电势相同，但由于接地的电阻受地质条件及气候变化众多因素的影响，这种方法在其实在实际中也无法完全能做到。
（3）第三种方法：在各个过程环节中使用信号隔离器，断开过程环路，同时又不影响过程信号的正常传输，从而彻底解决地环路的问题。
3.采用信号隔离器的优越性
在各个过程环路中使用信号隔离器办法可以用DCS 或PLC 等隔离卡件或者现场带的隔离的变送器（部分设备可以做到），也可以用信号隔离器来实现。比较起来，用信号隔离器有以下优点： ·绝大部分情况，采用信号隔离器+非隔离卡件比采用隔离卡件便宜 ·信号隔离器比隔离卡件在隔离能力、抗电磁干扰等方面性能更加优越
·信号隔离器应用灵活，而且它还有信号转换和信号分配及接口转换等功能，使用起来更加方便 ·信号隔离器通常有单通道、双通道、通道间相互完全独立、构成系统的配置、日常维护更加方便。
1.隔离作用：
w w
w .
c a
18
.n e t
工业信号为什么要隔离？由于工业现场的环境条件是很复杂的，各种干扰（天体放电干扰、电晕电火花放电干扰、电气设备频率干扰、感应干扰）通过不同的耦合方式（电容耦合、电磁耦合、共阻抗耦合、漏电流耦合）进入测量系统，使测量结果偏离准确值，严重时会让测量系统不能工作，因此要对工业信号进行干扰抑制，也就是采取隔离措施，隔离器就派上用场了。
什么是隔离？隔离就是破坏干扰途径、切断干扰耦合通道，从而达到抑制干扰的一种技术措施。常用的隔离方法有：电磁隔离、调制隔离、光电隔离。 2.变换作用：
将一种形式的信号转换成另一种形式的信号。
a 、将各种物理量转换成标准的工业控制信号：比如温度信号转换成4-20mA 信号，交流800V 电压信号转换成0-10V 信号、直流1A 电流信号转换成0-5V 信号等
b 、标准信号转换：比如4-20mA 转1-5V 3.放大作用、远传作用
将一些微弱的毫伏级信号放大成易处理的标准信号，将易受干扰的电压信号转换成电流信号，以利于信号远传，像4-20mA 信号可以传1000米。 4.保安作用：
加设隔离变送器可以保护上位重要控制器件的安全，比如PLC 、工控机、采集卡、仪表等，隔离器的隔离作用可以保护其他贵重器件的安全，以免损坏。
温度变送器模块应用领域：
石油、化工、化纤; 纺织、橡胶、建材; 电力、冶金、医药;
食品等工业领域现场测温过程控制 特别适用于计算机测控系统,
也可与DDZ －III 型仪表配套使用。
1.线性化输出4～20mA 标准电流信号，信号回路自身供电，电源功耗低；
2.全部电路封装在一块直径为44mm ，高仅为18mm 的壳体内，结构紧凑，安装方便，
3.可直接安装在国内通用热电阻、热电偶的接线盒中；.
4.仪表内部采用环氧树脂浇注工艺，可安装在恶劣的现场环境中，
5.有效地提高了变送器防爆、防震、防潮、防热、防有害气体侵蚀等的能力；
4.由于是电流输出，所以具有较强的远传能力；
5.热电偶变送器本身具有冷端补偿，不用外接补偿导线和其它补偿措施；
6.输出高阻抗、大信号、无射频干扰影响，并具有电源极性反接保护电路。
工作原理：温度变送器采用热电偶、热电阻作为测温元件，从测温元件输出信号送到变送器模块，经过
稳压滤波、运算放大、非线性校正、V/I 转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的
4～20mA 电流信号输出。
一体化温度变送器
一体化温度变送器一般由测温探头(热电偶或热电阻传感器)和两线制固体电子单元组成。采用固体模块形式将测温探头直接安装在接线盒内，从而形成一体化的变送器。一体化温度变送器一般分为热电阻和热电偶型两种类型。热电阻温度变送器的原理如图1所示。
w w
w .
c a
18.n e t
热电阻温度变送器是由基准单元、R/V 转换单元、线性电路、反接保护、限流保护、V/I 转换单元等组成。测温热电阻信号经转换放大后，再由线性电路对温度与电阻的非线性关系进行补偿，经V/I 转换电路后输出一个与被测温度成线性关系的4～20mA 的恒流信号。
热电偶温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I 转换、断偶处理、反接保护、限流保护等电路单元组成。它是将热电偶产生的热电势经冷端补偿放大后，再由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA 电流输出信号。为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。当热电偶断丝或接触不良时，变送器会输出最大值(28mA)以使仪表切断电源。热电偶温度变送器的原理图如图2所示。
一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。
一体化温度变送器的输出为统一的4～20mA 信号；可与微机系统或其它常规仪表匹配使用。也可按用户要求做成防爆型或防火型测量仪表。
w w
w .
c a
18.n e t
2 压力变送器
压力变送器也称差压变送器，主要由测压元件传感器、模块电路、显示表头、表壳和过程连接件等组成。它能将接收的气体、液体等压力信号转变成标准的电流电压信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
压力变送器的测量原理图如图3所示。其测原理是：流程压力和参考压力分别作用于集成硅压力敏感元件的两端，其差压使硅片变形(位移很小，仅μm 级)，以使硅片上用半导体技术制成的全动态惠斯登电桥在外部电流源驱动下输出正比于压力的mV 级电压信号。由于硅材料的弹性极佳，所以输出信号的线性度及变差指标均很高。工作时，压力变送器将被测物理量转换成mV 级的电压信号，并送往放大倍数很高而又可以互相抵消温度漂移的差动式放大器。放大后的信号经电压电流转换变换成相应的电流信号，再经过非线性校正，最后产生与输入压力成线性对应关系的标准电流电压信号。
压力变送器根据测压范围可分成一般压力变送器(0.001MPa ～20MPa)和微差压变送器(0～30kPa)两类。
3 液位变送器
3.1 浮球式液位变送器
浮球式液位变送器由磁性浮球、测量导管、信号单元、电子单元、接线盒及安装件组成。
一般磁性浮球的比重小于0.5，可漂于液面之上并沿测量导管上下移动。导管内装有测量元件，它可以在外磁作用下将被测液位信号转换成正比于液位变化的电阻信号，并将电子单元转换成4～20mA 或其它标准信号输出。该变送器为模块电路，具有耐酸、防潮、防震、防腐蚀等优点，电路内部含有恒流反馈电路和内保护电路，可使输出最大电流不超过28mA ，因而能够可靠地保护电源并使二次仪表不被损坏。
3.2 浮筒式液位变送器
浮筒式液位变送器是将磁性浮球改为浮筒，它是根据阿基米德浮力原理设计的。浮筒式液位变送器是利用微小的金属膜应变传感技术来测量液体的液位、界位或密度的。它在工作时可以通过现场按键来进行常规的设定操作。
3.3 静压或液位变送器
该变送器利用液体静压力的测量原理工作。它一般选用硅压力测压传感器将测量到的压力转换成电信号，再经放大电路放大和补偿电路补偿，最后以4～20mA 或0～10mA 电流方式输出。
4 电容式物位变送器
电容式物位变送器适用于工业企业在生产过程中进行测量和控制生产过程，主要用作类
w w
w .
c a
18
.n e t
导电与非导电介质的液体液位或粉粒状固体料位的远距离连续测量和指示。
电容式液位变送器由电容式传感器与电子模块电路组成，它以两线制4～20mA 恒定电流输出为基型，经过转换，可以用三线或四线方式输出，输出信号形式为1～5V 、0～5V 、0～10mA 等标准信号。电容传感器由绝缘电极和装有测量介质的圆柱形金属容器组成。当料位上升时，因非导电物料的介电常数明显小于空气的介电常数，所以电容量随着物料高度的变化而变化。变送器的模块电路由基准源、脉宽调制、转换、恒流放大、反馈和限流等单元组成。采用脉宽调制原理进行测量的优点是频率较低、对周围无射频干扰、稳定性好、线性好、无明显温度漂移等。
5 超声波变送器
超声波变送器分为一般超声波变送器(无表头)和一体化超声波变送器两类，一体化超声波变送器较为常用。
一体化超声波变送器由表头(如LCD 显示器)和探头两部分组成，这种直接输出4～20mA 信号的变送器是将小型化的敏感元件(探头)和电子电路组装在一起，从而使体积更小、重量更轻、价格更便宜。超声波变送器可用于液位、物位的测量和开渠、明渠等的流量测量，并可用于测量距离。
6 锑电极酸度变送器
锑电极酸度变送器是集PH 检测、自动清洗、电信号转换为一体的工业在线分析仪表，它是由锑电极与参考电极组成的PH 值测量系统。在被测酸性溶液中，由于锑电极表面会生成三氧化二锑氧化层这样在金属锑面与三氧化二锑之间会形成电位差。该电位差的大小取决于三氧化二锑的浓度，该浓度与被测酸性溶液中氢离子的适度相对应。如果把锑、三氧化二锑和水溶液的适度都当作1，其电极电位就可用能斯特公式计算出来。
锑电极酸度变送器中的固体模块电路由两大部分组成。为了现场作用的安全起见，电源部分采用交流24V 为二次仪表供电。这一电源除为清洗电机提供驱动电源外，还应通过电源转换单元转换成相应的直流电压，以供变送电路使用。第二部分是测量变送器电路，它把来自传感器的基准信号和PH 酸度信号经放大后送给斜率调整和定位调整电路，以使信号内阻降低并可调节。将放大后的PH 信号与温度补偿信号进行迭加后再送进转换电路，最后输出与PH 值相对应的4～20mA 恒流电流信号给二次仪表以完成显示并控制PH 值。
7 酸、碱、盐浓度变送器
酸、碱、盐浓度变送器通过测量溶液电导值来确定浓度。它可以在线连续检测工业过程中酸、碱、盐在水溶液中的浓度含量。这种变送器主要应用于锅炉给水处理、化工溶液的配制以及环保等工业生产过程。
酸、碱、盐浓度变送器的工作原理是：在一定的范围内，酸碱溶液的浓度与其电导率的大小成比例。因而，只要测出溶液电导率的大小就可得知酸碱浓度的高低。当被测溶液流入专用电导池时，如果忽略电极极化和分布电容，则可以等效为一个纯电阻。在有恒压交变电
w w
w .
c a
18.n e t
流流过时，其输出电流与电导率成线性关系，而电导率又与溶液中酸、碱浓度成比例关系。因此只要测出溶液电流，便可算出酸、碱、盐的浓度。
酸、碱、盐浓度变送器主要由电导池、电子模块、显示表头和壳体组成。电子模块电路则由激励电源、电导池、电导放大器、相敏整流器、解调器、温度补偿、过载保护和电流转换等单元组成。
8 电导变送器
它是通过测量溶液的电导值来间接测量离子浓度的流程仪表(一体化变送器)，可在线连续检测工业过程中水溶液的电导率。
由于电解质溶液与金属导体一样是电的良导体，因此电流流过电解质溶液时必有电阻作用，且符合欧姆定律。但液体的电阻温度特性与金属导体相反，具有负向温度特性。为区别于金属导体，电解质溶液的导电能力用电导(电阻的倒数)或电导率(电阻率的倒数)来表示。当两个互相绝缘的电极组成电导池时，若在其中间放置待测溶液，并通以恒压交变电流，就形成了电流回路。如果将电压大小和电极尺寸固定，则回路电流与电导率就存在一定的函数关系。这样，测出待测溶液中流过的电流，就能测出待测溶液的电导率。
电导变送器的结构和电路与酸、碱、盐浓度变送器相同。
9 智能变送器
智能式变送器是由传感器和微处理器(微机)相结合而成的。它充分利用了微处理器的运算和存储能力，可对传感器的数据进行处理，包括对测量信号的调理(如滤波、放大、A/D 转换等)、数据显示、自动校正和自动补偿等。
微处理器是智能式变送器的核心。它不但可以对测量数据进行计算、存储和数据处理，还可以通过反馈回路对传感器进行调节，以使采集数据达到最佳。由于微处理器具有各种软件和硬件功能，因而它可以完成传统变送器难以完成的任务。所以智能式变送器降低了传感器的制造难度，并在很大程度上提高了传感器的性能。另外，智能式变送器还具有以下特点：
●具有自动补偿能力，可通过软件对传感器的非线性、温漂、时漂等进行自动补偿。 ●可自诊断，通电后可对传感器进行自检，以检查传感器各部分是否正常，并作出判断。 ●数据处理方便准确，可根据内部程序自动处理数据，如进行统计处理、去除异常数值等。
●具有双向通信功能。微处理器不但可以接收和处理传感器数据，还可将信息反馈至传感器，从而对测量过程进行调节和控制。
●可进行信息存储和记忆，能存储传感器的特征数据、组态信息和补偿特性等。
●具有数字量接口输出功能，可将输出的数字信号方便地和计算机或现场总线等连接。
信号隔离器的工作原理及功能是什么？
工作原理：
首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离
w w
w .
c a
18.n e t
转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。
保证变换后的信号、电源、地之间绝对独立。
功能：
一：保护下级的控制回路。
二：消弱环境噪声对测试电路的影响。
三：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS 输入输出及通讯接口的忠实防护。 KLG 系列导轨结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。能
够克服变频器噪声及各种高低频脉动干扰。
ISO 系列： 直流—电流信号隔离放大器
产品特征
ISO 系列直流电流信号隔离放大、转换器，是一种将输入的直流电流信号转换成按比例输出的并且与输入信号隔离的直流电流或电压信号的混合集成电路。产品广泛应用在电力、远程监控、仪器仪表、医疗设备、工业自控等各个需要电量隔离测控的行业。 ● 精度等级：0.1级、0.2级、0.5级。
● 0-10mA/0-20mA/4-20mA 等国际标准信号输入,输出标准的隔离信号。
输出电压信号：0-5V/0-10V/1-5V ；输出电流信号：0-10mA/0-20mA/4-20mA 。具有高负载能力。
● 全量程范围内极高的线性度（非线性度<0.2%）
型号及定义 通用参数
ISO-A □-P □-O □ 精 度---------- 0.1% ，
0.2%
辅助电源要求----------
DC5V 、12V 、24V ，±10%
工作温度---------- -25 ~ +70℃
工作湿度---------- 10 ~ 90% (无凝露)
输入额定电流值 存储温度---------- -45 ~ +85℃
A1：0-1mA 存储湿度---------- 10 ~ 95% (无凝露)
A2：0-10mA 隔 离---------- 信号输入/输出/辅助电源
A3：0-20mA 绝缘电阻---------- ≥20M Ω A4：4-20mA 耐 压---------- 信号输入/输出/辅助电源
A5：用户自定义 3KVDC ，50Hz ，1分钟，漏电流 1mA
耐冲击电压-------- 3KV ， 1.2/50us(峰值)
w w
w .
c a
18.n e t
辅助电源
P1:DC24V P2:DC12V 输入参数
输出 0-5V 1-5V
O7:用户自定义
输出参数
产品选型举例
例1： 输入：4-20mA 辅助电源：24V
输出：4-20mA 产品型号： ISO-A4-P1-O1
例2： 输入：4-20mA 辅助电源：5V
输出：0-10V 产品型号： ISO-A4-P3-O5
ISO
系列： 直流—电流信号隔离放大器
低成本内置电源的隔离放大器说明：
顺源ISO 系列隔离放大器在同一芯片上提供了电源及信号的隔离，该混合集成芯片在同一芯片上集成了一个磁电耦合DC/DC 变换电源及一个电流输出的光电耦合隔离放大器。输入
及输出侧宽爬电距离及内部隔离措施使该芯片可提供3000VDC 绝缘电压。SUNYUAN ISO 系列产品使用非常方便，几乎无需外部元件，即可实现信号电流源长线传输。
外形尺寸及引脚描述：
（1）电流输出型引脚方式 （2）电压输出型引脚方式
w w
w .e
（1）电流输出型产品引脚描述：单列直插12脚（SIP 12）封装
（2）电压输出型产品引脚描述：单列直插12脚（SIP 12）封装
DCS 与PLC 的区别要点
DCS 是一种“分散式控制系统”，而PLC (可编程控制器) 只是一种控制“装置”，两者是“系统”与“装置”的区别。系统可以实现任何装置的功能与协调,PLC 装置只实现本单元所具备的功能.
1：有源隔离器与无源隔离器的比较
有源隔离器电路包括电源部分、输入部分、输出部分。信号经过输入电路处理，变成一定的数字量或电磁波，再经过隔离元件实现电气的隔离，隔离后的数字量或电磁波经过输出电路变换成模拟量。
有源隔离器的工作电源来自独立的供电，电路电路将输入的电源变换成多组电源，向输入和输出电路提供工作能量。 有源隔离器可以隔离各种输入信号，可以是电压、电流、频率，信号的大小也可以自由选择，只要输入电路能处理的信号，都可以输入并隔离。有源隔离器的输出电路可以产生多种信号，比如-1~10V 、0~10mA ，与输入信号成比例关系，不一定是1：1对应，换句话说，它具有信号转换的功能。 电流输入的有源隔离器输入阻抗只有50欧，大多数电流源都可以轻松驱动。 电流输出的有源隔离器负载能力比较大，且负载变化时不影响隔离精度。
无源隔离器电路包括输入部分、输出部分。信号经过输入电路处理，变成电磁波，再经过隔离元件实现电气的隔离，隔离后的电磁波经过输出电路变换成模拟量。 无源隔离器的电路工作能量来自输入信号端，所以输入信号需要有足够的驱动能力以驱动它工作，而且会有一定电压降
低（4V ）。
电流变送器应用范围：
w w
w .
c a
18
PKS 系列电流(电压)变送器是将被测信号转
换成按线性 比例输出直流电流、电压并隔离的
设备，配以相应的指示 仪表或装置是电力系统
、远动装置、自动化控制系统等必 需的信号处 理单元。
主要技术参数
精度：0.2,0.5级
电源：DC+24V 或 AC220V 输入：交流电压信号,量程10V ～500V 可选，交流电流信号量程1A ～10A 可选
输出：电流4-20mA 负载电阻≤600Ω 电压0-5V , 负载电阻≥10kΩ
隔离耐压：2kV-1min 响应时间:≤250mS
使用环境：环境温度0℃～55℃，相对湿度≤90%RH
安装方式：DIN35mm 标准导轨卡装，尺寸：长*宽*高 90mm*27mm*66mm
执行标准：GB/T13850.1-92
型号及规格
w .
c a
18.n e t
接线示意图
外形尺寸图
无源隔离器能隔离0~22mA 的直流电流信号。且输入和输出1：1对应。 无源隔离器的理想负载是300欧姆以下，可以达到500欧姆。 无源隔离器的功耗很低，不到100毫瓦，是环保节能的产品。
PK40系列信号隔离器用于对现场仪表的各类信号调
w w
w .
c a
18.n e t
整、 隔 离 ，并转换 成计算机、DCS 、PLC 等能接受的
标准信号 或用 户指定的特殊信号。该隔离器多路信号
输入、对应多路隔 离信号 输出.输入,输出,电源三方
全隔离.抗干扰能力强，精度 高，导 轨安装。具 有极 高的 性价比，工作十分可靠和稳定， 可以 与单元组
合 仪表 及 DCS 、PLC 等 系统配套使用，在油田、 石 化、制造、电力 、冶金等行业的重大工程中有着 广泛
应用。
主要技术参数
1．系统传输准确度：±0.2%×F·S
2．温度漂移：25ppm/℃ 3．输入阻抗：电流：250Ω；电压：500KΩ
4．电流输出允许外接的负载阻抗：电流输出时<600Ω；电压输出允许外接负载>10K 5．绝缘电阻：电源、输入、输出之间大于等于100MΩ（500VDC ）
6．输入/输出/电源隔离电压：≥3000V .dc/min 7．供电电源：DC24V （反接保护）
8．工作温度：工业级标准 -20～+70℃，相对湿度：10-90％RH （40℃时） 9．外形尺寸：长 x 宽 x 高 ：72mm x 87mm x 62mm
10. 安 装：35mm 标准导轨卡装
选型指南
w w
w .
c a
18
.n e t
温度变送器模块
该产品采用热电偶元件，热电偶为DWB 型，从测量元件输出信号送到变送器模块，经运算放大、非线性校正、V/I 转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4～20mA 恒流信号或0-5V 电压信号输出。 主要特性：
·输出4-20mA 标准电流信号或0-5V ，0-10V 电压信号。
·具防震、防潮、防热、防有害气体的功能。
·带电源极性接反保护功能。
·具有较强的远传功能，安装使用极为方便。 ·热电偶变送器本身具有冷端补偿。
输出信号：4-20mA 电流信号0-5V ，0-10V 电压信号
w w
w .
c a
电流隔离器特点
1. 在需要隔离能力的应用场合能保证最大的安全操作，隔离能力为 3000Vac
2. 无需外部电源
3. 精度高、性能稳定
4. 遵循 EMC 标准－ CE 标志
5. 安装方式： DIN 导轨方式
6. 小尺寸，低损耗 应用 处理控制
自动化系统 能源管理
DAT511 是用于普通电流信号隔离的无源电流隔离器，它可将范围从 0 到 20mA 的输入电流变换为相同值的输出电流，且在输入与输出之间始终保持电流隔离。变换器是一个无源隔离器，这意味着此设备是利用测量信号自供电，从而无需任何外部电源，只需将 4 个必要的连接端接好就可以完成正确的操作。在电磁兼容性上遵循 89/336/EEC 指示，外壳采用防滑的阻燃塑料材质制成，可直接安装
在 DIN 导轨上，符合 DIN 46277-1 和 DIN 46277-3 标准。
w w
w .
c a
18
.n e t
