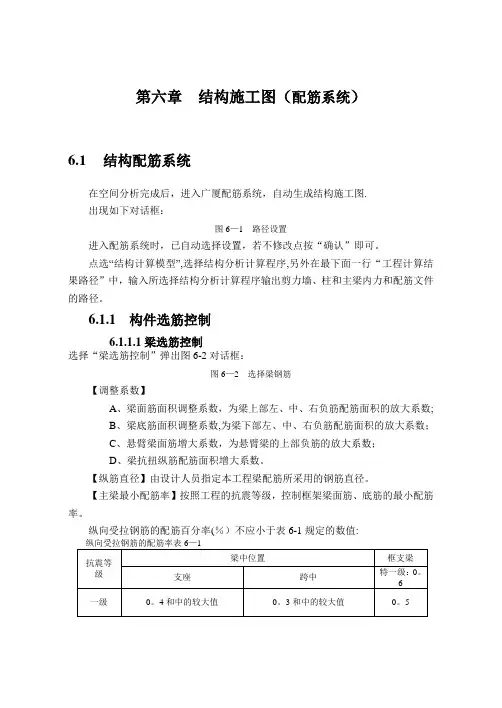

第六章结构施工图（配筋系统）
6.1结构配筋系统
在空间分析完成后，进入广厦配筋系统，自动生成结构施工图。
出现如下对话框:
图6—1 路径设置
进入配筋系统时，已自动选择设置，若不修改点按“确认”即可。
点选“结构计算模型”,选择结构分析计算程序，另外在最下面一行“工程计算结果路径”中，输入所选择结构分析计算程序输出剪力墙、柱和主梁内力和配筋文件的路径。
6.1.1构件选筋控制
6.1.1.1梁选筋控制
选择“梁选筋控制”弹出图6—2对话框：
图6—2 选择梁钢筋
【调整系数】
A 、梁面筋面积调整系数，为梁上部左、中、右负筋配筋面积的放大系数；
B 、梁底筋面积调整系数，为梁下部左、中、右负筋配筋面积的放大系数；
C 、悬臂梁面筋增大系数，为悬臂梁的上部负筋的放大系数；
D 、梁抗扭纵筋配筋面积增大系数。
【纵筋直径】由设计人员指定本工程梁配筋所采用的钢筋直径。
【主梁最小配筋率】按照工程的抗震等级，控制框架梁面筋、底筋的最小配筋率。
纵向受拉钢筋的配筋百分率（%）不应小于表6—1规定的数值：
纵向受拉钢筋的配筋率 表6—1 抗震等
级
梁中位置 框支梁 支 座 跨 中 特一级：0.6 一级 0.4和80/t y f f 中的较大值 0.3和65/t y f f 中的较大值 0.5
二级
0.3和65/t y f f 中的较大值 0.25和55/t y f f 中的较大值 0.4 三、四级
0.25和55/t y f f 中的较大值 0.2和45/t y f f 中的较大值 0.30 非抗震 拉：0.2和45/t y f f 中的较大值，压：0.2
0.30 注：表中对三级以下框支梁配筋率0.3%要求是广厦程序控制条件，不是规范要求。
【次梁最小配筋率】控制次梁面筋、底筋的最小配筋率。次梁最小配筋率不应小于0.2和45/t y f f 中的较大值
【贯通筋】主梁采用贯通筋，抗震结构一般选择采用贯通筋。
【贯通筋采用省钢筋方式】即用较少钢筋（最少为面筋四分之一）来贯通，相 应钢筋直径较小，根数较多。若不用省钢筋方式，可使钢筋直径大一些，根数少一些。一般不用省钢筋方式，好处是这样选择的钢筋直径较合理，便于施工。若选择用省钢筋方式，由于贯通筋直径小，虽然省了钢筋，但造成负筋根数多，直径小，施工不便。
【集中重处附加钢筋优先选择吊筋】若选择该项，则优先选吊筋，否则，优先选密箍。程序在判断时，若单选一种不够，则吊筋、密箍都加。为防止加密箍施工漏掉，可优先选吊筋。
【主梁端部箍筋加密】若不选该项，则按箍筋间距的上限控制。
【主梁纵筋最小直径】规范要求抗震等级为一、二级的框架梁钢筋直径≥14mm ；抗震等级为三、四级钢筋直径≥12mm 。
【主梁箍筋最小直径】若小于规范要求，则不起作用。
规范要求框架梁加密区箍筋的最大间距和最小直径见表6—2： 框架梁加密区箍筋的最大间距和最小直径 表6—2
抗震等级 最小直径 最大间距（取最小值）
一
10mm h /4,6d,100mm 二
8mm h /4,8d,100mm 三
8mm h/4,8d,150mm 四
6mm h/4,8d,150mm 注：h 为梁截面高； d 为纵筋直径。
当底筋或负筋配筋率>2.0%时，上表中的箍筋最小直径应增大2 mm 。
【次梁箍筋最小直径】若小于规范要求，则不起作用。
【腰筋最大间距】当无腰筋时，抗扭纵筋配筋面积各一半加到面筋和底筋，否则各三分之一加到面筋、底筋和腰筋；梁的腹板高h ≥450mm 均应设腰筋；每侧腰筋的截面面积不应小于腹板截面面积bh w 的0.1%；按构造配置的腰筋竖向间距不超过设置的值；长度伸至梁端即可。
【梁配筋率大于多少警告超筋】所有面筋或底筋大于设定值的梁都给予警告。梁端纵向受拉钢筋的配筋率不应大于2.5%。
【挠度裂缝超限增加钢筋】选择此项时，程序以配筋调整梁的裂缝和挠度。
设置梁的裂缝≤0.3 mm，基础梁和天面梁的裂缝≤0.2 mm。当不满足要求时，程序自动增加梁钢筋截面10%重新验算，如此循环，直到满足要求。
梁的挠度：
梁的最大挠度表6—3 梁净跨长度非悬臂梁挠度悬臂梁挠度
L0＜7 m L0/200 L0/100
7≤L0≤9 m L0/250 L0/125
L0＞9 m L0/300 L0/150
当不满足要求时，程序自动增加钢筋截面10%重新验算，如此循环，直到满足要求。
大跨度梁或井字梁常会出现由裂缝和挠度控制配筋，而不是由内力控制配筋，对这类梁最好做裂缝和挠度验算。
6.1.1.2板选筋控制
选择“板选筋控制”弹出图6—3对话框：
图6—3 板选筋控制参数
板选筋控制参数：
【相邻板板面高差大于多少米支座筋不拉通】高差大于设定值，则楼面施工图上板支座负筋断开绘制。
【板负筋最小直径】板面负筋不应小于ф8@200，不小于板跨中相应方向纵向钢筋截面面积的1/3。
【板底筋最小直径】板底筋不应小于ф8@200。
【板负筋长度增幅】一般选择100mm或200mm，板负筋最小长度为600mm，在此基础上按增幅值增加。
【板配筋率大于多少警告超筋】所有配筋率大于设定值的板都给予警告；程序默认最大配筋率为2.0%，具体查受弯构件最大配筋率表。
【板负筋长度取大值】选择该项，则板支座筋长度不按左右两板分别标注，而是左右两板钢筋长度取相同，且取大值。
【验算挠度裂缝】非悬臂梁板的裂缝和挠度不满足规范要求时，自动增加梁板底钢筋,板的底筋可增至ф10@100。在验算板的挠度裂缝时，先计算板的弹性挠度，再按一米宽的板带同梁的计算方法一样验算，最后两个方向取最小值，由于板弯矩计算采用的查表法，边界条件只有简支、固支和自由，所以板的挠度裂缝验算方法结果比较粗糙，程序只提供设计参考，若偏大，可关闭此开关。
广厦程序板筋的选择方法如下：
1、支座筋
若板边无相邻板，支座筋长度=板净短跨长的1/4+支座宽，且大于等于600mm；
若板边有相邻板，每边支座筋长度=板净短跨长的1/4+支座宽的1/2，且大于等于600mm；若1.4活载/1.2恒载≥3时，取板净短跨长的1/3。
2、负筋贯通
相邻板跨度相差一倍以上，跨度小的板负筋贯通；
板厚大于等于180mm时，取不小于A8@200负筋贯通，支座处加短筋补足计算配筋量。
3、板钢筋间距
取100mm，120mm，150mm，180mm，200mm五种。
板钢筋可使用I、II、III级钢筋或冷轧带肋钢筋。
板钢筋最小配筋率为max（0.2, 45 f t/f y）。
板边支座钢筋面积不宜小于板跨中相应方向底筋面积的1/3。
6.1.1.3剪力墙选筋控制
选择“剪力墙选筋控制”弹出图6—4对话框：
图6—4 剪力墙选筋控制参数
【剪力墙暗柱区钢筋最小直径】【剪力墙暗柱区箍筋最小直径】【剪力墙暗柱区
最小配筋率】
剪力墙钢筋最小值与间距最大值表6—4
抗震等级
底部加强部位其它部位
纵向钢筋最小
量
（取较大值）
箍筋纵向钢
筋最小
值
拉筋
最小直
径（mm）
沿竖向最大
间距（mm）
最小直
径（mm）
沿竖向最大
间距（mm）
一二三四
0.010A c，6B16
0.008 A c，6B14
0.005A c，4B12
0.005A c，4B12
8
8
6
6
100
150
150
200
6B14
6B14
6B14
6B14
8
8
6
6
150
200
200
250 注：A c为剪力墙暗柱面积
【分布钢筋最小直径】剪力墙分布钢筋直径不应小于8mm；缺省为8。
【分布钢筋最小配筋率】一、二、三级抗震等级剪力墙的水平和竖向分布钢筋配筋率均不应小于0.25%；四级抗震等级剪力墙不应小于0.2%，分布钢筋间距不应大于300mm；部分框支剪力墙结构的剪力墙底部加强部位，水平和竖向分布钢筋配筋率不应小于0.3%,钢筋间距不应大于200mm 。程序缺省为0.25。
【剪力墙轴压比限值】一级和二级抗震墙，底部加强部位在重力荷载代表值作用下墙肢的轴压比，一级（9度）时不宜超过0.4，一级（8度）时不宜超过0.5，二级不宜超过0.6。
6.1.1.4柱选筋控制
选择“柱选筋控制”弹出图6—5对话框：
图6—5 柱选筋控制参数
【调整系数】柱配筋面积调整系数为柱纵向钢筋面积放大系数；最小体积配箍率调整系数为柱箍筋面积放大系数。
【中边柱最小配筋率】【角柱和框支柱最小配筋率】柱纵向钢筋的最小总配筋率应按表6—5采用,同时每一侧配筋率不应小于0.2% ；对建造于Ⅳ类场地且较高的高层建筑,表中的数值应增加0.1。
柱截面纵向钢筋的最小总配筋率(百分率) 表6—5
类别抗震等级
一二三四
中柱和边柱 1.0 0.8 0.7 0.6
角柱、框支柱 1.2 1.0 0.9 0.8
注：采用HRB400 级热轧钢筋时应允许减少0.1；
混凝土强度等级高于C60 时应增加0.1。
【录入系统中第一层柱加长多少米】指首层柱底端（即嵌固端）与建筑0标高的距离，为正值。当首层柱加长计算时，首层柱柱高和平面图建筑标高自动扣减。
【柱箍筋直径大于多少毫米时使用二三级钢】柱箍筋使用二级钢的最小直径；12mm。
【柱箍筋最小直径】柱箍筋直径不应小于d/4（d为柱纵向钢筋的最大直径），且不应小于6mm，当柱中全部纵向受力钢筋的配筋率大于3%时，箍筋直径不应小于8mm。
在有抗震要求情况下,箍筋最大间距和最小直径,应按表6—6采用。
柱箍筋加密区的箍筋最大间距和最小直径表6—6
抗震等级箍筋最大间距（采用较小值，mm）箍筋最小直径（mm）一6d，100 10
二8d，100 8
三8d，150（柱根100）8
四8d,150(柱根100) 6（柱根8）注：d为柱纵筋最小直径；柱根指框架底层柱嵌固部位。
【柱配筋率大于多少警告超筋】所有配筋率大于设定值的柱都给予警告；全部纵向钢筋的配筋率不宜大于5%。
【矩形圆形柱轴压比限值】所有轴压比大于设定值的柱都给予警告。
柱轴压比不宜超过表6—7的规定；建造于Ⅳ类场地且较高的高层建筑，柱轴压比限值应适当减少。
柱轴压比限值表6—7结构类型抗震等级
一二三
框架结构0.7 0.8 0.9
0.75 0.85 0.95
框架—抗震墙、板柱—抗震
墙及筒体
部分框支抗震墙0.6 0.7 —【异形柱轴压比限值】异形柱轴压比应比同等抗震等级矩形柱降低值：
异形柱轴压比限值表6—8
L型T型十型比矩形柱降低0.3 0.25 0.2 【矩形柱采用井字箍】
【梁柱节点核心区受剪验算】设置此项程序对矩形柱、圆柱、异形柱等的框架梁柱节点核芯区考虑抗震受剪验算。在抗震和非抗震情况下，均应进行梁柱节点验算。
6.1.1.5施工图控制参数
设置结构层和建筑层号的对应
弹出如下对话框：
图6—6 施工图控制参数
【建筑二层为结构录入的层】施工图的层号为建筑层号,计算的层号为广厦结
构录入系统划分的结构层号(永远从1开始),通过输入建筑二层所对应的结构层号来确定它们的对应关系。图6—7建筑二层所对应的结构层为五层。建筑一层相对水平面的标0.00米。
图6—7 楼层示意图
【第一标准层为地梁层】当工程有地梁时，且在录入系统按第一标准层输入，
在此选择“第一标准层是地梁层”，则第一标准层对应的施工图的梁板号前加J。
6.1.1.6砖墙下条基控制
当工程为纯砖混或砖砼混合结构时，弹出如下对话框设置地基承载力特征值（根据整片砖墙下标准轴力求条基宽度）、基础埋深（计算土压力）和常用基础宽度。在平法施工图中调入第0建筑层将调入自动生成的条基础平面图。
6.1.2生成结构施工图
设置梁板柱的选筋控制和施工图控制后，选择此菜单，自动生成整个工程梁板柱结构施工图，为施工图系统准备数据。
6.1.3警告信息的处理
显示警告信息：配筋系统警告信息文件为Filename.wrn，用写字板可打开。警告信息分为两类：一类提示请人工选筋，此类信息只需在施工图中手工配筋即可；另一类提示超筋，此类信息需返回录入系统修改截面或边界条件。若有超筋可查看SS计算提供的超筋文件BCWE和SSW提供的超筋文件REF.ERR，文件中提供超筋原因。另外，计算提供的是单排筋的配筋面积，当选筋为双排筋时，自动按梁高放大，警告配筋率超过2.5%时，显示单排筋的配筋率可能只有2.1%。
第1结构层23号梁支座宽减保护层厚度应>=0.4La《砼》P138
第14结构层13号梁挠度大于Lo/200！
6.2施工图系统
进入“平法施工图”，可以打开程序生成的板、梁、墙柱施工图，并进行修改。该系统生成的施工图不同于空间分析计算后图形方式打开的施工图。区别在于以下几点：
1、空间分析后显示的构件配筋面积可能小于规范的构造要求。规范构造要求在广厦配筋系统进行计算。
2、空间分析后显示的中柱（包括异形柱）的配筋是单向计算结果，不包含双向验算结果，而施工图系统中显示的柱（包括异形柱）配筋包含双向验算结果；
空间分析后显示的中柱（包括异形柱）的配箍面积是不包含梁柱节点验算结果，当配筋系统中设置了“梁柱节点验算”时，施工图系统中显示的柱（包括异形柱）配箍面积包含梁柱节点验算结果；
空间分析后显示梁跨中配筋面积不包含梁挠度和裂缝验算结果，当配筋系统中设置了“梁挠度裂缝超限增加钢筋”时，施工图系统中显示的跨中配筋面积已包含梁跨中挠度裂缝验算的结果。
送审的柱和梁配筋面积简图应在施工图系统中打印，空间分析系统显示的计算结果供结果分析之用。
配筋系统参数设置完成，生成施工图，处理了警告信息后，进入施工图系统，现在多选用平法施工图。进入“构件设计”菜单。
6.2.1构件设计
6.2.1.1板设计
【自动归并】自动归并所有板或选择的板。
【自调重叠】自动调整板上重叠文字。
【强行归并】强行归并板厚、板标高、跨度（误差100mm）和钢筋相同的板。
【人工编号】根据板厚、板标高、恒活荷载、支座弯矩和跨中弯矩等人工编号。
【删除】删板上所有文字：板号、板厚、板标高、负筋和底筋。
【两点负筋】布置板的支座钢筋。
【布置正筋】布置板的对应正弯矩的钢筋（受力向下时为底筋）。
【一点负筋】布置板支座钢筋。
【移动板筋】移动板面筋和底筋。
【修改板筋】修改板的面筋和底筋。程序同时显示欲修改钢筋的计算配筋和实际配筋，及其配筋率；修改后钢筋的配筋面积和配筋率。
【复制板筋】复制板筋的直径和间距。
【板上开洞】根据离两不平行的直线、梁、墙和轴号的距离布置方洞或圆洞。
【标注板厚】标注板厚,单位为mm。
【标注标高】标注相对本建筑层的标高,单位为mm。
【代换钢筋】把当前板钢筋代换成冷轧扭钢筋或冷轧带肋钢筋。
图6—8 代换钢筋对话框
当前板钢筋的类型为录入系统中计算总体信息中设置的板钢筋类型，代换只是等强度代换，程序没有控制最小配筋率。
钢筋对应表（文件sheng.lib）总共二十行，对应的冷轧钢筋直径和间距。可用文本编辑器进行修改，如：6, 200, 5.5, 200表示一级钢筋直径6mm间距200mm对应冷轧钢筋直径5.5间距200mm，其他类似。
【归前板筋】显示所有板上钢筋(包括由于归并而没有显示的板筋)
【显板弯矩】显示每板板边、板中弯矩，单位为kN.m。
【显板配筋】显示板每米宽度配筋面积，单位cm2。
【裂缝挠度】显示板边裂缝、跨中裂缝和挠度，单位mm。
6.2.1.2梁设计
梁施工图为平法施工图，梁平法施工图需与梁平法表头配套使用，梁平法表头为硬盘的GSCAD子目录下的Lt.dwg文件。
【合并连梁】把多条连续梁合并为一条连续梁。
【合并梁跨】同一根连续梁内多跨合为一跨。
【改梁钢筋】修改梁原位标注、集中标注、密箍或吊筋。
1、修改梁原位标注: 面筋、底筋、截面尺寸、箍筋、架筋和标高
2、修改梁跨: 面筋、底筋、截面尺寸、箍筋、架筋和标高
图6—9 梁跨钢筋对话框
3、修改梁集中标注: 连续梁编号、截面尺寸、箍筋、架筋和标高
图6—10 梁集中标注对话框
4、修改梁的密箍或吊筋
图6—11 修改吊筋密箍
角度为密箍或吊筋与水平的夹角，宽度为相交梁的宽度，高度为密箍或吊筋所在跨梁的宽度。
【复制钢筋】复制整梁跨或梁跨上文字，负筋只能复制为负筋，底筋只能复制为底筋。
【密箍吊筋】在指定位置布置密箍吊筋。
图6—12 布置吊筋密箍
角度为密箍或吊筋与水平的夹角，宽度为相交梁的宽度，高度为密箍或吊筋所在跨梁的宽度。
【切换全简】切换梁标注方式，是只标梁号还是标注所有的钢筋值。
【切换标注】切换连梁的集中标注方式，是纵排还是横排，以减少字符重叠。
【显警告梁】将在生成施工图过程中有警告的梁显示为红色。
【只显梁号】只显梁编号，方便查阅归并结果及强行归并。
【显录入号】显示录入系统中的墙柱梁板编号。
【显梁内力】显示梁弯矩包络和左右最大剪力值，其显示形式为：
—43/12/—41
16/20/18
44/—43
本跨梁左支座、跨中和右支座的负弯矩
本跨梁左支座、中间和右支座的正弯矩
本跨梁左支座和右支座的剪力值
力的单位为kN，弯矩的单位为kN·m。左支座V＝44，为正，左支座对梁的作用方向向上。右支座V＝－43，为负，右支座对梁的作用方向向上。
【显梁配筋】混凝土梁配筋格式：
15-6-8+2
3-6-2/1/0.5
本跨梁左支座、跨中和右支座的负筋配筋面积，抗扭纵筋的配筋面积
左支座、跨中最大和右支座底筋面积/0.1m范围内梁端配箍面积/0.1m范围内梁跨中
配箍面积
所有单位均为cm2。梁跨中底筋配筋面积不包含挠度裂缝验算的结果（在施工图系统中包含挠度裂缝验算的结果）。
钢梁验算结果显示格式：
0.7/0.8/0.9
0.7为翼缘处的最大正应力和允许应力比、0.8为中和轴处的最大剪应力，0.9为允
许应力比和翼缘与腹板交点处的主应力和允许应力比，≤1满足要求。
【裂缝挠度】查裂缝挠度格式如下显示：
0.21/0.15
0.18/10.2
梁左支座裂缝/右支座裂缝（单位mm）
跨中的裂缝/跨中的挠度
6.2.1.3柱设计
柱施工图有柱平法施工图和柱表两种，柱平法施工图需与柱平法表头配套使用，柱平法表头为硬盘的GSCAD子目录下的Zt.dwg文件。
【自动归并】自动归并所有柱或选择的柱，钢筋取大值。
【强行归并】强行归并层数和对应截面相同的柱，钢筋取大值。
【人工编号】根据层数、对应截面或轴压比等人工编号。
【改柱钢筋】修改柱上字串和箍筋形式。
1、修改柱上字串
2、修改柱箍筋形式
柱箍筋形式：
图6—13 柱箍筋形式
【切换全简】切换柱的标注方式，是只标柱号还是标注截面钢筋。
【设柱比例】设定放大或缩小当前柱截面显示比例。
【空心实心】切换某些墙柱空心或实心显示。
【只显柱号】平面图只显柱编号以便于查阅柱归并结果及进行强行归并。
6.2.1.4剪力墙设计
剪力墙施工图包括墙柱配筋图、剪力墙身表和剪力墙暗柱表，剪力墙暗柱表为暗柱配筋大样，见“窗口”暗柱表。
【显柱配筋】在平面图中显示墙柱配筋。各标示的意义见图6—14。
图6—14 显柱配筋
施工图系统中包含双向验算结果。
1、矩形柱时，At、Ad、Al和Ar显示上下左右单边配筋面积(mm2)，Asc为角
部配筋面积(mm2）；Apr为轴压比，Avx和Avy为沿B边和H边的配箍面积(mm2/0.1m)，零为构造配箍（施工图按最小配箍率配箍），Uv为体积配箍率；
JKB是柱的最小剪跨比，9999表示没有计算剪跨比；
a)圆柱时，As显示总的纵筋面积；Apr为轴压比，Av为配箍面积(mm2/0.1m)，
零为构造配箍（施工图按最小配箍率配箍）；JKB是柱的最小剪跨比，9999表示没有计算剪跨比；
b)L形柱时，Al+Ad为两肢相交处纵筋总面积，At和Ar为端点的纵筋面积；
c)T形柱时，At为两肢相交处纵筋总面积，Al、Ad和Ar为端点的纵筋面积；
d)十形柱时，At、Ad 、Al和Ar为端点的纵筋面积；
LT十形柱配筋单位mm2；十形柱交叉部分钢筋按构造取4D12或4D14；
异形柱肢较长时，纵筋间距大于300mm时，肢中布置钢筋直径为12或14的构造纵筋，并设拉筋，拉筋间距为箍筋间距的两倍。轴压比、配箍面积和最小剪跨比的显示同矩形柱。
剪力墙中As1和As2为暗柱总配筋面积（mm2），在两墙肢相交处，GSSAP 同SSW一样已考虑公用情况，Av为1m范围内水平分布筋配筋面积(mm2/m)，Apr为轴压比，水平和竖向分布筋为施工方便一般取相同结果，但水平分布筋配筋面积较大时竖向分布筋可另外构造处理,但直径不宜小于10。
剪力墙端柱处的暗柱总钢筋应为柱的纵筋总面积和墙端暗柱面积之和，CAD自动处理时没有考虑墙端暗柱面积，请工程师人工处理。
钢柱验算结果: Qn为正应力的强度应力比、Wx和Wy为对应Mx和My 的稳定应力比，≤1满足要求。
【自动归并】自动归并所有剪力墙或选择的剪力墙的暗柱和墙身，钢筋取大值。
【强行归并】强行归并暗柱和墙身，钢筋取大值。
【改暗柱筋】单选暗柱或暗柱编号，弹出如下对话框，修改暗柱钢筋的纵筋和箍筋。
图6—15 暗柱钢筋对话框
纵筋下显示16B16、总的配筋面积（mm2）和暗柱的配筋率。
暗柱0度角度下尺寸定义如下：
图6—16 暗柱尺寸形式
【修改墙身】单选分布筋编号，弹出6—17对话框修改墙身表中的墙厚、水平分布筋、竖向分布筋和拉筋。
图6—17 剪力墙墙身钢筋对话框
6.2.1.5柱表编辑
柱施工图除有平法形式外还提供了柱表施工图形式，方便按设计者的习惯选择，施工图所提供的柱表可以进行编辑修改，柱表需配合柱表表头配套使用，柱表
表头为硬盘的GSCAD子目录下的Zb.dwg文件。
6.2.1.6显示构件文本计算结果
选择该项，再选择需要查看的构件，则该构件的编号、尺寸、设计属性、材料属性、各截面内力及配筋以文本文件的形式出现，便于设计人员查看。
6.2.2工具
6.2.2.1轴号编辑
【两点轴标】给多条轴线定义轴号。
【逐点轴标】给一条轴线定义轴号。
【修改轴号】弹出图6—18对话框，直接在对话框里输入新的轴号编号后点击“确认”，此时只修改所选轴号；如果点击“重新整理其他轴线编号”则是对所选轴号右边和上面的轴号重新编号。
图6—18 轴线编号
6.2.2.2尺寸编辑
【正交标注】当前用户坐标系下，沿水平X或垂直Y方向标注尺寸，可连续标注。在提示栏中输入A捕捉构件中轴线；C捕捉构件边线。
【任意标注】沿所选两点的方向标注尺寸，可连续标注。
【平行标注】沿指定的方向标注尺寸，可连续标注。用于标注与当前用户坐标系有一定角度的构件，提示栏中输入P指定标注角度。
【梁宽墙厚】成批标注梁宽墙厚。两点之间的连线穿过若干梁或墙，这些梁的宽度、墙的厚度即被标注出来。
【梁墙中标】成批标注梁（或墙）中点之间的距离尺寸。
【逐点标注】连续标注一组平行直线的尺寸。
【角度标注】标注圆弧的角度。
【弧长标注】标注圆弧的弧长。
【半径标注】标注圆弧或圆的半径。
【标注断开】用于拆分尺寸标注和等分尺寸标注。
【标注合并】合并相邻标注。
【宽度取齐】使选定尺寸在标注方向上与指定点对齐。
【线长取齐】使选定尺寸的标注引线与指定点平齐。
【改尺寸值】修改图中原有的尺寸值。
【测量距离】测量点、直线、直线梁和墙之间的距离。可测量点点、点线和线
线的距离，两线不平行时自动提示角度。
6.2.2.3钢筋工具
【画任意筋】徒手绘制任意钢筋，可以画直线型的任意钢筋；画圆弧型的任意钢筋；画直线圆弧混合型的任意钢筋。
【加钢筋钩】自动对已绘的线加钢筋弯钩。
【两点负筋】指定两点输入一条负筋，所输入的钢筋纯图形，无物理意义。
【两点正筋】指定两点输入一条正筋，所输入的钢筋纯图形，无物理意义。
【画点钢筋】绘制垂直于图纸面的钢筋。
【多点钢筋】在一条连续的钢筋线上绘制点钢筋
【偏移钢筋】对选定基线进行钢筋的偏移复制。
【连接钢筋】对已绘钢筋进行连接，并进行倒角。
【矩形箍筋】绘制外包箍筋点取此命令，弹出箍筋参数设定对话框图6—19。
图6—19 矩形箍筋选项对话框
【异型箍筋】绘制五种形式外包箍筋。点取此命令，弹出复合箍筋做法对话框图6—20。
图6—20 异型箍筋选择对话框
6.2.2.4大样详图
【画楼梯】在平面图上画楼梯标示线和梯柱。
【画构造柱】在平面图上画构造柱。弹出图6—21框输入构造柱参数。
图6—21 插入构造柱对话框
【图库管理】选择插入已有的大样图。弹出对话框，从对话框中选取合适的大样图，选择图中的插入点插入。
6.2.3生成墙柱定位图
点按“生成墙柱定位图”，已有定位图将被删掉，打开“窗口”，可以看到新生成的“墙柱定位图”。
墙柱定位图标示了墙柱与轴线的关系，墙柱上下截面变化时的对应关系。
6.2.4出图信息
6.2.4.1设置施工图字高
钢结构识图基础 一、施工图基本知识 在建筑钢结构工程设计中，通常将结构施工图的设计分为设计图设计和施工详图设计两个阶段。设计图设计是由设计单位编制完成，施工详图设计是以设计图为依据，由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。 设计图与施工详图的主要区别是：设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。它的目的和深度以及所包含的内容是作为施工详图编制的依据，它由设计单位编制完成，图纸表达简明，图纸量少。内容一般包括：设计总说明、结构布置图、构件图、节点图和钢材订货表等。施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。内容包括：构件安装布置图、构件详图等。本书只介绍钢结构设计图的识读。 1．制图标准有关规定 （1）线型 在结构施工图中图线的宽度b通常为2．Omm、1．4mm、O．7mm、O．5mm、O．35mm，当选定基本线宽度为b时，则粗实线为b、中实线为O．5b、细实线为O．25b。在同一张图纸中，相同比例的各种图样，通常选用相同的线宽组。各种线型及线宽所表示的内容如表1-1。
（2）构件名称的代号 作业：思考题——1，2 2．材料代号 钢材的牌号
1．普通碳素结构钢 碳素钢是以铁为基本成分，以碳为主要合金元素的铁碳合金。碳钢除含铁、碳外，还含有少量的有益元素锰、硅及少量的有害杂质元素硫、磷。普通碳素结构钢按其质量等级不同可分为A、B、C、D四个等级。其中A级一般不做冲击试验；B级做常温冲击试验；C级做0℃冲击试验；D级做-20℃冲击试验。因此D级质量最好，C、D级可用做重要的焊接结构。 普通碳素结构钢的牌号是由代表屈服点的字母Q、屈服点的数值以及质量等级和脱氧方法四个部分按顺序组成。“F”表示沸腾钢，“b”表示为半镇静钢，“Z”表示镇静钢，“TZ”表示特殊镇静钢。通常镇静钢和特殊镇静钢不标注符号。 例如：Q235-B．F表示钢材屈服点为235N／mm2，钢材的质量等级为B级，沸腾钢。 沸腾钢是在熔炼钢液中加人弱脱氧剂进行脱氧；镇静钢和特殊镇静钢是在熔炼钢液中加入强脱氧剂进行脱氧，脱氧彻底充分，质量比沸腾钢好，价格也比沸腾钢高；半镇静钢的价格和质量介于沸腾钢和镇静钢之间。 现行国家标准《碳素结构钢》(GB 700-88)将普通碳素结构钢分为Q195、Q215、Q235、Q255、Q275等五种牌号，其中Q235在使用、加工和焊接方面的性能较好，是钢结构中最常用的钢种之一。 2．优质碳素结构钢 优质碳素结构钢比普通碳素结构钢杂质含量少、性能优越。优质
第十一章 1什么是单双向板？怎样加以区别？其传力路线有和特征？ 单向板：荷载作用下，只在一个方向或主要在一个方向弯曲的板。 双向板：荷载作用下，在两个方向弯曲，且不能忽略任一方向弯曲的板。 （1）对两对边支承的板，应按单向板计算。 （2）对于四边支承的板 l b≤时应按双向板计算； /2 l b <<时宜按双向板计算；按沿短边方向受力的单向板计算2/3 时，应沿长边方向布置足够数量的构造钢筋；/2 l b≤时可按沿短边方向受力的单向板计算。 单向板沿短边方向受力，特征个方向弯曲双向板双向受力特征两个方向弯曲 2什么叫截面的弯曲刚度？什么叫截面竖向弯曲刚度？ 截面的弯曲刚度：使构件截面产生单位曲率需施加的弯矩值 截面竖向弯曲刚度：使构件截面产生单位挠度需施加的竖向均布荷载 3现浇单向板的设计步骤是什么？ （1）结构平面布置，并拟定板厚和主、次梁的截面尺寸 （2）确定梁、板得计算简图 （3）梁、板的内力分析 （4）截面配筋及构造设施 （5）绘制施工图 4单向板肋梁楼盖其板、次梁、主梁的跨度如何确定？工程常用的数值分别是多少？板的跨度：次梁的间距单向板：1.7-2.5 m荷载大时取较小值，一般≤3m 次梁的跨度：主梁的间距次梁： 4--6 m 主梁的跨度：柱或墙的间距主梁： 5--8 m 5单向板肋梁楼盖的布置方式都有哪几种？ 1）主梁横向布置，次梁纵向布置 优点：主梁与柱可形成横向框架，横向抗侧移刚度大 各榀横向框架间由纵向的次梁相连，房间整体性较好 由于外墙处仅设次梁，故窗户高度可开大些，对采光有利 （2）主梁纵向布置，次梁横向布置 （3）优点：减小了主梁的截面高度，增加了室内净高 适用于：横向柱距比纵向柱距大的多的情况 3）只布置次梁 适用于：有中间走道的砌体墙承重的混合结构房屋 6什么是结构物的计算简图？包括那几方面的内容？ 结构物的计算简图包括计算模型，计算荷载两个方面 1）简化假定和计算模型： 简化假定1）支座可以自由转动，无竖向位移 2）不考虑薄膜效应对板内力的影响
第3章建筑结构施工图的识读 能力要求：通过本章的学习，熟悉基础平面图、楼层结构平面图的图示方法和要求及平面整体表示方法的制图规则。 3.1概述 房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。结构设计时要根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等。结构施工图必须与建筑施工图密切配合，它们之间不能产生矛盾。 结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。 1.房屋结构的分类 常见的房屋结构按承重构件的材料可分为： (1) 混合结构—墙用砖砌筑，梁、楼板和屋面都是钢筋混凝土构件。 (2) 钢筋混凝土结构—柱、梁、楼板和屋面都是钢筋混凝土构件。 (3) 砖木结构—墙用砖砌筑，梁、楼板和屋架都用木料制成。 (4）钢结构—承重构件全部为钢材。 (5）木结构—承重构件全部为木料。 目前我国建造的住宅、办公楼、学校的教学 楼、集体宿舍等民用建筑，都广泛采用混合结构。 在房屋建筑结构中，结构的作用递给基础，最后由基础传递给地基。如图3一1 所示。 2．结构施工图通常应包括的内容 结构设计总说明（对于较小的房屋一般不必单 独编写），基础平面图及基础详图，楼层结构平面 图，屋面结构平面图，结构构件（例如梁、板、柱、楼 梯、屋架等）详图。 根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件（如图3一z）的材料、形状、大小以及内部构造等等，井将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。
第五章：识读建筑结构施工图练习题 一、选择题： 1、下列表示预应力空心板和构造柱符号的是：（C ） A.YB、GZ B.KB、GZZ C.Y-KB、GZ B. YT、GZ 2、某梁的编号为KL2(2A)，表示的含义为：（A ） A．第2号框架梁，两跨，一端有悬挑B．第2号框架梁，两跨，两端有悬挑C．第2号框支梁，两跨，一端无悬挑D．第2号框架梁，两跨 3. 某框架柱的配筋为Φ8@100／200，其含义为（C ） A．箍筋为HPB300级钢筋，直径8 mm，钢筋间距为200 mm B．箍筋为HPB300级钢筋，直径8 mm ，钢筋间距为100 mm C．箍筋为HPB300级钢筋，直径8 mm ，加密区间距为100 mm ，非加密区间距为200 mm D．箍筋为HPB300级钢筋，直径8 mm ，加密区间距为200 mm ，非加密区间距为100 mm 4、某梁的配筋为Φ8@100(4)／150(2)，其表示的含义为：（D） A．HPB300级钢筋，直径8 mm ，加密区间距为100 mm ；非加密区间距为150 mm 。B．HRB335级钢筋，直径8 mm ，加密区间距为100 mm ，四肢箍；非加密区间距为150 mm ，双肢箍。 C．HRB335级钢筋，直径8 mm ，加密区间距为100 mm ；非加密区间距为150 mm 。D．HPB300级钢筋，直径8 mm ，加密区间距为100 mm ，四肢箍；非加密区间距为150 mm ，双肢箍。 5、构件代号Y-KB、QL分别表示（ A ） A预应力空心板、圈梁B檐口空心板、墙梁 C预制空心板、墙梁 D 预制框架板、圈梁 6、下列哪项不属于建筑承重构件。（ C ） A 条形基础 B 框架梁 C 隔墙 D 楼板 7、在配筋图中钢筋带有弯钩，当弯向什么方向时表示钢筋配在上部( D ) A向下和向左B向下和向后 C 向上和向左D向下和向右
GJ钢架 GL钢架梁或GJL钢架梁 GZ钢架柱或GJZ钢架柱 XG系杆 SC水平支撑 YC隅撑 ZC柱间支撑 LT檩条 TL托梁 QL墙梁 GLT刚性檩条 WLT屋脊檩条 GXG刚性系杆 YXB压型金属板 SQZ山墙柱 XT斜拉条 MZ门边柱 ML门上梁 T拉条 CG撑杆 HJ桁架 FHB复合板 YG：压杆或是圆管（从材料表中分别） XG：系杆 LG：拉管 QLG：墙拉管 QCG：墙撑管 GZL直拉条 GXL斜拉条 GJ30-1跨度为30m的门式刚架，编号为1号 1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲2。算重量，因为钢结构的算量基本上全是按吨计（板按M2）。钢材+钢材就是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做出讲解。 3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。 识图问路 1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。 把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。 一.钢结构 1钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。 2钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。 注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。 3钢结构设计图 1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施； 2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图； 3）结构平面（包
建筑结构施工图设计常见质量问题分析 摘要：建筑工程中建筑结构的施工质量，稳定性直接影响着建筑工程整体质量，而建筑结构施工图优劣直接影响着建筑结构的施工质量，所以，对建筑结构施工 图进行审查显得非常有必要。本文通过实际工程案例，对建筑结构施工图设计中 常见的问题进行了分析，希望对施工单位提供一定帮助。 关键词：建筑结构；施工图设计；常见质量问题 1、工程背景分析 某商住楼的图纸质量总体来看相对较好，地下室高低跨剖面图标高及配筋标注等相对清楚，设计其它问题相对较少。但在土方开挖后发现已施工的12根管桩大承台不见桩影，经 查原来桩顶设计标高低于承台要求的标高2m，且基坑再往下挖存在不安全因素，后来只好 实施工程变更来解决这一问题，不但严重耽误了施工进度，也影响了工程施工质量。 2、建筑结构施工图设计常见质量问题 设计质量是安全的保证，任何质量问题都可能危及到建筑、人生的安全，甚至造成国家 或个人财产的损失，因此设计人员一定要把确保设计质量放在工作的首位，杜绝因设计质量 而引发工程事故。 2.1建筑结构基础施工图设计问题 有的建筑物建在边坡或者斜坡的附近，为了保证建筑施工的质量，施工单位需要对建筑 的稳定性进行验算，但是很多施工单位并没有做好这项工作，使得建筑存在一定安全隐患。 建筑侧面设有地下室的情况下，主体设计一定要对相关压力的影响进行详细的分析，还要对 建筑结构抗滑、抗倾的稳定性进行验算。有的建筑工程地下水埋设比较浅，建筑结构的地下 构筑物有时会发生上浮的现象，而在审查的过程中，工作人员也没有进行抗浮验算。桩基础 设计时，不能只依据竖向荷载进行布桩，很多施工单位对弯矩作用下的边桩没有进行反力验算。在框剪结构的建筑工程中，剪力墙结构的核心弯矩对建筑有着承载力影响，设计人员一 定考虑到这点。有的建筑所处的位置地下水位较高，审查人员需要对建筑地下室的抗拔力进 行验算。 2.2上部结构问题 （1）在对施工图审查的过程中，对其实际配筋情况检查是一项非常重要但是却非常繁杂 的工作。为了对审查周期进行保证，作为审查人员往往不能够对其中所有的构件都完成核对，这就使其只能够通过抽查的方式对其检验。但是作为施工图的设计人员来说，其在整改的过 程中却只对审查过程中发现的单个构件问题修改，而剩余没有抽查到的构件的配筋情况就没 有做到认真的核对。 （2）在对楼面荷载计算的时候，经常出现荷载计算遗漏、材料不符合要求以及截面尺寸 出入较大的问题，而这种问题却恰恰出现在很多建筑结构的审查过程之中。发生这种问题的 主要原因就是相关结构专业以及建筑专业人员之间没有良好的配合，并且相关设计人员在设 计的过程中以及后续的审核过程中都没有起到应用的作用。而当这种问题出现之后，则只能 通过重新计算的方式对其整改。 （3）在部分建筑结构对屋面板的配筋量进行电算时，在没有对跨度情况以及截面尺寸细 致分析的情况下就对其开展分析工作，并不加区分的统一按照固边支座的约束条件进行相关 的计算，就会使得后续建筑结构部分的边梁处出现钢筋增多的问题，而使得支座板面以及板 跨中的配筋数量不足。而当悬挑板具有较大的跨度时，在边梁设计的过程中也经常出现没有 对其弯矩力充分考虑的现象。 （4）另一个较为普遍存在的问题就是对于非结构构件自身的抗震性能没有被重视。在部 分建筑过程中，因为建筑主体自身设计方面的原因，而需要在屋面中使用高度很大的女儿墙，并且在设计的过程中也仅仅在内部设置了部分压顶梁，却没有对相关抗震、抗风性能进行充 分的考虑，这就会使的当地质灾害发生时，儿墙由于抗震性能不足而带来一定的安全威胁。 而当建设高度较大的女儿墙时，在使用臂挂方式设计的过程中，对于其中的边梁设计的过程 中也没有对存在的扭矩作用充分的考虑，也没有对其附近的屋面板加强，这会为房屋带来较 为严重的隐患。
第十一章房屋建筑施工图 §11-1 概述 【教学要求】了解房屋建筑的组成，图样的分类，建筑制图国家标准。 【教学目的】了解房屋建筑设计的过程。 【教学内容】 一、房屋的组成 房屋是人们日常活动的场所，根据其使用功能和使用对象的不同，通常可以分为工业建筑（厂房、仓库、发电站等）、农业建筑（农机站、饲养场、谷仓等）和民用建筑三大类。民用建筑按其功能不同又分为公共建筑（学校、医院、宾馆、影院、车站等）和居住建筑（住宅、公寓）。 二、房屋施工图的设计阶段 建造一幢房屋需要经过设计和施工两个过程。房屋设计过程一般分为初步设计和施工图设计两个阶段。 1．初步设计 初步设计的任务是提出设计方案，表明房屋的平面布置、立面处理、结构形式等内容。初步设计图包括房屋的总平面图，建筑平、立、剖面图，有关技术和构造说明，各项技术和经济指标，总概算等内容供有关部门研究和审批。 2．施工图设计 施工图设计阶段是修改和完善初步设计，在满足施工要求及协调各专业之间关系后最终完成设计，并绘制出房屋建筑施工图。 房屋建筑施工图按专业分工的不同，通常分为： （1）首页图。包括图纸目录和施工总说明。 （2）建筑施工图（简称建施）。反映建筑施工设计的内容，用以表达建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰以及一些固定设施和施工要求。包括施工总说明，总平面图，建筑平面图、立面图、剖视图和详图等 （3）结构施工图（简称结施）。反映建筑结构设计的内容，用以表达建筑物各承重构件（如基础、承重墙、柱、梁、板等）包括结构施工说明、结构布置平面图、基础图和构件详图等。（4）设备施工图（简称设施）。反映各种设备、管道和线路的布置、走向、安装等内容，包括给排水、采暖通风和空调、电气等设备的布置平面图、系统图及详图。 三、房屋建筑图的图示特点 （1）房屋建筑施工图主要用多面正投影图表示。在图幅大小允许的情况下，房屋的平面图、立面图和剖面图按其投影关系画在同一张图纸上，便于阅读。 （2）房屋形体较大，因此施工图通常用较小比例，如1：100、1：200绘制。 （3）在施工图中常用图例（国家标准中规定的图形符号）表示建筑构配件、卫生设备、建筑材料等，以简化作图。 四、施工图中常用的符号
钢结构设计说明 一、工程概况 （1）本工程为西林县武警中队训练场钢棚，占地407.88平方米。 二、结构设计依据 （一）结构设计施工遵循的规范，规程及规定 （1）建筑结构可靠设计统一标准GB50068-2001 (2 ) 建筑结构荷载规范GB50009-2001(2006年版) （3）抗震设防分类标准GB50223-2008 （4）建筑抗震设计规范GB50011-2001(2008年版) （5）钢结构设计规范GB50107-2003 （6）建筑钢结构焊接技术规程JGJ81-2002 （7）混凝土结构设计规范GB50010-2002 （8）冷弯薄壁型钢结构技术规范GB50018-2002 （9）高层民用建筑钢结构技术规程JGJ99-98 （10）建筑地基基础设计规范JGJ5007-2002 （11）网壳结构技术规程JGJ61-2003 （12）网架结构设计与施工规程JGJ7-91 （13）钢结构高强度螺栓连接的设计施工及验收规程JGJ82-2002 （14）建筑钢结构防火设计规范CECS200:2006 （15）建筑桩基技术规范JGJ94-2008 （16）建筑地基处理技术规范JGJ79-2002 （17）建筑基坑支护技术规程JGJ120-99 （18）建筑基桩检测技术规范JGJ106-2003，J256-2003 （19）钢结构工程施工质量验收规范GB50205-2001 （20）优质碳素钢结构GB/T699-1999 （21）碳素钢结构GB/T700-88 （22）低合金高强度结构钢GB/T1591-94 （23）碳钢焊条GB/T5117-95 （24）低合金高强度结构钢GB/T5118-95 （25）埋弧焊用碳钢焊丝和焊剂GB/T5293-1999 （26）低合金钢埋弧焊用焊剂GB/T12740 （27）熔化焊用焊丝GB/T14957-94 （28）气体保护电弧焊用碳钢，低合金钢焊丝GB/T8110-95 （29）六角头螺栓GB/T5782 （30）六角头螺栓-C级GB/T5782 （31）钢结构用高强度大六角螺栓螺母垫圈技术要求GB/T1228-1231 （32）涂装前钢材表面锈蚀等级和涂装GB8932 （33）钢结构防火涂料应用技术规程CECS:24-90 (二)设计基准期50年，结构设计使用年限为50年。 （三）抗震设防烈度为6度，设计基本地震加速值为0.15g，抗震构造措施按7度要求设计。 三、荷载 1、地震作用：本地区抗震设防烈度为6度，设计基本地震加速值为0.15g，钢结构阻尼比：0.02。设计地震分组：第一组。场地土类别：III类 2、风荷载：基本风压0.60KN/㎡（按照100年重现期取用），地面粗糙度B类。风压高度系
第十一章钢结构施工方案 第一节工程概况 广州亚太酿酒有限公司年产啤酒20万千升建设项目工程位于位于广州市云埔工业区东城片区B-0108，B-0109地块，按建设单位提供的图纸，钢结构部分工程分别有： 1.包装间1栋，包含钢屋面部份建筑面积23760m2；钢雨篷部份建筑面积4200m2；主体结构为土建墙面+钢结构屋顶，跨度为30m。 2.酿造综合楼1栋，包含滤酒间，糖化间，原料处理间，立仓间，投料间等，主体结构为土建墙面+钢结构屋顶，包含钢屋顶部份建筑面积1573m2,最大跨度为22m。 3.办公楼1栋,钢屋顶部份建筑面积1894m2; 主体结构为土建墙面+钢结构屋顶，最大跨度为18m。 4.生活楼1栋,钢屋顶部份建筑面积1296m2；主体结构为土建墙面+钢结构屋顶，跨度为18m。 5.公用工程间1栋,房屋为混凝土框架结构；钢结构部分工程内容为首层设备钢托架及管廊预埋件部份。 6.叉车加油站1个,钢屋顶部份建筑面积16m2；主体结构为钢柱+钢结构屋顶，无墙面围护。 7.参观走廊d,e 1栋,钢屋顶部份建筑面积394m2；钢平台部分建筑面积 394m2；主体结构为钢平台+钢结构屋顶，跨度为4m。 8.北大门1栋,钢屋顶部份建筑面积80m2；主体结构为混凝土柱+钢结构屋顶，无墙面围护。 9.零星钢结构:地沟盖板.钢梯.钢平台； 该项目之建筑结构采用混凝土基础与立柱,焊接轻型钢屋架、檩条及屋面瓦均采用优质钢材。此种结构跨度大，自重轻，施工快，比较经济，同时符合厂家使用之工艺特点及要求。屋面采用轻型钢结构，檩条采用轻型钢檩条，厂房屋面采用0.53mm厚压型彩钢面板+保温棉+0.426mm厚彩钢板底层,屋面排水坡度约
第一章建筑设计说明 一、基地 1、区位条件 杞县位于河南省东部，隶属七朝古都开封市，辖城关镇﹑高阳镇、邢口镇、于镇镇等21个乡镇。是开封市第一人口大县。杞县历史悠久，商朝时建立杞国，距今已有3700年的历史。乃历史悠久，人杰地灵，文化积淀丰厚，历代名人辈出之地。 杞县的经度：114.8度，纬度：34.5度，地处豫东平原，属温带大陆性季风气候，光照充足，雨量充沛，四季分明。年平均气温14.1℃，年降水量722毫米，无霜期210~214天。 2、项目概述 项目位于杞县中山街以东、建设东路以南环堤内，项目周边交通方便，地势平坦。本方案为2、3#地块建筑方案设计，总用地面积：136亩。为了全面提升项目人居品质，打造成一个具有全国影响的经典品牌，规划根据基地的山地地形，进行了全方位的总体设计，既保护了良好的生态，又营造出优美的建筑及人文环境。 在建筑形态上，采用欧式古典主义风格，强调方正大气的立面要素；在户型设计上根据当地居民的生活习惯和开发的销售预期等情况。在住宅类型上设置以板式小高层为主，辅以少量点式小高层。在建筑的用材上在追求品质的卓越的同时考虑材料的价格的经济性和合理性，采用以真石漆为主辅以少量的装饰石材。在景观设计上注重体现自然和舒适，尽可能地塑造自然和谐的氛围。 “真诚、高端、精致、完美”的人文理念将在杞国新城的规划建筑设计过程中全面体现。 二、项目定位 1、定位原则 住宅：本项目定位于中高档住宅楼盘； 商业：本项目定位于区域内配套及外向休闲型商业。 三、规划依据 1．《城市规划法》 2．《城市规划编制办法实施原则》 3．《城市居住区规划设计规范》 4．《城市居住区公共服务设施配置标准》 5．《民用建筑设计通则》 6．《建筑设计防火规范》 7．《高层民用建筑设计防火规范》 8．《汽车库建筑设计规范》 9，甲方提供的规划设计条件 10，甲方提供的设计邀请函 四、规划设计原则
第六章结构施工图（配筋系统） 6.1结构配筋系统 在空间分析完成后，进入广厦配筋系统，自动生成结构施工图。 出现如下对话框: 图6—1 路径设置 进入配筋系统时，已自动选择设置，若不修改点按“确认”即可。 点选“结构计算模型”,选择结构分析计算程序，另外在最下面一行“工程计算结果路径”中，输入所选择结构分析计算程序输出剪力墙、柱和主梁内力和配筋文件的路径。 6.1.1构件选筋控制 6.1.1.1梁选筋控制 选择“梁选筋控制”弹出图6—2对话框：
图6—2 选择梁钢筋 【调整系数】 A 、梁面筋面积调整系数，为梁上部左、中、右负筋配筋面积的放大系数； B 、梁底筋面积调整系数，为梁下部左、中、右负筋配筋面积的放大系数； C 、悬臂梁面筋增大系数，为悬臂梁的上部负筋的放大系数； D 、梁抗扭纵筋配筋面积增大系数。 【纵筋直径】由设计人员指定本工程梁配筋所采用的钢筋直径。 【主梁最小配筋率】按照工程的抗震等级，控制框架梁面筋、底筋的最小配筋率。 纵向受拉钢筋的配筋百分率（%）不应小于表6—1规定的数值： 纵向受拉钢筋的配筋率 表6—1 抗震等 级 梁中位置 框支梁 支 座 跨 中 特一级：0.6 一级 0.4和80/t y f f 中的较大值 0.3和65/t y f f 中的较大值 0.5
二级 0.3和65/t y f f 中的较大值 0.25和55/t y f f 中的较大值 0.4 三、四级 0.25和55/t y f f 中的较大值 0.2和45/t y f f 中的较大值 0.30 非抗震 拉：0.2和45/t y f f 中的较大值，压：0.2 0.30 注：表中对三级以下框支梁配筋率0.3%要求是广厦程序控制条件，不是规范要求。 【次梁最小配筋率】控制次梁面筋、底筋的最小配筋率。次梁最小配筋率不应小于0.2和45/t y f f 中的较大值 【贯通筋】主梁采用贯通筋，抗震结构一般选择采用贯通筋。 【贯通筋采用省钢筋方式】即用较少钢筋（最少为面筋四分之一）来贯通，相 应钢筋直径较小，根数较多。若不用省钢筋方式，可使钢筋直径大一些，根数少一些。一般不用省钢筋方式，好处是这样选择的钢筋直径较合理，便于施工。若选择用省钢筋方式，由于贯通筋直径小，虽然省了钢筋，但造成负筋根数多，直径小，施工不便。 【集中重处附加钢筋优先选择吊筋】若选择该项，则优先选吊筋，否则，优先选密箍。程序在判断时，若单选一种不够，则吊筋、密箍都加。为防止加密箍施工漏掉，可优先选吊筋。 【主梁端部箍筋加密】若不选该项，则按箍筋间距的上限控制。 【主梁纵筋最小直径】规范要求抗震等级为一、二级的框架梁钢筋直径≥14mm ；抗震等级为三、四级钢筋直径≥12mm 。 【主梁箍筋最小直径】若小于规范要求，则不起作用。 规范要求框架梁加密区箍筋的最大间距和最小直径见表6—2： 框架梁加密区箍筋的最大间距和最小直径 表6—2 抗震等级 最小直径 最大间距（取最小值） 一 10mm h /4,6d,100mm 二 8mm h /4,8d,100mm 三 8mm h/4,8d,150mm 四 6mm h/4,8d,150mm 注：h 为梁截面高； d 为纵筋直径。 当底筋或负筋配筋率>2.0%时，上表中的箍筋最小直径应增大2 mm 。 【次梁箍筋最小直径】若小于规范要求，则不起作用。 【腰筋最大间距】当无腰筋时，抗扭纵筋配筋面积各一半加到面筋和底筋，否则各三分之一加到面筋、底筋和腰筋；梁的腹板高h ≥450mm 均应设腰筋；每侧腰筋的截面面积不应小于腹板截面面积bh w 的0.1%；按构造配置的腰筋竖向间距不超过设置的值；长度伸至梁端即可。
第十一章工程结算和竣工决算 一、单项选择题（在每小题列出的四个备选项中，只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分，但不倒扣分。） 1、竣工决算是综合反映( A )建成成果和财务情况的经济文件。 A、竣工项目 B、估算项目 C、在建项目 D、设计项目 2．“两算对比”是指【B 】 A．施工图预算和竣工结算的对比B．施工图预算和施工预算的对比 C．竣工结算和竣工决算的对比D．设计概算和施工图预算的对比 3．关于竣工决算，说法正确的是【 A 】 A．建设项目竣工决算应包括从筹划到竣工投产全过程的全部费用 B．己具备竣工验收条件的项目，如半年内不办理竣工验收和固定资产移交手续则视同项目已正式投产 C．新增固定资产价值的计算应以建设项目为对象 D．建设项目竣工决算应包括从动工到竣工投产全过程的全部费用 二、多项选择题（在每小题列出的五个备选项中，有两个至五个是符合题目要求的，请将正确选项的代码填写在题后的括号内。错选、多选、少选或未选均无分，但不倒扣分。） 21．工程结算的种类有【ACD 】 A．工程价款结算B．财务结算C．年终结算 D．竣工结算E．季度结算 三、简答题 30．什么是“两算”对比?“两算”对比的主要内容和对比的方法 “两算”对比是指施工预算与施工图预算的分析对比。 前者是建筑企业控制各项成本支出的尺度，反映计划成本的高低；(1分)后者是确定建筑企业工程收入的依据，反映预算成本的多少。(1分)按规定与要求，对比内容主要是对工程消耗量、直接费和其他直接费进行分析对比，(1分)对工程间接费和其他费用不作分析对比。通过“两算”对比，找出影响成本超支或节约的原因，提出研究解决的措施，以防止因各项成本支出的超支而导致施工亏损。(1分) “两算”对比方法有“实物对比法”和“实物金额对比法”(1分) 7、工程结算一般有定期结算、阶段结算和竣工结算 等方式。 2 什么叫竣工决算？ 是指由建设单位编制的综合反映工程从筹建到竣工验收 答案 一、单项选择题 1—5：DBACD 6—10：BCBBA 11—15：BCDAA 二、多项选择题
第3章建筑结构施工图的识读能力要求：通过本章的学习，熟悉基础平面图、楼层结构平面图的图示方法和要求及平面整体表示方法的制图规则。 3.1概述 房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。结构设计时要根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等。结构施工图必须与建筑施工图密切配合，它们之间不能产生矛盾。 结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。 1.房屋结构的分类 常见的房屋结构按承重构件的材料可分为： (1) 混合结构—墙用砖砌筑，梁、楼板和屋面都是钢筋混凝土构件。 (2) 钢筋混凝土结构—柱、梁、楼板和屋面都是钢筋混凝土构件。 (3) 砖木结构—墙用砖砌筑，梁、楼板和屋架都用木料制成。 (4）钢结构—承重构件全部为钢材。 (5）木结构—承重构件全部为木料。 目前我国建造的住宅、办公楼、学校的教学 楼、集体宿舍等民用建筑，都广泛采用混合结构。 在房屋建筑结构中，结构的作用递给基础，最后由基础传递给地基。如图3一1 所示。 2．结构施工图通常应包括的内容 结构设计总说明（对于较小的房屋一般不必单 独编写），基础平面图及基础详图，楼层结构平面 图，屋面结构平面图，结构构件（例如梁、板、柱、楼 梯、屋架等）详图。 根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件（如图3一z）的材料、形状、大小以及内部构造等等，井将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。
GJ钢架；GL钢架梁或GJL钢架梁；GZ钢架柱或GJZ钢架柱；XG系杆；SC水平支撑；YC隅撑；ZC柱间支撑；LT檩条；TL托梁；QL墙梁；GLT刚性檩条；WLT屋脊檩条；GXG刚性系杆；YXB压型金属板；SQZ 山墙柱；XT斜拉条；MZ门边柱；ML门上梁；T拉条；CG撑杆；HJ 桁架；FHB复合板；YG压杆或是圆管（从材料表中分别）；XG系杆；LG拉管；QLG墙拉管；QCG墙撑管；GZL直拉条；GXL斜拉条； GJ30-1跨度为30m的门式刚架，编号为1号 一.钢结构 1钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。 2钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。 注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。 3钢结构设计图 1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施； 2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图；3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、
构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图； 4）构件与节点详图 a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。 b）格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。 4钢结构施工详图 根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。《常用用术语》 钢结构:是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。 钢结构的特点:轻质高强；塑性、韧性好；各向同性，性能稳定；可焊性；不易渗漏；耐热但不耐火；耐腐蚀性差；制造简便，施工周期短。 塑性:承受静力荷载时，材料吸收变形能的能力。塑性好，会使结构一般情况下不会由于偶然超载而突然断裂，给人以安全保障。 结构设计的目的:是保证所设计的结构和结构构件在施工和工作过程
钢结构设计入门及简易方法 【摘要】 给大家推荐一个用于钢结构设计的资料。虽说不是大师的杰作，却不逊于大师的文章。大师的作品对于具有一定专业水平的人是很有用途的，而对 于初学者却过于高深莫测。该资料特别适合刚从事钢结构设计的人员。 【关键词】 钢结构适用范围及选型、钢结构设计简单步骤和设计思路 一、钢结构适用范围及选型 1.钢结构适用的范围 钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。直观的说：超高层建筑、体育馆、歌剧院、大桥、电视塔、工业厂房和临时建筑等。这是和钢结构自身的特点相一致的。 请参考相关专业书籍。由于结构选型涉及广泛，做结构选型及布置应该根据工程的具体要求来进行。 2.钢结构的选型 在钢结构设计的整个过程中，都应该被强调的是"概念设计"，它在结构选型与布置阶段尤其重要。对一些难以作出精确理性分析或规范未规定的问题，可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想，从全局的角度来确定控制结构的布置及细部措施。运用概念设计可以在早期迅速、有效地进行构思、比较与选择。所得结构方案往往易于手算、概念清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。同时，它也是判断计算机内力分析输出数据可靠与否的主要依据。 钢结构通常有框架、平面（木行）架、网架（壳）、索膜、轻钢、塔桅等结构型式。其理论与技术大都成熟。亦有部分难题没有解决，或没有简单实用的设计方法，比如网壳的稳定等。 结构选型时，应考虑它们不同的特点。在轻钢工业厂房中，当有较大悬挂荷载或移动荷载，就可考虑放弃门式刚架而采用网架。基本雪压大的地区，屋面曲线应有利于积雪滑落（切线50度内需考虑雪载），如采用三心圆网壳。总雪载释放近一半。降雨量大的地区相似考虑。建筑允许时，在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。而屋面覆盖跨度较大的建筑中，可选择构件受拉为主的悬索或索膜结构体系。高层钢结构设计中，常采用钢混凝土组合结构，在地震烈度高或很不规则的高层中，不应单纯为了经济去选择不利抗震的核心筒加外框的形式。宜选择周边巨型SRC柱，核心为支撑框架的结构体系。我国半数以上的此类高层为前者。对抗震不利。 结构的布置要根据体系特征，荷载分布情况及性质等综合考虑。一般的说要刚度均匀。力学模型清晰。尽可能限制大荷载或移动荷载的影响范围，使其以最直接的线路传递到基础。柱间抗侧支撑的分布应均匀。其形心要尽量靠近侧向力（风震）的作用线。否则应考虑结构的扭转。结构的抗侧应有多道防线。比如有支撑框架结构，柱子至少应能单独承受1/4的总水平力。 框架结构的楼层平面次梁的布置，有时可以调整其荷载传递方向以满足不同的要求。通常为了减小截面沿短向布置次梁，但是这会使主梁截面加大，减少了楼层净高，顶层边柱也有时会吃不消，此时把次梁支撑在较短的主梁上可以牺牲次梁保住主梁和柱子。 3.钢结构构件的截面选取 结构布置结束后，需对构件截面作初步估算。主要是梁柱和支撑等的断面形状与尺寸的假定。
建筑结构施工图识读 建筑结构施工图识读 §16-1 建筑工程施工图概述 一、建筑工程施工图得作用 工程图纸就是工程界得技术语言, 就是表达工程设计与指导工程施工必不可少得重要依据,就是具有法 律效力得正式文件,也就是重要得技术档案文件。VOz6L。 二、建筑工程施工图得设计 建筑工程图纸得设计,一般就是由业主通过招标投标选择具有相应资格得设计单位,并与之签订设计合同,进行委托设计得(按有关规定可以不招标投标得设计项目,可以直接委托)。JhDpm。 建设项目得设计工作一般分为初步设计、技术设计与施工图设计三个阶段。 技术上不太复杂得项目,可以按扩大得初步设计(扩初设计) 与施工图设计两个阶段进行。 大型得与重要得民用建筑工程,在初步设计前增加方案设计阶段(进行设计方案得优选)。 三、建筑工程施工图得种类 建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。 建筑施工图主要用以表示房屋建筑得规划位置、外部造型、内部各房间得布置、内外装修、材料构造及施工要求等,其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。SuKc8。 结构施工图主要用以表示房屋结构系统得结构类型、构件布置、构件种类、数量、构件得内部构造与外部形状、大小以及构件间得连接构造。utFgx。 设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备得布置与施工要求等。主要包括各种设备得布置平面图、系统图与施工要求等内容。设施图可按工种不同进一步分为水施图、暖通图、电施图等。oOGeN。 四、结构施工图包括得内容 不同类型得结构,其施工图得具体内容与表达也各有不同,但一般包括下列三个方面得内容: 1、结构设计说明
钢结构设计图与施工详图编制深度有何差别？ 钢结构设计图与施工详图编制深度有何差别？简单的说设计图是理论性的，施工详图是实践性的。理论指导实践，故设计图指导施工详图的编制。两者在编制主体，编制深度方面是有很大差别的，本文详述如下： 1、钢结构设计图编制 钢结构设计图的编制主体一般是有设计资质的设计院，他们可盖章出蓝图。设计图主要是原理图和杆件示意图，是生产制造单位编制施工详图的依据。设计图的编制深度及内容应完整但不冗余。在设计图中，对于设计依据、荷载资料 （包括地震作用）、技术数据、材料选用及材质要求、设计要求 （包括制造和安装、焊缝质量检验的等级、涂装及运输等）、结构布置、构件截面选用以及结构的主要节点构造等均应表示清楚，以利于施工详图的顺利编制，并能正确体现设计的意图。主要材料应列表表示。 2、钢结构施工详图编制
施工详图又称加工图或放样图等。钢结构施工详图的编制主体通常是像大地云龙钢构这样的钢结构公司，或者生产制造单位。他们根据设计图进行具体的深化设计。目前的深化设计程序，如xsteel都很先进，可以同时完成主次构件的加工图纸，材料清单的设计。当然施工详图有时也可由设计单位代为编制。实力羸弱的钢结构公司自己没有设计人员，一般会委托他人进行施工详图的编制，按吨位或者平方缴纳费用。施工详图的深度须能满足车间直接制造加工。不完全相同的构件单元须单独绘制表达，并附有详尽的材料表。 钢结构设计图及施工详图的内容表达方法及出图深度的控制，目前比较混乱，并没有一个统一的标准。因而各个设计单位、钢结构公司之间不尽相同。为防止出问题，设计单位与钢结构工程公司需要加强沟通，紧密联系，在设计分界面上达成一致。 近年来钢结构工程项目增多，而设计院钢结构工程师缺乏，有设计能力的钢结构公司参与设计图编制的情况也很普遍。
结构施工图设计深度要求 结构施工图设计深度要求是结合工程中的实际需要，在国家建设部《建筑工程设计文件编制深度的规定》（建设部第249号令）及《万韬住宅结构施工图设计指导书》基础上进行补充，主要就结构专业各部分图纸的设计深度提出要求。 一．图纸内容 结构施工图设计说明完整清楚，图纸表达清晰,内容齐全，便于施工。 结构施工图图纸应包括图纸目录、设计总说明、基础平面图及其详图、墙柱定位图、各层结构平面图（模板图、板配筋图、梁配筋图）、墙柱配筋图及留洞图、节点详图、楼梯及其它构筑物详图（水池、坡道、电梯机房、挡土墙等）。 二．设计总说明的设计深度 结构设计总说明应包括： 1．工程概况：建筑位置、面积、高度、层数，结构形式，结构抗震设防类别、设防烈度、设计地震分组，抗震等级，建筑物合理使用年限，人防工程等级。 2．工程地质情况：地质概况，场地土类型、场地类别、地下水、抗震安全性评价、基础施工要求等。 3．设计的依据：设计所遵循的规范规程、楼地面活荷载取值，设备荷载的取值。若考虑人防，还应注明人防各构件等效静荷载的取值。 4．设计所采用的材料的品种、规格、型号、强度等级等要求。 5．分类说明建筑各分部分项的设计要点、构造及注意事项。 6．需说明施工时特别注意的地方。如转换层、超长结构、后浇带、加强带、预应力张拉、钢结构等问题。 7．对图中未交代而要在施工过程中与工艺安装、设备工种配合预埋、预留的埋件、孔洞要提出配合施工的要求。在一定范围内的统一埋件和统一的洞口加筋详图。 8．构件代号表中的代号说明。 9．对框架梁、次梁的设计说明。应注明框架的抗震等级，框架节点详图，梁、柱的钢筋锚固，其它需注明的平法图例。 三．基础平面布置图的设计深度 1．一般内容有： a. 建筑物的定位坐标（绝对坐标）； b. 纵横轴线及定位尺寸、上部结构落在基础上的墙、柱的布置； c. 基础的平面尺寸及定位，基础梁及其编号、柱号、地坑和设备基础的平面布置、尺寸、标高。当基础标高不同时，标出放坡示意图； d. 应标出±0.000以下的预留孔洞的位置、尺寸、标高、过梁等。 2．当上部为混合结构采用条形基础时： a．应注明纵横向每条墙下条形基础的宽度、与轴线的关系； b．当埋深不在同一标高时，平面上表示浅到深放坡的台阶尺寸。平面图旁要有剖面示意埋深的变化； c．如有构造柱时，构造柱的位置，尺寸、编号与上部结构平面、详图表示的一致，与建筑图表示的也应一致。
