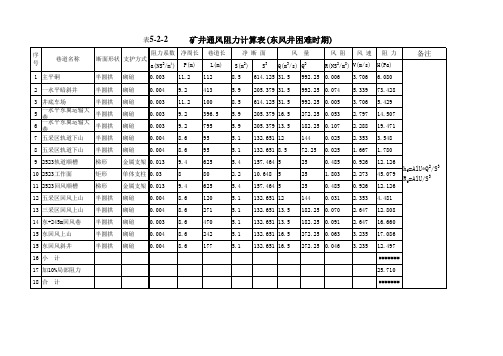

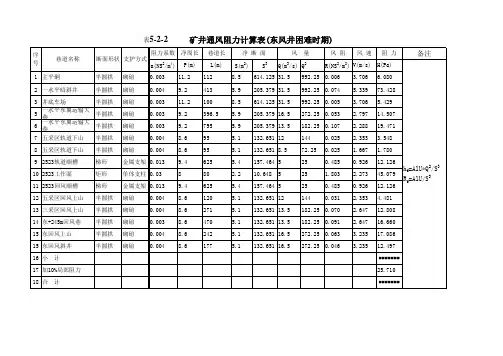

矿井通风困难时期摩擦阻力计算表

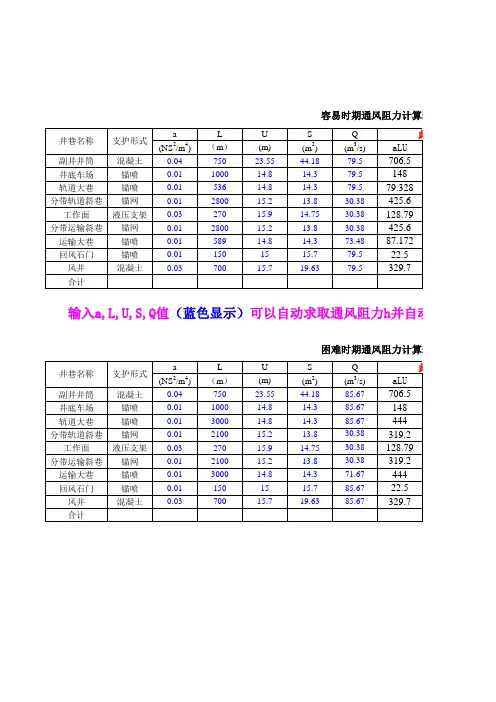

矿井通风容易时期摩擦阻力计算表
第三章 井巷通风阻力 本章重点和难点： 摩擦阻力和局部阻力产生的原因和测算 当空气沿井巷运动时，由于风流的粘滞性和惯性以及井巷壁面等对风流的阻滞、扰动作用而形成通风阻力，它是造成风流能量损失的原因。井巷通风阻力可分为两类：摩擦阻力(也称为沿程阻力)和局部阻力。 第一节 井巷断面上风速分布 一、风流流态 1、管道流 同一流体在同一管道中流动时，不同的流速，会形成不同的流动状态。当流速较低时，流体质点互不混杂，沿着与管轴平行的方向作层状运动，称为层流(或滞流)。当流速较大时，流体质点的运动速度在大小和方向上都随时发生变化，成为互相混杂的紊乱流动，称为紊流(或湍流)。 （１）雷诺数－Re 式中：平均流速v 、管道直径d 和流体的运动粘性系数γ。 在实际工程计算中，为简便起见，通常以R e =2300作为管道流动流态的判定准数，即： R e ≤2300 层流， R e ＞2300 紊流 （２）当量直径 对于非圆形断面的井巷，Re 数中的管道直径d 应以井巷断面的当量直径de 来表示： 因此，非圆形断面井巷的雷诺数可用下式表示： γ d v e R ? =
对于不同形状的井巷断面，其周长U 与断面积S 的关系，可用下式表示： 式中：C —断面形状系数：梯形C =4.16；三心拱C =3.85；半圆拱C =3.90。（举例见P38） 2、孔隙介质流 在采空区和煤层等多孔介质中风流的流态判别准数为： 式中：K —冒落带渗流系数，m 2； l —滤流带粗糙度系数，m 。 层流，R e ≤0.25； 紊流，R e ＞2.5； 过渡流 0.25
冷却塔的通风阻力计算 在设计新的冷却塔时，首先要选定冷却塔的型式，根据给定的工作条件决定冷却塔的基 本尺寸和结构，其中包括淋水装置的横截面面积和填料高度、冷却塔的进风口、导风装置、 收水器、配水器等，并选定风机的型号和风量、风压，这样就需要对冷却塔内气流通风阻力作比较准确的计算。 1. 冷却塔的通风阻力构成 冷却塔的通风阻力,即空气流动在冷却塔内的 压力损失，为沿程摩阻和局部阻力之和。通常把冷却塔的全部通风阻力从冷却塔的进口到风机出口分为10个部分进行计算，如图所示： 1p ?——进风口的阻力； 2p ?——导风装置的阻力； 3p ?——空气流转弯的阻力； 4p ?——淋水装置进口处突然收缩的阻力； 5p ?——空气流过淋水装置的阻力(摩擦阻力和局部阻力)； 6p ?——淋水装置出口处突然膨胀的阻力； 7p ?——配水装置的阻力； 8p ?——收水器的阻力； 9p ?——风机进口的阻力； 10p ?——风机风筒出口的阻力。 冷却塔的通风总阻力 : ∑?P =?i z p （1） 2.冷却塔的局部通风阻力计算 如前所述，冷却塔总的局部阻力包括进风口、导流设施、淋水装置、配水系统、收水器以及风筒阻力(包括风机进出口)、气流的收缩、扩大、转弯等部分。各局部阻力可按下述公
式来计算： g v P i i i 22 i ?=?γξ(毫米水柱) （2） 式中： i ξ ——各局部阻力系数； i v ——相应部位的空气流速(米／秒)； i γ——相应部位的空气比重(公斤／米3 )； g ——重力加速度。 而冷却塔的总局部阻力可写成：g v P h i i i 22 i ?∑=∑?=γξ(毫米水柱) 由于气流密度在冷却塔内变化很小，所以在球求解时，各处的密度值均取冷却塔进、出口的几何平均值。 气流通过冷却塔各种部件处的速度，可先根据风机特性曲线及热力计算时确定的气水比选择风量G(公斤／时)后，由下式确定： 10 ...3,2,110...3,2,13600F G v = 冷却塔各部件处局部阻力系数 3,2,1ξ值的确定： (1)进风口 55.01=ξ (2)导风装置式中：()L q 25.01.02+=ξ q ——淋水密度(米3／米2·小时)； L ——导风装置长度(米)。 (3)进入淋水装置处气流转弯：5.03=ξ (4)淋水装置进口处突然收缩： ??? ? ??-=ξcp F F 0415.0 cp F ——淋水装置的截面(m 2 )。 (5)淋水装置 ()Z Kq e +ξ=ξ15
矿井通风阻力测定方法 2007/12/14/12:53 来源：国际能源网 MT／T440—1995 中华人民共和国煤炭工业部1996—03—08批准1996—08—01 实施 1.主题内容与适用范围 本标准规定了矿井通风阻力测定用仪器、测定步骤、测定结果 计算和处理。 本标准适用于煤矿井巷通风阻力测定。 2.术语 2．1主要路线 测定矿井通风阻力时，所选定的从入风井口(或井底车场)，经入风大巷、采区、回风大巷，回风井至 风峒的通风路线。 2．2次要路线 测定矿井通风阻力时，所选定的除主要路线外的通风路线。 3.仪器 以下计量器具均应检定，并在有效期内使用。 a．普通型空盒气压计： 测量范围80～107kPa(相当于600～800mmHg)，最小分度值50Pa； b．倾斜压差计： 测量范围0～3000Pa，最小分度值10Pa； c．精密气压计： 测量范围83．6～114kPa，最小分度值25Pa； d．通风干湿温度计： 测量范围-25～+50℃，最小分度值0．2℃；
e．皮托管： 校正系数0．998～1．004； f．低速风速表： 测量范围0．2～5m／s，启动风速≤0．2m／s； g．中速风速表： 测量范围0．4～10m／s，启动风速≤0．4m／s； h．高速风速表： 叶轮：测量范围0．8～25m／s，启动风速≤0．5m／s； 杯式：测量范围1．0～30m／s，启动风速≤0．8m／s； i．秒表： 最小分度值1s； j．钢卷尺： 2m钢卷尺：测量范围0～2m，最小分度值1．0mm； 30m钢卷尺：测量范围0～30m，最小分度值1．0mm； k．橡胶管(或塑胶管)： 内径4～5mm； l．橡胶管接头： 内径3～4mm，外径5～6mm，长度50～80mm。 4.测定步骤 4．1测定路线选择 在通风系统图上选择测定的主要路线和次要路线。同时，要考虑一个工作班内将该路线测完；当测定 路线较长时，可分段、分组测定。 4．2测点选择 首先在通风系统图上按选定测定路线布置测点，并按顺序编号。然后再按井下实际情况确定测点位置， 并作标记。
前言 礦井巷道通風摩擦阻力系數值，在礦井通風設計和礦井通風技術改造方案制定的計算中是非常重要的技術參數。該數值隨著巷道形狀及支護形式的不同而不同。過去在計算中選用該參數時，部分是採用經過實驗室模擬試驗測得的數值，往往是偏小的。部分是採用生產礦井中經過礦井通風阻力測定，選用巷道標準區段計算的數值，引用後較為符合生產實際，在實際應用中可互補選用。但到目前為止，還沒有一個統一的較為完整的關於測定巷道通風摩擦阻力系數的方法標準。因此，制定本標準對規範礦井巷道通風摩擦阻力系數測定方法具有重要意義。 本標準的附錄A和附錄B是標準的附錄。 本標準由煤炭工業部科技教育司提出。 本標準由煤礦安全標準化技術委員會歸口。 本標準由煤炭科學研究總院撫順分院負責起草。 本標準主要起草人：富奎聚。 本標準委託煤礦安全標準化技術委員會通風技術及設備分會負責解釋。 1範圍 本標準規定了礦井巷道通風摩擦阻力系數測定用儀器、測定步驟、測定結果計算和表述等。 本標準適用於實際的礦井巷道通風摩擦阻力系數測定。
2儀器 A）普通型空盒氣壓計： 測量範圍為80～107kPA，最小分度值為50PA； B）壓差計： 測量範圍為0～3000PA，最小分度值為2PA； C）通風乾濕溫度計： 測量範圍為-25～＋50℃，最小分度值為0.2℃；D）皮託管： 校正系數為0.998～1.004； E）風速表： 分類測量範圍，m/s啟動風速，m/s 低速0．2～5點0.2 中速0．4～10點0.4 高速葉輪0．8～25點0.5 杯式1．0～30點0.8 f）秒錶： 最小分度值為1s； g）鋼卷尺： 鋼卷尺：測量範圍＞0～2m，最小分度值為1.0mm；鋼卷尺：測量範圍＞0～30m，最小分度值為1.0mm；h）膠管： 內徑點3mm；
矿井通风阻力测定及对几个问题的分析 程绍仁1 ,程建军 2 (1 晋城市煤炭工业局,山西晋城048000; 2 晋城泽泰安全评价中心,山西晋城048000) [摘 要] 矿井通风阻力是衡量矿井通风状况的主要指标。影响矿井通风阻力大小的因素很多,而矿井通风阻力测定则是矿井通风技术管理的一项基础工作。介绍了矿井通风阻力的测定方法,对矿井通风阻力测定中的几个问题进行了分析,并提出了改进意见。 [关键词] 通风阻力;测定方法;问题分析[中图分类号]TD72 [文献标识码]B [文章编号]1006 6225(2006)01 0072 03 M ensuration ofM ine Ventilation Resistance and Analysis of Several Proble m s [收稿日期]2005-08-29 [作者简介]程绍仁(1945-),男,山西晋城人,高级工程师,现任晋城市煤炭工业局副总工程师。 矿井通风阻力是衡量矿井通风状况的主要指标,矿井通风阻力测定是矿井通风技术管理工作的主要内容。 煤矿安全规程 规定,!新矿井投产 前必须进行1次矿井通风阻力测定,以后每3年至少进行1次。矿井转入新水平生产或改变一翼通风系统后,必须重新进行矿井通风阻力测定?。 晋城市500余个地方煤矿在近1年多的时间里,普遍进行了1次矿井通风阻力测定,由于测定单位的技术力量不等和技术水平不齐,测定中存在问题不少,测定结果误差很大。1 矿井通风阻力测定方法1 1 测定仪器 矿井通风阻力测定现已淘汰繁琐的、操作麻烦的、测量精度低的毕托管、倾斜压力(U 型压力计)加长距离软管的测量方法,而采用气压计法,使用精密气压计,配以通风干湿球温度计、风表、秒表、皮尺等测量计具。精密气压计具有体积小、重量轻,不需要拉软管,操作简便、快速、省人、省力、省时等特点,配以所测风速和空气的干湿球温度计算出的空气动压、位压值而求得通风阻力。但需要注意,在测定前要对同时使用2台或多台精密气压计、通风干湿球温度计、风表进行校正,修正其互相之间误差值。1 2 测定方法 (1)同步法 用2台同型号规格的气压计在测量风路的相邻两测点同时读数,由此测算出前后两测点风流的静压差,再用风表和通风干湿球温度计测算出两测点的动压、位压参数,从而计算出该 测段的通风阻力。逐段通风阻力相加,即为长距离的通风阻力;按风流路线从矿井的进风井口逐段测至矿井主要通风机的吸风口处的通风阻力之和,即为全矿井的通风阻力。 (2)基点法 用2台同型号规格的气压计,1台气压计放在基点(进风井口外10m 左右处),从计时钟表的整5m i n (或整10m in)的倍数开始,并以5m i n (或10m in)为间隔,记录气压计读数,用来测定地面大气压力的变化值,以便对井下的另1台气压计读数值进行校正。而另1台气压计沿预定的测定路线、测点进行测定、读数。井下气压计的读数一定要待指示数值稳定后再读数,如超过原设定整5m i n (或整10m i n )时限,可待下一整5m i n (或整10m i n )或其倍数时读数,以便和基点同时的气压值校正。 (3)基点 同步法 此法是上两种方法的结合法,用3台同型号规格的气压计,1台固定在进风井口外的基点上,作为大气压力变化的校正用,将另外2台气压计携至井下沿预定的测点,结合上两种方法按时钟的整5m i n (或整10m in)的倍数同时读数,以求得通风阻力。这种方法测定精度高,适用测定时间长、通风路线长的大型矿井。 在沿1条主风路测量通风阻力的同时,其他各条并联风路的风量也应测出,以便计算风阻和校核风量。 1 3 测定方法的选择 矿井通风阻力测定方法的选择,应根据矿井通风路线的长短、测点布置的多少而选用。当然第3种方法基点 同步法最好,测量精度高,适用各种 72 第11卷第1期(总第68期) 2006年2月煤 矿 开 采CoalM i n i ng T echno l ogy V o1 11N o 1(Ser i es N o 68) February 2006
第七章矿井通风与安全技术 7.1概述 凤凰山铜矿III矿体是一个板状的大理岩矿床，SiO2含量低；矿脉含硫量少，达不到自然危害性，井下最多工人190人，因此，工作面的通风应保证排尘及排除炮烟的需要，以最大可能减少矿尘危害。 根据安全规程，对凤凰山铜III矿体的矿井下通风安全做如下要求：(１)有人工作或可能有人到达的井巷，其空气成份（按体积计算）应为O2≥20％，CO2≤0.5%。空气的温度不得高于25℃，总回风流中的CO2不得超过1%。 (2)井下空气需经常保持新鲜，空气中有害气体含量不得超过规定：CO2：0.2，SiO2：0.02，H2S：0.01（按重量计算mg/升） (3)所有矿井均应实行全面机械通风，在浅部矿井，也可采用自然通风，主扇要求连续运转。 7.2矿井通风条件 凤凰山铜矿Ⅲ号矿带30线至35线间，其年产矿量13万吨，服务年限14年；采用竖井开拓，有轨运输；阶段的开采顺序采用下行式，阶段中矿块的开采顺序采用双翼开采；主要的采矿方法为分段凿岩阶段矿房法，垂直方向中深孔凿岩，每个矿房配置1台YQ-80新型钻机，井下回采的矿块数为3个，每天井下工作人数共190多人。 7.3通风方式与通风系统 7.3.1通风系统确定的依据 (1)风路短、阻力小、通风网络简单、风流容易控制，在主要人行运输坑道和工作点上污风不串联； (2)风量分配满足生产需要，漏风少； (3)通风构筑物少，便于维护管理； (4)专用通风井巷工程量少，施工方便； (5)通风动力消耗少，通风费用低。 7.3.2风井位置的确定 风井布置方式有中央对角式,中央并列式以及侧翼对角式。 根据该矿山的的实际情况、确定其它井筒的原则及所选用的通风系统，这里选用二种方案。 方案一：中央对角式布置
煤矿巷道及通风计算公式 一、常见断面面积计算： 1、半圆拱形面积=巷宽×（巷高+0.39×巷宽） 2、三心拱形面积=巷宽×（巷高+0.26×巷宽） 3、梯形面积=（上底+下底）×巷高÷2 4、矩形面积=巷宽×巷高 二、风速测定计算： V 表=n/t (m/s) (一般为侧身法测风速) 式中：V 表：计算出的表速； n ：见表读数； t ：测风时间（s ） V 真=a+ b ×V 表 式中：V 真：真风速（扣除风表误差后的风速）； a 、 b ：为校正见表常数。 V 平=K V 真=（S-0.4）×V 真÷S 式中：K 为校正系数（侧身法测风时K=（S-0.4）/S ，迎面测风时取1.14）； S 为测风地点的井巷断面积 三、风量的测定： Q=SV 式中Q ：井巷中的风量（m 3/s ）;S ：测风地点的井巷断面积（m 2）; V ：井巷中的平均风速（m/s ） 例1：某半圆拱巷道宽2m,巷道壁高1m,风速1m/s ，问此巷道风量是多少。 例2：某煤巷掘进断面积3m 2,风量36 m 3/min ，风速超限吗？ 四、矿井瓦斯涌出量的计算： 1、矿井绝对瓦斯涌出量计算（Q 瓦） Q 瓦=QC （m 3/min ） 式中Q ：为工作面的风量；C ：为工作面的瓦斯浓度（回风流瓦斯浓度-进风流中瓦斯浓度） 例：某矿井瓦斯涌出量3 m 3/min ，按总回风巷瓦斯浓度不超限计算矿井供风量不得小于多少。 2、相对瓦斯涌出量（q 瓦） q 瓦=1440Q 瓦*N T （m 3/t ）
式中Q 瓦 ：矿井绝对瓦斯涌出量；1440：为每天1440分钟； N：工作的天数（当月）；T：当月的产量 五、全矿井风量计算： 1、按井下同时工作最多人为数计算 Q矿=4NK （m3/min） 式中4：为《规程》第103条规定每人在井下每分钟供给风量不得少于4立方米；N：井下最多人数；K：系数（1.2~1.5） 2、按独立通风的采煤、掘进、硐室及其他地点实际需要风量的总和计算 Q矿=（∑Q采+∑Q掘+∑Q硐…+∑Q其他）×K 式中K：校正系数（取1.2~1.8） 六、采煤工作面需风量 1、按瓦斯涌出量计算 Q 采=100×q 采 ×K CH4 （m3/min） 式中100：为系数；q 采 ：采煤工作面瓦斯涌出量（相对）； K CH4：瓦斯涌出不均衡系数（取1.4 ~ 2.0） 2、按采面气温计算： Q 采 =60×V×S （m3/min） 式中60：为系数； V：采面的风速（温度为18~20℃时取0.8~1.0m/s，温度为20～23℃时取1.0～1.5 m/s）; S:采面平均断面积。 3、按采面人数计算： Q采=4N （m3/min） 4、按炸药量计算： Q采=25A （m3/min） 式中25：为系数；A：为一次性爆破的最多炸药量 5、按风速进行校验： 15≤Q采≤240 （m/min）或0.25≤Q采≤4 （m/s） 式中15与0.25：为工作面最低风速（m/min）（m/s） 240与4：为工作面最高风速（m/min）（m/s） 例：某采面工作人数15人，一次性爆破炸药5kg，温度20度，瓦斯涌出量为1 m3/min，请问采面需风量是多少。 七：掘进工作面需风量的计算
中华人民共和国煤炭工业部 矿井通风巷道摩擦阻力系数（a标）表 （试行） 主编部门：沈阳煤矿设计研究院 批准部门：煤炭工业部规划设计总院 试行日期：1985年1月1日 整理： 校核： 二ΟΟ三年一月
说明 1．井巷道通风摩擦阻力系数表，是我国自行实测的矿井巷道通风阻力系数，（除锚喷支护外其它各种支护巷道系验证测定）于1983年3月由煤炭工业部设计管理局主持召开了鉴定会，本表系根据鉴定会纪要精神，进行修改后，汇编而成。 2．表中摩擦阻力系数a标是标准状态下（t=20℃，P=760mmHg，ψ=60%）空气重率r=1.2kg ?/m3时的a值。 3．巷道类别划分原则，以支护特征、巷道壁面特征、巷道装备等与摩擦阻力系数相关的影响因素分类，不以巷道使用名称和进、回风道等分类。 4．表中凡是平巷的皆包含无行人台阶的倾斜巷道，凡是斜巷皆指设有行人台阶而言，通风行人巷为不铺轨的巷道，胶带输送机巷均铺设一条单轨轨道。 5．无轨道的锚喷胶带输送机巷道的a值，未能实测，暂可参照锚喷通风行人巷（无轨道、台阶）的a值与胶带机的附加a值综合选取。即光爆凸凹度<150mm，a=（10.9～17.6）×10-4；普爆凸凹度>150mm，a=(11.6～19.9)×10-4。 6．光面爆破与壁面凸凹度划分的标准以煤炭部制订的“煤矿井巷工程光面爆破、锚杆、喷浆、喷射混凝土支护施工试行规程”为准，普通爆破系指采用光面爆破的煤矿一般常用的爆破方法。 7．巷道壁面平滑与粗糙的划分标准，以粗糙度的平均突起高度为准。混凝土井巷壁面，壁面平滑的粗糙度平均突起高度为0.00025m，壁面粗糙的粗糙度平均突起高度为0.0007m，为测量和选取方便，将壁面经过抹光或粉刷的视为壁面平滑，壁面未经过抹光或未粉刷的视为壁面粗糙。 8．系数值的来源依据，除已注明资料出处之外的实测值，均可查找本资料的附件部分，以便于选取系数值时参考现场条件。 9．本表所给出的a值，应用时需要乘以10-4，并不需再考虑装有设备、台阶和工作面采煤机的a附加值。 10．经实测、资料统计提供各类的a附加值：装有胶带输送机的巷道,a附加值(4～10)×10-4；没有行人台阶的巷道，a附加值(1～3)×10-4；巷道堵塞较严重时，a附加值(3～10)×10-4；弯曲的巷道，a附加值(2～5)×10-4；巷道断面局部变化（单、双轨）a附加值3×10-4；铺轨无道渣填充的平巷a附加值(1～3)×10-4；工作面采煤机的a附加值(6～9)×10-4. 11．1mmH2O=9.80665Pa h摩=(a×L×U/S3)×Q2 =R×Q2
矿井通风阻力 第一节通风阻力产生的原因 当空气沿井巷运动时，由于风流的粘滞性和惯性以及井巷壁面等对风流的阻滞、扰动作用而形成通风阻力，它是造成风流能量损失的原因。 井巷通风阻力可分为两类：摩擦阻力(也称为沿程阻力)和局部阻力。 一、风流流态（以管道流为例） 同一流体在同一管道中流动时，不同的流速，会形成不同的流动状态。当流速较低时，流体质点互不混杂，沿着与管轴平行的方向作层状运动，称为层流(或滞流)。当流速较大时，流体质点的运动速度在大小和方向上都随时发生变化，成为互相混杂的紊乱流动，称为紊流(或湍流)。(降低风速的原因) (二)、巷道风速分布 由于空气的粘性和井巷壁面摩擦影响，井巷断面上风速分布是不均匀的。 在同一巷道断面上存在层流区和紊区，在贴近壁面处仍存在层流运动薄层，即层流区。在层流区以外，为紊流区。从巷壁向巷道轴心方向，风速逐渐增大，呈抛物线分布。 巷壁愈光滑，断面上风速分布愈均匀。 第二节摩擦阻力与局部阻力的计算 一、摩擦阻力 风流在井巷中作沿程流动时，由于流体层间的摩擦和流体与井巷壁面之间的摩擦所形成的阻力称为摩擦阻力(也叫沿程阻力)。 由流体力学可知，无论层流还是紊流，以风流压能损失（能量损失）来反映的摩擦阻力可用下式来计算： H f =λ×L/d×ρν2/2pa λ——摩擦阻力系数。 L——风道长度，m
d——圆形风管直径，非圆形管用当量直径； ρ——空气密度，kg/m3 ν2——断面平均风速，m/s； 1、层流摩擦阻力：层流摩擦阻力与巷道中的平均流速的一次方成正比。因井下多为紊流，故不详细叙述。 2、紊流摩擦阻力：对于紊流运动，井巷的摩擦阻力计算式为： H f =α×LU/S3×Q2 =R f×Q2pa R f=α×LU/S3 α——摩擦阻力系数，单位kgf·s2/m4或N·s2/m4，kgf·s2/m4=9.8N·s2/m4 L、U——巷道长度、周长，单位m； S——巷道断面积，m2 Q——风量，单位m/s R f——摩擦风阻，对于已给定的井巷，L，U，S都为已知数，故可把上式中的α，L，U，S 归结为一个参数R f，其单位为：kg/m7 或N·s2/m8 3、井巷摩擦阻力计算方法 新建矿井：查表得α→h f→R f 生产矿井：已测定的h f→R f→α，再由α→h f→R f 二、局部阻力 由于井巷断面，方向变化以及分岔或汇合等原因，使均匀流动在局部地区受到影响而破坏，从而引起风流速度场分布变化和产生涡流等，造成风流的能量损失，这种阻力称为局部阻力。由于局部阻力所产生风流速度场分布的变化比较复杂性，对局部阻力的计算一般采用经验公式。 1、几种常见的局部阻力产生的类型： （1）、突变 紊流通过突变部分时，由于惯性作用，出现主流与边壁脱离的现象，在主流与边壁之间形成涡漩区，从而增加能量损失。
第四章矿井通风阻力参数及其计算复习思考题 1、矿井风流以层流为主还是以紊流为主？为什么？ 2、阻力和风阻是不是一回事？ 3、尼古拉茨实验研究提示了井巷粗糙度、雷诺数与λ系数之间的什么关系？ 4、由测定得知，某梯形巷道断面5m2，长500m，当通过的风量为25m2/s时，压差为3.75mmH2O，分别按工程单位制和法定单位制，求算譔巷道的摩擦阻力系数。 5、影响摩擦的因素有哪些？ 6、假若井筒直径D=4m，摩擦阻力系数α=0.04N?s2/m4，深度L=325m，通过的风量为3000m3/min，问井筒的风阻有多大？压差有多大？ 7、风流以240m/min的速度从断面为10m2的巷道突然进入断面为4m2巷道，问引起的能量损失为多少？ 8、某通风巷道的断面由2m2，突然扩大到10m2，若巷道中渡过的风量为20m3/s，巷道的摩擦阻力系数为0.016N?s2/m4，示巷道突然扩大处的通风阻力。 9、为什么要降低矿井风阻？用什么方法？ 10、何谓矿井等积孔？ 11、矿井风阻特性曲线表示什么？作风阻为1.962N?S2/m8的风阻特性曲线。 12、对某巷道经过实测获得如下资料：
（1）如图3-1，两支皮托管间距为200m，倾斜压差计的倾斜系数为0.4，在压差计上的读数为第一次16.5mm、第二次16.2mm、第三次16.3mm。 （2）巷道断面如图3-2，a=3m、b=3.5m、c=2.4m、d=2.3。 图3-1用倾斜压差计测压差图3-2巷道断面 表3-1测风记录 顺序风表顺序读数（格）风表测风时间 零点读数6039 － 1 6545 1min55s 2 7130 2min10s 3 7590 1min40s （3）用翼式风表测风（侧身法）记录如表3-1。 （4）风表按图3-3校正。 （5）该巷道的气温为150C，气 压750mmHg，相对湿度80%。根据 以上数据，求标准状况下该巷道的 摩擦阻力系数、摩擦风阻、等积孔， 并作出风阻特性曲线。图3－5
通风阻力计算软件 用户手册 西安富凯能源科技有限责任公司 1
前言 本手册是“锅炉设计烟风阻力计算软件”的使用说明书，随软件同时提供给客户。 为了使您对该产品有一个总体的认识，方便您的使用，我们专门为您配置了 用户手册，主要对“锅炉设计烟风阻力计算软件”的主要功能、使用方法、注意事项、用户界面等进行介绍，使您能够掌握本软件的使用方法，是您使用本软件的必不可少的指南。 本手册使用用户要求具备一定的锅炉设计与工程计算的基本知识，在数据输入过程中必须要注意数值的常规范围，并符合实际情况。 使用前，请您仔细阅读本手册，对本产品有一定的了解。由于编者水平有 限，可能在程序设计、编制过程中存在缺点和错误，敬请用户批评指正。另外，在使用过程中，如果您有什么问题，请来电查询，我们定当竭诚为您服务。 2
目录 一、概述 (4) (一)计算标准方法及参考文献 (4) (二)基本使用过程描述 (4) 二、软件界面介绍 (5) (一)菜单栏区域 (5) (二)任务栏区域 (6) (三)操作区域 (6) 三、烟风阻力计算 (7) (一)锅炉基本信息 (7) (二)烟气侧部件选择及参数输入 (8) (三)空气侧部件选择及参数输入 (10) (四)计算 (10) (五)输出计算书（计算结果预览） (11) (六)输出计算书到Excel (13) 四、补充说明 (17) (一)计算结果出现0、-1或非数值 (17) (二)修改区块或部件名称 (17) 3
一、概述 (一)计算标准方法及参考文献 本程序设计主要依据及参考手册： 《锅炉设备空气动力计算》（标准方法第三版） 《工业锅炉烟风阻力计算方法》北京科林燃烧工程有限公司组织上海工业锅炉研究所编纂 (二)基本使用过程描述 烟道、风道全压降计算： ?新建项目文件 ?输入锅炉的基本信息参数 ?选择烟气侧阻力部件 ?输入烟气侧参数 ?选择空气侧阻力部件 ?输入空气侧参数 ?计算 ?输出计算书 ?输出计算书到Excel 注意：本软件将“自生通风”的计算作为一个虚拟的阻力部件，因此在计算全压降时，需要选择“自生通风”部件。 4

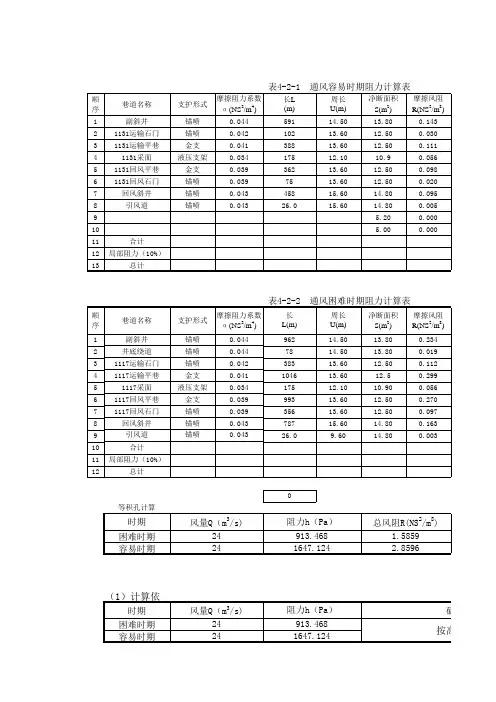

华蓥市老岩湾煤业有限公司 矿井通风总阻力计算 沿着矿井通风容易时期和矿井通风困难时期的通风路线计算矿井通风总阻力。 通风摩擦阻力计算公式如下： h= 2 3 Q S P L a ??? 式中：h —— 通风摩擦阻力，Pa ； α—— 井巷摩擦阻力系数，N.S 2/m 4； L —— 井巷长度，m ； P —— 井巷净断面周长，m ； Q —— 通风井巷的风量，m 3/s ； S —— 井巷净断面面积，m 2； 通风局部阻力取同时期摩擦阻力的15％。 经计算，矿井通风容易时期采用中央分列式通风系统，其总阻力h 为573.99Pa ；矿井通风困难时期采用两翼对角式通风系统，其北风井和南平硐风井阻力分别为489.42Pa 、401.51Pa 。(详见矿井通风阻力计算表5-2-2、表5-2-3、表5-2-4)。 五、对矿井通风状况的评价 计算矿井的风阻和通风等积孔 a 、矿井通风容易时期采用中央分列式通风系统，矿井的总风阻R 易和矿井通风等积孔A 易 为： R 易 =h 易/ Q 易2 =573.99÷30.42 =0.62N 2S 2/m 8 A 易 =易易h Q /19.1 =1.19330.4÷99.573 =1.51m 2
b 、矿井通风困难时期采用两翼对角式通风系统，其北风井的风阻R 1、通风等级孔A 1和南平硐风井的风阻R 2、通风等级孔A 2以及矿井的通风等积孔A 难为： R 1 =h 1/ Q 12 =489.42÷15.952 =1.92N 2S 2/m 8 A 1 =11/19.1h Q =1.19315.95÷42.489 =0.86m 2 R 2 =h 2/ Q 22 =401.51÷12.552 =2.55N 2S 2/m 8 A 2 =22/19.1h Q =1.19312.55÷51.401 =0.75 m 2 A 难= () 111 11121)(19.1Q Q h Q h Q Q Q +++? = () 55.1295.1551 .40155.1242.48995.15)55.1295.15(19.1+?+?+? =1.6（m 2） 式中： R 易－为矿井通风容易时期的矿井风阻，N 2S 2/m 8； A 易－为矿井通风容易时期的矿井通风等积孔，m 2； h 易―为通风容易时期的矿井通风阻力，Pa ； R 1－为北风井通风困难时期的矿井风阻，N 2S 2/m 8； A 1－为北风井通风困难时期的通风等积孔，m 2；
通风管道阻力计算 风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。 一、摩擦阻力根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算： ΔPm=λν2ρl/8Rs 对于圆形风管，摩擦阻力计算公式可改写为： ΔPm=λν2ρl/2D 圆形风管单位长度的摩擦阻力（比摩阻）为： Rs=λν2ρ/2D 以上各式中 λ————摩擦阻力系数 ν————风管内空气的平均流速，m/s; ρ————空气的密度，Kg/m3; l ————风管长度，m ; Rs————风管的水力半径，m; Rs=f/P f————管道中充满流体部分的横断面积，m2； P————湿周，在通风、空调系统中既为风管的周长，m； D————圆形风管直径，m。 矩形风管的摩擦阻力计算 我们日常用的风阻线图是根据圆形风管得出的，为利用该图进行矩形风管计算，需先把矩形风管断面尺寸折算成相当的圆形风管直径，即折算成当量直径。再由此求得矩形风管的单位长度摩擦阻力。当量直径有流速当量直径和流量当量直径两种； 流速当量直径：Dv=2ab/(a+b) 流量当量直径：DL=1.3（ab）0.625/(a+b)0.25 在利用风阻线图计算是，应注意其对应关系：采用流速当量直径时，必须用矩形中的空气流速去查出阻力；采用流量当量直径时，必须用矩形风管中的空气流量去查出阻力。 二、局部阻力当空气流动断面变化的管件（如各种变径管、风管进出口、阀门）、流向变化的管件（弯头）流量变化的管件（如三通、四通、风管的侧面送、排风口）都会产生局部阻力。
一、矿井通风设计的内容与要求 １、矿井通风设计的内容 ? 确定矿井通风系统； ? 矿井风量计算和风量分配； ? 矿井通风阻力计算； ? 选择通风设备； ? 概算矿井通风费用。 ２、矿井通风设计的要求 ? 将足够的新鲜空气有效地送到井下工作场所，保证生产和良好的劳动条件； ? 通风系统简单，风流稳定，易于管理，具有抗灾能力； ? 发生事故时，风流易于控制，人员便于撤出； ? 有符合规定的井下环境及安全监测系统或检测措施； ? 通风系统的基建投资省，营运费用低、综合经济效益好。 二、优选矿井通风系统 1、矿井通风系统的要求 1) 每一矿井必须有完整的独立通风系统。 2）进风井囗应按全年风向频率，必须布置在不受粉尘、煤尘、灰尘、有害气体和高温气体侵入的地方。 3）箕斗提升井或装有胶带输送机的井筒不应兼作进风井，如果兼作回风井使用，必须采取措施，满足安全的要求。 4）多风机通风系统，在满足风量按需分配的前提下，各主要通风机的工作风压应接近。5）每一个生产水平和每一采区，必须布置回风巷，实行分区通风。
6）井下爆破材料库必须有单独的新鲜风流，回风风流必须直接引入矿井的总回风巷或主要回风巷中。 7）井下充电室必须单独的新鲜风流通风，回风风流应引入回风巷。 ２、确定矿井通风系统 根据矿井瓦斯涌出量、矿井设计生产能力、煤层赋存条件、表土层厚度、井田面积、地温、煤层自燃倾向性及兼顾中后期生产需要等条件，提出多个技术上可行的方案，通过优化或技术经济比较后确定矿井通风系统。 三、矿井风量计算 （一）、矿井风量计算原则 矿井需风量，按下列要求分别计算，并必须采取其中最大值。 （１）按井下同时工作最多人数计算，每人每分钟供给风量不得少于4m3； （２）按采煤、掘进、硐室及其他实际需要风量的总和进行计算。 （二）矿井需风量的计算 1、采煤工作面需风量的计算 采煤工作面的风量应该按下列因素分别计算，取其最大值。 （１）按瓦斯涌出量计算： 式中：Qwi——第i个采煤工作面需要风量，m3/min Qgwi——第i个采煤工作面瓦斯绝对涌出量，m3/min kgwi——第i个采煤工作面因瓦斯涌出不均匀的备用风量系数，通常机采工作面取kgwi=1.2~1.6 炮采工作面取kgwi=1.4~2.0,水采工作面取kgwi=2.0~3.0 （2）按工作面进风流温度计算：
五、计算题 1、 在某一通风井巷中，测得1、2两断面的绝对静压分别为101324.7 Pa 和101858 Pa ，若S 1=S 2，两断面间的高差Z 1-Z 2=100米，巷道中ρm12=1.2kg/m 3，求：1、2两断面间的通风阻力，并判断风流方向。 解：假设风流方向从1到2，列能量方程： H r12=(P 1-P 2)+(v 12ρ1/2- v 22ρ2/2)+(Z 1-Z 2) ρg =(101324.7-101858)+0+100×1.2×9.81 =643.9J/m 3 由于其阻力值为正，所以原假设风流方向正确。从1到2。 2、 某矿井为中央式通风系统，测得矿井通风总阻力h Rm =2800Pa ，矿井总风量Q =70m 3/s ，求矿井总风阻R m 和等积孔A ，评价其通风难易程度。 解：Rm=h Rm /Q 2=2800/702=0.571Ns 2/m 8 A= m R 19.1= 571 .019.1=1.57m 2 由于1 矿井通风阻力 第一节通风阻力产生的原因当空气沿井巷运动时，由于风流的粘滞性和惯性以及井巷壁面等对风流的阻滞、扰动作用而形成通风阻力，它是造成风流能量损失的原因。 井巷通风阻力可分为两类：摩擦阻力（也称为沿程阻力）和局部阻力。 一、风流流态（以管道流为例）同一流体在同一管道中流动时，不同的流速，会形成不同的流动状态。当流速较低时，流体质点互不混杂，沿着与管轴平行的方向作层状运动，称为层流（或滞流）。当流速较大时，流体质点的运动速度在大小和方向上都随时发生变化，成为互相混杂的紊乱流动，称为紊流（或湍流）。（降低风速的原因） （二）、巷道风速分布 由于空气的粘性和井巷壁面摩擦影响，井巷断面上风速分布是不均匀的。在同一巷道断面上存在层流区和紊区，在贴近壁面处仍存在层流运动薄层，即层流区。在层流区以外，为紊流区。从巷壁向巷道轴心方向，风速逐渐增大，呈抛物线分布。 巷壁愈光滑，断面上风速分布愈均匀。 第二节摩擦阻力与局部阻力的计算 一、摩擦阻力风流在井巷中作沿程流动时，由于流体层间的摩擦和流体与井巷壁面之间的摩擦所形成的阻力称为摩擦阻力（也叫沿程阻力）。 由流体力学可知，无论层流还是紊流，以风流压能损失（能量损失）来反映的摩擦阻力可用下式来计算： 2 H = λ×L/d ×ρν/2 Pa λ——摩擦阻力系数。 L ---- 风道长度，m d――圆形风管直径，非圆形管用当量直径； 空气密度，kg/m3 断面平均风速，m/s； 1、层流摩擦阻力：层流摩擦阻力与巷道中的平均流速的一次方成正比。因井下多为紊流，故不详细叙述。 2、紊流摩擦阻力：对于紊流运动，井巷的摩擦阻力计算式为： H = α ×LU∕S3×Q2 =R f ×Q2 Pa 3 R f=α× LU∕S3 α --- 摩擦阻力系数，单位kgf ?s2∕m4或N ? s7m4, kgf ?s7m4=9.8N ? s7m4 L、U――巷道长度、周长，单位m S—巷道断面积，m Q ---- 风量，单位m/s R ——摩擦风阻，对于已给定的井巷，L，U S都为已知数，故可把上式中的α, L, U, S归结为一个参数R,其单位为：kg∕m7或N ?s7m8 3、井巷摩擦阻力计算方法 新建矿井：查表得α→ h f → R f 生产矿井：已测定的h f → R f → α, 再由α→ h f → R f 二、局部阻力 由于井巷断面,方向变化以及分岔或汇合等原因, 使均匀流动在局部地区受到影响而破坏, 从而引起风流速度场分布变化和产生涡流等,造成风流的能量损失,这种阻力称为局部阻力。由于局部阻力所产生风流速度场分布的变化比较复杂性,对局部阻力的计算一般采用经验公式。 1、几种常见的局部阻力产生的类型： （1）、突变紊流通过突变部分时,由于惯性作用,出现主流与边壁脱离的现象,在主流与边壁之间形成涡漩区,从而增加能量损失。 （2）、渐变 主要是由于沿流动方向出现减速增压现象, 在边壁附近产生涡漩。因为压差 1、 巷道几何参数的测算 （1）梯形： 断面积 SL=H L *B L 周长 U L (2) 半圆拱： 断面积 S L =（H L -0.1073B L ）*B L 周长 U L =3.84* （3）三心拱： 断面积 S L =（HL-0.0867B L ）*B L 周长 U L （4）圆形： 断面积 S L =π*R 2 周长 U L =2*π*R （5）矩形： 断面积 S L = H L * B L 周长 U L =2*（H L +B L ） 式中： S L —巷道断面面积，m 2 U L —巷道断面周长，m ； H L —巷道断面全高，m ； B L —巷道断面宽度或腰线宽度，m ； R —巷道断面圆半径，m ； π—圆周率，取3.14159。 以上有关参数均通过实测获取，而巷道各分支长度由地测部门提供。 2、 巷道内风量的计算 （1）两测点之间巷道通过的风量按如下原则确定： Q=（Q i +Q i+1）/2 ， m 3/min （2）井巷内风量、风速按以下公式计算： Q L =S L *V L ， m 3/min V L =（（S-0.4）/S ）*（a X+ b ） ， m 3/min 式中： Q L --井巷内通过的风量，m 3/min ； S L （S ）--井巷断面面积，m 2 V L --井巷内平均风速，m/min X —表风速，m/min a 、 b —风表校正系数 3 井巷内空气密度的计算 湿空气密度用下列公式计算： i b i=d 0.0348(Pi 0.379P )273.15+t ?-ρ ， kg/ m 3 式中：i ρ—测点i 处湿空气密度（i ?≠０）, kg/ m 3 Pi --测点i 处空气的绝对静压(大气压力),Pa ； d t --测点i 处空气的干温度，℃； i ?--测点i 处空气的相对湿度，%； P b —测点i 处d t 空气温度下的饱和水蒸气压力，Pa 。 矿井通风参数计算手册 2005年九月 前言 在通风、瓦斯抽放与利用、综合防尘的设计及报表填报过程中，经常需要进行一些计算，计算过程中经常要查找设计手册、规程、细则、文件等资料，由于资料少，给工作带来不便，为加强通风管理工作，增强“一通三防”理论水平，提高工作效率；根据现场部分技术管理人员提出的要求，结合日常工作需要，参考了《采矿设计手册》，《瓦斯抽放细则》、《防治煤与瓦斯突出细则》、《瓦斯抽放手册》，矿井通风与安全，煤矿安全读本等资料，编写了通风计算手册，以便于通风技术管理人员查阅参考，由于时间伧促，错误之处在所难免，请各位给预批评指证。 2005年9月 编者 目录 一、通风阻力测定计算公式 (1) 二、通风报表常用计算公式 (7) 三、矿井通风风量计算公式 (10) 四、矿井通风网路解算 (24) 五、抽放参数测定 (16) 六、瓦斯抽放设计 (24) 七、瓦期泵参数计算 (26) 八、瓦斯利用 (27) 九、综合防尘计算公式 (28) 十、其它 (30) 通风计算公式 一、通风阻力测定计算公式 1、空气比重（密度）ρ A：当空气湿度大于60%时 P(kg/m3) ρ=0. 461 T 当空气湿度小于60%时 ρ =0. 465T P (1-0.378 P P 饱 ?) (kg/m 3) P~大气压力(mmHg) T~空气的绝对温度 (K) ?~空气相对湿度 (%) P 饱~水蒸气的饱和蒸气压（mmHg ） B ： 当空气湿度大于60%时 ρ =0. 003484 T P (kg/m 3) 当空气湿度小于60%时 ρ =0. 003484 T P (1-0.378P P 饱?) (kg/m 3) P~大气压力(pa) T~空气的绝对温度 (K) ?~空气相对湿度 (%) P 饱~水蒸气的饱和蒸气压（pa ） 2、井巷断面（S ） A ：梯形及矩形断面 S=H ×b (m 2) B ：三心拱 S= b ×(h+0.26b) (m 2) C ：半圆形 S= b ×(h+0.39b) (m 2) 式中矿井通风阻力计算方法
