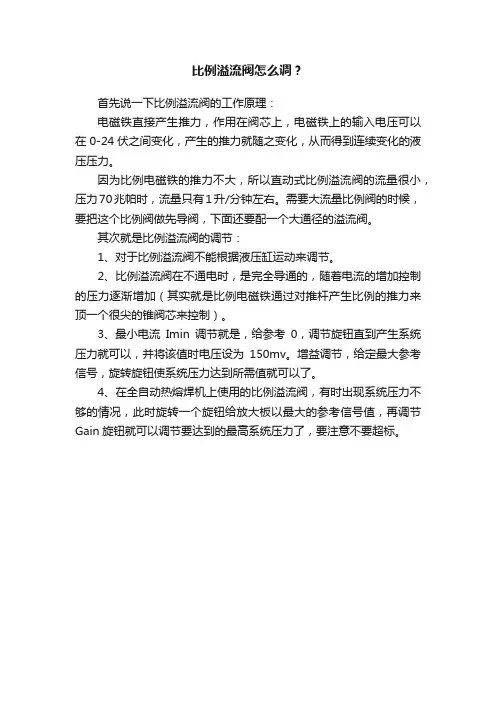

比例溢流阀的工作原理：
电磁铁直接产生推力，作用在阀芯上，电磁铁上的输入电压可以在0-24伏之间变化，产生的推力就随之变化，从而得到连续变化的液压压力。
因为比例电磁铁的推力不大，所以直动式比例溢流阀的流量很小，压力70兆帕时，流量只有1升/分钟左右。需要大流量比例阀的时候，要把这个比例阀做先导阀，下面还要配一个大通径的溢流阀。
其次就是比例溢流阀的调节：
1、对于比例溢流阀不能根据液压缸运动来调节。
2、比例溢流阀在不通电时，是完全导通的，随着电流的增加控制的压力逐渐增加（其实就是比例电磁铁通过对推杆产生比例的推力来顶一个很尖的锥阀芯来控制）。
3、最小电流Imin调节就是，给参考0，调节旋钮直到产生系统压力就可以，并将该值时电压设为150mv。增益调节，给定最大参考信号，旋转旋钮使系统压力达到所需值就可以了。
4、在全自动热熔焊机上使用的比例溢流阀，有时出现系统压力不够的情况，此时旋转一个旋钮给放大板以最大的参考信号值，再调节Gain旋钮就可以调节要达到的最高系统压力了，要注意不要超标。
本文完
技成培训网整理
如果对您有帮助，请下载惠存
液压阀的选择 一个完整的液压系统是由以下四个部分组成：动力元件、执行元件、控制元件和辅助元件。其中的液压控制元件即液压控制阀(简称液压阀)，是控制液压系统中油液的流动方向、调节系统的压力和流量的。将不同的液压阀经过适当的组合，可以达到控制液压系统的执行元件(液压缸与液压马达)的输出力和转矩、速度与运动方向等目的。任何一个液压系统，不论其如何简单，都缺少不了液压阀。液压阀性能的优劣，工作是否可靠，以及能否正确选用将对整个液压系统能否正常工作产生直接影响，它是液压系统分析、设计的关键部分之一，要引起足够重视液压阀的种类较多，根据不同的分类方法有以下几种类型。 1。根据用途分类 液压阀可分为三大类：方向控制阀(如单向阀、换向阀等)、压力控制阀(如溢流阀、顺序阀、减压阀等)以及流量控制阀(如节流阀、调速阀等)。 1)方向控制阀是液压系统中占数量比重较大的控制元件，它是利用阀芯与阀体间相对位置的改变来实现油路的接通或断开，以满足系统对油流方向的要求。 2)压力控制阀是利用作用于阀芯上的液压力与弹簧力相平衡的原理进行工作的，它是控制和调节液压系统油液压力或利用液压力作为控制信号控制其他元件动作的阀类。 3)流量控制阀是液压系统中控制液流流量的元件，它是依靠改变阀13通流面积的大小或通流通道的长短来改变液阻(压力降、压力损失)，从而控制通过阀的流量，达到调节执行元件的运行速度的目的。这三类阀还可根据需要互相组合成为组合阀，以减少管路连接，使其结构更为紧凑，连接简单，并提高效率。最常用的是由单向阀和其他阀类组成的组合阀，如单向减压阀、单向顺序阀和单向节流阀等。 2。按操纵方式分类 液压阀可分为：手动阀、机动阀、电动阀、液动阀和电液动阀等。 3．按控制方式分类 (1)定值或开关控制阀这种阀借助干手轮、电磁铁、有压气体或液体等来控制液体的通路，定值地控制液体的流动方向、压力或流量。包括普通控制阀、插装阀和叠加阀。其中的插装阀是近几十年来发展起来的一种新型液压阀，由于它具有通流能力大(可达IO00L／min)，密封性好，阀芯动作灵敏，抗污染能力强，结构简单，适用性好以及易于实现标准化等优点，在液压装置中得到了越来越多的应用。 (2)伺服控制阀它是一种根据输入信号(如电、机械和气动等信号)及反馈量，成比例地连续控制液压系统中的液流方向、压力和流量的阀类。包括机液伺服阀、电液伺服阀和气液伺服阀。 (3)比例控制阀(简称比例阀) 它是介于上述两类阀之间的一种阀。它可根据输入信号的大小，成比例地连续控制液压系统中的液流方向、压力和流量。是一种既具备一定的伺服性能，结构又较简单的控制阀。由于电液比例阀具有形式多样，容易组成使用电气及计算机控制的各种电液系统，控制精度高，安装使用灵活以及抗污染能力强等多方面优点，因此得到越来越多的应用。 4．按安装方式分类 (1)螺纹连接它是液压阀的各进出油口直接靠螺纹管接头与系统管道或其他阀的进出油1；1相连，又称管式连接。
水、气比例阀的关键技术研发及产业化项目 可行性研究报告 一、项目概述 1、项目提出的背景、立项的意义，技术开发状况和企业现有产业的规模。 而随着全球人口和经济规模的不断增长,能源使用带来的环境问题及其诱因 不断地为人们所认识,不止是烟雾、光化学烟雾和酸雨等的危害，大气中二氧化碳浓度升高将带来的全球气候变化,也已被确认为不争的事实。在此背景下，“碳足迹”、“低碳经济”、“低碳技术”、“低碳发展”、“低碳生活方式”、“低碳社会”、“低碳城市”、“低碳世界”等一系列新概念、新政策应运而生。 低碳时代的理念在推动着燃气行业的快速发展，燃气比例阀的自动调节功能使得燃气用具在节能、环保、低碳、舒适、卫生、快捷等方面的优点越显突出。 1、比例控制阀作为节能减排燃气热水器的关键部件，起到节能减排的主要作用。 ＧB206６5-２0０６《家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级》标准不仅要求在最大负荷是要保证热效率,还要保证在中间负荷的效率,随着节能要求的提高，最终会在全部符合变化是都要保证效率。这就要求燃气具在所有的工作负荷点都有一个合理的燃气于风速的配比,保证所有负荷点热效率,而能够在全负荷保证热效率的关键部件就是比例控制阀和风机。 2、比例控制阀作为高端热水为的关键部件,符合市场对燃气具舒适性的需求。 安装有比例控制阀的燃气热水器,可以根据使用水温等条件自动控制和调整 燃气压力及流量,根据需要的条件有效、及时地控制燃气和水的输出量，可精确控制其出水温度,迅速将水温调整到用户需要的合适温度,满足用户对恒温时间和精度的要求。 3、比例控制阀符合《广东省民用燃气具产业技术路线图》的要求，符合行业的发展要求。 2０09年10月发布的《广东省民用燃气具产业技术路线图》，明确地将比例阀作为燃气具的核心部件,作为今后燃气具产业研发的一个重点。《广东省民用燃气具产业技术路线图》鼓励行业内企业积极参与燃气具的整机和零配件的技术研发
比例溢流阀使用问题说明 至上海海斯模设备有限公司大连办事处: 您好，我司于2011年1月28日于贵公司购买了比例电磁溢流阀，合同编号是：HEBTY-L-110128HSM-X 现已到货的比例电磁溢流阀型号数量如下： AGMZO-TERS-PS-20/315/I 比例电磁溢流啊1件 AGMZO-TERS-PS-32/315/I 比例电磁溢流啊3件现在这批到货的阀已于2011年11月20日开始调试使用。在加载运行过程中贵公司的32通径比例电磁溢流阀出现如下问题：比例电磁溢流阀加载情况是从0~16MPa ，设备做长时间加载试验，但并不是始终在16MPa，属于分阶段反复加载试验，在设备运行了大概4个小时的时候，比例阀出现了加载到10MPa或者稍高一点就有(1~ 2)MPa的压力跳动。而且还伴随压力上不去的情况。然后我司更换了备用（同批次同等型号）的比例电磁溢流阀。同样是经过了大概相同的时间后出现了同样的情况。其间我现场工作人员也有对阀进行了简单的清洗，安装后也是出现了大概相同的情况。后来我司工作人员从其他设备拆卸下来已使用过的没有问题的比例溢流阀（2010年我司制造的XX-4设备，此溢流阀也是阿托斯的相同型号比例溢流阀，但是订货批次不同）更换上后，运行过程中一切正常。已经超过10个小时。 综上所述设备运行过程中出现的非正常压力跳动是由于比例溢流阀造成的，我们的设备现在正处于试验的紧要关头，并且很快要进 1
行为期300小时的不停机加载试验。所以恳请贵司尽快安排相关技术人员到我处把问题解决。况且我公司明年还有xx-15、xx-20即将投产。如果此事解决不好的话肯定对贵公司的信用造成非常不好的影响，同时也会影响到我司明年的订货问题。 哈尔滨一麟液压机械制造有限公司 2011.12.25

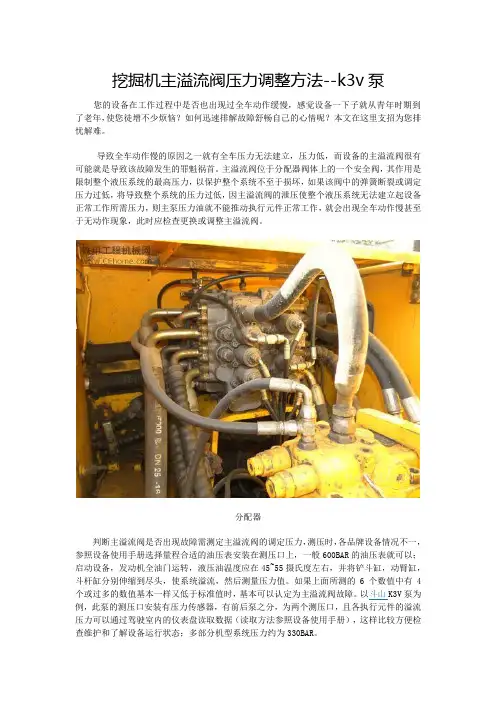

挖掘机主溢流阀压力调整方法 来源：铁甲工程机械网责任编辑：宋学征作者：极光发布时间：2011-09-20 [铁甲工程机械网原创] 您的设备在工作过程中是否也出现过全车动作缓慢，感觉设备一下子就从青年时期到了老年，使您徒增不少烦恼？如何迅速排解故障舒畅自己的心情呢？本文在这里支招为您排忧解难。 导致全车动作慢的原因之一就有全车压力无法建立，压力低，而设备的主溢流阀很有可能就是导致该故障发生的罪魁祸首。主溢流阀位于分配器阀体上的一个安全阀，其作用是限制整个液压系统的最高压力，以保护整个系统不至于损坏，如果该阀中的弹簧断裂或调定压力过低，将导致整个系统的压力过低，因主溢流阀的泄压使整个液压系统无法建立起设备
